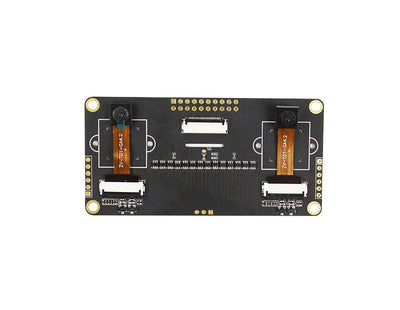

• Sipeed Dual Camera board, top view with two camera modules and ribbon cable connectors
  • Back side of Sipeed camera board with Sipeed logo and pin header pads
  • Sipeed Dual Camera connected to a small display via ribbon cables on an add-on adapter board
  • Angled view of dual camera PCB showing both lenses, mounting holes, and connector layout
  • Close-up of one camera module and FPC ribbon connector on the dual camera PCB
1 5

Sipeed ड्यूल कैमरा मॉड्यूल GC0328 30W पिक्सल, 24P FPC, BL1551 स्विच स्टेरियो/डेप्थ विजन के लिए

Sipeed ड्यूल कैमरा मॉड्यूल GC0328 30W पिक्सल, 24P FPC, BL1551 स्विच स्टेरियो/डेप्थ विजन के लिए

Yahboom Technology

$27.80 USD
$27.80 USD
बिक्री बिक गया
Taxes included. शिपिंग की गणना चेकआउट के समय की जाती है।
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
पूरी जानकारी देखें

समीक्षा

सिपीड डुअल कैमरा मॉड्यूल दो GC0328 (30W पिक्सल) कैमरों पर आधारित एक डुअल कैमरा मॉड्यूल है। यह डेटा अधिग्रहण के लिए बाएं और दाएं कैमरों के बीच तेजी से स्विच करने के लिए एक उच्च गति वाले सिंगल पोल डबल थ्रो (SPDT) स्विच चिप (BL1551) को एकीकृत करता है। 24P FPC इंटरफेस और एक ऑनबोर्ड LDO रेगुलेटर सर्किट के साथ, इसे डेटा संग्रह, छवि संचरण और वस्तु पहचान जैसी कार्यक्षमताओं का समर्थन करने के लिए MaixBIT IoT विकास बोर्ड के साथ उपयोग किया जा सकता है।

मुख्य विशेषताएँ

  • दो GC0328 कैमरे (30W पिक्सल)
  • उच्च गति SPDT स्विच चिप: BL1551 (बाएँ/दाएँ कैमरों के बीच तेज़ स्विचिंग)
  • 24P FPC इंटरफेस
  • ऑनबोर्ड LDO रेगुलेटर सर्किट
  • स्टेरियो दृष्टि / गहराई दृष्टि उपयोग मामलों के लिए डिज़ाइन किया गया

विशेषताएँ

कैमरा सेंसर GC0328 (30W पिक्सल)
बाइनोकुलर दूरी 60 मिमी (मानव बाइनोकुलर पुतली की दूरी के करीब)
कैमरा स्विचिंग सर्किट उच्च गति "सिंगल पोल डबल थ्रो" स्विच (BL1551)
इंटरफेस 24P FPC इंटरफेस
पावर सप्लाई वोल्टेज 3.3V & 1.8V
मॉड्यूल आकार (पैरामीटर) 88.2 मिमी * 43.8 मिमी
कार्यशील तापमान 0°C ~ 50°C
सॉफ़्टवेयर समर्थन MaixPy बाइनोकुलर कैमरा संचालित करने के लिए एक इंटरफ़ेस प्रदान करता है (MicroPython के माध्यम से उपयोग में आसान)
विकास वातावरण MaixPy IDE, PlatformIO IDE, Arduino IDE, आदि।
प्रोग्रामिंग भाषाएँ C, C++, MicroPython
आयाम चित्रण (कुल) 88.24 मिमी (L) × 43.87 मिमी (W)
आयाम चित्रण (अन्य चिह्नित) 81.95 मिमी; 29.59 मिमी; 37.62 मिमी; 20.08 मिमी; R1.60 मिमी; R2.50 मिमी

क्या शामिल है

  • डुअल कैमरा मॉड्यूल
  • पिन केबल

अनुप्रयोग

  • स्टेरियो दृष्टि / गहराई दृष्टि प्रोटोटाइपिंग
  • मशीन दृष्टि डेटा संग्रह और छवि संचरण (एक संगत विकास बोर्ड के साथ)
  • MaixPy / MicroPython का उपयोग करके वस्तु पहचान परियोजनाएँ

हस्तनिर्देश

पूर्व बिक्री और एकीकरण समर्थन (इंटरफेस, केबलिंग, और विकास वातावरण सेटअप) के लिए, संपर्क करें [email protected] or देखें https://rcdrone.top/.

विवरण

Sipeed Dual Camera module board with two GC0328 sensors and 24‑pin FPC connectors for stereo vision

स्टेरियो दृष्टि और गहराई परियोजनाओं के लिए डिज़ाइन किया गया, यह मॉड्यूल एकल कॉम्पैक्ट पीसीबी पर दो GC0328 कैमरों का उपयोग करता है।

Sipeed Dual Camera feature overview highlighting cameras, 24P FPC interface, onboard LDO, and BL1551 switch

तेज बाएं/दाएं चयन ऑनबोर्ड BL1551 SPDT स्विच द्वारा संभाला जाता है, एकीकरण के लिए 24-पिन FPC इंटरफेस के साथ।

Dual camera module connected via FPC ribbon to a development board for image capture and transmission testing

FPC केबल को एक संगत बोर्ड (जैसे MaixBIT) से कनेक्ट करें ताकि डेटा संग्रहण, स्ट्रीमिंग और दृष्टि प्रोटोटाइपिंग शुरू हो सके।

Angled view of the dual camera PCB showing both lenses, flex cables, and mounting holes on the boardProduct parameters table listing GC0328 sensors, 60 mm binocular distance, 24P FPC, 3.3 V/1.8 V, and sizeModule dimension drawing with overall size 88.24 × 43.87 mm and key mounting/spacing measurements

यांत्रिक चित्र का उपयोग करके फिट, माउंटिंग-होल स्थान और आपके एनक्लोजर में 60 मिमी बाइनोकुलर स्पेसिंग की पुष्टि करें।

Packing list showing dual camera module and included pin cable accessory

पैकेज में डुअल कैमरा मॉड्यूल और त्वरित कनेक्शन के लिए एक पिन केबल शामिल है।
