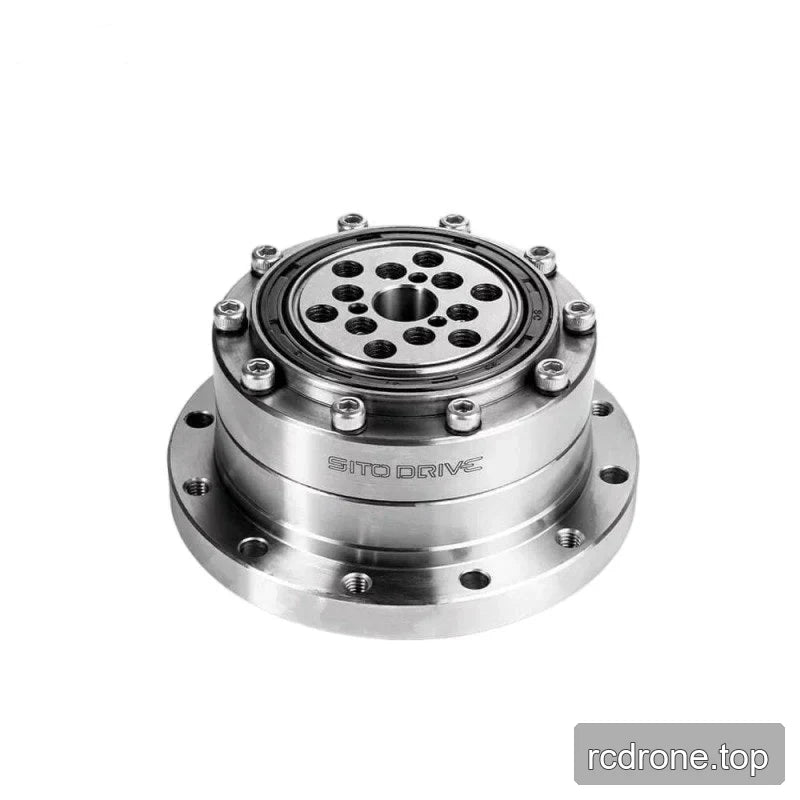

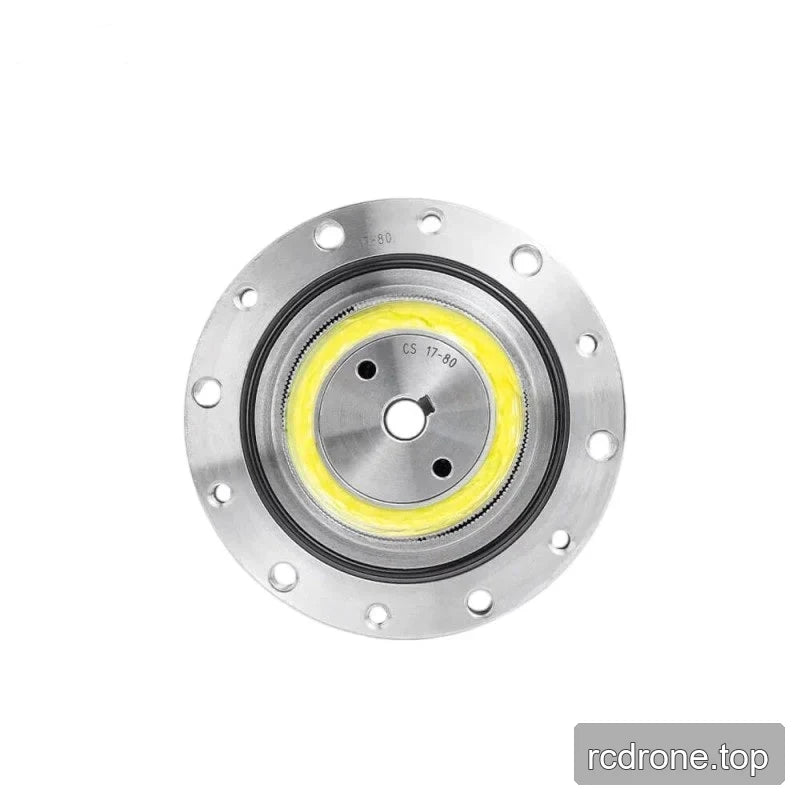

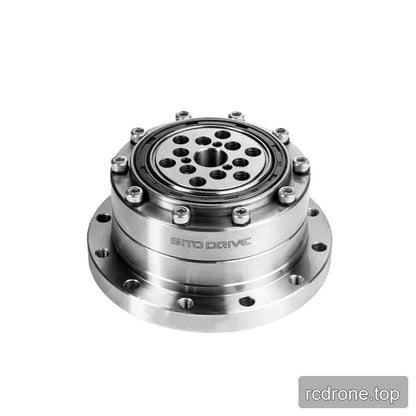

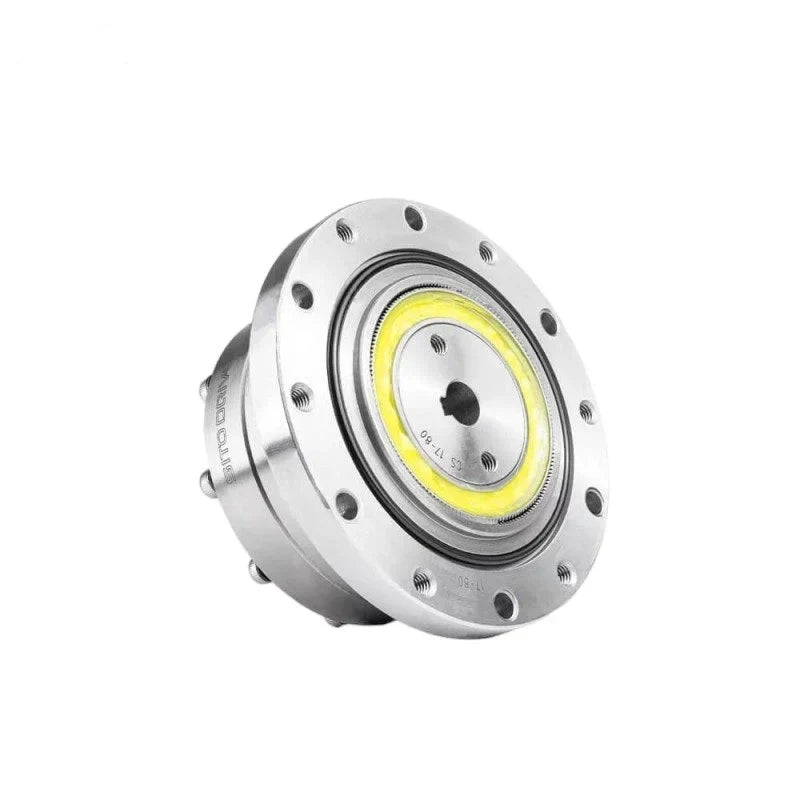

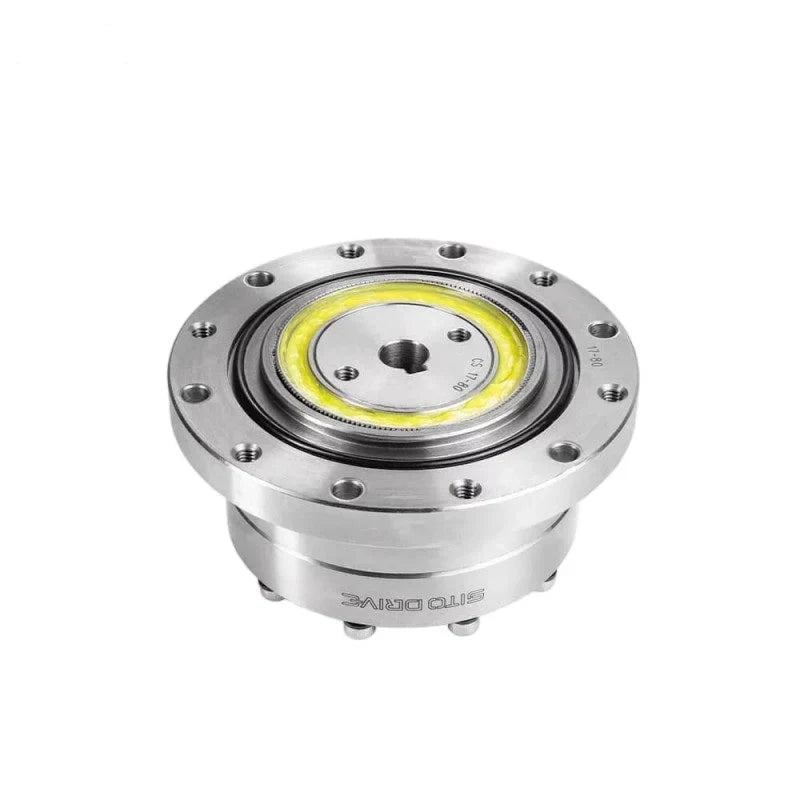

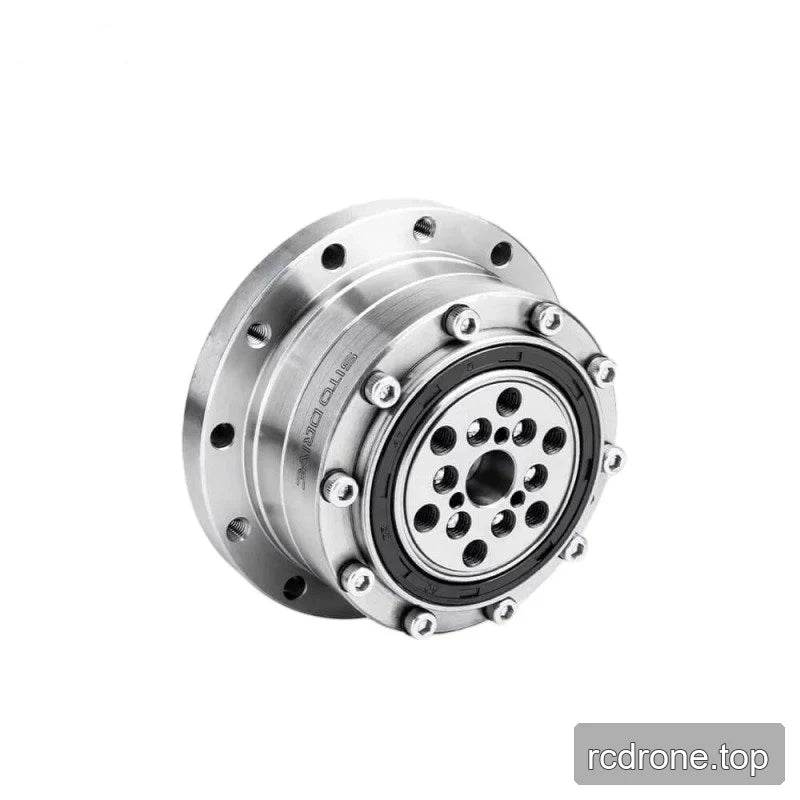

SITO DRIVE CS-17-II रिड्यूसर, रोबोटिक अनुप्रयोगों के लिए 30/50/80/100 स्पीड अनुपात

SITO DRIVE

$393.84 USD

बिक्री बिक गया

Taxes included. शिपिंग की गणना चेकआउट के समय की जाती है।

गति अनुपात 30 50 80 100

मात्रा

पूरी जानकारी देखें

अवलोकन

SITO DRIVE CS-17-II रिड्यूसर 30, 50, 80, और 100 ट्रांसमिशन-रिशियो विकल्पों में सूचीबद्ध रोबोटिक अनुप्रयोग परिदृश्यों के लिए पेश किया गया है। 2000 r/min इनपुट पर, रेटेड टॉर्क अनुपात के अनुसार 8.8 से 24 Nm के बीच होता है, जबकि अधिकतम अनुमत इनपुट गति 7300 rpm है और अनुमत औसत गति 3500 rpm है। कॉन्फ़िगरेशन चयन के लिए अनुपात-विशिष्ट टॉर्क और बैकलैश मान नीचे प्रदान किए गए हैं।

विशेषताएँ

चार ट्रांसमिशन-रिशियो विकल्प: 30, 50, 80, और 100।
प्रत्येक सूचीबद्ध अनुपात के लिए 7300 rpm की अधिकतम अनुमत इनपुट गति और 3500 rpm की अनुमत औसत गति।
अनुपात 30 और 50 के लिए ≤20 आर्कसेक या अनुपात 80 और 100 के लिए ≤10 आर्कसेक का बैकलैश।

विशेषताएँ

पैरामीटर	अनुपात 30	अनुपात 50	अनुपात 80	अनुपात 100
मॉडल	CS-17-II	CS-17-II	CS-17-II	CS-17-II
संक्रमण अनुपात	30	50	80	100
2000 r/min इनपुट पर रेटेड टॉर्क	8.8 Nm	16 Nm	22 Nm	24 Nm
शुरुआत/रोकने के दौरान अधिकतम टॉर्क	16 Nm	34 Nm	43 Nm	54 Nm
अधिकतम अनुमत औसत लोड टॉर्क	12 Nm	26 Nm	27 Nm	39 Nm
तत्काल अधिकतम टॉर्क	30 Nm	70 Nm	87 Nm	118 Nm
अधिकतम अनुमत इनपुट गति	7300 rpm	7300 rpm	7300 rpm	7300 rpm
अनुमत औसत गति	3500 rpm	3500 rpm	3500 rpm	3500 rpm
जड़त्व का क्षण	0.079 (×10⁻⁴ किग्रा·मी²)	0.079 (×10⁻⁴ किग्रा·मी²)	0.079 (×10⁻⁴ किग्रा·मी²)	0.079 (×10⁻⁴ किग्रा·मी²)
बैकलैश	≤20 आर्कसेक	≤20 आर्कसेक	≤10 आर्कसेक	≤10 आर्कसेक

उत्पाद दस्तावेज

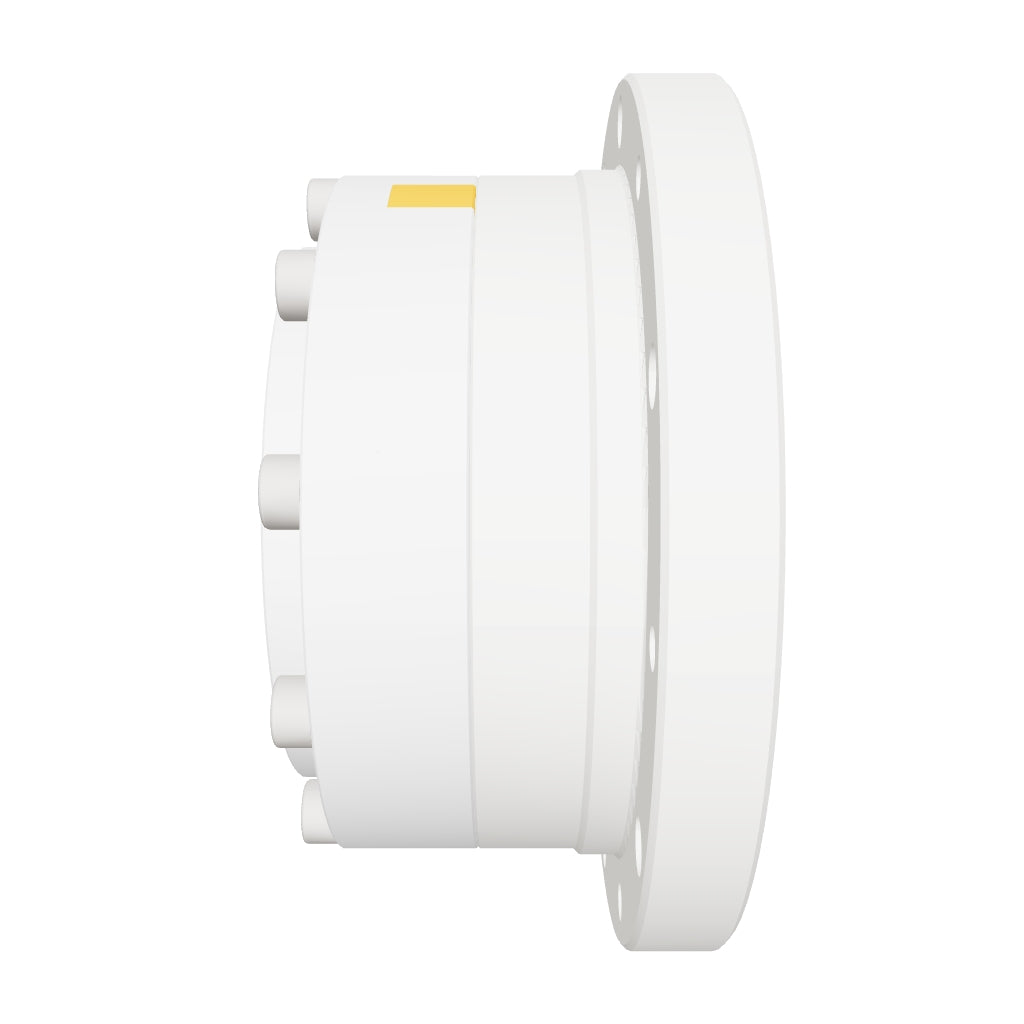

SITO CS 17 II Reducer — 3D मॉडल (STEP)

SITO CS 17 II ड्रॉ इंस्टालेशन ड्राइंग — इंस्टालेशन ड्राइंग (PDF)

अनुप्रयोग

नीचे सूचीबद्ध परिदृश्यों के लिए, उपलब्ध अनुपात विकल्प आवश्यक संचरण अनुपात के चयन का समर्थन करते हैं; घटक चयन के लिए विनिर्देश तालिका में अनुपात-विशिष्ट टॉर्क, गति, और बैकलैश मानों का उपयोग करें।
