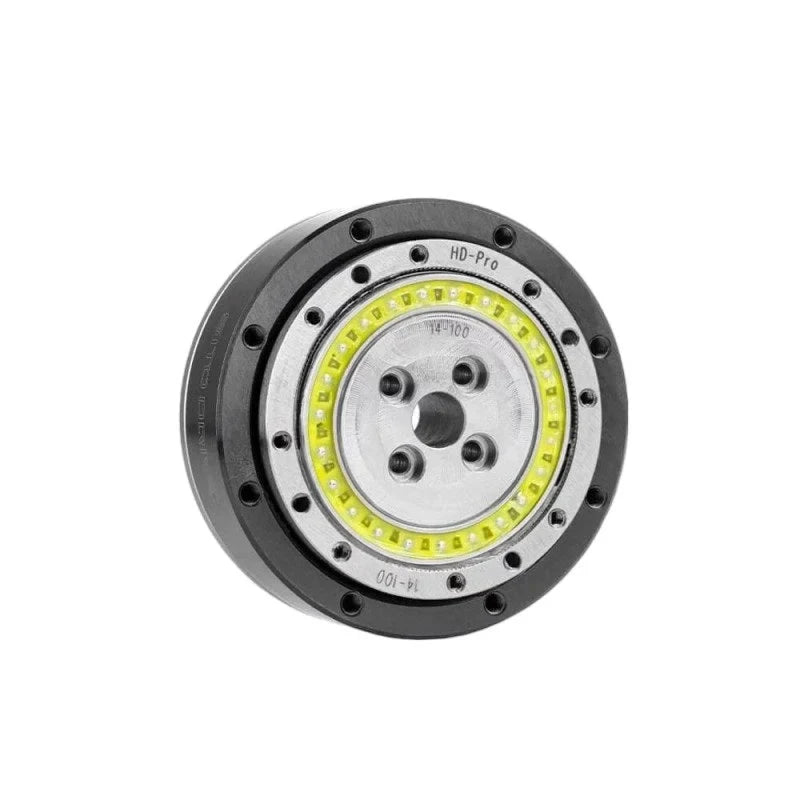

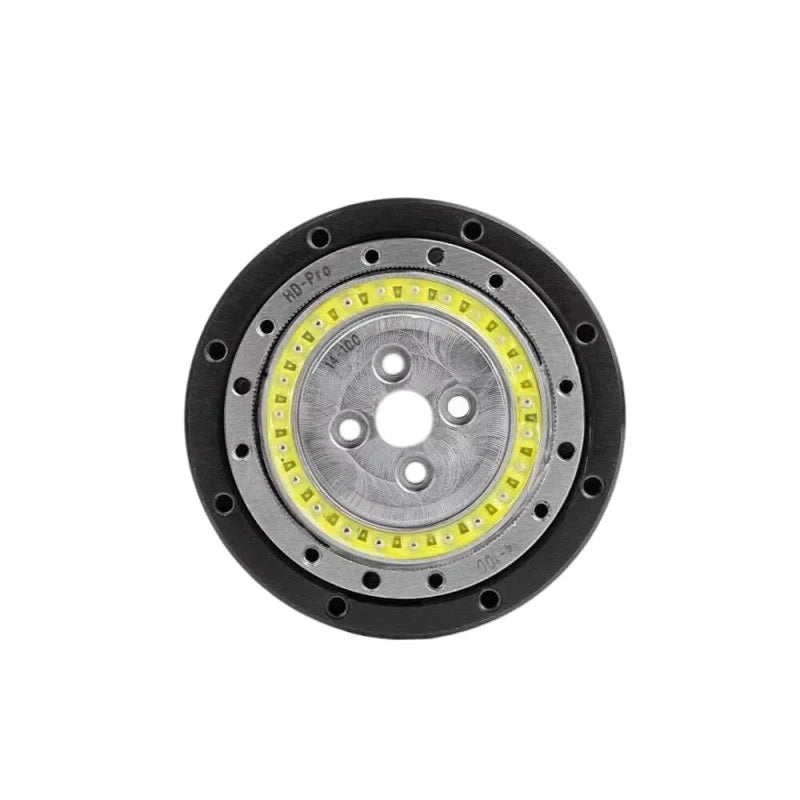

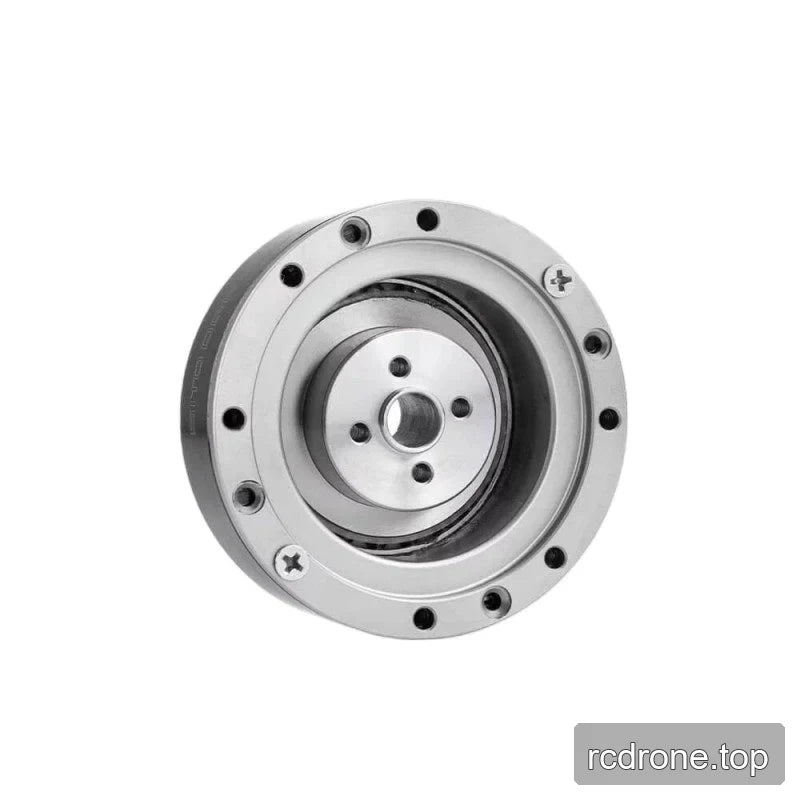

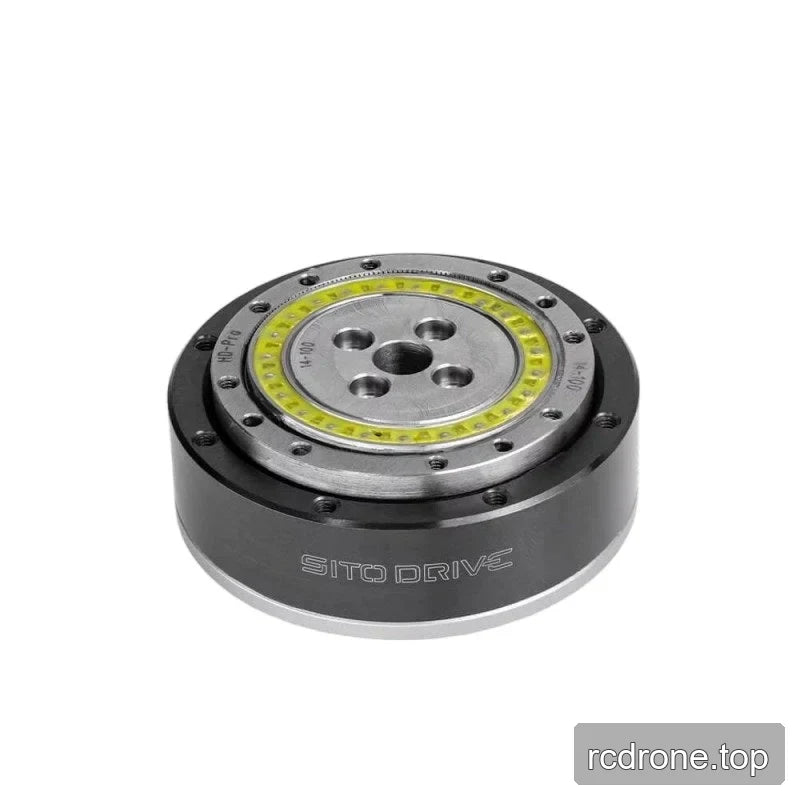

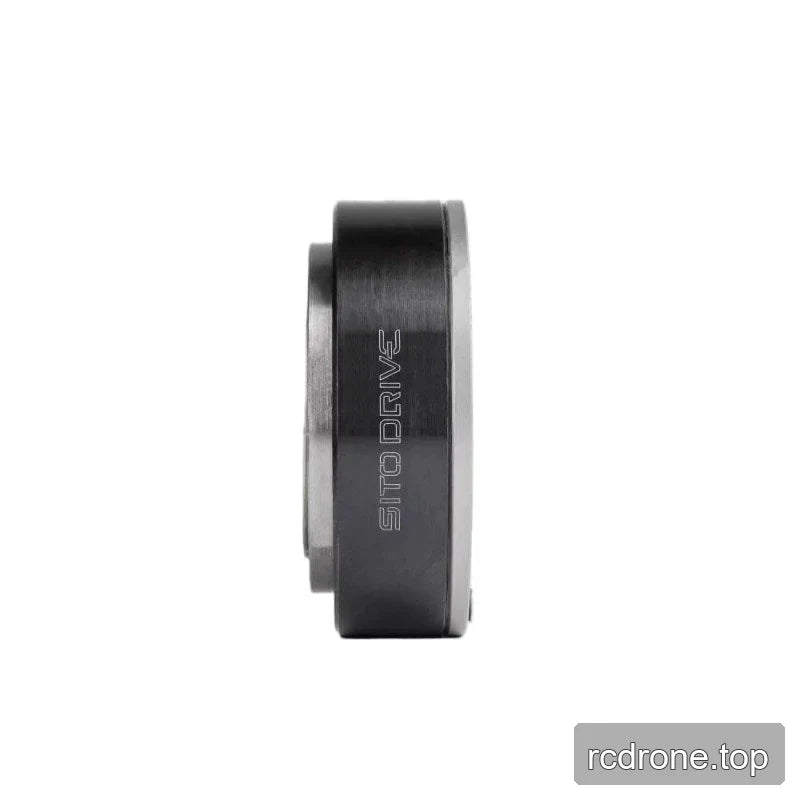

SITO DRIVE HD-11 प्रो रिड्यूसर, 50:1 या 100:1 अनुपात रोबोटिक्स के लिए
SITO DRIVE HD-11 प्रो रिड्यूसर, 50:1 या 100:1 अनुपात रोबोटिक्स के लिए
SITO DRIVE
पिकअप उपलब्धता लोड नहीं की जा सकी
अवलोकन
SITO DRIVE HD-11 प्रो रिड्यूसर 50 या 100 स्पीड-रिशियो चयन के साथ उपलब्ध है रोबोटिक्स अनुप्रयोगों के लिए जिसमें मानवाकार रोबोट, रोबोटिक हाथ, एक्सोस्केलेटन, चौपाय रोबोट, AGV वाहन, और ARU रोबोट शामिल हैं। 2,000 r/min इनपुट स्पीड पर, 50 अनुपात के लिए रेटेड टॉर्क 4.5 Nm है और 100 अनुपात के लिए 7.4 Nm है। आवश्यक टॉर्क, इनपुट-स्पीड, और बैकलैश मानों के अनुसार अनुपात का चयन करें।
विशेषताएँ
- HD-11 प्रो रिड्यूसर 50 या 100 स्पीड अनुपात के साथ चयन योग्य।
- अनुपात-विशिष्ट टॉर्क, अधिकतम इनपुट-स्पीड, और बैकलैश मानों को विनिर्देश तालिका में प्रदान किया गया है।
विशेषताएँ
| पैरामीटर | गति अनुपात 50 | गति अनुपात 100 |
|---|---|---|
| मॉडल | HD-11 Pro | HD-11 Pro |
| संक्रमण अनुपात | 50 | 100 |
| 2,000 r/min इनपुट पर रेटेड टॉर्क | 4.5 Nm | 7.4 Nm |
| शुरुआत/रोकने के दौरान अधिकतम टॉर्क | 13 Nm | 19 Nm |
| अधिकतम अनुमत औसत लोड टॉर्क | 6.8 Nm | 10.8 Nm |
| तत्काल अधिकतम टॉर्क | 25 Nm | 40 Nm |
| अधिकतम अनुमत इनपुट गति | 8,500 rpm | 6,500 rpm |
| अनुमत औसत गति | 3,500 rpm | 3,500 rpm |
| जड़त्व का क्षण | 0.021 (×10-4 kg·m²) | 0.021 (×10-4 kg·m²) |
| बैकलैश | ≤20 आर्कसेक | ≤10 आर्कसेक |

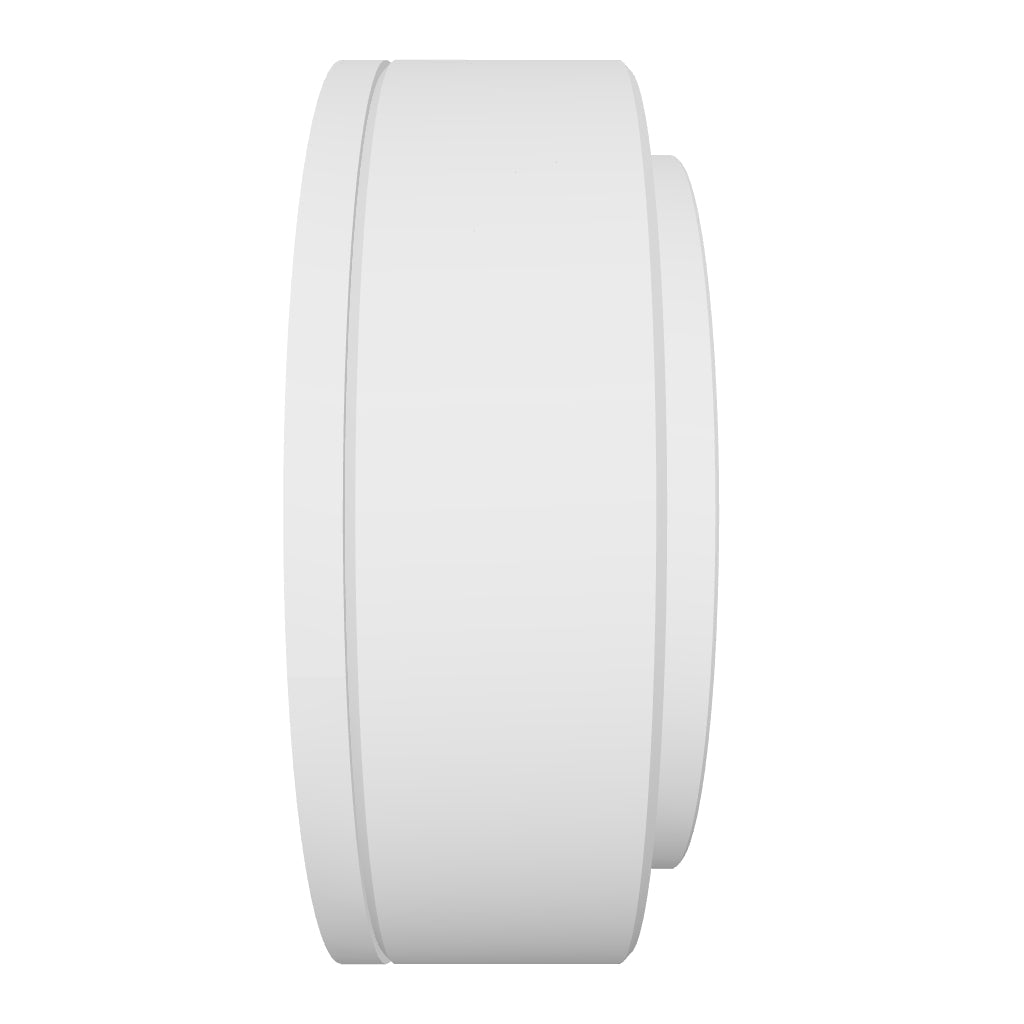

SITO hd 11Pro Reducer — 3D मॉडल (STEP)
SITO hd 11Pro ड्रॉ इंस्टालेशन ड्राइंग — इंस्टालेशन ड्राइंग (PDF)
अनुप्रयोग
HD-11 Pro रिड्यूसर मानवाकार रोबोट, रोबोटिक आर्म, एक्सोस्केलेटन, चौपाय रोबोट, AGV वाहन, और ARU रोबोट के लिए निर्दिष्ट है।इसके 50 और 100 अनुपात चयन रिड्यूसर के विकल्प को टॉर्क, अनुमेय इनपुट-गति, और यांत्रिकी की बैकलैश आवश्यकताओं के साथ मेल खाने की अनुमति देते हैं।
