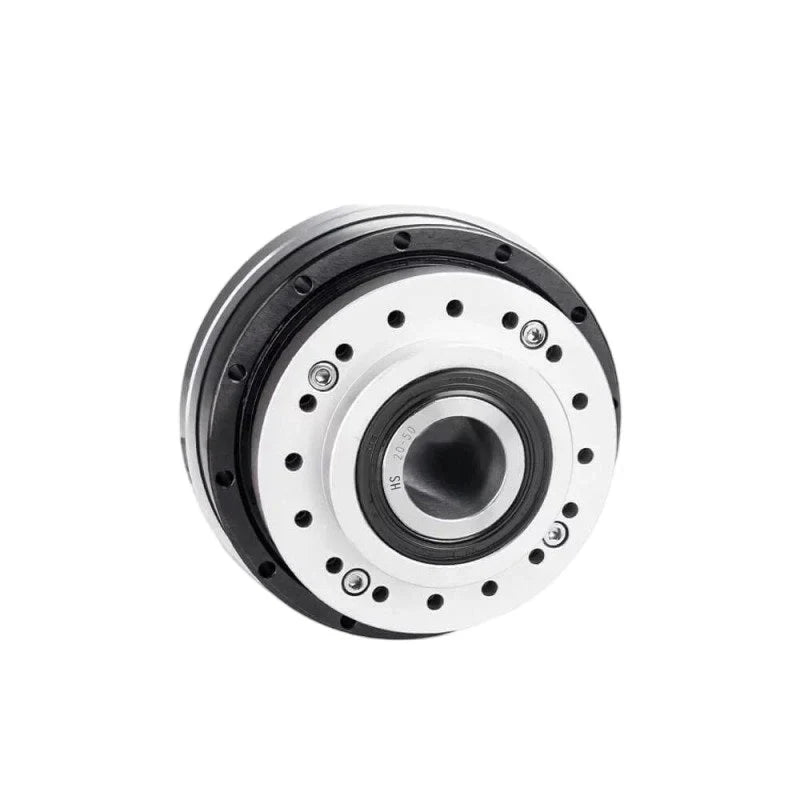

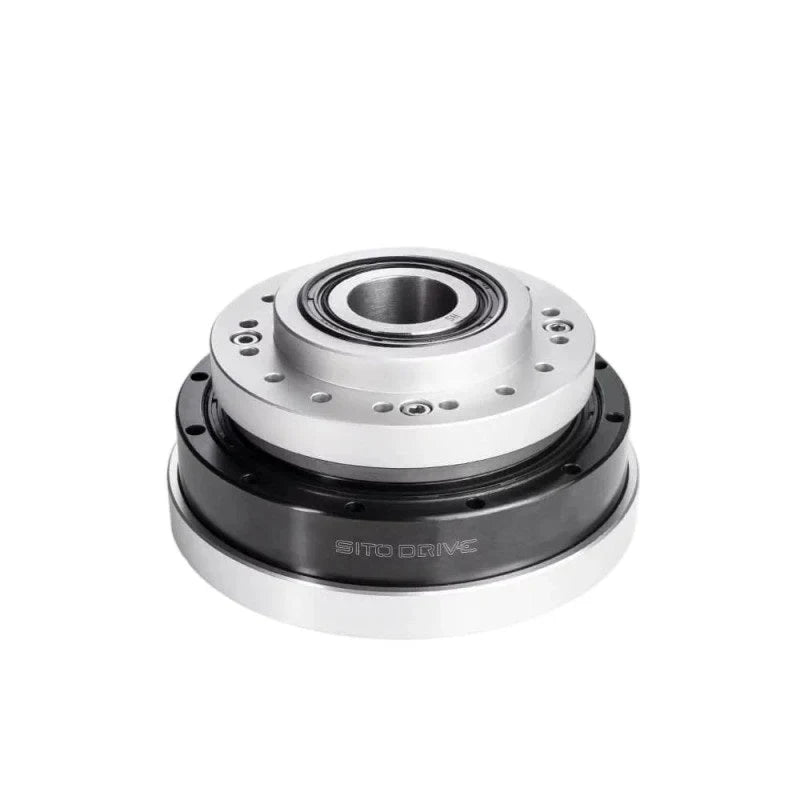

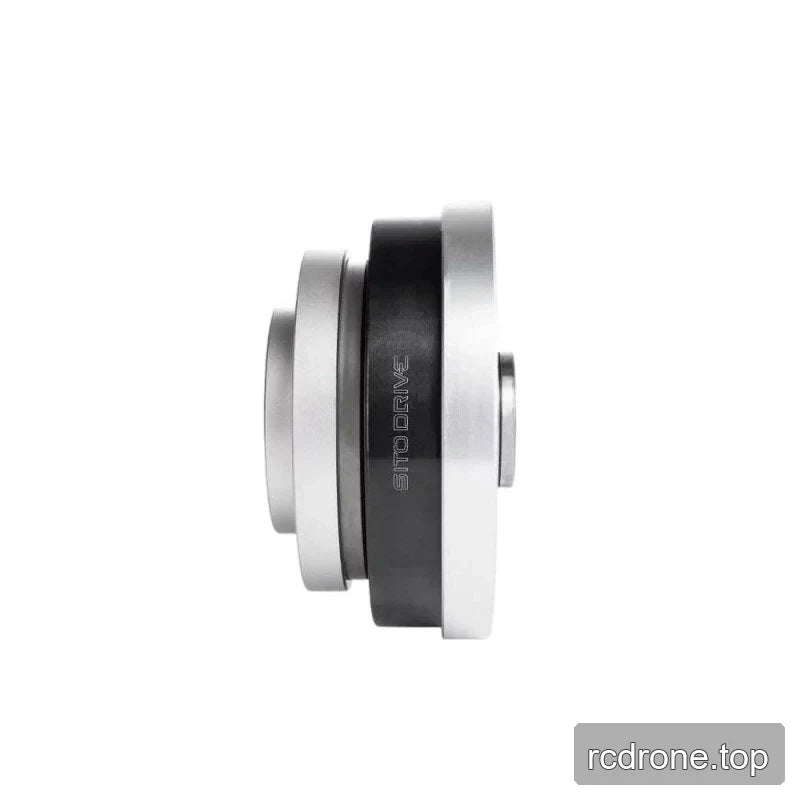

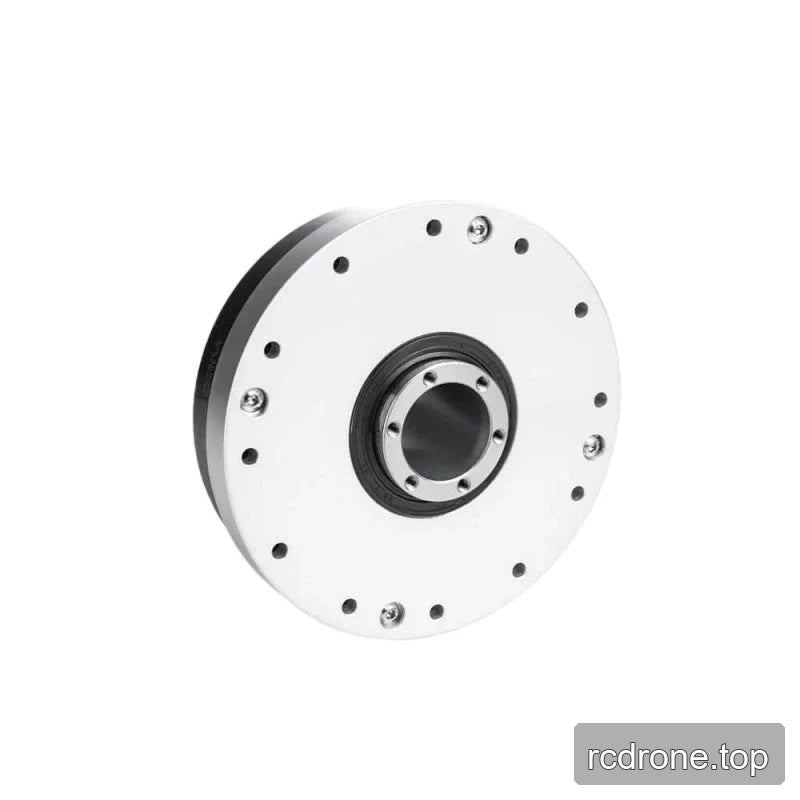

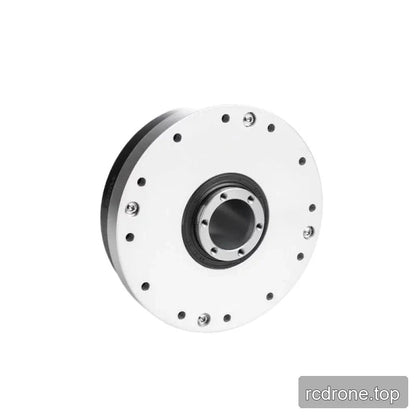

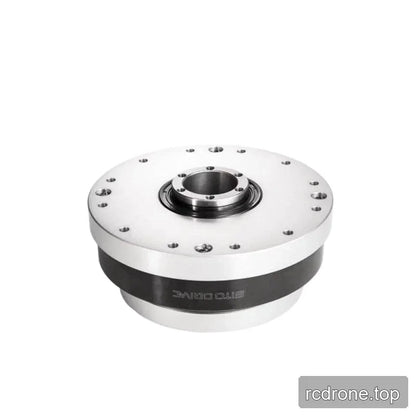

SITO DRIVE HS-20-II रिड्यूसर, रोबोटिक्स के लिए 30–120 अनुपात

SITO DRIVE

$394.32 USD

बिक्री बिक गया

Taxes included. शिपिंग की गणना चेकआउट के समय की जाती है।

गति अनुपात 30 50 80 100 120

मात्रा

पूरी जानकारी देखें

अवलोकन

SITO DRIVE HS-20-II रिड्यूसर 30, 50, 80, 100, और 120 स्पीड-रिशियो विकल्पों में रोबोटिक्स अनुप्रयोगों के लिए उपलब्ध है, जिसमें मानवाकार रोबोट, रोबोटिक हाथ, एक्सोस्केलेटन, चौपाया रोबोट, AGV वाहन, और ARU रोबोट शामिल हैं। संबंधित टॉर्क, बैकलैश, और इनपुट-स्पीड मानों के अनुसार अनुपात का चयन करें। सभी सूचीबद्ध विकल्पों में अधिकतम अनुमेय इनपुट स्पीड 6500 rpm और अनुमेय औसत स्पीड 3500 rpm है।

विशेषताएँ

HS-20-II रिड्यूसर जिसमें पांच चयन योग्य स्पीड अनुपात: 30, 50, 80, 100, और 120।
अधिकतम अनुमेय इनपुट स्पीड: 6500 rpm प्रत्येक सूचीबद्ध अनुपात के लिए।
अनुमेय औसत स्पीड: 3500 rpm प्रत्येक सूचीबद्ध अनुपात के लिए।
जड़त्व का क्षण: 0.193 × 10⁻⁴ किग्रा·मी² प्रत्येक सूचीबद्ध अनुपात के लिए।

विशेषताएँ

पैरामीटर	अनुपात 30	अनुपात 50	अनुपात 80	अनुपात 100	अनुपात 120
मॉडल	HS-20-II	HS-20-II	HS-20-II	HS-20-II	HS-20-II
संक्रमण अनुपात	30	50	80	100	120
2000 r/min इनपुट पर रेटेड टॉर्क	15 Nm	25 Nm	34 Nm	40 Nm	40 Nm
शुरुआत/रोकने के दौरान अधिकतम टॉर्क	27 Nm	56 Nm	74 Nm	82 Nm	87 Nm
अधिकतम अनुमत औसत लोड टॉर्क	20 Nm	34 Nm	47 Nm	49 Nm	49 Nm
तत्काल अधिकतम टॉर्क	50 Nm	98 Nm	127 Nm	147 Nm	147 Nm
अधिकतम अनुमत इनपुट गति	6500 rpm	6500 rpm	6500 rpm	6500 rpm	6500 rpm
अनुमत औसत गति	3500 rpm	3500 rpm	3500 rpm	3500 rpm	3500 rpm
जड़त्व का क्षण	0.193 × 10⁻⁴ किग्रा·मी²	0.193 × 10⁻⁴ किग्रा·मी²	0.193 × 10⁻⁴ किग्रा·मी²	0.193 × 10⁻⁴ किग्रा·मी²	0.193 × 10⁻⁴ किग्रा·मी²
बैकलैश	≤20 आर्कसेक	≤20 आर्कसेक	≤10 आर्कसेक	≤10 आर्कसेक	≤10 आर्कसेक

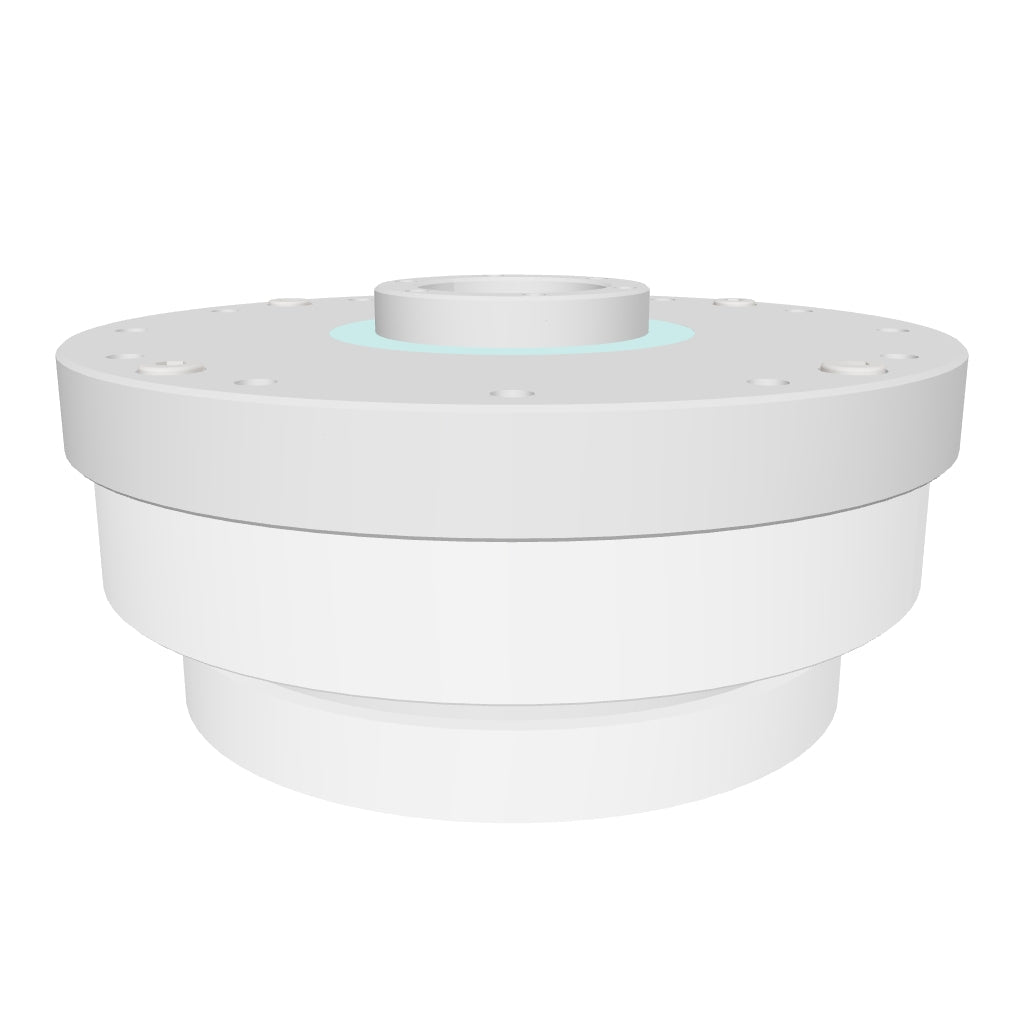

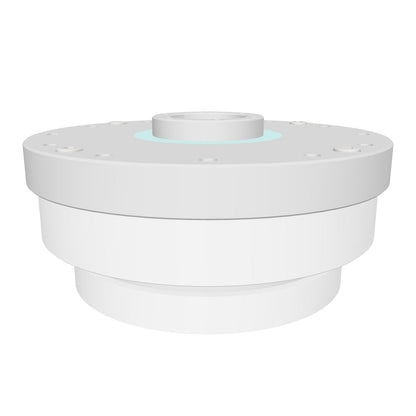

SITO HS 20 II रिड्यूसर — 3D मॉडल (STEP)

SITO HS 20 II ड्रॉइंग इंस्टालेशन ड्राइंग — इंस्टालेशन ड्राइंग (PDF)

अनुप्रयोग

मानवाकार रोबोट, जहाँ चयनित अनुपात सूचीबद्ध टॉर्क और बैकलैश मानों से मेल खा सकता है।
रोबोटिक हाथ, जहाँ अनुपात चयन एक्चुएटर-ड्राइव कॉन्फ़िगरेशन का समर्थन करता है।
एक्सोस्केलेटन, चौपाया रोबोट, AGV वाहन, और ARU रोबोट जिन्हें सूचीबद्ध अनुपात रेंज से रिड्यूसर विकल्प की आवश्यकता होती है।
