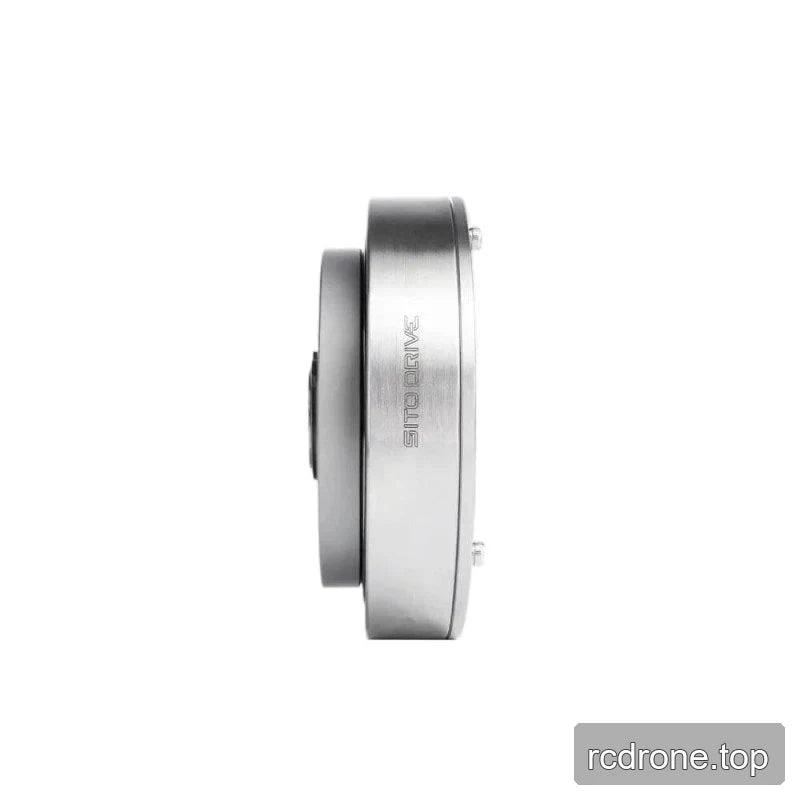

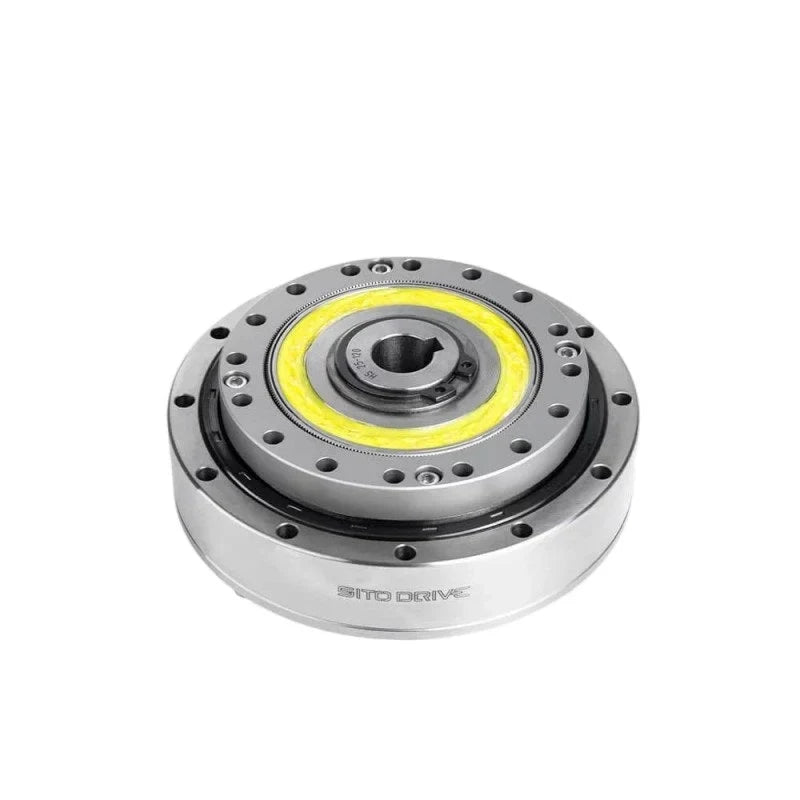

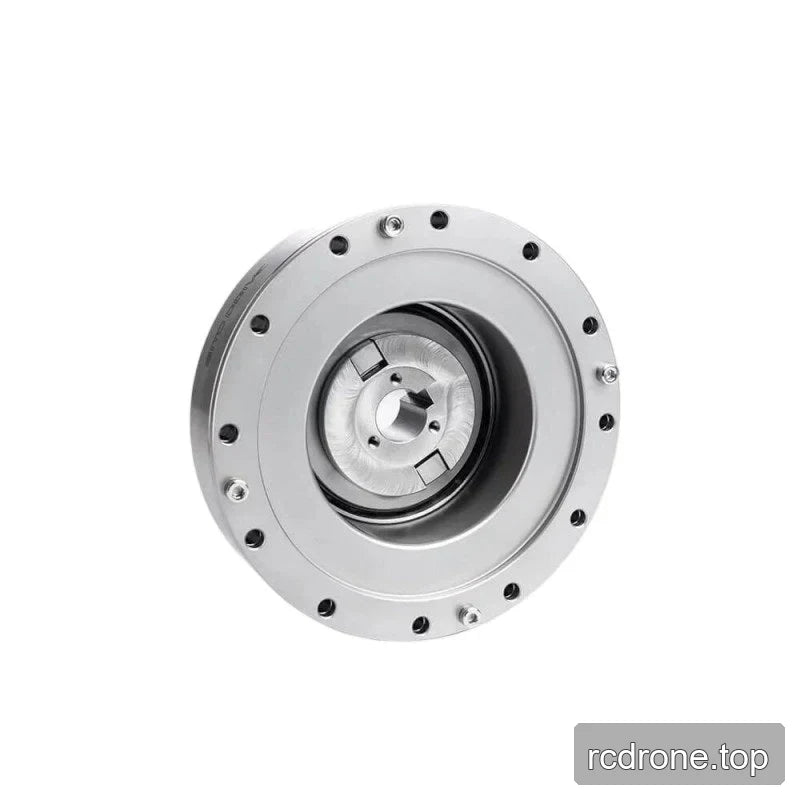

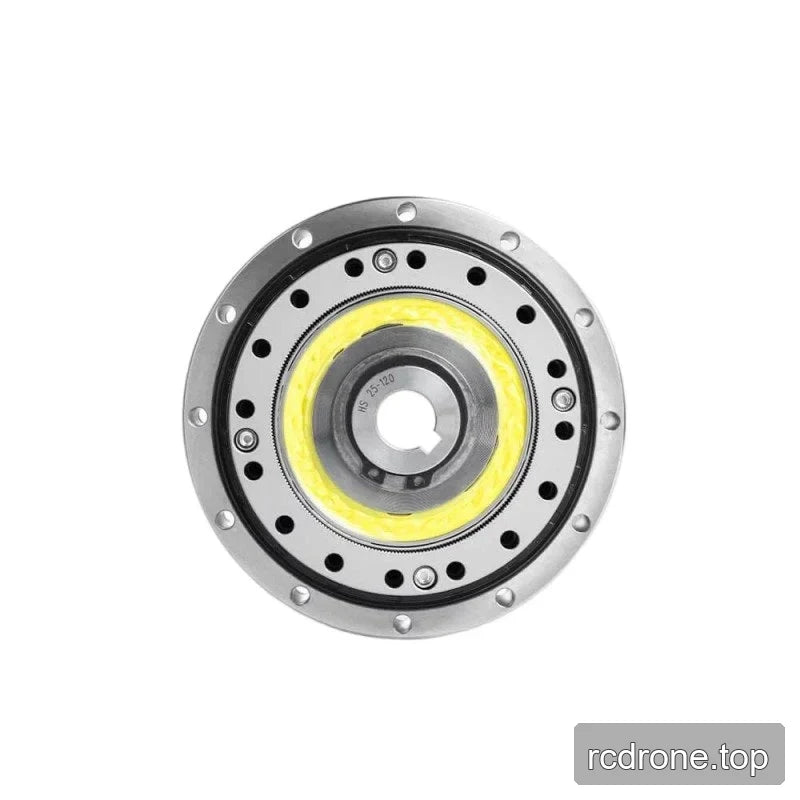

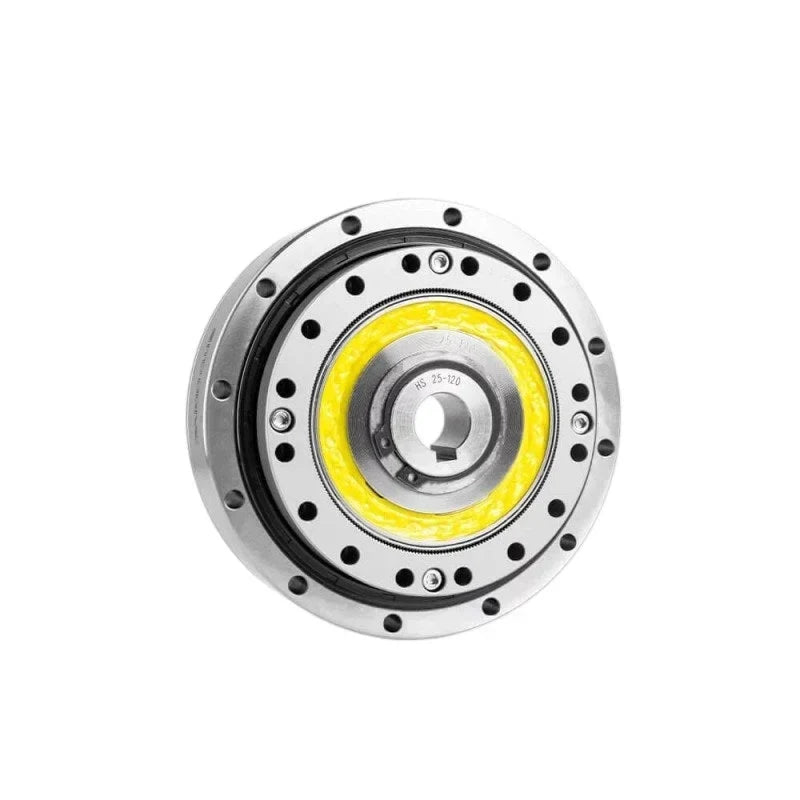

SITO DRIVE HS-25-I रिड्यूसर, रोबोटिक सिस्टम्स के लिए 30–120 स्पीड अनुपात

SITO DRIVE

$410.64 USD

बिक्री बिक गया

Taxes included. शिपिंग की गणना चेकआउट के समय की जाती है।

गति अनुपात 30 50 80 100 120

मात्रा

पूरी जानकारी देखें

अवलोकन

SITO DRIVE HS-25-I रिड्यूसर रोबोटिक मोशन सिस्टम के लिए 30, 50, 80, 100, और 120 स्पीड-रिशियो विकल्पों में उपलब्ध है। 2000 rpm इनपुट पर, रेटेड टॉर्क 27 से 67 Nm तक होता है, जबकि अधिकतम अनुमत इनपुट स्पीड 5600 rpm है। आवश्यक टॉर्क, बैकलैश, और मोशन व्यवस्था के अनुसार अनुपात का चयन करें।

विशेषताएँ

पाँच चयन योग्य स्पीड अनुपात: 30, 50, 80, 100, और 120।
5600 rpm की अधिकतम अनुमत इनपुट स्पीड और प्रत्येक सूचीबद्ध अनुपात के लिए 3500 rpm की अनुमत औसत स्पीड।
अनुपात 30 और 50 के लिए ≤20 आर्कसेक बैकलैश, और अनुपात 80, 100, और 120 के लिए ≤10 आर्कसेक बैकलैश।

विशेषताएँ

पैरामीटर	HS-25-I, अनुपात 30	HS-25-I, अनुपात 50	HS-25-I, अनुपात 80	HS-25-I, अनुपात 100	HS-25-I, अनुपात 120
2000 rpm इनपुट पर रेटेड टॉर्क	27 Nm	39 Nm	63 Nm	67 Nm	67 Nm
स्टार्ट/स्टॉप के दौरान अधिकतम टॉर्क	50 Nm	98 Nm	137 Nm	157 Nm	167 Nm
अधिकतम अनुमत औसत लोड टॉर्क	38 Nm	55 Nm	87 Nm	108 Nm	108 Nm
तत्काल अधिकतम टॉर्क	95 Nm	186 Nm	255 Nm	284 Nm	304 Nm
अधिकतम अनुमत इनपुट गति	5600 rpm	5600 rpm	5600 rpm	5600 rpm	5600 rpm
अनुमत औसत गति	3500 rpm	3500 rpm	3500 rpm	3500 rpm	3500 rpm
जड़त्व का क्षण	0.413 × 10⁻⁴ kg·m²	0.413 × 10⁻⁴ kg·m²	0.413 × 10⁻⁴ kg·m²	0.413 × 10⁻⁴ kg·m²	0.413 × 10⁻⁴ kg·m²
बैकलैश	≤20 आर्कसेक	≤20 आर्कसेक	≤10 आर्कसेक	≤10 आर्कसेक	≤10 आर्कसेक

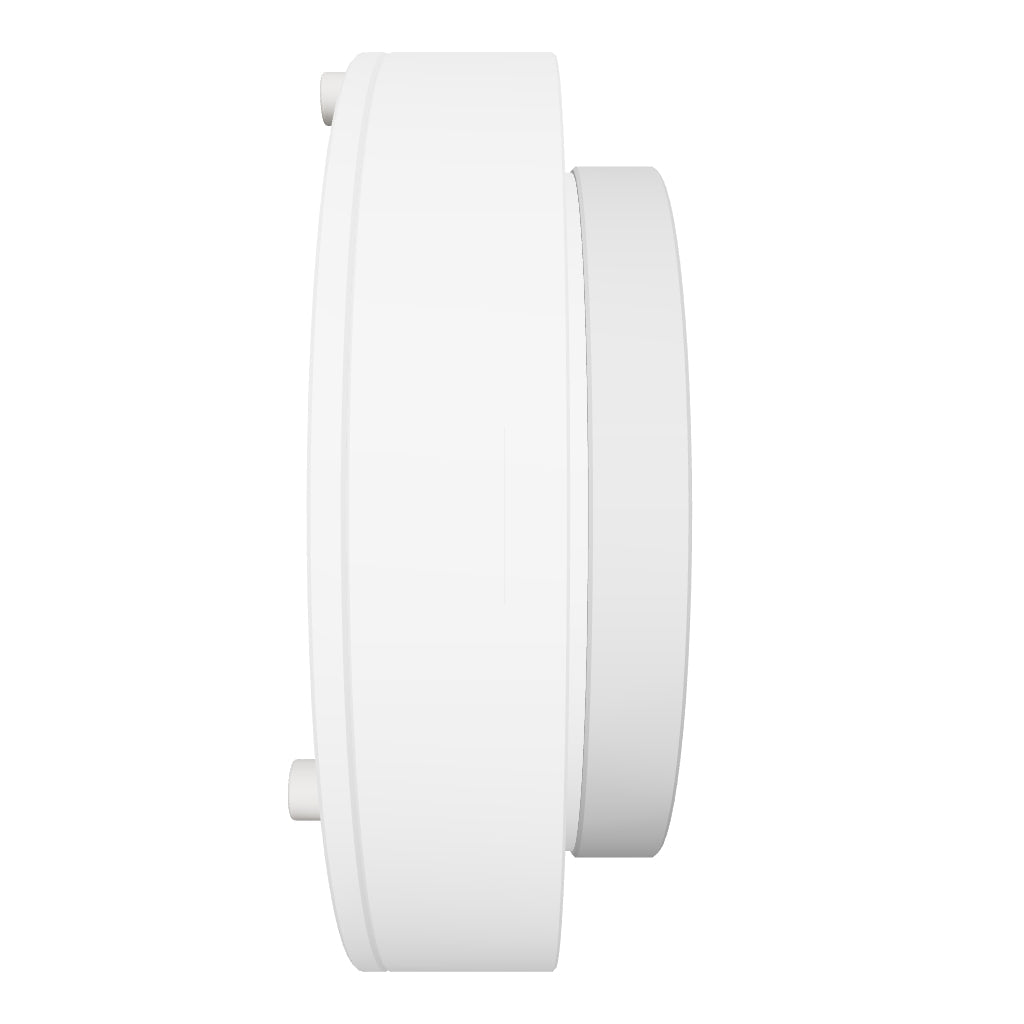

SITO HS 25 I Reducer — 3D मॉडल (STEP)

SITO HS 25 I ड्रॉइंग स्थापना ड्राइंग — स्थापना ड्राइंग (PDF)

अनुप्रयोग

HS-25-I निम्नलिखित रोबोटिक अनुप्रयोगों के लिए सूचीबद्ध है, जहाँ इसके चयन योग्य गति अनुपात और सूचीबद्ध टॉर्क और बैकलैश मान आवश्यक गति व्यवस्था के लिए रिड्यूसर चयन का समर्थन करते हैं।

ह्यूमनॉइड रोबोट: संयुक्त-गति कॉन्फ़िगरेशन जो चयनित कमी अनुपात की आवश्यकता होती है।
रोबोटिक हाथ: निर्दिष्ट अनुपात और टॉर्क मानों के लिए मेल खाती रोबोटिक जॉइंट असेंबली।
एक्सोस्केलेटन: एक रिड्यूसर अनुपात चयन की आवश्यकता वाले मोशन-सिस्टम लेआउट।
क्वाड्रुपेड रोबोट: सूचीबद्ध अनुपात विकल्पों का उपयोग करते हुए पैर-जॉइंट मोशन व्यवस्थाएँ।
एजीवी वाहन: चयनित रिडक्शन अनुपात की आवश्यकता वाले रोबोटिक वाहन मोशन सिस्टम।
एआरयू रोबोट: सूचीबद्ध HS-25-I विकल्पों का उपयोग करते हुए रोबोटिक मोशन व्यवस्थाएँ।
