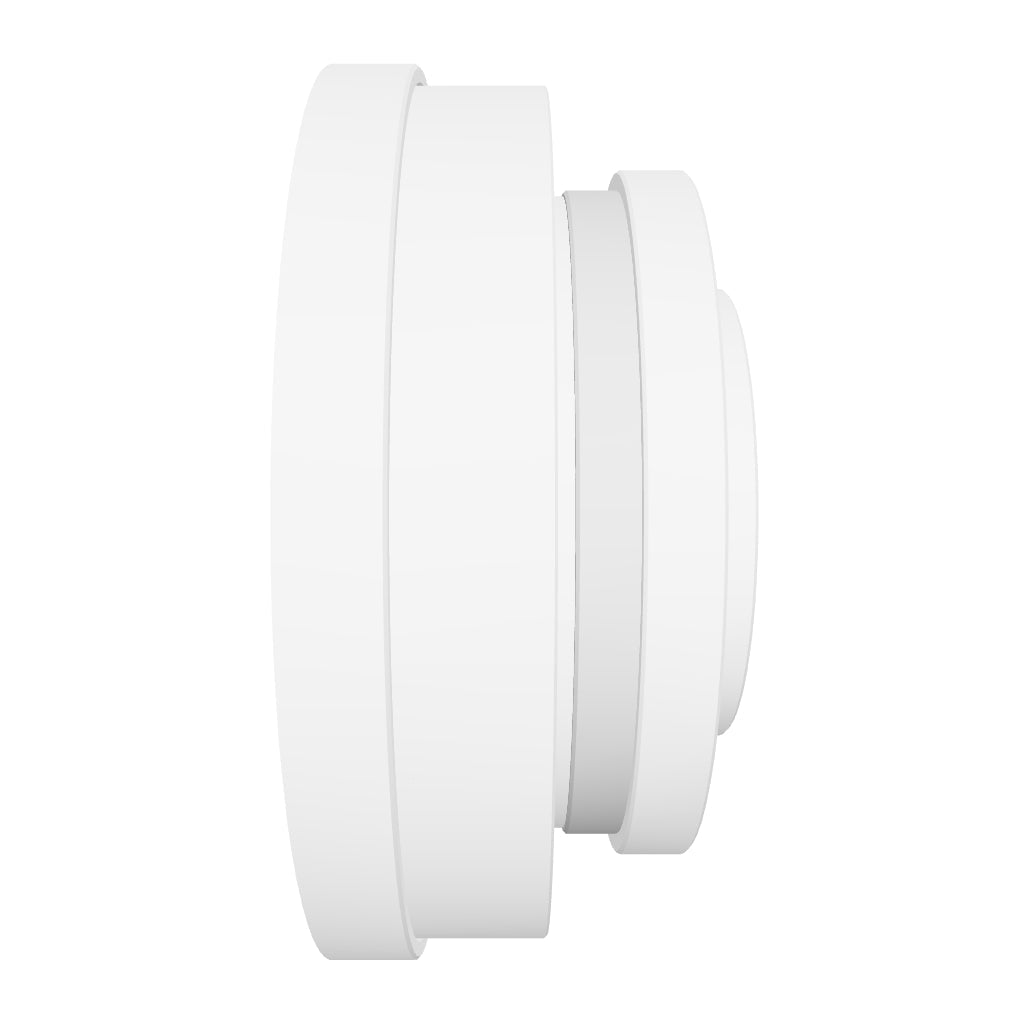

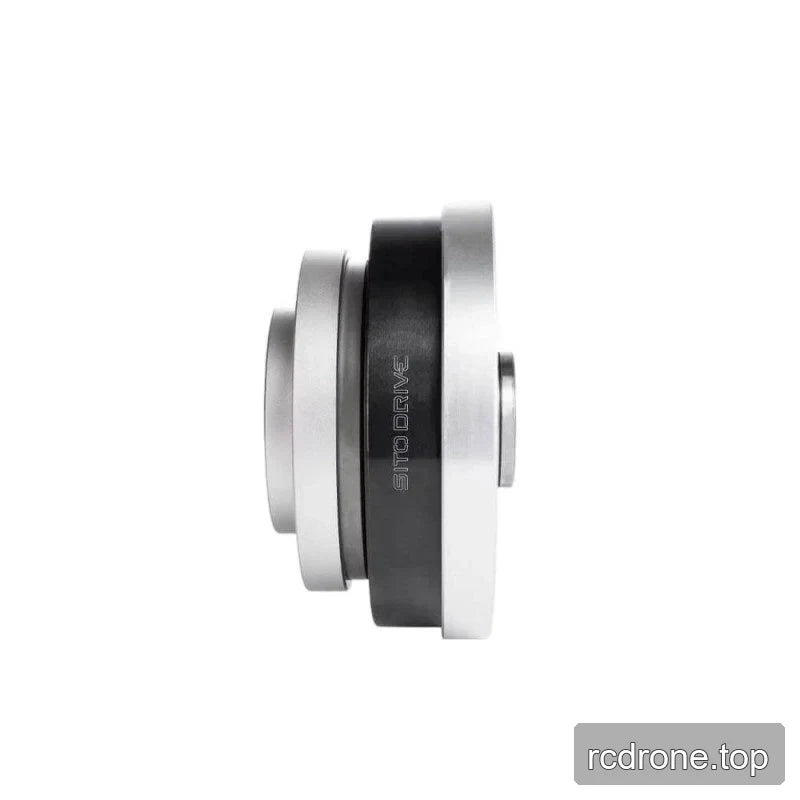

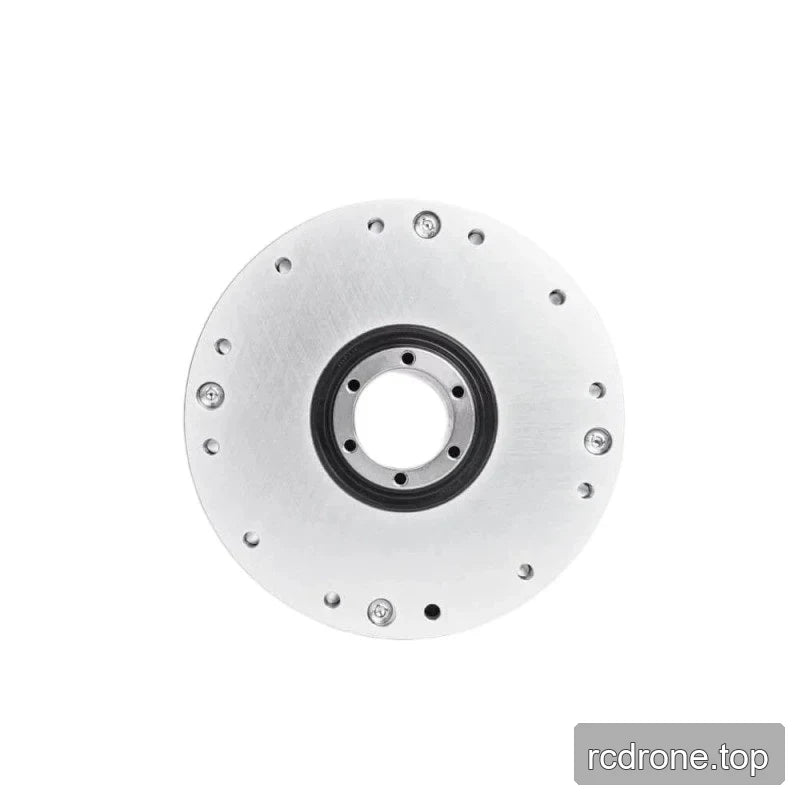

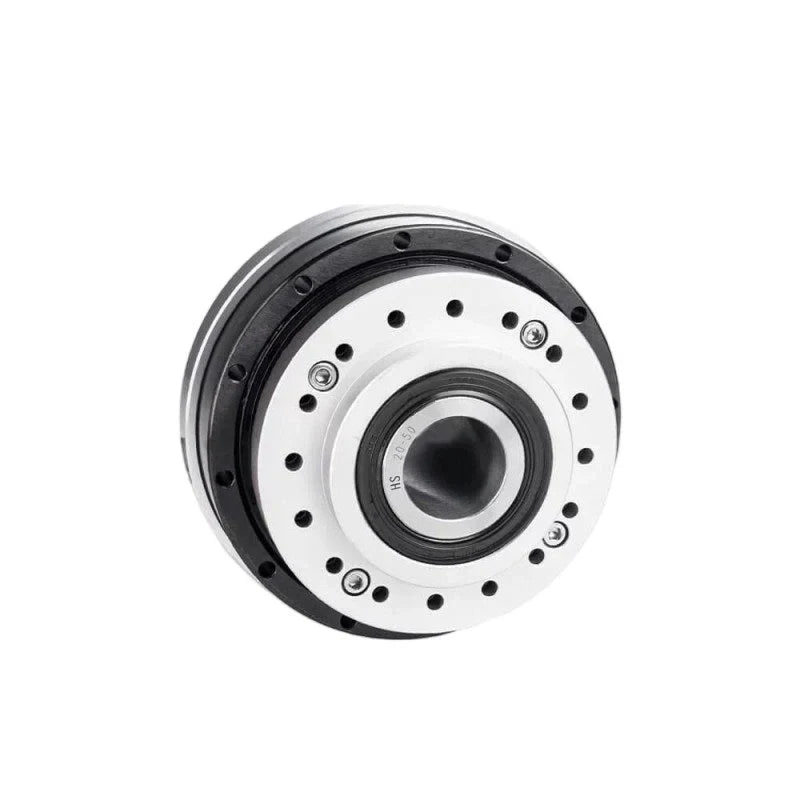

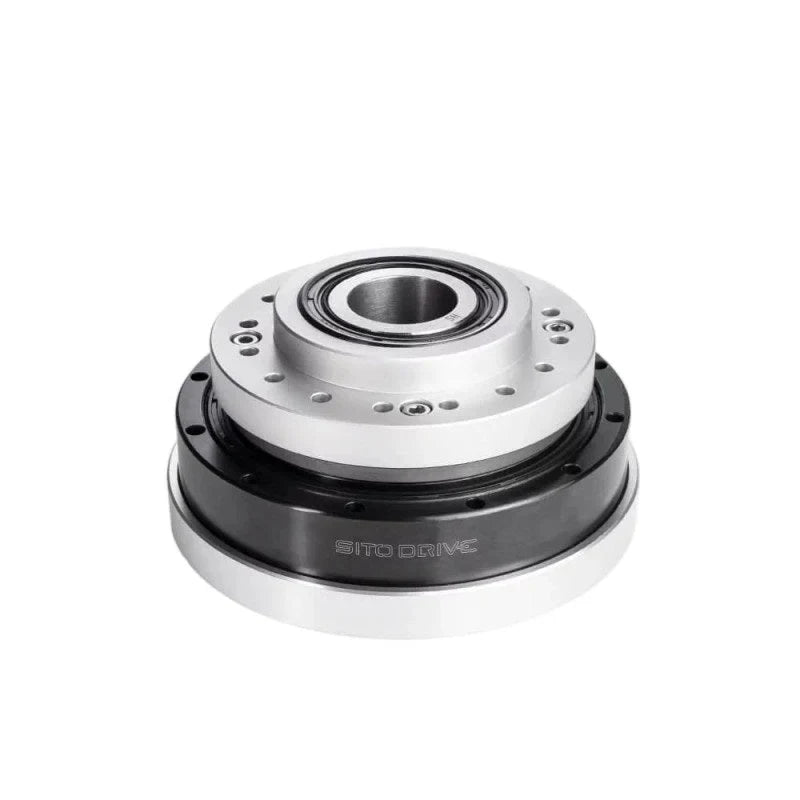

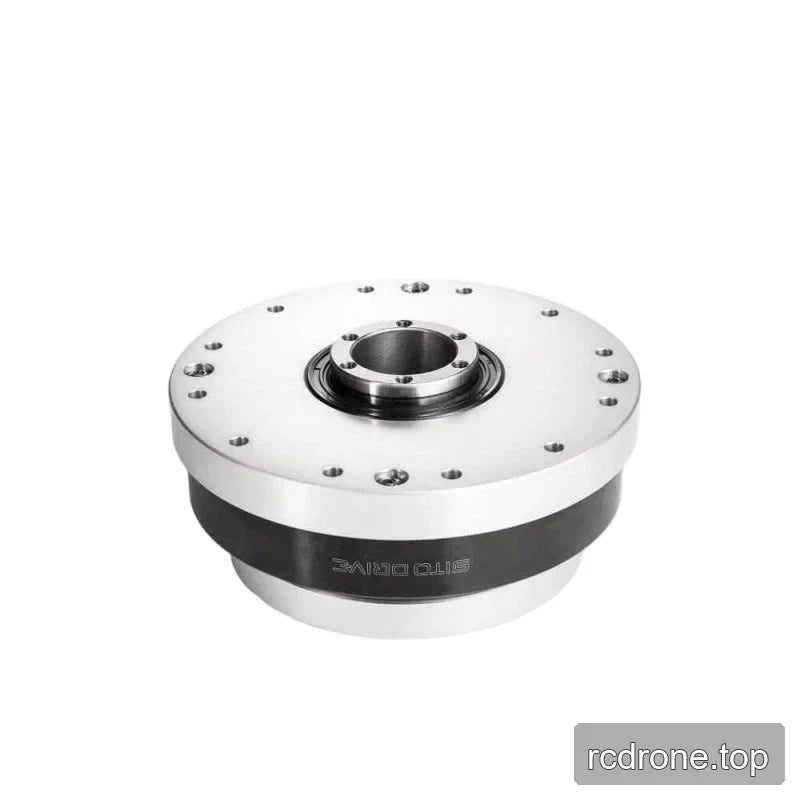

SITO DRIVE HS-25-II रिड्यूसर, 30–120 अनुपात रोबोटिक मोशन सिस्टम्स के लिए

SITO DRIVE

$413.04 USD

बिक्री बिक गया

Taxes included. शिपिंग की गणना चेकआउट के समय की जाती है।

गति अनुपात 30 50 80 100 120

मात्रा

पूरी जानकारी देखें

समीक्षा

SITO DRIVE HS-25-II रिड्यूसर रोबोटिक मोशन-सिस्टम अनुप्रयोगों के लिए 30, 50, 80, 100, और 120 स्पीड-रिशियो विकल्पों में उपलब्ध है। 2,000 r/min इनपुट पर, रेटेड टॉर्क अनुपात के अनुसार 27 से 67 Nm के बीच होता है, जबकि अनुमत औसत इनपुट स्पीड 3,500 rpm है और अधिकतम अनुमत इनपुट स्पीड 5,600 rpm है। आवश्यक टॉर्क और बैकलैश स्पेसिफिकेशन के अनुसार अनुपात का चयन करें।

विशेषताएँ

पांच चयन योग्य ट्रांसमिशन अनुपात: 30, 50, 80, 100, और 120।
2,000 r/min इनपुट पर रेटेड टॉर्क अनुपात के अनुसार 27 Nm से 67 Nm के बीच होता है।
बैकलैश 30 और 50 अनुपात के लिए ≤20 आर्कसेकंड है, और 80, 100, और 120 अनुपात के लिए ≤10 आर्कसेकंड है।
सभी सूचीबद्ध अनुपात के लिए अधिकतम अनुमत इनपुट स्पीड 5,600 rpm है और अनुमत औसत स्पीड 3,500 rpm है।

उत्पाद वीडियो

विशेषताएँ

पैरामीटर	अनुपात 30	अनुपात 50	अनुपात 80	अनुपात 100	अनुपात 120
मॉडल	HS-25-II	HS-25-II	HS-25-II	HS-25-II	HS-25-II
संक्रमण अनुपात	30	50	80	100	120
2,000 r/min इनपुट पर रेटेड टॉर्क	27 Nm	39 Nm	63 Nm	67 Nm	67 Nm
शुरुआत/रोकने के दौरान अधिकतम टॉर्क	50 Nm	98 Nm	137 Nm	157 Nm	167 Nm
अधिकतम अनुमत औसत लोड टॉर्क	38 Nm	55 Nm	87 Nm	108 Nm	108 Nm
तत्काल अधिकतम टॉर्क	95 Nm	186 Nm	255 Nm	284 Nm	304 Nm
अधिकतम अनुमत इनपुट गति	5,600 rpm	5,600 rpm	5,600 rpm	5,600 rpm	5,600 rpm
अनुमत औसत गति	3,500 rpm	3,500 rpm	3,500 rpm	3,500 rpm	3,500 rpm
जड़त्व का क्षण	0.413 (×10⁻⁴ किग्रा·मी²)	0.413 (×10⁻⁴ किग्रा·मी²)	0.413 (×10⁻⁴ किग्रा·मी²)	0.413 (×10⁻⁴ किग्रा·मी²)	0.413 (×10⁻⁴ किग्रा·मी²)
बैकलैश	≤20 आर्कसेक	≤20 आर्कसेक	≤10 आर्कसेक	≤10 आर्कसेक	≤10 आर्कसेक

अनुप्रयोग

समर्थित अनुप्रयोग परिदृश्यों में मानवाकार रोबोट, रोबोटिक हाथ, एक्सोस्केलेटन, चौपाय रोबोट, AGV वाहन, और ARU रोबोट शामिल हैं। चयनित संचरण अनुपात और संबंधित टॉर्क मान HS-25-II को चयनित अनुप्रयोग की गति आवश्यकताओं से मेल खाने में मदद करते हैं।
