MAD V68 IPE V1.0 230KV ईवीटीओएल ड्रोन मोटर, 13.9 किग्रा अधिकतम थ्रस्ट, IP35, 12 मिमी शाफ्ट, 12S

MAD

$268.50 USD

बिक्री बिक गया

Taxes included. शिपिंग की गणना चेकआउट के समय की जाती है।

KV विकल्प 230KV

मात्रा

पूरी जानकारी देखें

Overview

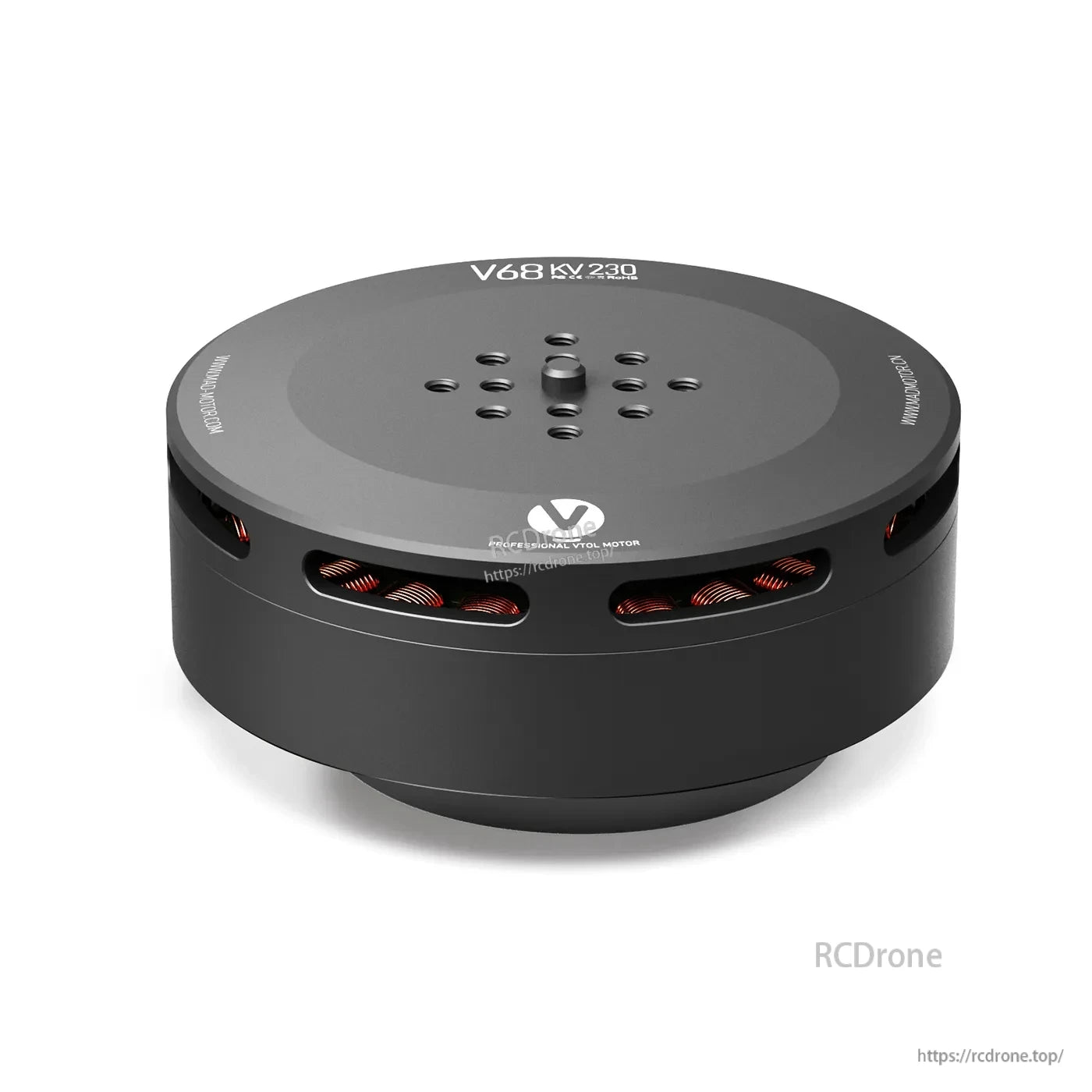

MAD V68 IPE V1.0 एक 230KV eVTOL ड्रोन मोटर है जिसे प्रति रोटर 5–6.5 किलोग्राम का पेलोड ले जाने के लिए डिज़ाइन किया गया है, अधिकतम थ्रस्ट प्रति रोटर 13.9 किलोग्राम तक है। यूनिट मोटर का वजन 378 ग्राम है। यह 15–20 किलोग्राम MTOW पेशेवर औद्योगिक eVTOL फिक्स्ड-विंग UAS के लिए है और इसे उच्च लोड, उच्च दक्षता और विश्वसनीय सहनशक्ति उड़ान संचालन के लिए बड़े-पिच eVTOL CF प्रोपेलर्स के साथ जोड़ा जाता है।

मुख्य विशेषताएँ

सिफारिश की गई होवर थ्रस्ट: 5.0–7.0 किलोग्राम-फोर्स
अधिकतम थ्रस्ट: 13.9 किलोग्राम-फोर्स
अनुकूलित वजन: 378 ग्राम
दक्षता: >80%
एंटी-कोरोसिव स्टेटर
केंद्रीय ताप अपव्यय: हाँ
सुरक्षा रेटिंग: IP35

विशेषताएँ

मोटर डेटा

मोटर मॉडल	MAD V68 IPE V1.0
KV (RPM/V)	230KV
ध्रुव जोड़ी की संख्या	14
स्टेटर	एंटीकोरोसिव
वार्निश किया हुआ तार डिग्री	150°C
मोटर का आकार	डी:72 × 39.5 मिमी
सुरक्षा की डिग्री	IP35
केबल की लंबाई	80 मिमी 16# AWG (काला) सिलिकॉन
गति केन्द्रीय ताप अपव्यय	हाँ
रोटर संतुलन	≤5 मिग्रा
मोटर संतुलन	≤10 मिग्रा
बियरिंग	6801ZZ*2
विघटनकारी परीक्षण	500 वी
शाफ्ट व्यास	IN: 12 मिमी
प्रोपेलर माउंटिंग होल्स	D:12 M3×4, 18 M3×4, 22 M3×4
मोटर माउंटिंग होल्स	D:25 M3×4, D:30 M4×4
मोटर संतुलन (सूचीबद्ध)	150°C

अतिरिक्त इलेक्ट्रिकल / प्रदर्शन स्पेक्स

मानक वोल्टेज	12S लिपो बैटरी
कोई लोड वर्तमान	2.1 A / 20 V
आंतरिक प्रतिरोध	30.5 mΩ
मोटर का वजन	378 g
उत्पाद का पैक किया हुआ वजन	548 g (110 x 110 x 55 mm)
अधिकतम धारा	85 A
अधिकतम शक्ति	3894 W
अधिकतम टॉर्क	3.78 Nm
अधिकतम थ्रस्ट	13.9 kg
सिफारिश की गई प्रोपेलर्स	22x6.6, 22.1x7.4
सिफारिश किया गया ESC	MAD AMPX 80A (5-14S)
एकल रोटर टेक-ऑफ वजन	5 kg ~ 7 kg

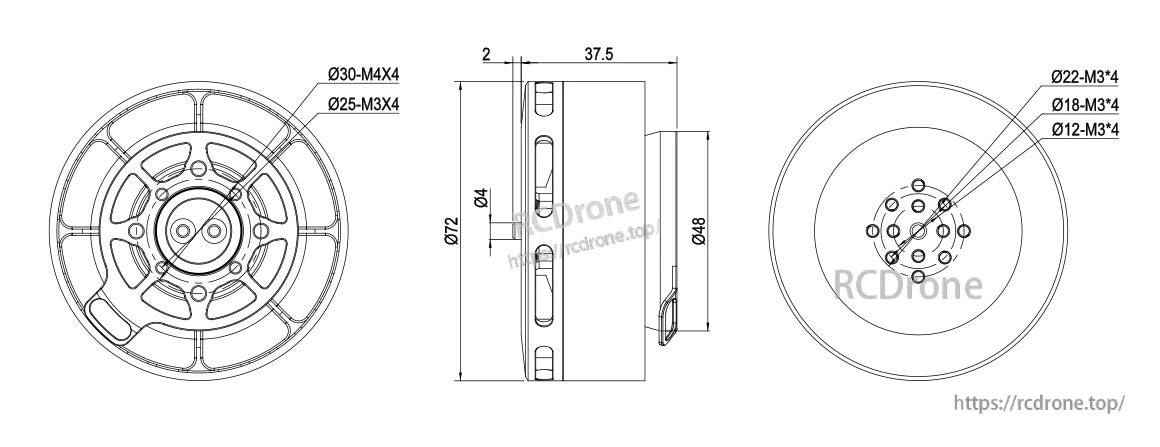

ड्राइंग आयाम (जैसा लेबल किया गया)

लेबल किए गए आयाम	Ø72, 37.5, 2, Ø48, Ø4
मोटर माउंटिंग होल पैटर्न (लेबल किया गया)	Ø30-M4×4; Ø25-M3×4
प्रोपेलर माउंटिंग होल पैटर्न (लेबल किया गया)	Ø22-M3×4; Ø18-M3×4; Ø12-M3×4

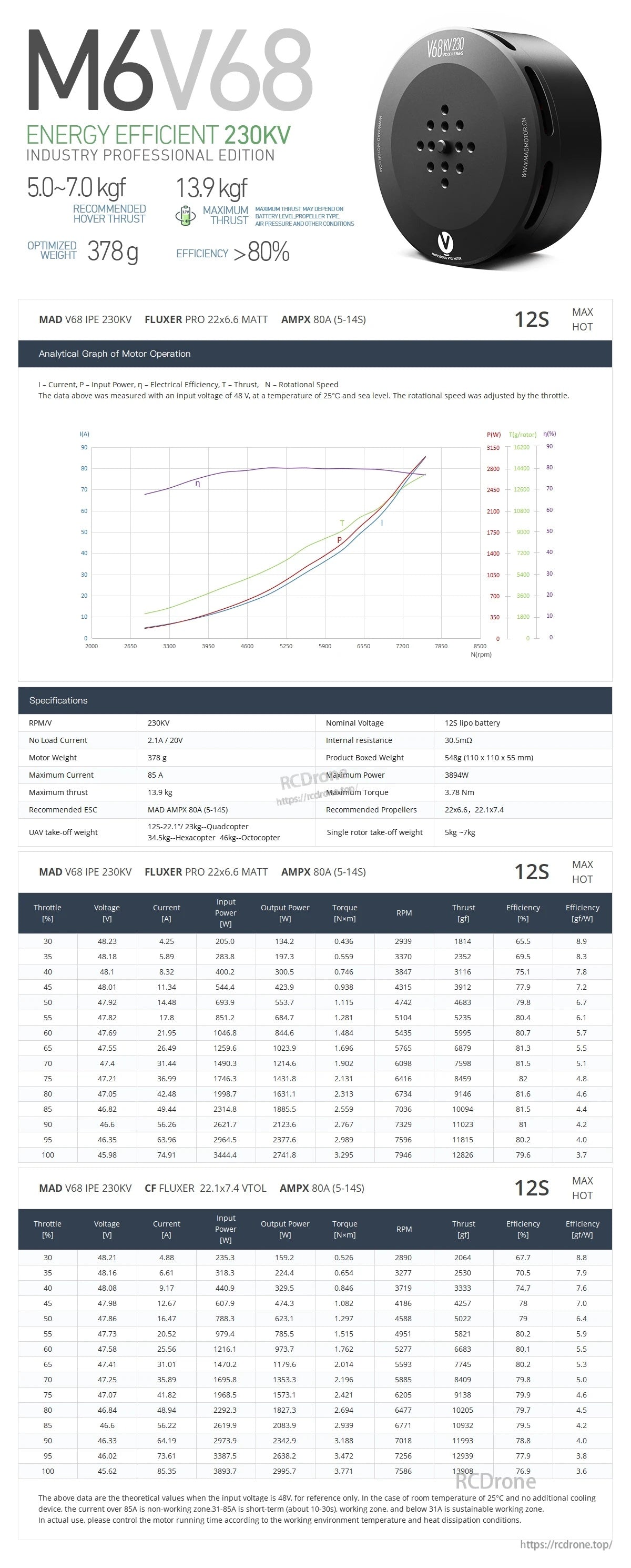

मोटर संचालन का विश्लेषणात्मक ग्राफ (परीक्षण की स्थिति)

48 V के इनपुट वोल्टेज पर, 25°C के तापमान और समुद्र स्तर पर मापा गया।
घूर्णन गति को थ्रॉटल द्वारा समायोजित किया गया।
किंवदंती: I = करंट, P = इनपुट पावर, η = इलेक्ट्रिकल दक्षता, T = थ्रस्ट, N = घूर्णन गति

ऑपरेशन डेटा (MAD V68 IPE 230KV + FLUXER PRO 22x6.6 MATT + AMPX 80A (5-14S), 12S)

थ्रॉटल (%)	वोल्टेज (V)	करंट (A)	इनपुट पावर (W)	आउटपुट पावर (W)	टॉर्क (N·m)	RPM	थ्रस्ट (gf)	कुशलता (%)	कुशलता (gf/W)
30	48.23	4.25	205.0	134.2	0.436	2939	1814	65.5	8.9
35	48.18	5.89	283.8	197.2	0.559	3370	2352	69.5	8.3
40	48.1	8.32	400.2	300.5	0.746	3847	3116	75.1	7.8
45	48.01	11.34	544.4	423.9	0.938	4315	3912	77.9	7.2
50	47.92	14.48	693.9	553.7	1.115	4742	4683	79.8	6.7
55	47.82	17.8	851.2	684.7	1.281	5104	5235	80.4	6.1
60	47.69	21.95	1046.8	844.6	1.484	5435	5995	80.7	5.7
65	47.55	26.49	1259.6	1023.9	1.696	5765	6879	81.3	5.5
70	47.4	31.44	1490.3	1214.6	1.902	6098	7598	81.5	5.1
75	47.21	36.99	1746.3	1431.8	2.131	6416	8459	82	4.8
80	47.05	42.48	1998.7	1631.6	2.313	6734	9146	81.6	4.6
85	46.82	49.44	2314.8	1885.5	2.559	7036	10094	81.5	4.4
90	46.6	56.26	2621.7	2123.6	2.767	7329	11023	81	4.2
95	46.35	63.96	2964.5	2377.6	2.889	7596	11815	80.2	4.0
100	45.98	74.91	3444.4	2741.8	3.295	7946	12826	79.6	3.7

ऑपरेशन डेटा (MAD V68 IPE 230KV + CF FLUXER 22.1x7.4 VTOL + AMPX 80A (5-14S), 12S)

थ्रॉटल (%)	वोल्टेज (V)	करंट (A)	इनपुट पावर (W)	आउटपुट पावर (W)	टॉर्क (N·m)	RPM	थ्रस्ट (gf)	कुशलता (%)	कुशलता (gf/W)
30	48.21	4.88	235.3	159.2	0.526	2890	2064	67.7	8.8
35	48.16	6.61	318.3	224.4	0.654	3277	2530	70.5	7.9
40	48.08	9.17	440.9	329.5	0.846	3719	3333	74.7	7.6
45	47.98	12.67	607.9	474.3	1.082	4186	4257	78	7.0
50	47.86	16.47	788.3	623.1	1.297	4588	5022	79	6.4
55	47.73	20.52	979.4	785.5	1.515	4951	5821	80.2	5.9
60	47.58	25.56	1216.1	973.7	1.762	5277	6683	80.1	5.5
65	47.41	31.01	1470.2	1179.6	2.014	5593	7745	80.2	5.3
70	47.25	35.89	1695.8	1353.3	2.196	5885	8409	79.8	5.0
75	47.07	41.82	1968.5	1573.1	2.421	6205	9138	79.9	4.6
80	46.84	48.94	2292.3	1827.3	2.694	6477	10205	79.7	4.5
85	46.6	56.22	2619.9	2083.9	2.939	6771	10932	79.5	4.2
90	46.33	64.

उपरोक्त संचालन डेटा सैद्धांतिक मान हैं जब इनपुट वोल्टेज 48 V है, केवल संदर्भ के लिए। 25°C के कमरे के तापमान के तहत और बिना अतिरिक्त शीतलन के, 85 A से अधिक वर्तमान एक गैर-कार्यशील क्षेत्र है; 31–85 A एक अल्पकालिक (लगभग 10–30 सेकंड) कार्यशील क्षेत्र है; और 31 A से कम एक स्थायी कार्यशील क्षेत्र है।मोटर चलने का समय वातावरण के तापमान और गर्मी के निपटान की स्थितियों के आधार पर नियंत्रित किया जाना चाहिए।

उत्पाद चयन और एकीकरण सहायता के लिए, संपर्क करें support@rcdrone.top or देखें https://rcdrone.top/.

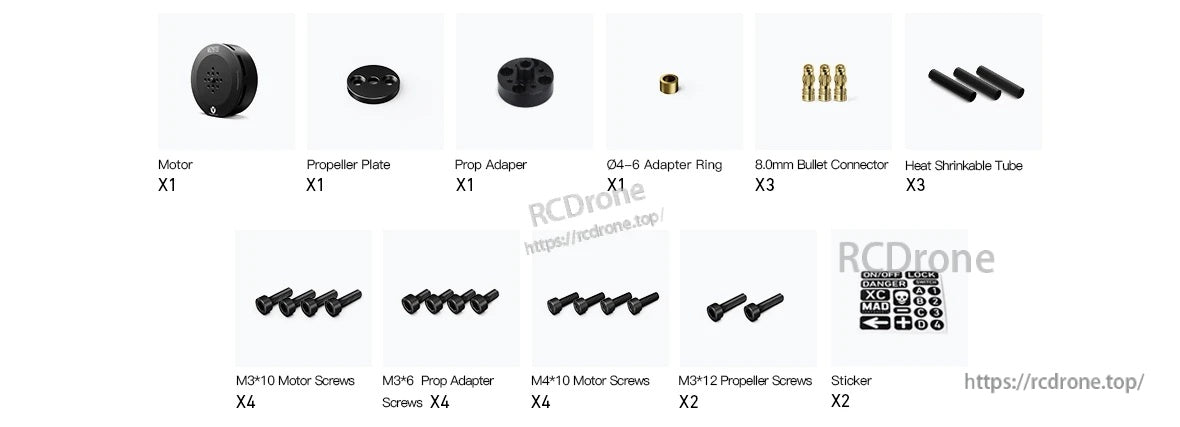

क्या शामिल है

मोटर x1
प्रोपेलर प्लेट x1
प्रोप एडाप्टर x1
Ø4–6 एडाप्टर रिंग x1
8.0 मिमी बुलेट कनेक्टर x3
हीट श्रिंक करने वाली ट्यूब x3
M3*10 मोटर स्क्रू x4
M3*6 प्रोप एडाप्टर स्क्रू x4
M4*10 मोटर स्क्रू x4
M3*12 प्रोपेलर स्क्रू x2
स्टिकर x2

समाधान

VTOL मोटर/KV	VTOL प्रोप	VTOL ESC
V68 230KV	FLuxer VTOL 22x6.6 / 22.1x7.	मैड एएमपीएक्स 80A (5-14S)

वीटीओएल बैटरी (लिपो) / वोल्टेज	वीटीओएल थ्रस्ट प्रति मोटर (किलोग्राम)	अनुशंसित टेकऑफ वजन (4 रोटर)
12S (4.3 V/S) / 42–52 V	5 किलोग्राम ~ 7 किलोग्राम	23 किलोग्राम

नोट: एक coaxial कॉन्फ़िगरेशन के लिए, कुल थ्रस्ट हानि 25% पर विचार किया जाना चाहिए।

विवरण

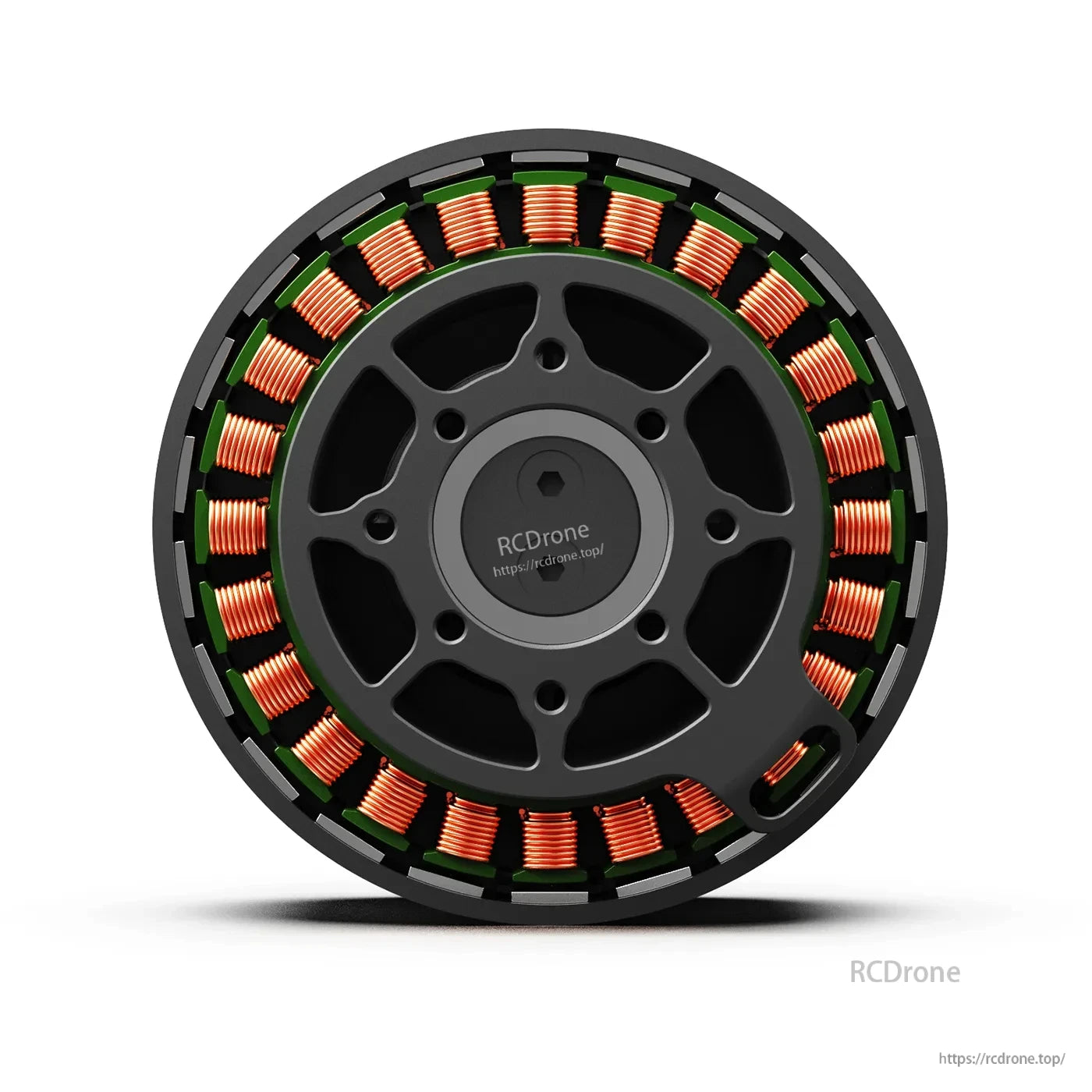

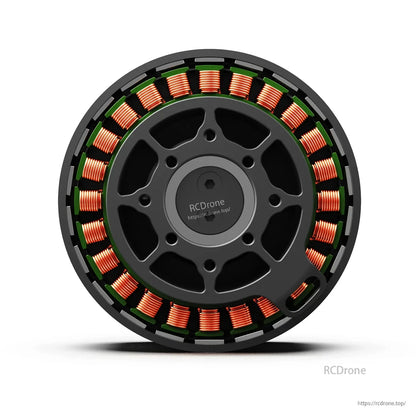

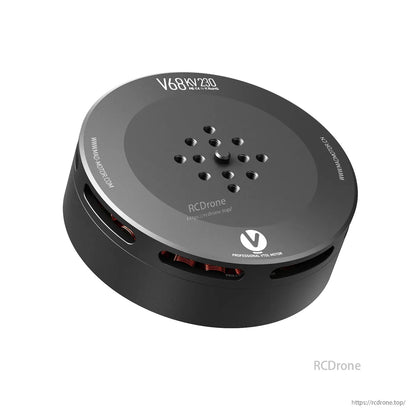

मैड V68 IPE V1.0 मोटर कई M3 और M4 माउंटिंग होल पैटर्न का उपयोग करती है ताकि सामान्य eVTOL फ्रेम और हब से मेल खा सके।

मैड V68 IPE V1.0 मोटर एक प्रोपेलर प्लेट, प्रोप एडाप्टर, एडाप्टर रिंग, बुलेट कनेक्टर्स, हीट श्रिंक ट्यूबिंग, माउंटिंग स्क्रू और एक पूर्ण इंस्टॉलेशन के लिए स्टिकर के साथ आती है।

मैड V68 IPE V1.0 मोटर 50–70V सेटअप के लिए 230KV पर रेटेड है, जिसका वजन 378g है और 13 तक।9kgf थ्रस्ट।
