MAD BSC2306 V1.0 FPV ड्रोन मोटर 1750KV/1950KV 6S, 12N14P, M5 नट, 4mm शाफ्ट, 150mm केबल
MAD BSC2306 V1.0 FPV ड्रोन मोटर 1750KV/1950KV 6S, 12N14P, M5 नट, 4mm शाफ्ट, 150mm केबल
MAD
पिकअप उपलब्धता लोड नहीं की जा सकी
अवलोकन
MAD BSC 2306 एक FPV ड्रोन मोटर है (MAD BSC2306 V1.0) जो 6S KV विकल्पों (1750KV और 1950KV) में उपलब्ध है। अनुशंसित सहायक उपकरण (जैसा कि प्रदान किया गया है):
- 5 इंच के लिए: मोटर्स 2205/2206/2207/2305/2306; ESC 30A-50A; प्रोपेलर 5 इंच; बैटरी 4S 1500mAh, 6S 11 50mAh
- 6 इंच के लिए: मोटर्स 2207/2207.5/2305/2306/2407; ESC 35A-60A; प्रोपेलर 6 इंच; बैटरी 4S 1500mAh, 6S 1300mAh
- 7 इंच के लिए: मोटर्स 2305/2306/2407/2408/2507; ESC 40A-60A; प्रोपेलर 7 इंच; बैटरी 4S 1800mAh, 6S 2200mAh
मुख्य विशेषताएँ
- झटका अवशोषित करने वाला डिज़ाइन (कहा गया है कि यह बेयरिंग जीवन को बढ़ाता है और मोटर कंपन को कम करता है)
- उच्च स्लॉट भरने की दर (कहा गया है कि यह ऊर्जा बचाता है और त्वरित प्रतिक्रिया प्रदान करता है)
- N52H आर्क-आकार का मैग्नेट
- लंबी दूरी के FPV ड्रोन के लिए रैखिकता-केंद्रित कम-थ्रॉटल आउटपुट विवरण (कहा गया है)5" KV विकल्प दिखाए गए: BSC2306 KV1750 / KV1950 (BSC2207 के साथ भी संदर्भित)।5 KV1750 / KV1950)
निर्माण संगतता या सेटअप प्रश्नों के लिए (प्रोप/ESC चयन, 6S KV विकल्प, माउंटिंग), संपर्क करें support@rcdrone.top or देखें https://rcdrone.top/.
विशेषताएँ
मोटर डेटा
| मोटर मॉडल | MAD BSC2306 V1.0 | ध्रुव जोड़ी की संख्या | 12N14P |
| मोटर आकार | D:28.2 × 31.9 मिमी | रोटर संतुलन | ≤5 मिग्रा |
| प्रोपेलर माउंटिंग होल | M5 नट | मोटर माउंटिंग होल | D:16 M3×4 |
| शाफ्ट व्यास | IN: 4 मिमी | केबल लंबाई | 150 मिमी 20# Awg(काला) सिलिकॉन |

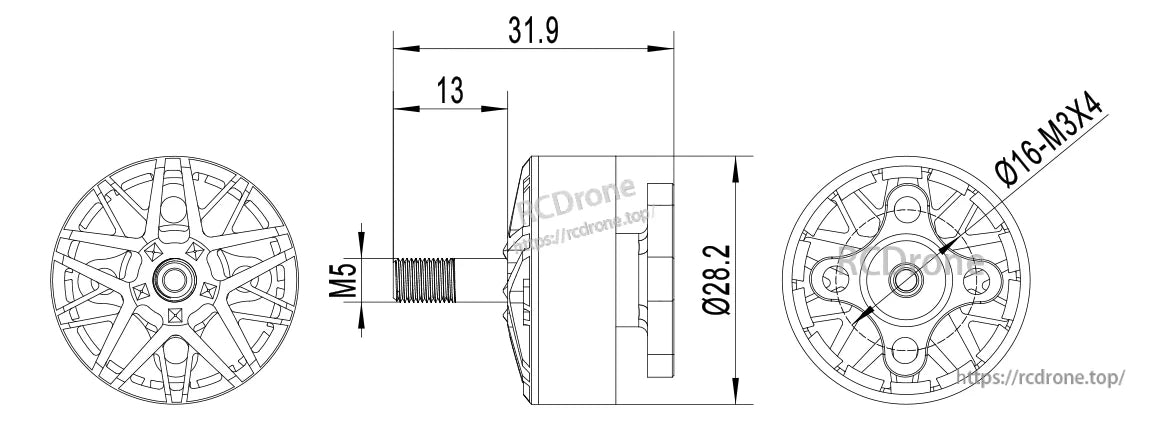

ड्राइंग और माउंट होल (आकार दिखाए गए)
- कुल लंबाई: 31.9
- थ्रेडेड शाफ्ट लंबाई: 13
- प्रोप शाफ्ट थ्रेड: M5
- व्यास: Ø28.2
- माउंटिंग पैटर्न: Ø16 - M3×4

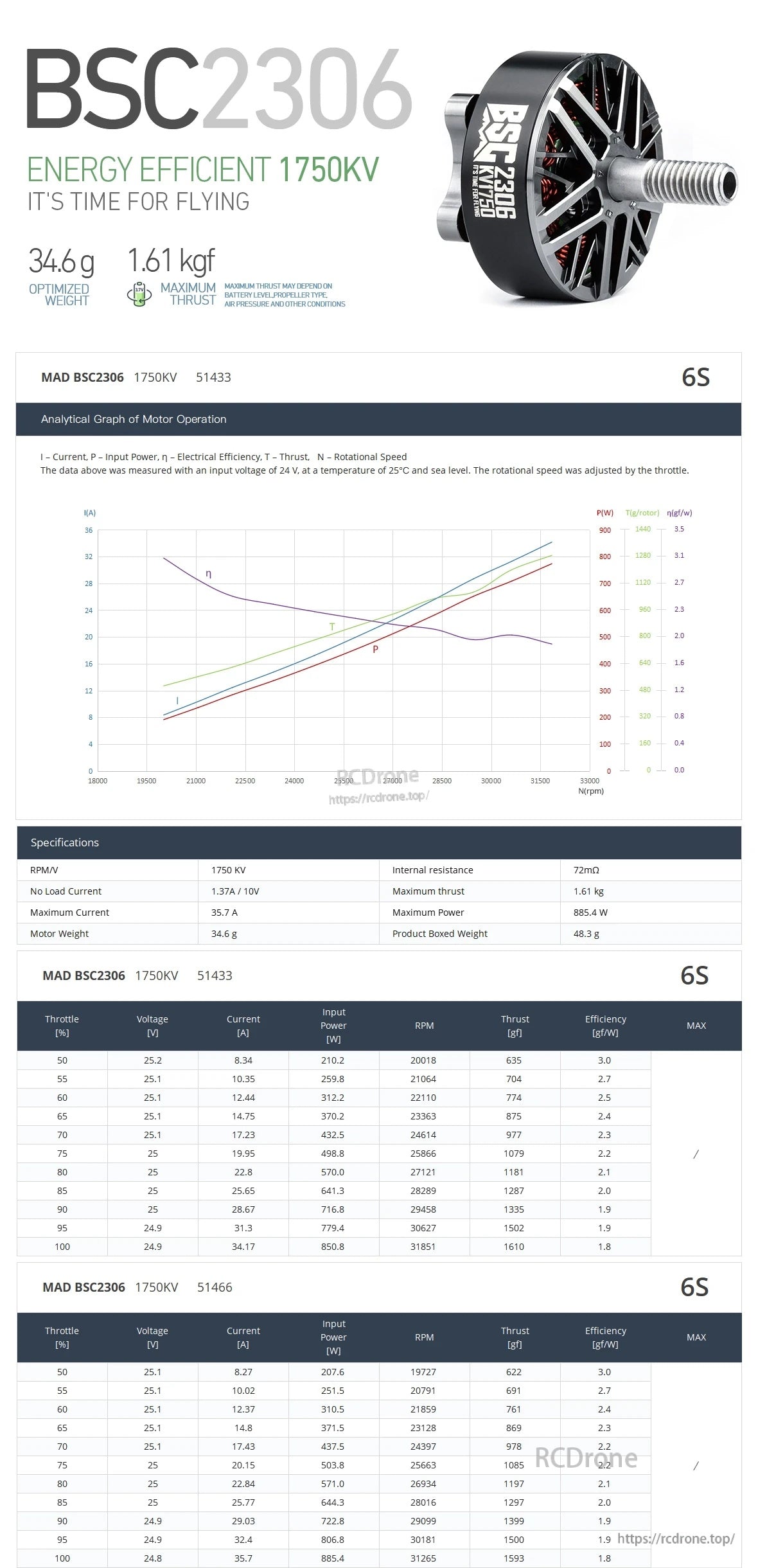

1750KV (6S) — MAD BSC2306
परीक्षण नोट (उल्लेखित): डेटा 24 V के इनपुट वोल्टेज पर, 25°C और समुद्र स्तर पर मापा गया; रोटेशनल स्पीड थ्रॉटल द्वारा समायोजित की गई। लीजेंड: I = करंट, P = इनपुट पावर, η = इलेक्ट्रिकल एफिशिएंसी, T = थ्रस्ट, N = रोटेशनल स्पीड।
| RPM/V | 1750 KV | आंतरिक प्रतिरोध | 72mΩ |
| नो लोड करंट | 1.37A / 10V | अधिकतम थ्रस्ट | 1.61 किलोग्राम |
| अधिकतम करंट | 35.7 A | अधिकतम पावर | 885.4 W |
| मोटर का वजन | 34.6 ग्राम | उत्पाद का पैक्ड वजन | 48.3 g |
1750KV (6S) प्रदर्शन तालिका — MAD BSC2306 1750KV 51433
| थ्रॉटल (%) | वोल्टेज (V) | करंट (A) | इनपुट पावर (W) | RPM | थ्रस्ट (gf) | कुशलता (gf/W) | अधिकतम |
|---|---|---|---|---|---|---|---|
| 50 | 25.2 | 8.34 | 210.2 | 20018 | 635 | 3.0 | / |
| 55 | 25.1 | 10.35 | 259.8 | 21064 | 704 | 2.7 | |
| 60 | 25.1 | 12.44 | 312.2 | 22110 | 774 | 2.5 | |
| 65 | 25.1 | 14.75 | 370.2 | 23363 | 875 | 2.4 | |
| 70 | 25.1 | 17.23 | 432.5 | 24614 | 977 | 2.3 | |
| 75 | 25 | 19.95 | 498.8 | 25866 | 1079 | 2.2 | |
| 80 | 25 | 22.8 | 570.0 | 27121 | 1181 | 2.1 | |
| 85 | 25 | 25.65 | 641.3 | 28289 | 1287 | 2.0 | |
| 90 | 25 | 28.67 | 716.8 | 29458 | 1335 | 1.9 | |
| 95 | 24.9 | 31.3 | 779.4 | 30627 | 1502 | 1.9 | |
| 100 | 24.9 | 34.17 | 850.8 | 31851 | 1610 | 1.8 |
1750KV (6S) प्रदर्शन तालिका — MAD BSC2306 1750KV 51466
| थ्रॉटल (%) | वोल्टेज (V) | करंट (A) | इनपुट पावर (W) | RPM | थ्रस्ट (gf) | कुशलता (gf/W) | अधिकतम |
|---|---|---|---|---|---|---|---|
| 50 | 25.1 | 8.27 | 207.6 | 19727 | 622 | 3.0 | / |
| 55 | 25.1 | 10.02 | 251.5 | 20791 | 691 | 2.7 | |
| 60 | 25.1 | 12.37 | 310.5 | 21859 | 761 | 2.4 | |
| 65 | 25.1 | 14.8 | 371.5 | 23128 | 869 | 2.3 | |
| 70 | 25.1 | 17.43 | 437.5 | 24397 | 978 | 2.2 | |
| 75 | 25 | 20.15 | 503.8 | 25663 | 1085 | 2.2 | |
| 80 | 25 | 22.84 | 571.0 | 26934 | 1197 | 2.1 | |
| 85 | 25 | 25.77 | 644.3 | 28016 | 1297 | 2.0 | |
| 90 | 24.9 | 29.03 | 722.8 | 29099 | 1399 | 1.9 | |
| 95 | 24.8 | 32.4 | 806.8 | 30181 | 1500 | 1.9 | |
| 100 | 24.8 | 35.7 | 885.4 | 31265 | 1593 | 1.8 |
1950KV (6S) — MAD BSC2306
परीक्षण नोट (उल्लेखित): डेटा 24 V के इनपुट वोल्टेज, 25°C और समुद्र स्तर पर मापा गया; घूर्णन गति थ्रॉटल द्वारा समायोजित की गई। अधिकतम थ्रस्ट बैटरी स्तर, प्रोपेलर प्रकार, वायु दबाव और अन्य परिस्थितियों पर निर्भर कर सकता है।
| RPM/V | 1950 KV | आंतरिक प्रतिरोध | 63mΩ |
| नो लोड करंट | 1.4A / 10V | अधिकतम थ्रस्ट | 1.64 किलोग्राम |
| अधिकतम करंट | 39.1 A | अधिकतम शक्ति | 872.5 W |
| मोटर का वजन | 34.6 g | उत्पाद का पैक वजन | 48.3 g |
1950KV (6S) प्रदर्शन तालिका — MAD BSC2306 1950KV 51466
| थ्रॉटल (%) | वोल्टेज (V) | करंट (A) | इनपुट पावर (W) | RPM | थ्रस्ट (gf) | कुशलता (gf/W) | अधिकतम |
|---|---|---|---|---|---|---|---|
| 50 | 23.8 | 9.02 | 214.7 | 18275 | 619 | 2.9 | / |
| 55 | 23.72 | 11.11 | 263.5 | 19646 | 725 | 2.7 | |
| 60 | 23.6 | 13.52 | 319.1 | 21147 | 838 | 2.6 | |
| 65 | 23.47 | 16.26 | 381.6 | 22428 | 959 | 2.5 | |
| 70 | 23.36 | 19.29 | 450.6 | 23681 | 1076 | 2.4 | |
| 75 | 23.25 | 22.15 | 515.0 | 24812 | 1174 | 2.3 | |
| 80 | 23.12 | 25.22 | 583.1 | 25881 | 1264 | 2.2 | |
| 85 | 23.01 | 28.05 | 645.4 | 26669 | 1354 | 2.1 | |
| 90 | 22.82 | 31.6 | 721.1 | 27631 | 1457 | 2.0 | |
| 95 | 22.61 | 35.16 | 795.0 | 28338 | 1482 | 1.9 | |
| 100 | 22.42 | 37.6 | 843.0 | 29010 | 1591 | 1.9 |
1950KV (6S) प्रदर्शन तालिका — MAD BSC2306 1950KV 51466 (सेट 2)
| थ्रॉटल (%) | वोल्टेज (V) | करंट (A) | इनपुट पावर (W) | RPM | थ्रस्ट (gf) | कुशलता (gf/W) | अधिकतम |
|---|---|---|---|---|---|---|---|
| 50 | 23.75 | 10.18 | 241.8 | 18100 | 631 | 2.6 | / |
| 55 | 23.66 | 12.36 | 292.4 | 19336 | 734 | 2.5 | |
| 60 | 23.53 | 14.73 | 346.6 | 20748 | 843 | 2.4 | |
| 65 | 23.41 | 17.61 | 412.3 | 22200 | 965 | 2.3 | |
| 70 | 23.29 | 20.67 | 481.4 | 23414 | 1086 | 2.3 | |
| 75 | 23.17 | 23.8 | 551.4 | 24463 | 1198 | 2.2 | |
| 80 | 23.05 | 26.88 | 619.6 | 25441 | 1284 | 2.1 | |
| 85 | 22.92 | 29.47 | 675.5 | 26152 | 1374 | 2.0 | |
| 90 | 22.74 | 32.78 | 745.4 | 26961 | 1478 | 2.0 | |
| 95 | 22.52 | 36.51 | 822.2 | 27728 | 1557 | 1.9 | |
| 100 | 22.32 | 39.09 | 872.5 | 28107 | 1643 | 1.9 |

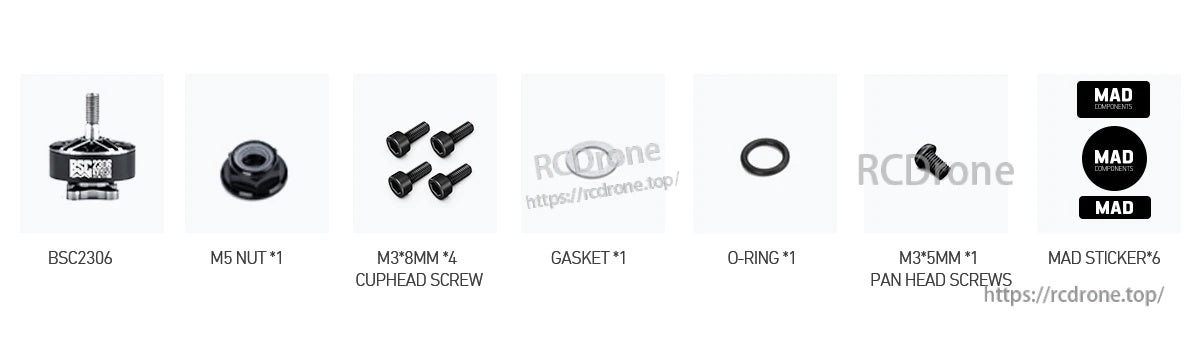

क्या शामिल है
- BSC2306 मोटर
- M5 नट ×1
- M3×8 मिमी कपहेड स्क्रू ×4
- गास्केट ×1
- O-रिंग ×1
- M3×5 मिमी पैन हेड स्क्रू ×1
- MAD स्टिकर ×6
अनुप्रयोग
- FPV ड्रोन निर्माण जो MAD BSC2306 V1 का उपयोग करते हैं।0 मोटर्स
- 5 इंच, 6 इंच, और 7 इंच प्रोपेलर सेटअप (सूचीबद्ध ESC और बैटरी सिफारिशों के साथ)
विवरण
MAD BSC2306 V1.0 मोटर के आयामों की सूची में 28.2 मिमी बाहरी व्यास, 31.9 मिमी कुल लंबाई, और 16 मिमी M3x4 माउंटिंग पैटर्न शामिल हैं।

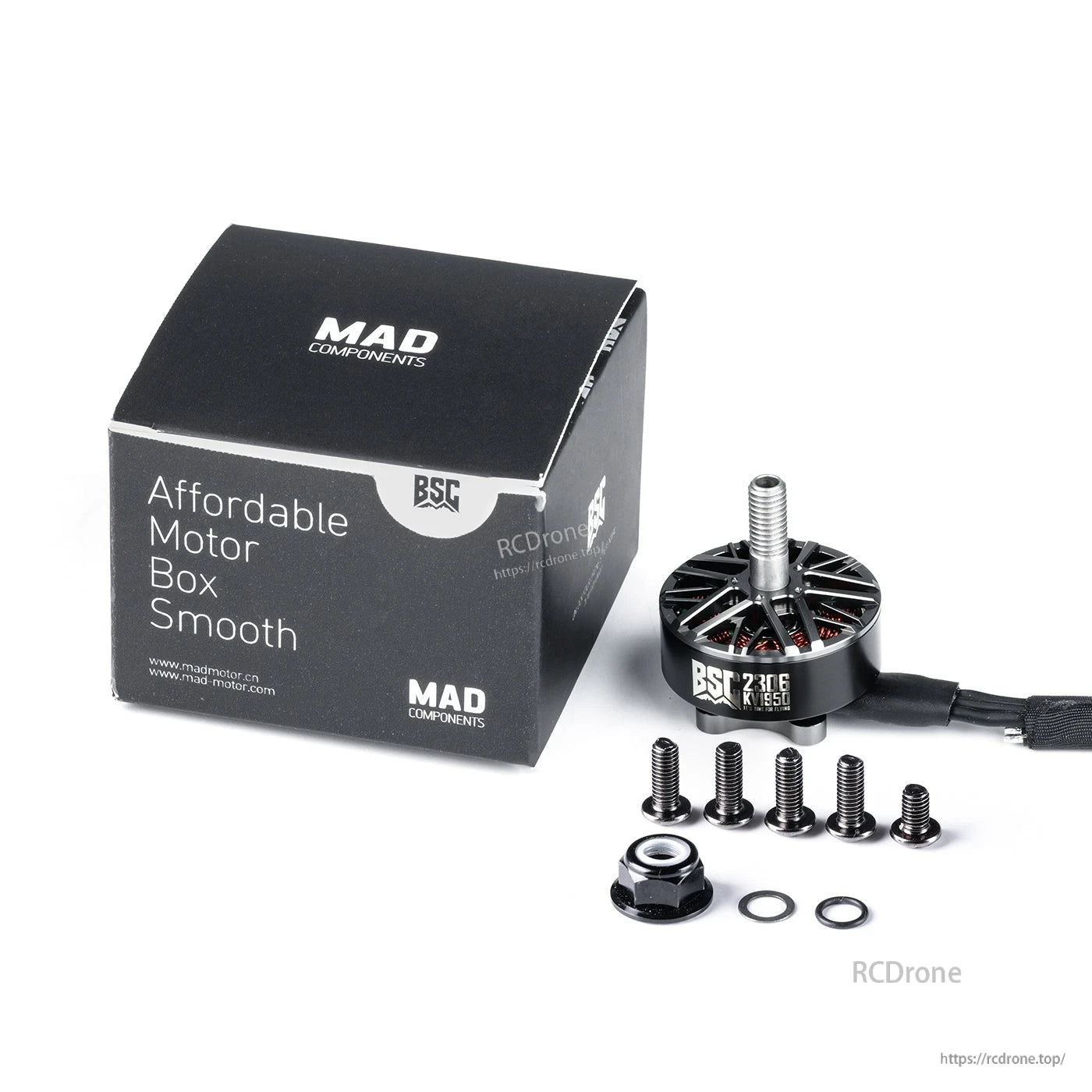

MAD BSC2306 V1.0 मोटर एक नट, माउंटिंग स्क्रू, गैसकेट, O-रिंग, और स्थापना के लिए MAD स्टिकर सेट के साथ आती है।

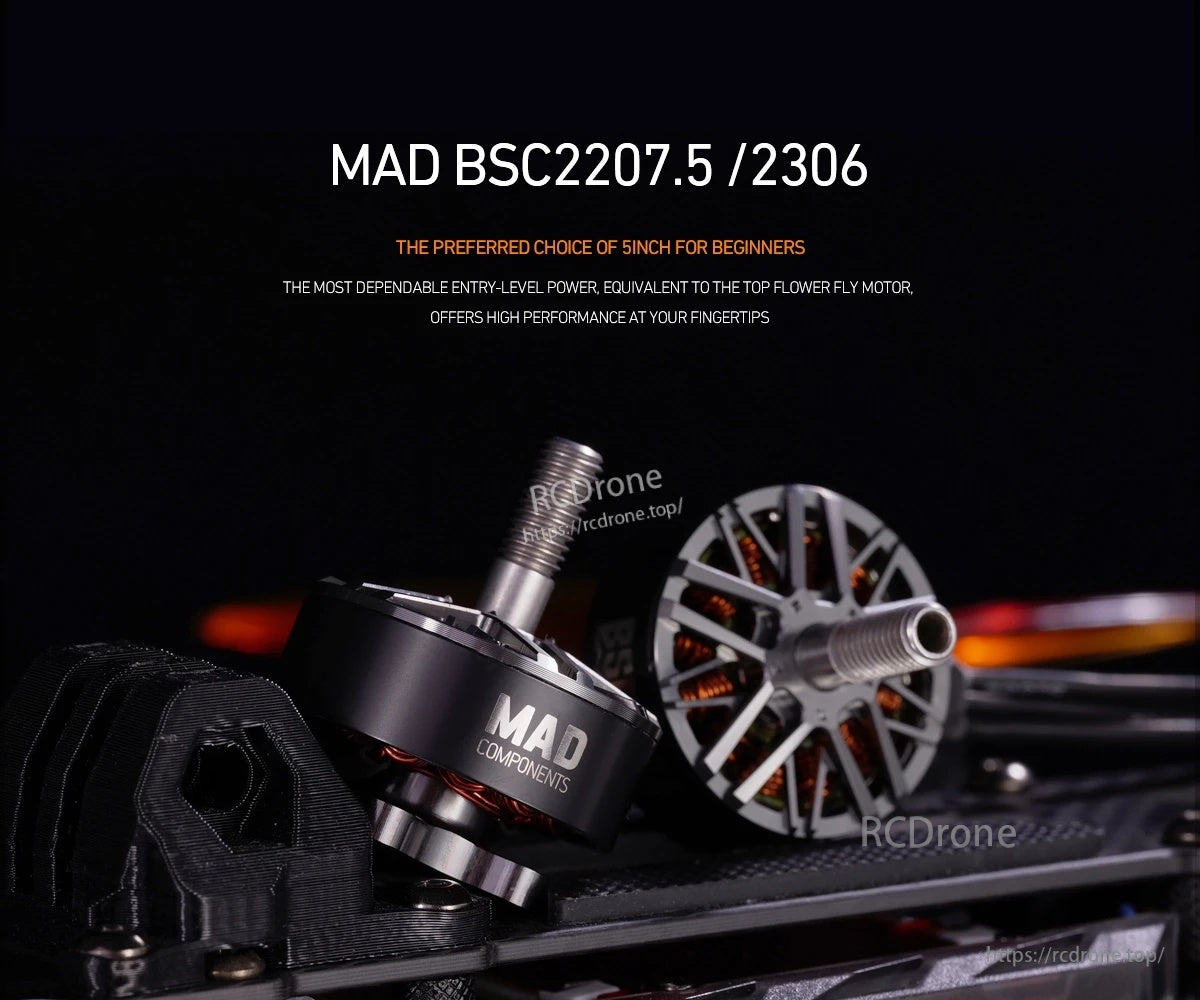

MAD BSC2306 FPV ड्रोन मोटर में MAD Components ब्रांडिंग के साथ एक कॉम्पैक्ट काला आवरण और साफ, सीधी स्थापना के लिए दृश्य तांबे की लपेटनें हैं।

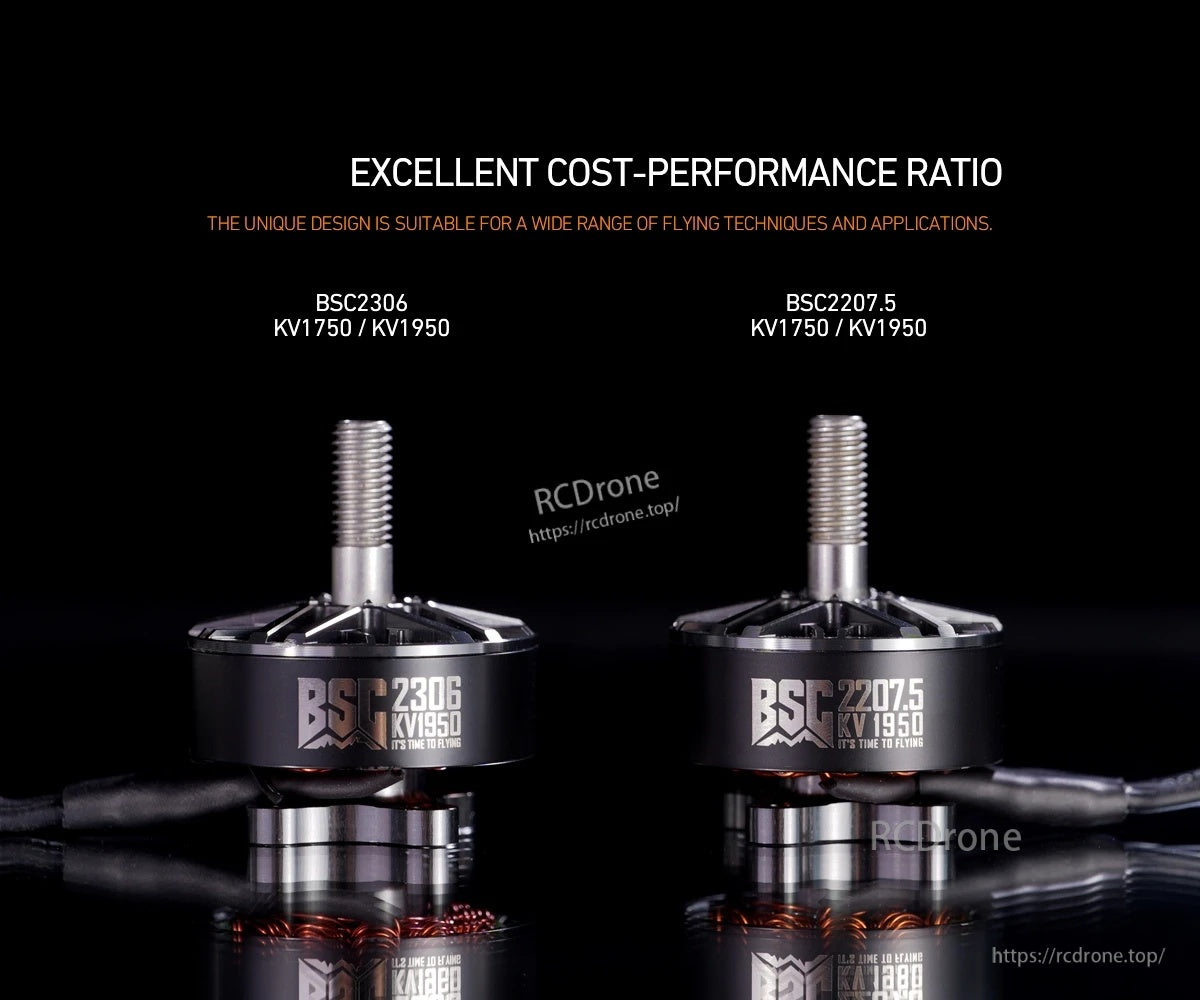

MAD BSC2306 मोटर में एक थ्रेडेड शाफ्ट के साथ एक चांदी की घंटी और आसान पहचान के लिए स्पष्ट रूप से लेबल किया गया KV1950 मार्किंग है।

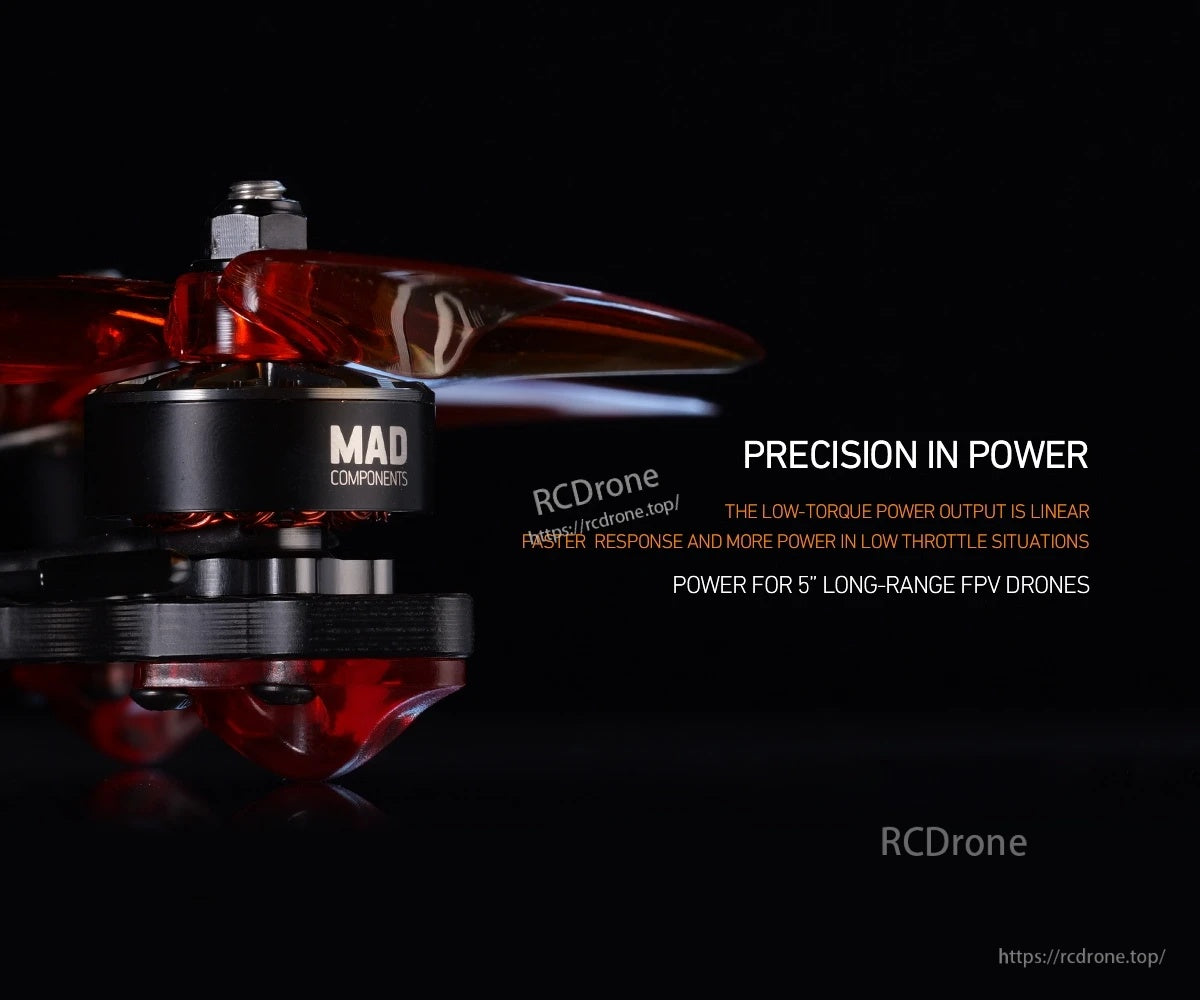

MAD BSC2306 V1.0 FPV ड्रोन मोटर 5-इंच लंबे रेंज के निर्माण के लिए स्थित है और रैखिक कम-थ्रॉटल पावर डिलीवरी पर जोर देती है।

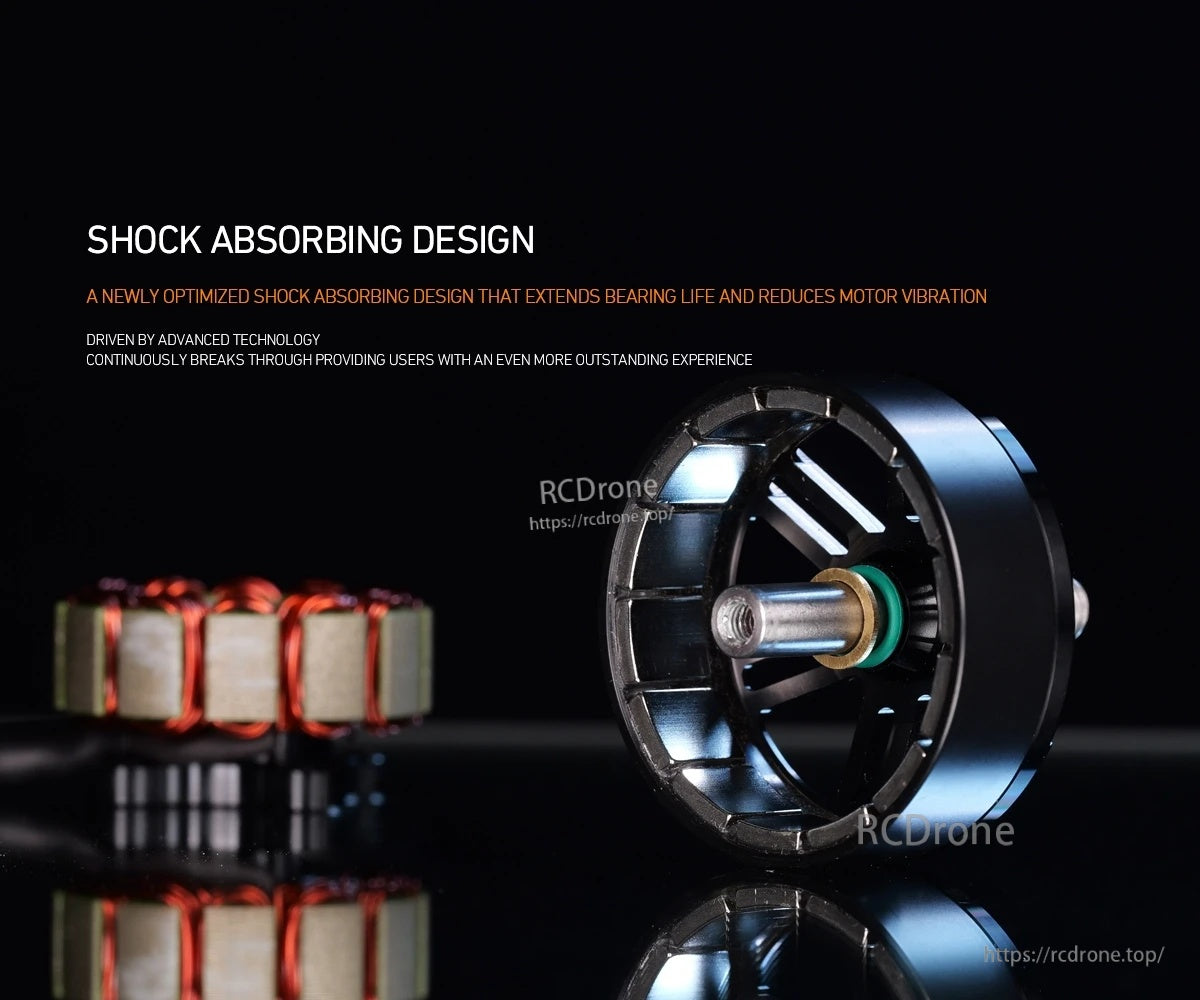

MAD BSC2306 V1.0 मोटर में एक शॉक-एब्जॉर्बिंग डिज़ाइन है जो कंपन को कम करने और बेयरिंग की उम्र बढ़ाने के लिए बनाया गया है।

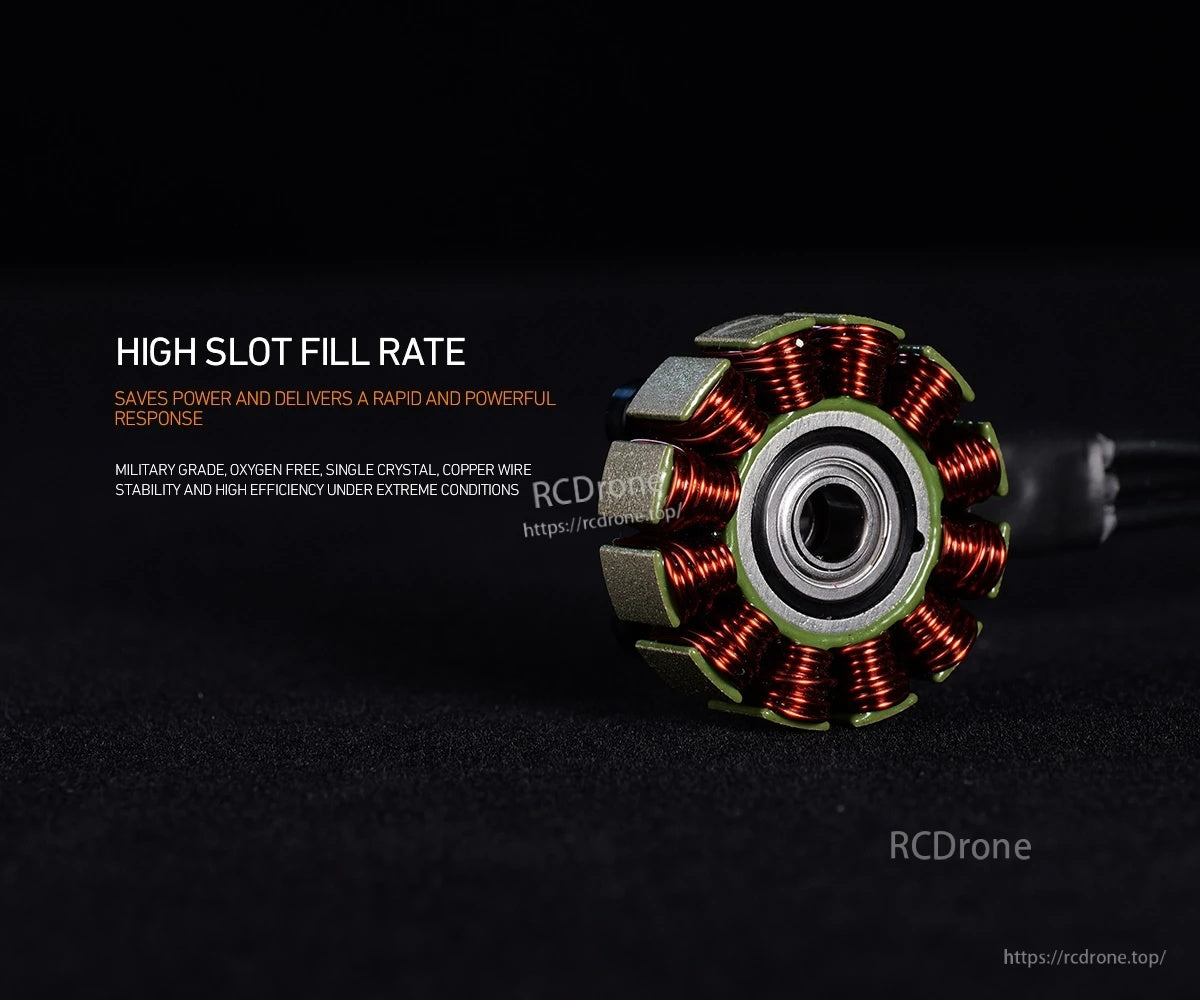

MAD BSC2306 V1.0 मोटर में उच्च स्लॉट भरने वाला स्टेटर है जिसमें केंद्र बेयरिंग के चारों ओर तंग लिपटे तांबे के कॉइल हैं।

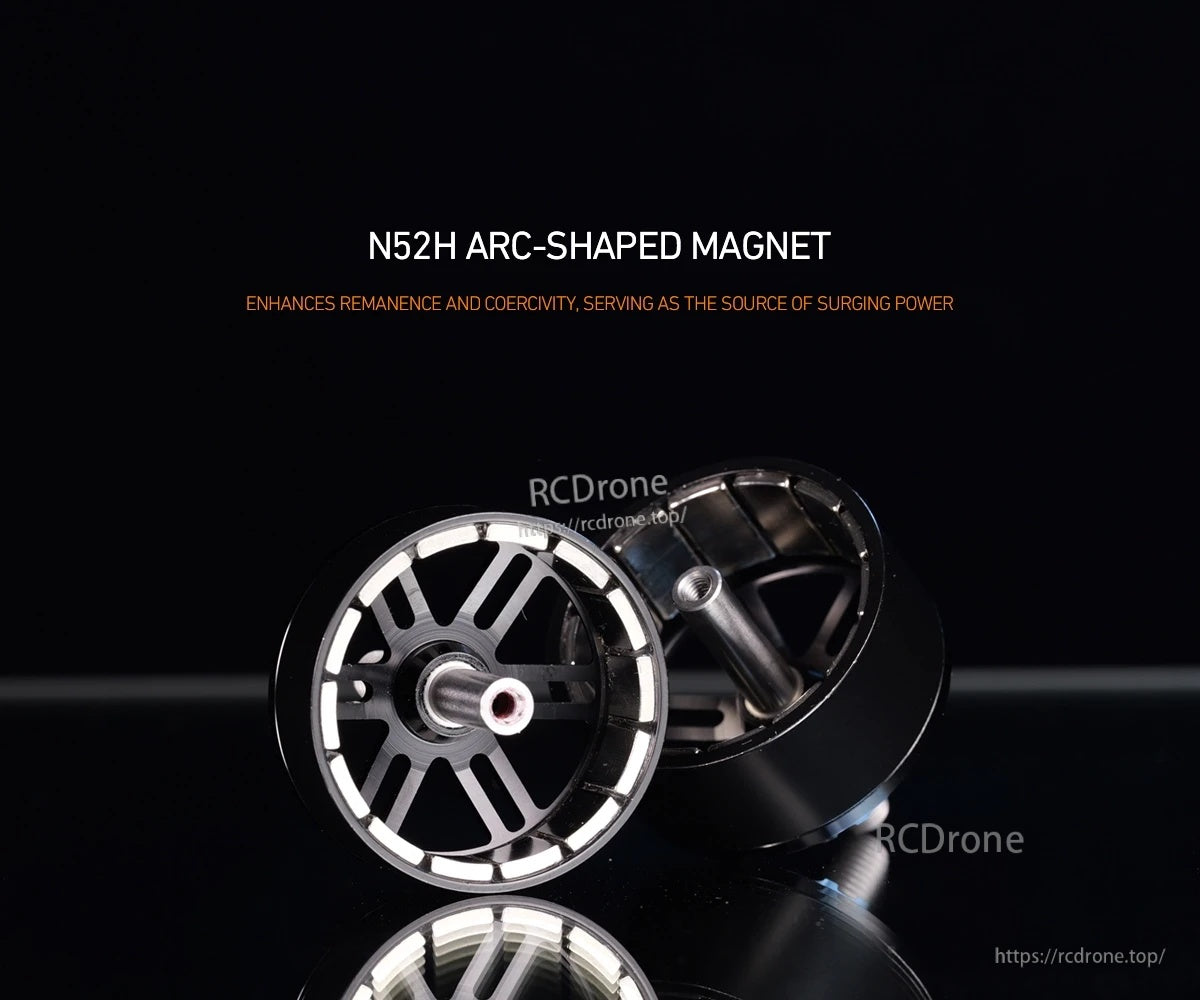

MAD BSC2306 V1.0 मोटर में बेल के अंदर N52H आर्क-आकार के मैग्नेट का उपयोग किया गया है जो एक साफ, मजबूत रोटर असेंबली प्रदान करता है।

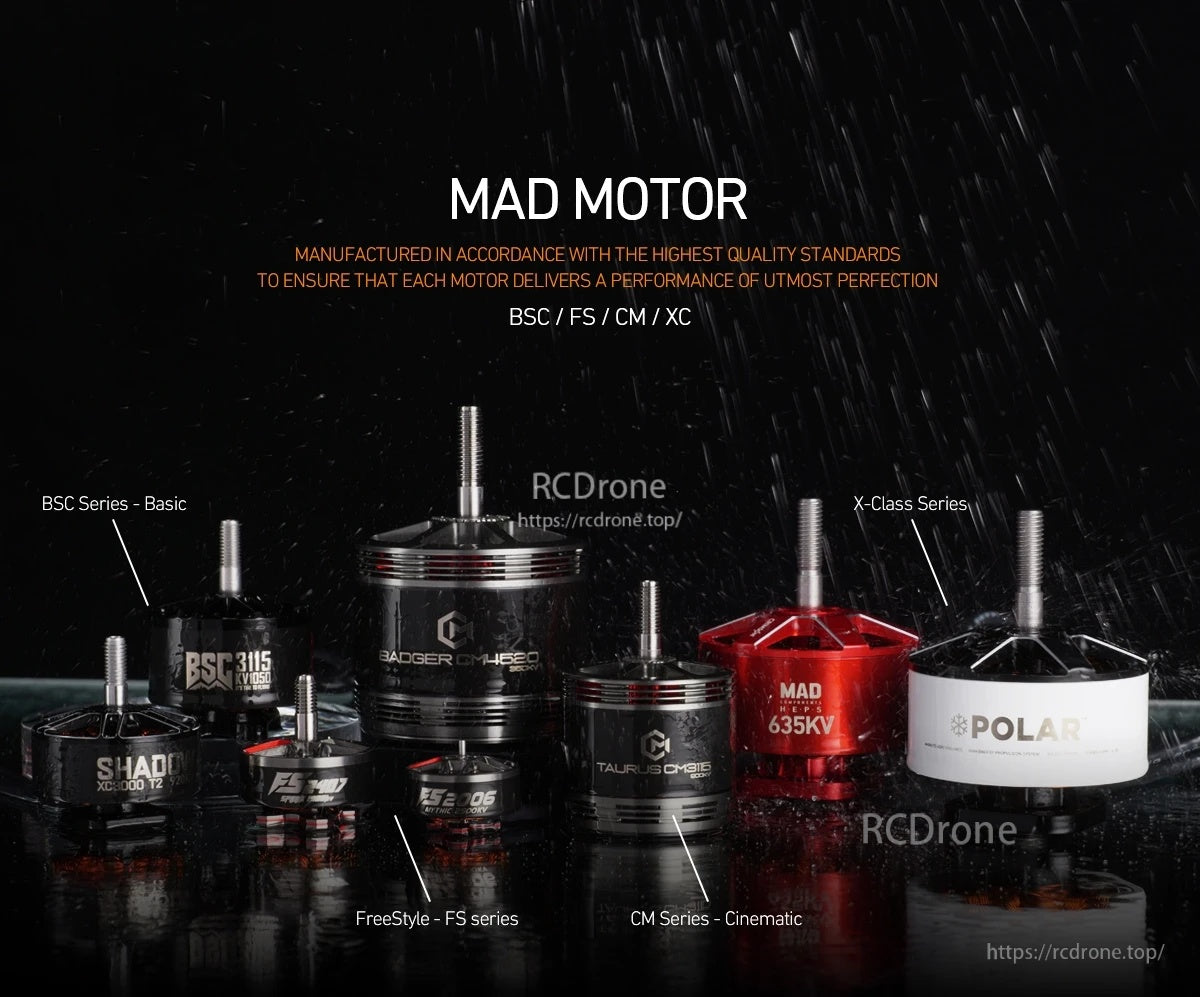

MAD मोटर विभिन्न निर्माण शैलियों के लिए BSC, फ्रीस्टाइल, सिनेमा, और X-क्लास श्रृंखला में FPV ब्रशलेस मोटर विकल्पों की एक श्रृंखला प्रदान करता है।
MAD BSC2306 V1.0 1750KV मोटर 6S सेटअप के लिए रेटेड है और फिट योजना के लिए 34.6g वजन और 16.1mm लंबाई जैसे प्रमुख आयामों की सूची देता है।

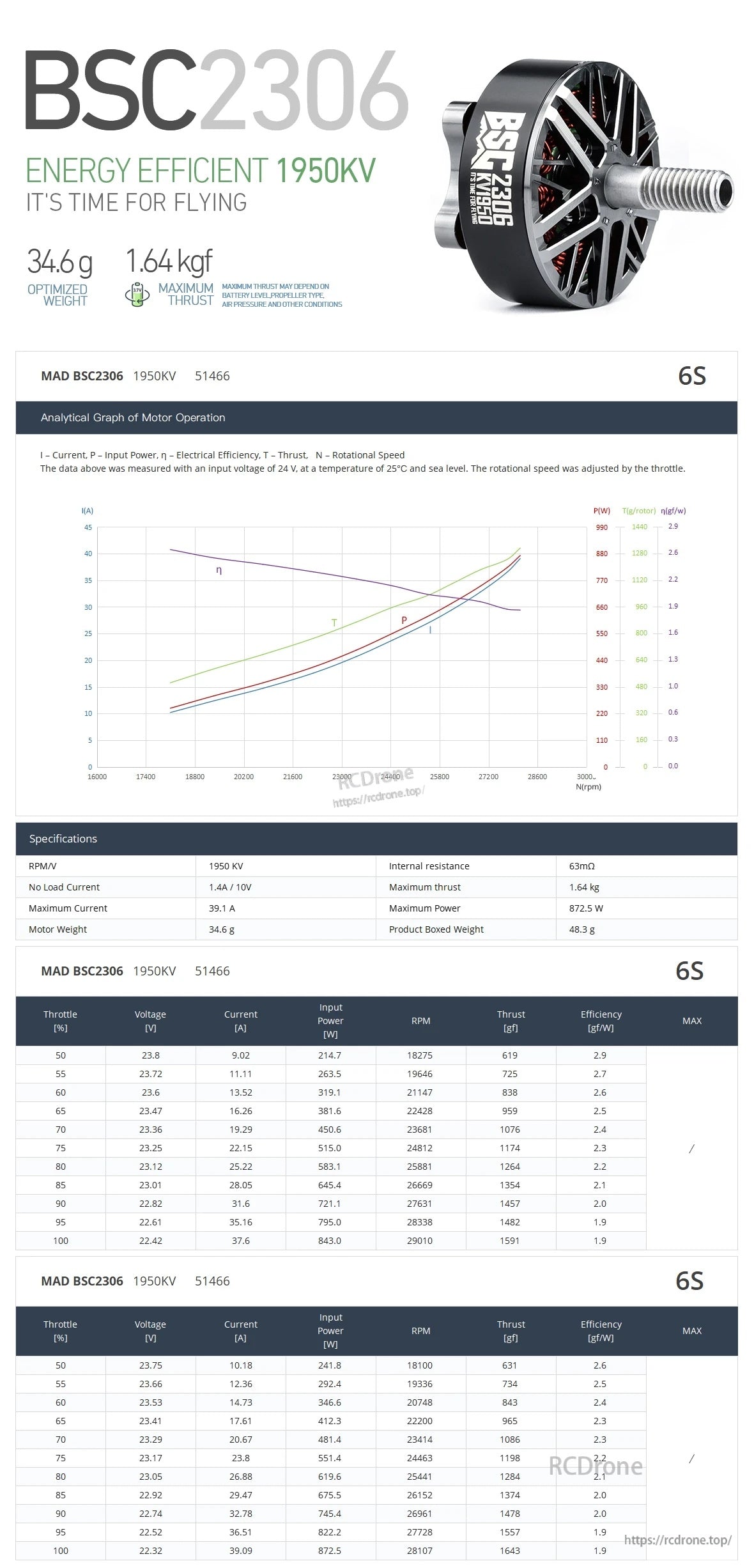

MAD BSC2306 V1.0 मोटर 1950KV पर रेटेड है और प्रदर्शन तालिकाओं में 34.6g वजन के साथ 1.64kg तक के थ्रस्ट की सूची देता है।
