MAD X8025 IPE V1.0 190KV ईवीटीओएल एयरप्लेन ड्रोन मोटर, IP35, 12S, 21.7kg अधिकतम थ्रस्ट

MAD

$448.50 USD

बिक्री बिक गया

Taxes included. शिपिंग की गणना चेकआउट के समय की जाती है।

KV विकल्प 190KV

मात्रा

पूरी जानकारी देखें

अवलोकन

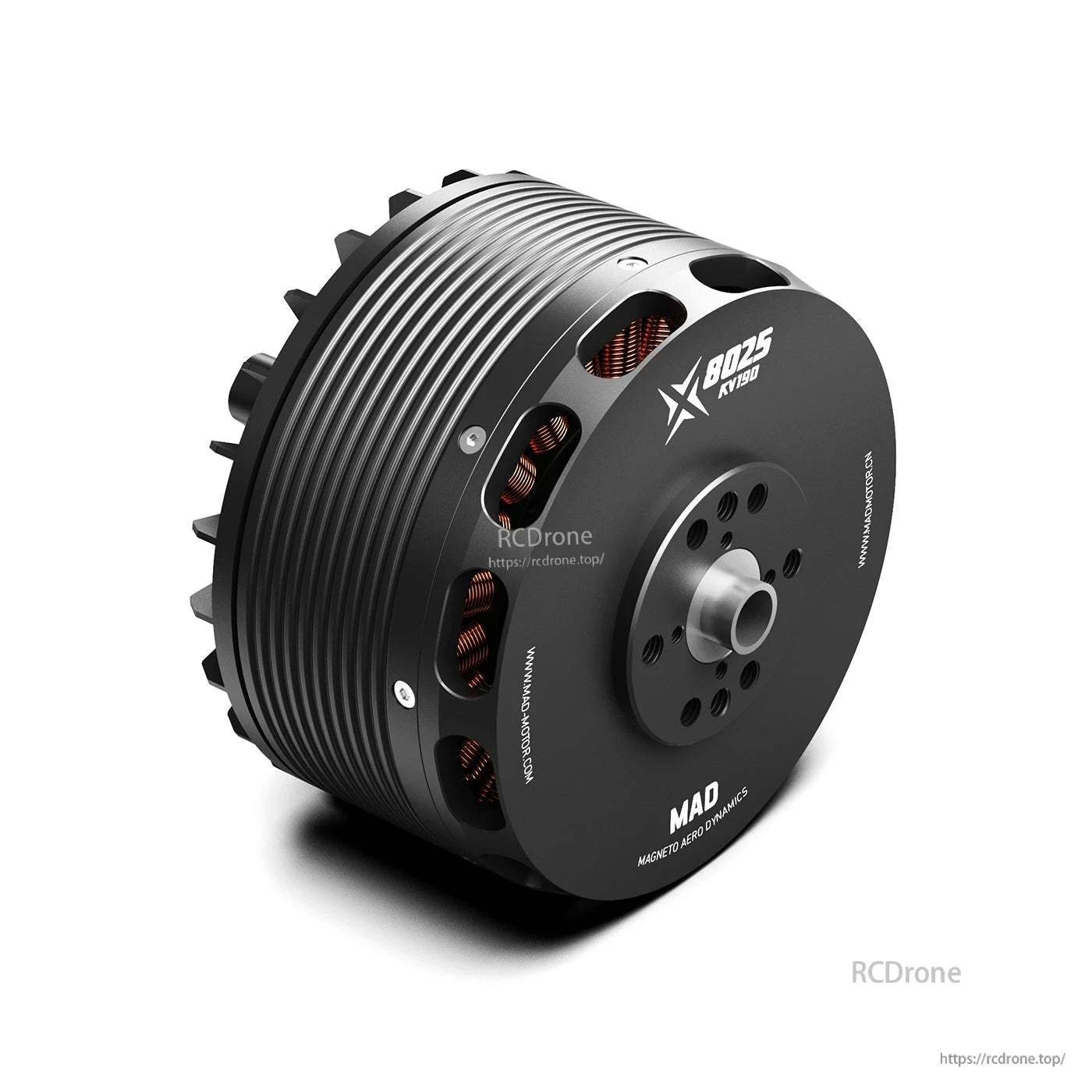

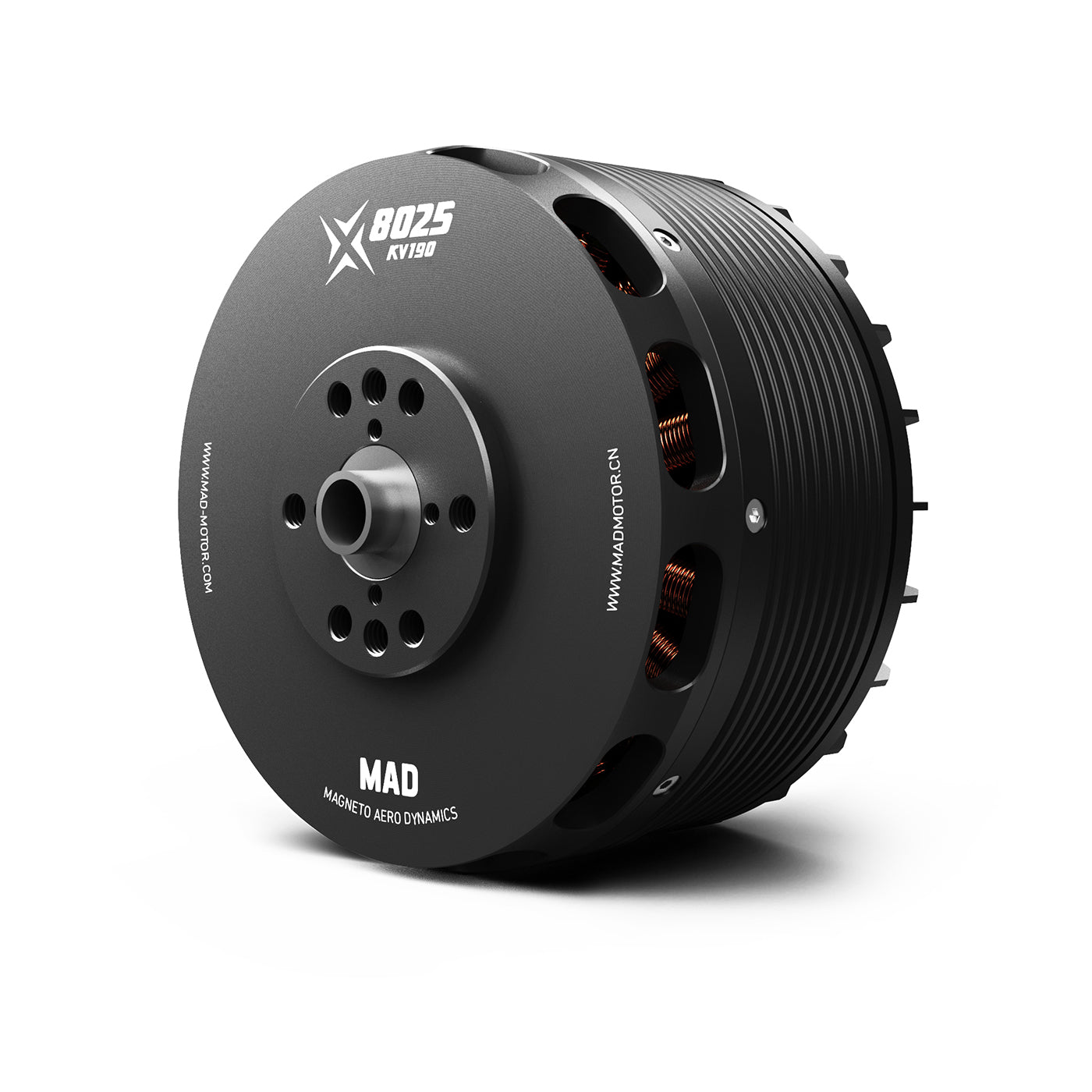

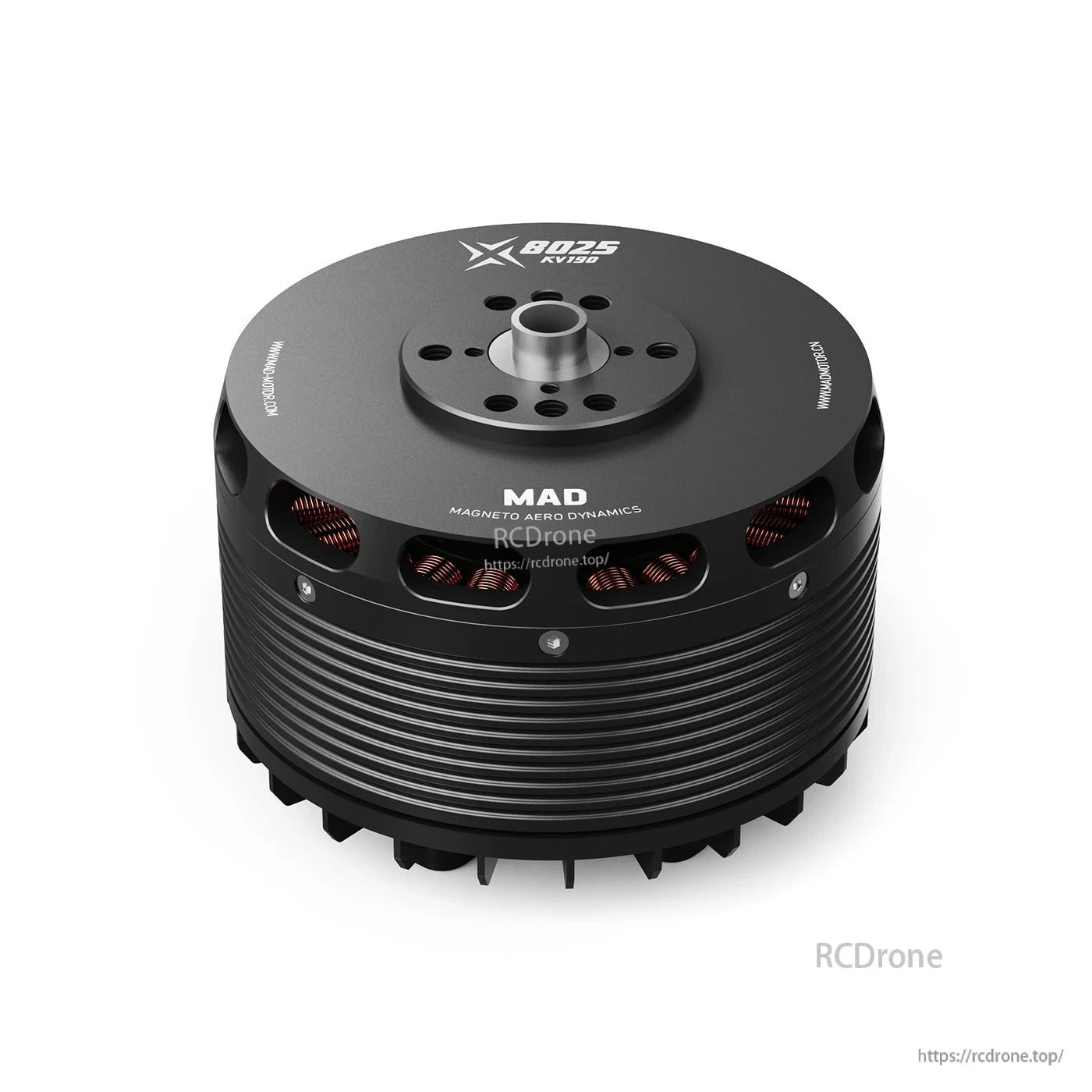

MAD X8025 एक eVTOL विमान ड्रोन मोटर (MAD X8025 IPE V1.0) है जिसमें 12S संचालन के लिए 190KV विकल्प डेटा प्रदान किया गया है। इसमें प्रकाशित मोटर निर्माण डेटा, माउंटिंग ड्राइंग आयाम, सहायक सूची, और प्रोपेलर परीक्षण तालिकाएँ (23x10 / 24x10 / 25x10) शामिल हैं।

मुख्य विशेषताएँ

190KV मोटर विकल्प डेटा प्रदान किया गया (MAD X8025 IPE 190KV)
एंटीकोरोसिव स्टेटर
केंद्रीय ताप अपव्यय: हाँ
सुरक्षा की डिग्री: IP35
रोटर संतुलन: ≤20 मिग्रा

विशेषताएँ

मोटर डेटा (MAD X8025 IPE V1.0)

मोटर मॉडल	MAD X8025 IPE V1.0
ध्रुव जोड़ी की संख्या	14
स्टेटर	एंटीकोरोसिव
वार्निश तार डिग्री	220 C
मोटर आकार	D:90 72.15 मिमी
मोटर संतुलन	180 C
सुरक्षा की डिग्री	IP35
केबल की लंबाई	100 मिमी (विस्तारित एनामेल तार)
गति के बल से गर्मी का निपटान	हाँ
रोटर संतुलन	≤20 मिग्रा
प्रोपेलर माउंटिंग होल	D:20 M3 4, M10 नट
मोटर संतुलन	≤30 मिग्रा
शाफ्ट व्यास	IN: 12 मिमी
मोटर माउंटिंग होल	D:45 M5 4
बियरिंग	EZO 6900ZZ*3
विघटनकारी परीक्षण	500 V

प्रकाशित विनिर्देश (MAD X8025 IPE 190KV, 12S)

RPM/V	190 KV
नो लोड करंट	6.0A / 20V
मोटर का वजन	1016 ग्राम
अधिकतम धारा	147 ए
अधिकतम थ्रस्ट	21.7 किलोग्राम
नामांकित वोल्टेज	12S लिपो बैटरी
आंतरिक प्रतिरोध	80ma9
अधिकतम शक्ति	6023 W
अधिकतम टॉर्क	6.7 Nm
अनुशंसित ESC	MAD AMPX 150A (5-14S)
अनुशंसित प्रोपेलर्स	23x10, 24x10, 25x10
अनुशंसित बैटरी थ्रस्ट	6.5~9.0 kgf
सिंगल रोटर टेक-ऑफ वजन	6.5kg ~ 9kg
यूएवी टेक-ऑफ वजन	12S-25"/36kg-क्वाडकॉप्टर; 54kg-हेक्साकॉप्टर; 72kg-ऑक्टोकॉप्टर

प्रॉप टेस्ट डेटा (12S) b 23x10

थ्रॉटल (%)	वोल्टेज (V)	करंट (A)	इनपुट पावर (W)	आउटपुट पावर (W)	टॉर्क (N b7m)	RPM	थ्रस्ट (gf)	कुशलता (gf/W)	अधिकतम
30	43.87	6.79	297.9	148.7	0.577	2461	1894	6.4
35	43.85	9.44	413.9	227.7	0.764	2846	2520	6.1
40	43.71	12.83	560.8	348.6	1.018	3270	3402	6.1
45	43.74	17.15	750.1	498.3	1.297	3669	4338	5.8
50	43.52	21.54	937.4	659.6	1.561	4035	5280	5.6
55	43.46	26.82	1165.6	847.4	1.865	4339	6184	5.3
60	43.31	32.41	1403.7	1053.5	2.145	4690	7258	5.2	74 C
65	43.26	39.28	1699.3	1297.2	2.468	5019	8371	4.9
70	43.05	47.47	2043.6	1601.8	2.850	5367	9599	4.7
75	42.93	56.92	2443.6	1947.9	3.261	5704	10925	4.5
80	42.62	68.4	2915.2	2362.4	3.743	6027	12192	4.2
85	42.39	83.38	3534.5	2859.0	4.294	6358	13952	3.9
90	42.12	96.22	4052.8	3303.0	4.707	6701	15425	3.8
95	41.87	112.81	4723.4	3871.1	5.325	6942	16958	3.6
100	41.52	125.47	5209.5	4235.3	5.618	7199	18002	3.5

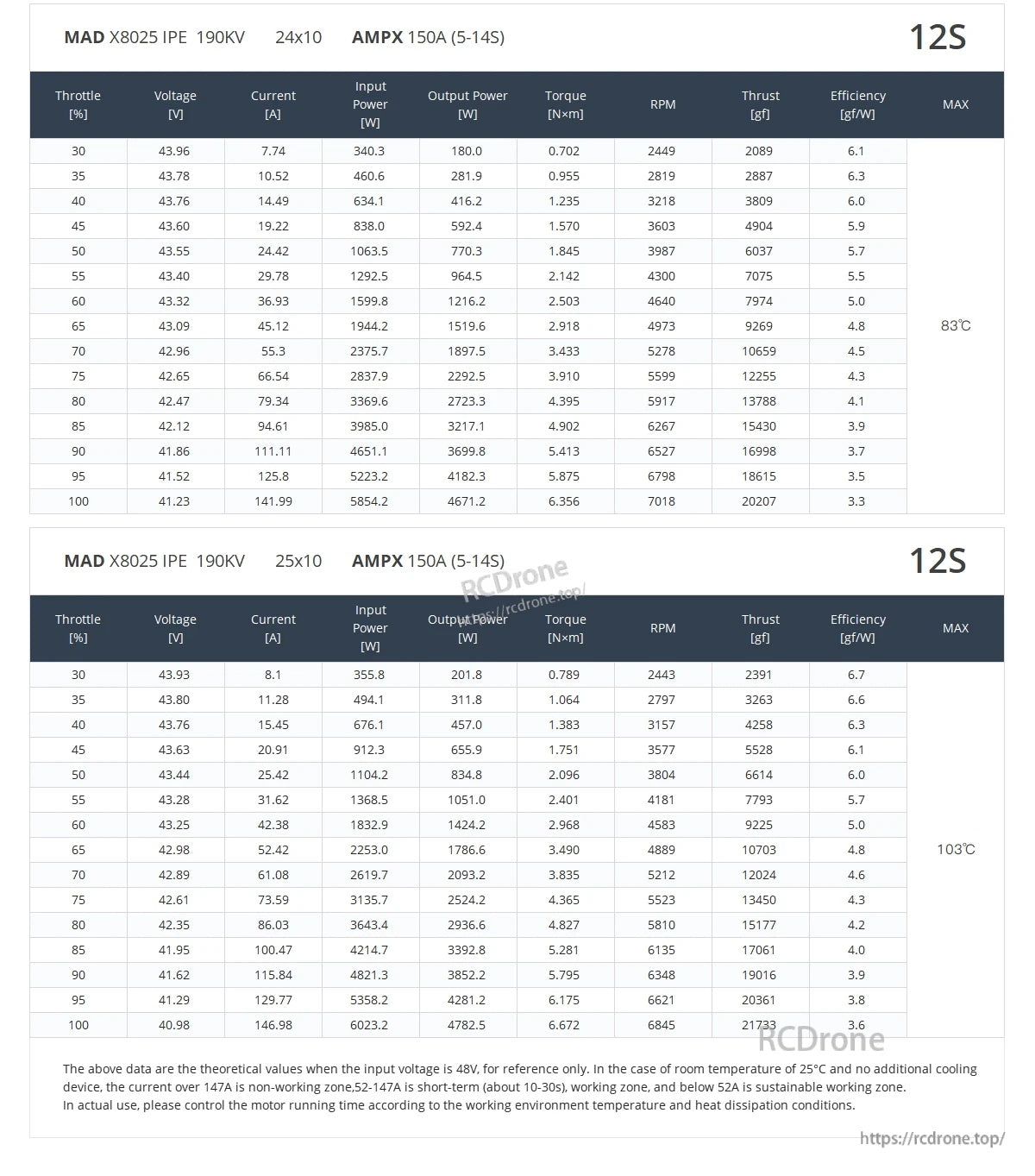

प्रॉप टेस्ट डेटा (12S) b 24x10

थ्रॉटल (%)	वोल्टेज (V)	करंट (A)	इनपुट पावर (W)	आउटपुट पावर (W)	टॉर्क (N b7m)	RPM	थ्रस्ट (gf)	कुशलता (gf/W)	अधिकतम
30	43.96	7.74	340.3	180.0	0.702	2449	2089	6.1
35	43.78	10.52	460.6	281.9	0.955	2819	2887	6.3
40	43.76	14.49	634.1	416.2	1.235	3218	3809	6.0
45	43.60	19.22	838.0	592.4	1.570	3603	4904	5.9
50	43.55	24.42	1063.5	770.3	1.845	3987	6037	5.7
55	43.40	29.78	1292.5	964.3	2.142	4300	7075	5.5
60	43.32	36.93	1599.8	1216.2	2.503	4640	7974	5.0	83 C
65	43.09	45.12	1944.2	1519.6	2.918	4973	9269	4.8
70	42.96	55.3	2375.7	1897.5	3.433	5278	10659	4.5
75	42.65	66.54	2837.9	2292.5	3.910	5599	12255	4.3
80	42.47	79.34	3369.6	2723.6	4.395	5917	13788	4.1
85	42.12	94.61	3985.0	3217.1	4.902	6267	15430	3.9
90	41.86	111.11	4651.1	3699.8	5.413	6527	16998	3.7
95	41.52	125.8	5223.2	4182.3	5.875	6798	18615	3.5
100	41.23	141.99	5854.2	4671.2	6.356	7018	20207	3.3

प्रोप टेस्ट डेटा (12S) b 25x10

थ्रॉटल (%)	वोल्टेज (V)	करंट (A)	इनपुट पावर (W)	आउटपुट पावर (W)	टॉर्क (N b7m)	RPM	थ्रस्ट (gf)	कुशलता (gf/W)	अधिकतम
30	43.93	8.1	355.8	201.8	0.789	2443	2391	6.7
35	43.80	11.28	494.1	311.8	1.064	2797	3263	6.6
40	43.76	15.45	676.1	457.0	1.383	3157	4258	6.3
45	43.63	20.91	912.3	655.9	1.751	3577	5528	6.1
50	43.44	25.42	1104.2	834.8	2.096	3804	6614	6.0
55	43.28	31.62	1368.5	1051.0	2.401	4181	7793	5.7
60	43.25	42.38	1832.9	1424.2	2.968	4583	9225	5.0
65	42.98	52.42	2253.0	1786.6	3.490	4889	10703	4.8
70	42.89	61.08	2619.7	2093.2	3.835	5212	12024	4.6
75	42.61	73.59	3135.7	2524.2	4.365	5523	13450	4.3
80	42.35	86.03	3643.4	2936.6	4.827	5810	15177	4.2
85	41.95	100.47	4214.7	3392.8	5.281	6135	17061	4.0
90	41.62	115.84	4821.3	3852.2	5.795	6348	19016	3.9
95	41.29	129.77	5358.2	4281.2	6.175	6621	20361	3.8
100	40.98	146.98	6023.5	4782.5	6.672	6845	21733	3.6	103 C

परीक्षण नोट्स (प्रकाशित शीट से)

अधिकतम थ्रस्ट बैटरी स्तर, प्रोपेलर प्रकार, वायु दबाव और अन्य परिस्थितियों पर निर्भर कर सकता है।

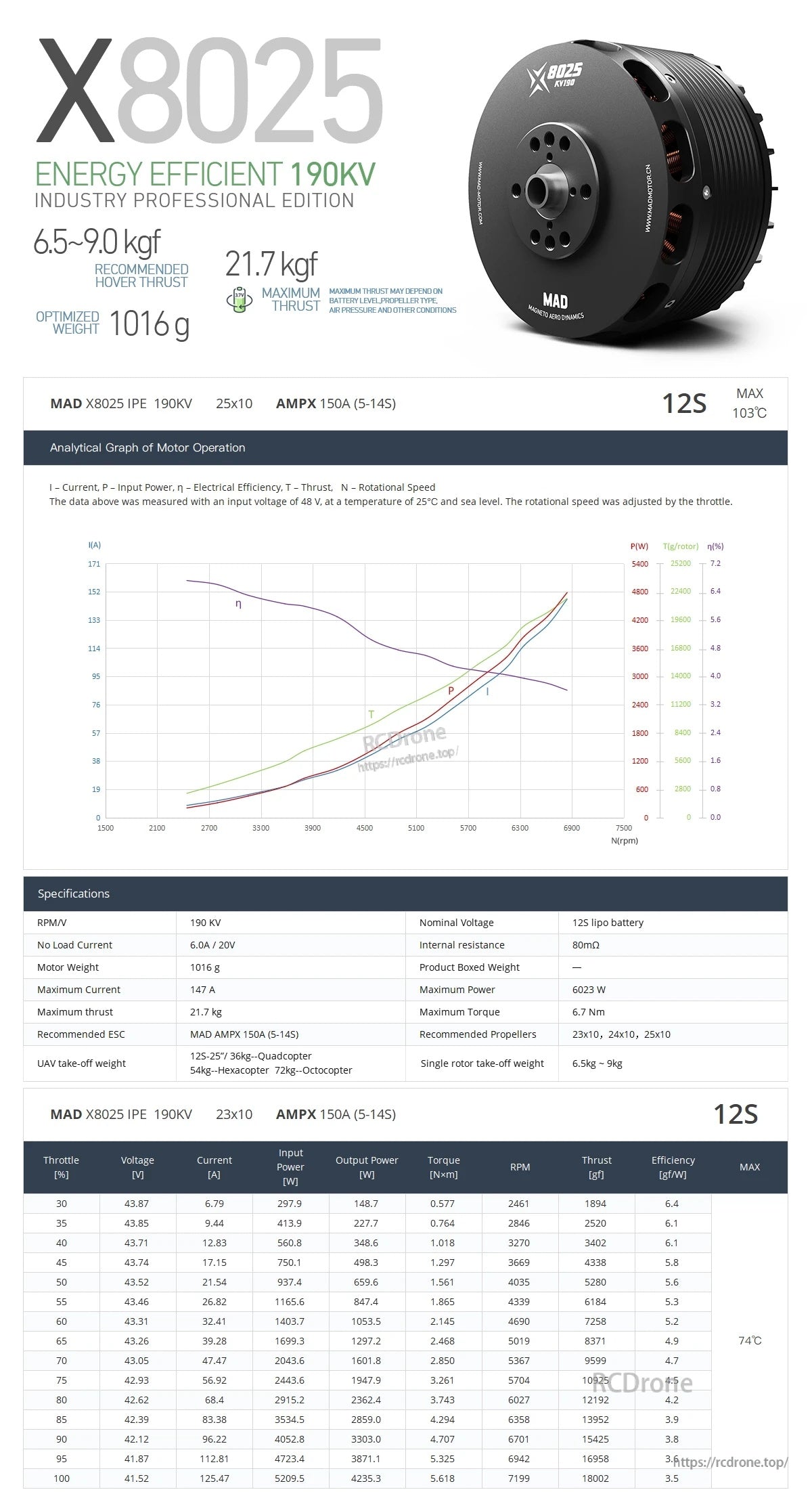

विश्लेषणात्मक ग्राफ नोट्स: I = करंट, P = इनपुट पावर, b7 = इलेक्ट्रिकल दक्षता, T = थ्रस्ट, N = घूर्णन गति।
उपरोक्त डेटा 48 V के इनपुट वोल्टेज, 25 C के तापमान और समुद्र स्तर पर मापा गया था। घूर्णन गति को थ्रॉटल द्वारा समायोजित किया गया था।
उपरोक्त डेटा 48V के इनपुट वोल्टेज के लिए सैद्धांतिक मान हैं, केवल संदर्भ के लिए। कमरे के तापमान के मामले में बिना अतिरिक्त कूलिंग डिवाइस के, 147A से अधिक करंट कार्यशील क्षेत्र नहीं है। 52-147A अल्पकालिक (लगभग 10-30 सेकंड) कार्यशील क्षेत्र है, और 52A से नीचे स्थायी कार्यशील क्षेत्र है।वास्तविक उपयोग में, कृपया मोटर चलाने के समय को कार्य वातावरण के तापमान और गर्मी के निपटान की स्थितियों के अनुसार नियंत्रित करें।

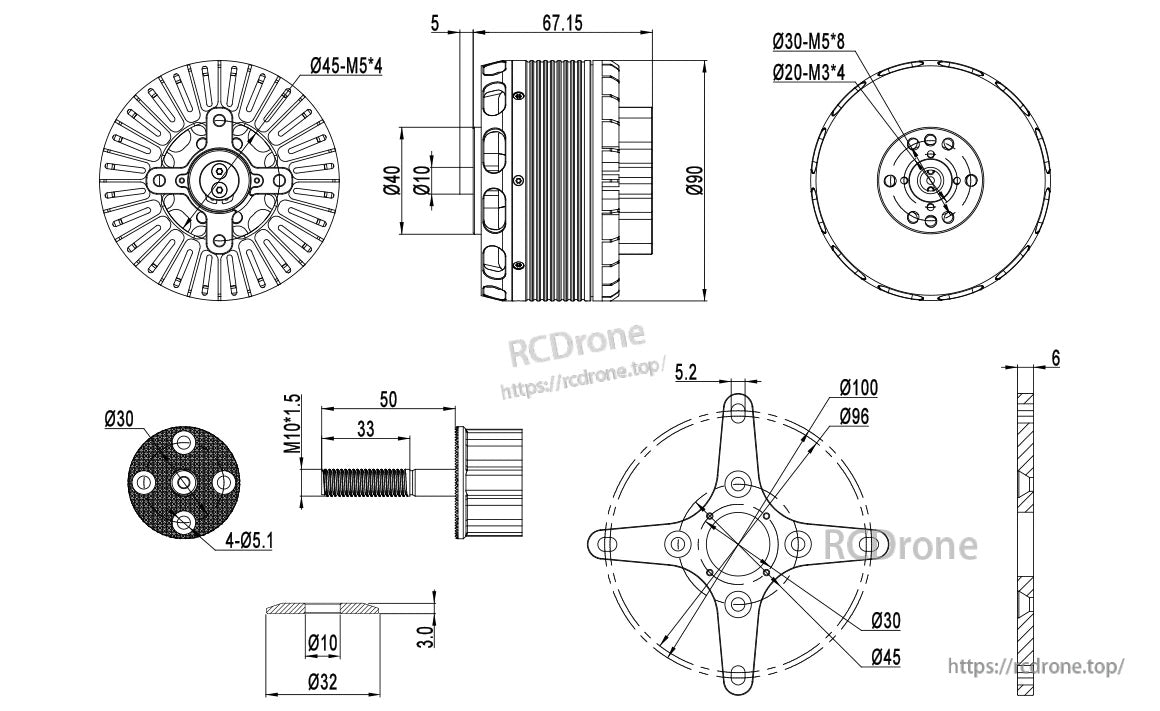

चित्र और माउंट होल

मोटर माउंटिंग होल	845 - M5*4
फ्रंट फेस होल कॉलआउट	830 - M58; 820 - M34
मोटर बाहरी व्यास कॉलआउट	890
साइड डाइमेंशन कॉलआउट	67.15
प्रॉप एडाप्टर प्लेट	830; 4-85.1; थ्रेड M10*1.5; लंबाई 50; 33
अतिरिक्त एडाप्टर डाइमेंशन्स	810; 832; 3.0
क्रॉस प्लेट व्यास कॉलआउट	8100; 896; 5.2; 830; 845; मोटाई 6

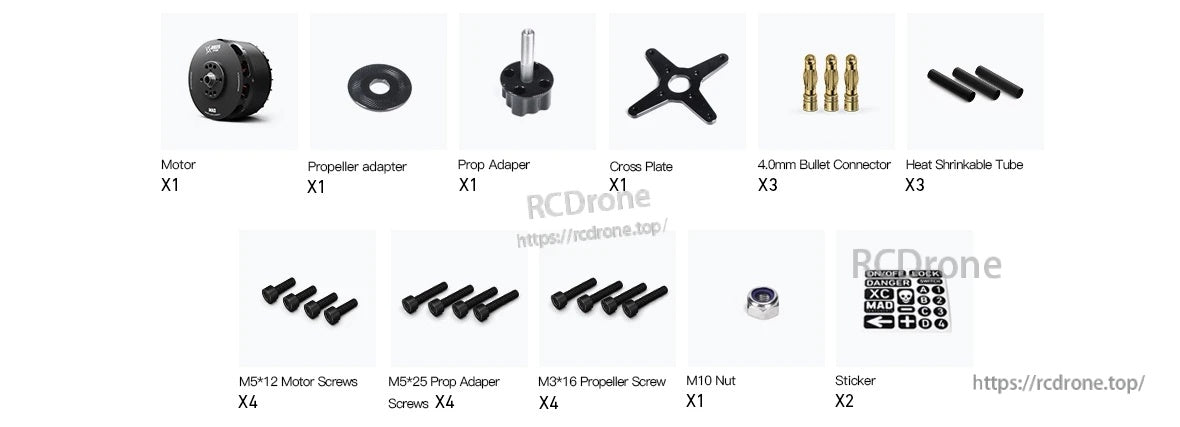

क्या शामिल है

मोटर x1
प्रोपेलर एडाप्टर x1
प्रोप एडाप्टर x1
क्रॉस प्लेट x1
4.0 मिमी बुलेट कनेक्टर x3
हीट श्रिंक करने वाली ट्यूब x3
M5*12 मोटर स्क्रू x4
M5*25 प्रोप एडाप्टर स्क्रू x4
M3*16 प्रोपेलर स्क्रू x4
M10 नट x1
स्टिकर x2

समर्थन

एकीकरण और संगतता प्रश्नों (ESC, प्रोपेलर, और माउंटिंग) के लिए, संपर्क करें support@rcdrone.top or देखें https://rcdrone.top/.

विवरण

MAD X8025 IPE V1.0 मोटर ड्राइंग विवरण समग्र आयाम और बोल्ट-होल लेआउट को दर्शाता है ताकि फ्रेम, माउंट और प्रोप एडाप्टर को मेल किया जा सके।

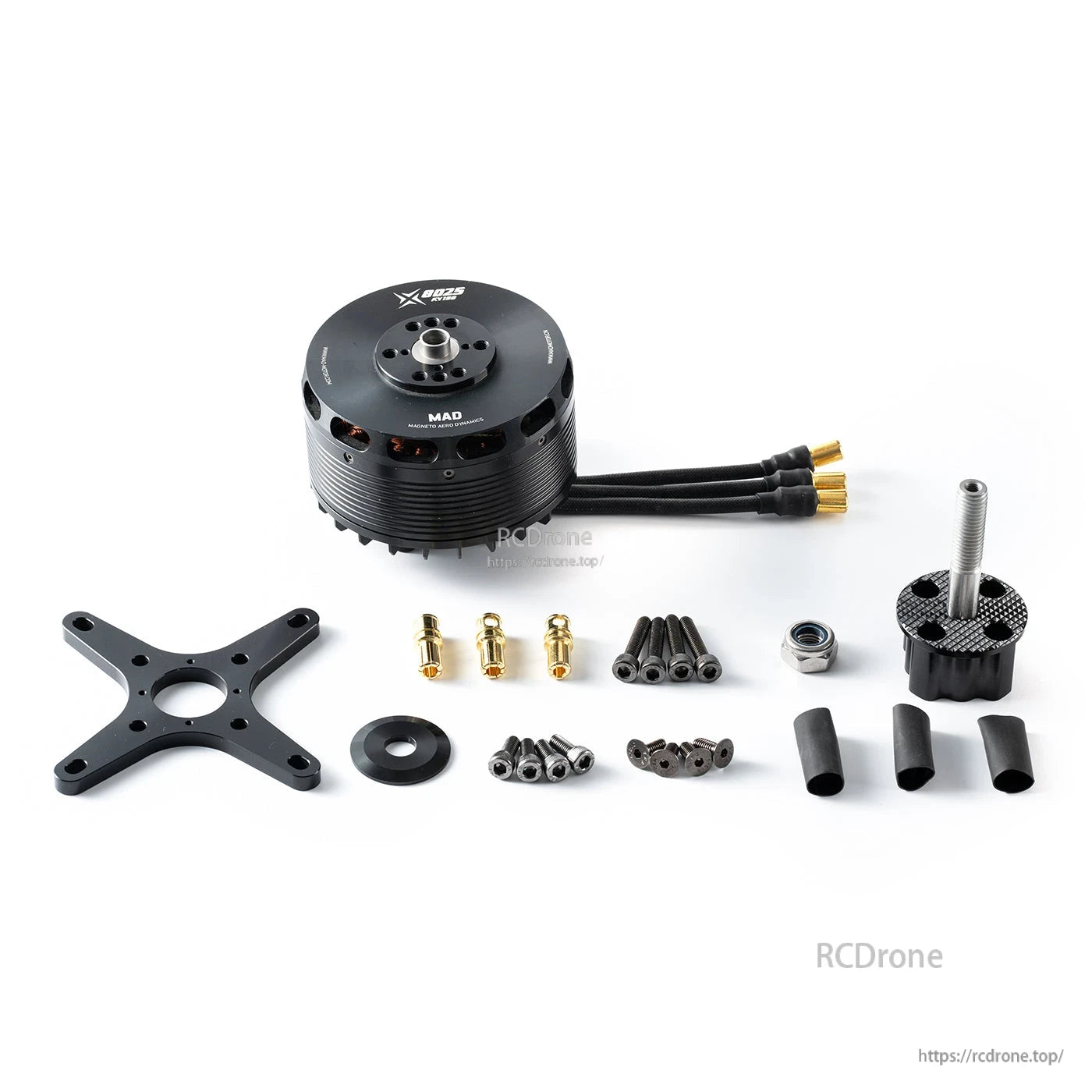

MAD X8025 IPE V1.0 मोटर किट में एक प्रोपेलर एडाप्टर, क्रॉस प्लेट, बुलेट कनेक्टर्स, हीट-श्रिंक ट्यूबिंग, माउंटिंग स्क्रू और इंस्टॉलेशन के लिए स्टिकर शामिल हैं।
