MAD स्टेबलकोर A508 ड्रोन आर्म सेट 340KV इंटीग्रेटेड पावर सिस्टम, 6S LiPo, IP45, 18x5.7 फोल्डिंग प्रोप

MAD

$149.99 USD

बिक्री बिक गया

Taxes included. शिपिंग की गणना चेकआउट के समय की जाती है।

KV विकल्प 340KV

घुमाव की दिशा CW CCW

एलईडी लाइट लाल हरा

मात्रा

पूरी जानकारी देखें

Overview

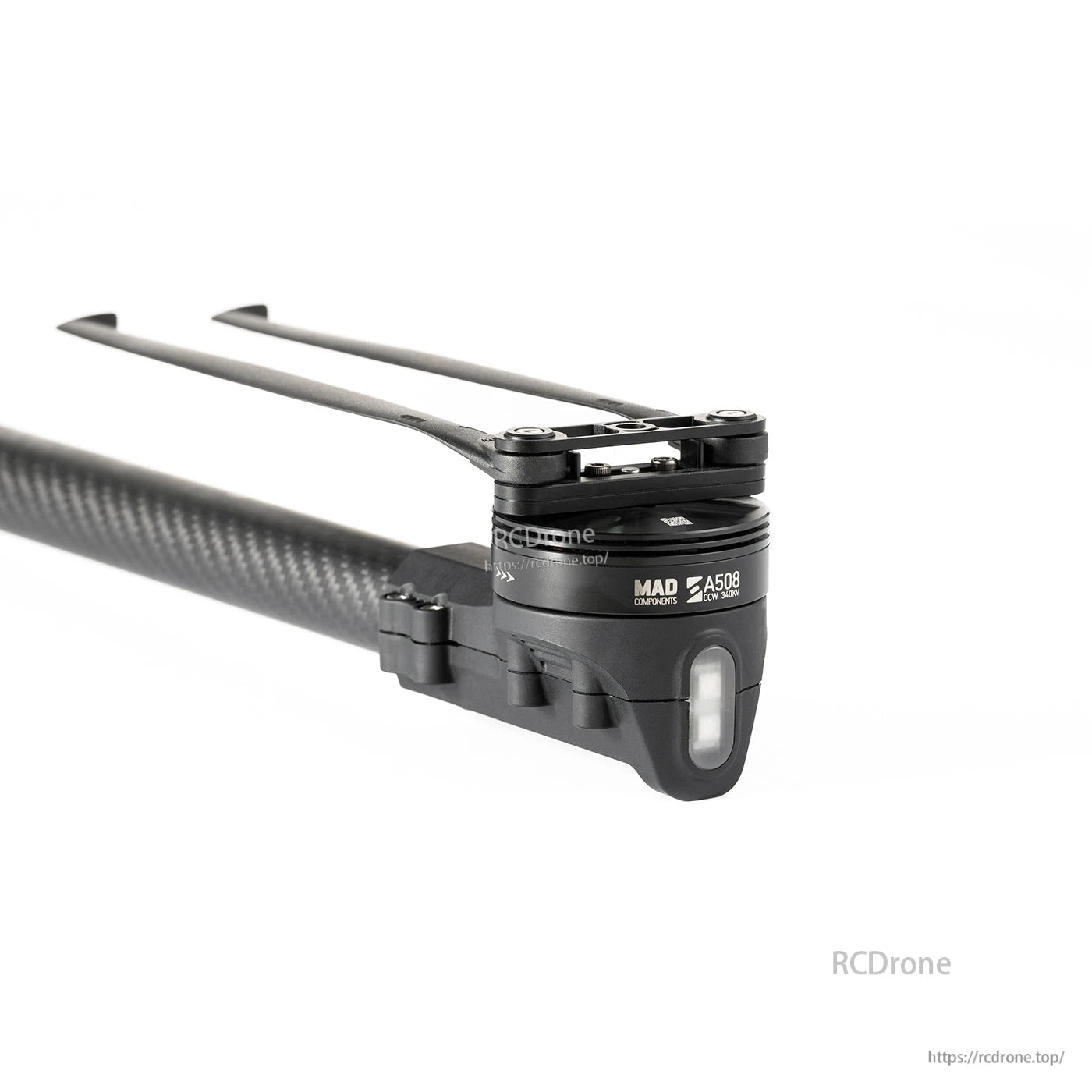

MAD StableCore A508 ड्रोन आर्म सेट एक एकीकृत UAV पावर सिस्टम है जिसे प्रशिक्षण ड्रोन के लिए डिज़ाइन किया गया है, जिसमें तेजी से तैनाती और सरल रखरखाव के लिए एक मॉड्यूलर प्लग-एंड-प्ले संरचना है।

मुख्य विशेषताएँ

हल्का यूनिट कॉम्बो वजन: 312±10 ग्राम (प्रोपेलर ब्लेड के साथ)
अधिकतम थ्रस्ट: 3.9 किलोग्राम/एक्सिस @24V समुद्र स्तर
अनुशंसित टेक-ऑफ वजन: 1.2~1.5 किलोग्राम/एक्सिस @24V समुद्र स्तर
18-इंच मैट फोल्डिंग प्रोपेलर्स: 18x5.7 इंच (463.5x144.78)
इंटेलिजेंट ESC CAN/PWM डुअल प्रोटोकॉल के साथ
संचालन तापमान: -20~50°C
सुरक्षा स्तर: IP45
उच्च तापमान-प्रतिरोधी डिज़ाइन: अधिकतम तापमान सहिष्णुता 180°C
गलती आत्म-निदान का समर्थन करता है जिससे O&M लागत को कम करने में मदद मिलती है

विशेषताएँ

मॉडल	StableCore A508
KV	340KV
अधिकतम थ्रस्ट	3.9 किलोग्राम/एक्सिस @24V समुद्र स्तर
अनुशंसित टेक-ऑफ वजन	1.2~1.5 किलोग्राम/एक्सिस @24V समुद्र स्तर
अनुशंसित वोल्टेज	6S LiPo
बैटरी समर्थन	3-6S (LiPo)
संचालन तापमान	-20~50°C
सुरक्षा स्तर	IP45
यूनिट कॉम्बो वजन	312±10 ग्राम (प्रोपेलर ब्लेड के साथ)
संगत कार्बन ट्यूब	25 मिमी
पावर केबल	16AWG काला और लाल (लंबाई: 700±10 मिमी)
सिग्नल केबल	फ्लैट केबल (लंबाई: 850±10 मिमी)
प्रोपेलर व्यास / पिच	18x5.7 इंच (463.5x144.78)
प्रोपेलर यूनिट का वजन	37 ग्राम/पीसी
मोटर स्टेटर का आकार	50x8 मिमी
मोटर यूनिट का वजन	126 ग्राम
FOC ESC अधिकतम इनपुट वोल्टेज	27 वी
FOC ESC अधिकतम पीक करंट	40 ए (3S)
FOC ESC निरंतर करंट (अच्छी गर्मी अपव्यय)	15 ए
कार्यात्मक पल्स चौड़ाई	1050-1950 माइक्रोसेकंड (ठीक करना)
समर्थित उच्चतम सिग्नल आवृत्ति	50-500 हर्ट्ज

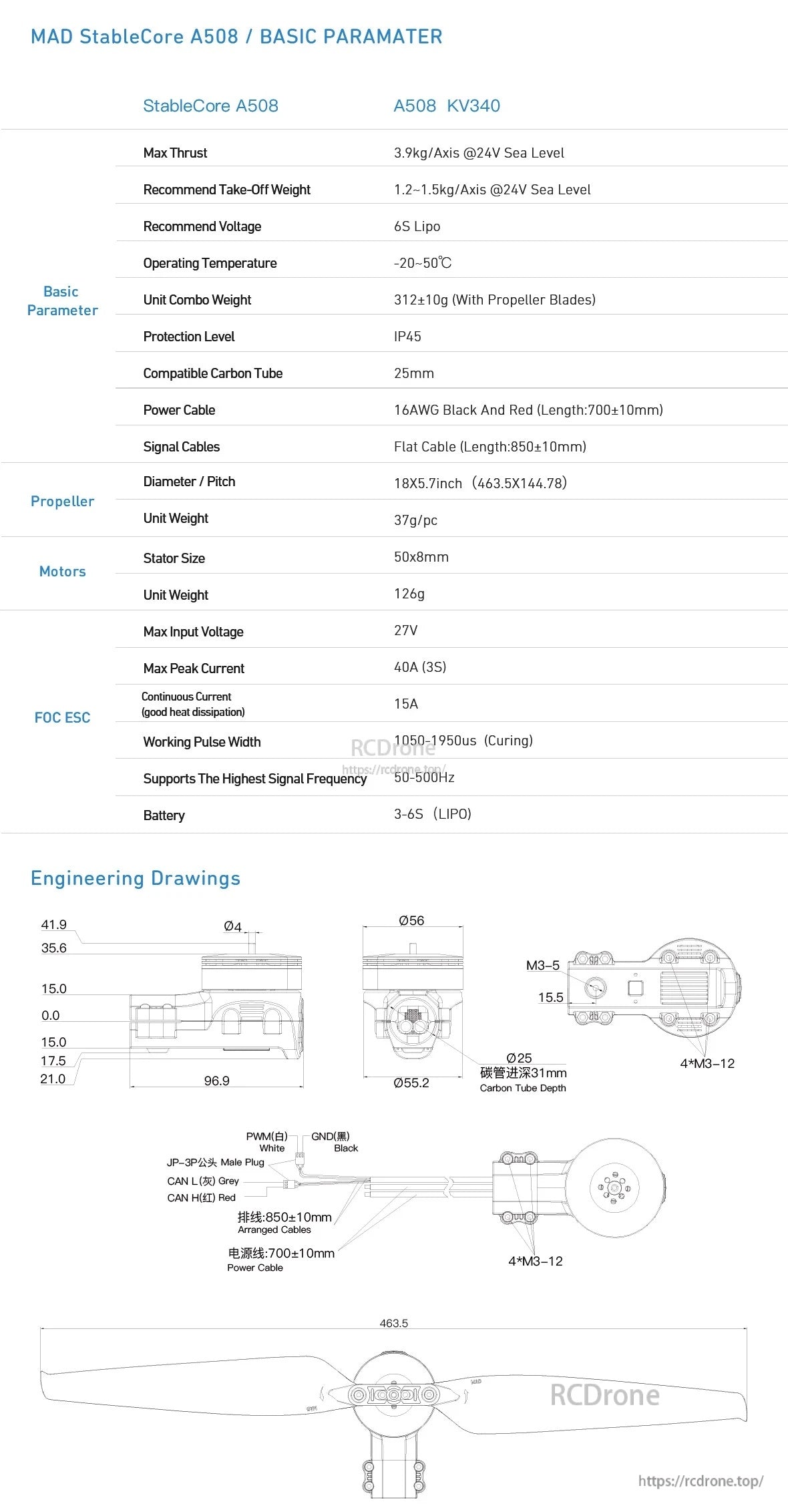

इंजीनियरिंग ड्राइंग (मुख्य आयाम & माउंटिंग)

कुल लंबाई (साइड व्यू): 96.9 मिमी
फ्रंट व्यू व्यास: Ø56 मिमी, Ø55.2 मिमी
कार्बन ट्यूब की गहराई: 31 मिमी (Ø25)
माउंटिंग/थ्रेड नोट्स: M3-5; 4*M3-12; 15.5 मिमी
ड्राइंग में प्रोपेलर का फैलाव: 463.5 मिमी
वायरिंग लेबल: PWM (सफेद), GND (काला), CAN L (ग्रे), CAN H (लाल), JP-3P पुरुष प्लग
ड्राइंग में केबल की लंबाई: व्यवस्थित केबल 850±10 मिमी; पावर केबल 700±10 मिमी

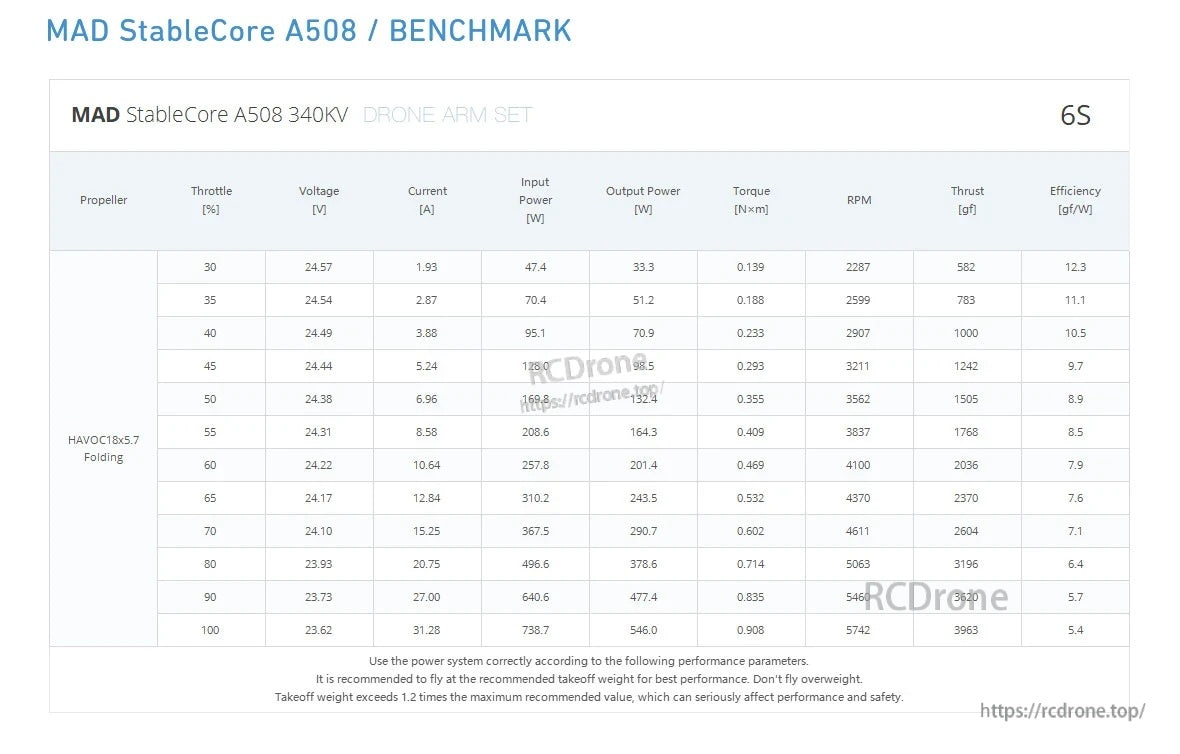

बेंचमार्क (6S, प्रोपेलर: HAVOC 18x5.7 फोल्डिंग)

थ्रॉटल (%)	वोल्टेज (V)	करंट (A)	इनपुट पावर (W)	आउटपुट पावर (W)	टॉर्क (N·m)	RPM	थ्रस्ट (gf)	कुशलता (gf/W)
30	24.57	1.93	47.4	33.3	0.139	2287	582	12.3
35	24.54	2.87	70.4	51.2	0.188	2599	783	11.1
40	24.49	3.88	95.1	70.9	0.233	2907	1000	10.5
45	24.44	5.24	128.0	98.5	0.293	3211	1242	9.7
50	24.38	6.96	169.8	132.4	0.355	3562	1505	8.9
55	24.31	8.58	208.6	164.3	0.409	3837	1768	8.5
60	24.22	10.64	257.8	201.4	0.469	4100	2036	7.9
65	24.17	12.84	310.2	243.5	0.532	4370	2370	7.6
70	24.10	15.25	367.5	290.7	0.602	4611	2604	7.1
80	23.93	20.75	496.6	378.6	0.714	5063	3196	6.4
90	23.73	27.00	640.6	477.4	0.835	5460	3620	5.7
100	23.62	31.28	738.7	546.0	0.908	5742	3963	5.4

सर्वश्रेष्ठ प्रदर्शन के लिए, अनुशंसित टेक-ऑफ वजन पर संचालन की सलाह दी जाती है। अधिक वजन वाले संचालन से बचें, क्योंकि 1 से अधिक होने पर।2x अधिकतम अनुशंसित टेक-ऑफ वजन प्रदर्शन और सुरक्षा पर महत्वपूर्ण प्रभाव डाल सकता है।

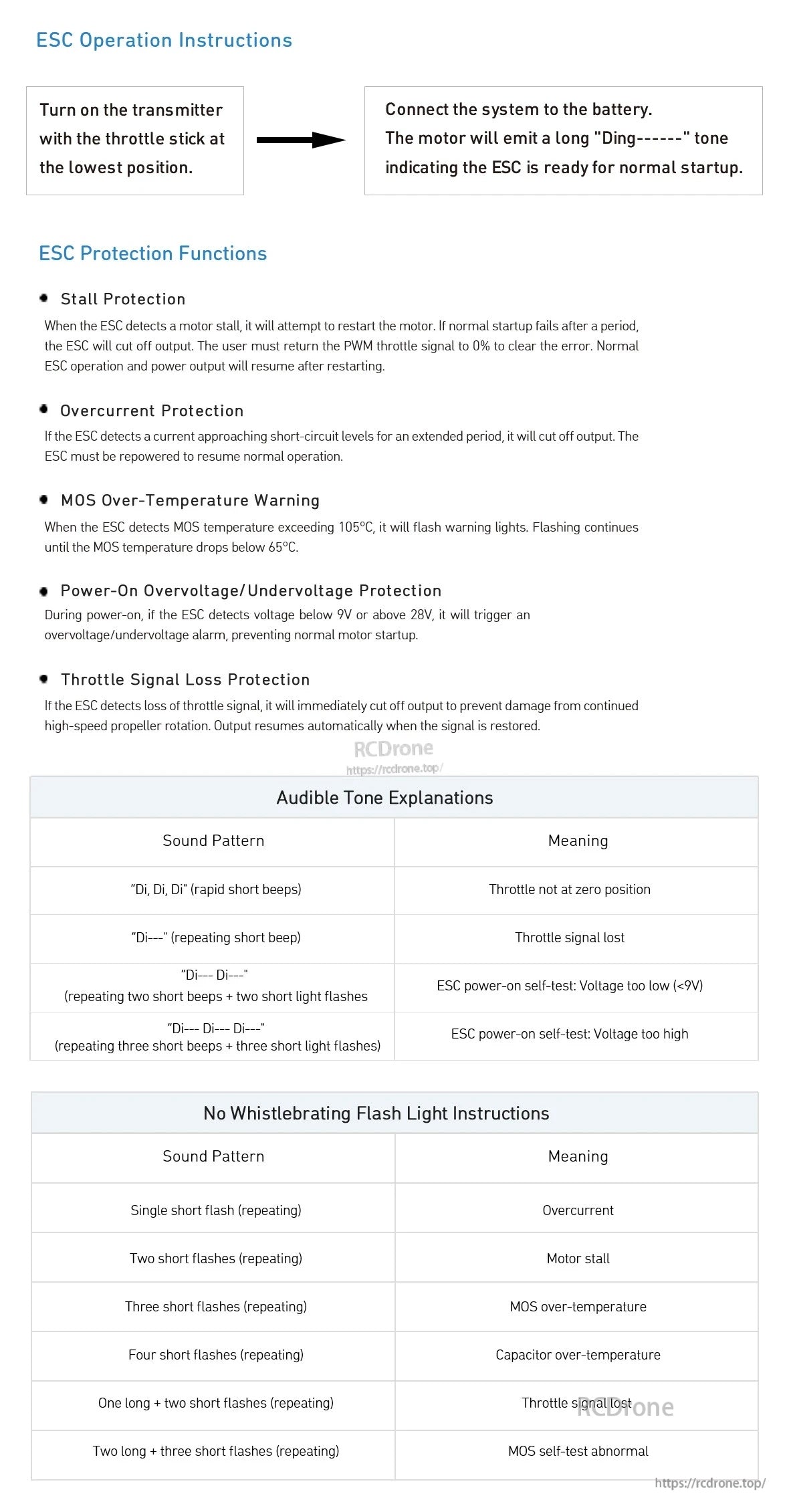

ESC संचालन & सुरक्षा

संचालन निर्देश

थ्रॉटल स्टिक को सबसे निचले स्थिति में रखते हुए ट्रांसमीटर चालू करें।
सिस्टम को बैटरी से कनेक्ट करें। मोटर एक लंबी “डिंग------” ध्वनि उत्पन्न करेगी जो संकेत करती है कि ESC सामान्य स्टार्टअप के लिए तैयार है।

ESC सुरक्षा कार्य

स्टॉल सुरक्षा: स्टॉल पहचान के बाद मोटर पुनः प्रारंभ करने का प्रयास करता है। यदि सामान्य स्टार्टअप एक अवधि के बाद विफल हो जाता है, तो आउटपुट काट दिया जाता है। त्रुटि को साफ करने के लिए PWM थ्रॉटल सिग्नल को 0% पर लौटाएं; पुनः प्रारंभ करने के बाद सामान्य संचालन फिर से शुरू होता है।
ओवरकरंट सुरक्षा: यदि करंट लंबे समय तक शॉर्ट-सर्किट स्तरों के करीब पहुंचता है, तो आउटपुट काट दिया जाता है। सामान्य संचालन फिर से शुरू करने के लिए ESC को पुनः पावर करें।
MOS अधिक तापमान चेतावनी: जब MOS का तापमान 105°C से अधिक हो जाता है, चेतावनी लाइटें तब तक चमकती हैं जब तक MOS का तापमान 65°C से नीचे नहीं आ जाता।
पावर-ऑन अधिक वोल्टेज/कम वोल्टेज सुरक्षा: पावर-ऑन पर, 9 V से कम या 28 V से अधिक वोल्टेज अधिक वोल्टेज/कम वोल्टेज अलार्म को सक्रिय करता है और सामान्य मोटर स्टार्टअप को रोकता है।
थ्रॉटल सिग्नल हानि सुरक्षा: थ्रॉटल सिग्नल हानि का पता चलने पर आउटपुट तुरंत काट दिया जाता है; सिग्नल बहाल होने पर आउटपुट स्वचालित रूप से फिर से शुरू होता है।

ध्वनि संकेत व्याख्या

ध्वनि पैटर्न	अर्थ
“डी, डी, डी” (तेज छोटे बीप)	थ्रॉटल शून्य स्थिति में नहीं है
“डी---” (दोहराते छोटे बीप)	थ्रॉटल सिग्नल खो गया
“डी--- डी---” (दोहराते दो छोटे बीप + दो छोटे प्रकाश फ्लैश)	ईएससी पावर-ऑन स्व-परिक्षण: वोल्टेज बहुत कम (<9 वी)
“डी--- डी--- डी---” (दोहराते तीन छोटे बीप + तीन छोटे प्रकाश फ्लैश)	ईएससी पावर-ऑन स्व-परिक्षण: वोल्टेज बहुत अधिक

फ्लैश लाइट निर्देश

फ्लैश पैटर्न	अर्थ
एकल छोटा फ्लैश (दोहराते हुए)	अधिक धारा
दो छोटे फ्लैश (दोहराते हुए)	मोटर ठहराव
तीन छोटी चमक (दोहराना)	MOS अधिक तापमान
चार छोटी चमक (दोहराना)	कैपेसिटर अधिक तापमान
एक लंबी + दो छोटी चमक (दोहराना)	थ्रॉटल सिग्नल खो गया
दो लंबी + तीन छोटी चमक (दोहराना)	MOS आत्म-परीक्षण असामान्य

अनुप्रयोग

प्रशिक्षण UAV / प्रशिक्षण ड्रोन प्लेटफार्म
विस्तारित बहु-परिदृश्य उपयोग: हवाई फोटोग्राफी, सर्वेक्षण, मानचित्रण, और सार्वजनिक सुरक्षा कार्य

संगतता प्रश्नों के लिए (एयरफ्रेम, कार्बन ट्यूब का आकार, वायरिंग, या ESC प्रोटोकॉल), संपर्क करें support@rcdrone.top or देखें https://rcdrone.top/.

विवरण

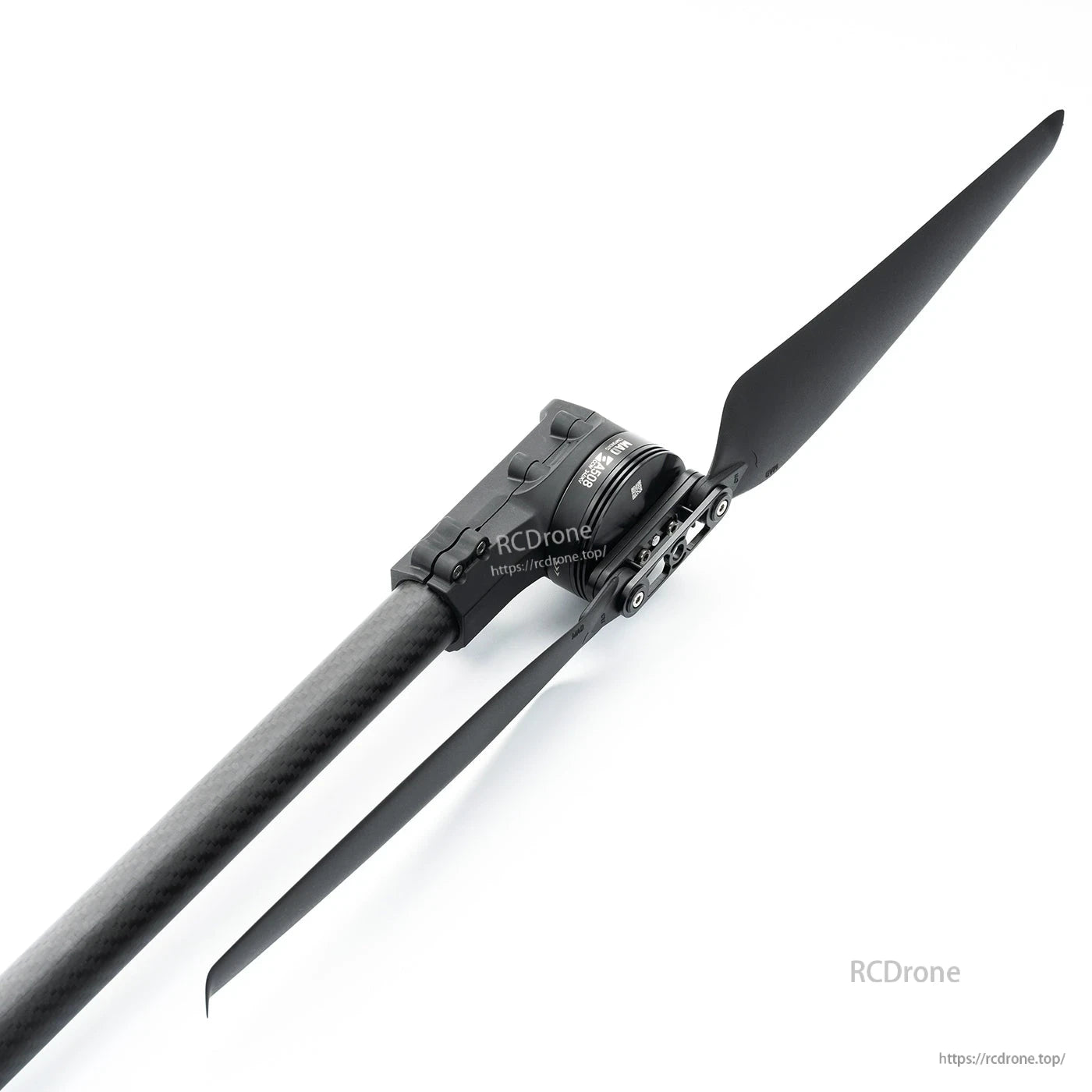

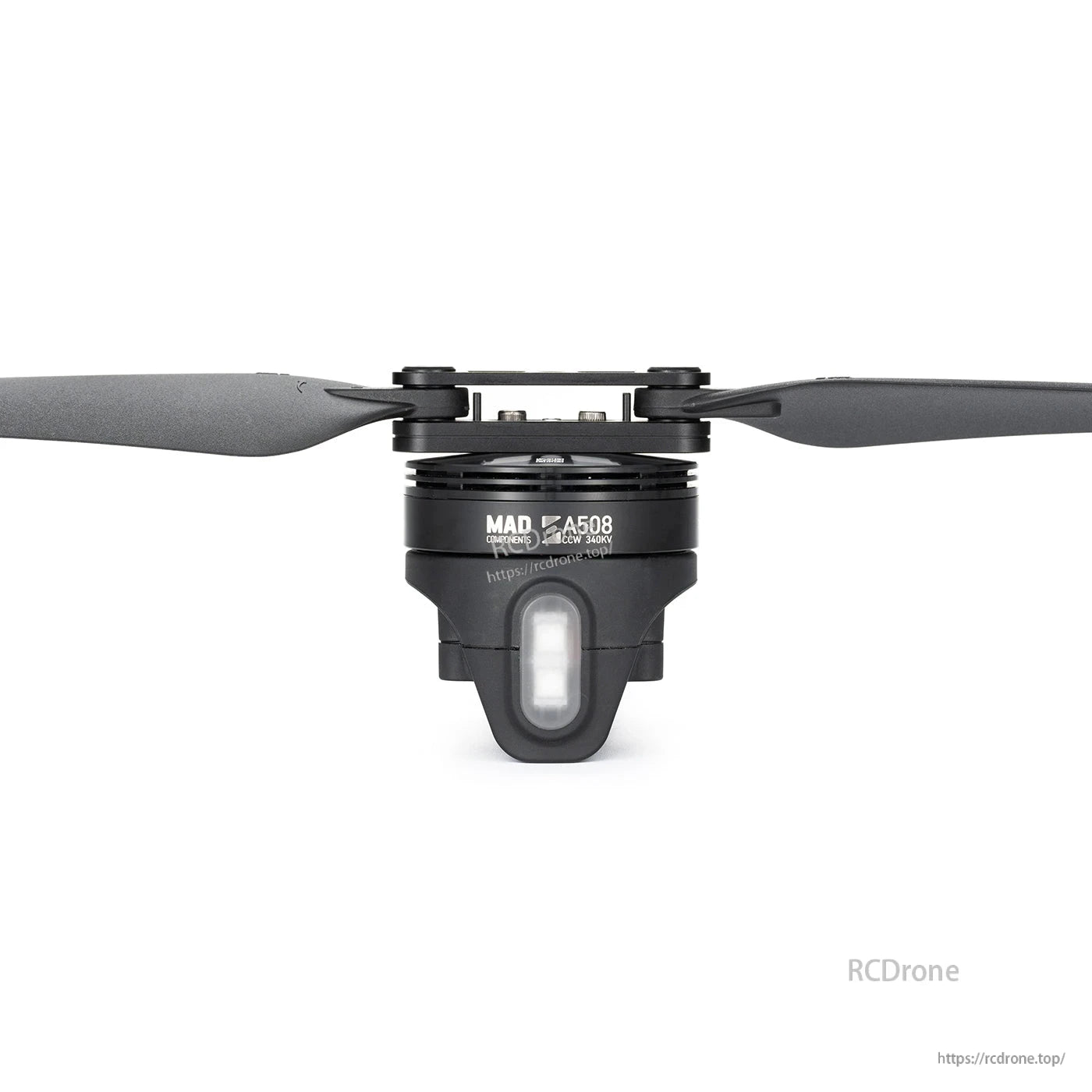

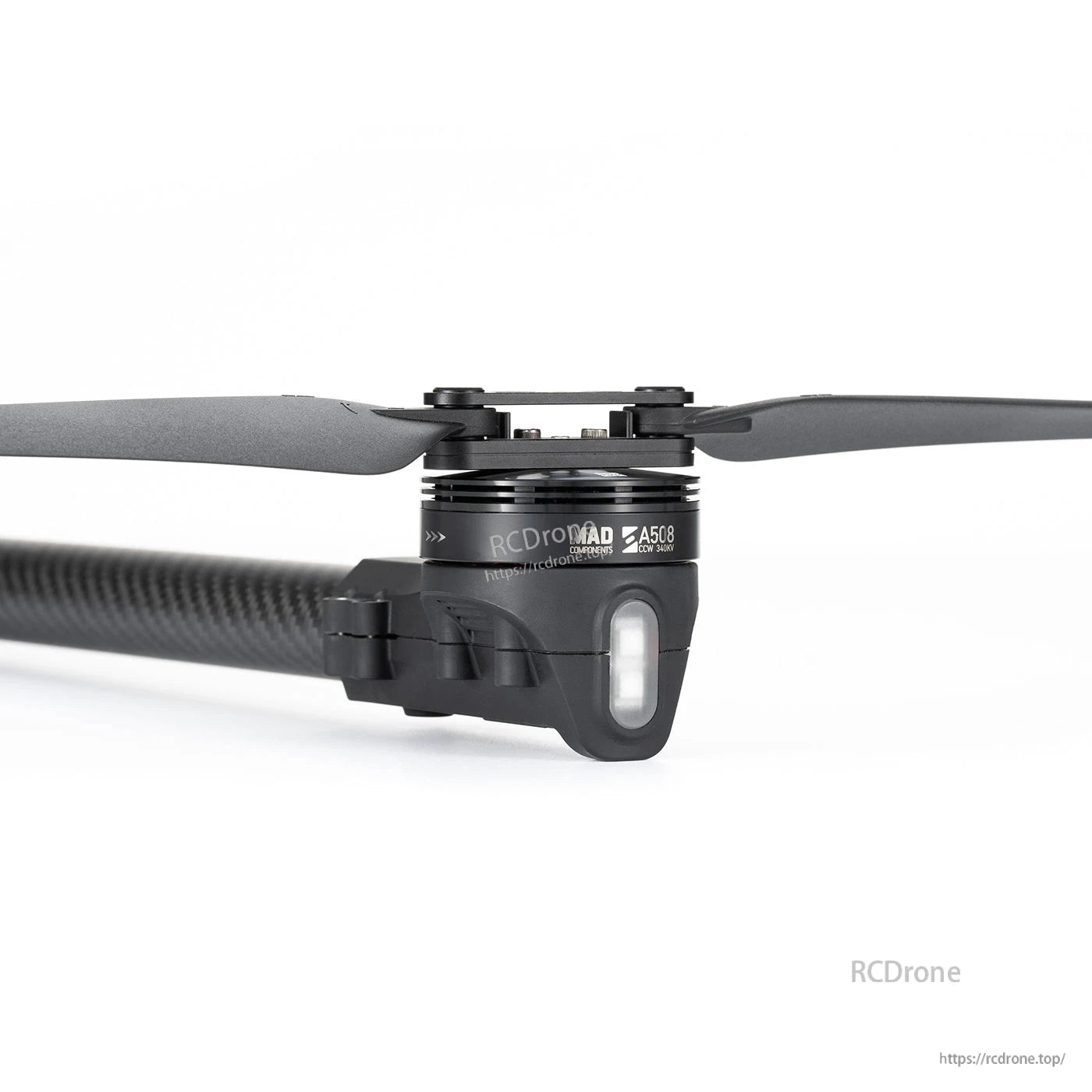

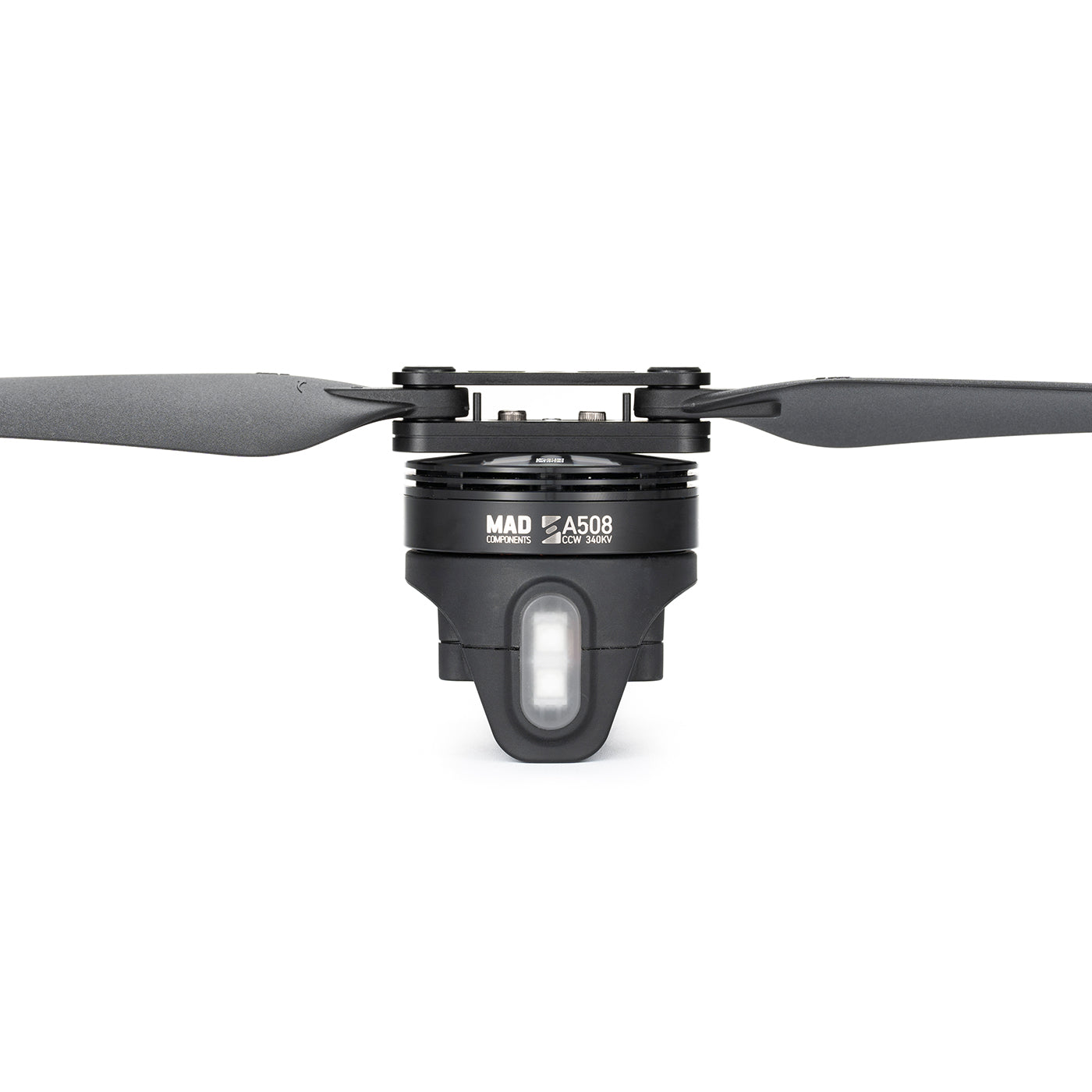

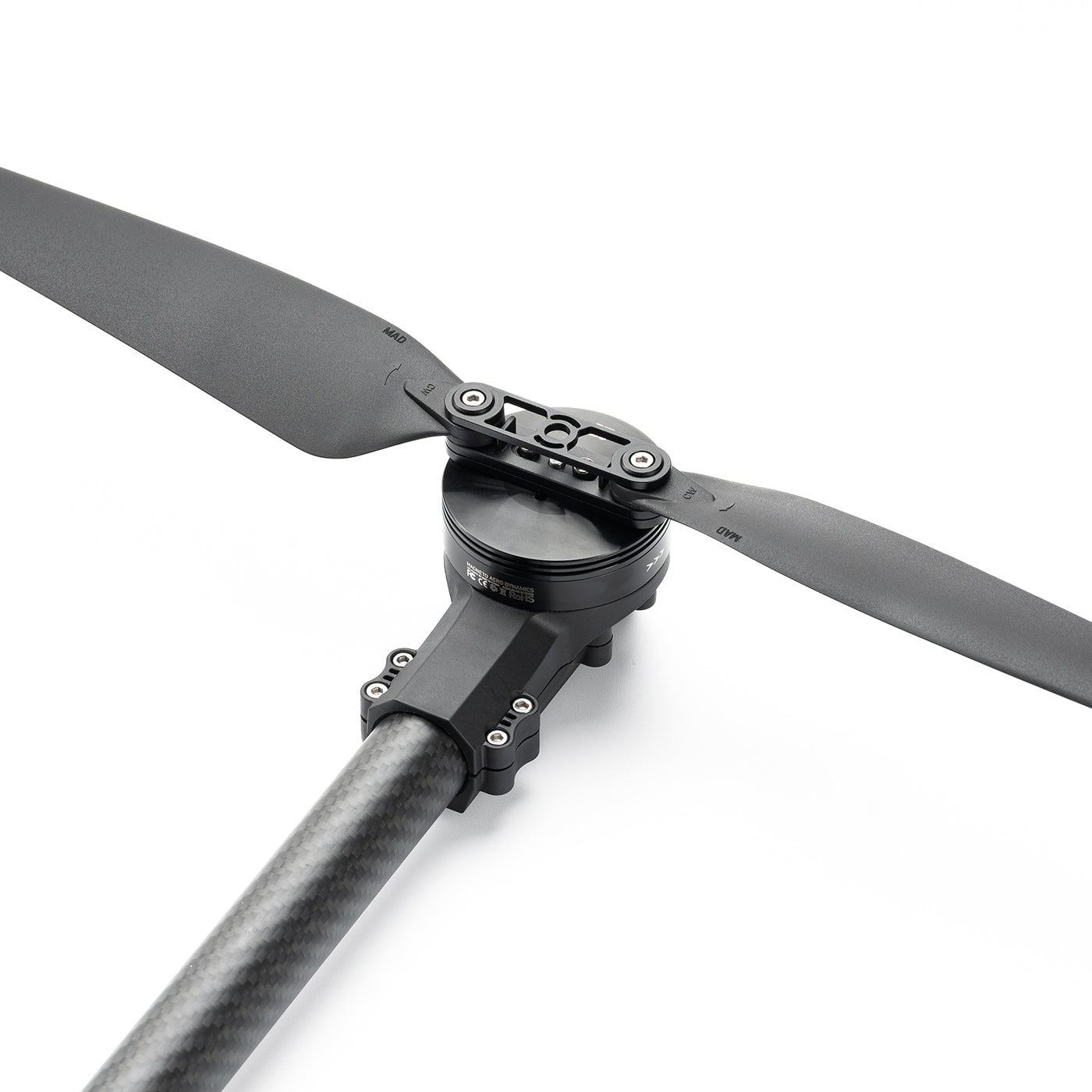

MAD StableCore A508 ड्रोन आर्म मोटर, 18-इंच फोल्डिंग प्रोपेलर, और ESC को एक हल्के, मॉड्यूलर UAV सेटअप के लिए एकीकृत करता है।

MAD StableCore A508 KV340 विनिर्देशों की सूची में 4–5S LiPo संगतता, 25 मिमी कार्बन ट्यूब फिट, और संचालन तापमान सीमा शामिल है।

MAD StableCore A508 बेंचमार्क डेटा में थ्रॉटल सेटिंग्स के बीच 6S परीक्षण परिणामों की सूची है, जिसमें थ्रस्ट, RPM, इनपुट/आउटपुट पावर, और दक्षता शामिल है।
