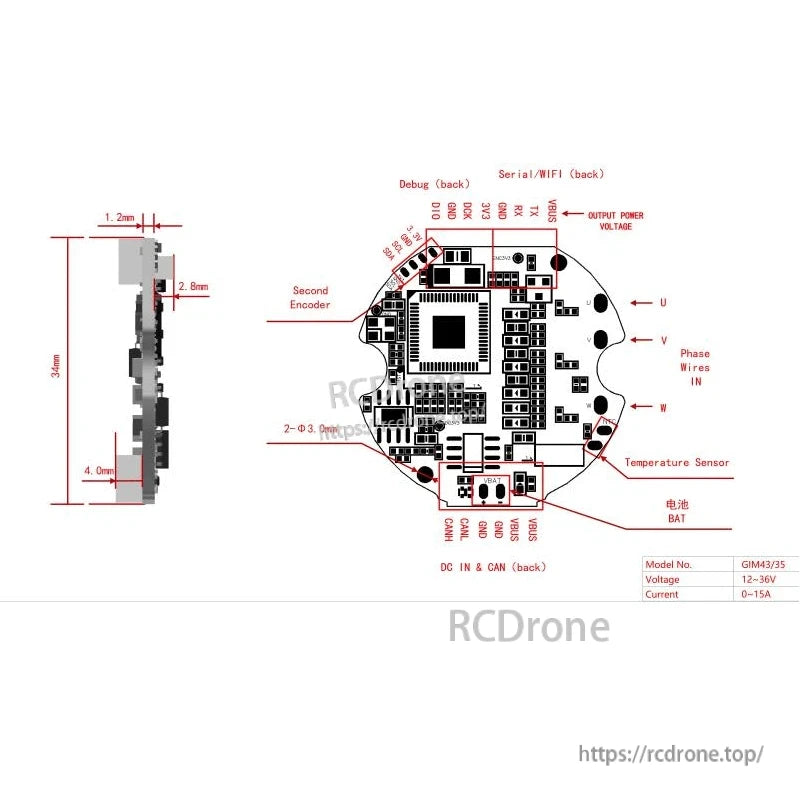

  • GIM43/35 circuit board schematic features various inputs; operates at 12–36V, 0–15A, with 34mm height and 1.2mm width.
1 7

SteadyWin GIM4305-10 प्लैनेटरी रिड्यूसर मोटर — 48W, 10:1 गियर अनुपात, 1 N·m नाममात्र टॉर्क, 300–366 RPM, CAN, IP54 रोबोटिक एक्ट्यूएटर्स के लिए

SteadyWin GIM4305-10 प्लैनेटरी रिड्यूसर मोटर — 48W, 10:1 गियर अनुपात, 1 N·m नाममात्र टॉर्क, 300–366 RPM, CAN, IP54 रोबोटिक एक्ट्यूएटर्स के लिए

SteadyWin

$132.00 USD
$132.00 USD
बिक्री बिक गया
Taxes included. शिपिंग की गणना चेकआउट के समय की जाती है।
संस्करण
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
पूरी जानकारी देखें

Overview

SteadyWin GIM4305-10 ग्रहणीय घटक मोटर एक संकुचित ग्रहणीय घटक मोटर है जिसमें एकीकृत SDC101 ड्राइवर और CAN संचार है। सटीक क्रियान्वयन के लिए डिज़ाइन किया गया, यह इकाई 24V (12-36V रेंज) के नाममात्र वोल्टेज पर कार्य करती है, 48W की शक्ति प्रदान करती है, और 10:1 कमी के बाद 1 N·m (स्टॉल टॉर्क 3.47 N·m) का नाममात्र टॉर्क प्रदान करती है। GIM4305-10 को IP54 रेट किया गया है और यह 14-बिट एन्कोडर और अलग एन्कोडर कनेक्शन का समर्थन करता है; कस्टम ब्रेक समर्थन उपलब्ध है। अंतर्निहित सुरक्षा में अधिक तापमान, अधिक वोल्टेज और अधिक लोड निगरानी शामिल हैं।

ग्राहक सेवा और तकनीकी सहायता के लिए संपर्क करें: support@rcdrone.top या पर जाएं https://rcdrone.top/.

मुख्य विशेषताएँ

  • ग्रहणीय गियर घटक, बढ़ी हुई आउटपुट टॉर्क और स्थिति नियंत्रण के लिए 10:1 अनुपात।
  • नेटवर्क नियंत्रण के लिए CAN संचार के साथ एकीकृत SDC101 ड्राइवर।
  • कमी के बाद नाममात्र गति 300 RPM, अधिकतम 366 RPM।
  • एन्कोडर: 14-बिट अंतर्निहित, अलग एन्कोडर इनपुट का समर्थन करता है।
  • संक्षिप्त लिफाफा Ø53×26 मिमी और कम द्रव्यमान (ड्राइवर के बिना 140 ग्राम; ड्राइवर के साथ 150 ग्राम)।
  • यांत्रिक रेटिंग: अधिकतम अक्षीय लोड 125N, अधिकतम रेडियल लोड 500N, गियर बैकलैश 15 आर्कमिन।
  • संचालन तापमान सीमा -20°C से +80°C और ध्वनिक शोर <60 dB।
  • रिड्यूसर गियर सामग्री: ALU या स्टील। कस्टम ब्रेक समर्थन उपलब्ध है।

विशेषताएँ

मॉडल GIM4305-10
ड्राइवर मॉडल SDC101
नाममात्र वोल्टेज 24V (12-36V सीमा)
शक्ति 48W
नाममात्र टॉर्क (कमी के बाद) 1 N·m
स्टॉल टॉर्क 3.47 N·m
नाममात्र गति (कमी के बाद) 300 RPM
अधिकतम गति (कमी के बाद) 366 RPM
नाममात्र धारा 2A
स्टॉल धारा 5.6A
फेज प्रतिरोध 1.15 Ω
फेज इंडक्टेंस 0.41 mH
गति स्थिरांक 15.25 rpm/v
टॉर्क स्थिरांक 0.62 N·m/A
ध्रुव जोड़ी की संख्या 14 जोड़ी
गियर अनुपात 10:1
गियर प्रकार प्लैनेटरी
रिड्यूसर गियर सामग्री ALU या स्टील
रिड्यूसर गियर बैकलैश 15 आर्कमिन
मोटर का वजन (ड्राइवर के बिना) 140 ग्राम
मोटर का वजन (ड्राइवर के साथ) 150 ग्राम
आकार (ड्राइवर के बिना) Ø53×26 मिमी
आकार (ड्राइवर के साथ) Ø53×26 मिमी
अधिकतम अक्षीय लोड 125 N
अधिकतम रेडियल लोड 500 N
शोर <60 dB
संचार CAN
दूसरा एन्कोडर नहीं
सुरक्षा ग्रेड IP54
संचालन तापमान -20°C से +80°C
एन्कोडर रिज़ॉल्यूशन 14 बिट
अलग एन्कोडर समर्थन हाँ
कस्टम ब्रेक समर्थन हाँ

अनुप्रयोग

  • मानवाकार रोबोट और रोबोटिक जोड़ों
  • रोबोटिक हाथ और क्रियान्वयन मॉड्यूल
  • एक्सोस्केलेटन और पहनने योग्य सहायक उपकरण
  • चतुर्भुज रोबोट और पैर के जोड़ों
  • AGV ड्राइव मॉड्यूल और मोबाइल रोबोटिक्स
  • ओपन-सोर्स रोबोट परियोजनाएँ (e.g., Pupper V3 एकीकरण)

हस्तनिर्देश

विवरण

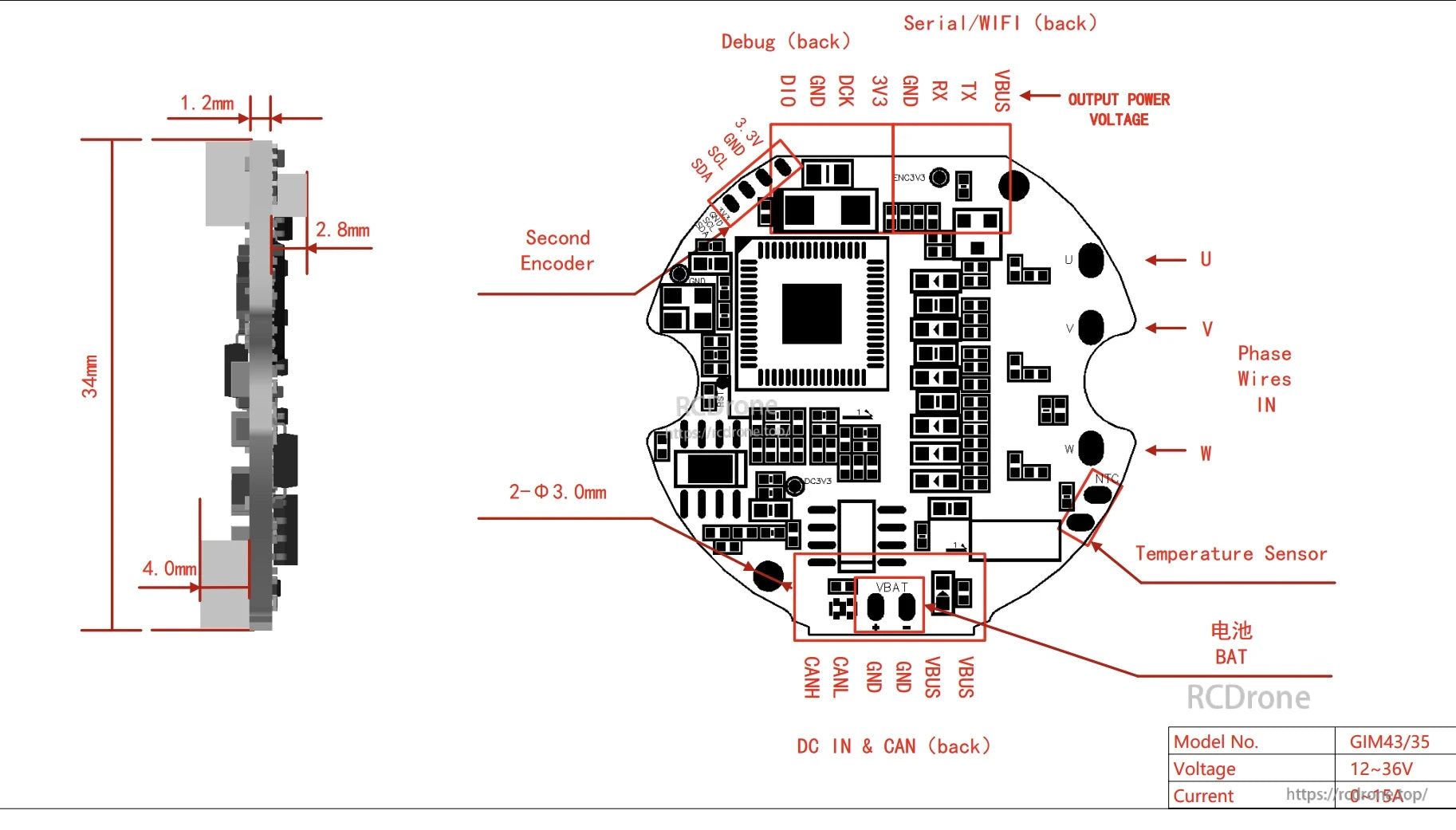

SteadyWin GIM4305 Motor, SteadyWin GIM43/35 motor PCB diagram details components, connections, and specs: 12–36V, 0–15A, with encoders, sensors, and debug ports.

SteadyWin GIM43/35 मोटर PCB आरेख कनेक्शन, आयाम, और घटकों—एनकोडर, चरण तार, तापमान सेंसर, बैटरी इनपुट, डिबग पोर्ट—12–36V और 0–15A करंट पर काम कर रहा है।

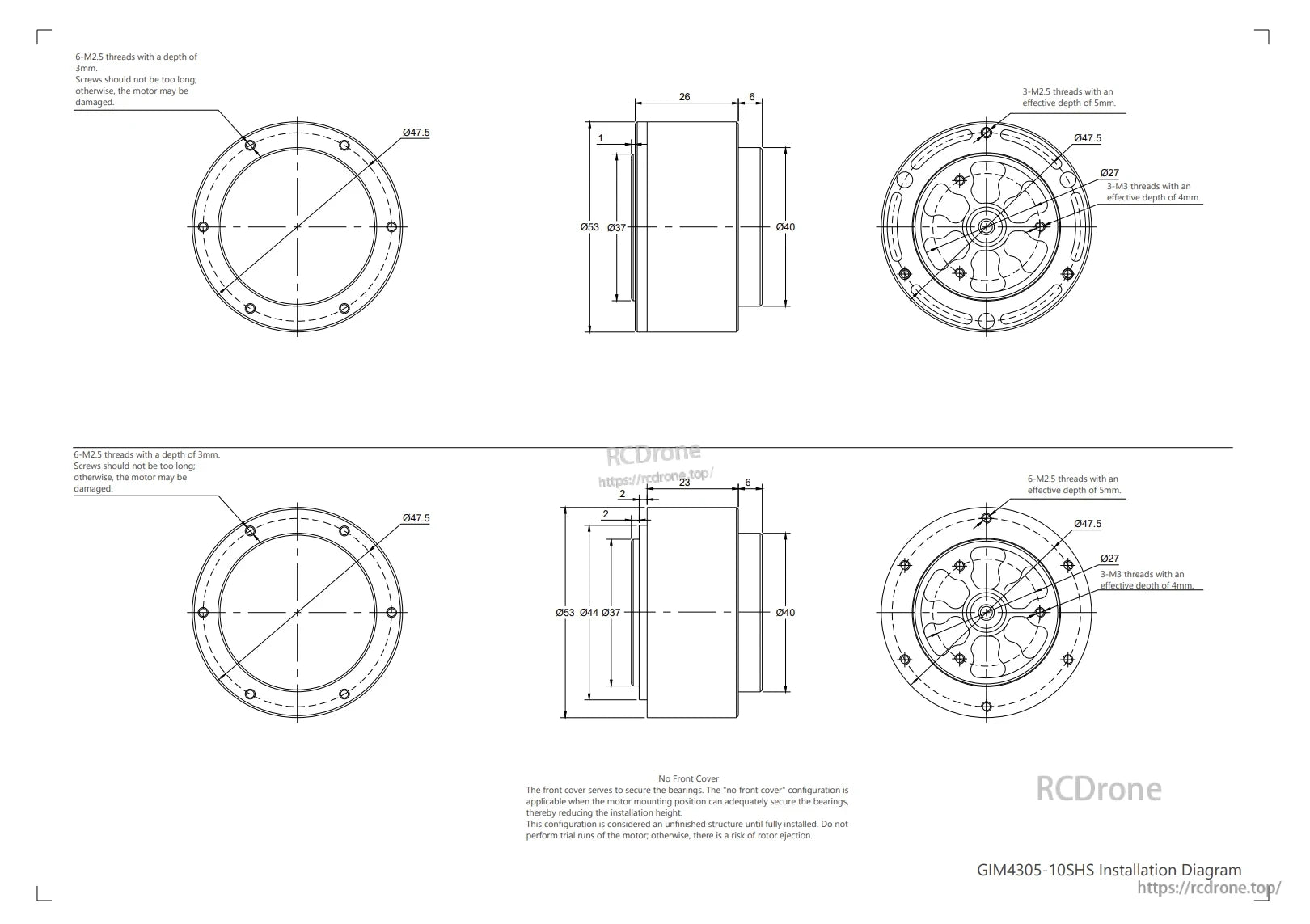

SteadyWin GIM4305 Motor, GIM4305-10SHS motor installation diagram shows dimensions, thread specs, screw warnings, and cover configurations.

GIM4305-10SHS मोटर स्थापना के लिए तकनीकी आरेख आयाम, थ्रेड स्पेक्स, स्क्रू-लंबाई चेतावनियाँ जो क्षति से बचने के लिए हैं, और फ्रंट कवर के साथ और बिना कॉन्फ़िगरेशन दिखाता है।
