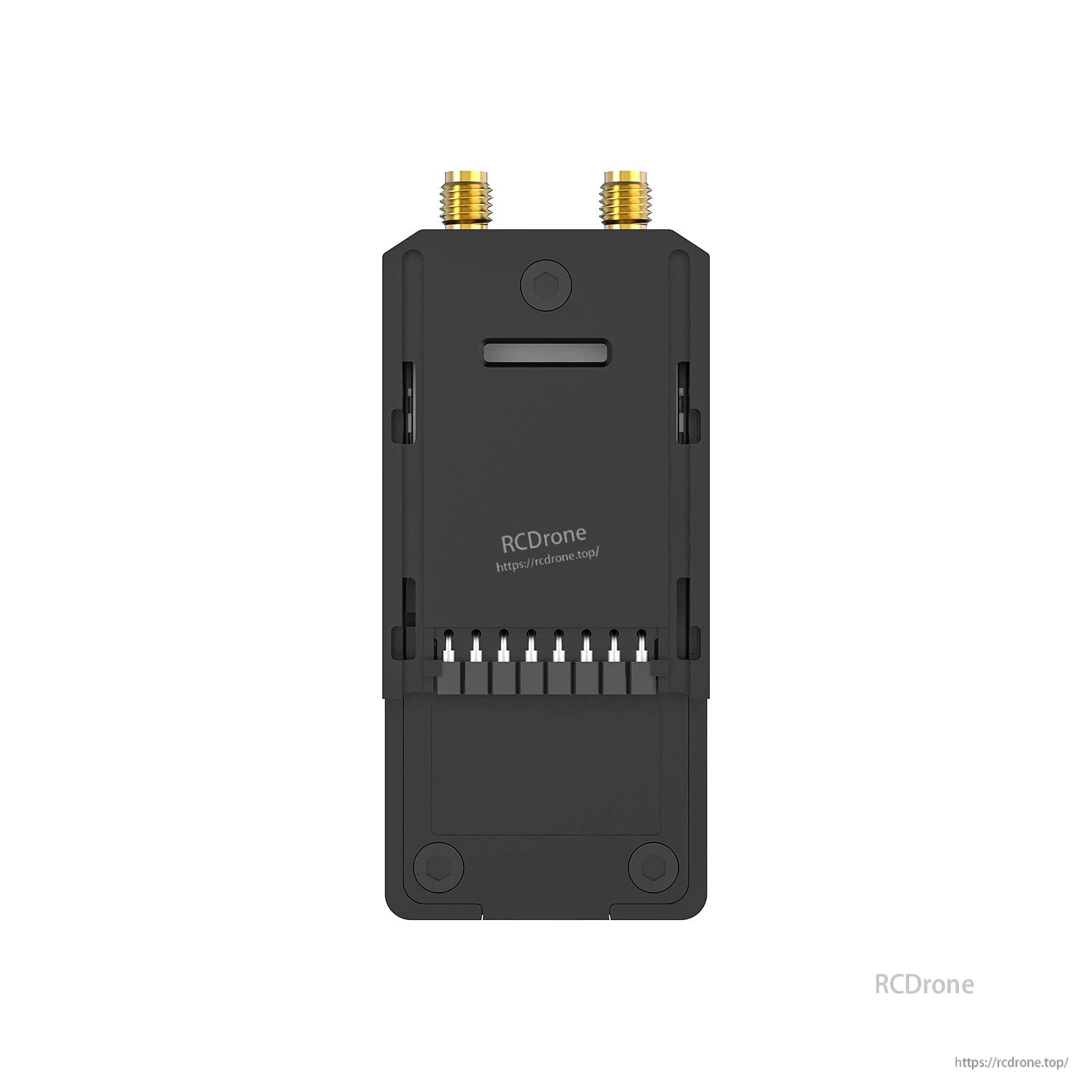

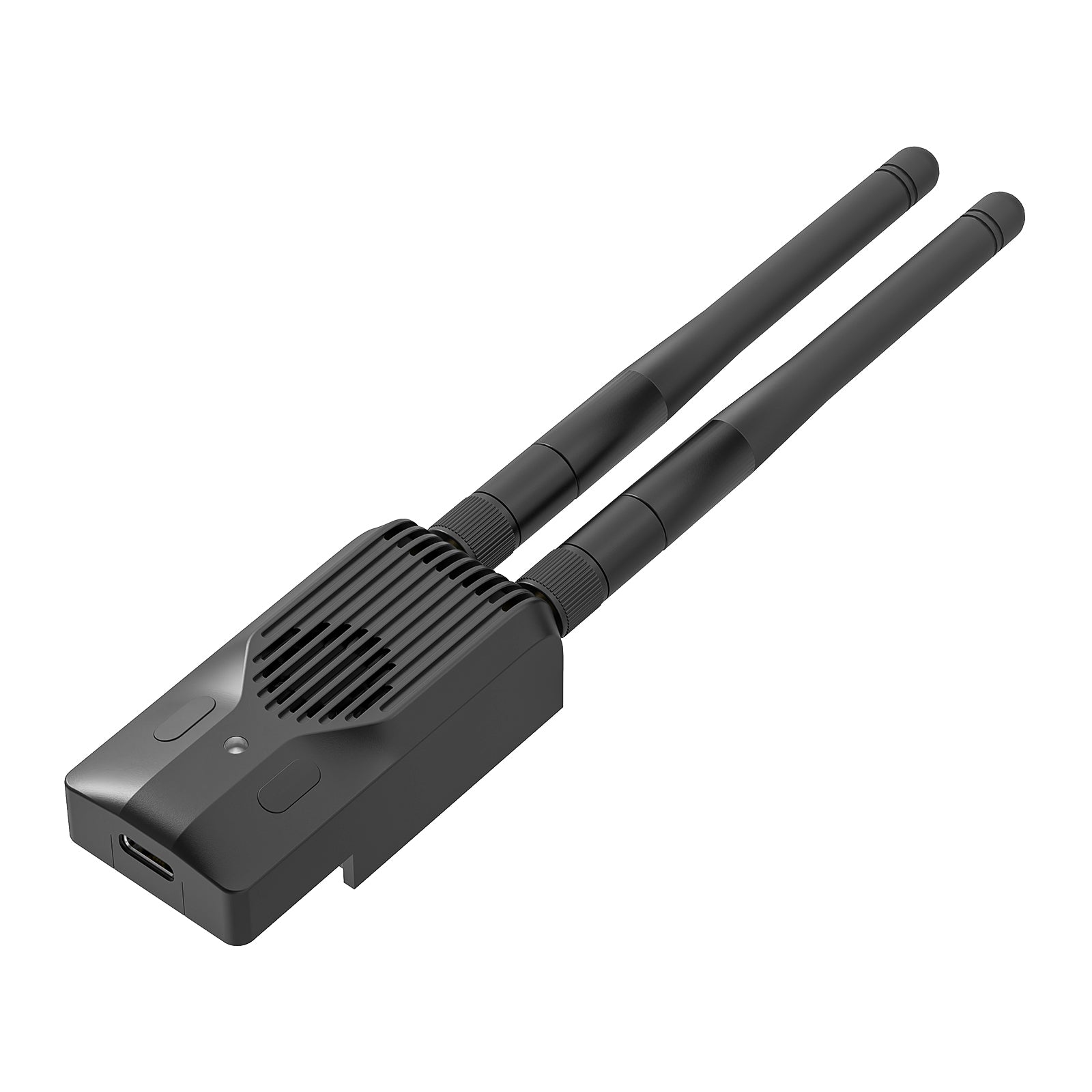

BETAFPV SuperG नैनो ट्रांसमीटर मॉड्यूल (ELRS 2.4GHz) जेमिनी ड्यूल-फ्रीक्वेंसी डाइवर्सिटी, ड्यूल 1W, RP-SMA

अवलोकन

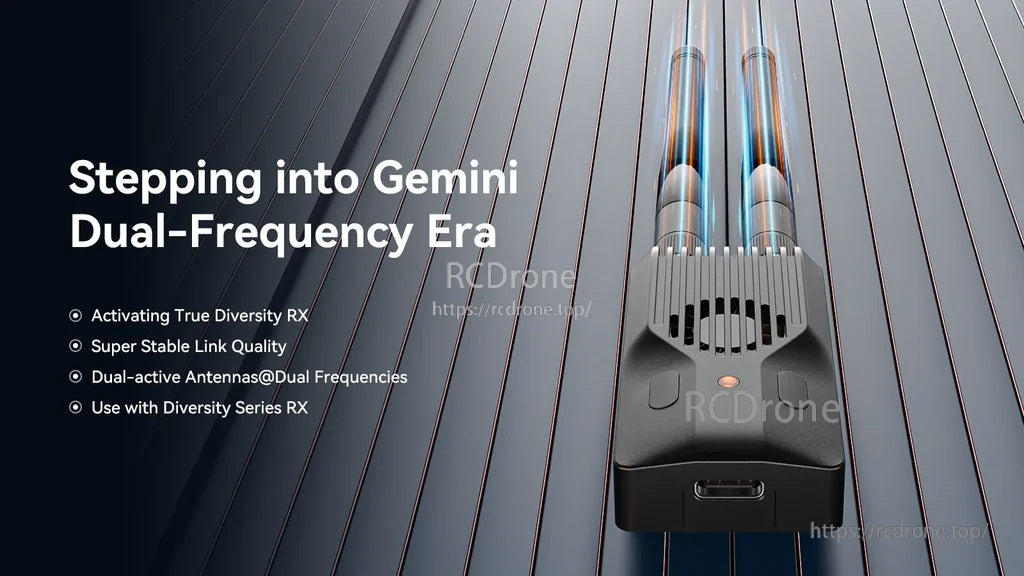

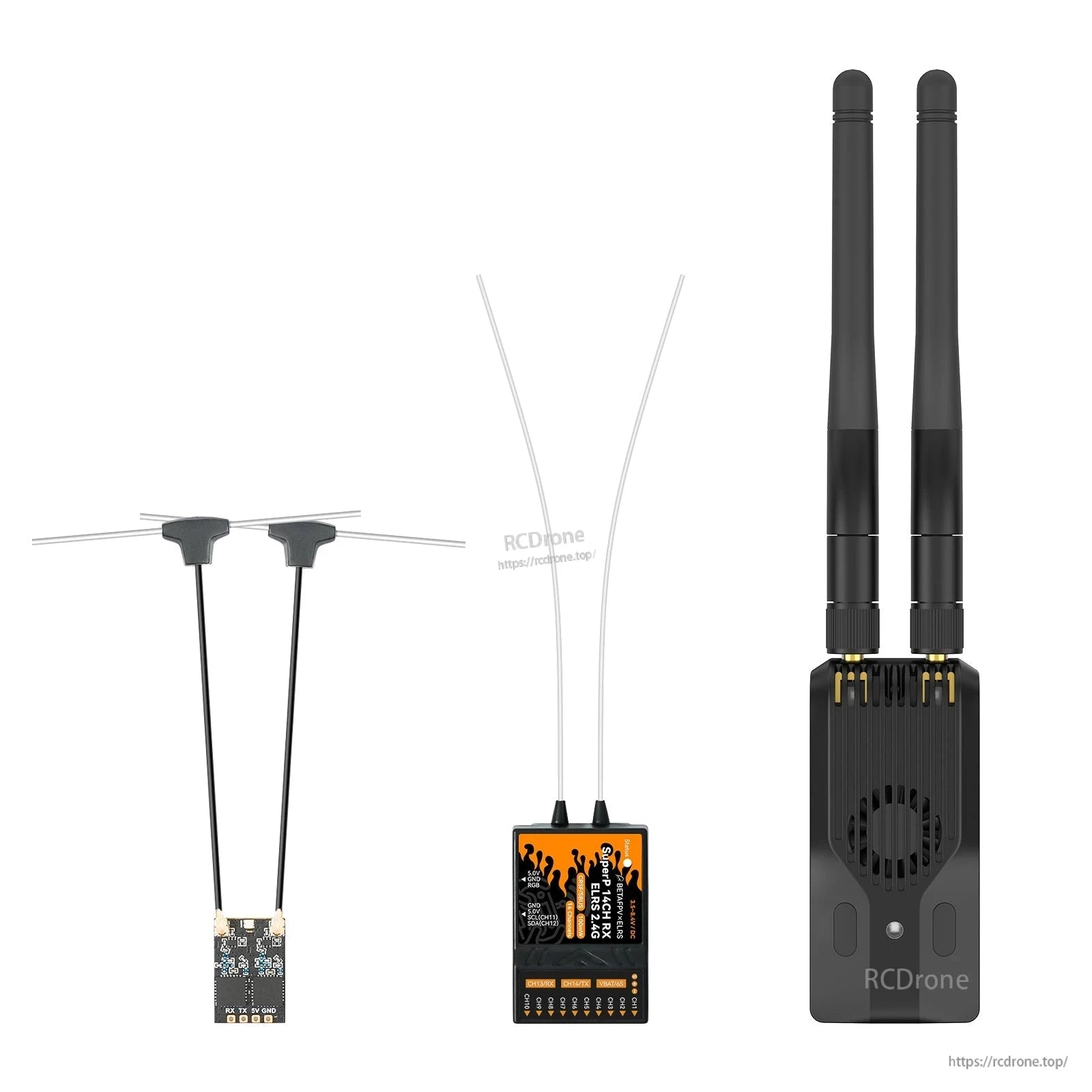

BETAFPV सुपरजी नैनो ट्रांसमीटर एक ELRS 2.4GHz ट्रांसमीटर मॉड्यूल है जो ExpressLRS V3.3.0 पर आधारित है, जिसे ELRS विकास टीम के सहयोग से विकसित किया गया है। इसमें जेमिनी डुअल-फ्रीक्वेंसी विविधता (डुअल-एक्टिव एंटीना @ डुअल फ्रीक्वेंसी) है और इसे सच्ची विविधता रिसीवर्स जैसे सुपरडी रिसीवर या सुपरपी रिसीवर के साथ उपयोग करने पर मजबूत लिंक गुणवत्ता प्राप्त करने के लिए सक्रिय किया जा सकता है। डुअल 1W आउटपुट पावर के साथ, इसे FPV रेसिंग, लंबी दूरी की उड़ान और पेशेवर फोटोग्राफी के लिए जटिल रेडियो वातावरण में स्थिर नियंत्रण के लिए डिज़ाइन किया गया है।

मुख्य विशेषताएँ

• पहला जेमिनी डुअल-फ्रीक्वेंसी विविधता ट्रांसमीटर मॉड्यूल (जेमिनी मोड: डुअल RF लिंक; जटिल रेडियो वातावरण में स्थिर लिंक गुणवत्ता के लिए डिज़ाइन किया गया)।

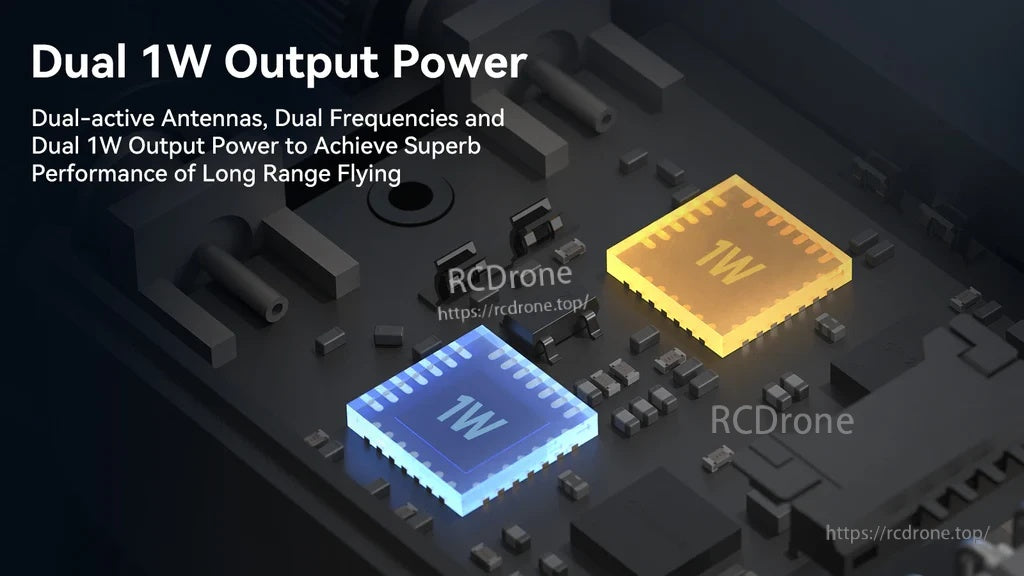

• डुअल 1W RF पावर और F1000 पैकेट दर समर्थन (विशिष्टताओं में सूचीबद्ध पैकेट दरें)।
• ExpressLRS: ELRS V3.3 / 2.4GHz ISM बैंड।
• डुअल SX128x RF चिप्स।

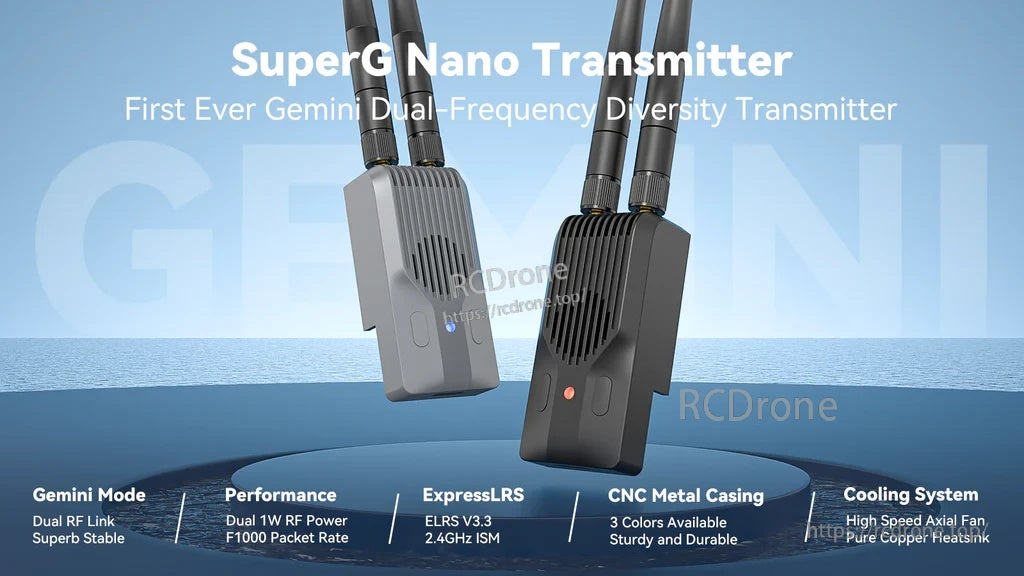

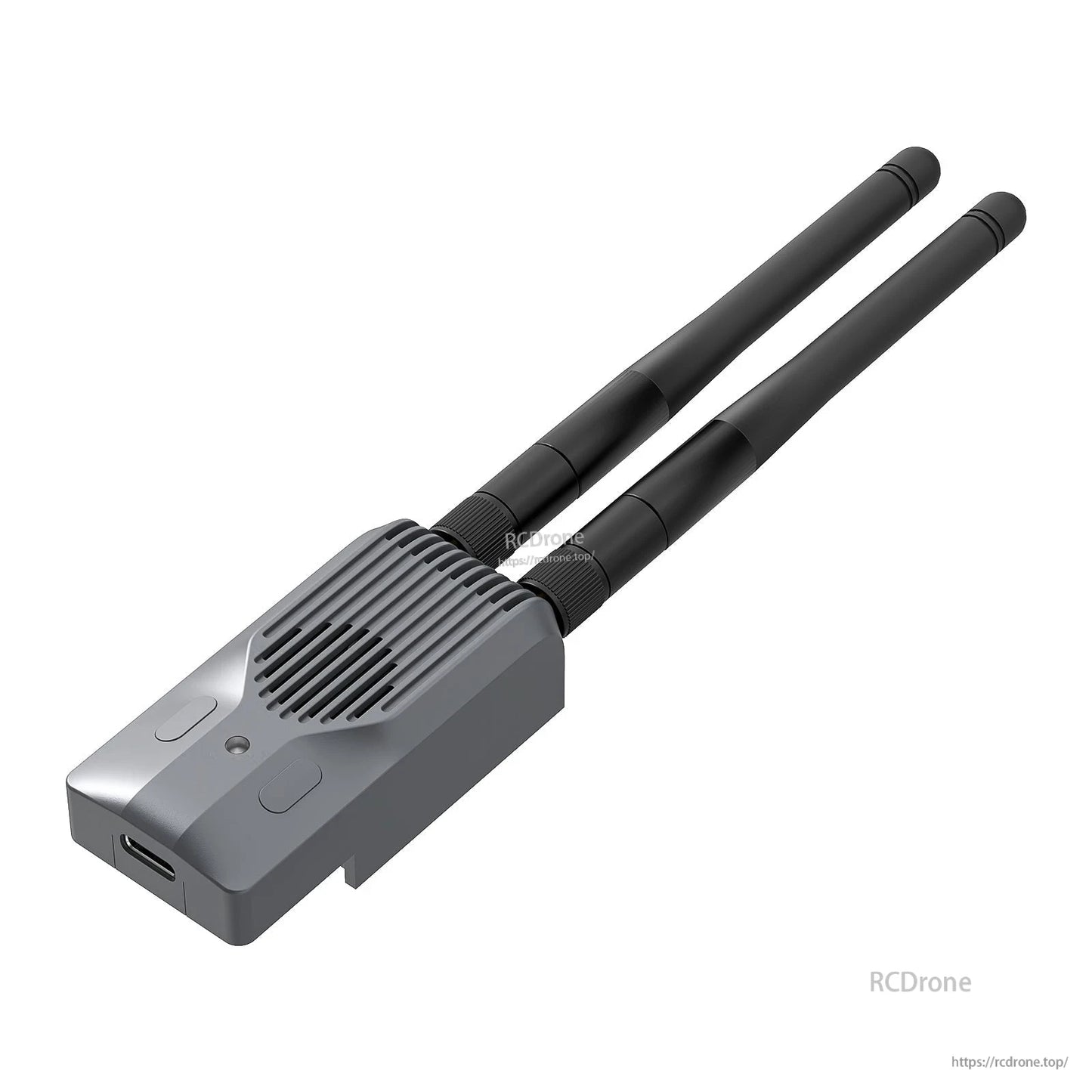

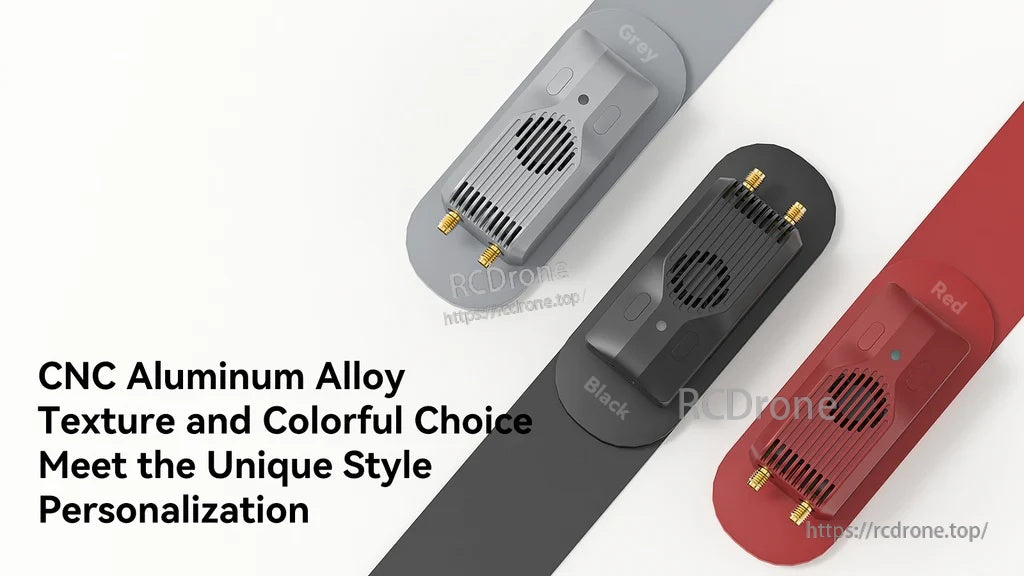

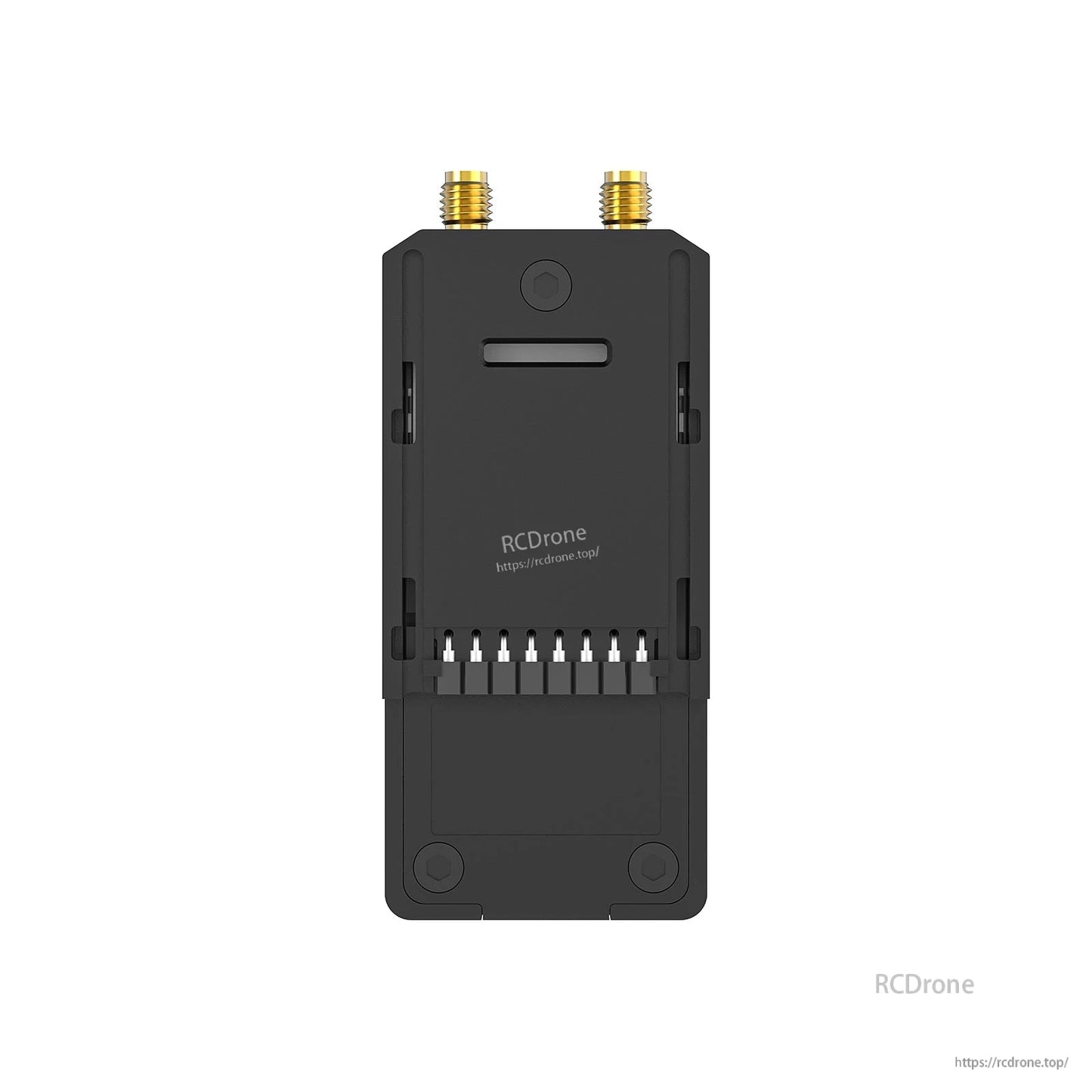

• CNC एल्यूमिनियम मिश्र धातु आवरण; 3 रंग उपलब्ध (काला, लाल, ग्रे)।

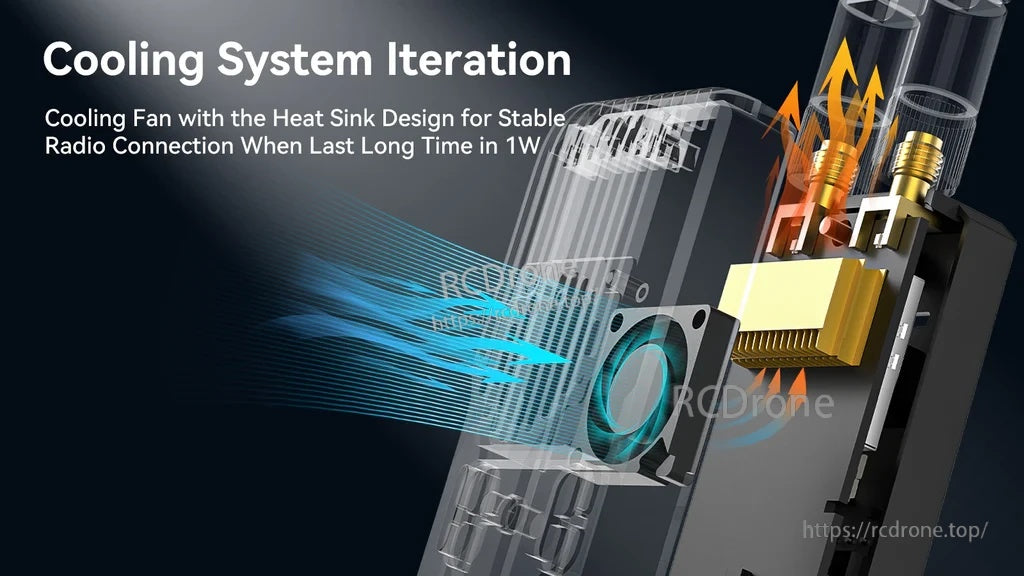

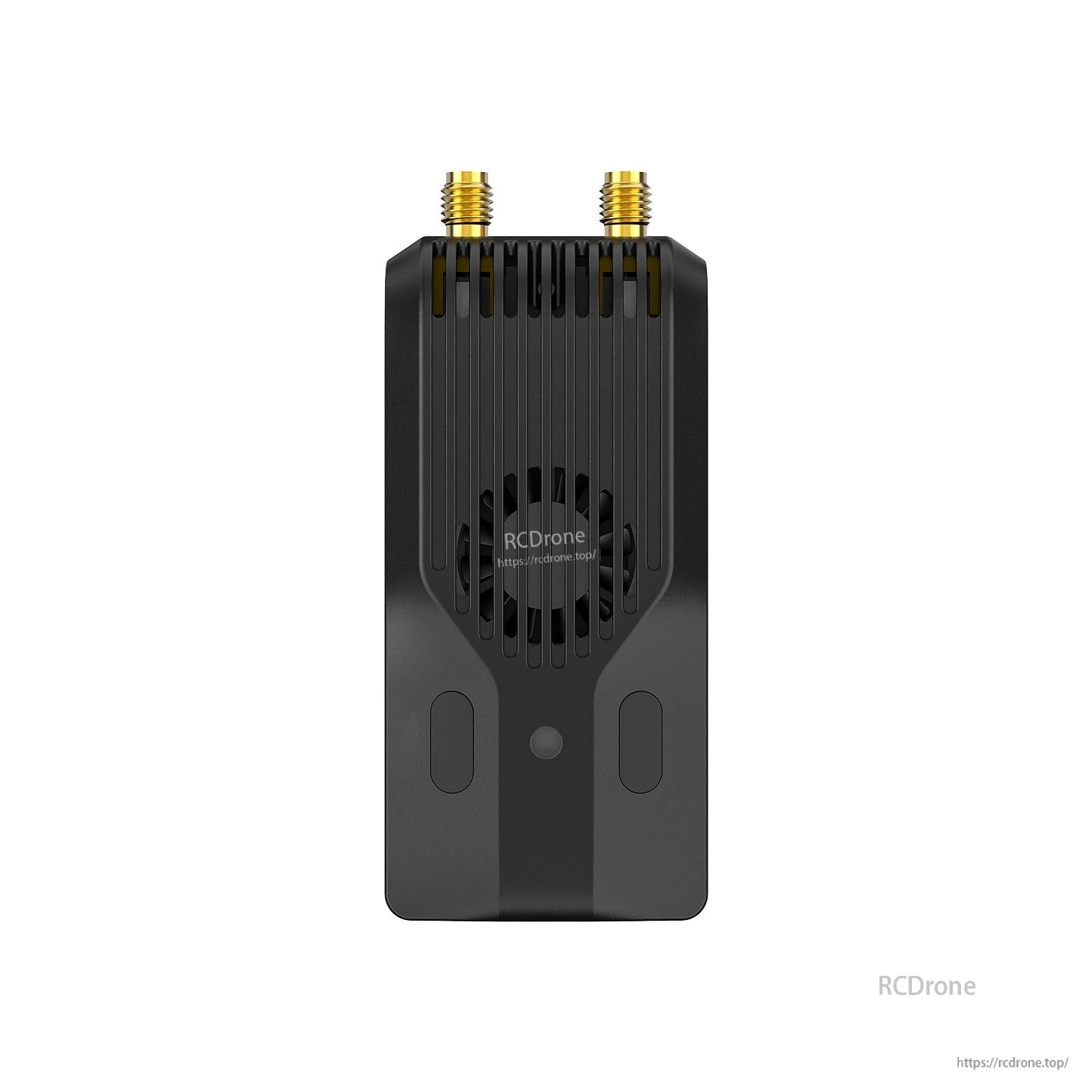

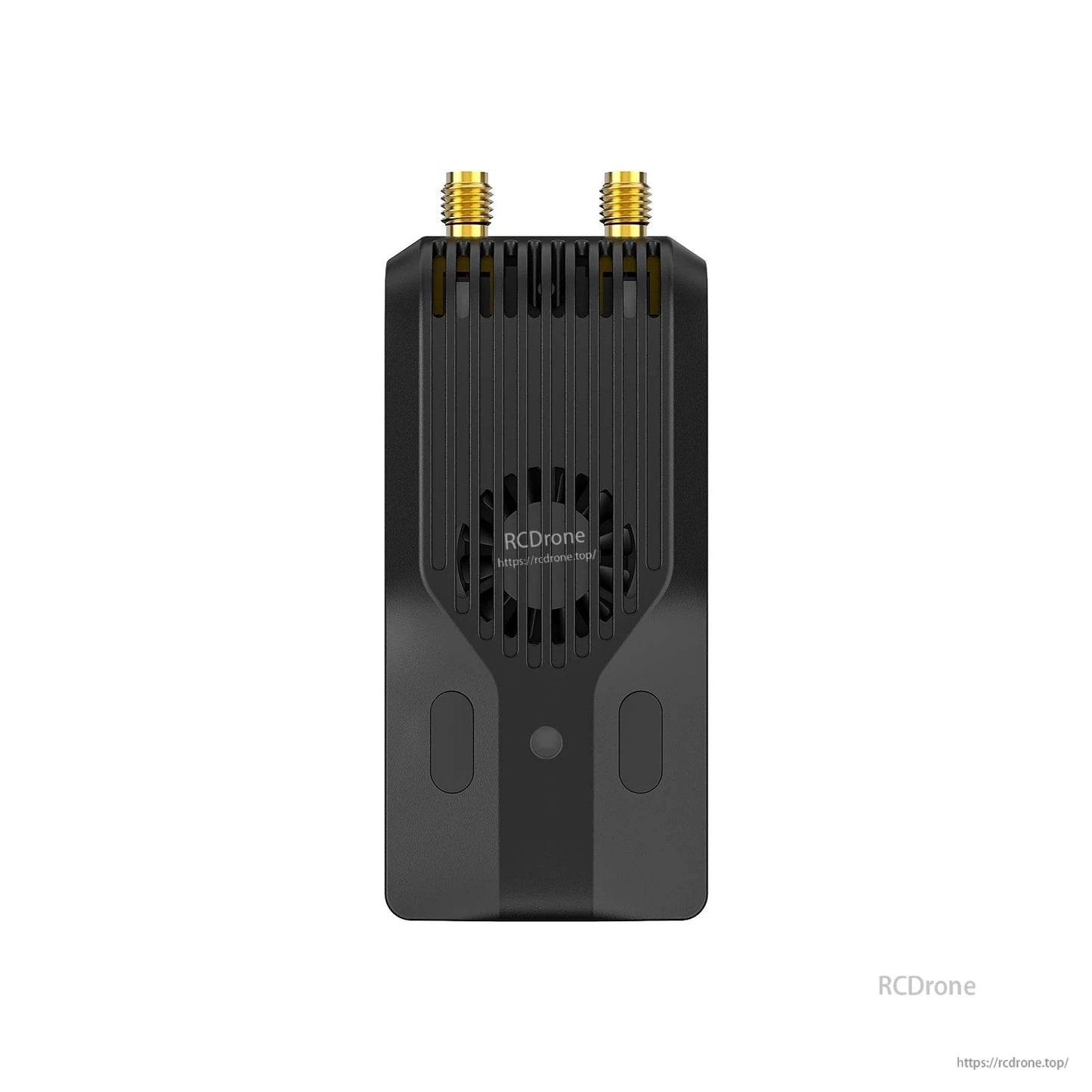

• शीतलन प्रणाली: उच्च गति अक्षीय पंखा और शुद्ध तांबा हीटसिंक (पंखे का वोल्टेज: 5V)।
• 2 अनुकूलन योग्य बटन (बटन1, बटन2) और USB टाइप-C इंटरफेस।
• बाहरी पावर सप्लाई समर्थित (7V–13V DC)।
• बैकपैक समर्थन।
• CRSF-आधारित संचालन; रेडियो के लिए डिज़ाइन किया गया जो CRSF आउटपुट का समर्थन करते हैं और Lua स्क्रिप्ट के माध्यम से कॉन्फ़िगर किया जा सकता है (EdgeTX/OpenTX दस्तावेज़ में उल्लेखित)।
• संगतता नोट: LiteRadio 3 Pro रेडियो ट्रांसमीटर 100mW से ऊपर के डुअल ट्रांसमीटर पावर का समर्थन नहीं कर सकता है क्योंकि पावर सप्लाई समस्याएँ हैं।

विशेषताएँ

पूर्व बिक्री और बिक्री के बाद समर्थन के लिए संपर्क करें support@rcdrone.top or देखें https://rcdrone.top/.

विविधता & जेमिनी मोड

• एंटीना विविधता मोड: दो एंटीने; RSSI पढ़ने के लिए एंटीने स्विच करता है और यह निर्धारित करता है कि डेटा प्राप्त करने के लिए कौन सी एंटीना का उपयोग करना है।
• सच्ची विविधता मोड: दोनों एंटीने एक ही आवृत्ति पर डेटा प्राप्त करती हैं; जो एंटीना पहले सही डेटा प्राप्त करता है, उसका उपयोग किया जाता है।
• जेमिनी मोड: दो एंटीने एक साथ 40MHz की आवृत्ति अंतर के साथ टेलीमेट्री डेटा प्राप्त करती हैं, और विभिन्न आवृत्तियों पर एक साथ प्रसारित भी करती हैं। यह जटिल रेडियो वातावरण में स्थिर संचालन के लिए विभिन्न आवृत्तियों और एंटीने पर समान डेटा पैकेट प्राप्त करने की अनुमति देता है।

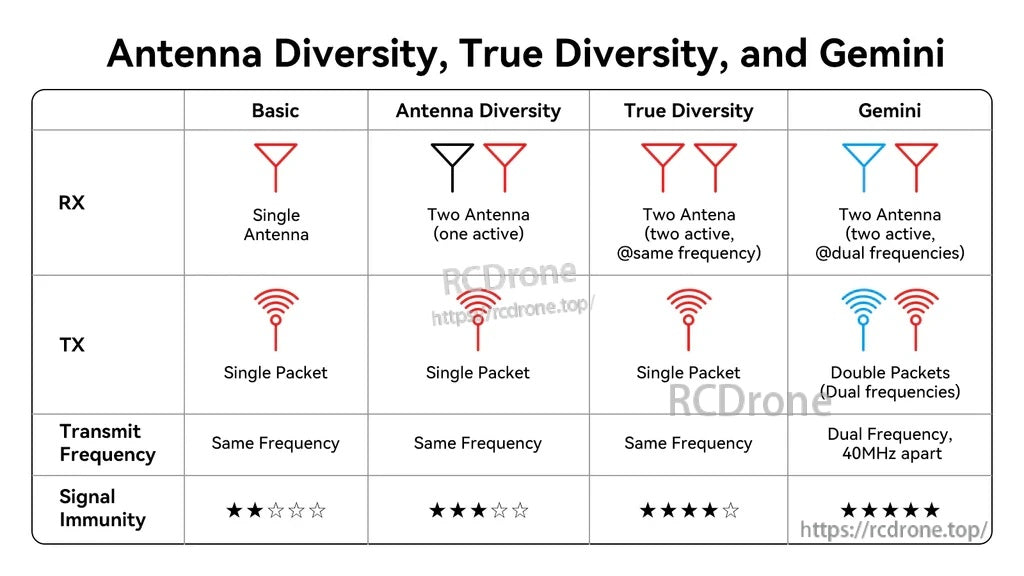

मोड तुलना चार्ट सामग्री (RX/TX व्यवहार):

• बुनियादी: RX एकल एंटीना; TX एकल पैकेट; ट्रांसमिट फ़्रीक्वेंसी वही फ़्रीक्वेंसी; सिग्नल इम्युनिटी: 2/5 सितारे।
• एंटीना विविधता: RX दो एंटीना (एक सक्रिय); TX एकल पैकेट; ट्रांसमिट फ़्रीक्वेंसी वही फ़्रीक्वेंसी; सिग्नल इम्युनिटी: 3/5 सितारे।
• सच्ची विविधता: RX दो एंटीना (दो सक्रिय, @same frequency); TX एकल पैकेट; ट्रांसमिट फ़्रीक्वेंसी वही फ़्रीक्वेंसी; सिग्नल इम्युनिटी: 4/5 सितारे।
• जेमिनी: RX दो एंटीना (दो सक्रिय, @dual frequencies); TX डबल पैकेट (डुअल फ़्रीक्वेंसी); ट्रांसमिट फ़्रीक्वेंसी डुअल फ़्रीक्वेंसी, 40MHz अलग; सिग्नल इम्युनिटी: 5/5 सितारे।

संगतता & कॉन्फ़िगरेशन नोट्स

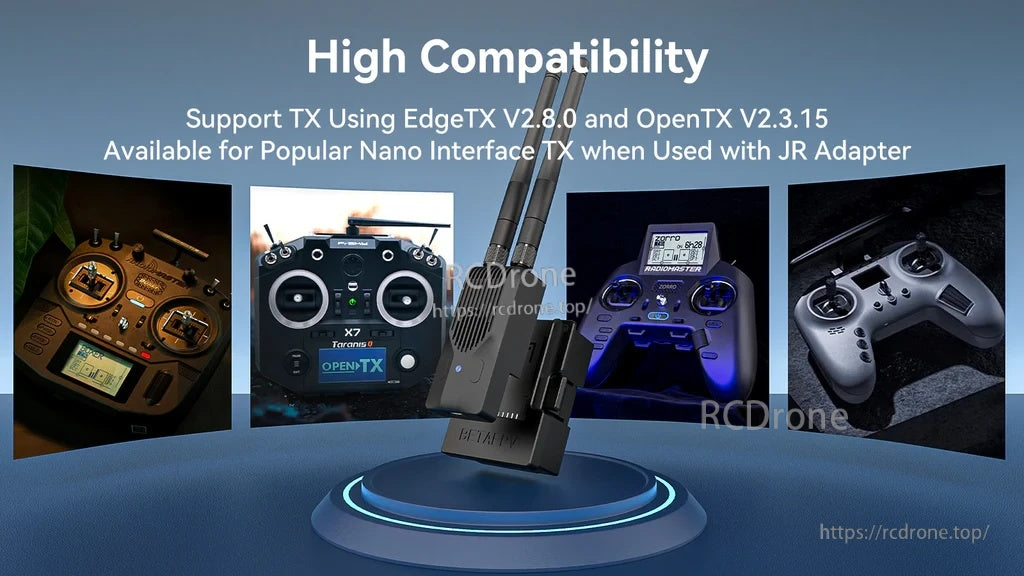

• छवि से संगतता नोट: EdgeTX V2.8.0 और OpenTX V2.3.15 का उपयोग करते हुए TX का समर्थन करें (जैसा कि संदर्भित किया गया है)।

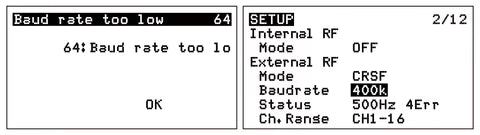

• बुनियादी कॉन्फ़िगरेशन (EdgeTX उदाहरण): आंतरिक RF को अक्षम करें (OFF), बाहरी RF को सक्षम करें, और आउटपुट मोड को CRSF पर सेट करें।
• लुआ स्क्रिप्ट सेटअप: आधिकारिक लुआ स्क्रिप्ट elrsV3.lua को एसडी कार्ड के तहत Scripts/Tools , में कॉपी करें, फिर इसे एसडी-एचसी कार्ड मेनू से चलाएँ।

कस्टम बटन

ट्रांसमीटर 2 बटन आरक्षित करता है जिन्हें कस्टमाइज़ किया जा सकता है। वाईफाई/कस्टम बटन सेटअप चरण (जैसा कि वर्णित है):

1. लुआ के माध्यम से वाईफाई सक्षम करें या पावर ऑन करें और वाईफाई मोड में प्रवेश करने के लिए 60 सेकंड प्रतीक्षा करें।
2. आरजीबी संकेतक लाइट धीरे-धीरे हरा चमकता है, जो दर्शाता है कि वाईफाई सक्षम है (वाईफाई नाम: ExpressLRS TX; वाईफाई पासवर्ड: expresslrs)।
3. वाईफाई नेटवर्क से कनेक्ट करें और कस्टम बटन सेटिंग्स तक पहुँचने के लिए एक ब्राउज़र खोलें http://10.0.0.1।
4. एक्शन कॉलम में इच्छित फ़ंक्शन का चयन करें, फिर बटन प्रकार और प्रेस संख्या/अवधि सेट करें, और सहेजें।

6 कार्य जो सौंपे जा सकते हैं:

• अप्रयुक्त
• VTX सेटिंग
• आउटपुट पावर बढ़ाएँ
• WiFi सक्षम करें
• VTX चैनल दर्ज करें
• बाइंडिंग मोड में प्रवेश करें
• VTX बैंड दर्ज करें

फैक्टरी डिफ़ॉल्ट बटन व्यवहार (तालिका से):

नोट: यह ट्रांसमीटर हार्डवेयर बटन RGB लाइट्स का समर्थन नहीं करता है।

बाइंड & बाहरी पावर सप्लाई

• डिफ़ॉल्ट फर्मवेयर ExpressLRS V3.3.0 आधिकारिक प्रोटोकॉल का उपयोग करता है बिना बाइंडिंग वाक्यांश के। रिसीवर को फर्मवेयर V3.0.0 या उच्चतर का उपयोग करना चाहिए और कोई बाइंडिंग वाक्यांश सेट नहीं होना चाहिए।
• बाइंडिंग चरण: रिसीवर को बाइंड स्थिति में रखें और प्रतीक्षा करें; लुआ स्क्रिप्ट में "बाइंड" पर क्लिक करें या बाइंडिंग मोड में प्रवेश करने के लिए कॉन्फ़िगर किए गए कस्टम बटन का उपयोग करें; ठोस संकेतक सफलतापूर्वक बाइंड दिखाता है।
• नोट: यदि TX फर्मवेयर को फिर से फ्लैश किया गया है और एक बाइंडिंग वाक्यांश कॉन्फ़िगर किया गया है, तो यह बाइंडिंग विधि बाइंडिंग स्थिति में नहीं जाएगी। स्वचालित कनेक्शन के लिए RX को उसी बाइंडिंग वाक्यांश पर सेट करें।

पावर नोट्स (जैसा कि वर्णित है):

• जब डुअल ट्रांसमिट पावर 500mW से अधिक हो जाती है, तो पावर खपत बढ़ जाती है; उपयोग समय बढ़ाने के लिए बाहरी बैटरी का उपयोग करने की सिफारिश की जाती है।
• शक्ति खपत प्रसारण शक्ति और टेलीमेट्री अनुपात पर निर्भर करती है। 500mW और उससे ऊपर, उच्च वापसी अनुपात शक्ति खपत को कम कर सकता है।
• उदाहरण (जेमिनी मोड): वापसी अनुपात 1:128 1000mA की खपत करता है; वापसी अनुपात 1:2 लगभग 1:128 का आधा खपत करता है।
• नोट: जब रेडियो ट्रांसमीटर बैटरी या बाहरी बैटरी वोल्टेज 7V (2S) या 10.5V (3S) से कम हो, तो 500mW और 1W पर जेमिनी मोड का उपयोग सावधानी से करें ताकि अपर्याप्त शक्ति आपूर्ति के कारण पुनः आरंभ से बचा जा सके, जो लिंक डिस्कनेक्शन का कारण बन सकता है।

महत्वपूर्ण नोट: पावर ऑन करने से पहले एंटीना को असेंबल करें। अन्यथा, सुपरजी नैनो ट्रांसमीटर में PA चिप स्थायी रूप से क्षतिग्रस्त हो सकती है।

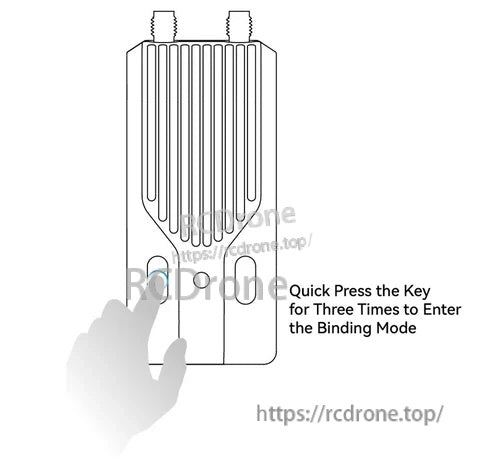

छवि से बाइंडिंग टिप: “बाइंडिंग मोड में प्रवेश करने के लिए कुंजी को तीन बार जल्दी दबाएं।”

अक्सर पूछे जाने वाले प्रश्न

• लिंक स्थापित करते समय Lua स्क्रिप्ट में प्रवेश नहीं कर सकते:
  • Lua स्क्रिप्ट संस्करण पुराना है; elrsV3.lua. में अपग्रेड करें
  • रेडियो ट्रांसमीटर की बौड दर 400K से कम है; इसे 400K से ऊपर समायोजित करें।
  • यदि बौड दर को संशोधित नहीं किया जा सकता है, तो रेडियो ट्रांसमीटर का फर्मवेयर अपडेट करें; EdgeTX V2.7.0 या नए संस्करण की आवश्यकता है।
• F1000 पैकेट दर का उपयोग करने में असमर्थ या "बौड दर बहुत कम है" का संकेत:
  • कारण: F1000 को 400K से अधिक बौड दर की आवश्यकता होती है; 400K डिफ़ॉल्ट है।
  • समाधान: हार्डवेयर (मॉडल सेटअप या सिस्टम मेनू) में 400K से अधिक बौड दर सेट करें, रेडियो ट्रांसमीटर को पुनः प्रारंभ करें, फिर पैकेट दर बदलें।
• जब F1000 सक्षम होता है, तो रेडियो ट्रांसमीटर और मॉड्यूल के बीच पैकेट दर 1000 से कम है:
  • कारण: EdgeTX संस्करण।
  • समाधान: EdgeTX को 2.8.0 या उससे ऊपर अपग्रेड करें। LiteRadio 3 Pro डिफ़ॉल्ट रूप से EdgeTX 2.8.0 पर है और इस समस्या का सामना नहीं करता है (जैसा कि कहा गया है)।

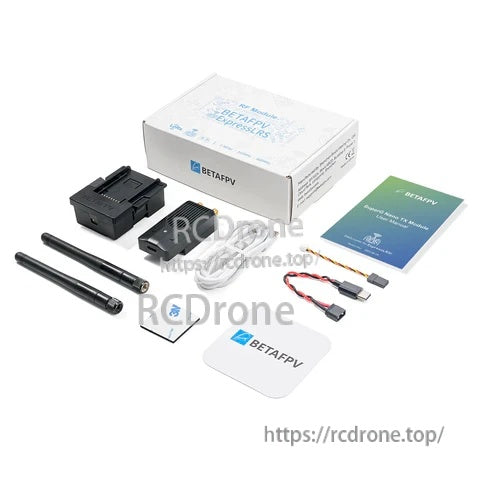

क्या शामिल है

• 1 * सुपरजी नैनो ट्रांसमीटर (काला/लाल/ग्रे)
• 2 * 2.4G गोंद स्टिक एंटीना
• 1 * USB से Type-C डेटा केबल
• 1 * Type-C पुरुष से XT30U पुरुष पावर केबल
• 1 * GH1.25 पुरुष से FUTABA पुरुष सिग्नल केबल

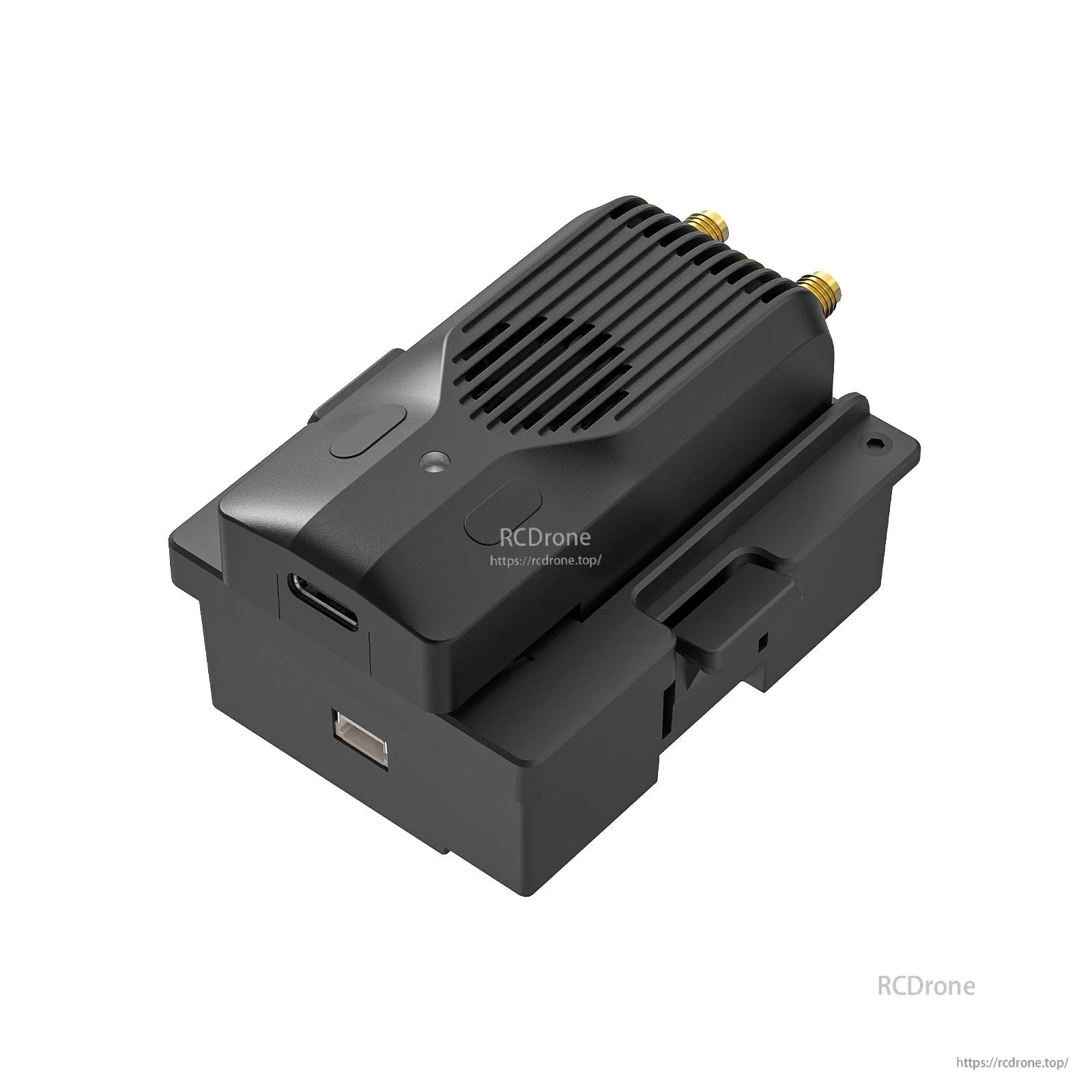

• 1 * माइक्रो-नैनो मॉड्यूल एडाप्टर (मानक संस्करण)
• 1 * डबल साइड EVA फोम टेप
• 1 * निर्देश मैनुअल
• 1 * सेवा कार्ड

मैनुअल

• SuperG नैनो ट्रांसमीटर के लिए निर्देश मैनुअल
• SuperG नैनो ट्रांसमीटर के लिए फर्मवेयर
• ExpressLRS बैकपैक फर्मवेयर रिलीज
• SuperG नैनो TX इंसुलेटेड शेल के लिए STL फ़ाइल
• ELRS Lua स्क्रिप्ट का परिचय

विवरण

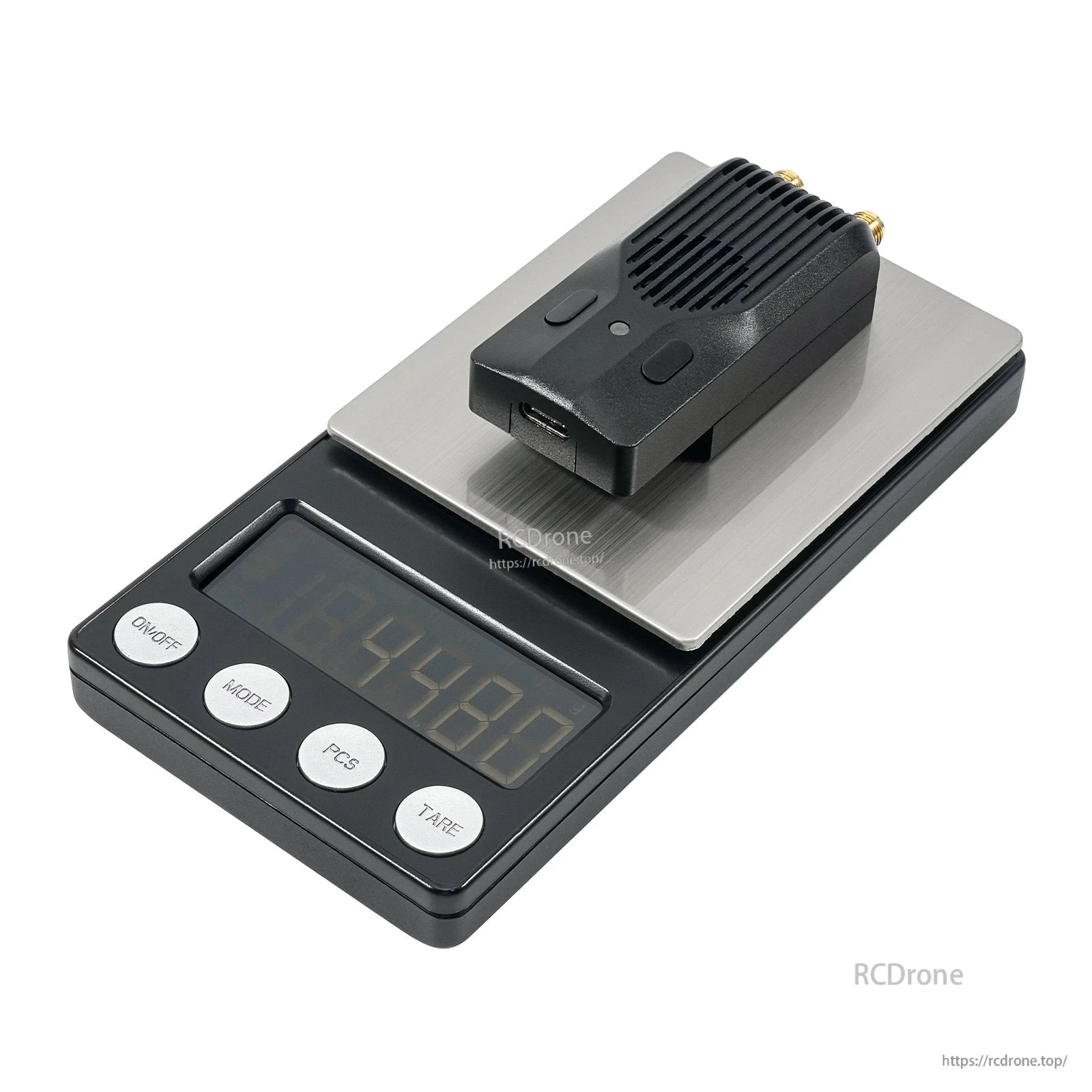

ExpressLRS 2.4GHz नैनो मॉड्यूल जो जेमिनी डुअल-फ्रीक्वेंसी विविधता और मांग वाले RF वातावरण के लिए बनाया गया है।

जेमिनी मोड दो आवृत्तियों पर दोहरी सक्रिय एंटीना सक्षम करता है, जो सच्चे विविधता रिसीवर्स के साथ एक मजबूत नियंत्रण लिंक प्रदान करता है।

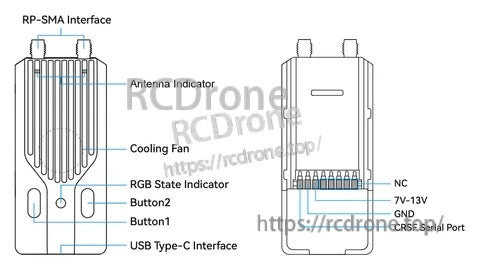

स्पष्ट पोर्ट लेबलिंग वायरिंग को सरल बनाती है: डुअल RP-SMA, USB-C, बटन, RGB स्थिति, और CRSF पावर/सिग्नल पैड।

एंटीना विविधता, सच्ची विविधता, और जेमिनी इस बात में भिन्न हैं कि एंटीना और आवृत्तियों का उपयोग हस्तक्षेप का प्रतिरोध करने के लिए कैसे किया जाता है।

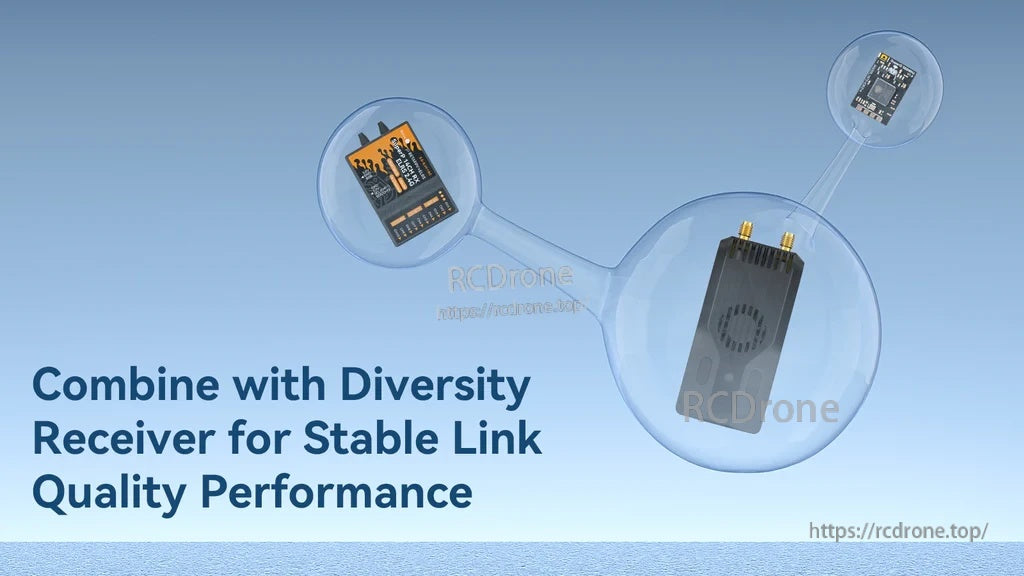

सच्ची विविधता ELRS रिसीवर के साथ पेयरिंग करना जेमिनी संचालन के सबसे मजबूत लिंक गुणवत्ता लाभों को अनलॉक करने में मदद करता है।

FPV रेसिंग, लंबी दूरी की उड़ानों, और उच्च शोर वाले क्षेत्रों के लिए विश्वसनीय नियंत्रण।

डुअल 1W RF आउटपुट उच्च पैकेट दरों का समर्थन करता है जबकि नियंत्रण लिंक को प्रतिक्रियाशील बनाए रखता है।

सक्रिय कूलिंग उच्च गति के पंखे को तांबे के हीटसिंक के साथ जोड़ती है ताकि उच्च शक्ति संचालन को बनाए रखा जा सके।

CRSF-आधारित संचालन कई रेडियो के साथ काम करता है जो EdgeTX/OpenTX पर Lua स्क्रिप्ट के माध्यम से कॉन्फ़िगर किए जाते हैं।

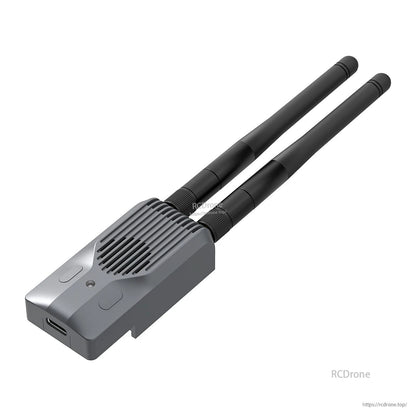

CNC एल्यूमिनियम केसिंग काले, लाल, या ग्रे में उपलब्ध है ताकि विभिन्न रेडियो निर्माणों के साथ मेल खा सके।

पैकेज सामग्री में मॉड्यूल और एक सामान्य नैनो बे स्थापना के लिए आवश्यक सहायक उपकरण शामिल हैं।

रेडियो मॉडल सेटिंग्स में बाहरी मॉड्यूल प्रोटोकॉल को CRSF पर सेट करें।

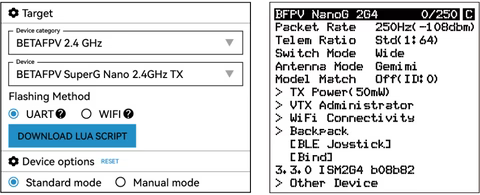

फ्लैश करने और पैकेट दर और ट्रांसमिट पावर कॉन्फ़िगर करने से पहले सही ExpressLRS लक्ष्य का चयन करें।

बाइंडिंग मोड में प्रवेश करने के लिए बटन को तीन बार दबाएं।

बाहरी DC इनपुट को XT30-से-USB एडाप्टर केबल और 2–3S बैटरी.

CRSF बौड दर और बाहरी RF सेटिंग्स को मेल करें ताकि एक स्थिर लिंक बनाए रखा जा सके और टेलीमेट्री त्रुटियों से बचा जा सके।

ExpressLRS डिवाइस मेनू का उपयोग करें TX पावर, एंटीना मोड, और बाइंडिंग विकल्पों को समायोजित करने के लिए।

सब कुछ एंटीना, माउंटिंग एक्सेसरीज़, और त्वरित प्रारंभ दस्तावेज़ के साथ बॉक्स में आता है।
