अवलोकन

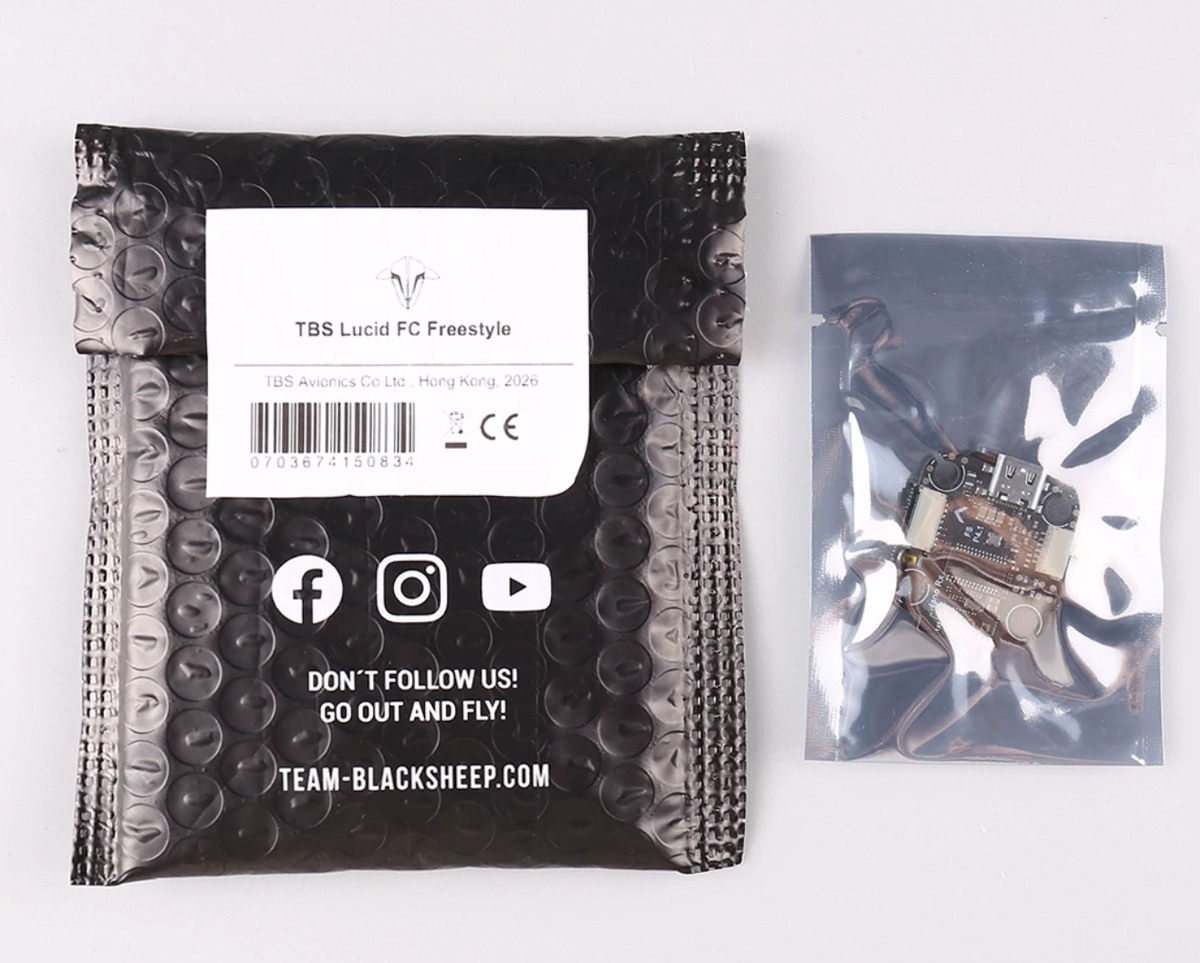

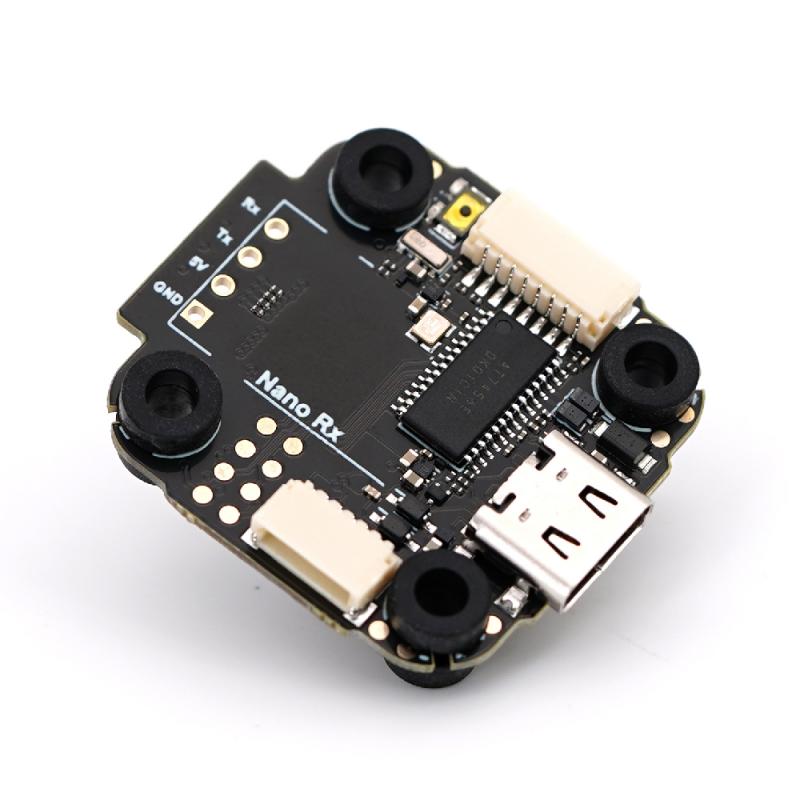

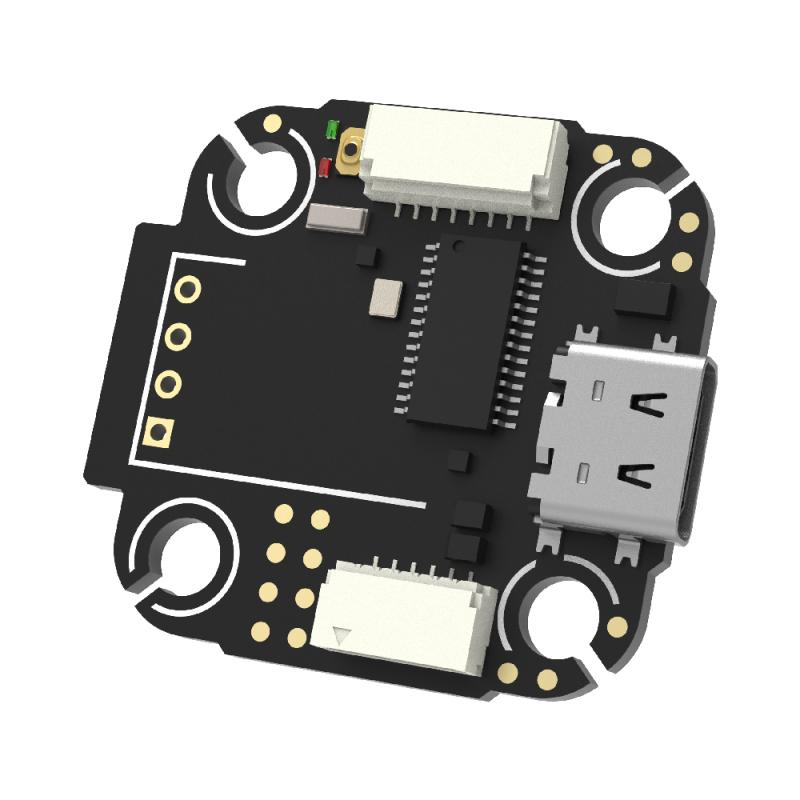

TBS Lucid FC Freestyle 20x20 फ्लाइट कंट्रोलर एक 20x20 फ्लाइट कंट्रोलर है जो रेसिंग और फ्रीस्टाइल ड्रोन निर्माण के लिए डिज़ाइन किया गया है। यह ICM-42688P जिरो, 288MHz पर चलने वाला AT32F435RMT7 MCU, छह UARTs, 8 MB ब्लैकबॉक्स फ्लैश, और संगत ESCs और DJI O3 डिजिटल सिस्टम के लिए प्लग-एंड-प्ले कनेक्शन का उपयोग करता है।

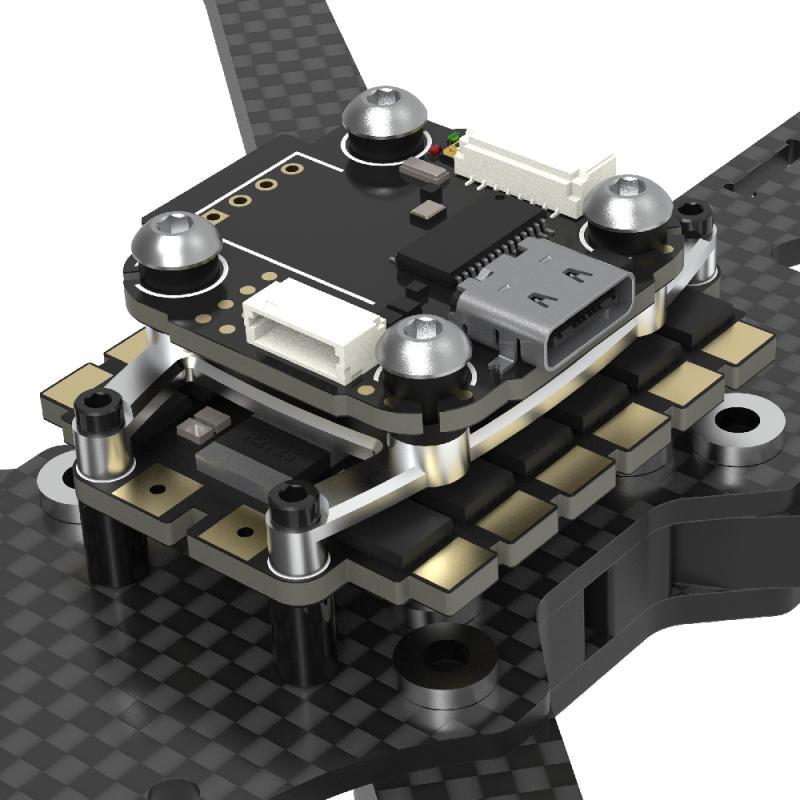

फ्लाइट कंट्रोलर 20x20 ESCs के साथ संगत है और Betaflight कनेक्टर मानक का उपयोग करके 4-इन-1 ESC कनेक्शन का समर्थन करता है। इसे TBS क्रॉसफायर और TBS ट्रेसर पारिस्थितिकी तंत्र के लिए डिज़ाइन किया गया है जबकि अन्य रेडियो रिसीवर्स का भी समर्थन करता है। सहायक सोल्डर पैड को कॉम्पैक्ट ड्रोन फ्रेम में व्यावहारिक स्थापना के लिए व्यवस्थित किया गया है।
मुख्य विशेषताएँ
- फ्रीस्टाइल संस्करण के लिए ICM-42688P जिरो।
- 288MHz घड़ी के साथ AT32F435RMT7 MCU।
- छह UARTs और 8 MB ब्लैकबॉक्स फ्लैश।
- FC-से-ESC और DJI O3 कनेक्शन के लिए प्लग-एंड-प्ले।

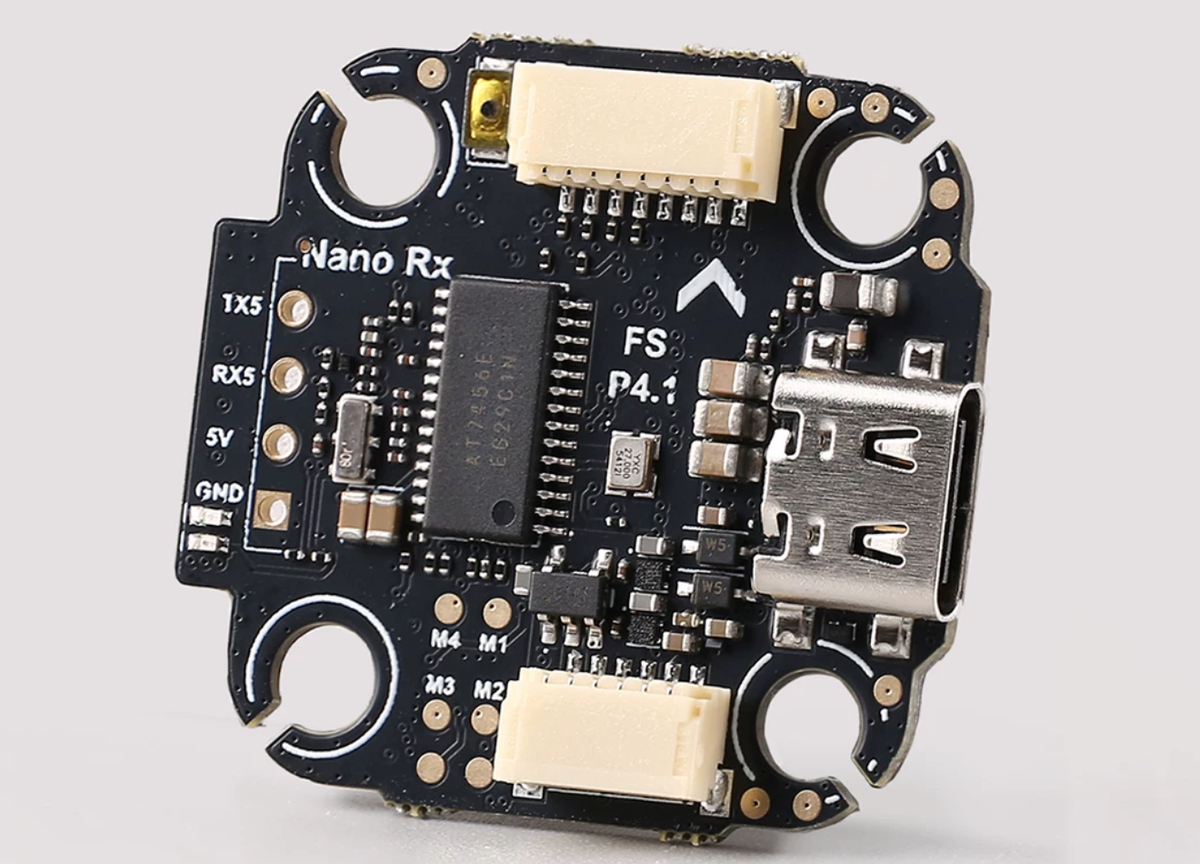

- यूएसबी-सी इंटरफेस, ईएससी कनेक्टर, बूटलोडर बटन, स्थिति एलईडी, रिसीवर इंटरफेस, और एचडी वीडियो इंटरफेस।
- चार मोटर आउटपुट टेलीमेट्री और करंट सेंसिंग के साथ।
- 9V और 5V बीईसी आउटपुट।
- प्रारंभिक उत्पादन नमूनों में UART3 RX और TX सिल्कस्क्रीन मार्किंग उलटी थी। सही उत्पादन इकाइयाँ उचित मार्किंग का उपयोग करती हैं।

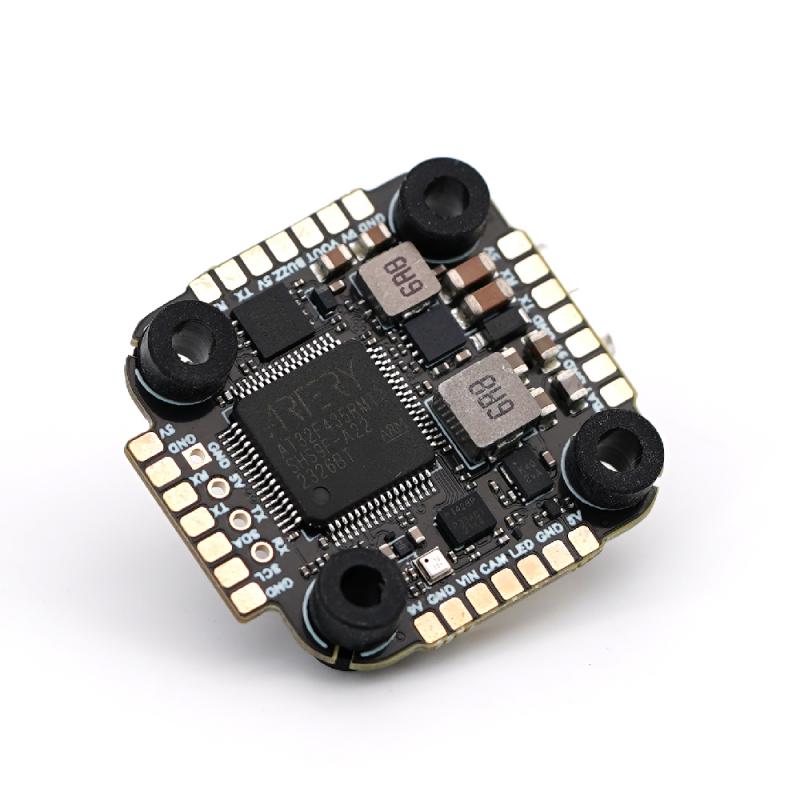

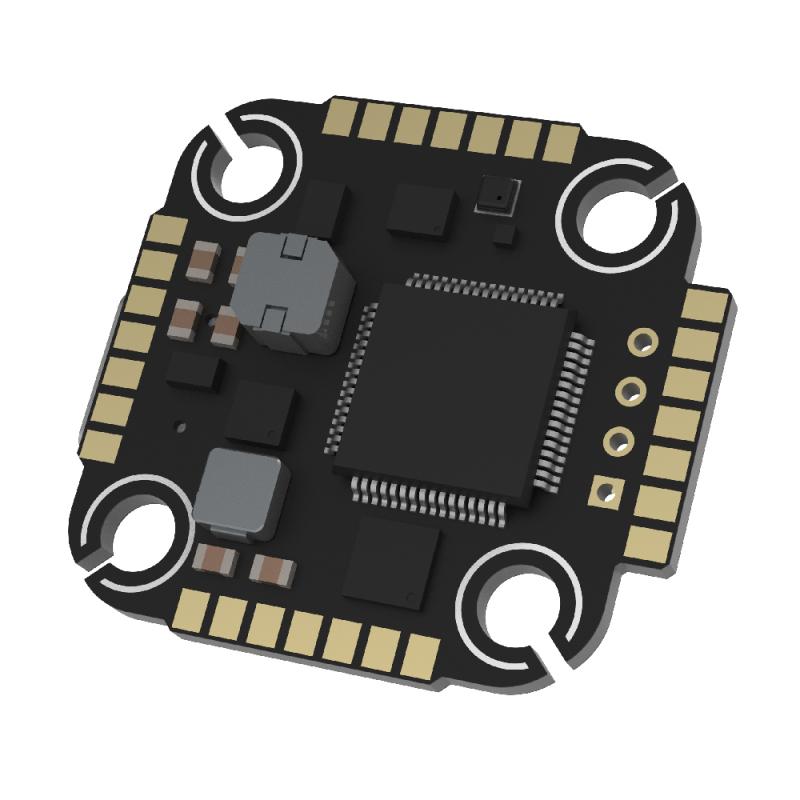

विशेषताएँ
| MCU | AT32F435RMT7, 288MHz |
|---|---|
| जाइरो | ICM-42688P |
| मोटर आउटपुट | 4 मोटर्स टेलीमेट्री और करंट सेंसर के साथ |
| बीईसी | 9V, 2.5A; 5V, 2A |
| OSD | AT7456E |
| Blackbox | 8 MB |
| UARTs | 6: UART1, UART3, UART4, UART5, UART7, UART8 |
| इनपुट वोल्टेज | 3S-6S |
| बोर्ड का आकार | 31mm x 29mm |
| माउंटिंग पैटर्न | 20mm x 20mm |
| वजन | 4.51g |
डिफ़ॉल्ट और अनुशंसित पोर्ट असाइनमेंट
- UART2: ESC टेलीमेट्री
- UART3: DJI O3 एयर यूनिट
- UART4: DJI O3 SBus
- UART5: CRSF रिसीवर
- UART7: GPS
- UART8: SmartAudio
दस्तावेज़ित उड़ान नियंत्रक कॉन्फ़िगरेशन
- Betaflight बोर्ड ओरिएंटेशन: रोल 180 डिग्री, पिच 0 डिग्री, यॉ 90 डिग्री।
- पहली जिरो दिशा: घड़ी की दिशा में, 0 डिग्री।
- MAG संरेखण: डिफ़ॉल्ट।
- Betaflight बाहरी वोल्टेज सेंसर: स्केल 210, डिवाइडर 10, मल्टीप्लायर 1।
- INAV बाहरी वोल्टेज सेंसर: स्केल 2100, ऑफसेट 0।
- GPIO कार्य उच्च-स्तरीय सक्रिय हैं।
- Betaflight CameraControl और INAV ADC का उपयोग MCU पिन PC5 पर किया जा रहा है।
- SWDIO उपयोगकर्ता 1 के लिए MCU पिन PA13 का उपयोग करता है, और SWDCLK उपयोगकर्ता 2 के लिए MCU पिन PA14 का उपयोग करता है।
उपयोगकर्ता 1 और उपयोगकर्ता 2 के लिए INAV में पिन कार्यों के लिए, प्रलेखित CLI कमांड हैं set pinio_box1 = 47 और set pinio_box2 = 48. कैमरा-नियंत्रण पिन को ADC के रूप में सक्षम करने के लिए, प्रलेखित कमांड है set vbat_adc_channel = 3. पिनआउट प्रलेखन नोट करता है कि SWDIO और SWDCLK उपयोगकर्ता कार्य उड़ान नियंत्रकों पर हटा दिए गए हैं जो P4 और बाद में चिह्नित हैं। यह यह भी नोट करता है कि P1, P2, या P3 पर चिह्नित बोर्ड वोल्टेज चयन का समर्थन नहीं करते हैं और कि VBAT पिन सीधे बैटरी वोल्टेज से जुड़ा हुआ है।
उत्पाद या सेटअप सहायता के लिए, संपर्क करें https://rcdrone.top/.

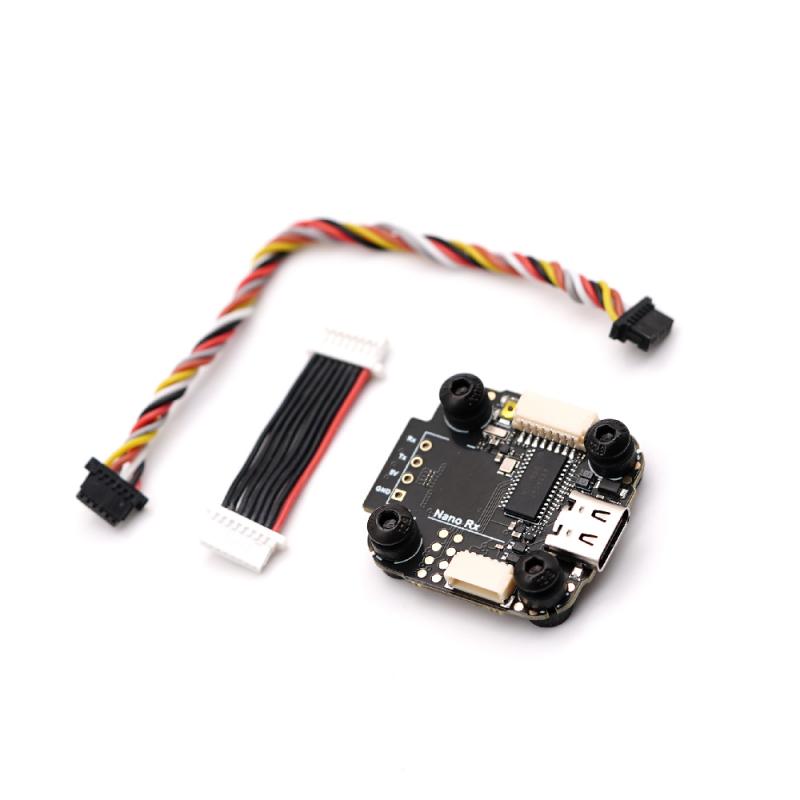

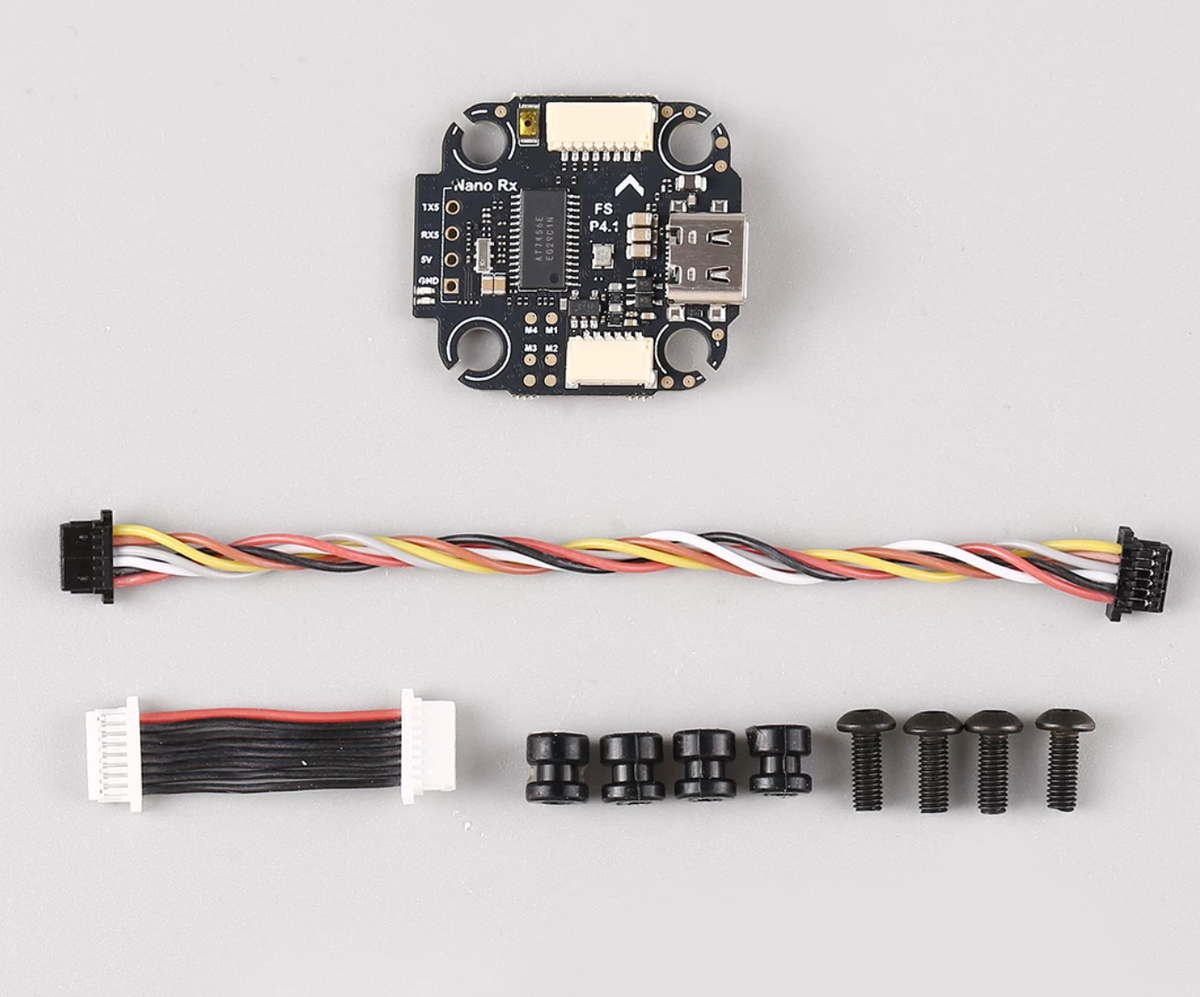

क्या शामिल है
- TBS लुसिड 20x20 FC
- FC-to-ESC प्लग-एंड-प्ले केबल
- DJI O3 प्लग-एंड-प्ले केबल
- 4 M3 रबर डैम्पर्स
- 4 M3 x 8 स्क्रू
अनुप्रयोग
20x20 रेसिंग और फ्रीस्टाइल ड्रोन निर्माण के लिए उपयुक्त, जो संगत 20x20 ESCs, 4-इन-1 ESCs, DJI O3 डिजिटल वीडियो उपकरण, GPS, CRSF रिसीवर्स, या स्मार्टऑडियो उपकरणों का उपयोग करते हैं।
