कृषि ड्रोन के लिए वीके वी 9-एजी ऑटोपायलट फ्लाइट कंट्रोलर

अवलोकन

वीके वी9-एजी एक उन्नत ऑटोपायलट उड़ान नियंत्रक विशेष रूप से डिज़ाइन किया गया कृषि ड्रोन. के साथ बनाया गया उच्च गति प्रोसेसर, औद्योगिक ग्रेड IMU सेंसर, और परिशुद्धता नेविगेशन प्रौद्योगिकी, यह स्थिर और कुशल उड़ान प्रदर्शन सुनिश्चित करता है छिड़काव, बीजारोपण और कृषि भूमि निगरानी अनुप्रयोग.

साथ बहु-उपग्रह स्थिति निर्धारण (जीपीएस/बीईडू/ग्लोनास), जीएनएसएस और आरटीके दोहरे स्थान प्रणालियां, और दोहरी कम्पास समर्थनवीके वी9-एजी सटीक उड़ान नियंत्रण प्रदान करता है 0.1 मीटर तक की परिशुद्धता का उपयोग करके आरटीके। इसका उच्च-वोल्टेज संगतता (16V-100V) और उन्नत कंपन-प्रतिरोधी एल्गोरिदम यह कृषि संबंधी कठिन वातावरण के लिए एक विश्वसनीय समाधान है।

नियंत्रक समर्थन करता है एकाधिक कार्य मोड, शामिल मैनुअल मोड, एबी पॉइंट मोड, स्काईवे, फ्रूट ट्री मोड और पॉइंट थ्रो मोड, जिससे ऑपरेटरों को विभिन्न कृषि कार्यों के लिए उड़ान पथों को अनुकूलित करने की अनुमति मिलती है। PWM और CAN सिग्नल ड्राइव सिस्टम के साथ संगतता स्थिर परिचालन के लिए हस्तक्षेप-विरोधी प्रदर्शन को बढ़ाता है।

---

प्रमुख विशेषताऐं

• औद्योगिक-ग्रेड IMU सेंसर – कठोर वातावरण (-25°C से 60°C) में भरोसेमंद तरीके से काम करता है।
• उच्च-वोल्टेज संगतता – वोल्टेज उतार-चढ़ाव के खिलाफ मजबूत सुरक्षा के लिए 16V-100V (4S-24S) का समर्थन करता है।
• सटीक नेविगेशन - जीएनएसएस और आरटीके दोहरे स्थान प्रणालियों के साथ बहु-उपग्रह स्थिति निर्धारण (जीपीएस/बीईआईडीओयू/ग्लोनास)।
• सटीक उड़ान नियंत्रण - दोहरी जीएनएसएस सटीकता: ±1 मीटर (क्षैतिज), ±0.5 मीटर (ऊंचाई); आरटीके सटीकता: ±0.1 मीटर (क्षैतिज), ±0.1 मीटर (ऊंचाई)।
• मल्टी-पंप समर्थन - सटीक तरल प्रबंधन के लिए 4 जल पंप, दोहरे प्रवाह मीटर और दोहरे स्तर मीटर को संभालता है।
• कंपन-प्रतिरोधी एल्गोरिदम – उच्च कंपन वातावरण में भी सुचारू संचालन सुनिश्चित करता है।
• व्यापक उड़ान लॉगिंग - प्रदर्शन ट्रैकिंग और विश्लेषण के लिए 50 उड़ान लॉग तक संग्रहीत करता है।
• सिग्नल संगतता - हस्तक्षेप को कम करने के लिए PWM और CAN सिग्नल ड्राइव सिस्टम दोनों के साथ काम करता है।
• एकाधिक उड़ान मोड - मैनुअल, एबी पॉइंट, स्काईवे, फ्रूट ट्री और पॉइंट थ्रो मोड का समर्थन करता है।
• वीके एग्रीकल्चर ऐप - ध्वनि प्रसारण कार्यक्षमता के साथ बहुभाषी समर्थन (चीनी, अंग्रेजी, थाई, जापानी, कोरियाई, रूसी, पुर्तगाली, स्पेनिश, तुर्की)।

---

विशेष विवरण

पैरामीटर	विनिर्देश
एफएमयू आकार	73मिमी × 46मिमी × 18.5मिमी

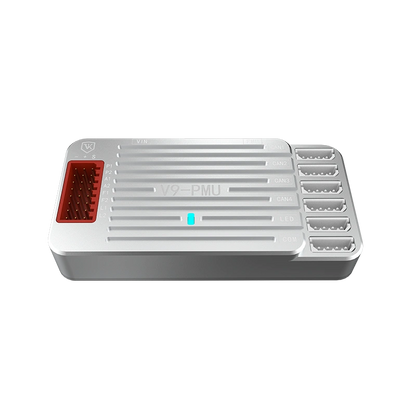

पीएमयू आकार	88मिमी × 44मिमी × 15.5मिमी
एफएमयू वजन	65 जी
पीएमयू वजन	80 जी
बिजली की आपूर्ति	16वी - 100वी (4एस - 24एस)
परिचालन तापमान	-25°C से 60°C
होवरिंग सटीकता (GNSS)	क्षैतिज: ±1m, ऊंचाई: ±0.5m
होवरिंग सटीकता (RTK)	क्षैतिज: ±0.1मी, ऊंचाई: ±0.1मी
पवन प्रतिरोध	≤6 स्तर
अधिकतम चढ़ाई दर	±3मी/सेकेंड
अधिकतम ग्राउंड स्पीड	10मी/सेकेंड
अधिकतम उड़ान कोण	18°
स्काईवे सटीकता	≤50सेमी

---

अनुप्रयोग

वीके वी9-एजी फ्लाइट कंट्रोलर विशेष रूप से डिजाइन किया गया है कृषि यूएवी, विभिन्न कृषि कार्यों के लिए सटीक नियंत्रण और स्वचालन प्रदान करता है:

• छिड़काव ड्रोन – बहु-पंप समर्थन के साथ सटीक कीटनाशक और उर्वरक अनुप्रयोग सुनिश्चित करता है।
• सीडिंग ड्रोन - सटीक ड्रॉप प्लेसमेंट के साथ सीडिंग कार्यों को स्वचालित करता है।
• कृषि भूमि की निगरानी – बड़े पैमाने पर कृषि क्षेत्रों के मानचित्रण और निगरानी के लिए अनुकूलित।
• बाग़ में छिड़काव - विशेष फल वृक्ष मोड बाधाओं के आसपास सटीक छिड़काव की अनुमति देता है।

उच्च परिशुद्धता नेविगेशन, कई ऑपरेशन मोड और मजबूत पर्यावरण प्रतिरोध के साथ, वीके वी9-एजी कृषि ड्रोन स्वचालन के लिए एक शक्तिशाली और विश्वसनीय समाधान है।

विवरण

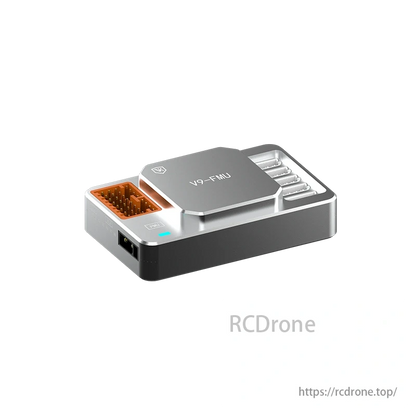

V9 एक एकीकृत उच्च गति प्रोसेसर और उच्च गुणवत्ता वाले सेंसर के साथ कृषि के लिए एक उड़ान नियंत्रक है। यह अधिक परिधीय इंटरफेस, बेहतर दक्षता, स्थिरता और उपयोगकर्ता संचालन प्रदान करता है। प्रमुख विशेषताओं में GPS/BEIDOU/GLONASS उपग्रहों, दोहरे कम्पास, 4 जल पंप और महत्वपूर्ण कंपन वाले ड्रोन के लिए उन्नत एल्गोरिदम के लिए समर्थन शामिल है।

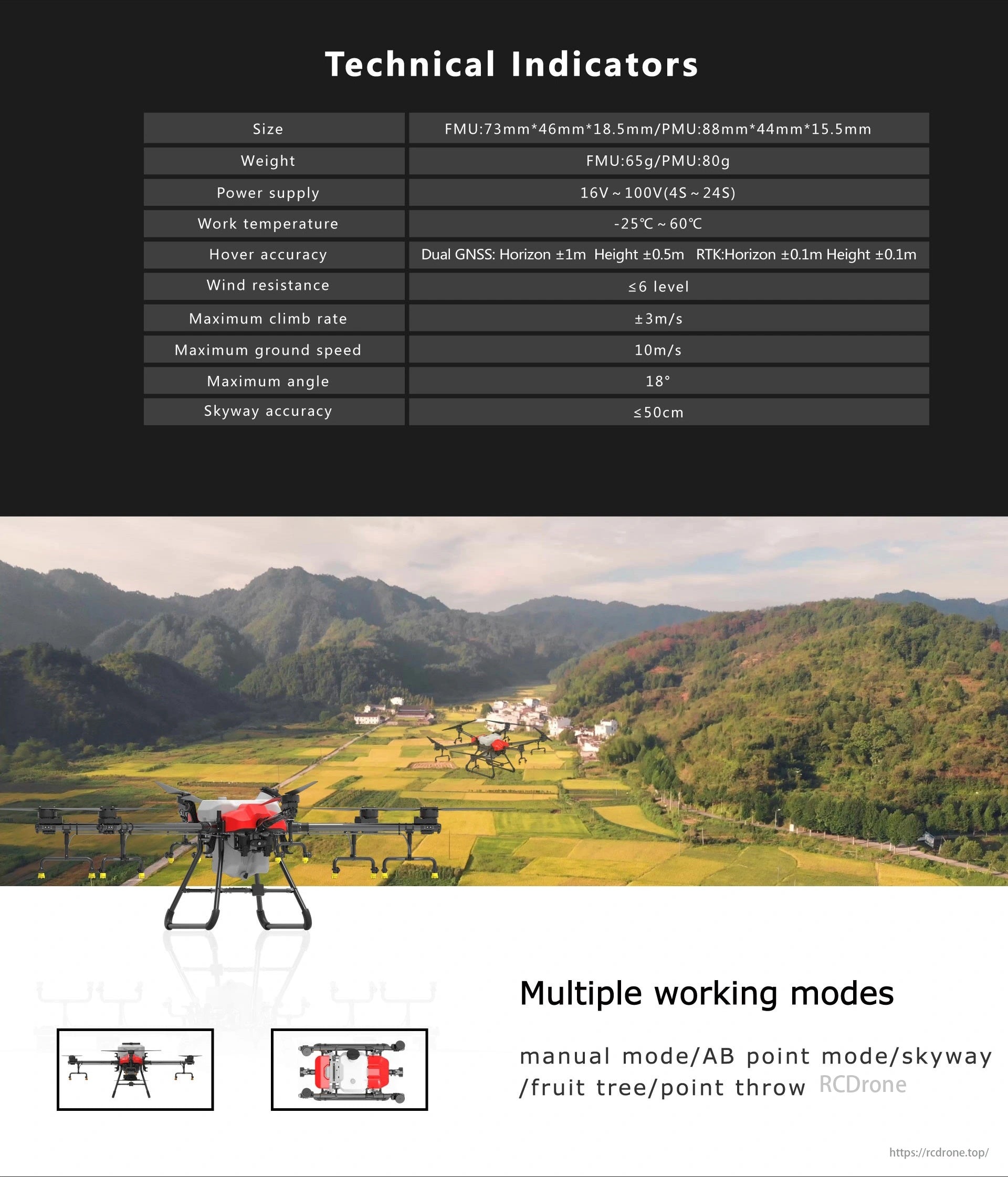

तकनीकी संकेतकों में आकार, वजन, बिजली आपूर्ति, कार्य तापमान, होवर सटीकता, हवा प्रतिरोध, अधिकतम चढ़ाई दर, जमीन की गति, कोण और स्काईवे सटीकता शामिल हैं। कई कार्य मोड: मैनुअल, एबी पॉइंट, स्काईवे, फ्रूट ट्री और पॉइंट थ्रो।

वीके एग्रीकल्चर ऐप चीनी, अंग्रेजी, थाई, जापानी, कोरियाई, रूसी, पुर्तगाली, स्पेनिश, तुर्की का समर्थन करता है।

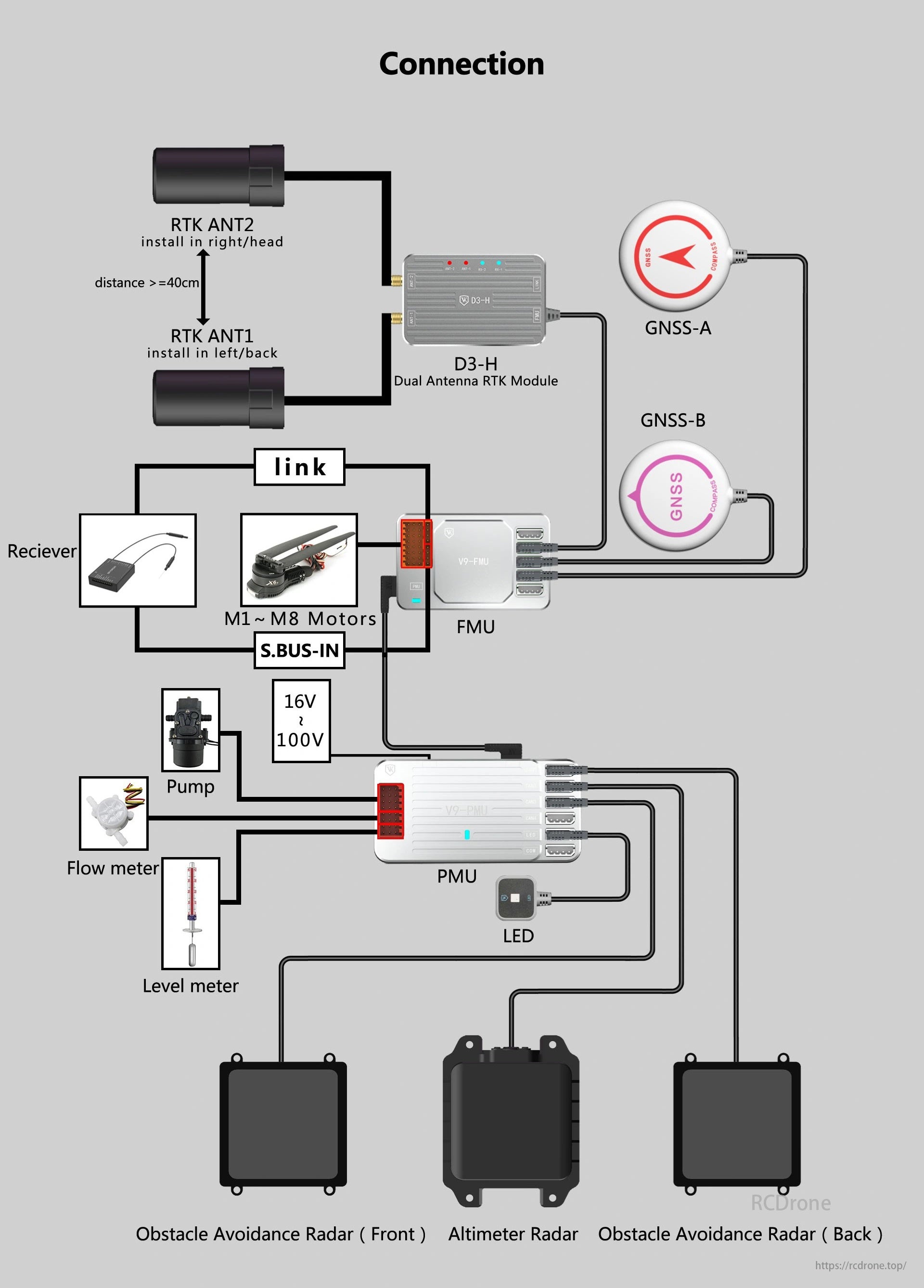

आरटीके एंटेना, जीएनएसएस मॉड्यूल, मोटर्स, एफएमयू, पीएमयू, पंप, फ्लो मीटर, लेवल मीटर और बाधा परिहार रडार सहित ड्रोन प्रणाली के लिए कनेक्शन आरेख।

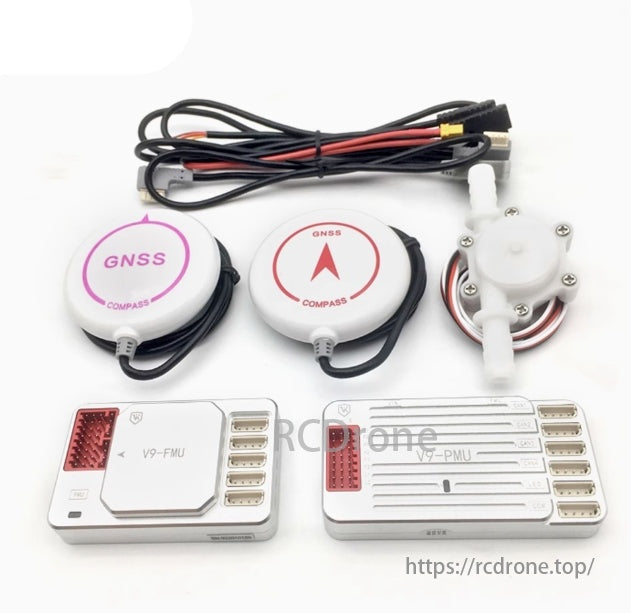

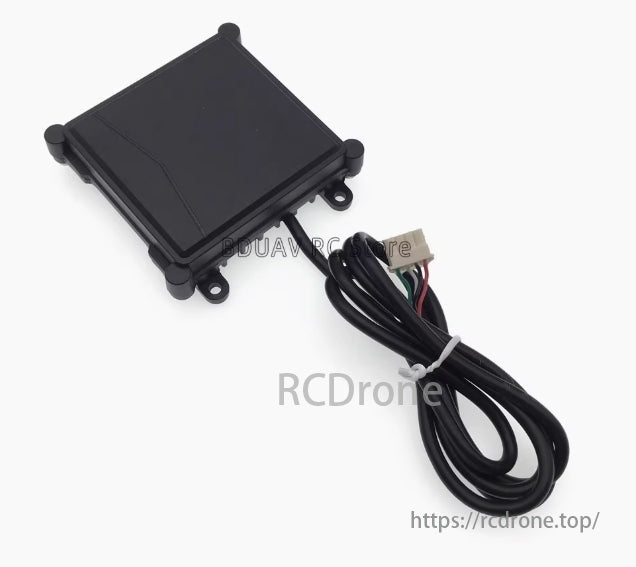

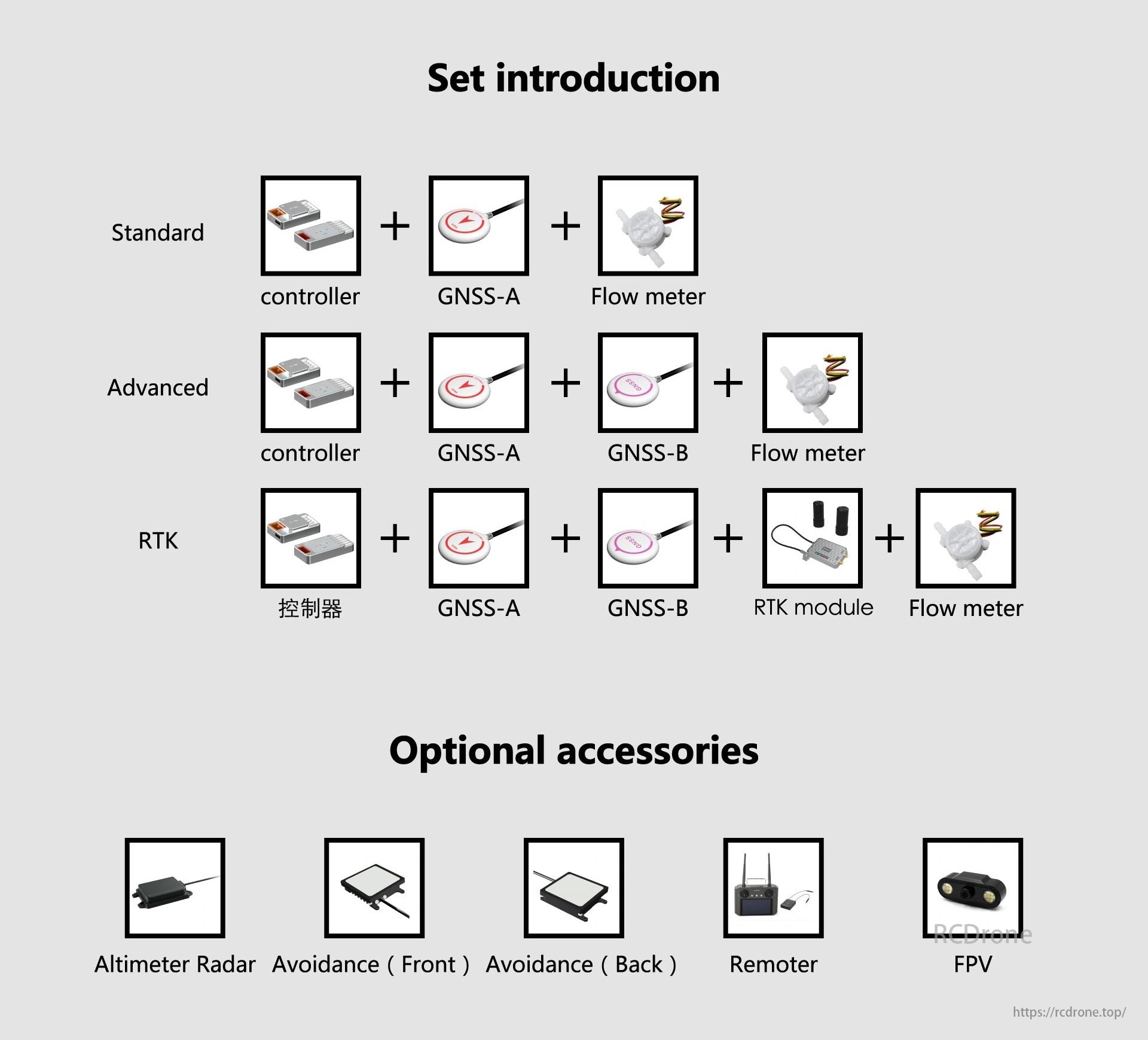

सेट परिचय: मानक, उन्नत, आर.टी.के. वैकल्पिक सहायक उपकरण: अल्टीमीटर रडार, अवॉइडेंस (सामने), अवॉइडेंस (पीछे), रिमोटर, एफ.पी.वी.
