RDK X3 HD कैमरा मॉड्यूल (Sony IMX219) 8MP 1080P 77° FOV, CSI 24-पिन 0.5mm FPC

Yahboom

$31.40 USD

बिक्री बिक गया

Taxes included. शिपिंग की गणना चेकआउट के समय की जाती है।

संस्करण कैमरा कैमरा + ब्रैकेट

मात्रा

पूरी जानकारी देखें

Overview

RDK X3 HD कैमरा मॉड्यूल D-Robotics RDK X3 बोर्ड के लिए विकसित एक CSI कैमरा मॉड्यूल है। यह Sony IMX219 इमेज सेंसर का उपयोग करता है और 77° का दृश्य क्षेत्र प्रदान करता है। मॉड्यूल मुख्य नियंत्रण बोर्ड से CSI इंटरफेस के माध्यम से 24P-FPC कनेक्टर (0.5 मिमी पिच) का उपयोग करके उच्च गति, विश्वसनीय डेटा ट्रांसमिशन के लिए जुड़ता है।

मुख्य विशेषताएँ

RDK X3 के लिए विशेष रूप से तैयार किया गया: Sony IMX219 चिप समाधान का उपयोग करता है और CSI इंटरफेस लाइन अनुक्रम को पुनर्व्यवस्थित करता है।
CSI इंटरफेस: 24P-FPC कनेक्टर, 0.5 मिमी पिच; RDK X3 के लिए विशेष रूप से डिज़ाइन किया गया।
संगतता नोट: CSI इंटरफेस Raspberry Pi और Jetson बोर्डों के साथ संगत नहीं है।
ऑप्टिक्स: 77° दृश्य क्षेत्र, 2.96 मिमी फोकल लंबाई, F2.0 अपर्चर।
माउंटिंग के लिए वैकल्पिक ऐक्रेलिक ब्रैकेट उपलब्ध है (सुरक्षात्मक फिल्म मौजूद हो सकती है और उपयोग से पहले हटाई जा सकती है)।

विशेषताएँ

छवि सेंसर (फोटोसंवेदनशील चिप)	सोनी IMX219
रिज़ॉल्यूशन	800W (3280 x 2464)
वीडियो प्रारूप (लेबल)	1080P
पिक्सेल संख्या (लेबल)	8MP
दृश्य क्षेत्र	77°
फोकल लंबाई	2.96mm
एपरचर	2.0
CMOS आकार	1/4 इंच
विकृति	<1%
इंटरफेस	CSI
कनेक्टर	24P-FPC, 0.5mm पिच
मॉड्यूल आकार	25 x 24 मिमी
मॉड्यूल मोटाई (चित्र)	6.25mm
माउंटिंग होल (ड्राइंग)	6 x Ø2 (रन थ्रू)
यांत्रिक ड्राइंग संदर्भ आयाम	6.50mm, 13mm, 18mm, 21mm, 24mm, 25mm (इकाई: mm)
24-पिन FPC केबल की लंबाई	150mm
24-पिन FPC केबल की चौड़ाई (ड्राइंग)	12.5mm

क्या शामिल है

RDK X3 HD कैमरा मॉड्यूल
24-पिन FPC केबल

कुछ पैकेज विकल्पों में फास्टनरों के साथ एक ऐक्रेलिक ब्रैकेट सेट शामिल हो सकता है।

अनुप्रयोग

RDK X3 पर आधारित AI दृष्टि और एज कंप्यूटिंग परियोजनाएँ
बुद्धिमान रोबोटिक्स धारणा
कंप्यूटर दृष्टि कार्य जैसे मानव पहचान, छवि विभाजन, और वस्तु पहचान

एकीकरण या संगतता प्रश्नों के लिए, संपर्क करें https://rcdrone.top/ या ईमेल करें [email protected].

विवरण

Promotional banner for RDK robot car with mecanum wheels and a “Click to buy” button

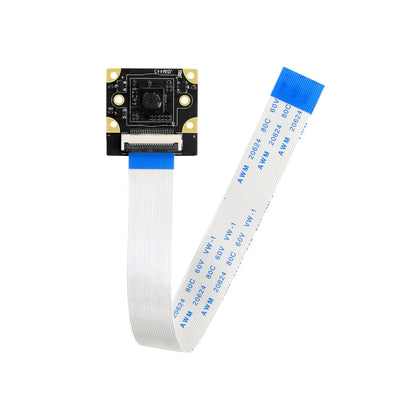

RDK X3 HD Camera module with Sony IMX219 (8MP/1080P) and 24‑pin CSI FPC ribbon cable

सोनी IMX219 सेंसर के चारों ओर निर्मित, RDK X3 HD कैमरा 1080P वीडियो लेबल के साथ 8MP कैप्चर प्रदान करता है जो एक CSI कनेक्शन के माध्यम से होता है।

RDK X3 HD Camera connected to D‑Robotics RDK X3 board via CSI, tailored pin sequence for RDK X3

RDK X3 बोर्ड के लिए एक समर्पित CSI पिनआउट का उपयोग किया गया है, इसलिए इंटरफेस Raspberry Pi या Jetson CSI पोर्ट के लिए नहीं है।

24‑pin 0.5mm‑pitch CSI interface callout on RDK X3 board with matching FPC connector detail

24-पिन, 0.5 मिमी-पिच FPC कनेक्टर RDK X3 पर उच्च गति CSI डेटा ट्रांसमिशन के लिए डिज़ाइन किया गया है।

Camera module mounted in the optional acrylic bracket with standoffs and ribbon cable installed

आसान माउंटिंग के लिए एक वैकल्पिक ऐक्रेलिक ब्रैकेट सेट उपलब्ध है; उपयोग से पहले किसी भी सुरक्षात्मक फिल्म को हटा दें।

Example camera output with on-screen AI boxes for people, chairs, laptop, and TV in an office scene

AI vision usage examples: human detection, image segmentation, and object detection overlays

Application cases: RDK X3 AI smart car and desktop AI visual platform using the CSI camera module

Mechanical dimensions and parameters for RDK X3 camera module and 150mm 24‑pin FPC cable

संदर्भ चित्रों में 25×24 मिमी मॉड्यूल फुटप्रिंट, 6.25 मिमी मोटाई, माउंटिंग होल, और 150 मिमी FPC केबल की लंबाई शामिल है।

Package contents list showing RDK X3 HD camera with FPC cable, plus optional acrylic bracket kit

पैकेज विकल्पों में रिबन केबल के साथ कैमरा मॉड्यूल, और फास्टनरों के साथ एक वैकल्पिक ऐक्रेलिक ब्रैकेट सेट शामिल है।

Product real-shot of module and 24‑pin CSI 0.5mm FPC ribbon cable (front and angled)

क्लोज़-अप दृश्य कॉम्पैक्ट कैमरा बोर्ड और RDK X3 के लिए शामिल 24-पिन CSI रिबन केबल को उजागर करते हैं।
