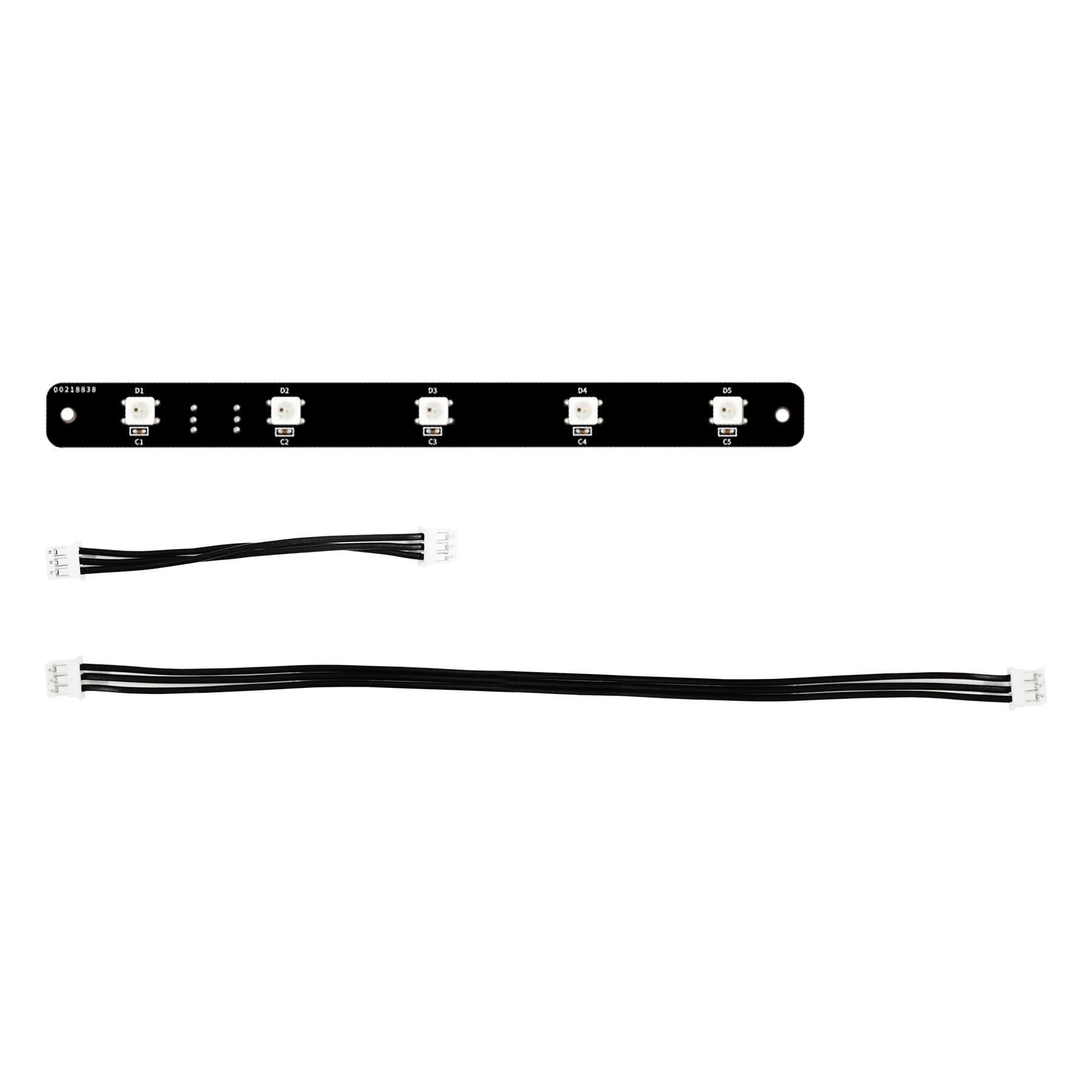

• 5-LED WS2812 RGB light bar with PH2.0 3-pin connector cables, short and long leads
  • Yahboom YB-CSF01-LED WS2812 RGB light bar strip with 5-LED PCB bar and 14-LED flexible strip
  • WS2812 RGB light strip parameter comparison chart for 14-LED FPC strip vs 5-LED PCB bar
  • Yahboom WS2812 RGB light bar strip dimensions and wiring diagram with VCC, LED signal, GND labels
  • Application case photos showing WS2812 RGB light bar mounted on robot chassis lighting effects
  • Light painting example using RGB LED bar to illuminate framed artwork with color gradient effect
1 6

Yahboom YB-CSF01-LED WS2812 RGB लाइट बार स्ट्रिप 5/14 LED, PH2.0-3पिन Arduino, micro:bit, Raspberry Pi के लिए

Yahboom YB-CSF01-LED WS2812 RGB लाइट बार स्ट्रिप 5/14 LED, PH2.0-3पिन Arduino, micro:bit, Raspberry Pi के लिए

Yahboom

$7.40 USD
$7.40 USD
बिक्री बिक गया
Taxes included. शिपिंग की गणना चेकआउट के समय की जाती है।
शैली
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
पूरी जानकारी देखें

अवलोकन

यह प्रोग्रामेबल WS2812 RGB लाइट बार स्ट्रिप रोबोट परियोजनाओं के लिए दो संस्करणों (5 LEDs या 14 LEDs) में उपलब्ध है। यह Arduino, micro:bit, Raspberry Pi (4B/3B/PICO) और STM32 बोर्ड सहित कई विकास बोर्डों का समर्थन करता है, और 3.5V~7.5V के विस्तृत ऑपरेटिंग वोल्टेज रेंज पर चलता है।

मुख्य विशेषताएँ

  • WS2812 पूर्ण-रंग RGB LEDs; प्रत्येक LED को रंग और चमक के लिए व्यक्तिगत रूप से नियंत्रित किया जा सकता है
  • चमक नियंत्रण रेंज: 0 से 255
  • 3PIN-PH2.0 इंटरफेस (VCC, GND, सिग्नल लाइन); पिन मार्किंग 5V / LED / GND
  • दो सामग्री विकल्प: PCB (5-LED) या FPC (14-LED, नरम और लचीला)
  • कैस्केड कनेक्शन: 5-LED संस्करण कैस्केड का समर्थन करता है (सिग्नल इनपुट + कैस्केडेड सिग्नल आउटपुट); 14-LED संस्करण: नहीं
  • इंटरफेस पर सोल्डर जॉइंट्स को शिपमेंट से पहले चिपकाया और मजबूत किया गया है
  • उदाहरण प्रकाश प्रभाव दिखाए गए: पूर्ण प्रकाश चालू, मार्की, चलती रोशनी, सांस लेने वाली रोशनी

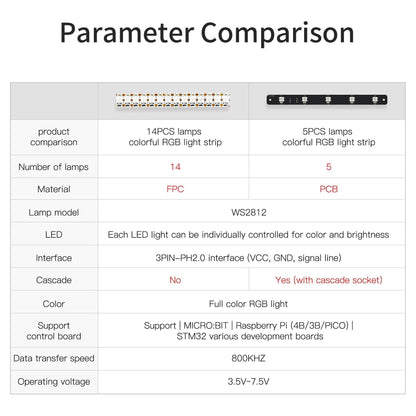

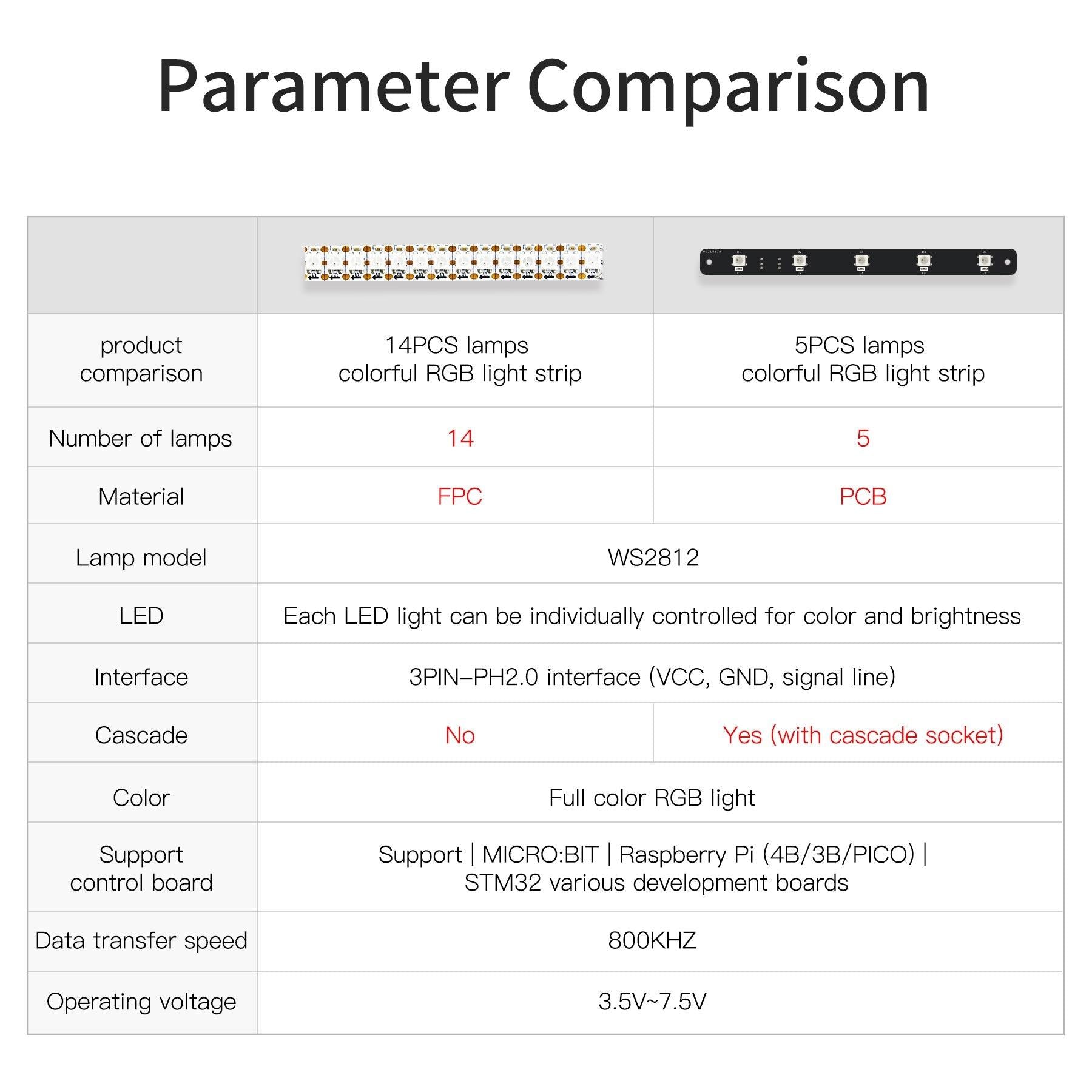

विशेषताएँ

लैंप मॉडल WS2812
ऑपरेटिंग वोल्टेज 3.5V~7.5V
डेटा ट्रांसफर स्पीड 800KHZ
इंटरफेस 3PIN-PH2.0 (VCC, GND, सिग्नल लाइन)
रंग पूर्ण रंग RGB लाइट
समर्थित नियंत्रण बोर्ड Arduino; micro:bit; Raspberry Pi (4B/3B/PICO); STM32 विभिन्न विकास बोर्ड

5-LED RGB लाइट बार स्ट्रिप (PCB)

लैम्प की संख्या 5
सामग्री PCB
आकार 143mm x 12mm; 135mm (चिह्नित लंबाई)
माउंटिंग होल व्यास phi3mm
कैस्केड हाँ (कैस्केड सॉकेट के साथ; सिग्नल इनपुट + कैस्केडेड सिग्नल आउटपुट)
इंटरफेस 1 x इनपुट (PH2.0-3PIN) + 1 x आउटपुट (PH2.0-3PIN)

14-LED RGB लाइट स्ट्रिप (FPC)

लैम्प की संख्या 14
सामग्री FPC (नरम और लचीला)
आयाम 97mm x 12mm
लाइन की लंबाई 150mm
कैस्केड नहीं

क्या शामिल है

  • 14-LED संस्करण: 14PCS लैम्प रंगीन RGB लाइट स्ट्रिप x1
  • 5-LED संस्करण: 5PCS लैम्प रंगीन RGB लाइट स्ट्रिप x1; कनेक्शन लाइन 7.5सेमी x1; कनेक्शन लाइन 20सेमी x1

अनुप्रयोग

  • रोबोट और स्मार्ट कार लाइटिंग
  • DIY प्रोजेक्ट्स और लाइट पेंटिंग
  • सजावटी लाइटिंग (सिलिकॉन केस लाइटिंग इफेक्ट के साथ उपयोग सहित)

हस्तनिर्देश

ट्यूटोरियल और नमूना कोड (Arduino, micro:bit, Raspberry Pi 4B, Raspberry Pi Pico) यहाँ प्रदान किए गए हैं: http://www.yahboom.net/study/RGB-bar.

पूर्व-बिक्री प्रश्नों या बिक्री के बाद समर्थन के लिए संपर्क करें https://rcdrone.top/ या ईमेल करें [email protected].

विवरण

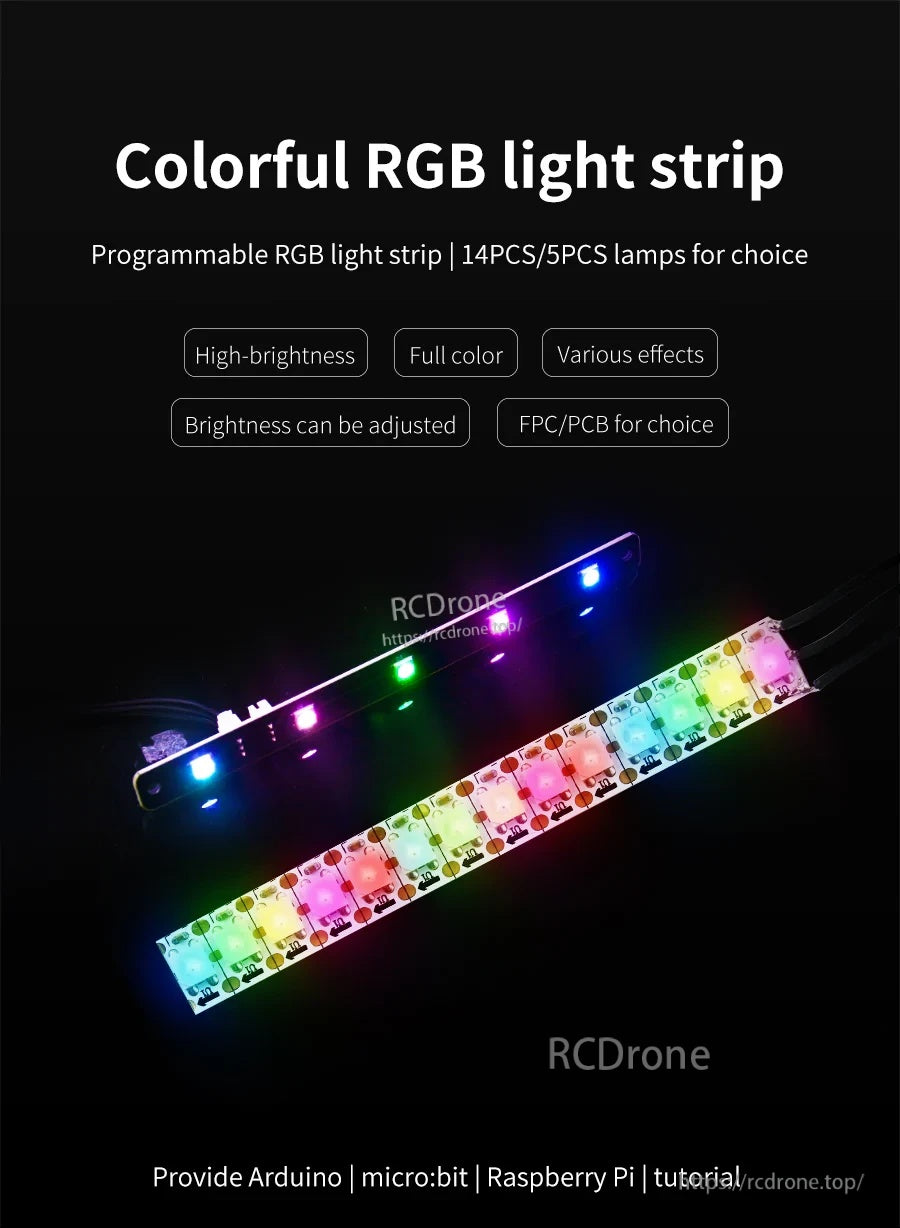

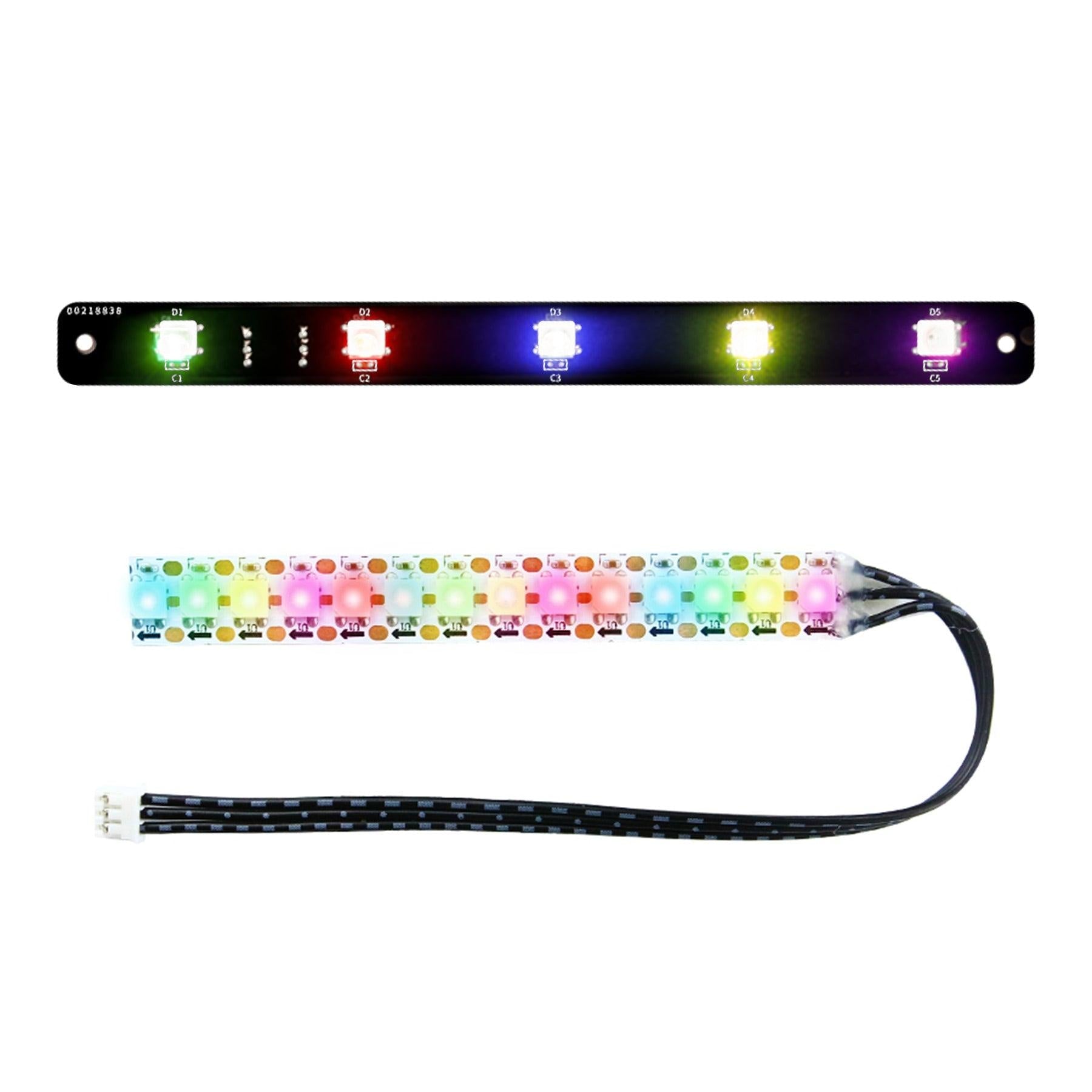

Yahboom YB-CSF01-LED WS2812 RGB light strip, 5-LED PCB and 14-LED FPC versions with full-color effects

एक कठोर 5-LED PCB बार या एक लचीले 14-LED FPC स्ट्रिप के बीच चुनें ताकि रोबोट निर्माण और DIY प्रोजेक्ट्स में प्रोग्रामेबल WS2812 RGB लाइटिंग जोड़ी जा सके।

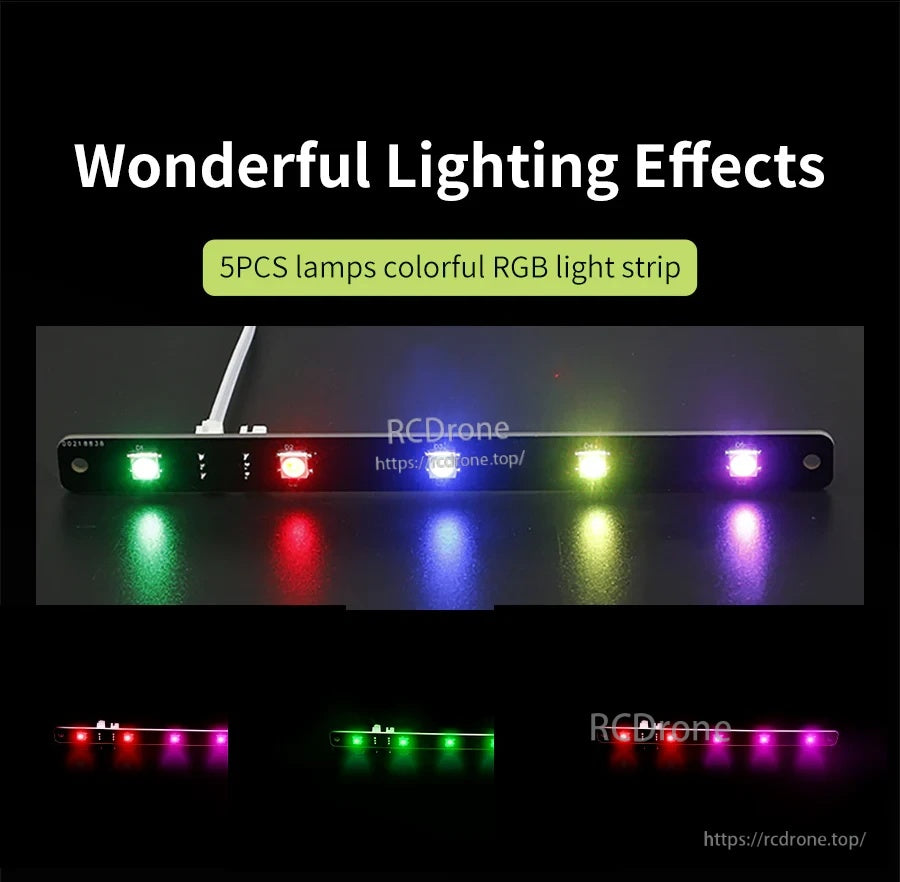

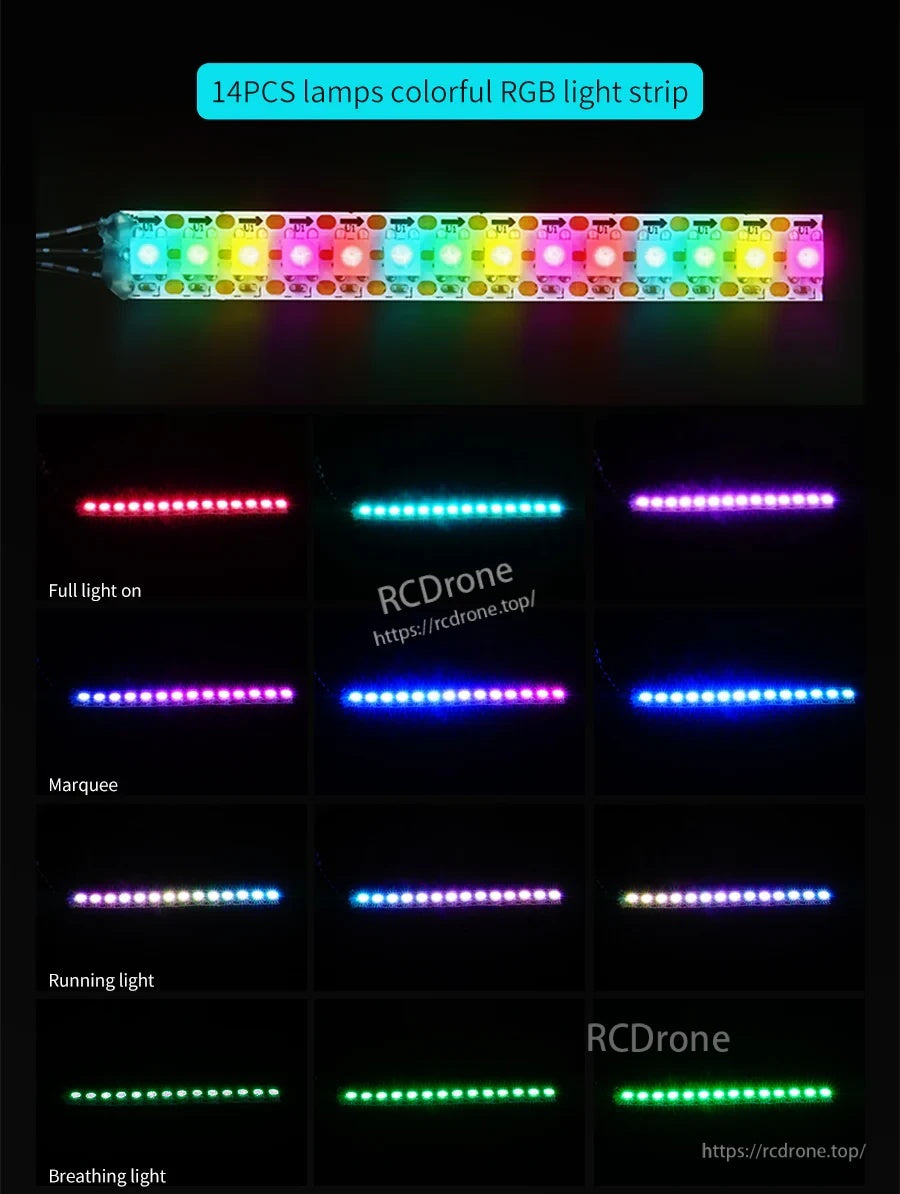

5-LED programmable RGB light bar with individually addressable LEDs displaying multiple colors and brightness levels14-LED WS2812 RGB light strip demonstrating full-on, marquee, running light, and breathing light effects

व्यक्तिगत रूप से पता लगाने योग्य LEDs इसे marquee, चलती रोशनी, और सांस लेने के पैटर्न जैसे प्रभाव बनाने में आसान बनाते हैं, जिसमें चिकनी रंग संक्रमण होते हैं।

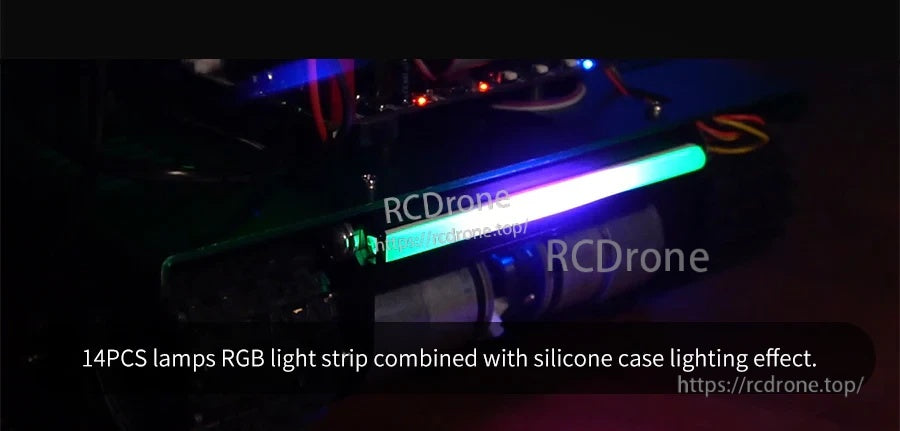

14-LED flexible RGB strip installed in a silicone diffuser case for soft, even lighting

स्ट्रिप को एक सिलिकॉन डिफ्यूज़र के साथ जोड़ने से सजावटी प्रकाश के लिए एक नरम, अधिक समान चमक उत्पन्न हो सकती है।

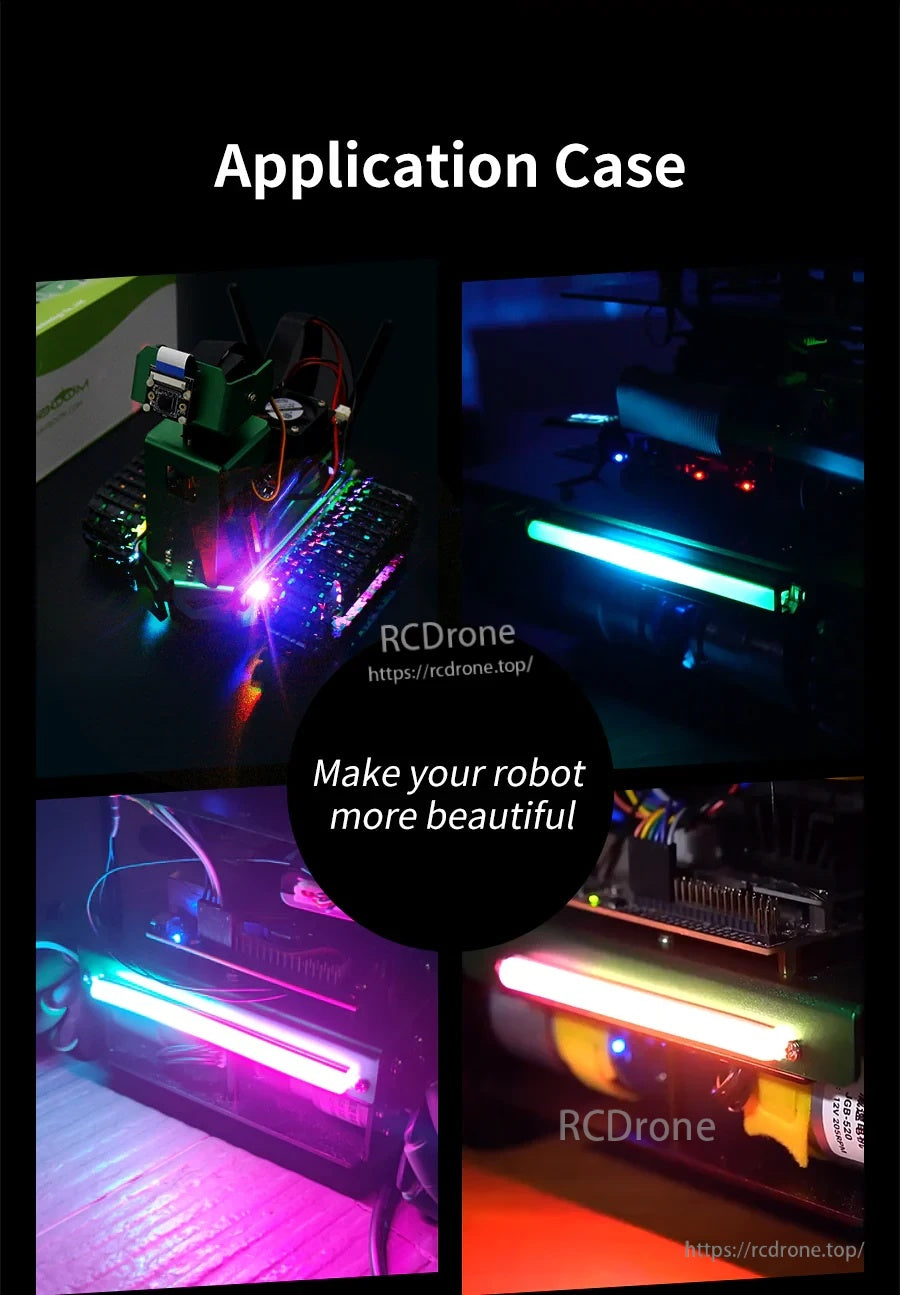

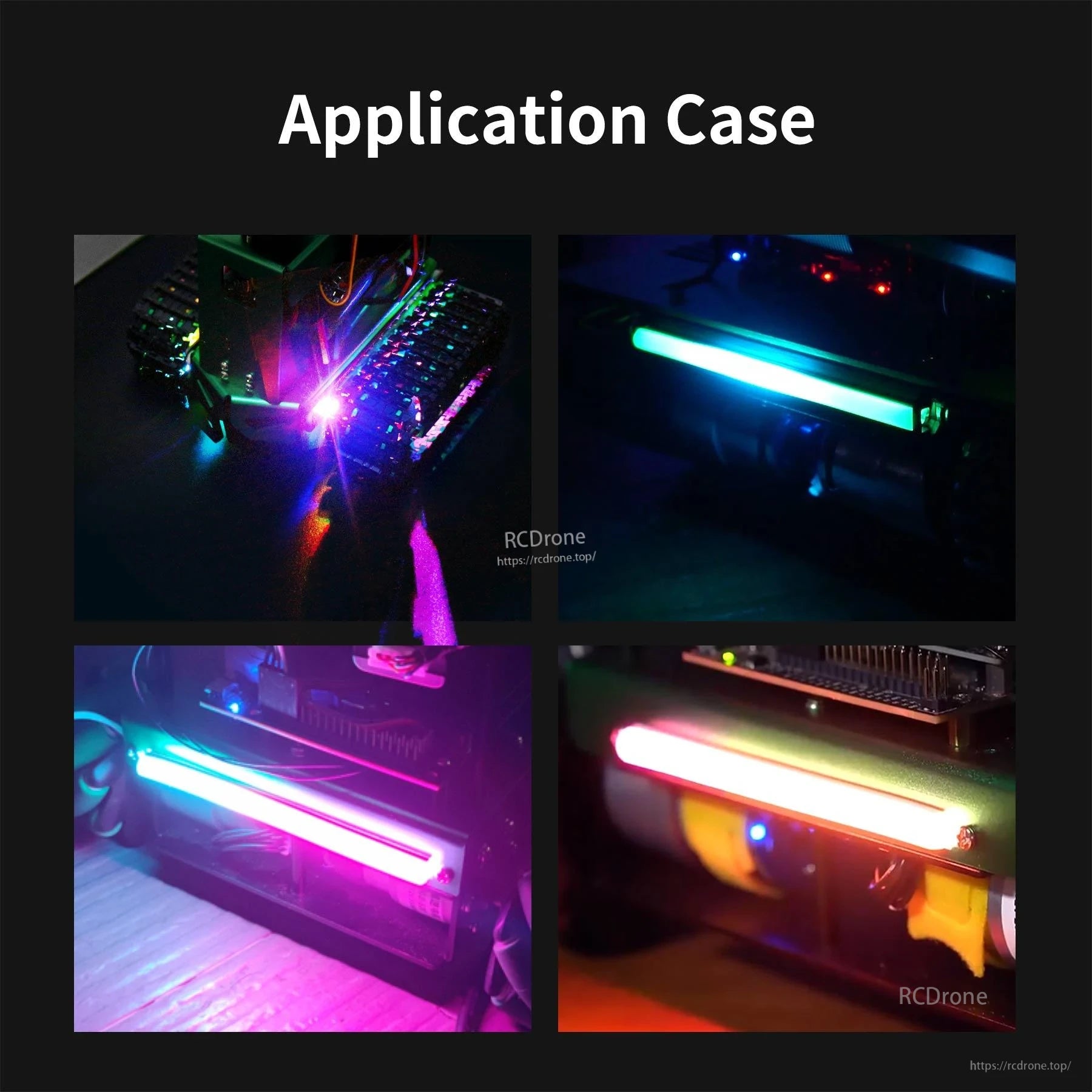

Robot lighting application collage using RGB light strips for smart car and robot decoration

रोबोट और स्मार्ट कारों के लिए एक कॉम्पैक्ट लाइटिंग अपग्रेड, दृश्य स्थिति रंग और वातावरणीय एक्सेंट जोड़ना।

DIY and light painting examples using programmable RGB LED strips for creative displaysCompatibility graphic showing Arduino, micro:bit, Raspberry Pi 4B/3B, and Raspberry Pi Pico development boards

यह लोकप्रिय नियंत्रकों के साथ काम करता है, जिसमें Arduino, micro:bit, Raspberry Pi (4B/3B), Raspberry Pi Pico, और STM32 बोर्ड शामिल हैं।

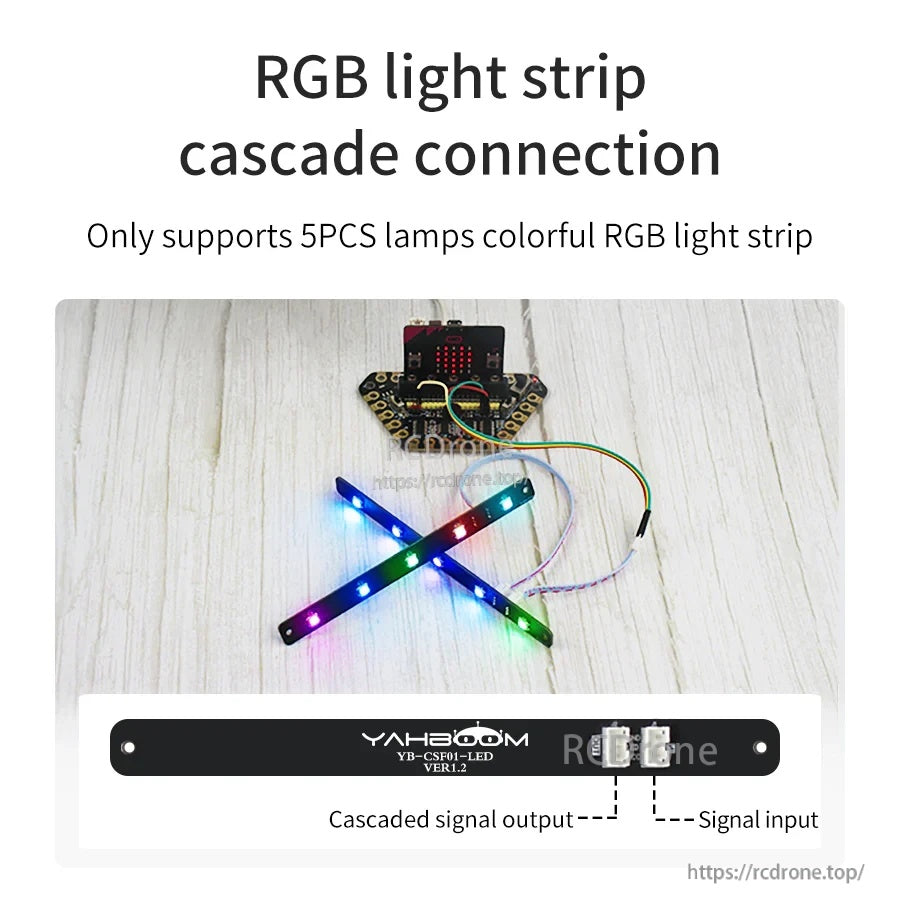

Yahboom YB-CSF01-LED 5-LED RGB bar cascade connection with signal input and cascaded signal output ports

5-एलईडी बार कैस्केडिंग का समर्थन करता है, जिसमें कई बार को जोड़ने के लिए समर्पित सिग्नल इनपुट और सिग्नल आउटपुट कनेक्टर्स हैं।

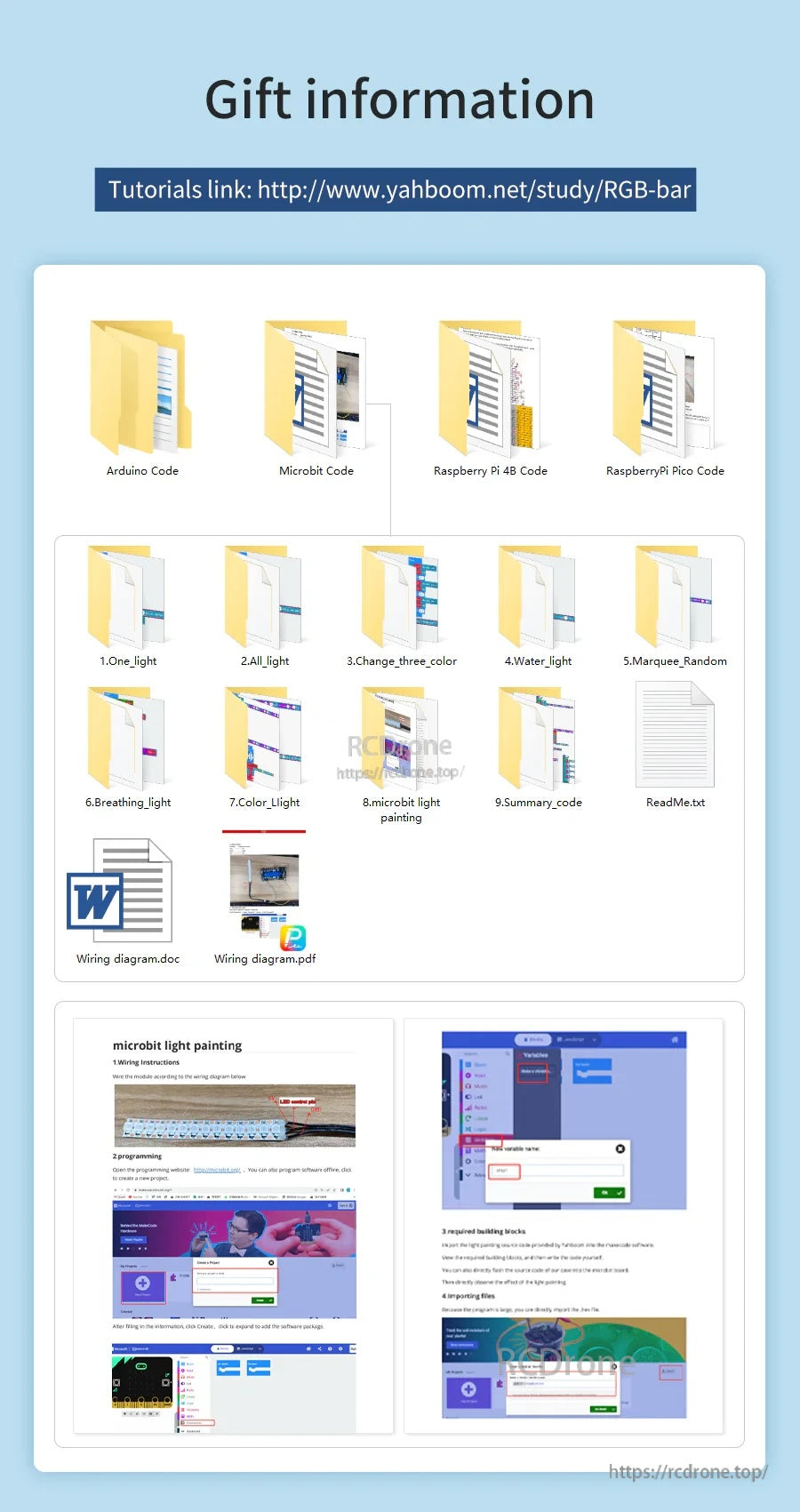

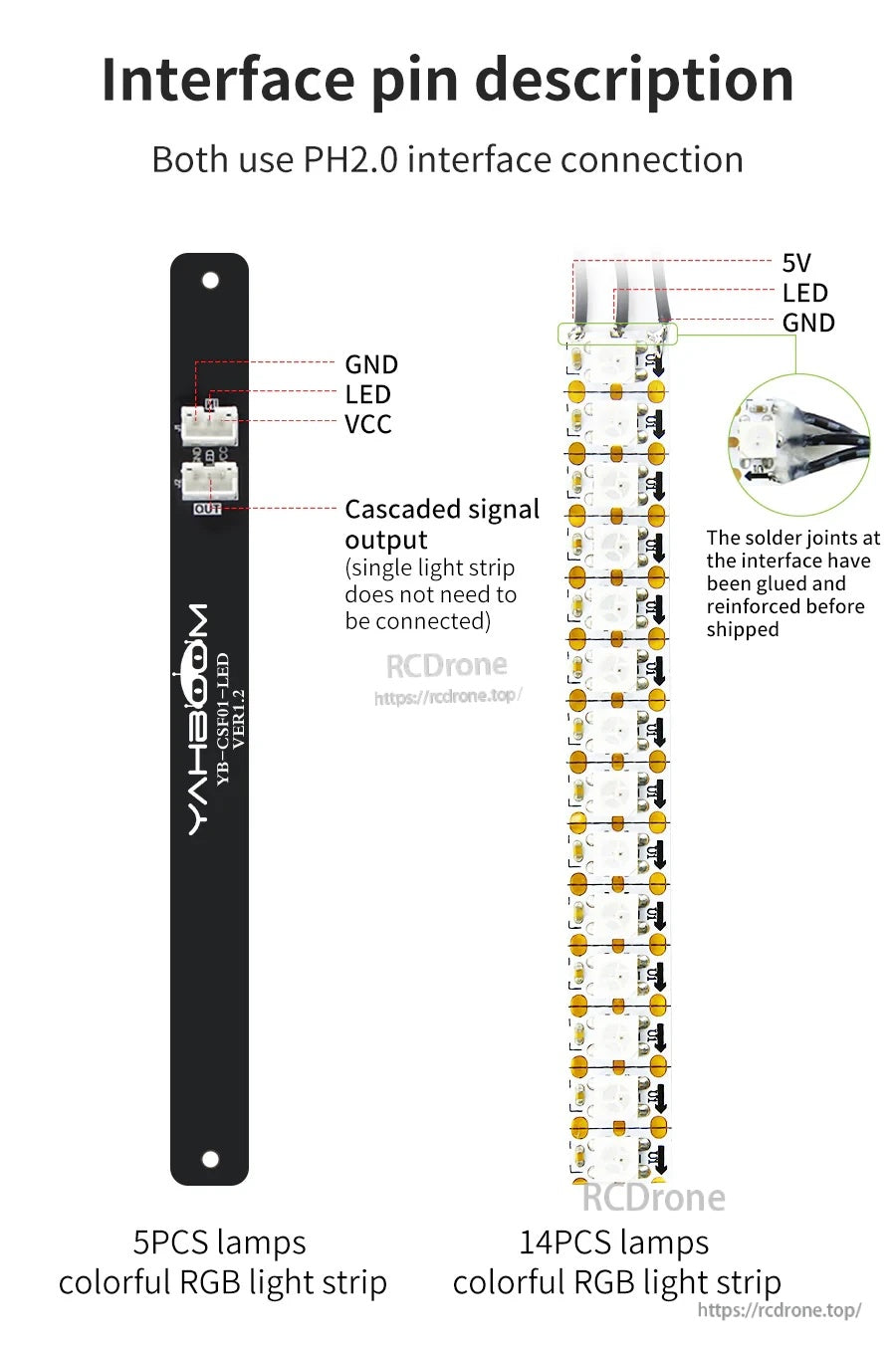

PH2.0 3-pin interface pinout for RGB light strips showing VCC, LED signal, and GND plus reinforced solder jointsTutorial and code download overview for Arduino, micro:bit, Raspberry Pi 4B, and Raspberry Pi Pico RGB bar projects

मल्टीपल प्लेटफार्मों के लिए मुफ्त सैंपल कोड और ट्यूटोरियल उपलब्ध हैं ताकि आप जल्दी शुरू कर सकें।

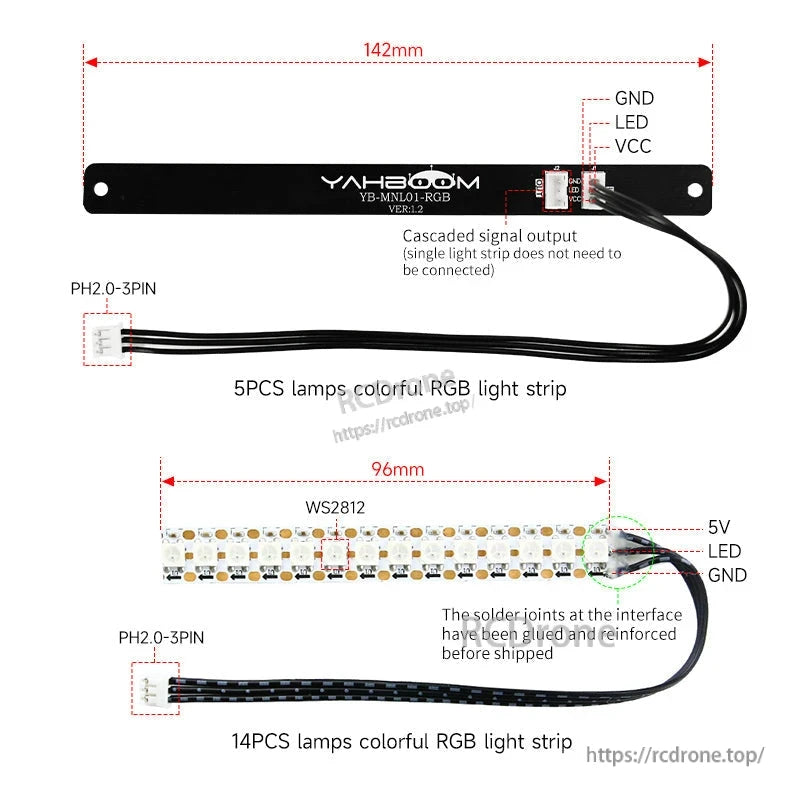

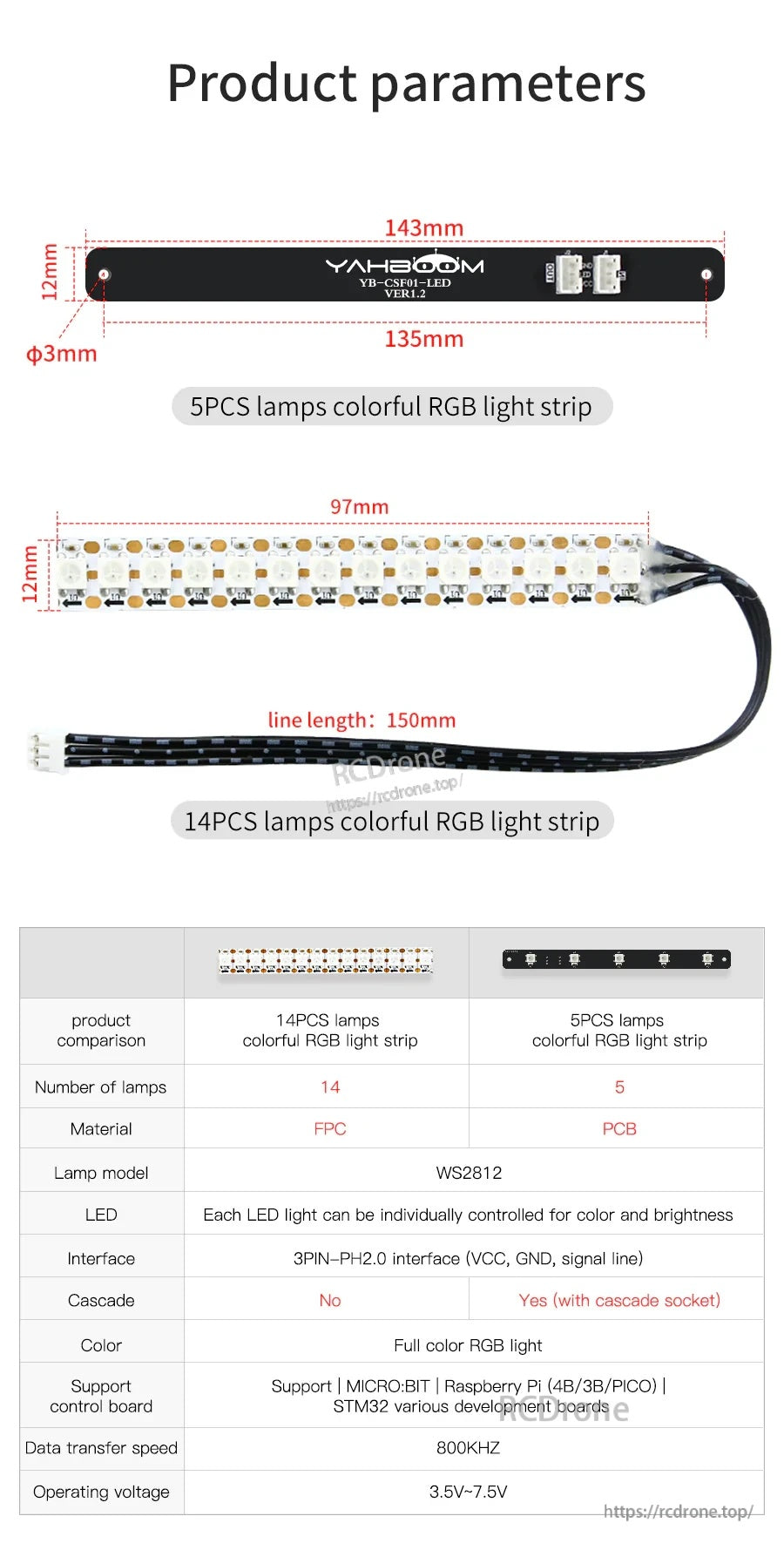

Product dimensions and specifications for 5-LED PCB bar and 14-LED FPC strip, including lengths and cable size

मुख्य आयाम और संस्करण भिन्नताएँ सूचीबद्ध हैं ताकि आपके एनक्लोजर या चेसिस के लिए फिट की पुष्टि की जा सके।

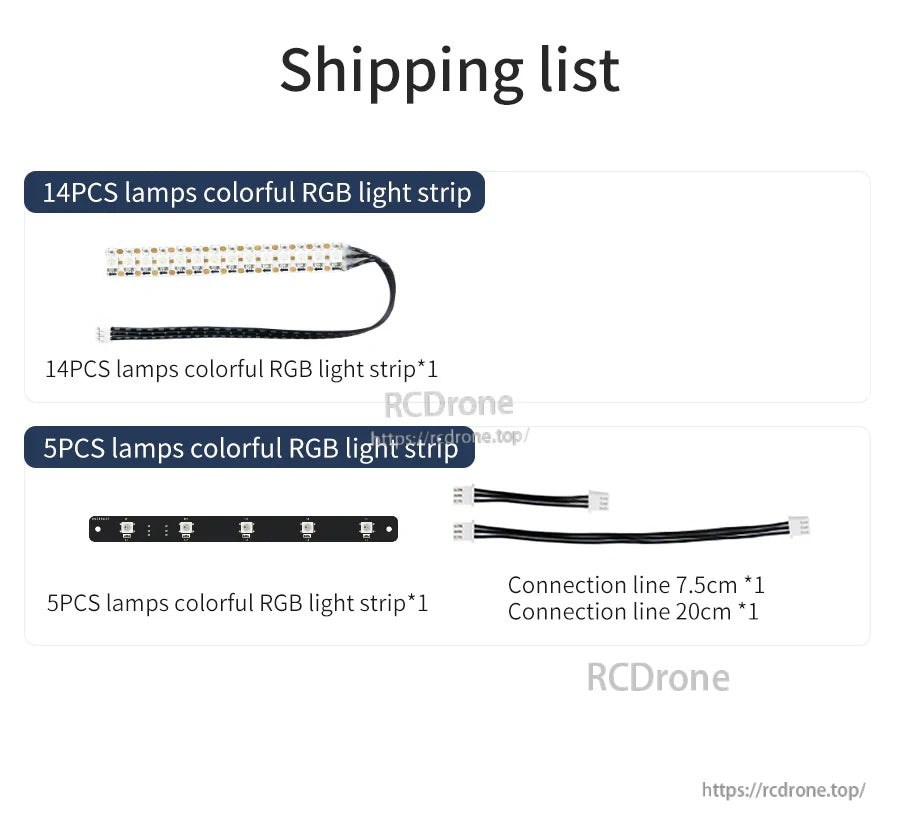

Package contents list for 14-LED strip and 5-LED bar, including PH2.0 connection cables (7.5 cm and 20 cm)
