Yunshis PLS-K1500 3–1500 मीटर 905 nm UART लेजर रेंजिंग मॉड्यूल, 3.3 V TTL, ±1 मीटर सटीकता
Yunshis PLS-K1500 3–1500 मीटर 905 nm UART लेजर रेंजिंग मॉड्यूल, 3.3 V TTL, ±1 मीटर सटीकता
Yunshis
पिकअप उपलब्धता लोड नहीं की जा सकी
Overview

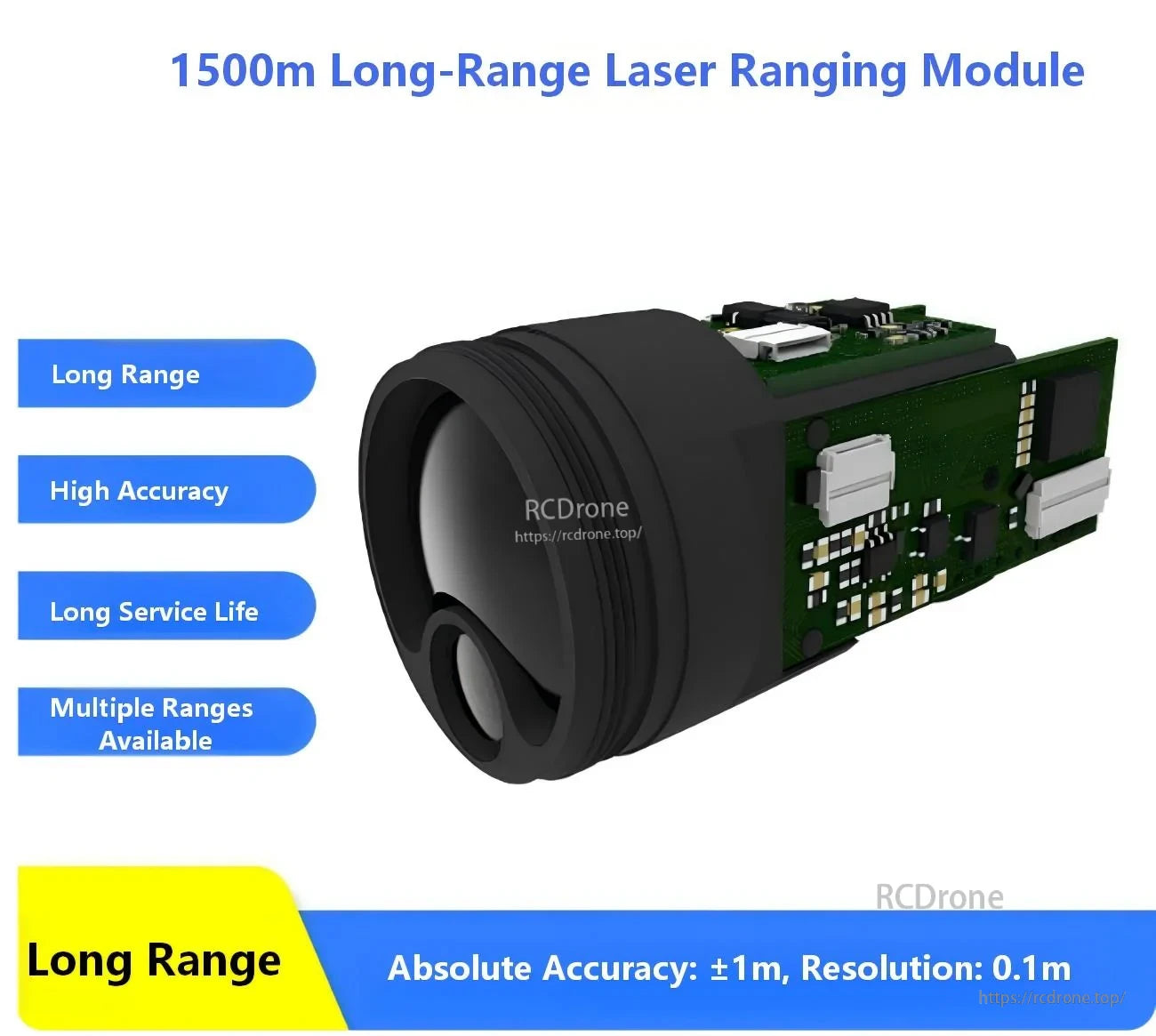

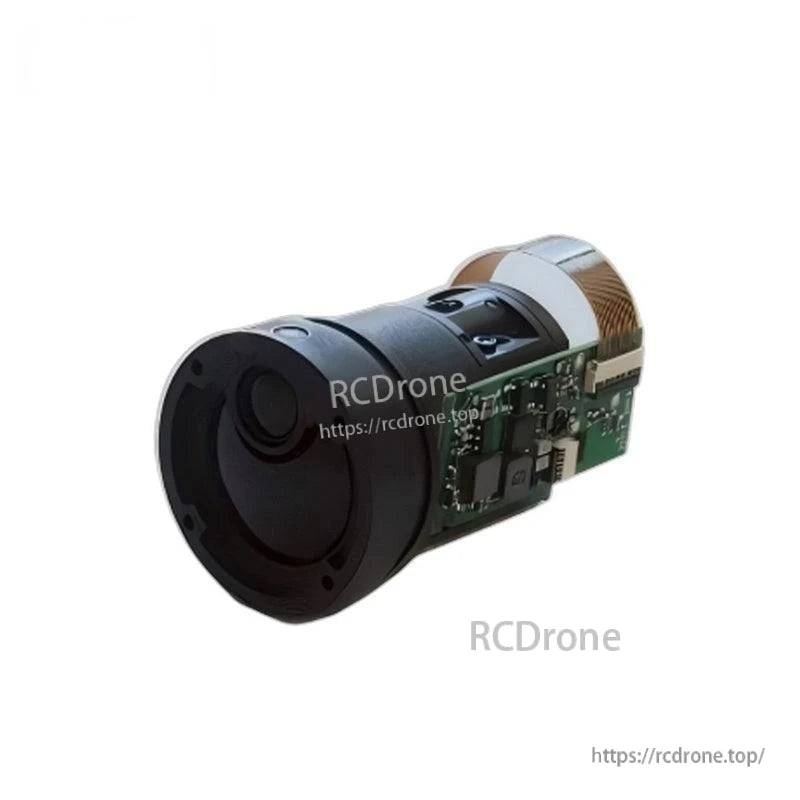

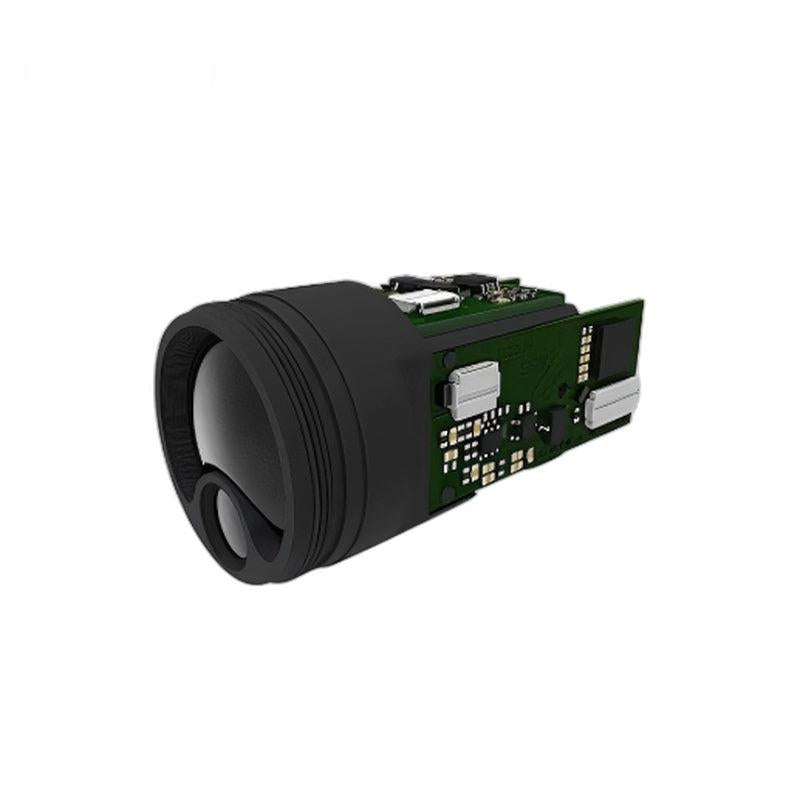

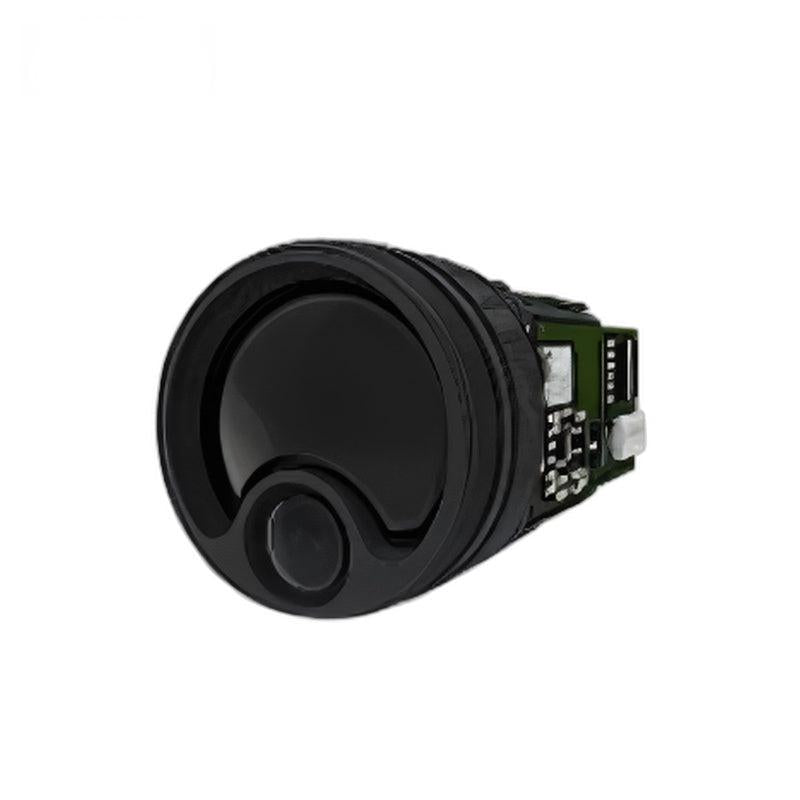

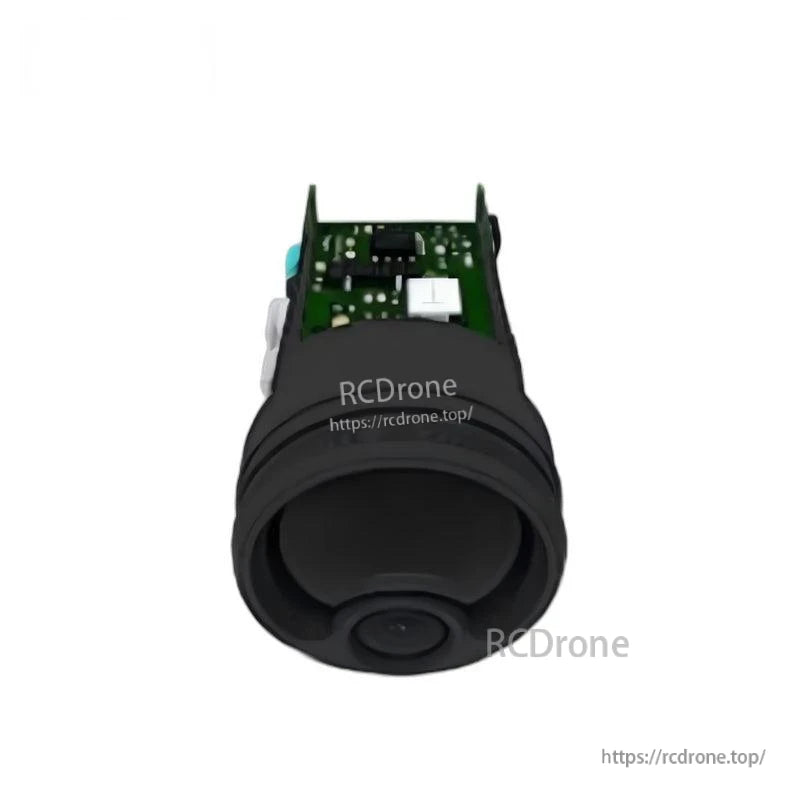

युंशिस PLS-K1500 एक लेजर रेंजिंग मॉड्यूल है जिसे लंबी दूरी की माप के लिए डिज़ाइन किया गया है, जिसमें 905 एनएम क्लास 1 लेजर और UART संचार शामिल है। PLS-K1500 3.3 V TTL सीरियल लॉजिक (TTL 5 V के साथ संगत) का समर्थन करता है और इसे कॉम्पैक्ट, कम-ऊर्जा एकीकरण के लिए लक्षित किया गया है।

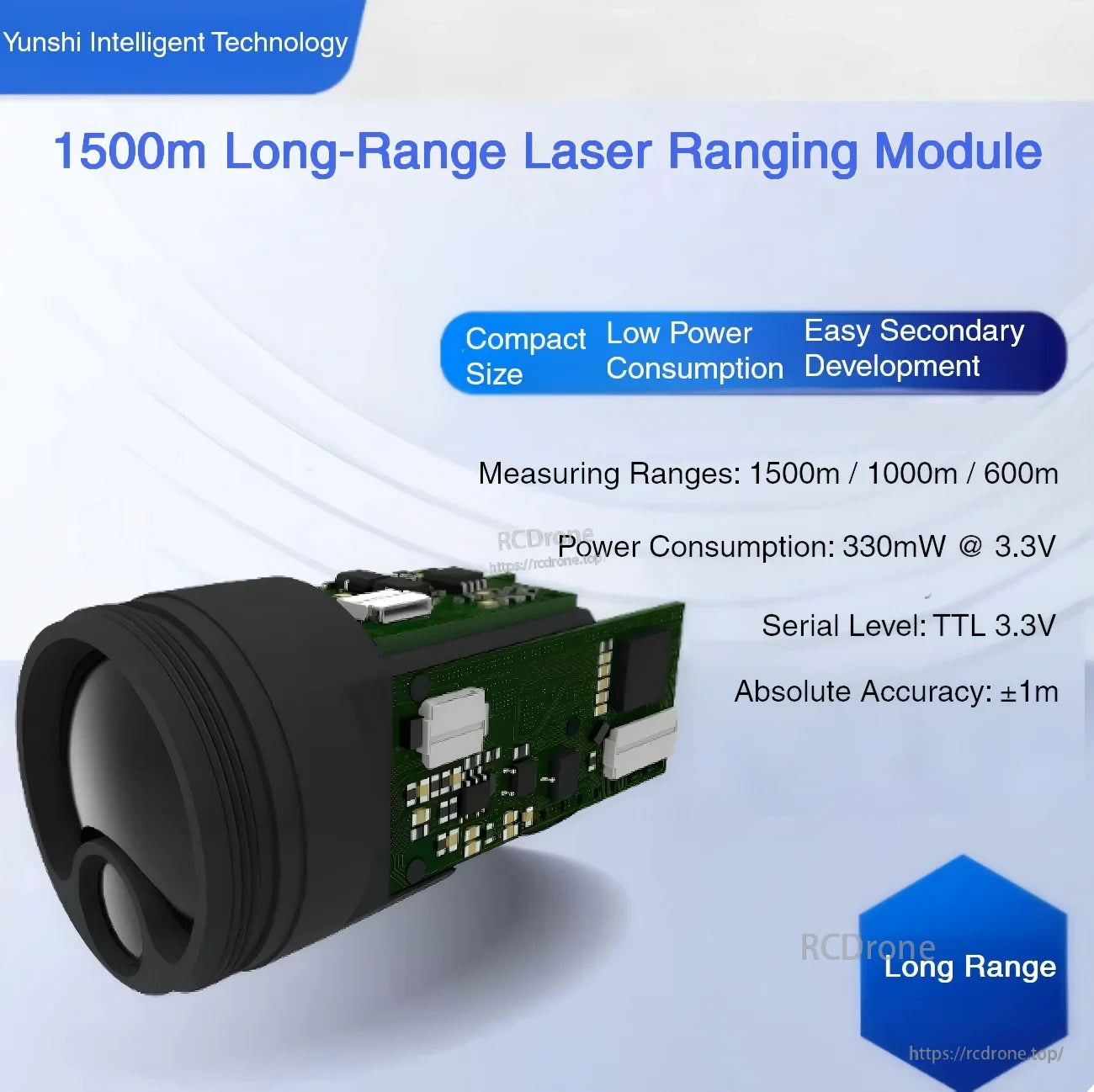

मुख्य विशेषताएँ
- लंबी दूरी की लेजर रेंजिंग: 3 से 1500 मीटर @ 70% परावर्तकता
- कॉम्पैक्ट आकार
- कम ऊर्जा खपत: 330 मW @ 3.3 V
- आसान द्वितीयक विकास
- उपलब्ध कई मापने की रेंज: 1500 मीटर / 1000 मीटर / 600 मीटर
- पूर्ण सटीकता: ±1 मीटर; संकल्प: 0.1 मीटर

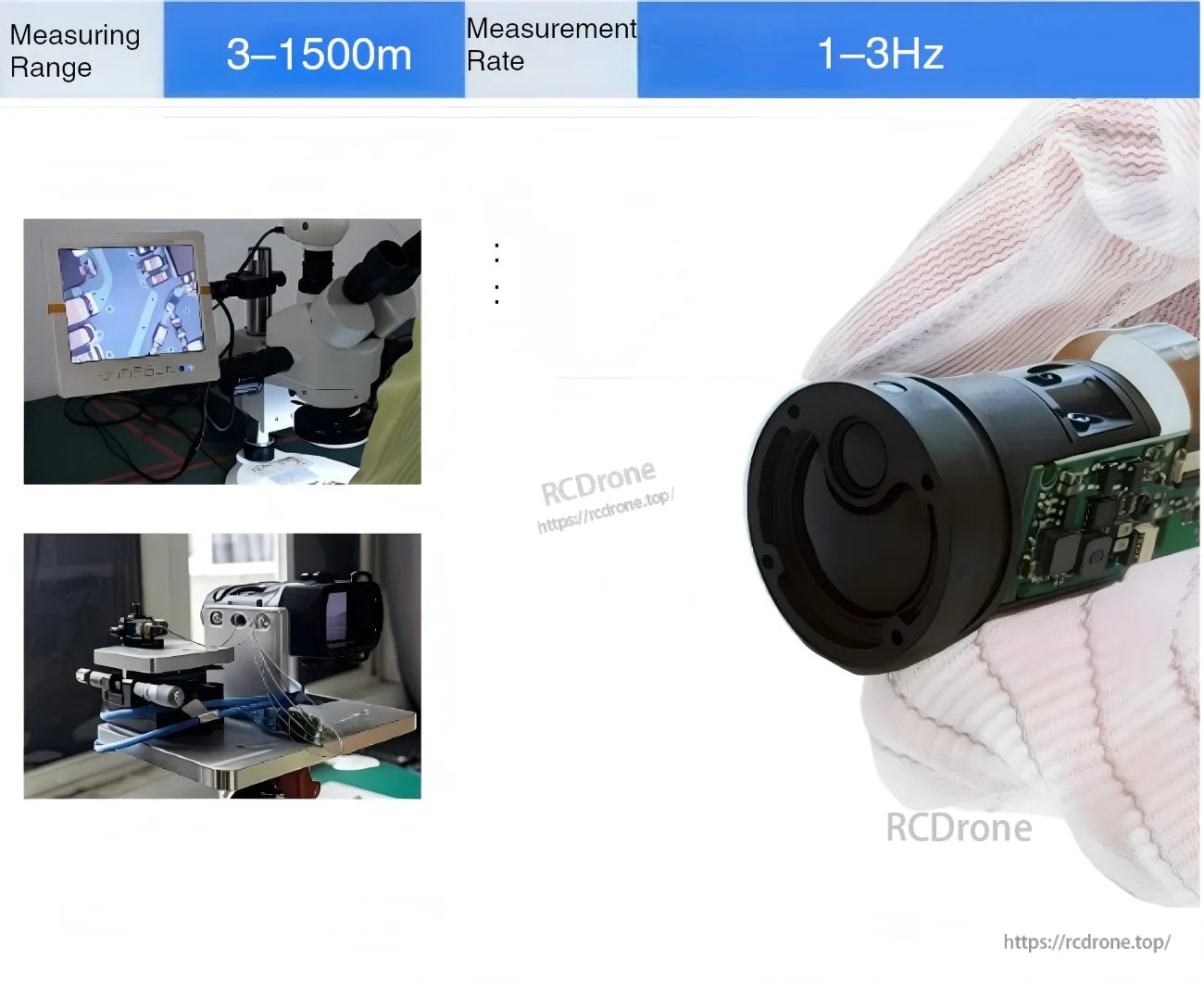

- मापने की दर: 1–3 हर्ट्ज
विशेषताएँ
| मॉडल | PLS-K1500 |
| मापने की रेंज | 3 ~ 1500 मीटर @ 70% परावर्तकता |
| मापने की दर | 1–3 हर्ट्ज |
| आपूर्ति वोल्टेज | विशिष्ट DC +3.3 V, संचालन सीमा (+2.5 V ~ +3.5 V) |
| संचालन वर्तमान | 100 mA |
| शक्ति खपत | 330 mW @ 3.3 V |
| संकल्प | 0.1 m |
| पूर्ण सटीकता | ±1 m |
| अधिकतम एकल माप समय | ~1 s |
| प्रकाश स्रोत | 905 nm लेजर, क्लास 1 |
| सीरियल पोर्ट लॉजिक स्तर | TTL 3.3 V, TTL 5 V के साथ संगत |
| संचार इंटरफेस | UART |
| डिफ़ॉल्ट बौड दर | 115200 bps |
| आयाम | Φ25 मिमी × 43 मिमी |
| वजन | ~18 ग्राम |
| संचालन तापमान | -20 ~ 50 °C |
| लेजर जीवनकाल | > 1000000 घंटे |

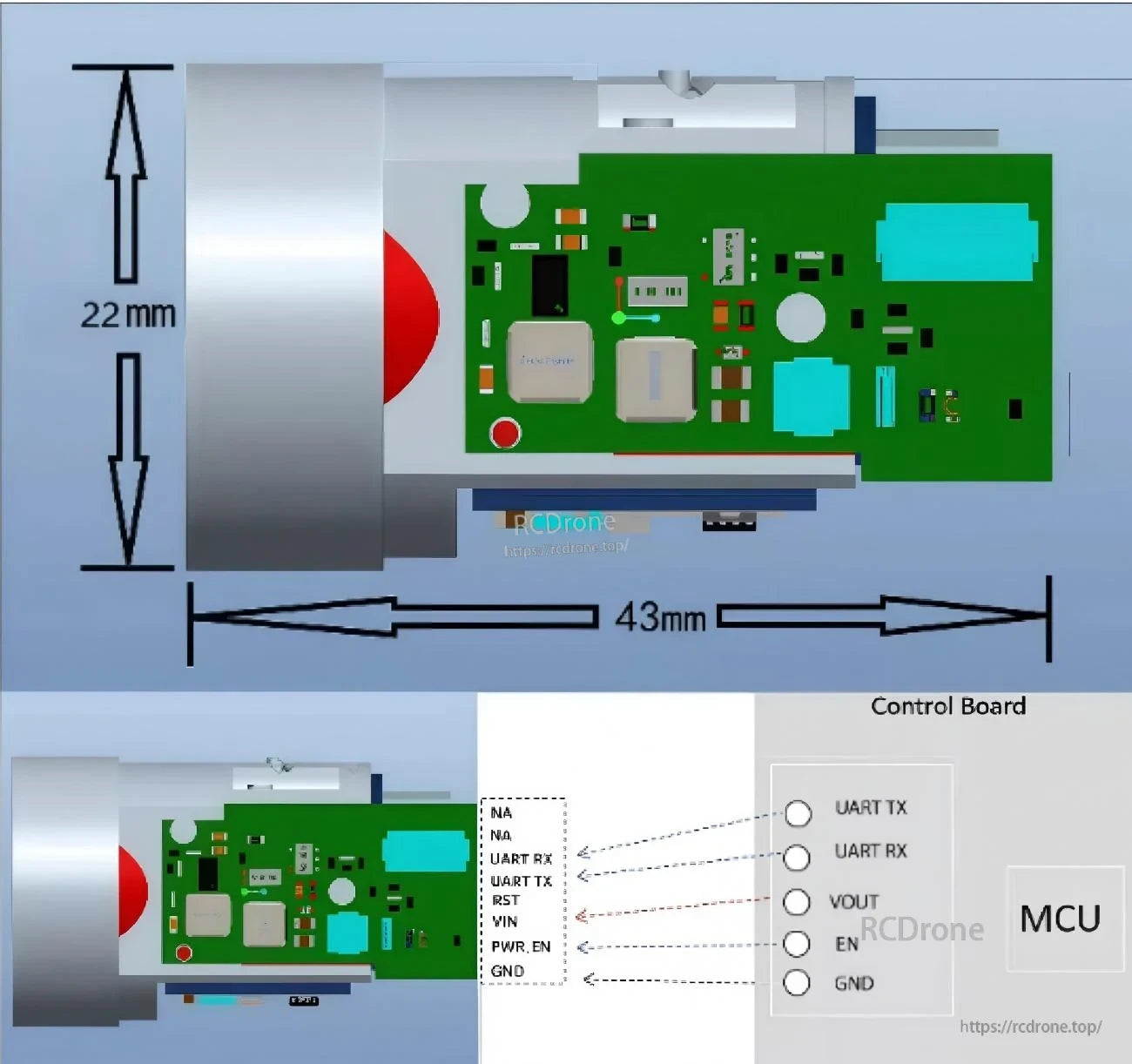

इंटरफेस / पिन लेबल
- NA
- NA
- UART RX
- UART TX
- RST
- VIN
- PWR.EN
- GND
अतिरिक्त लेबल दिखाए गए: UART TX, UART RX, VOUT, EN, GND.
अनुप्रयोग
- मानवाकार रोबोट
- रोबोटिक हाथ
- एक्सोस्केलेटन
- चतुर्भुज रोबोट
- AGV वाहन
- ARU रोबोट
- ड्रोन / UAV एकीकरण
- गिम्बल कैमरा सिस्टम
- थर्मल इमेजिंग उपकरण
- रात दृष्टि उपकरण
- निगरानी / मॉनिटरिंग कैमरा सिस्टम
- इलेक्ट्रो-ऑप्टिकल पॉड
- ऑप्टिकल दृष्टि उपकरण
एकीकरण प्रश्नों (पावर, UART वायरिंग, लॉजिक स्तर) के लिए, संपर्क करें [email protected] or देखें https://rcdrone.top/.
विवरण
संक्षिप्त एकीकरण के लिए निर्मित, PLS-K1500 UART आउटपुट के साथ लंबी दूरी की माप प्रदान करता है और 3.3 V पर कम पावर खींचता है।
यांत्रिक पदचिह्न और नियंत्रण-फलक पिन लेबल आवरण डिजाइन और UART वायरिंग को तेज करने में मदद करते हैं।
रेंज और अपडेट दर इसे रोबोटिक्स और संवेदन परियोजनाओं के लिए उपयुक्त बनाती है जिन्हें आवधिक लंबी दूरी की रीडिंग की आवश्यकता होती है।
सामान्य एकीकरण लक्ष्य में निगरानी कैमरे, UAV पेलोड, और इलेक्ट्रो-ऑप्टिकल सिस्टम शामिल हैं।
