M10Q-5883 utilizza un modulo GNSS multi-costellazione alimentato da u-blox SAM-M10Q-00B.
SAM-M10Q è dotato della piattaforma GNSS di precisione standard u-blox M10 e fornisce sensibilità e tempi di acquisizione eccezionali per tutti gli L1 Segnali GNSS. SAM-M10Q supporta la ricezione simultanea di quattro GNSS (GPS, GLONASS, Galileo e BeiDou). L'elevato numero di satelliti visibili consente al ricevitore di selezionare i segnali migliori. Ciò massimizza la disponibilità della posizione, in particolare in condizioni difficili come nei canyon urbani profondi. La tecnologia u-blox Super-S (Super-Signal) offre un'ottima sensibilità RF e può migliorare la precisione della posizione dinamica in scenari senza linea di vista.
L'antenna patch ad alto guadagno da 15 x 15 mm2 fornisce il miglior equilibrio tra prestazioni e dimensioni ridotte. Il diagramma di radiazione dell'antenna omnidirezionale aumenta la flessibilità per l'installazione del dispositivo.
Maggiori dettagli su SAM-M10Q, consultare la pagina u-blox SAM-M10Q
Specifiche
GNSS u-blox SAM-M10Q-00B (GPS , GLONASS, Galileo e BeiDou)
Bussola magnetica QMC5883L
Antenna patch 15*15*4mm
Intervallo di tensione in ingresso: 4~9V (5V pad/pin)
Consumo energetico: 13mA
UART velocità di trasmissione: 9600 predefinita
Temperature operative: -20~80 °C
Interfaccia UART(TX, RX) per GNSS SAM-M10Q-00B
Interfaccia I2C(DA, CL) per bussola QMC5883L
JST -Connettore GH-6P (SM06B-GHS-TB). Passo 1,27 mm
LED GNSS PPS, verde. (Acceso fisso dopo l'accensione, lampeggiante (1 Hz) quando il GNSS ottiene la correzione 3D)
Protocollo: UBX(u-blox)  5Hz@GPS+GAL+BDS B1C+GLO o NMEA 1 Hz
20 mm*20 mm*12,4 mm
8 g
M10Q-5883_step.zip


la confezione include
1x M10Q-5883
1x cavo in silicone da JST-GH-6P a JST-GH-6P da 20 cm


Cablaggio e impostazioni
M10Q-5883  5 V al controller di volo 4~9 V
M10Q-5883  RX al controller di volo UART_TX
M10Q-5883  TX al controller di volo UART_RX
M10Q-5883  CL al controller di volo I2C_SCL
M10Q-5883  DA al controller di volo I2C_SDA
M10Q-5883  G  al controller di volo GND
Suggerimenti e note
Allineamento della bussola (montaggio piatto): inclinare il magnetometro è fortemente sconsigliato!
INAV/BetaFLight: freccia della bussola in avanti, imposta CW 270° Capovolgi quando la freccia del controllore di volo è rivolta in avanti.
INAV/BetaFLight: freccia della bussola indietro, imposta CW 90° Capovolgi quando la freccia del controllore di volo è rivolta in avanti .
Ardupilot/Mission Planner: rotazione nessuna.
Assicurarsi di avere bussola/magnetometro a 10 cm di distanza da linee elettriche/ESC/motori/materiale a base di ferro
------–

È richiesto INAV 5.0.0, Betaflight 4.3.0,  ArduPilot 4.3 o versione successiva.
Le serie UBlox NEO-M9N, MAX-M10S, SAM-M10Q non dispongono tutte di dataflash integrato.  una volta che GNSS è spento e il supercondensatore esaurito. le impostazioni torneranno ai valori predefiniti.
Il protocollo UBX è bidirezionale. Il firmware del controllore di volo può modificare le impostazioni sul GPS tramite il protocollo UBX. Non è necessario impostare i parametri del modulo GNSS in u-center.
La configurazione predefinita su SAM-M10Q con ublox FW 5.1 prevede la ricezione simultanea di GPS, Galileo, GLONASS e BeiDou B1C con QZSS e SBAS abilitati.
Inizia con u-blox GNSS FW3.01, timepulse è allineato con l'ora UTC e l'ora viene impostata come valida solo dopo il download del secondo intercalare. Potrebbero essere necessari fino a 12,5 minuti. Probabilmente il LED PPS non lampeggerà immediatamente dopo che il GPS ha corretto il 3D.
L'M10Q-5883 offre la possibilità di reimpostare il ricevitore. Collegando il pad "RST" a terra per almeno 100 ms si attiverà un avvio a freddo. RESET cancellerà tutte le informazioni e attiverà un avvio a freddo. Dovrebbe essere utilizzato solo come opzione di ripristino. Se sei sicuro che il cablaggio e la configurazione siano a posto. ma il controller di volo non riesce a rilevare il modulo GNSS (icona GPS grigia), prova a eseguire il ripristino.
I graffi sull'antenna in ceramica sono il risultato della sintonizzazione dell'antenna.
Risoluzione dei problemi relativi al GPS: http://www.mateksys.com/?p=5712#tab-id-6
u-center Windows
*** La serigrafia SKU sul primo lotto di PCB M10Q-5883 è "M10-5883".

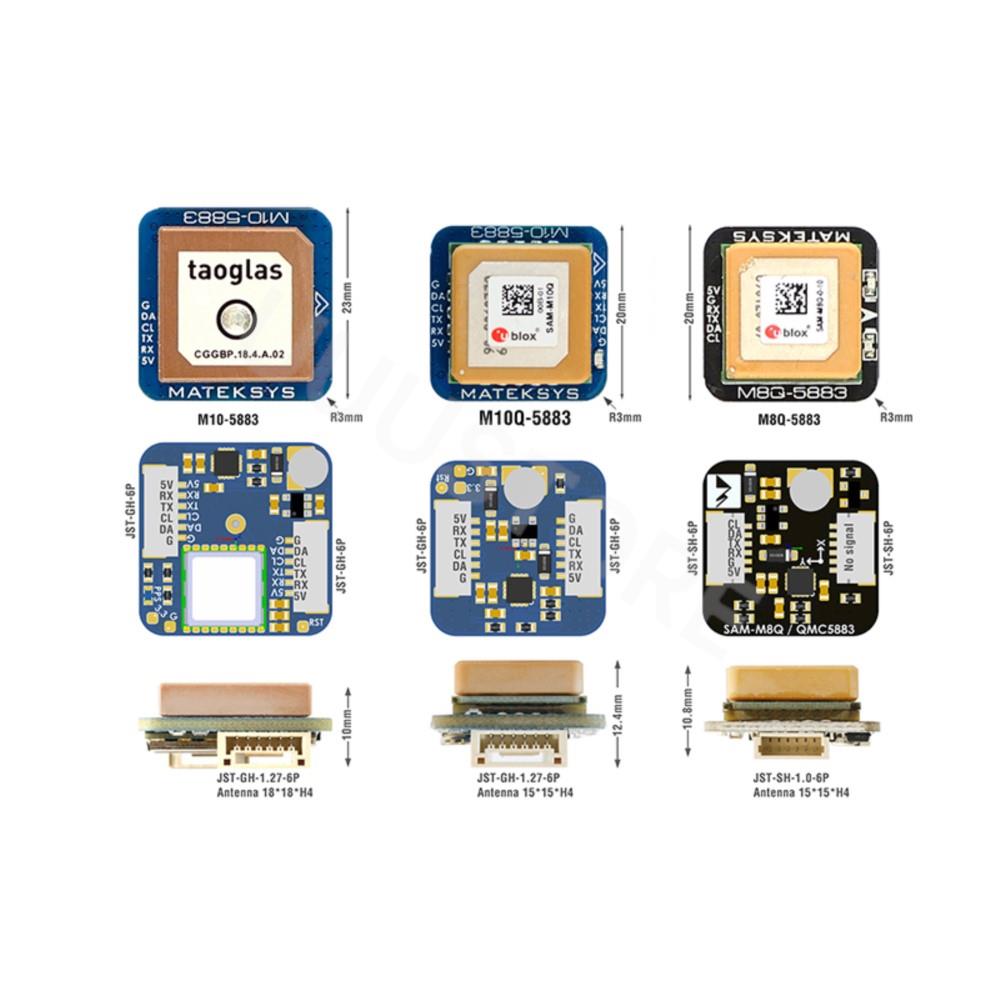

Questo modulo GPS, MATEK M10Q-5883, è dotato di una bussola magnetica QMC5883L con JST -Connettore GH-GP (SMOGB-GHS-TB). Include 84 luci LED GNSS PPS e ha un intervallo di tensione in ingresso di 4-9 V. Il modulo misura 20 mm x 20 mm x 12,4 mm e pesa circa 8 grammi.
