Panoramica

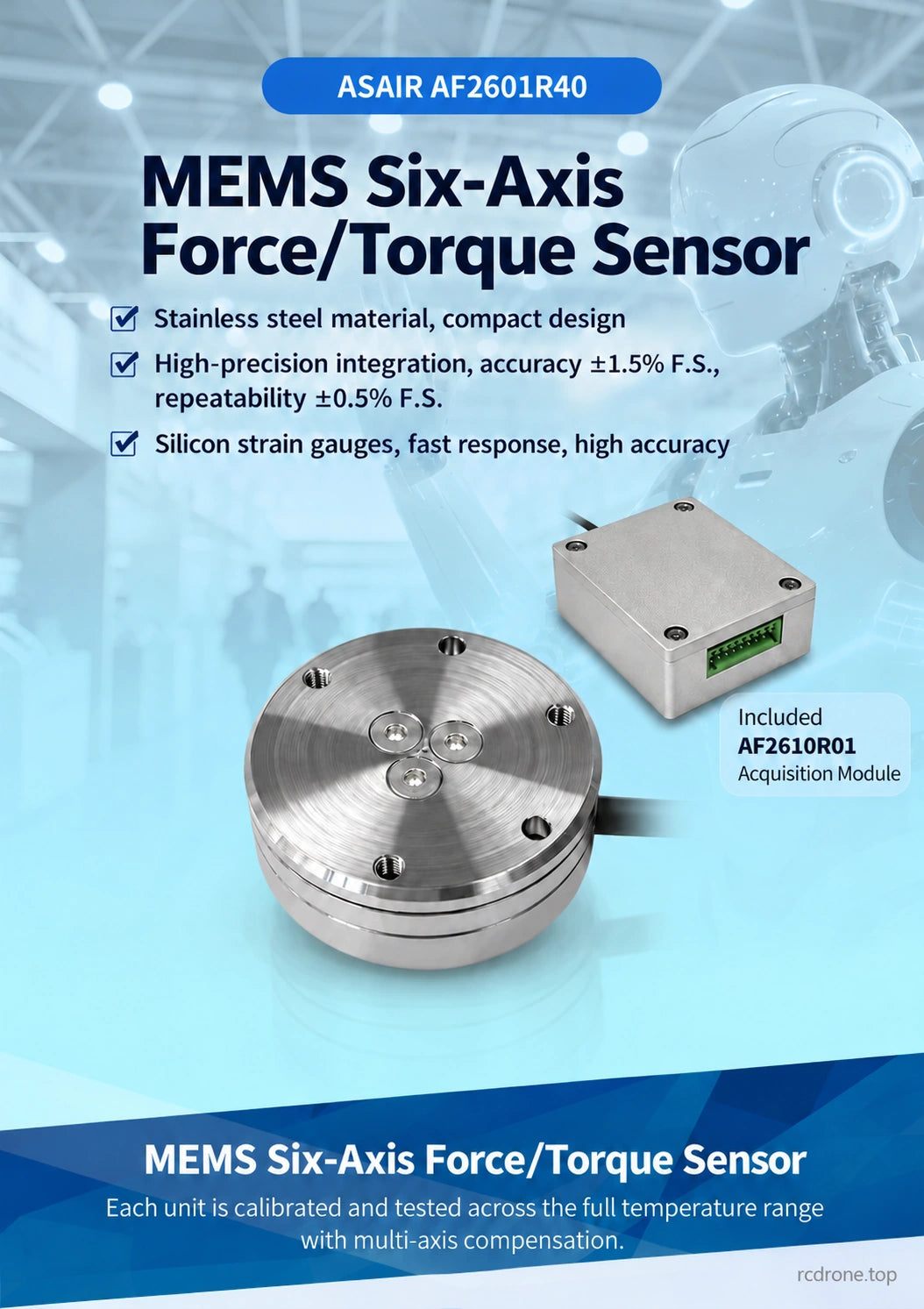

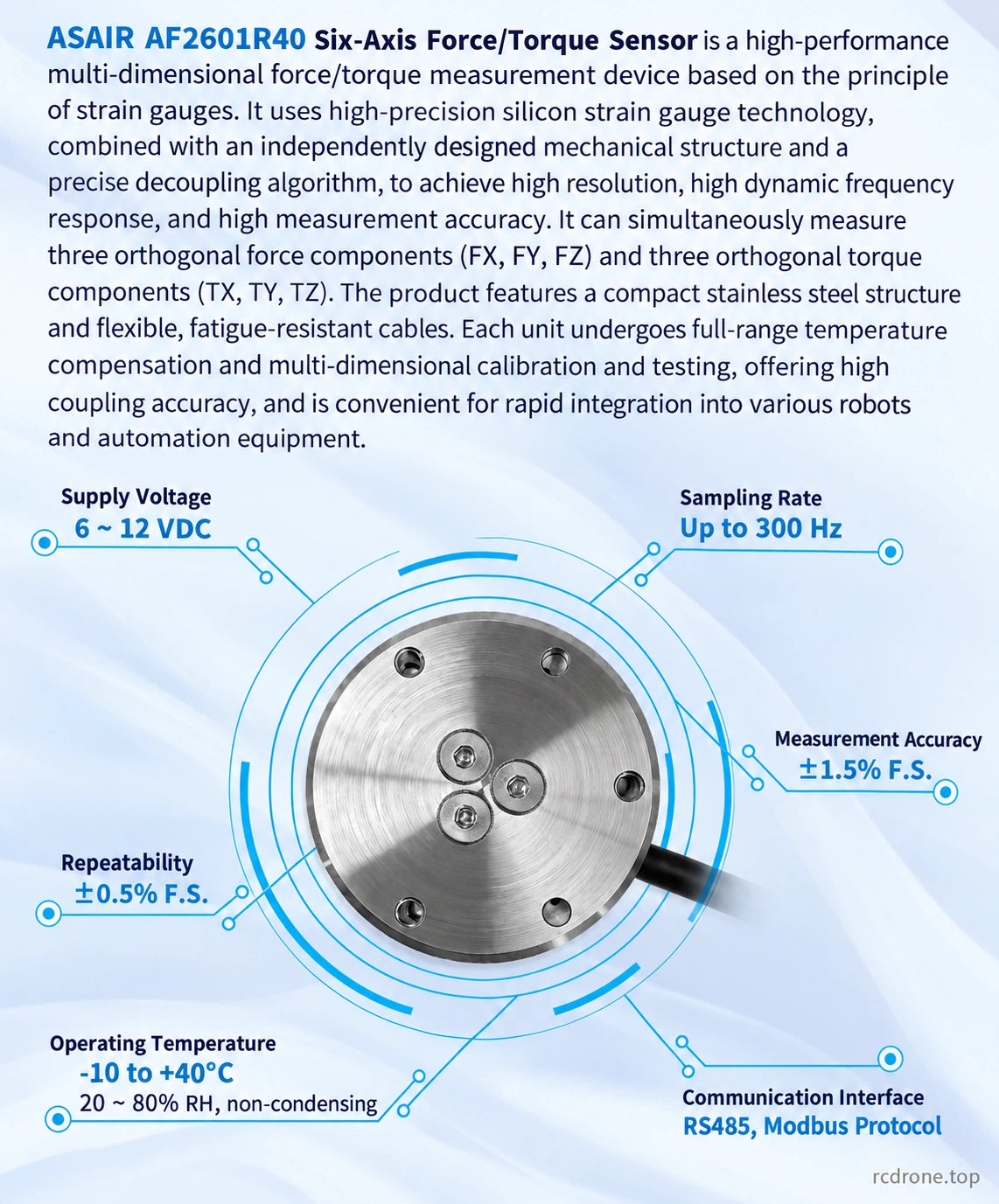

Il ASAIR AF2601R40 sensore di forza/torque a sei assi misura tre forze ortogonali e tre torques in un corpo compatto in acciaio inossidabile. Il pacchetto include un modulo di acquisizione separato AF2610R01 per integrazione RS485/Modbus. Il suo diametro di 40 mm e uno spessore del sensore di 14 mm si adattano a strumenti robotici compatti e supporti di test multi-assiale.
Caratteristiche
- Gauge di deformazione in silicio e algoritmi di decoupling per la rilevazione a sei componenti.
- Fx/Fy 150 N, Fz 300 N e 10 N·m su ciascun asse di torque.
- ±1.5% FS di precisione e ±0.5% FS di ripetibilità.
- Involucro del sensore in acciaio inossidabile con protezione IP64.
- Fino a 300 Hz di misurazione attraverso il sistema di acquisizione abbinato.
- Compensazione della temperatura e supporto alla calibrazione multi-assiale per garantire la coerenza delle misurazioni.
Specifiche

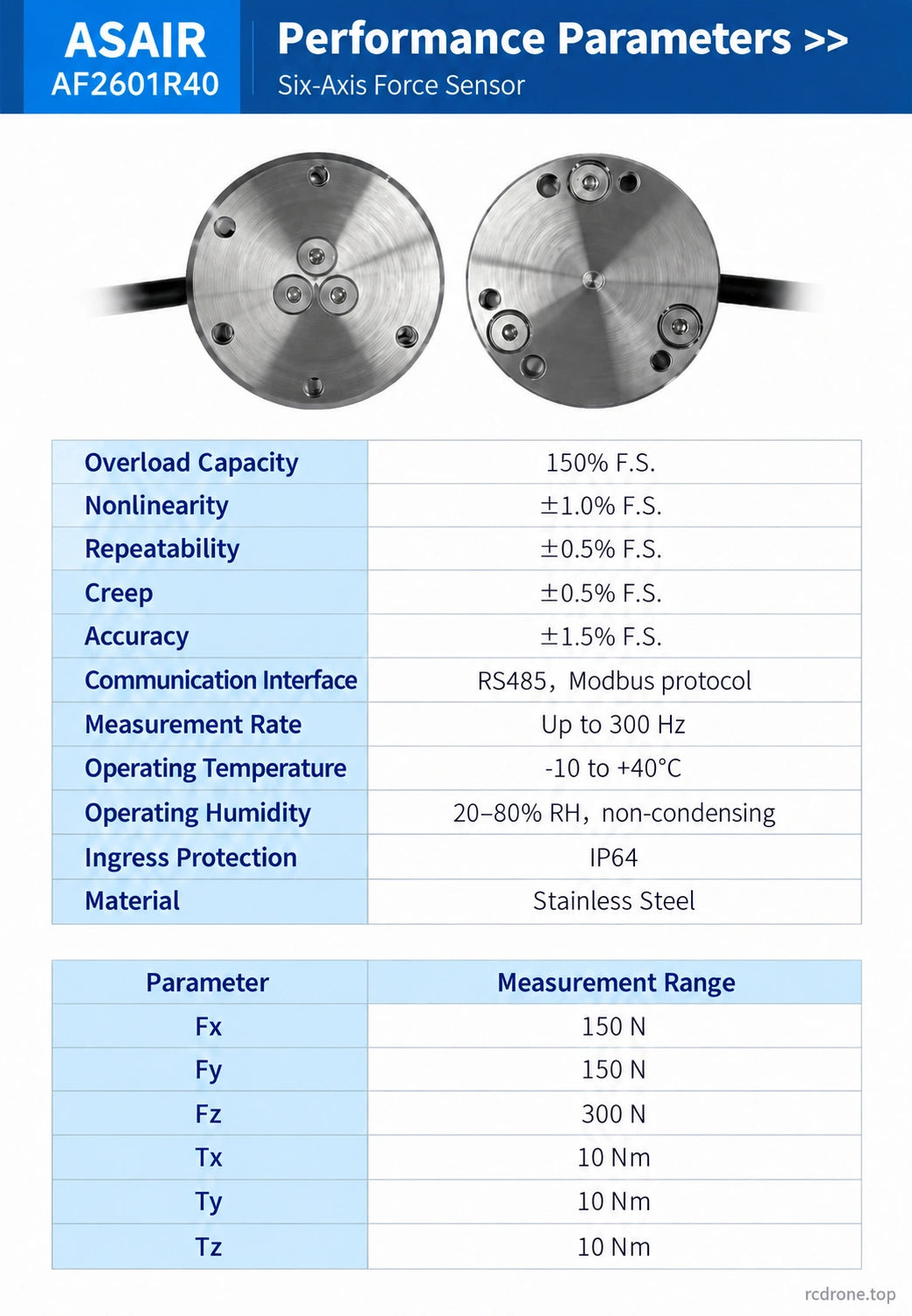

| Marca / modello | ASAIR / AF2601R40 |
|---|---|
| Tecnologia di rilevamento | Gauge di deformazione in silicio MEMS con decoupling multi-assiale |
| Assi | Fx, Fy, Fz; Tx, Ty, Tz |
| Intervalli Fx / Fy / Fz | 150 N / 150 N / 300 N |
| Intervalli Tx / Ty / Tz | 10 N·m ciascuno |
| Precisione | ±1.5% FS |
| Non linearità | ±1.0% FS |
| Ripetibilità / creep | ±0.5% FS ciascuno |
| Capacità di sovraccarico | 150% FS |
| Comunicazione di sistema | RS485, Modbus tramite il modulo di acquisizione abbinato |
| Frequenza di misurazione | Fino a 300 Hz |
| Temperatura di funzionamento | −10 a +40 °C |
| Umidità di funzionamento | 20–80% RH, non condensante |
| Protezione del sensore / materiale | IP64 / acciaio inossidabile |
| Dimensioni del sensore | Ø40 × 14 mm |
| Riferimento di funzionamento del sensore | 6–12 VDC nel diagramma di funzionamento del sensore; utilizzare il modulo abbinato e il cablaggio del connettore verificato |
FS significa scala completa.I valori di forza e coppia si applicano ai rispettivi assi, non al carico utile del robot o al peso del prodotto. Evitare carichi combinati oltre l'involucro operativo selezionato; la capacità di sovraccarico non è un intervallo di misurazione normale.

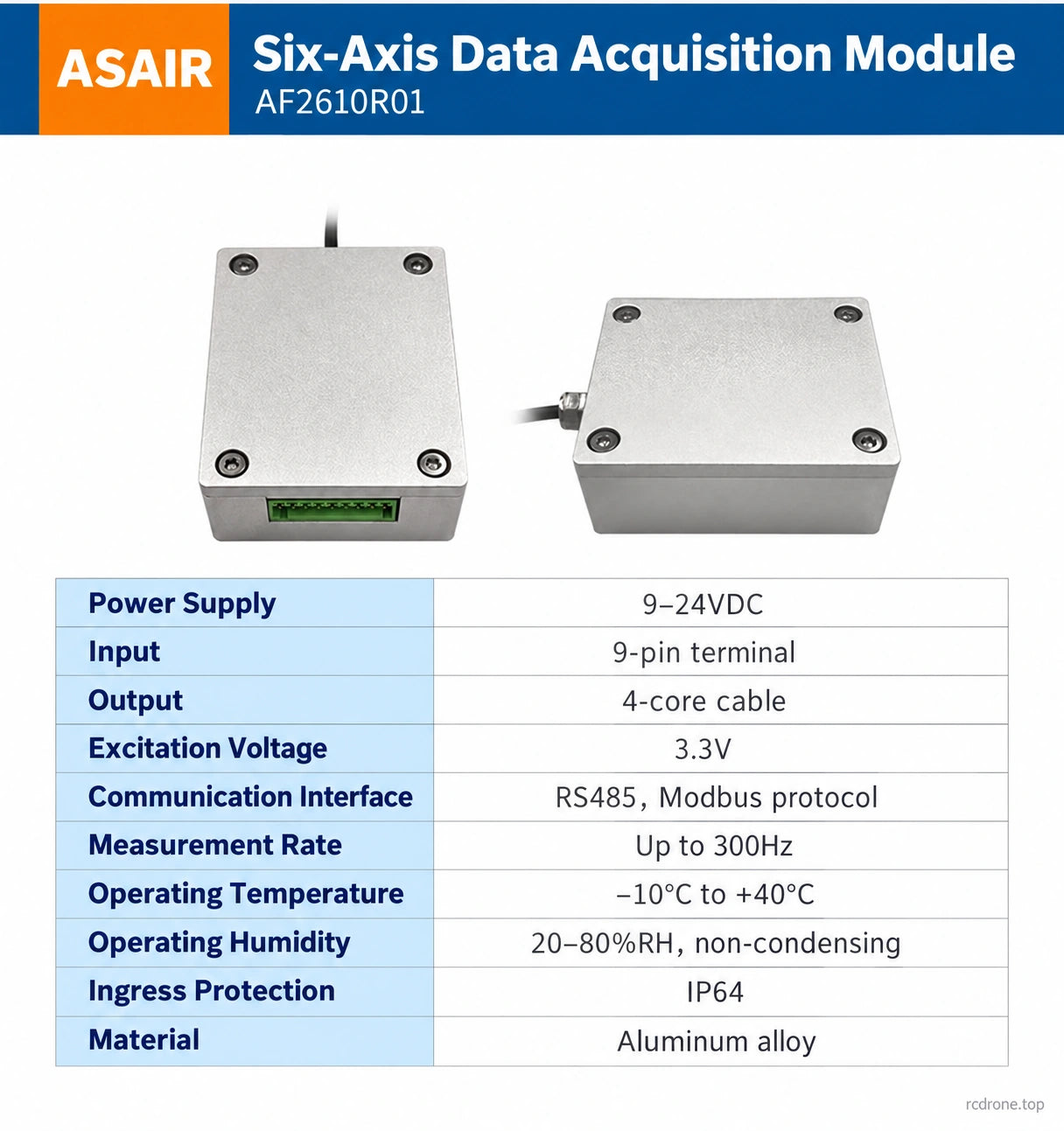

Modulo di acquisizione e cablaggio

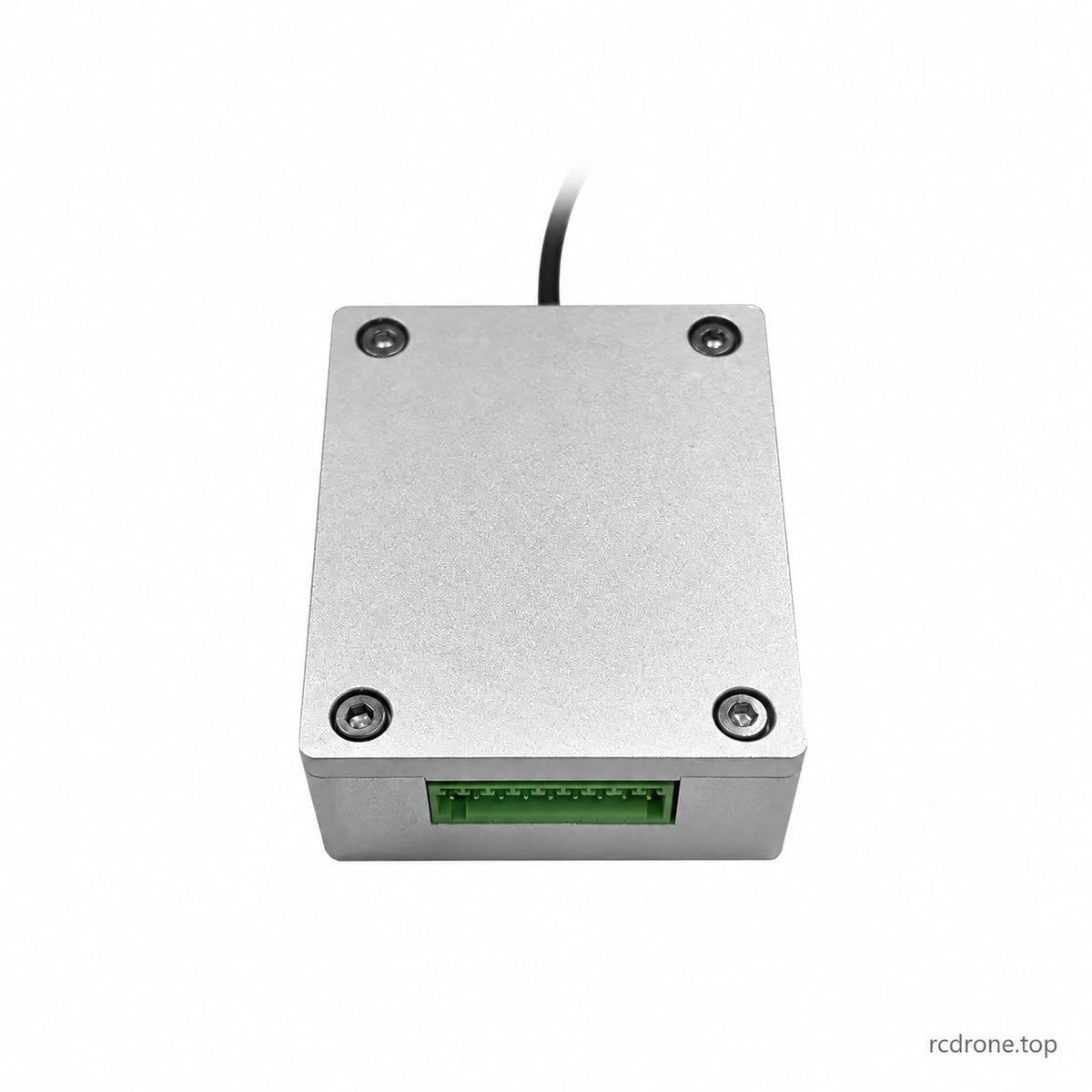

| Modulo | AF2610R01 |
|---|---|
| Alimentazione del modulo | 9–24 VDC |
| Connessione del sensore | Terminale a 9 pin |
| Cavo di uscita | Quattro conduttori |
| Eccitazione | 3.3 V |
| Comunicazione / tasso | RS485, Modbus / fino a 300 Hz |
| Ambiente | −10 a +40 °C; 20–80% RH, non condensante |
| Protezione / alloggiamento | IP64 / lega di alluminio |

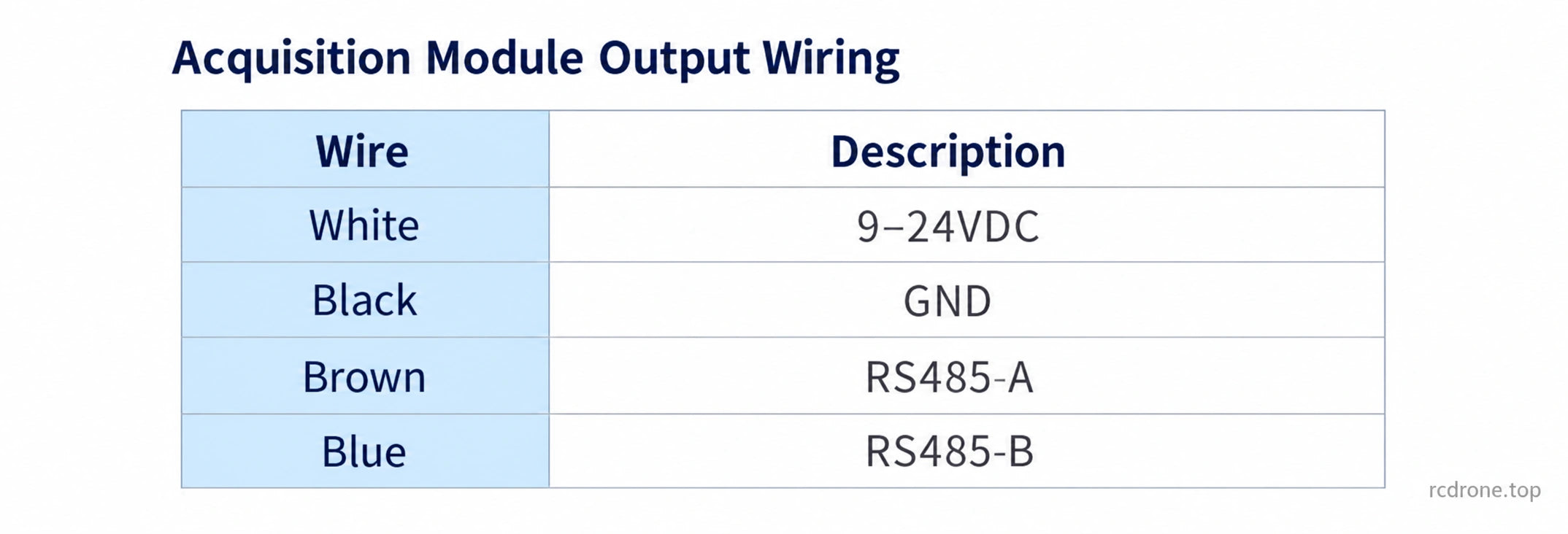

| Filo bianco | 9–24 VDC alimentazione del modulo |
|---|---|
| Filo nero | GND |
| Filo marrone | RS485-A |
| Filo blu | RS485-B |
Mantenere separati l'alimentazione del modulo, il ponte di eccitazione e i riferimenti operativi del sensore. Utilizzare la connessione sensore/modulo abbinata; non applicare l'alimentazione del modulo direttamente ai cavi del sensore non identificati.Abbinare i parametri di comunicazione e azzerare l'assemblaggio installato prima della misurazione.
Applicazioni
- Robot con controllo della forza per la rettifica, assemblaggio di precisione e insegnamento guidato a mano.
- Monitoraggio del contatto e del carico da collisione come parte di un sistema di controllo progettato.
- Ricerca sul torque del volante, carico multi-componente degli pneumatici e carico del manichino da crash.
- Analisi della camminata, robotica riabilitativa e ricerca sullo stress della presa protesica all'interno degli intervalli dei sensori.
Le fotografie delle applicazioni illustrano esempi di integrazione. Il pacchetto non costituisce un sistema di sicurezza robotica completo o clinico.
Dimensioni meccaniche e installazione

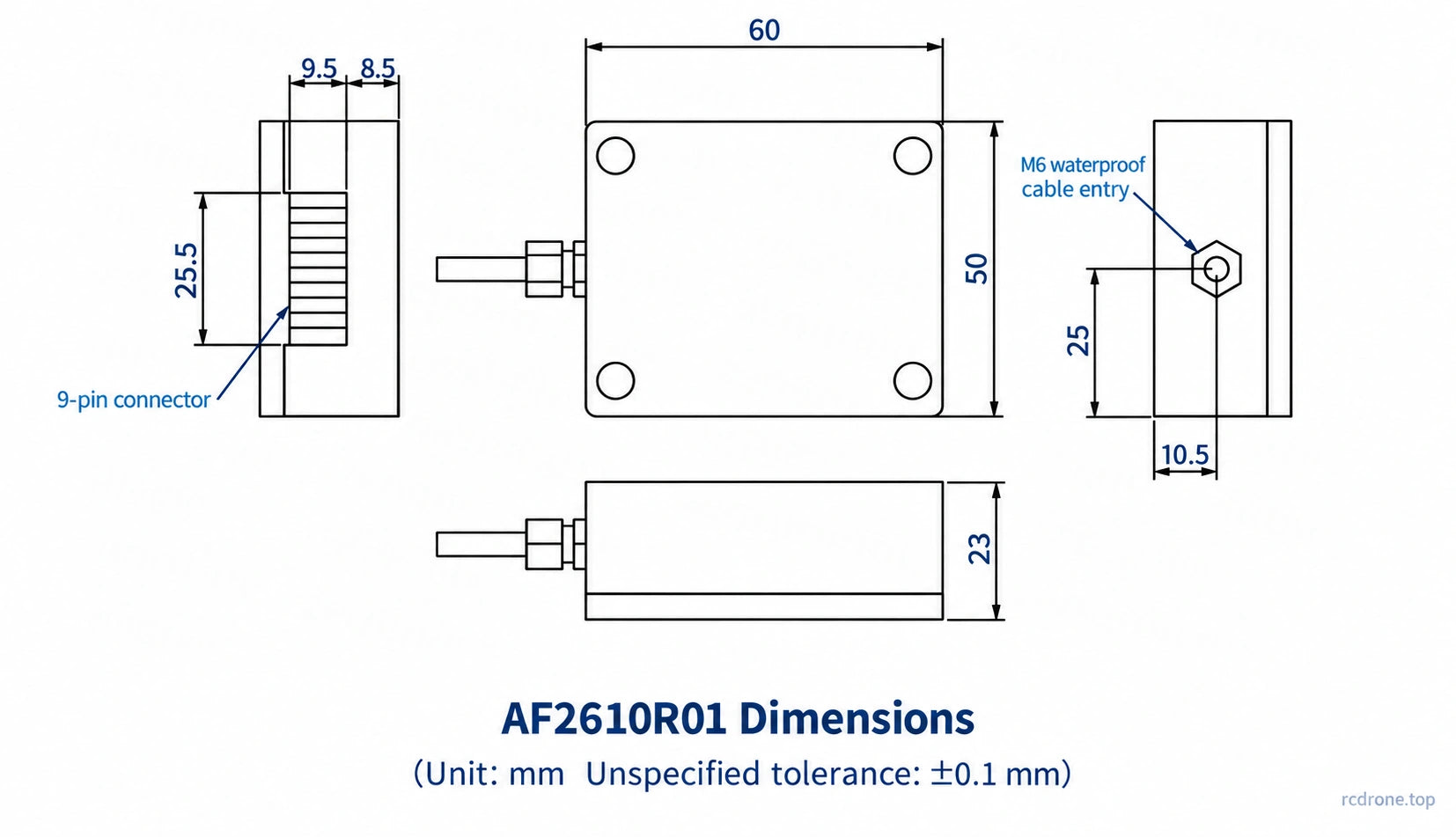

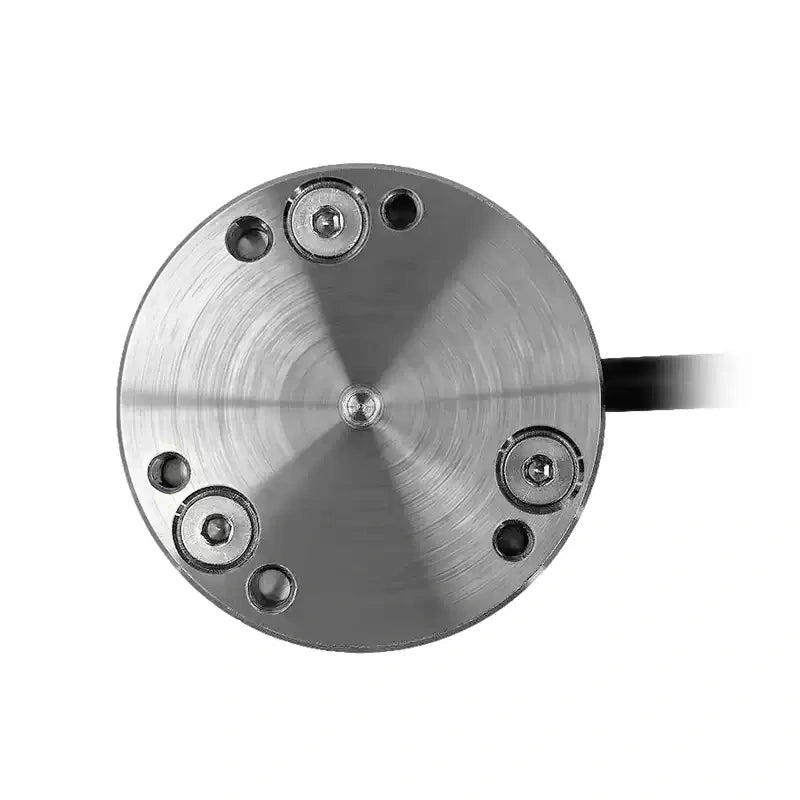

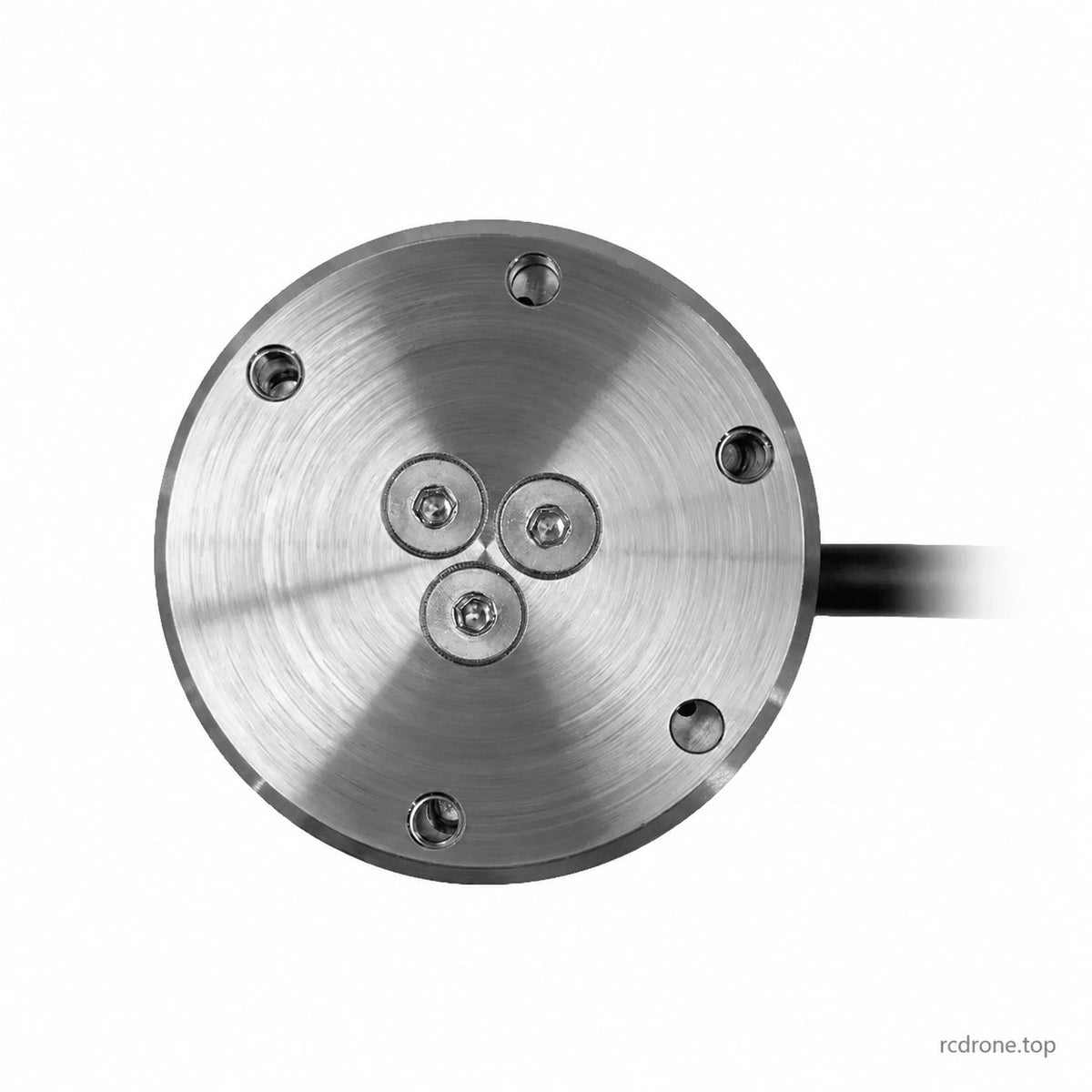

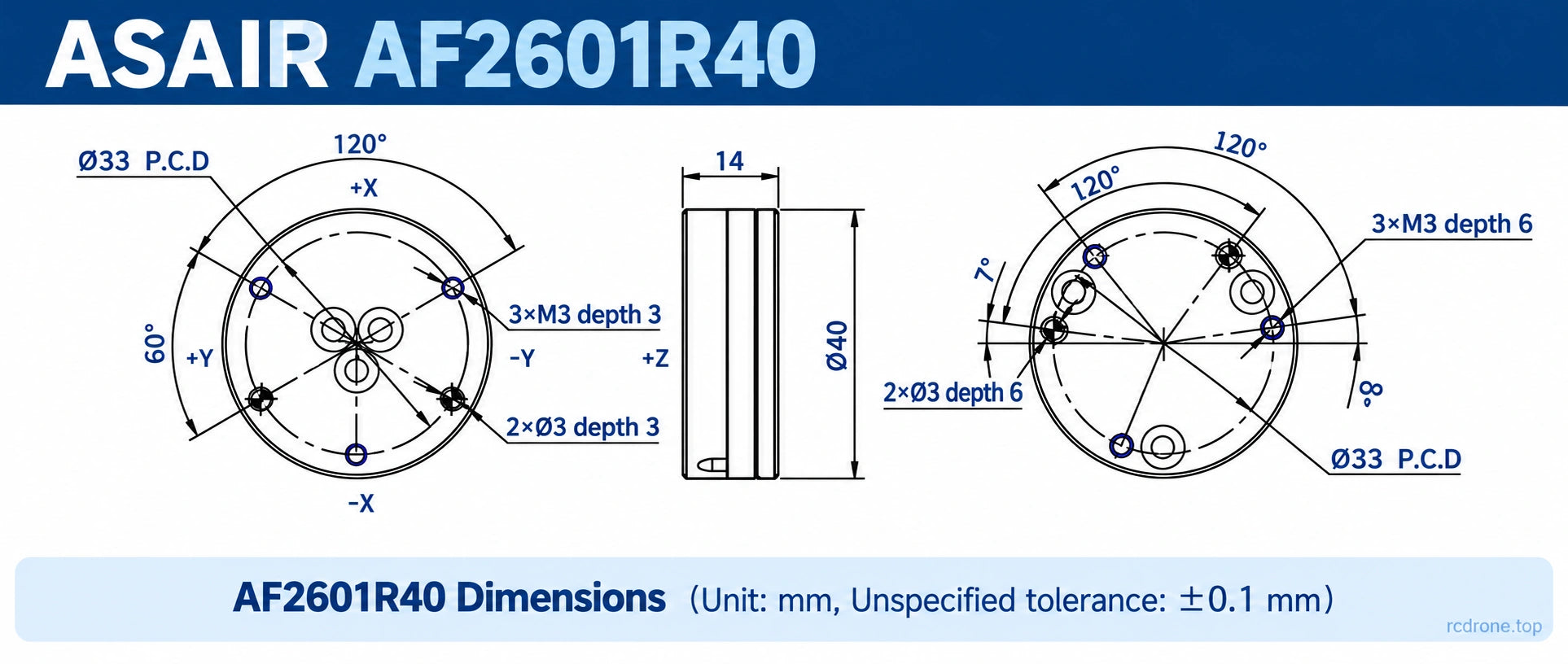

Il disegno del sensore identifica cerchi di passo Ø40 × 14 mm, Ø33 mm, filettature di montaggio M3 con indicazioni di profondità di 3 mm e 6 mm, e caratteristiche di posizionamento Ø3 mm con indicazioni di profondità di 3 mm e 6 mm sulle rispettive facce.Abbina ogni caratteristica al suo corrispondente faccia e mantieni gli angoli specificati. Il disegno del modulo mostra un riferimento di involucro di 60 × 50 mm e tolleranze di spessore di 25,5 / 23 mm, un connettore a 9 pin e un ingresso cavo M6. La tolleranza di disegno non specificata è ±0,1 mm.
Fissa la base e gli attrezzi alle facce designate, allinea il telaio di coordinate, fornisci un supporto per il cavo e compensa il peso e l'orientamento degli attrezzi durante la calibrazione.
Cosa è incluso

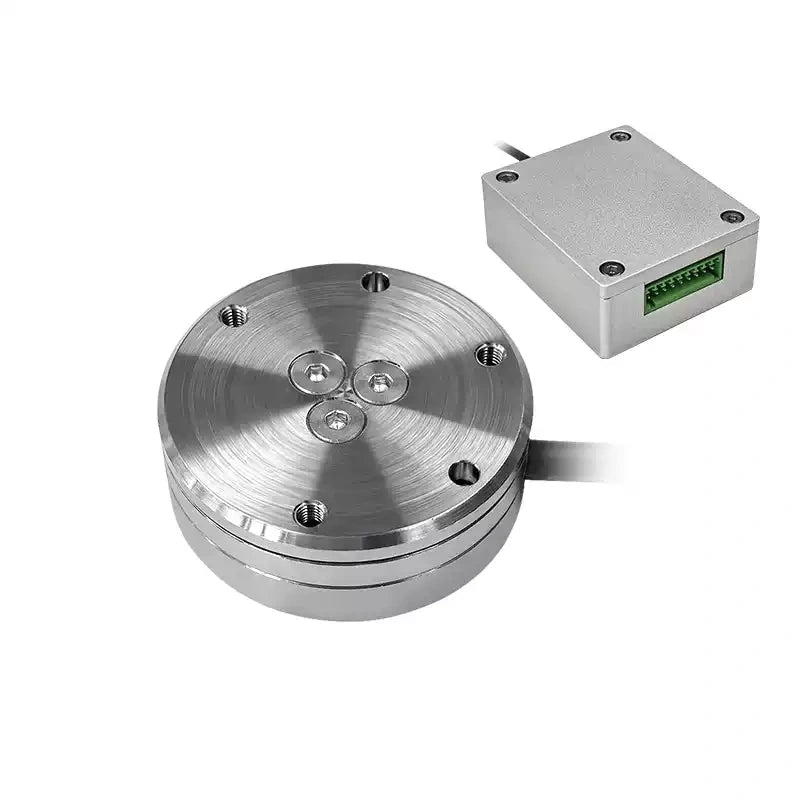

- 1 × sensore di forza/torque a sei assi ASAIR AF2601R40 con cavo.
- 1 × modulo di acquisizione dati AF2610R01 abbinato.
Alimentatore, adattatore host RS485, bracci robotici, attrezzi, banchi di prova e supporti di montaggio non sono inclusi.
