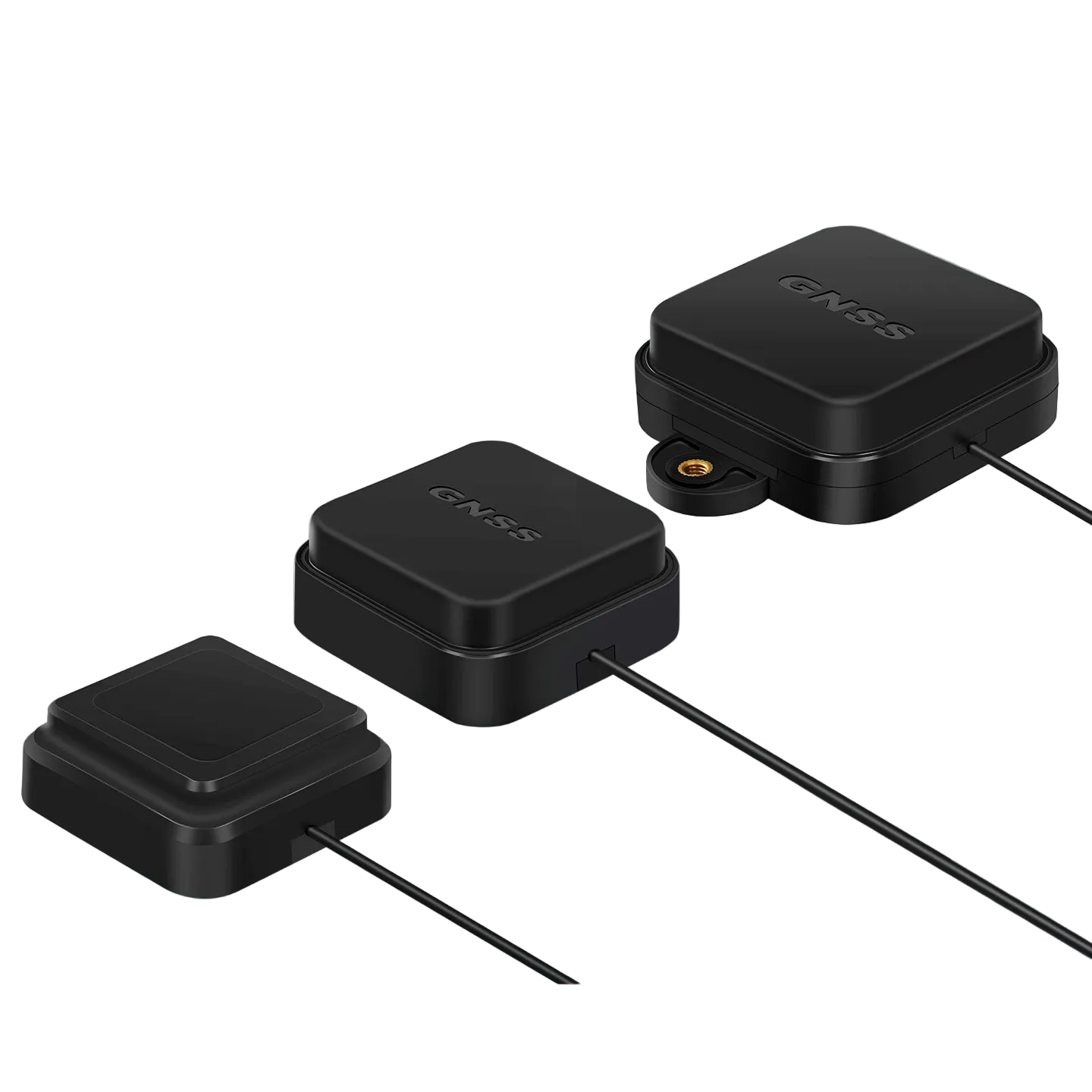

Beitian ANN-MB-00 Magnetic GNSS RTK Active Antenna L1/L2/L5

Panoramica

Beitian ANN-MB-00 è un'antenna attiva GNSS RTK magnetica per la navigazione dei veicoli e altre applicazioni di posizionamento ad alta precisione. A seconda del modello selezionato, supporta la ricezione multi-banda e multi-costellazione, inclusi GPS, GLONASS, Galileo e BeiDou (BDS); alcune varianti elencano anche il supporto per QZSS e IRNSS.

Caratteristiche principali

Posizionamento multi-sistema: ricezione sincrona dei segnali BDS, GPS e Galileo (come indicato nei materiali del prodotto)
Metodi di connessione multipli: opzioni di connettore SMA-J e TNC-J (a seconda del modello)

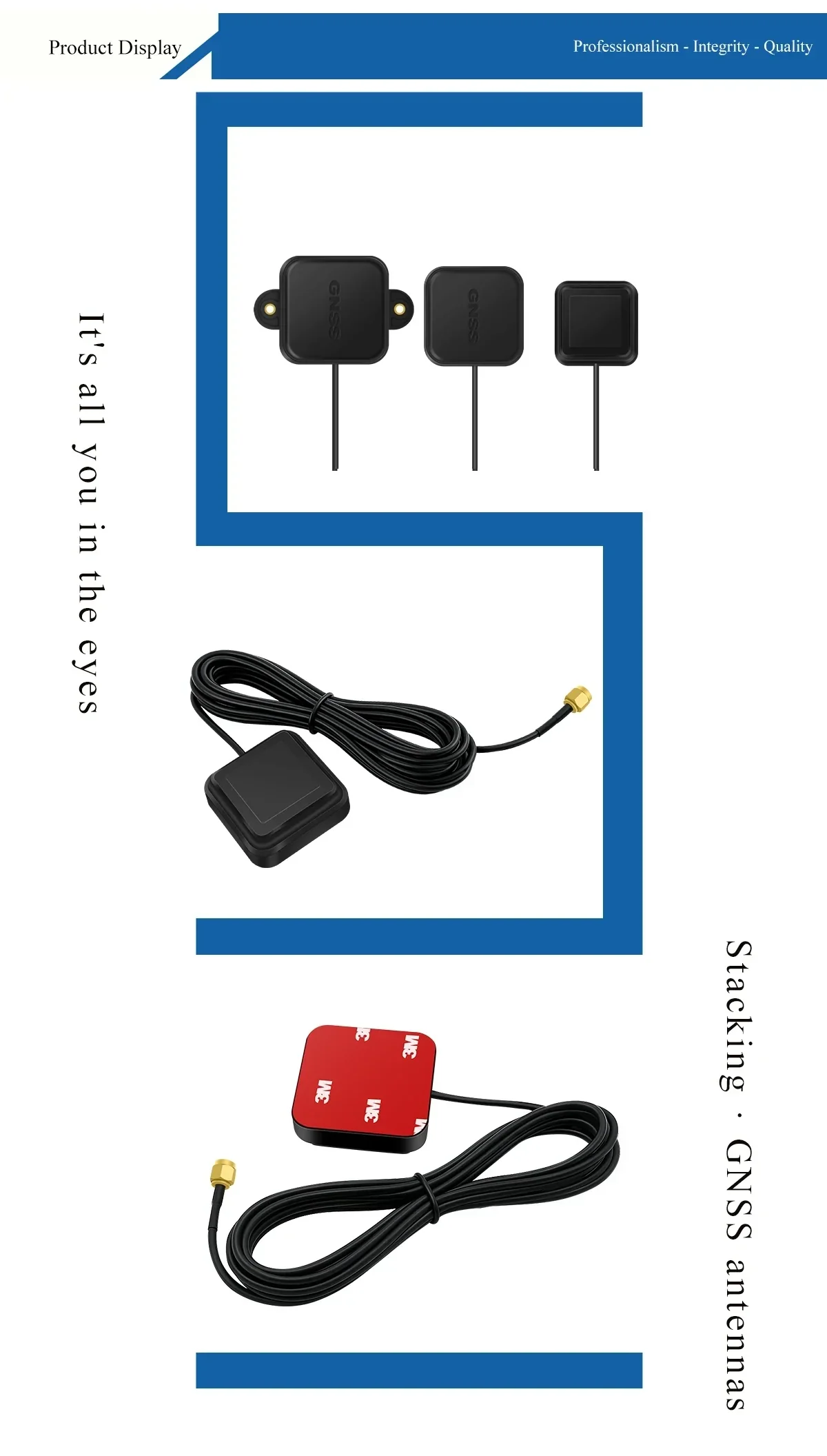

Opzioni di montaggio per modello: magnete/adesivo, fondo magnetico + nastro biadesivo, o fondo magnetico
Cavo: RG174; opzioni da 3 m o 5 m (a seconda del modello)
“Design esterno impilato” (a doppio strato) e “materiale PC esterno” sono indicati nei materiali del prodotto

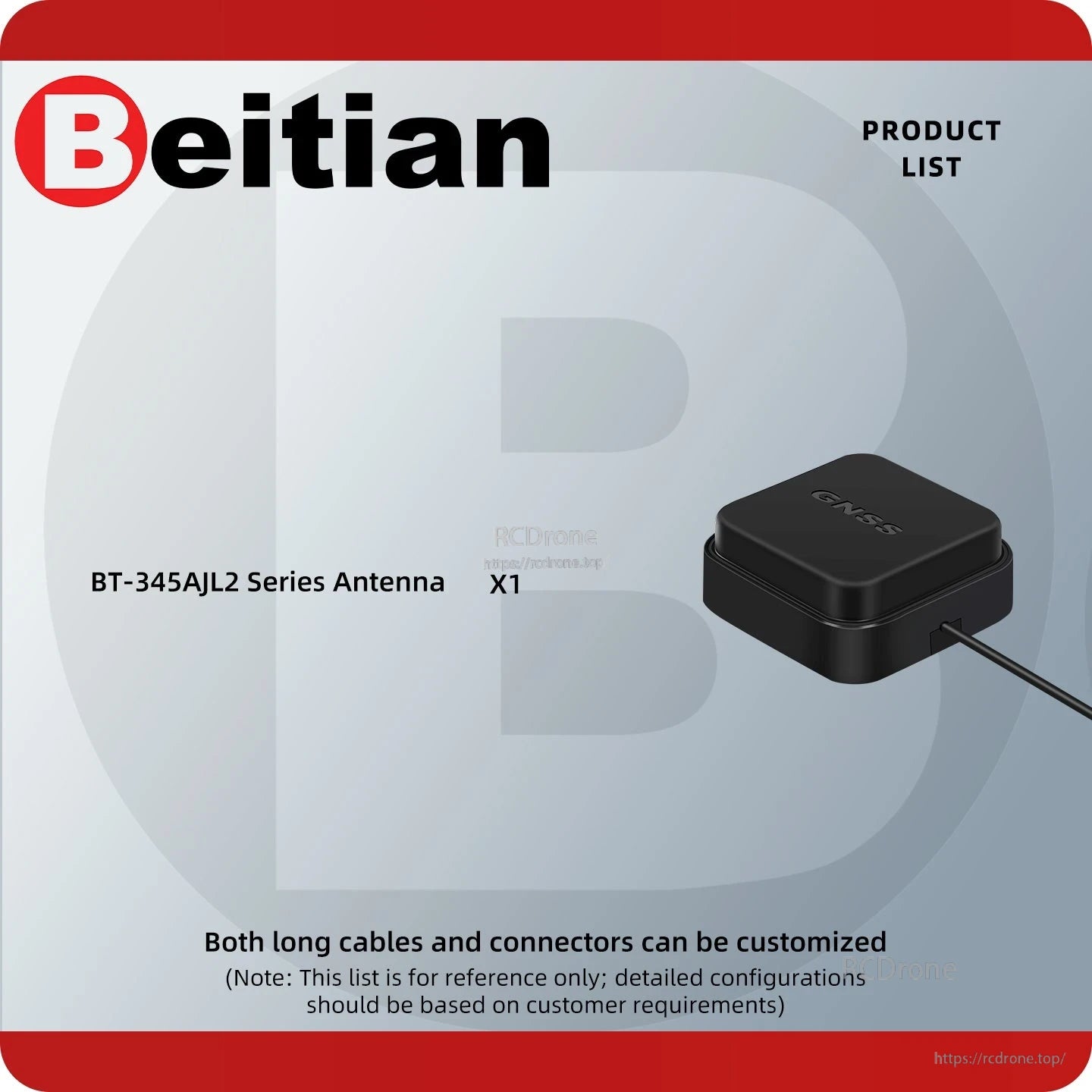

La personalizzazione è supportata (come indicato nei materiali del prodotto).Per richieste di personalizzazione, contattare https://rcdrone.top/ o inviare un'email a [email protected].

Specifiche

Opzioni di Modello Disponibili (selezioni Shopify)

BT-3G43AJL2 (28db, lunghezza 3m, SMA-J)
BT-3G43AJL5 (28db, lunghezza 3m, SMA-J)
BT-345AJL2 (38db, lunghezza 5m, SMA-J)
BT-345AJL5 (38db, lunghezza 5m, SMA-J)
BT-345TJL2 (38db, lunghezza 5m, TNC-J)
BT-345TJL5 (38db, lunghezza 5m, TNC-J)
BT-3B45AJL2 (38db, lunghezza 5m, SMA-J)
BT-3B45AJL5 (38db, lunghezza 5m, SMA-J)
BT-3B45TJL2 (38db, lunghezza 5m, TNC-J)
BT-3B45TJL5 (38db, lunghezza 5m, TNC-J)

Parametri Elettrici / Meccanici (per modello)

<SMA-J

Modello	Modalità di lavoro (elencate)	Guadagno LNA	Fattore di rumore	VSWR di uscita	Impedanza di uscita	Voltaggio di alimentazione	Corrente di alimentazione	Connettore	Dimensione	Peso	Cavo	Lunghezza del cavo	Montaggio	Temperatura di funzionamento	Temperatura di stoccaggio

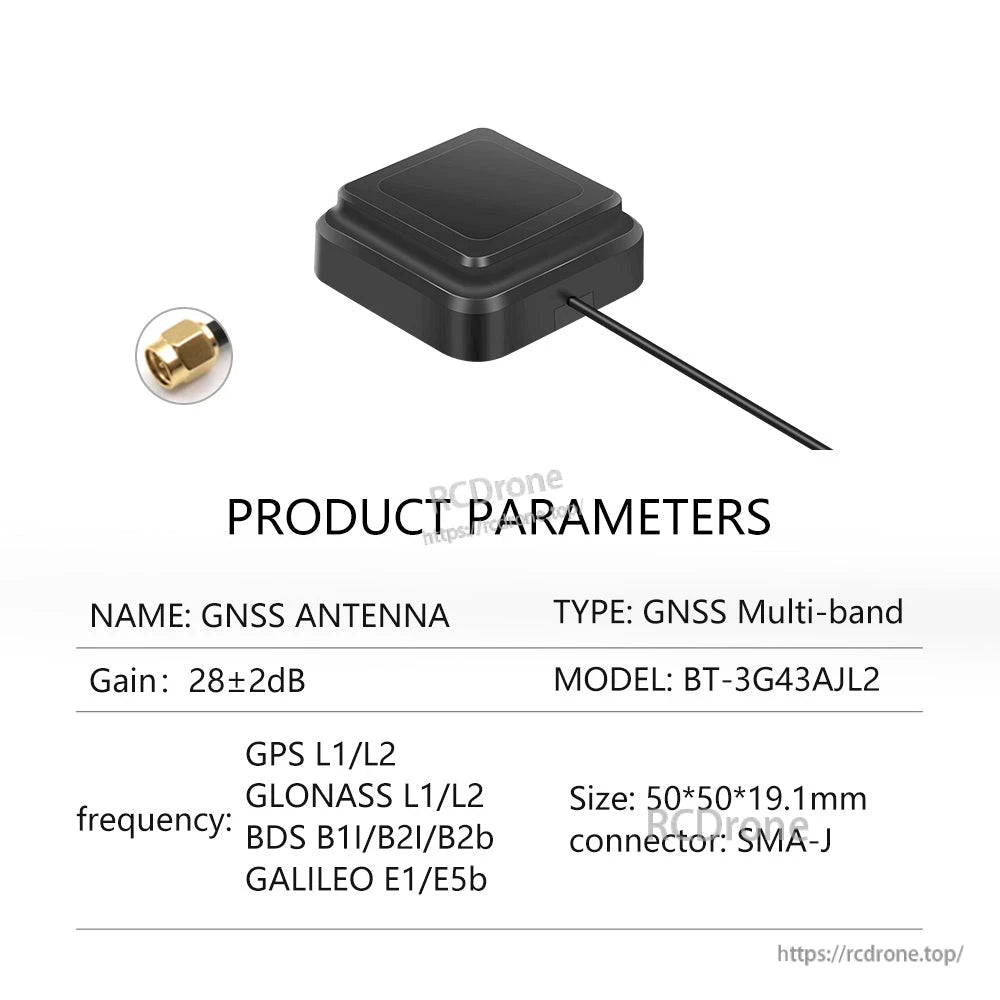

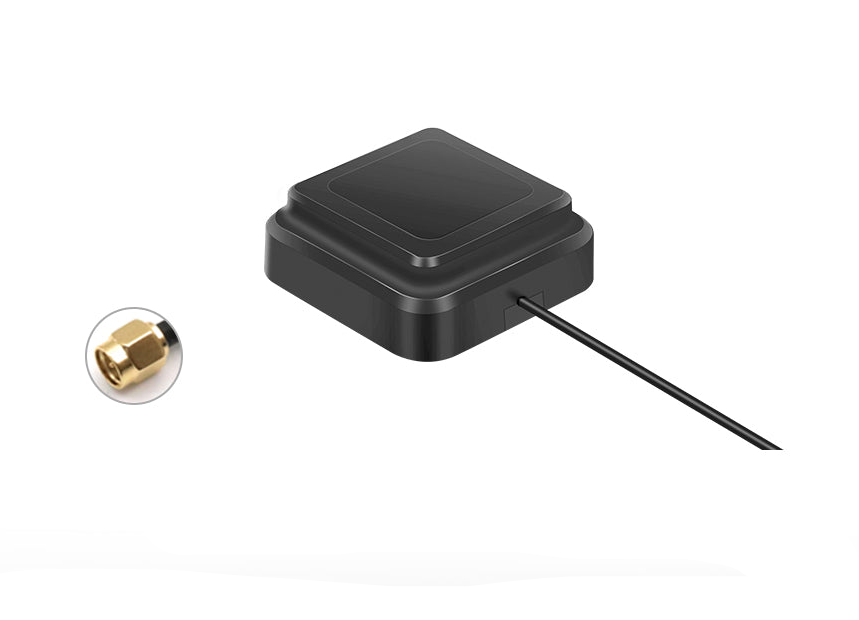

BT-3G43AJL2	GPS L1/L2; GLONASS L1/L2; BDS B1/B2/B2b; GALILEO E1/E5b	28±2dB	<2 dB	≤2.0	50Ω	3~5V	<20mA	505019.1mm		RG174	3m	Magnete/Adesivo	-40°C ~ +85°C	-55°C ~ +85°C

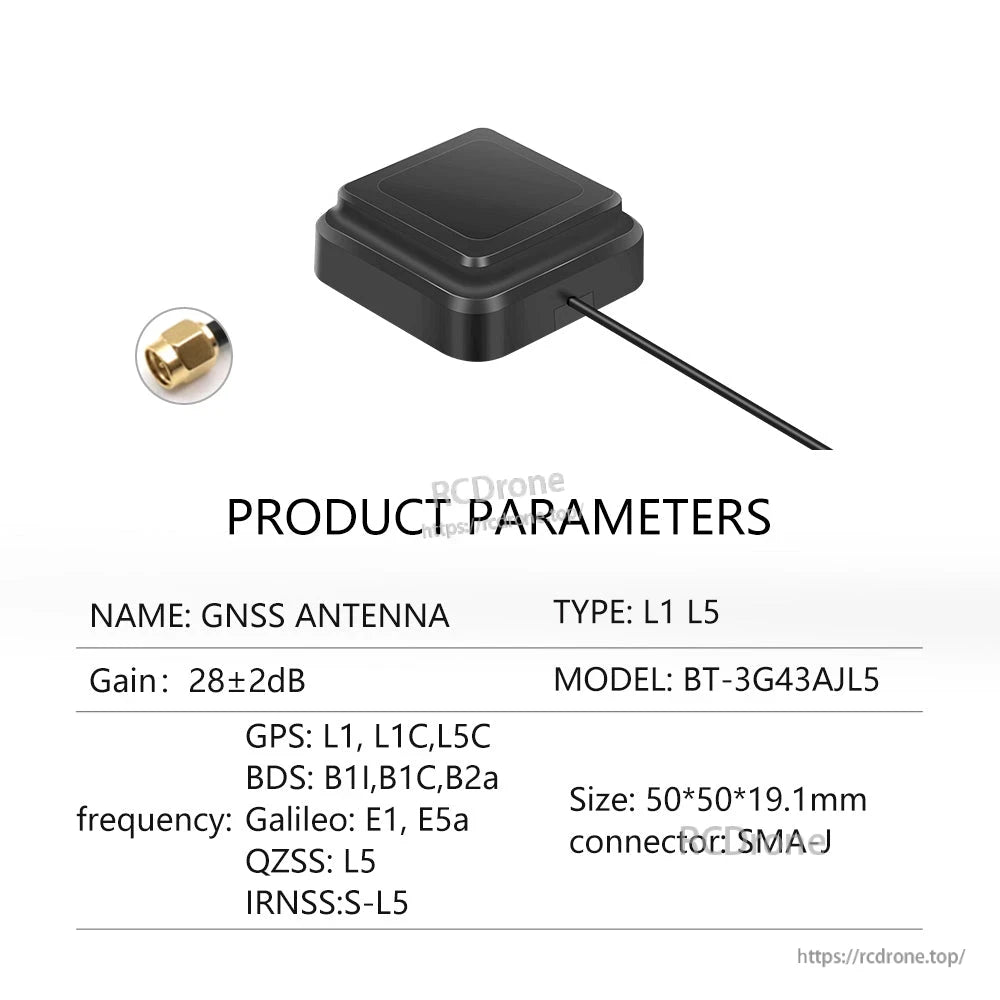

BT-3G43AJL5	GPS: L1, L1C, L5C; BDS: B1I, B1C, B2a; Galileo: E1, E5a; QZSS: L5; IRNSS: S-L5	28±2dB	<2 dB	≤2.0	50Ω	3~5V	<20mA	SMA-J	505019.1mm		RG174	3m	Magnete/Adesivo	-40°C ~ +85°C	-55°C ~ +85°C

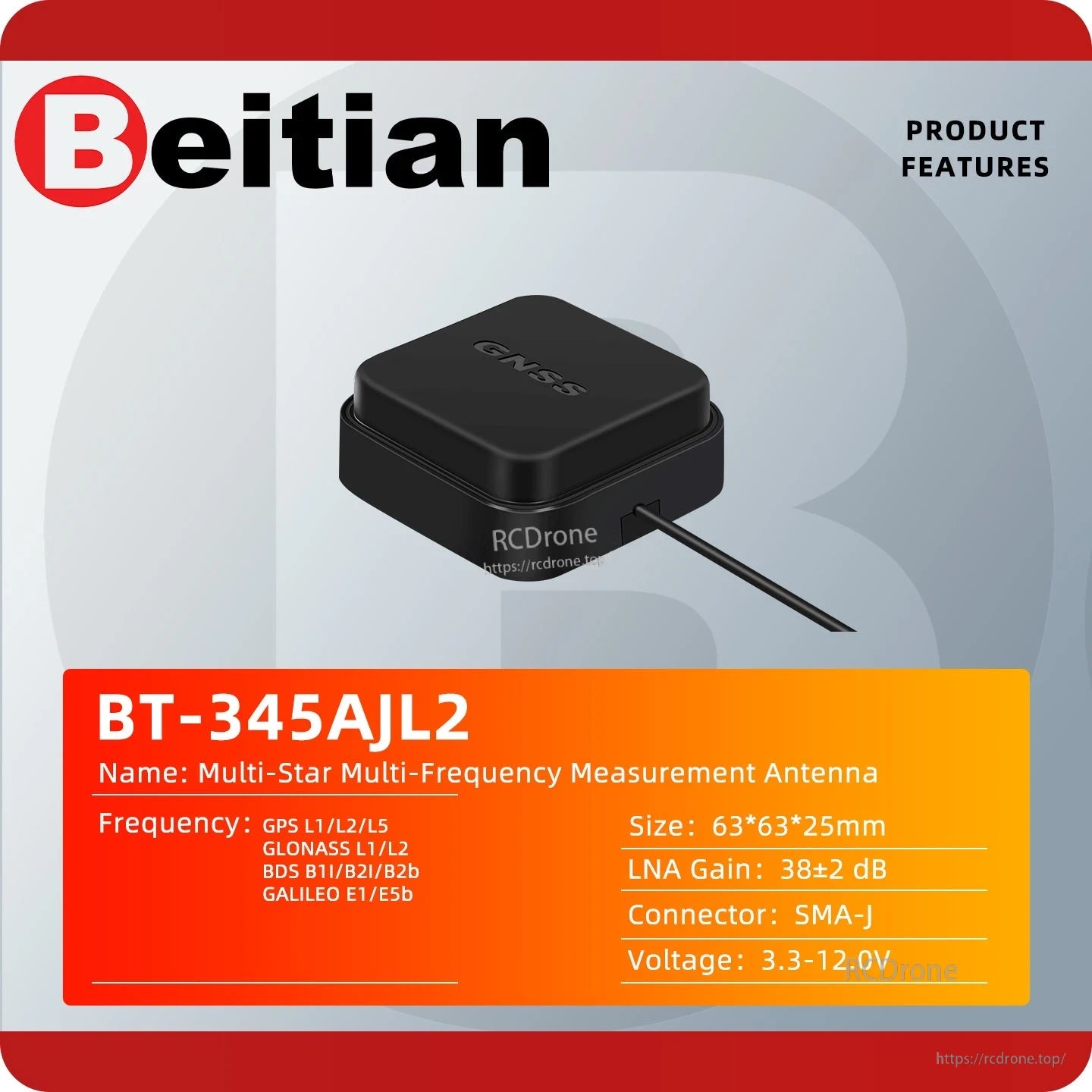

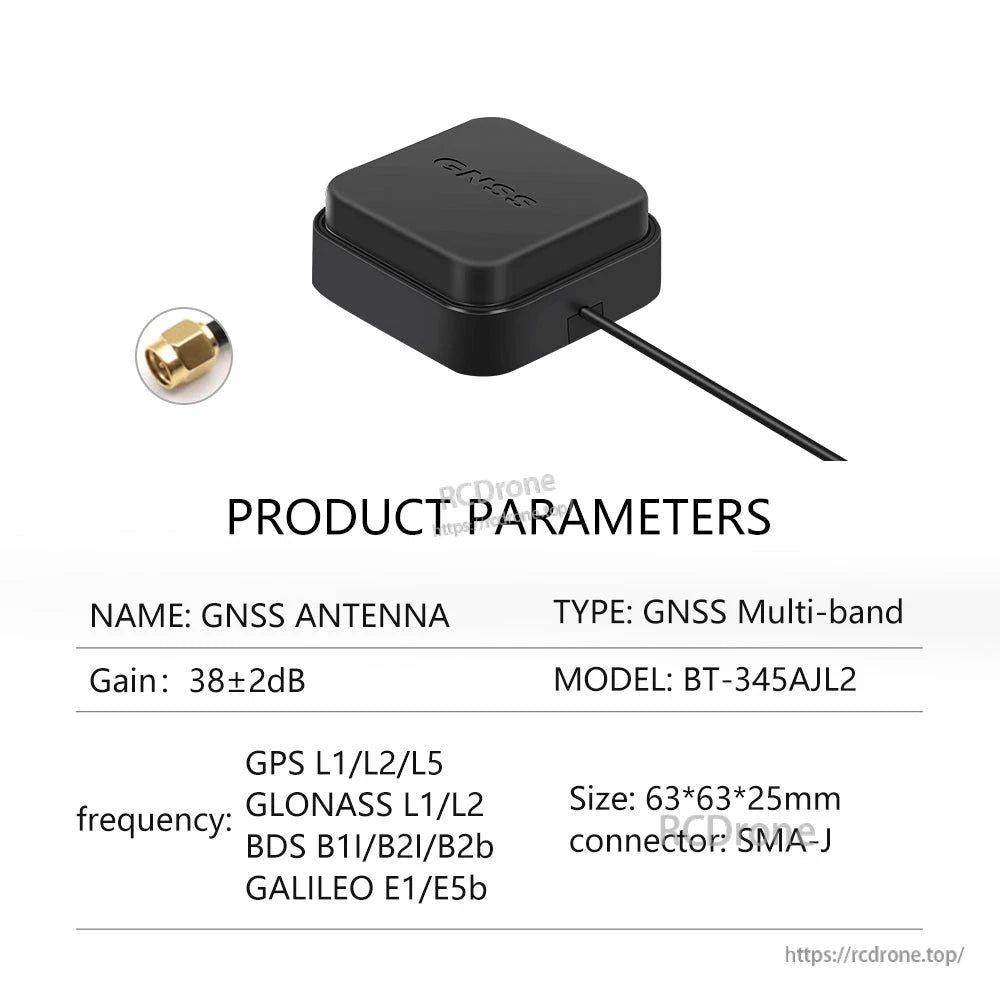

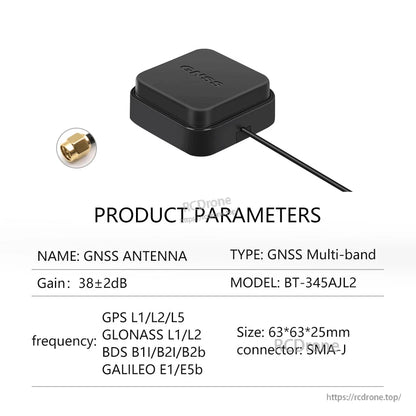

BT-345AJL2	GPS L1/L2/L5; GLONASS L1/L2; BDS B1I/B2I/B2b; GALILEO E1/E5b	38±2dB	<2 dB	≤2.0	50Ω	3.3-12.0V	<45mA	SMA-J	636325mm	220g	RG174	5m	Fondo magnetico + nastro adesivo biadesivo	-40°C ~ +85°C	-55°C ~ +85°C

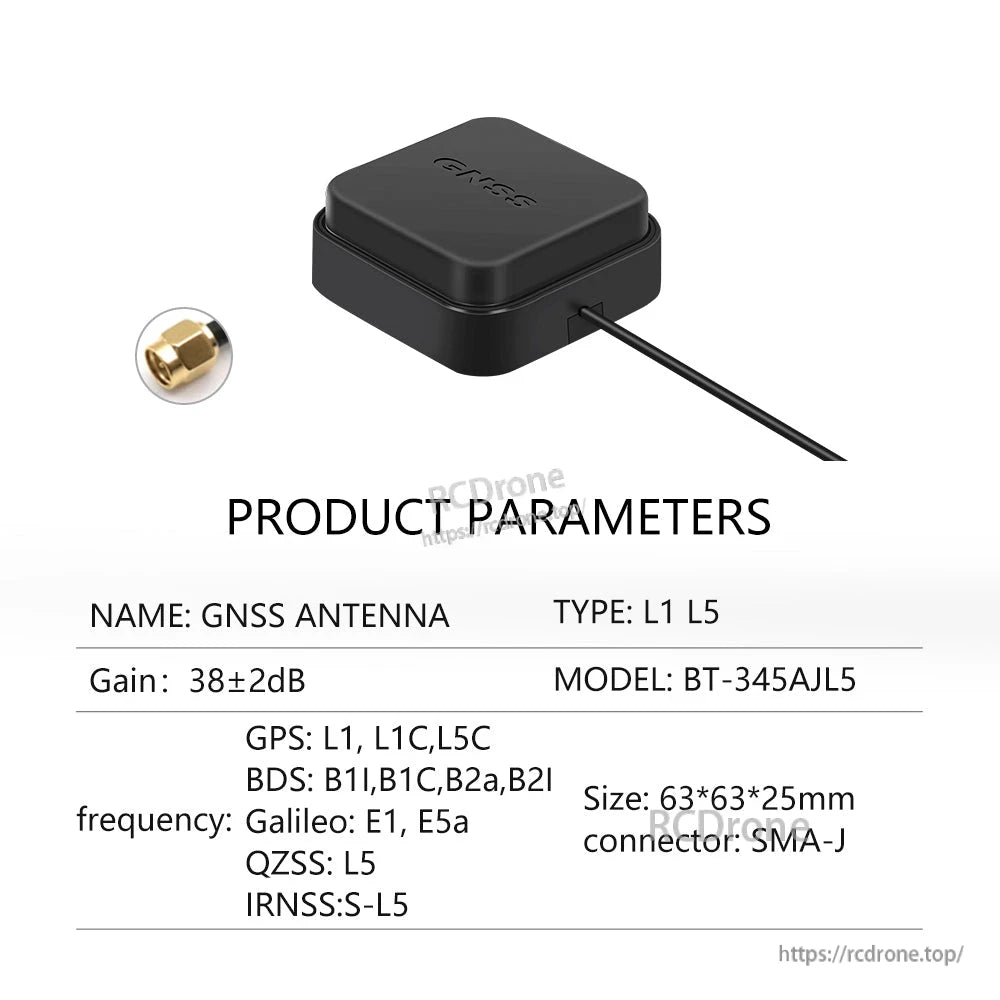

BT-345AJL5	GPS: L1, L1C, L5C; BDS: B1I, B1C, B2a, B2I; Galileo: E1, E5a; QZSS: L5; IRNSS: S-L5	38±2dB	<2 dB	≤2.0	50Ω	3.3-12.0V	<45mA	SMA-J	636325mm	220g	RG174	5m	Fondo magnetico + nastro adesivo biadesivo	-40°C ~ +85°C	-55°C ~ +85°C

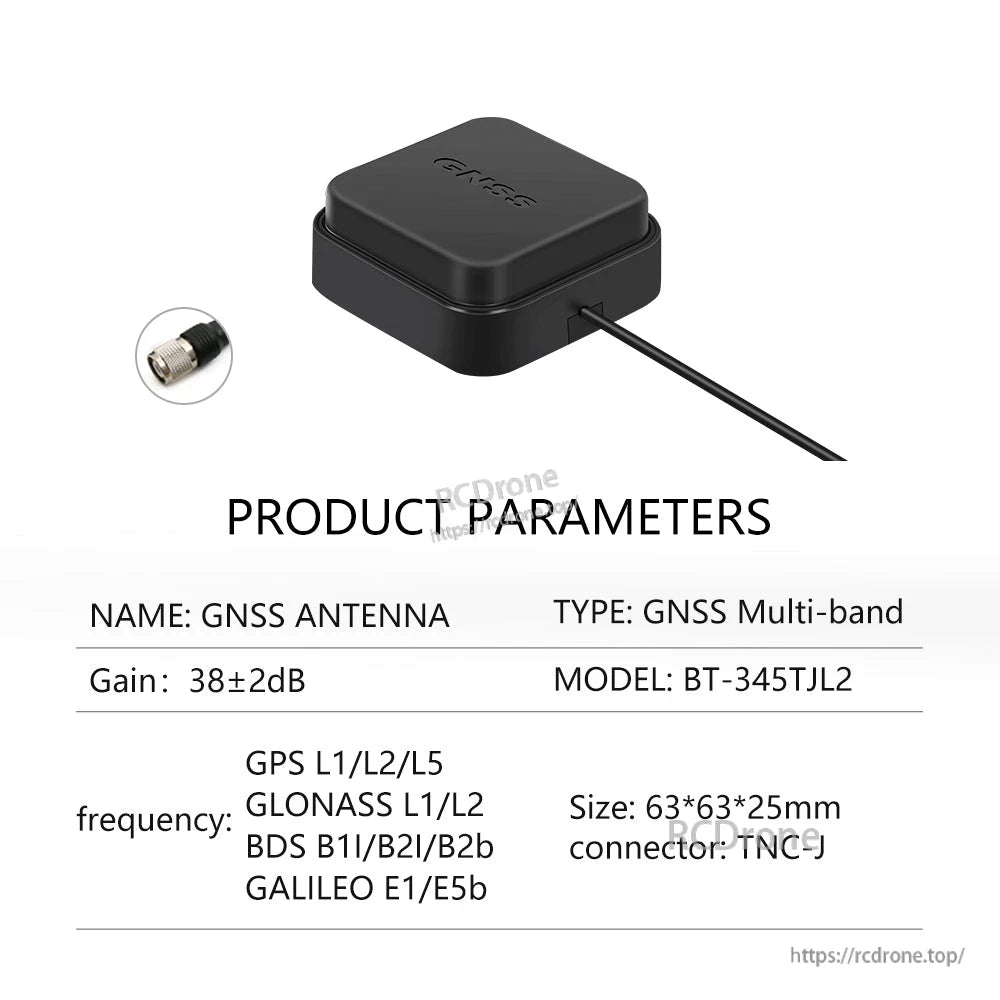

BT-345TJL2	GPS L1/L2/L5; GLONASS L1/L2; BDS B1I/B2I/B2b; GALILEO E1/E5b	38±2dB	<2 dB	≤2.0	50Ω	3.3-12.0V	<45mA	TNC-J	636325mm	222g	RG174	5m	Fondo magnetico + nastro adesivo biadesivo	-40°C ~ +85°C	-55°C ~ +85°C
BT-345TJL5	GPS: L1, L1C, L5C; BDS: B1I, B1C, B2a, B2I; Galileo: E1, E5a; QZSS: L5; IRNSS: S-L5	38±2dB	<2 dB	≤2.0	50Ω	3.0-12.0V	<45mA	TNC-J	636325mm	222g	RG174	5m	Fondo magnetico + nastro adesivo biadesivo	-40°C ~ +85°C	-55°C ~ +85°C

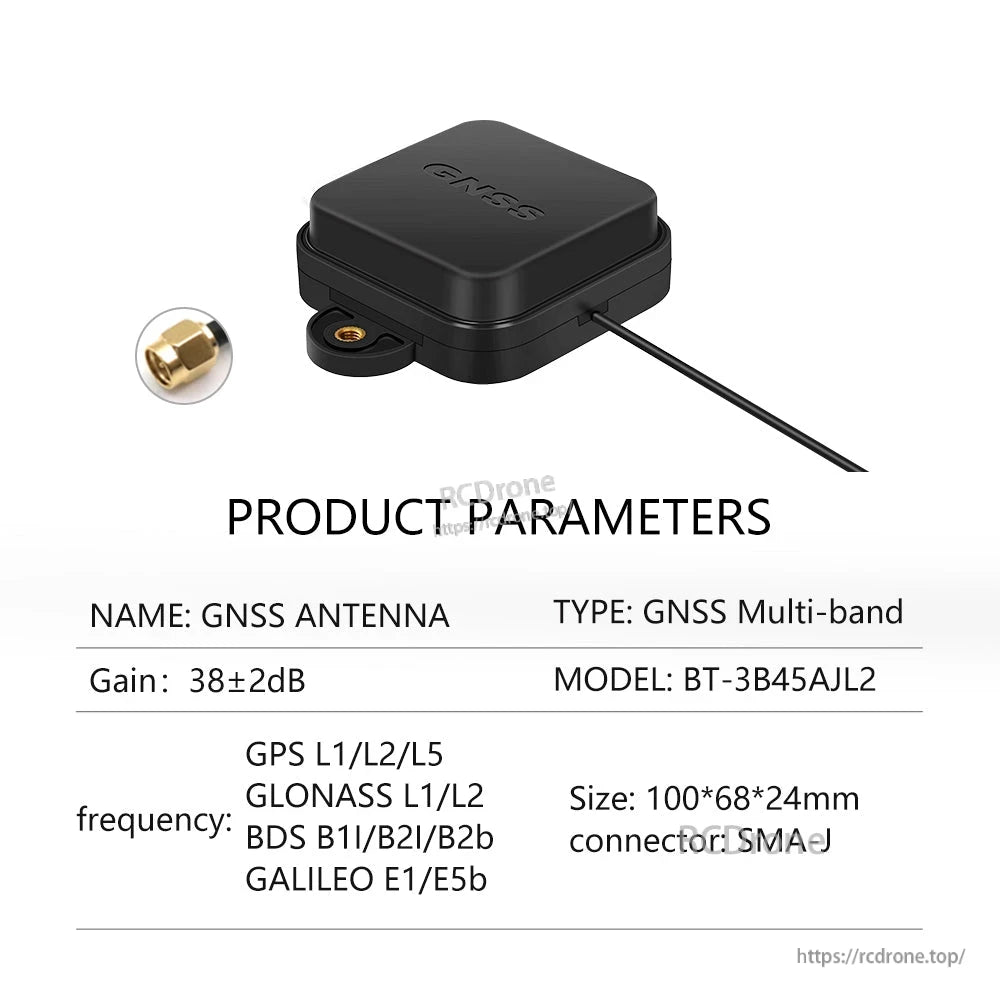

BT-3B45AJL2	GPS L1/L2/L5; GLONASS L1/L2; BDS B1I/B2I/B2b; GALILEO E1/E5b	38±2dB	<2 dB	≤2.0	50Ω	3.0-12.0V	<45mA	SMA-J	1006824mm	235g	RG174	5m	Base magnetica	-40°C ~ +85°C	-55°C ~ +85°C

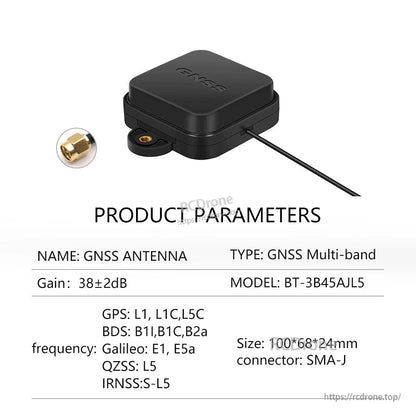

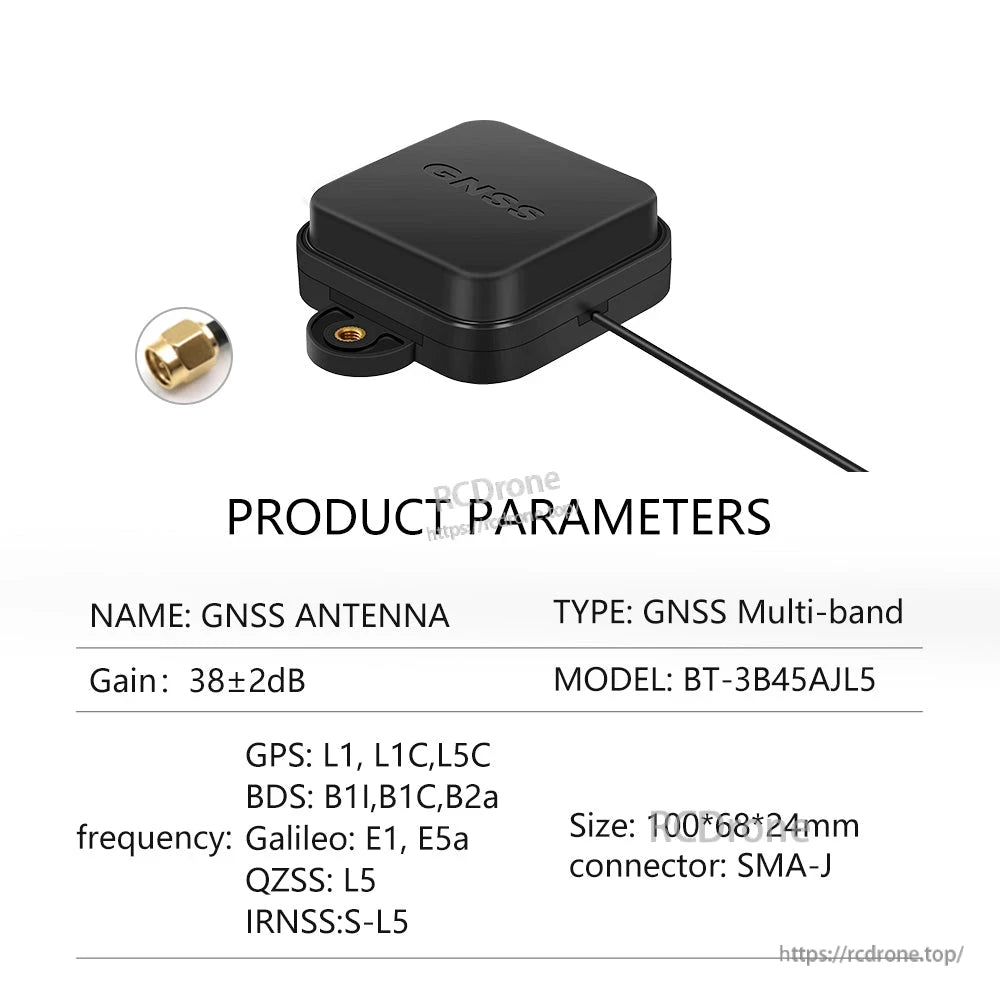

BT-3B45AJL5	GPS: L1, L1C, L5C; BDS: B1I, B1C, B2a, B2I; Galileo: E1, E5a; QZSS: L5; IRNSS: S-L5	38±2dB	<2 dB	≤2.0	50Ω	3.0-12.0V	<45mA	SMA-J	1006824mm	235g	RG174	5m	Base magnetica	-40°C ~ +85°C	-55°C ~ +85°C

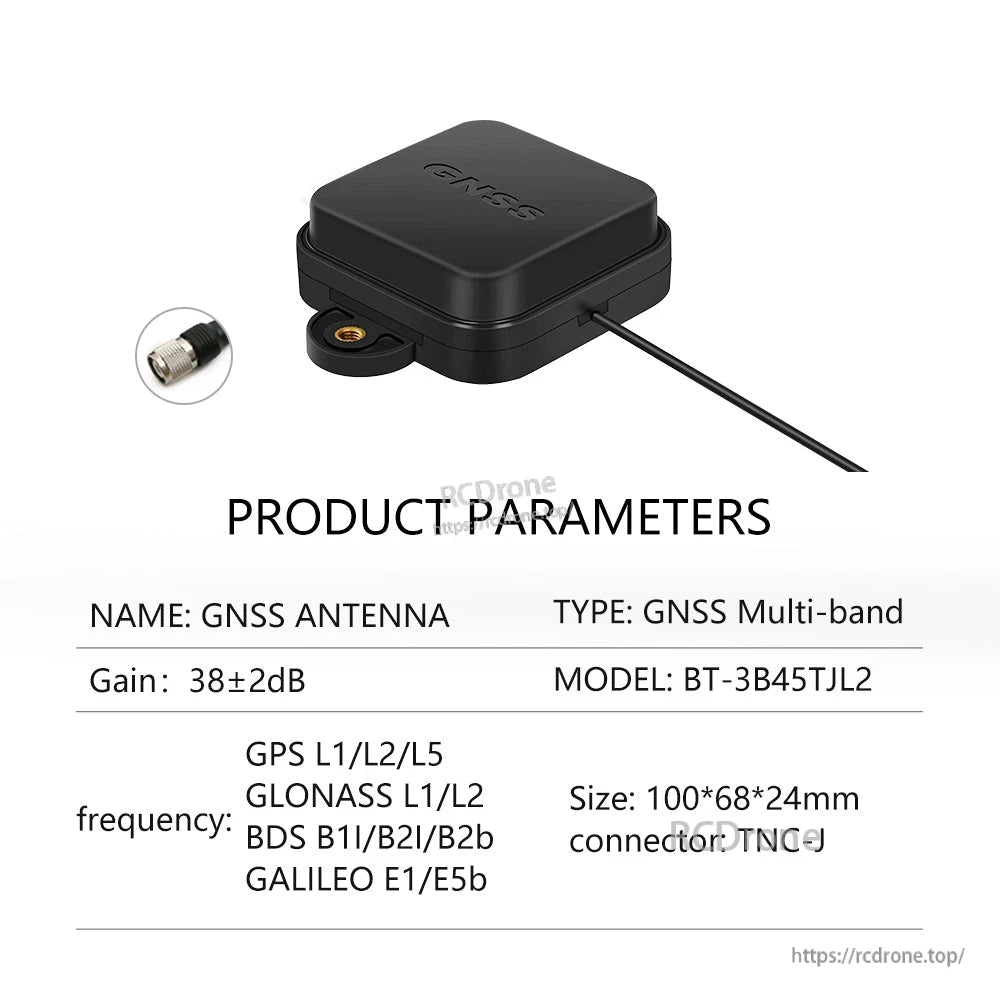

BT-3B45TJL2	GPS L1/L2/L5; GLONASS L1/L2; BDS B1I/B2I/B2b; GALILEO E1/E5b	38±2dB	<2 dB	≤2.0	50Ω	3.0-12.0V	<45mA	TNC-J	1006824mm	235g	RG174	5m	Base magnetica	-40°C ~ +85°C	-55°C ~ +85°C

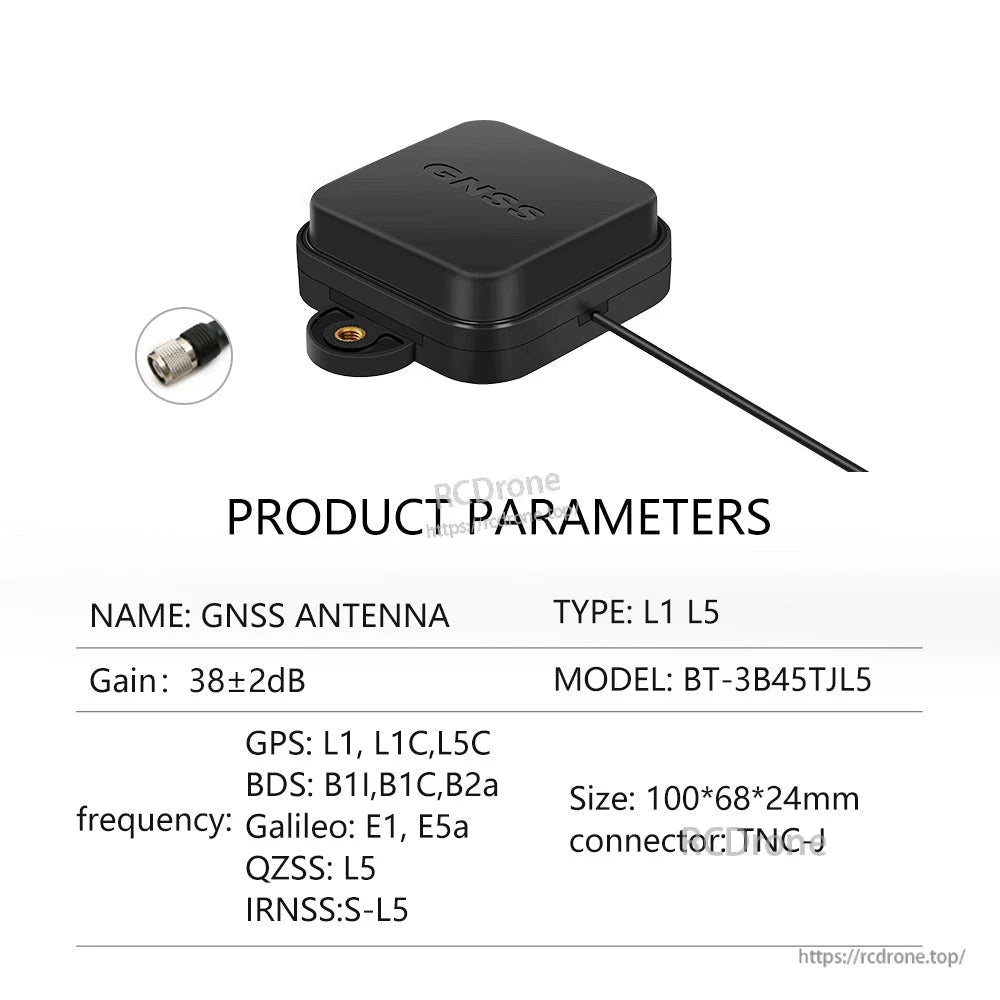

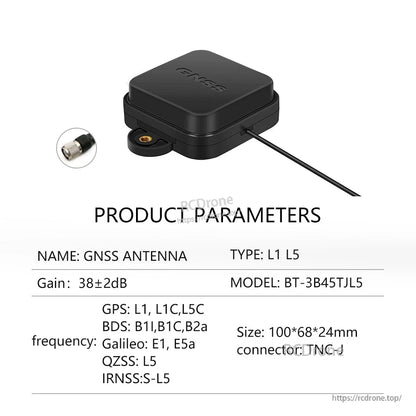

BT-3B45TJL5	GPS: L1, L1C, L5C; BDS: B1I, B1C, B2a, B2I; Galileo: E1, E5a; QZSS: L5; IRNSS: S-L5	38±2dB	<2 dB	≤2.0	50Ω	3.0-12.0V	<45mA	TNC-J	1006824mm	235g	RG174	5m	Base magnetica	-40°C ~ +85°C	-55°C ~ +85°C

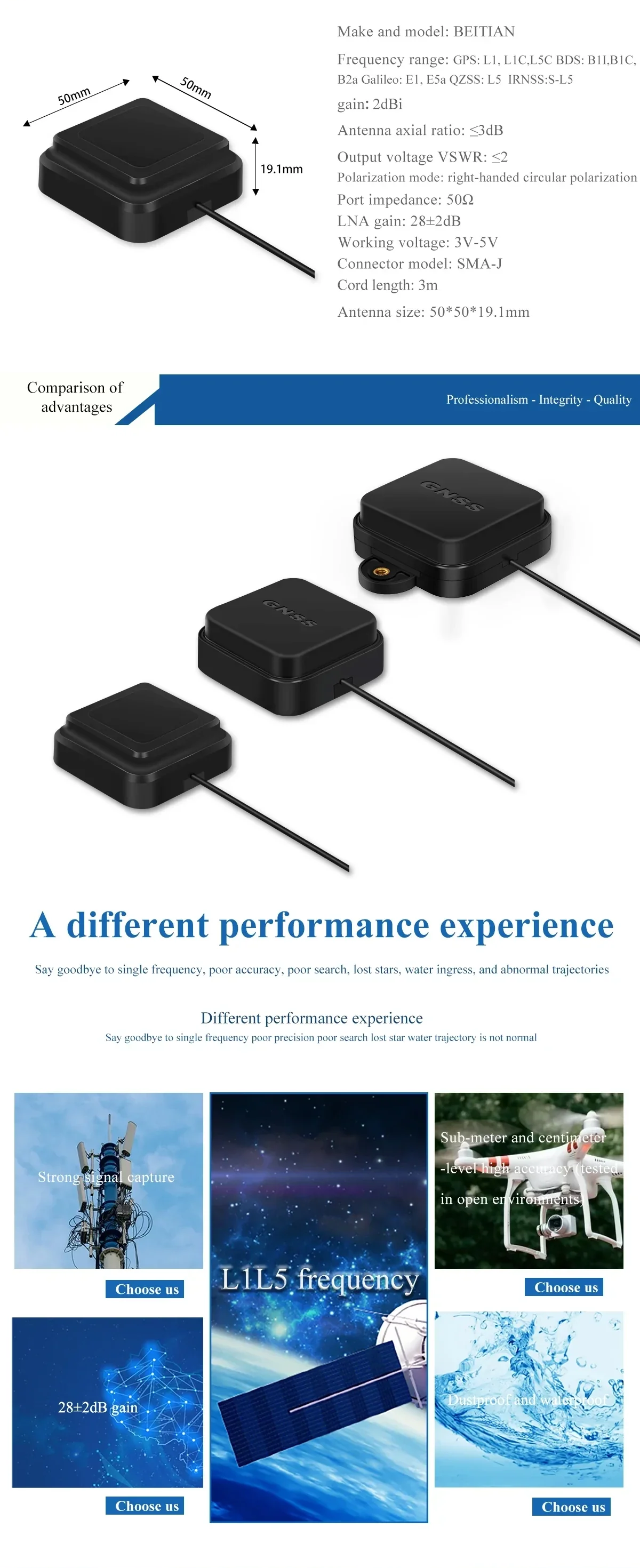

Parametri aggiuntivi elencati (BEITIAN, 505019.1mm / SMA-J / 3 m variante)

Marca e modello: BEITIAN
Gamma di frequenza (elencata): GPS: L1, L1C, L5C; BDS: B1I, B1C, B2a; Galileo: E1, E5a; QZSS: L5; IRNSS: S-L5
Guadagno: 2dBi
Rapporto assiale dell'antenna: <3dB
Modalità di polarizzazione: polarizzazione circolare destrorsa
Impedanza di porta: 50Ω
Guadagno LNA: 28±2dB
Voltaggio di lavoro: 3V-5V
Voltaggio di uscita VSWR: ≤2
Modello del connettore: SMA-J
Lunghezza del cavo: 3m
Dimensioni dell'antenna: 50*50*19.1mm

Applicazioni

Navigazione veicolare
Tagliaerba
Mappa ad alta precisione
Agricoltura di precisione

Test di prestazione

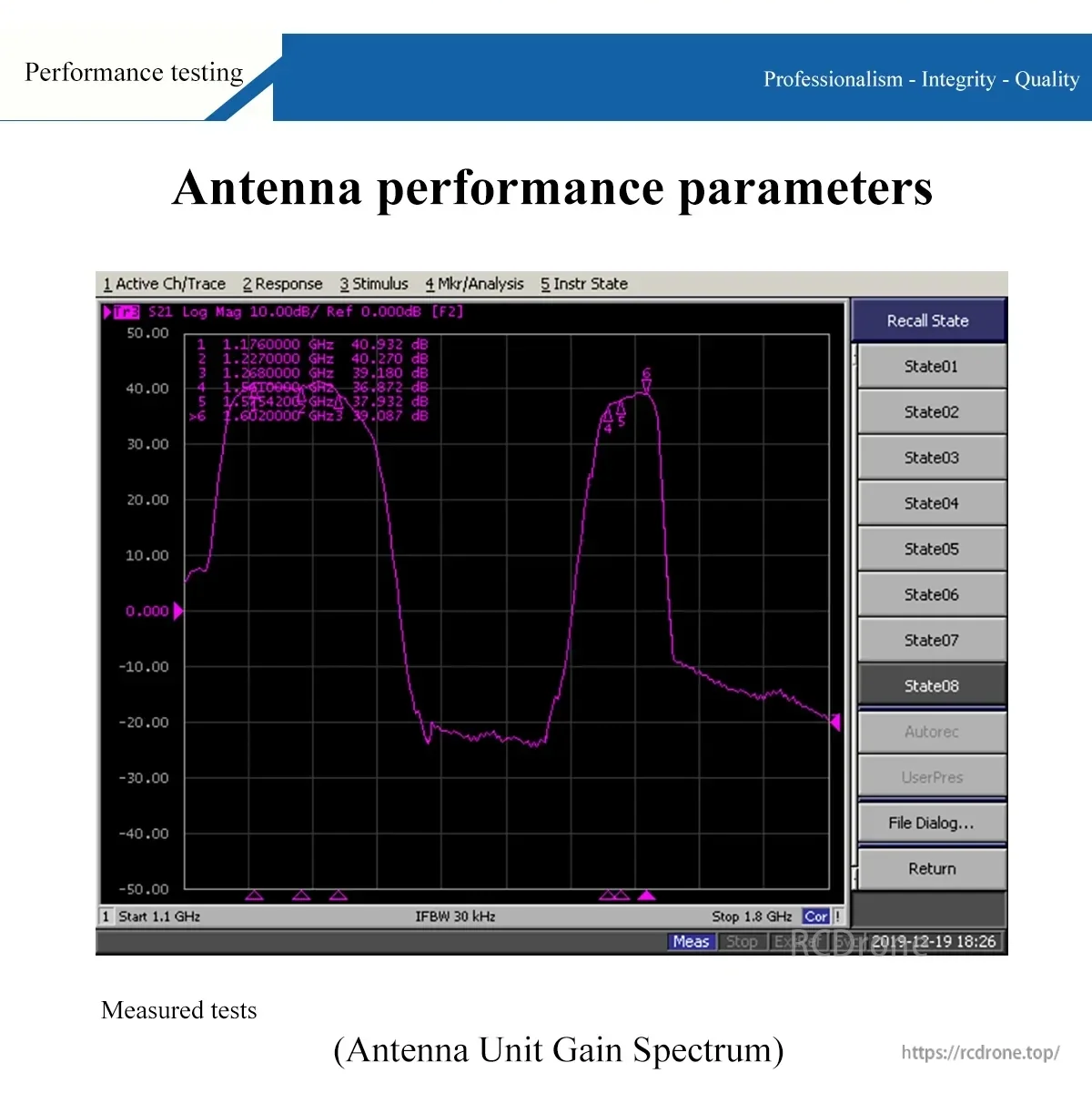

I test misurati sono mostrati nei materiali del prodotto: “Parametri di prestazione dell'antenna” e “Spettro di guadagno dell'unità antenna”.

Dettagli

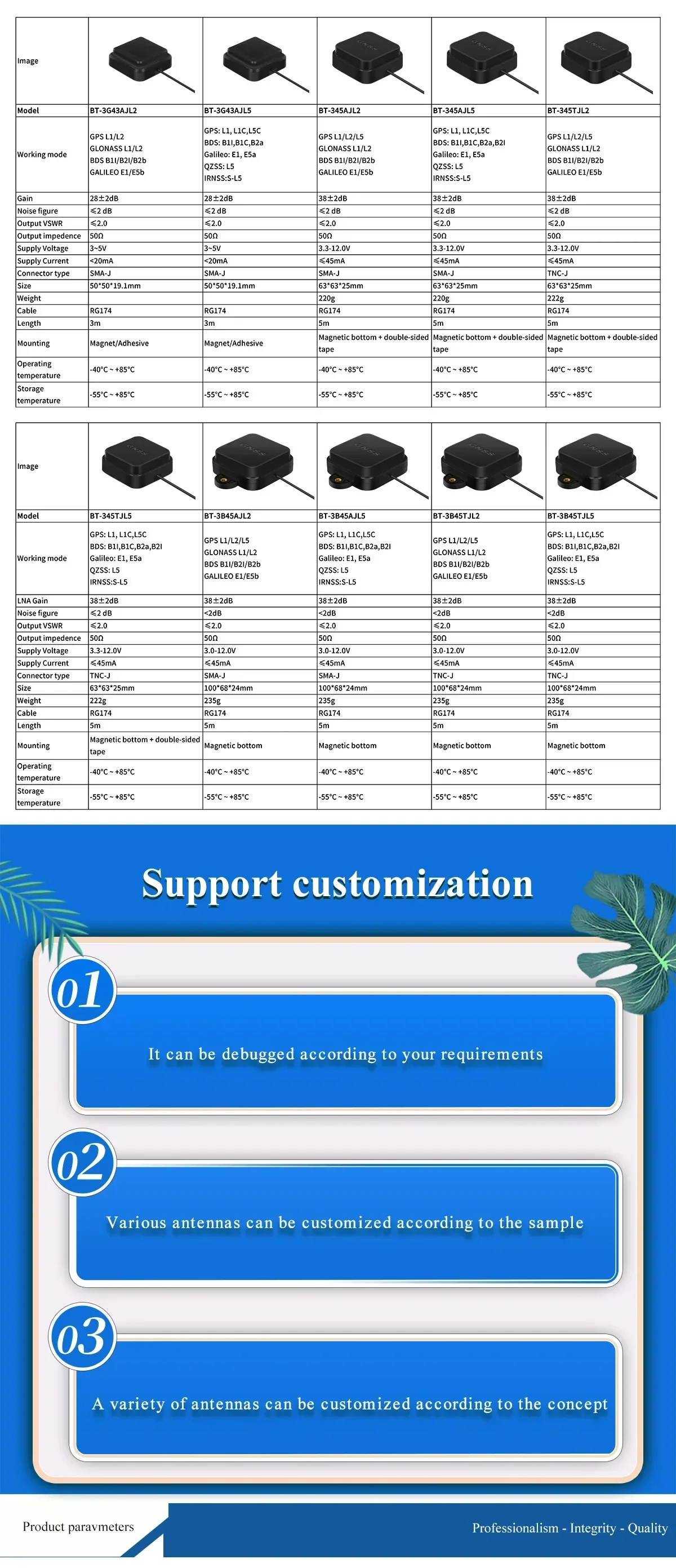

Beitian ANN-MB-00 magnetic GNSS RTK active antenna model/spec comparison table and customization notes

Scegli la variante ANN-MB-00 che corrisponde al tuo connettore (SMA-J o TNC-J), lunghezza del cavo e guadagno; la personalizzazione è disponibile su richiesta.
