Panoramica

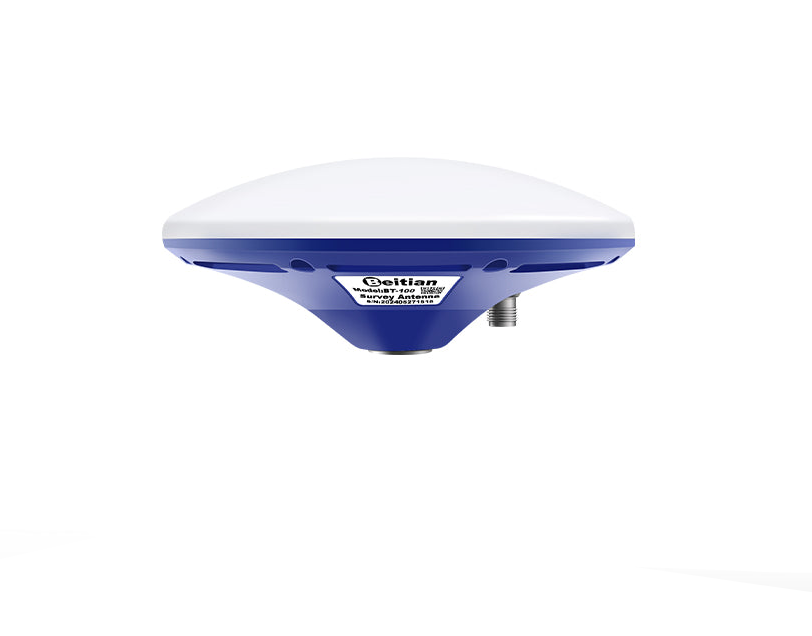

L'antenna GNSS Beitian BT-100 è progettata per ricevere segnali multi-costellazione (GPS L1, GLONASS L1, BDS B1, GALILEO E1) per casi d'uso di posizionamento/misurazione come l'agricoltura di precisione e il rilievo. Presenta una copertura orizzontale di 360°, un connettore TNC-K e un grado di impermeabilità IP67 per l'installazione all'aperto.
Caratteristiche principali
- Ricezione mono-frequenza multi-costellazione: GPS L1, GLONASS L1, BDS B1, GALILEO E1
- Ricezione del segnale stabile con guadagno LNA 38±2 dB e basso VSWR (≤2.0)
- Angolo di copertura orizzontale di 360°
- Grado di impermeabilità IP67
- Polarizzazione circolare destra
- Posizione del foro per vite profondo 5/8"-11 UNC e otto fori di montaggio per viti
- Materiale della custodia in PC resistente ai raggi UV (resistenza UV/protezione solare notata)

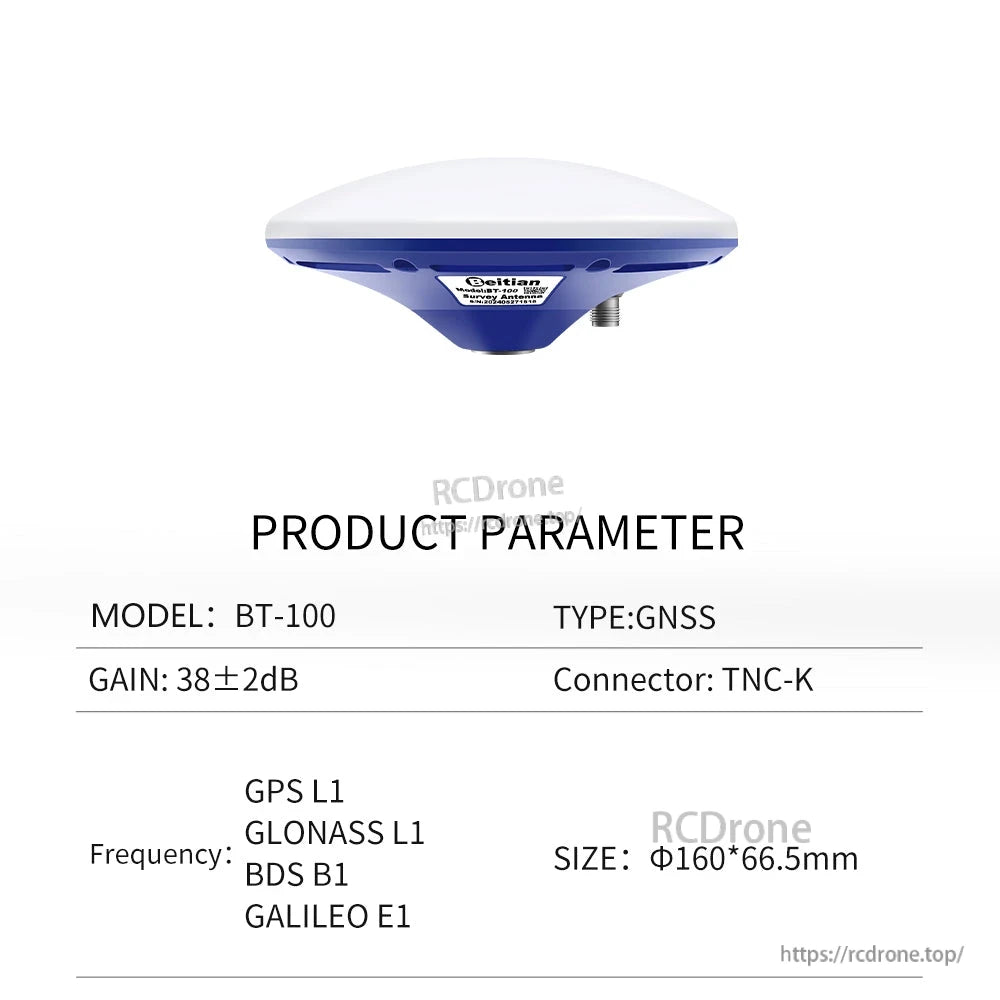

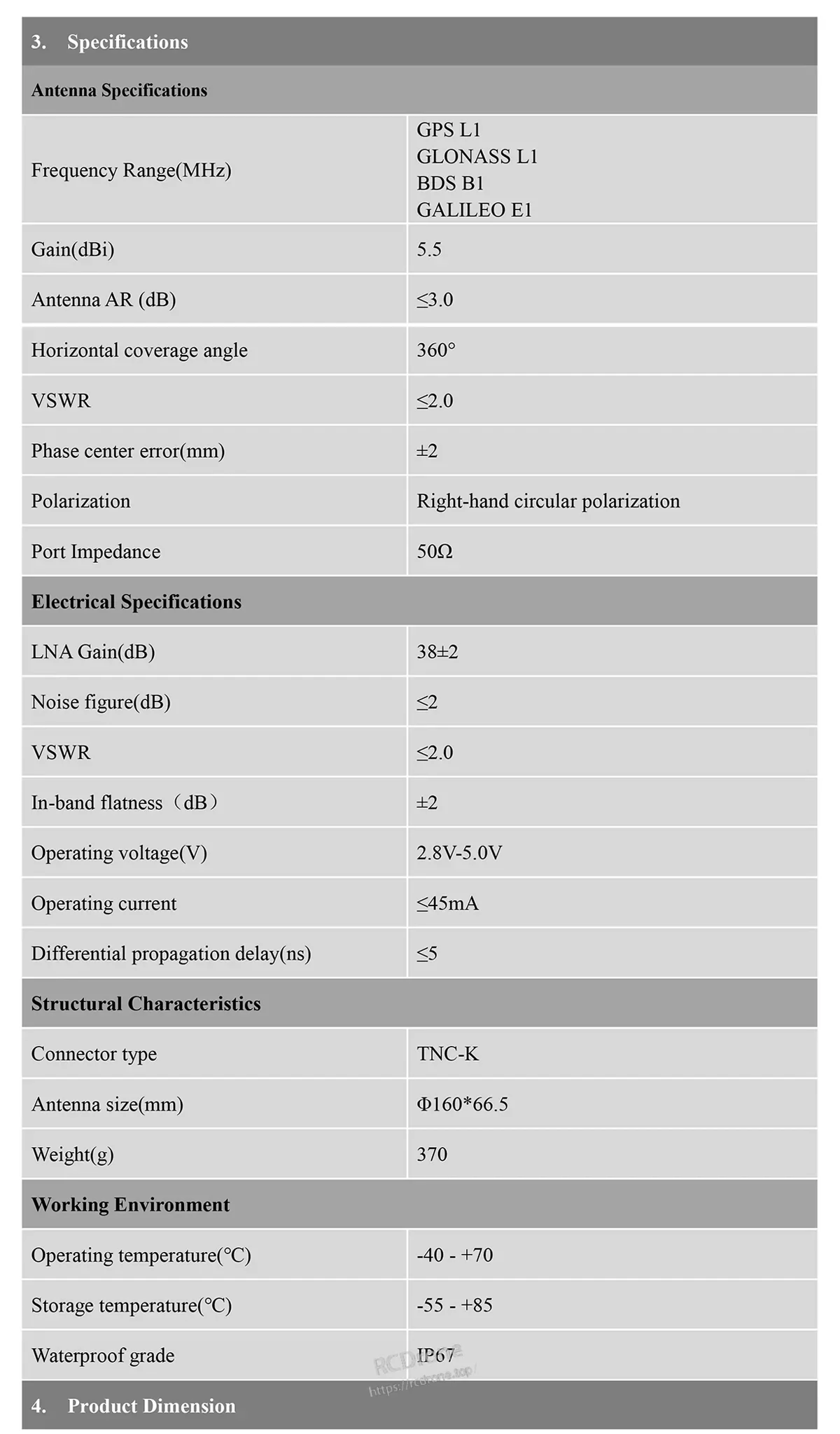

Specifiche
| Modello | BT-100 |
| Modalità di lavoro | GPS L1; GLONASS L1; BDS B1; GALILEO E1 |
| Gamma di frequenza (MHz) | GPS L1; GLONASS L1; BDS B1; GALILEO E1 |
| Guadagno (dBi) | 5.5 |
| Antenna AR (dB) | ≤3.0 |
| Angolo di copertura orizzontale | 360° |
| VSWR | ≤2.0 |
| Errore del centro di fase (mm) | ±2 |
| Polarizzazione | Polarizzazione circolare destra |
| Impedanza del porto | 50Ω |
| Guadagno LNA (dB) | 38±2 |
| Fattore di rumore (dB) | ≤2 |
| Piattezza in banda (dB) | ±2 |
| Tensione di funzionamento (V) | 2.8V-5.0V |
| Corrente di funzionamento | <45mA |
| Ritardo di propagazione differenziale (ns) | ≤5 |
| Tipo di connettore | TNC-K |
| Dimensione dell'antenna (mm) | Φ160*66.5 |
| Peso (g) | 370 |
| Temperatura di funzionamento (°C) | -40 a +70 |
| Temperatura di stoccaggio (°C) | -55 a +85 |
| Grado di impermeabilità | IP67 |

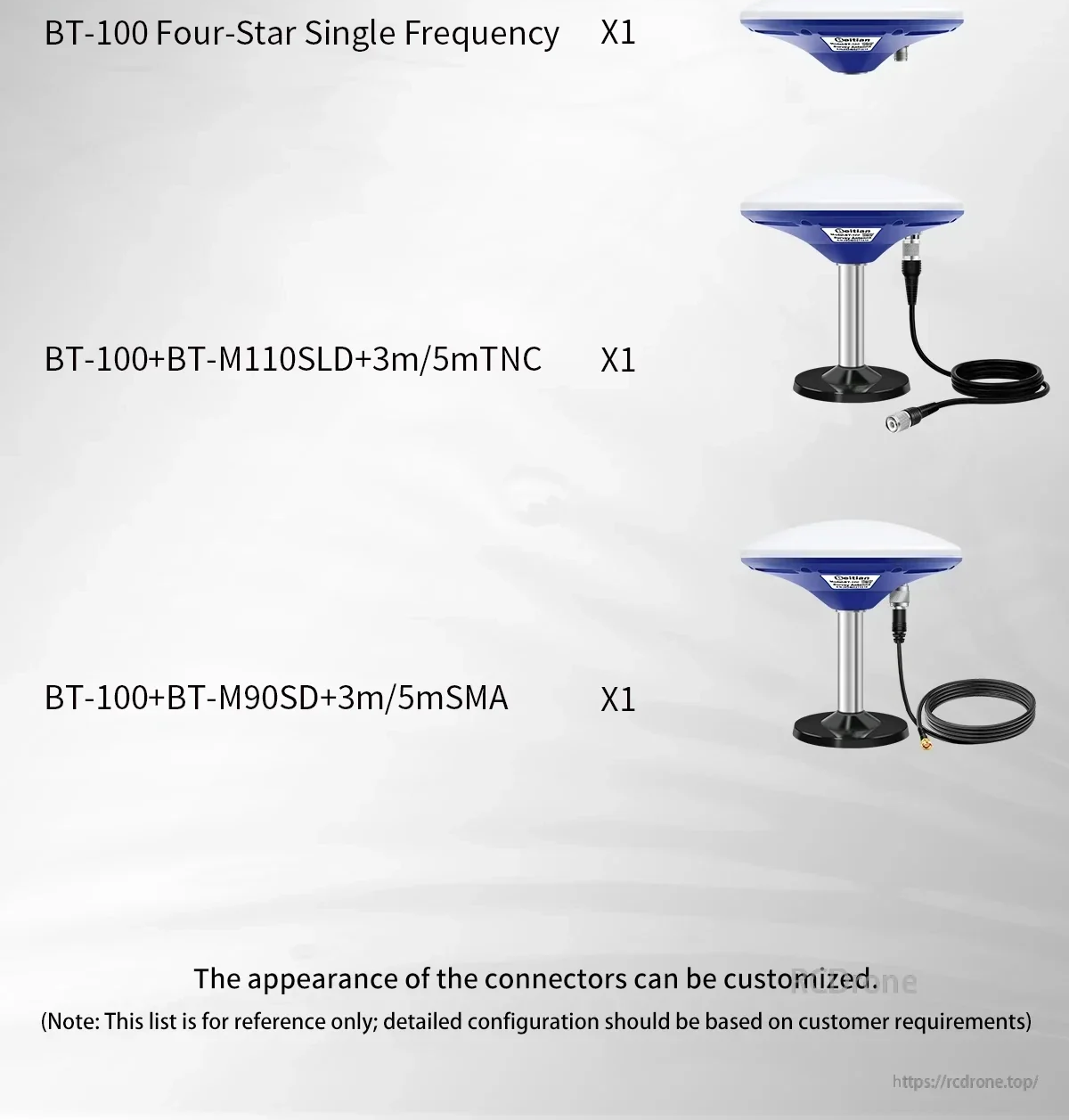

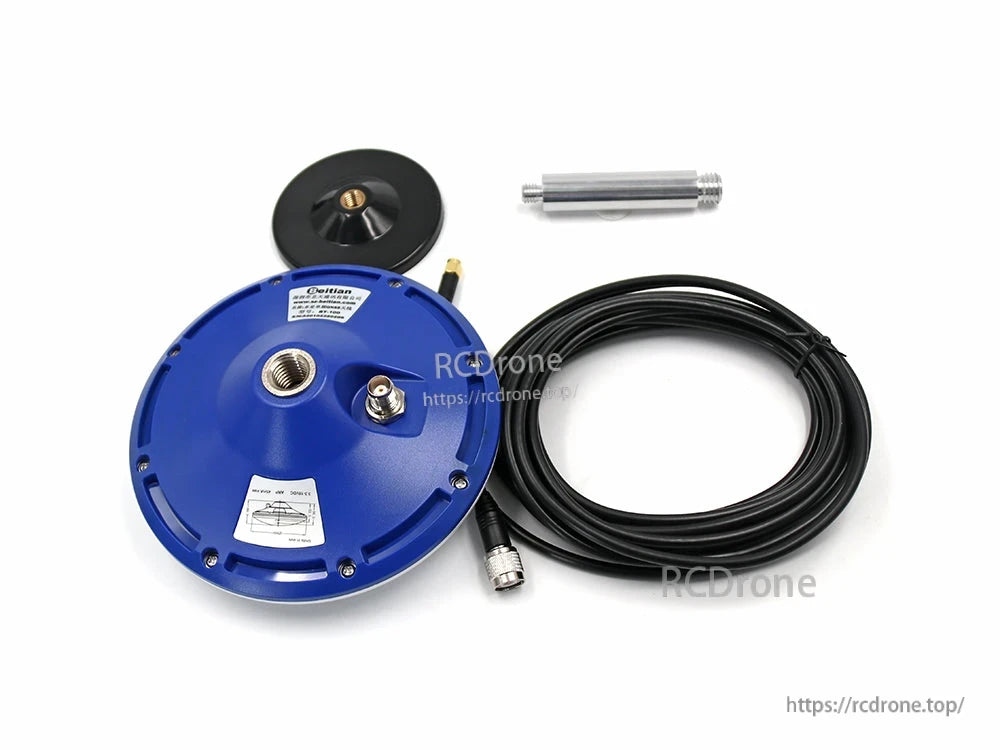

Cosa è incluso

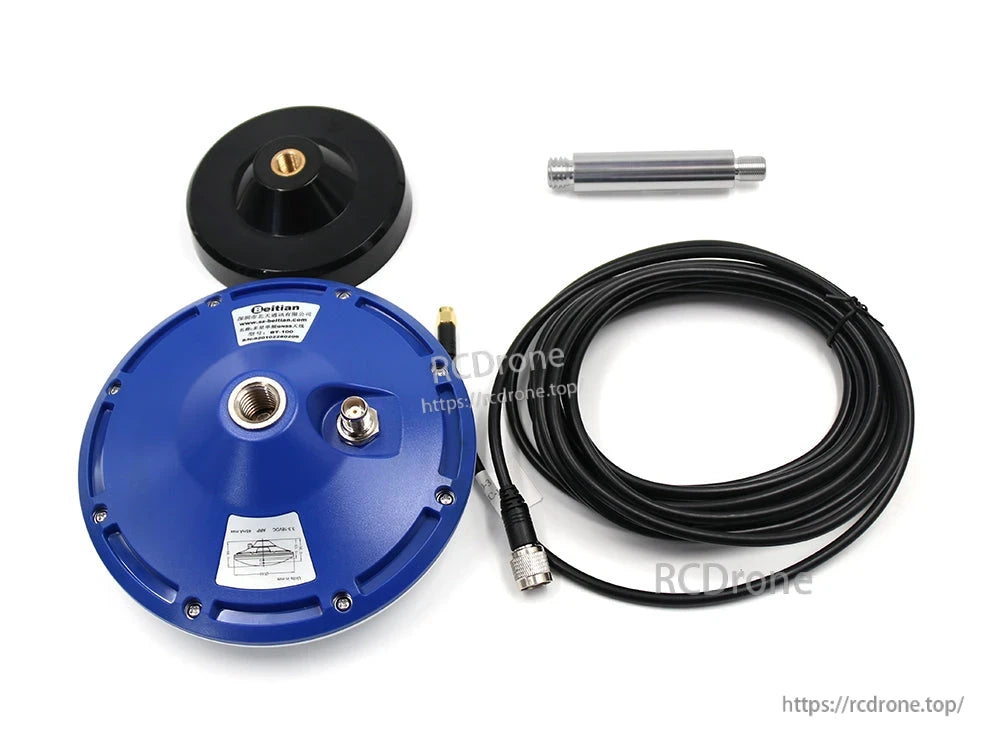

- BT-100 Four-Star Single Frequency (x1) (opzione di configurazione)

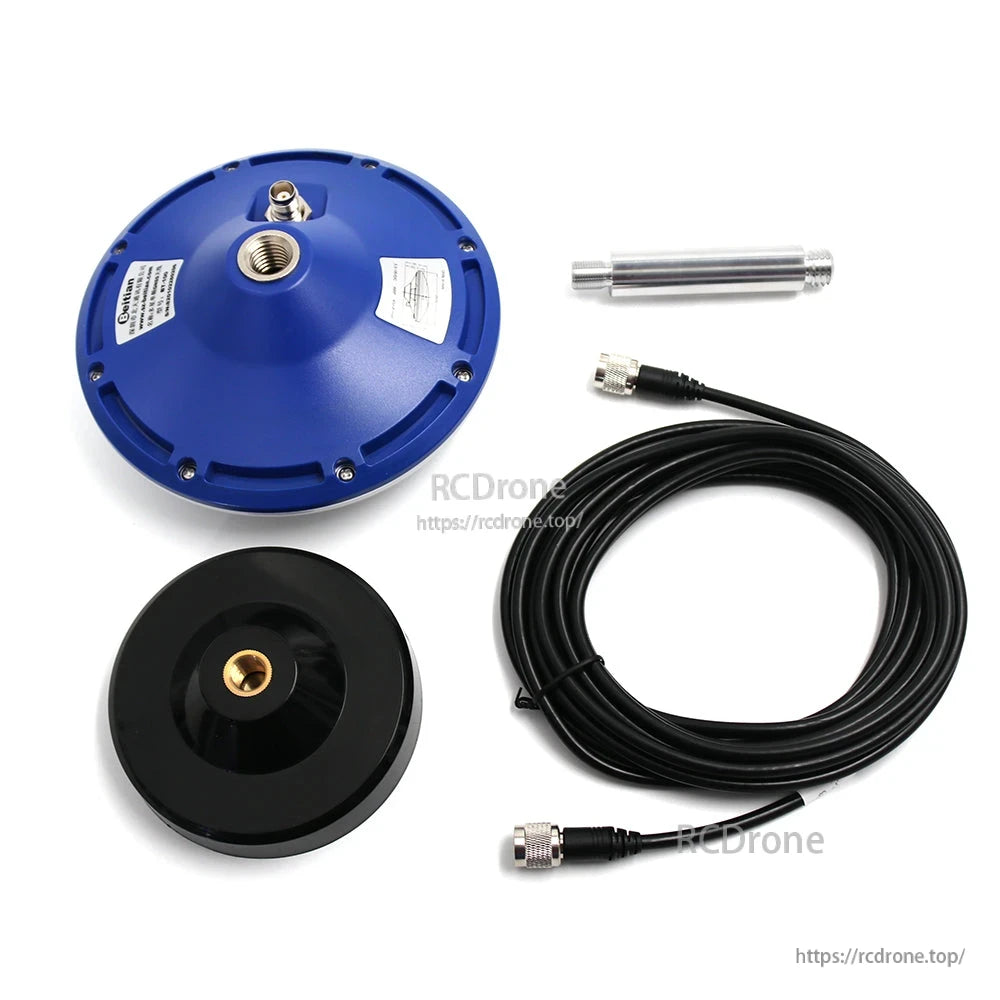

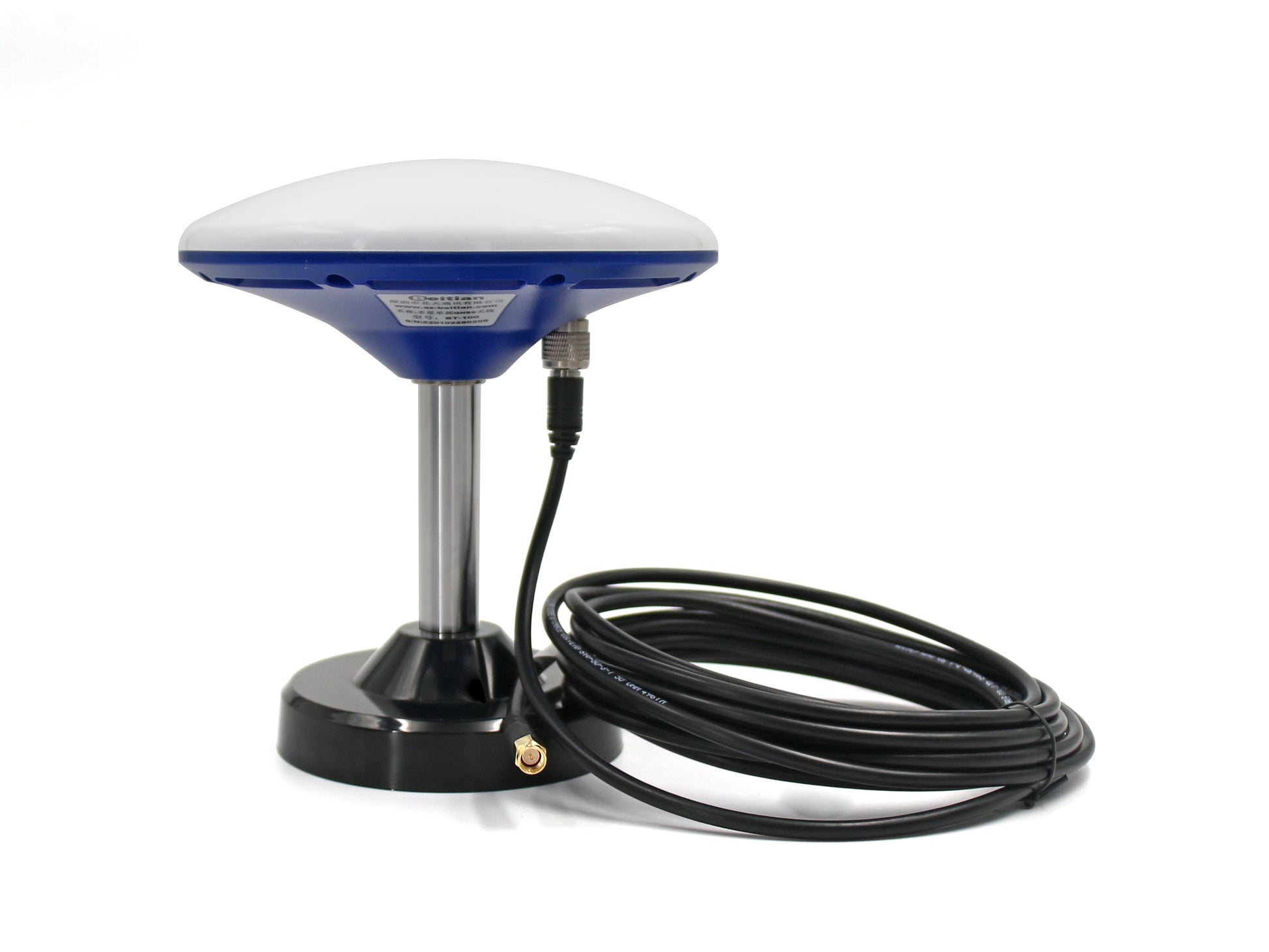

- BT-100 + BT-M110SLD + 3m/5m TNC (x1) (opzione di configurazione)
- BT-100 + BT-M90SD + 3m/5m SMA (x1) (opzione di configurazione)
Nota: L'aspetto dei connettori può essere personalizzato. L'elenco sopra è solo a scopo di riferimento; la configurazione dettagliata si basa sui requisiti del cliente.
Applicazioni
- Agricoltura di precisione
- Rilevamento geodetico
- Rilevamento idrografico
- Rilevamento dei canali
- Misurazione marina
- Tracciamento e posizionamento
- Logistica e trasporto
- Esame di guida e formazione alla guida
Per assistenza nella selezione (configurazioni solo antenna vs. cavo/collegamenti) o supporto all'integrazione, contattare [email protected] or visita https://rcdrone.top/.
Dettagli
Progettato per la ricezione a singola frequenza e multi-costellazione (GPS L1, GLONASS L1, BDS B1, GALILEO E1) in progetti di posizionamento e misurazione.
Le opzioni di supporto includono approvvigionamento, personalizzazione e assistenza tecnica per integratori e implementazioni di progetti.
I parametri elettrici e meccanici fondamentali sono riassunti per controlli rapidi di integrazione, inclusi guadagno LNA, intervallo di tensione e impermeabilità IP67.
La copertura multi-costellazione e la ricezione stabile aiutano a risolvere problemi comuni come la scarsa precisione di posizionamento e gli ambienti con segnale debole.
La compatibilità multi-sistema supporta una maggiore disponibilità di satelliti, abbinata a una copertura orizzontale di 360° per installazioni all'aperto.

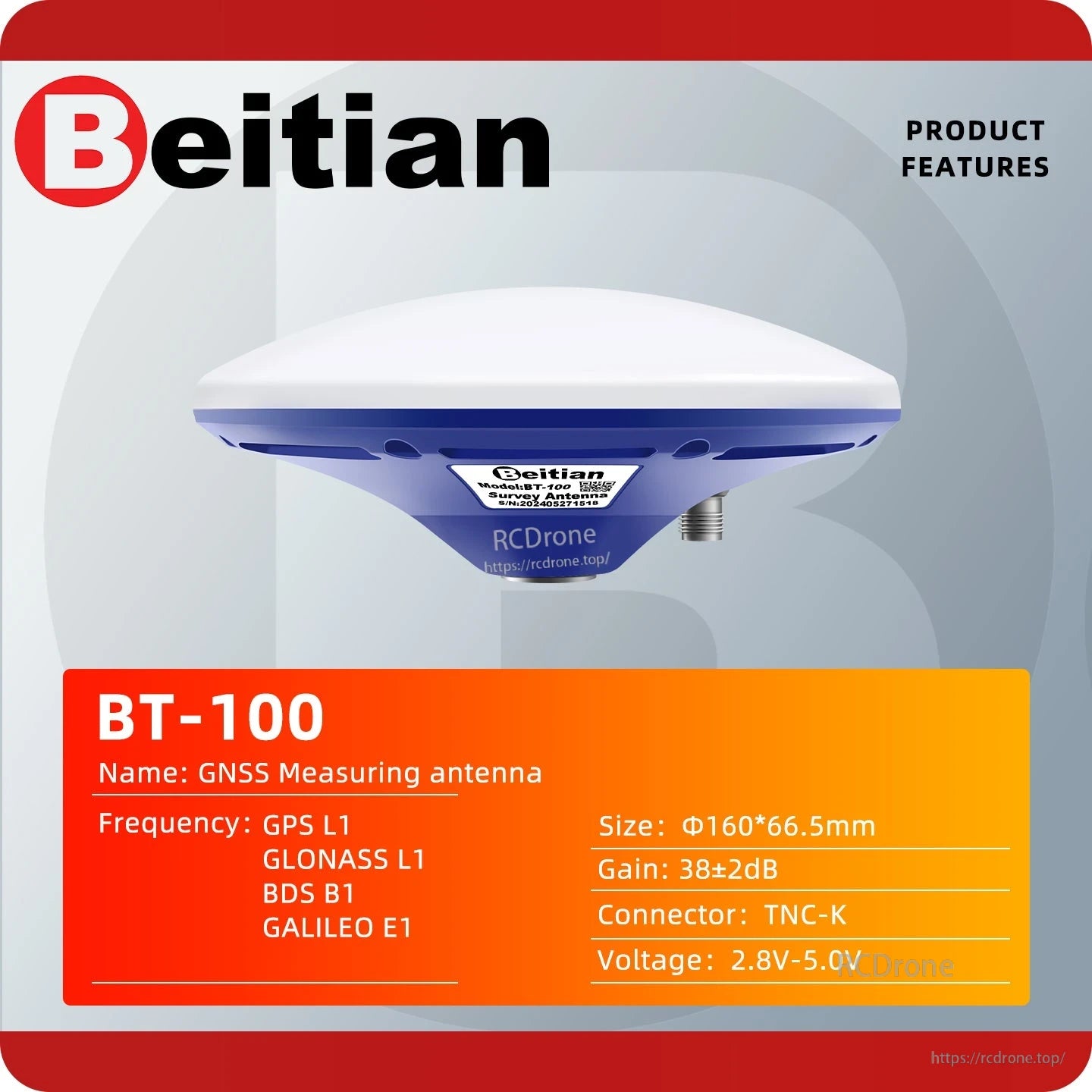

Un alto guadagno LNA (38±2 dB) e un intervallo di alimentazione di 2.8–5 V si adattano a molti setup di ricevitori GNSS e controller.

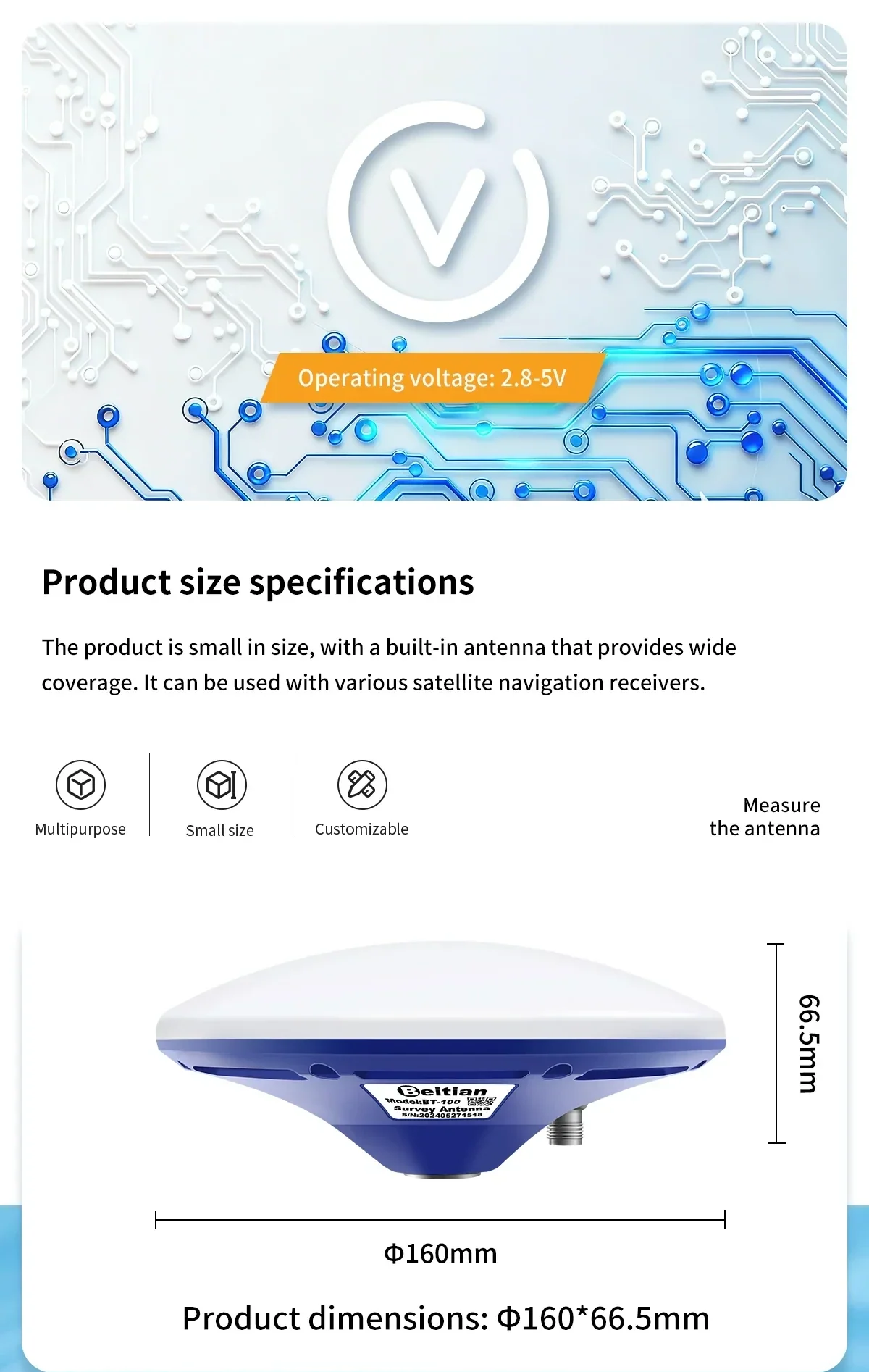

Un alloggiamento compatto e a profilo basso misura Φ160 × 66.5 mm per un facile montaggio su veicoli, treppiedi e telai di attrezzature.

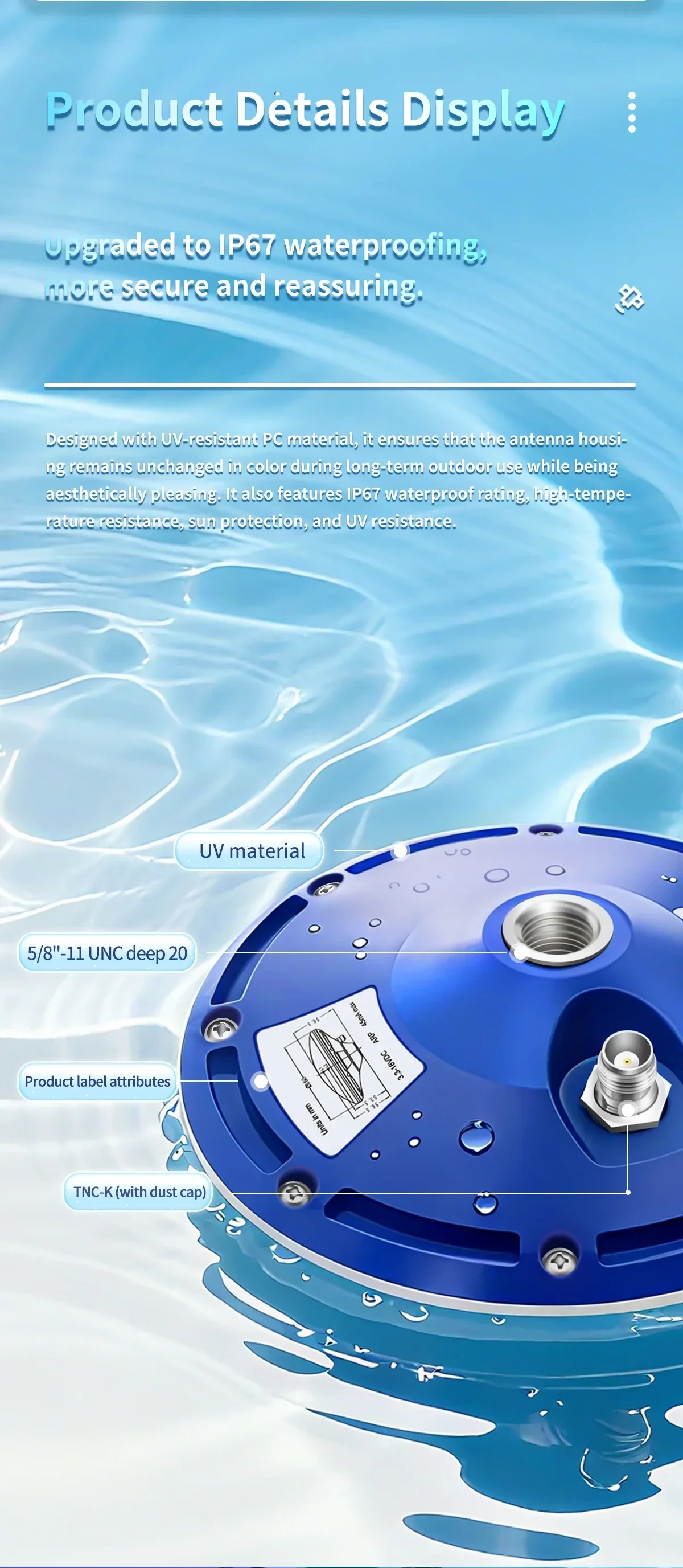

Un alloggiamento con classificazione IP67 realizzato in materiale resistente ai raggi UV è progettato per un'esposizione prolungata all'aperto.

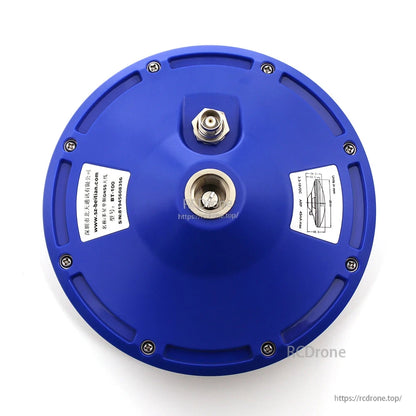

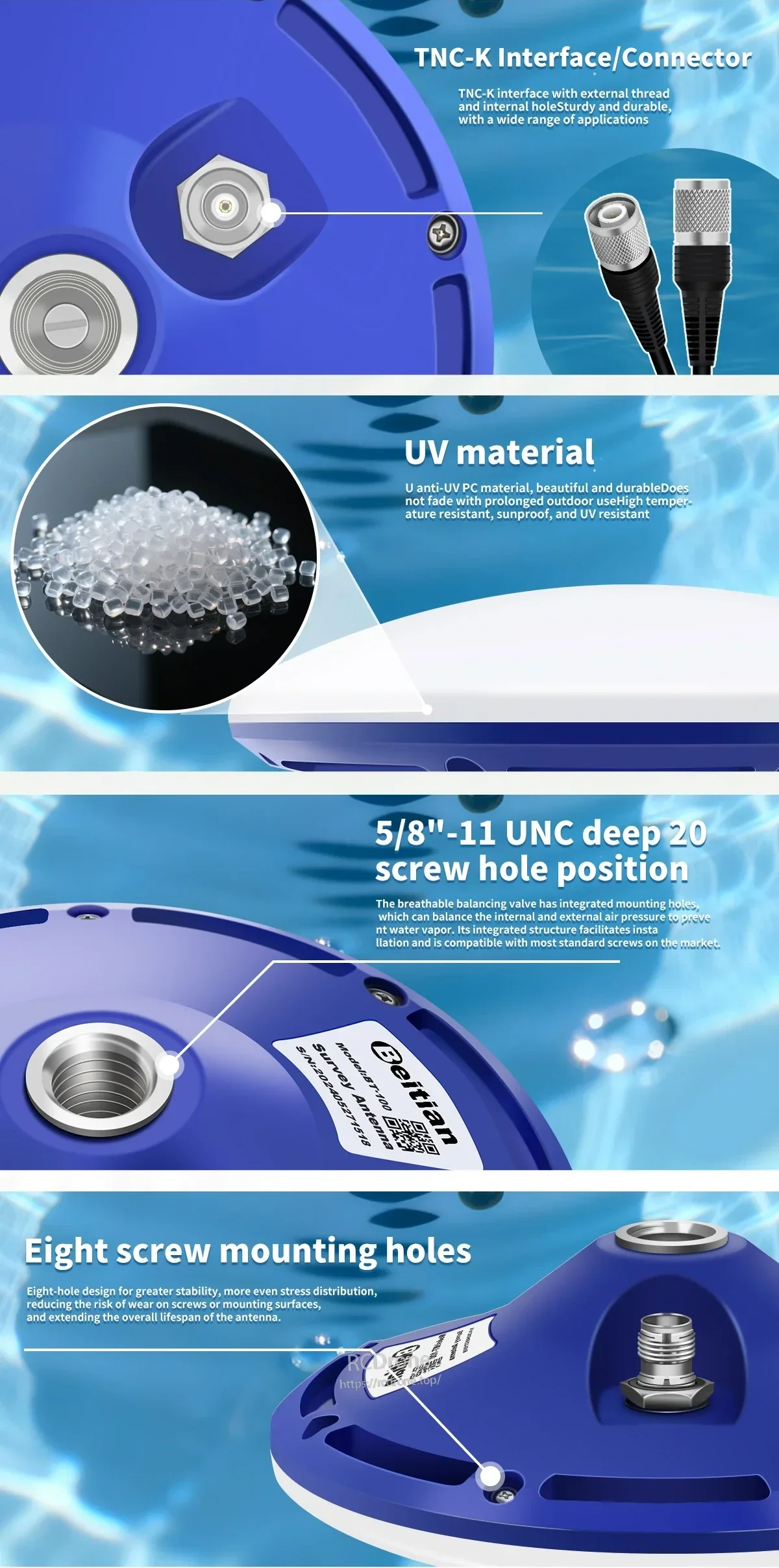

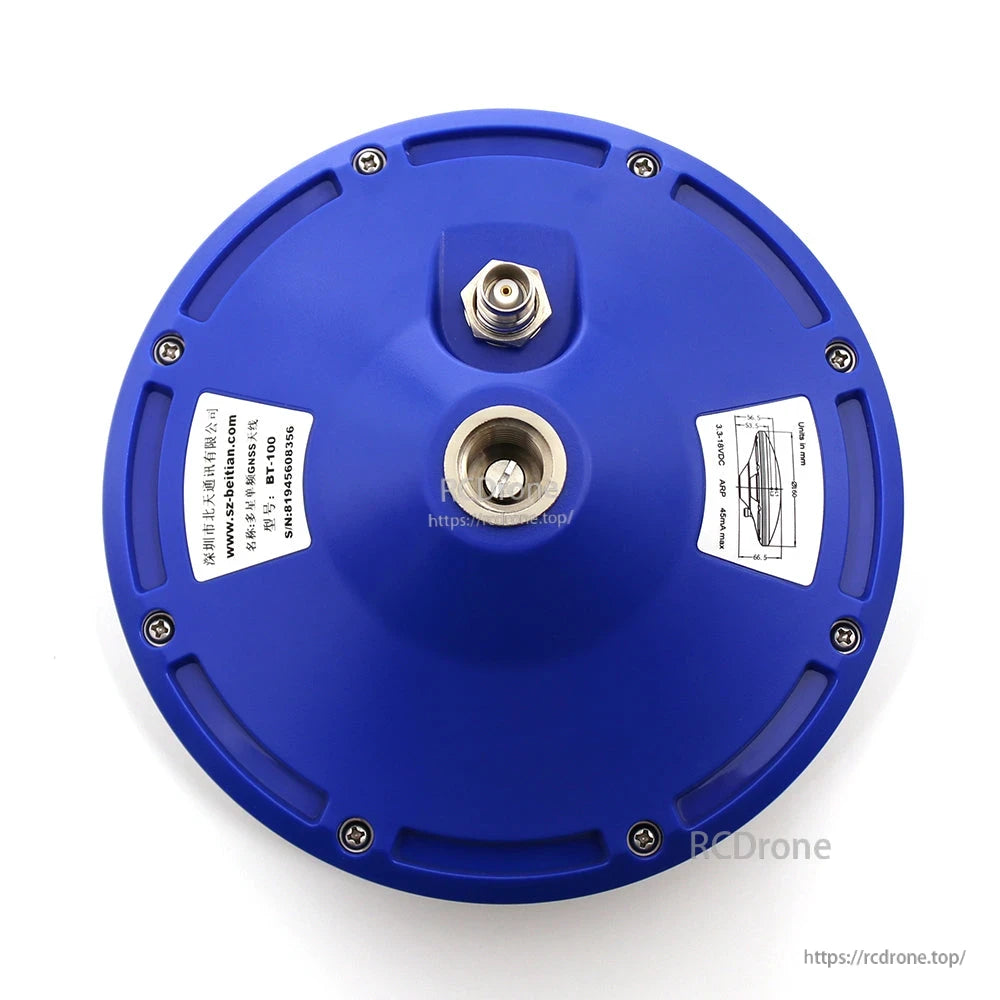

Le opzioni di hardware di montaggio includono una filettatura profonda 5/8"-11 UNC con 20 filetti più otto fori per viti, con un'interfaccia TNC-K per il cavo di alimentazione.

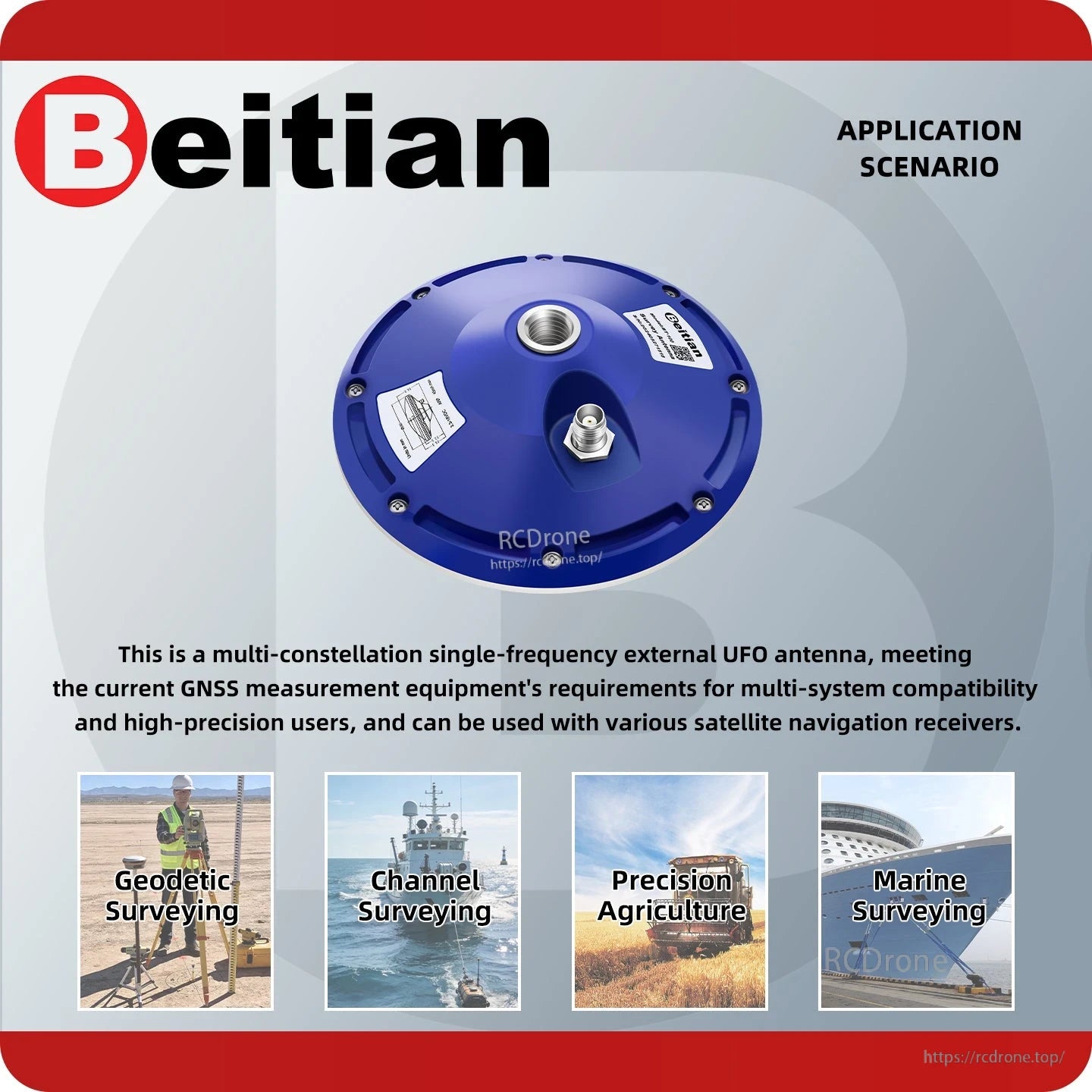

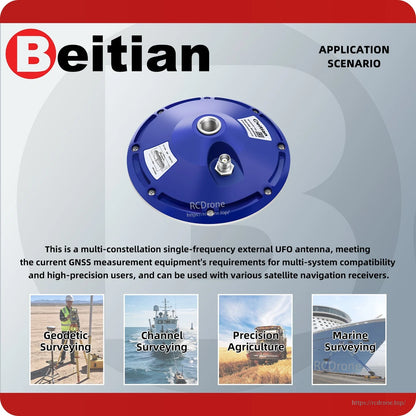

Adatto per una gamma di flussi di lavoro di posizionamento, dai setup RTK in campo ai punti di misurazione fissi all'aperto.
Gli usi comuni includono l'agricoltura di precisione, il rilevamento geodetico e dei canali, la misurazione marina, il tracciamento della logistica e la formazione alla guida.

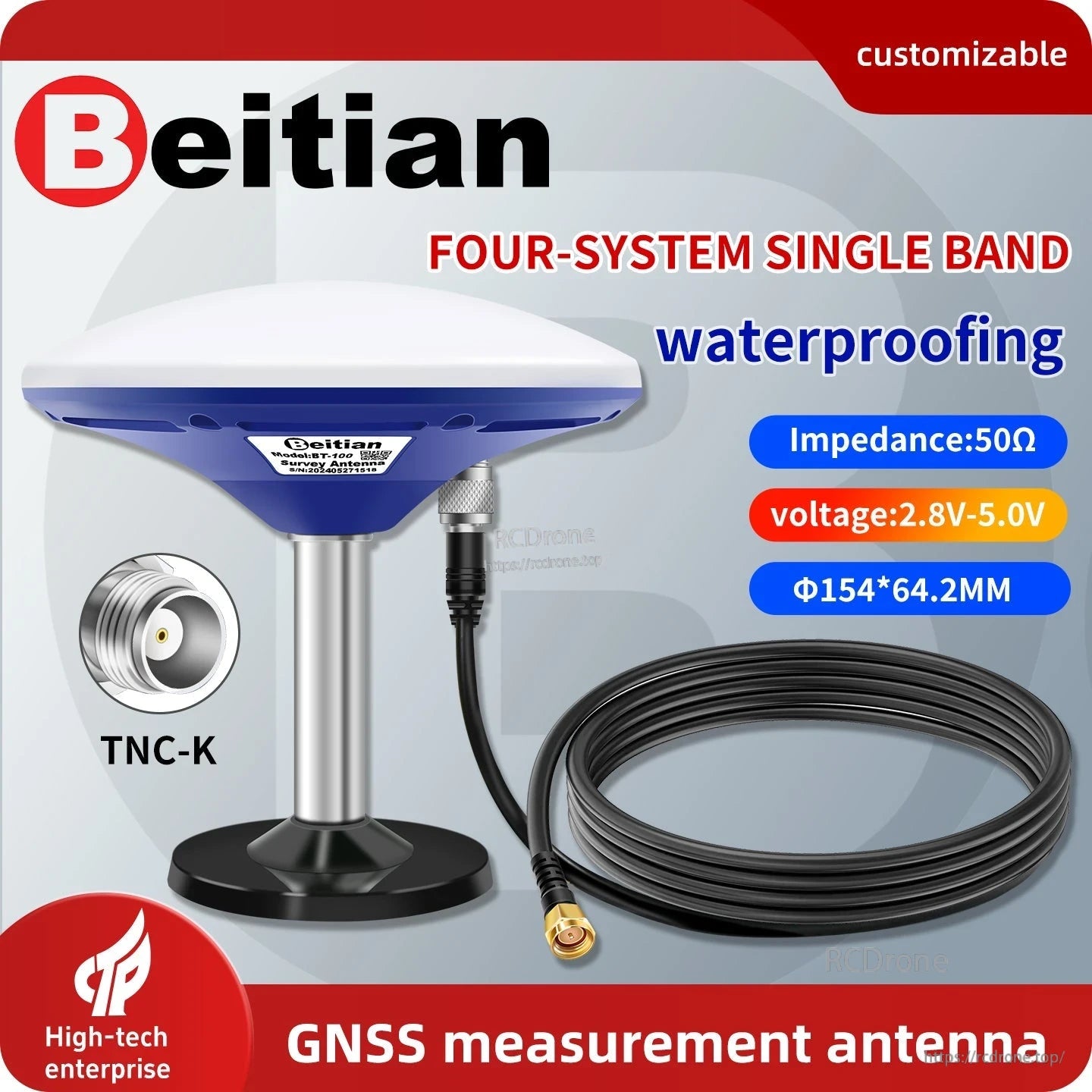

Scegli solo l'antenna o un pacchetto con opzioni di cavo/connettore corrispondenti in base alle tue esigenze di interfaccia del ricevitore e lunghezza del cavo.
