Beitian BT-564 Antenna GNSS Quadrifilare Elicoidale Pieghevole SMA-J per Navigazione RTK UAV (L1/L2/L5)
Beitian BT-564 Antenna GNSS Quadrifilare Elicoidale Pieghevole SMA-J per Navigazione RTK UAV (L1/L2/L5)
Beitian
Impossibile caricare la disponibilità di ritiro
Panoramica

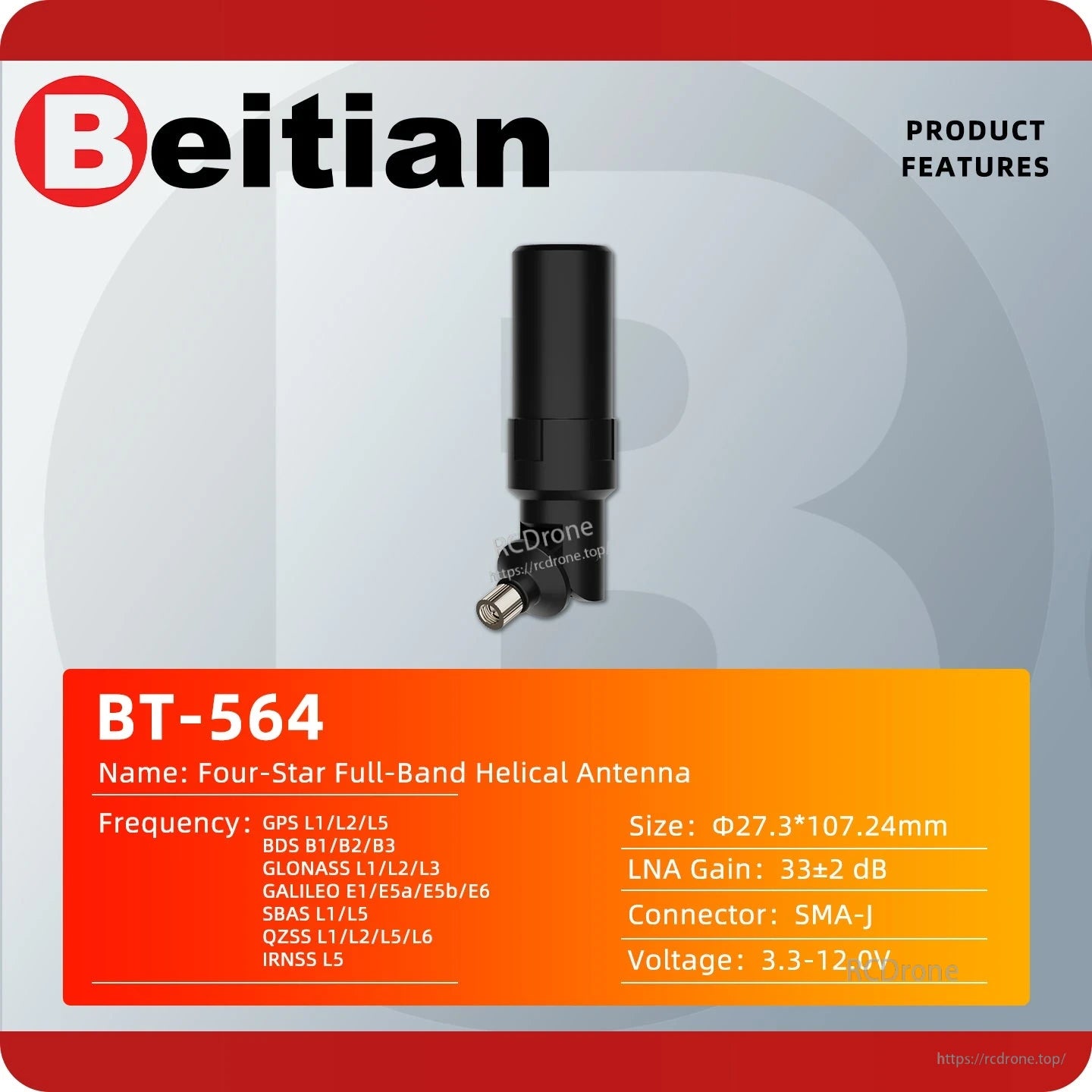

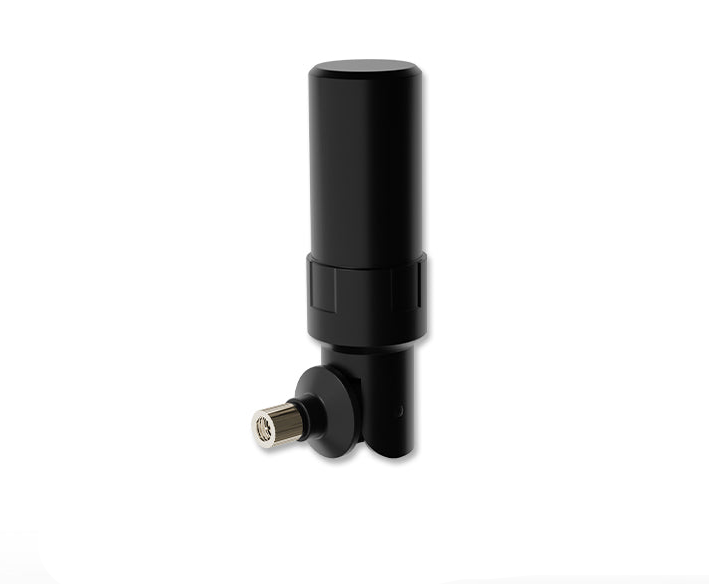

Beitian BT-564 è un'antenna GNSS a spirale quadrifilare pieghevole con connettore SMA-J, progettata per la navigazione RTK/UAV e altri ricevitori di posizionamento GNSS che necessitano di una ricezione stabile del segnale multi-costellazione in un formato compatto. Supporta bande di segnale GPS, BDS, GLONASS, GALILEO, SBAS, QZSS e IRNSS e fornisce una copertura orizzontale di 360°.
Caratteristiche principali
- Design pieghevole (fino a 90°) per ridurre il volume

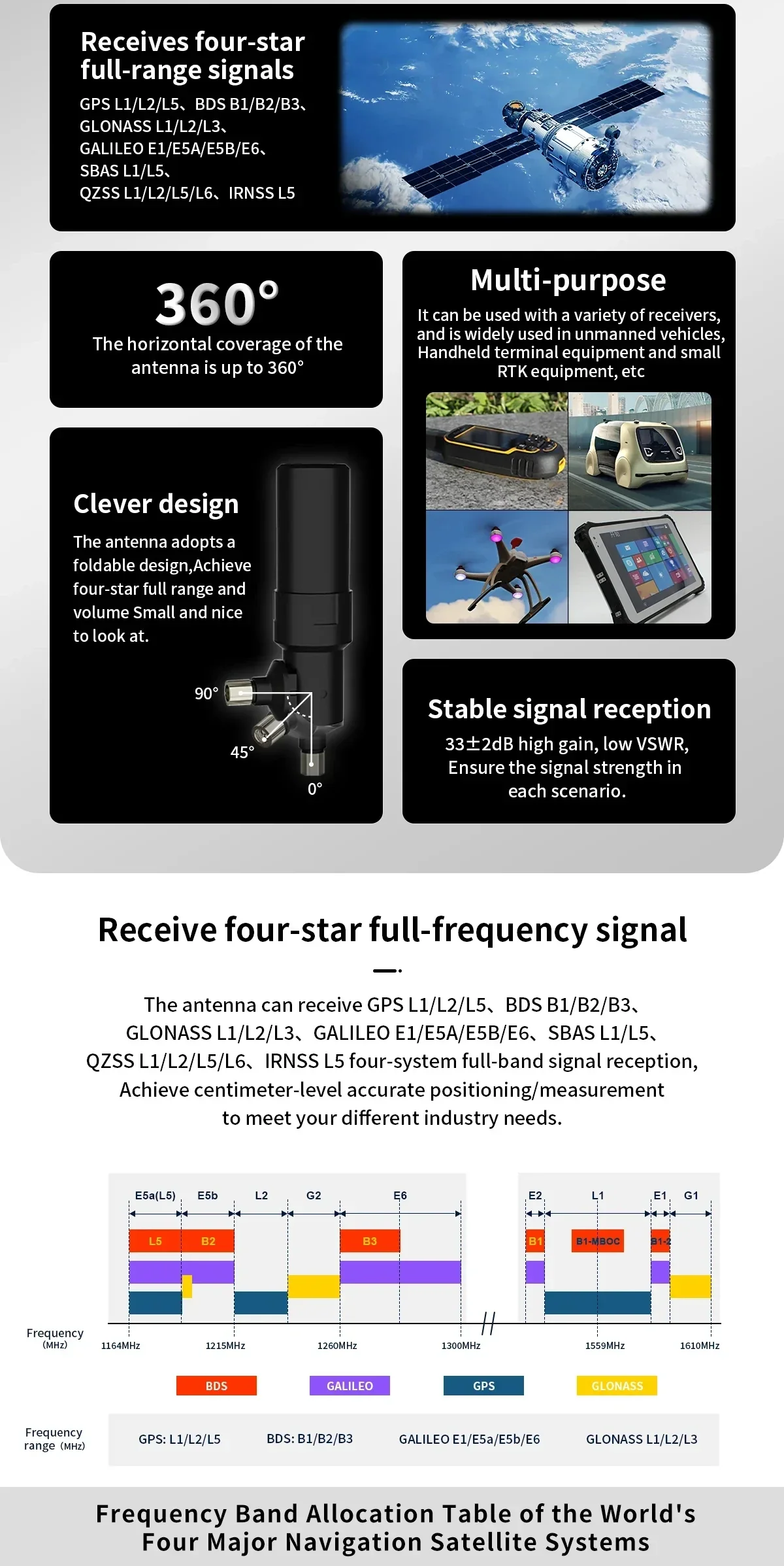

- Ricezione multi-sistema e multi-banda: GPS L1/L2/L5; BDS B1/B2/B3; GLONASS L1/L2/L3; GALILEO E1/E5a/E5b/E6; SBAS L1/L5; QZSS L1/L2/L5/L6; IRNSS L5
- Angolo di copertura orizzontale di 360°
- Polarizzazione circolare destra
- Basso consumo energetico: corrente operativa <50 mA (3.3–12.0 V)
- Compatto e leggero: peso dell'antenna ≤28 g

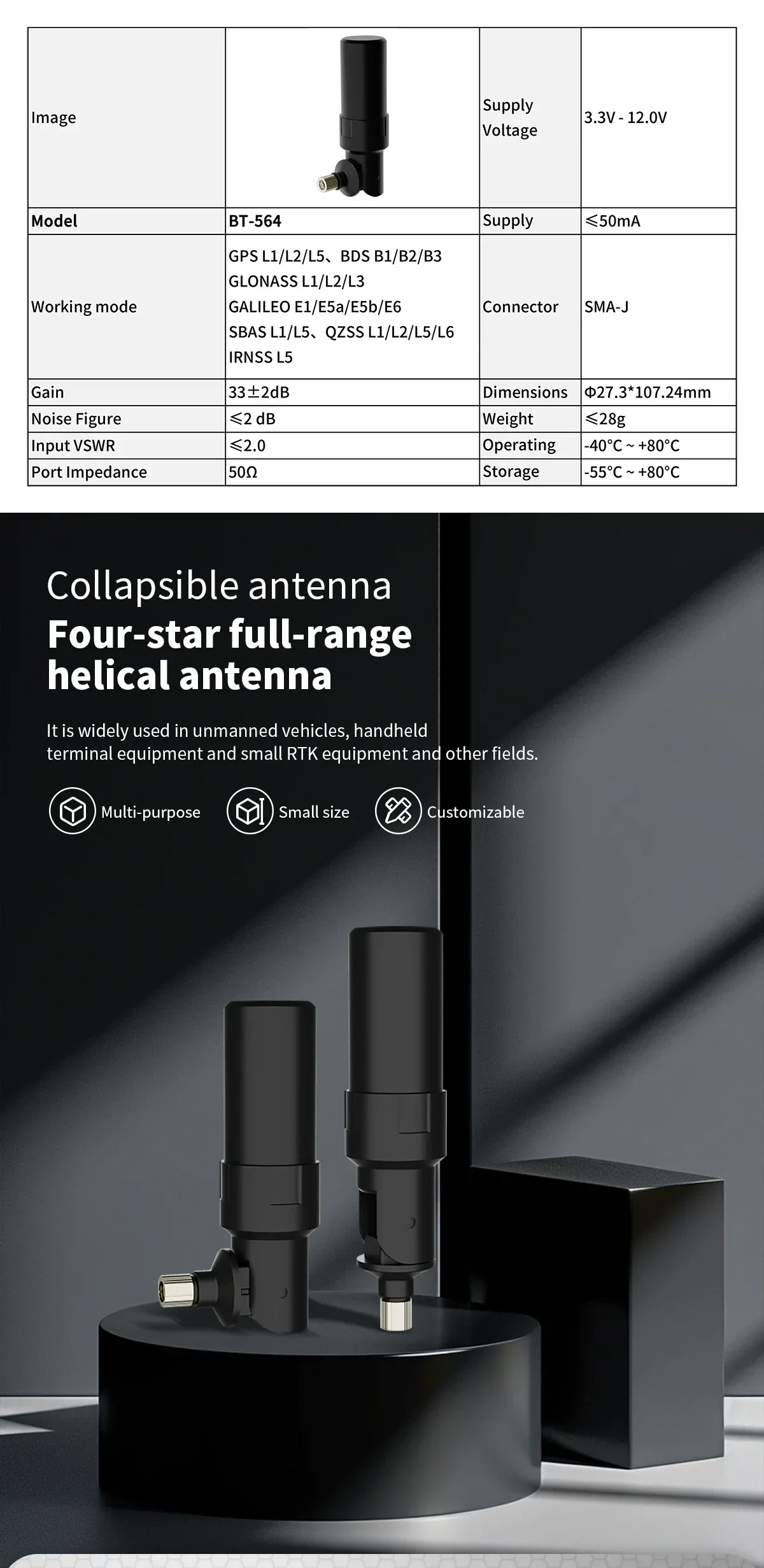

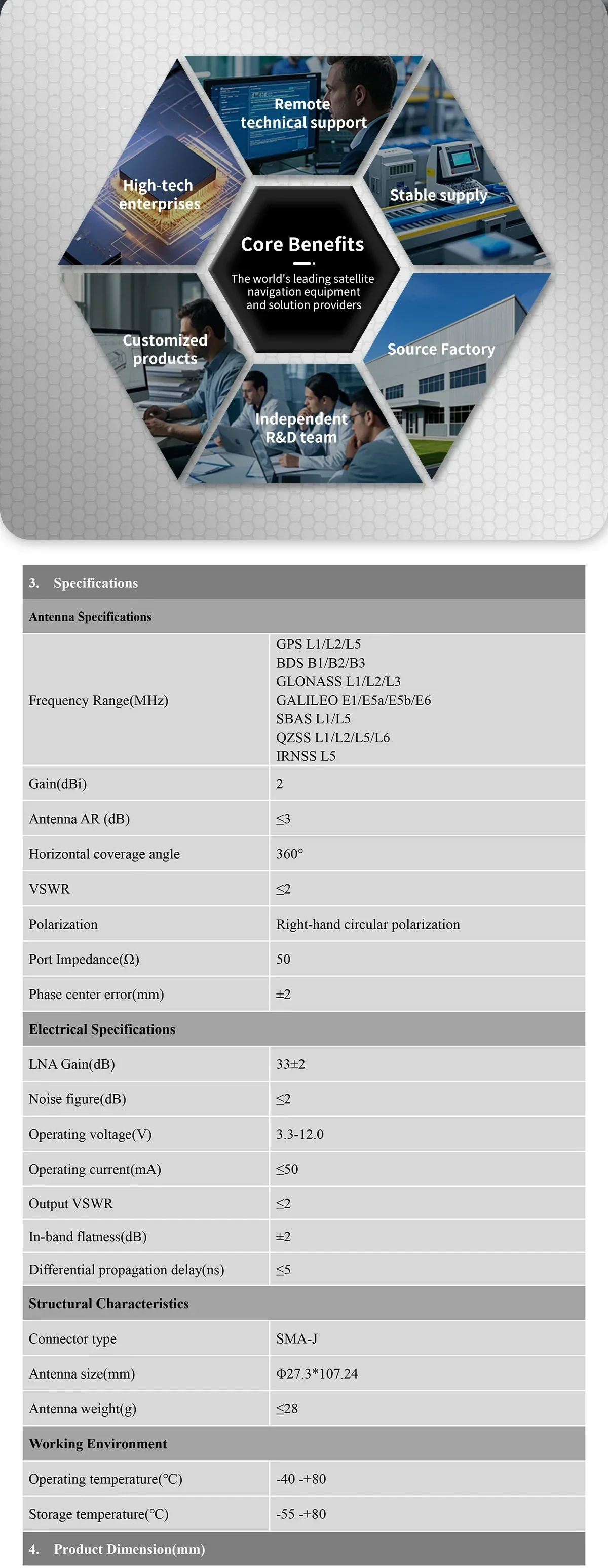

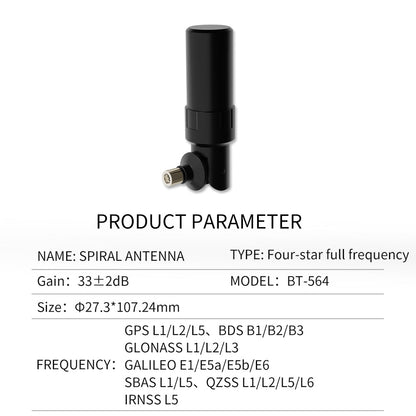

Specifiche

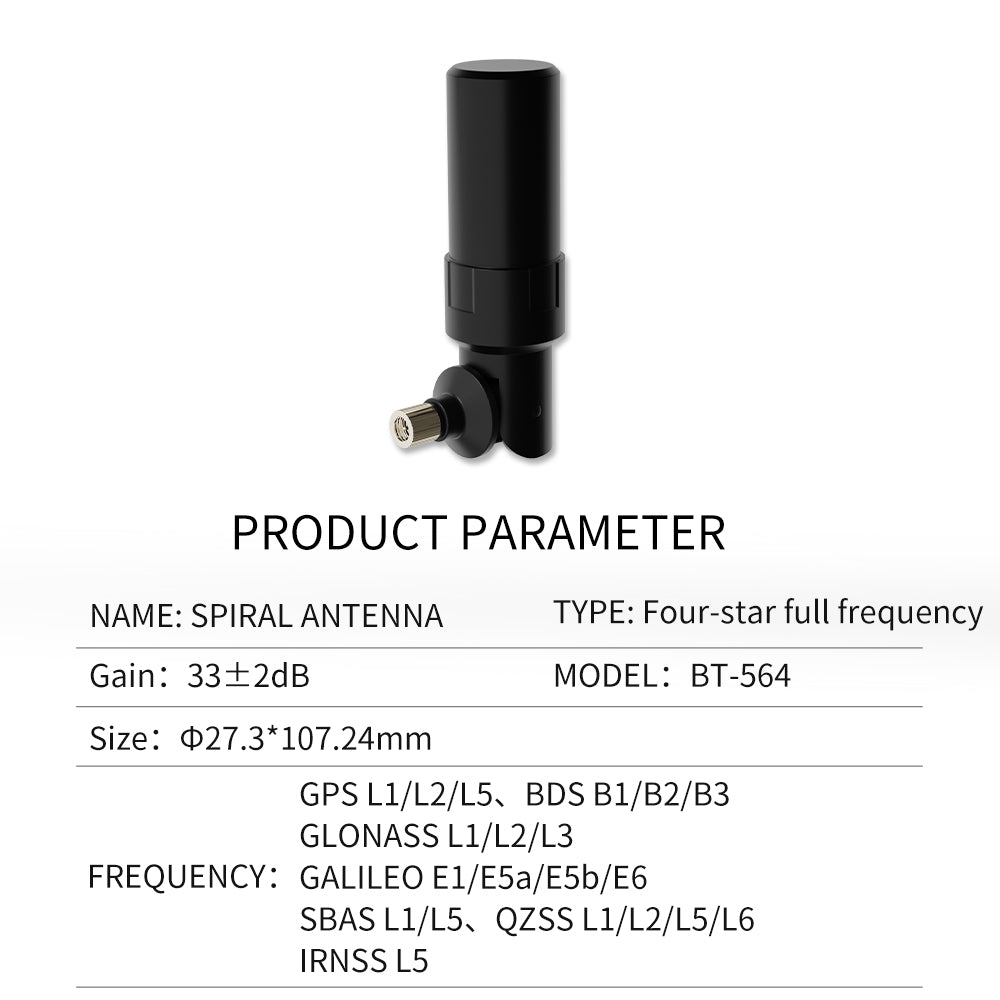

| Modello | BT-564 |
| Bande / sistemi supportati | GPS L1/L2/L5; BDS B1/B2/B3; GLONASS L1/L2/L3; GALILEO E1/E5a/E5b/E6; SBAS L1/L5; QZSS L1/L2/L5/L6; IRNSS L5 |
| Tipo di connettore | SMA-J |
| Polarizzazione | Polarizzazione circolare destra |
| Angolo di copertura orizzontale | 360° |
| Guadagno dell'antenna (dBi) | 2 |
| Guadagno LNA (dB) | 33 ± 2 |
| Figura di rumore (dB) | ≤2 |
| AR dell'antenna (dB) | ≤3 |
| VSWR | ≤2 |
| Input VSWR | ≤2.0 |
| Uscita VSWR | ≤2 |
| Impedanza del porto (ohm) | 50 |
| Errore del centro di fase (mm) | ±2 |
| Piattezza in banda (dB) | ±2 |
| Ritardo di propagazione differenziale (ns) | ≤5 |
| Tensione di funzionamento (V) | 3.3–12.0 |
| Corrente di funzionamento (mA) | <50 |

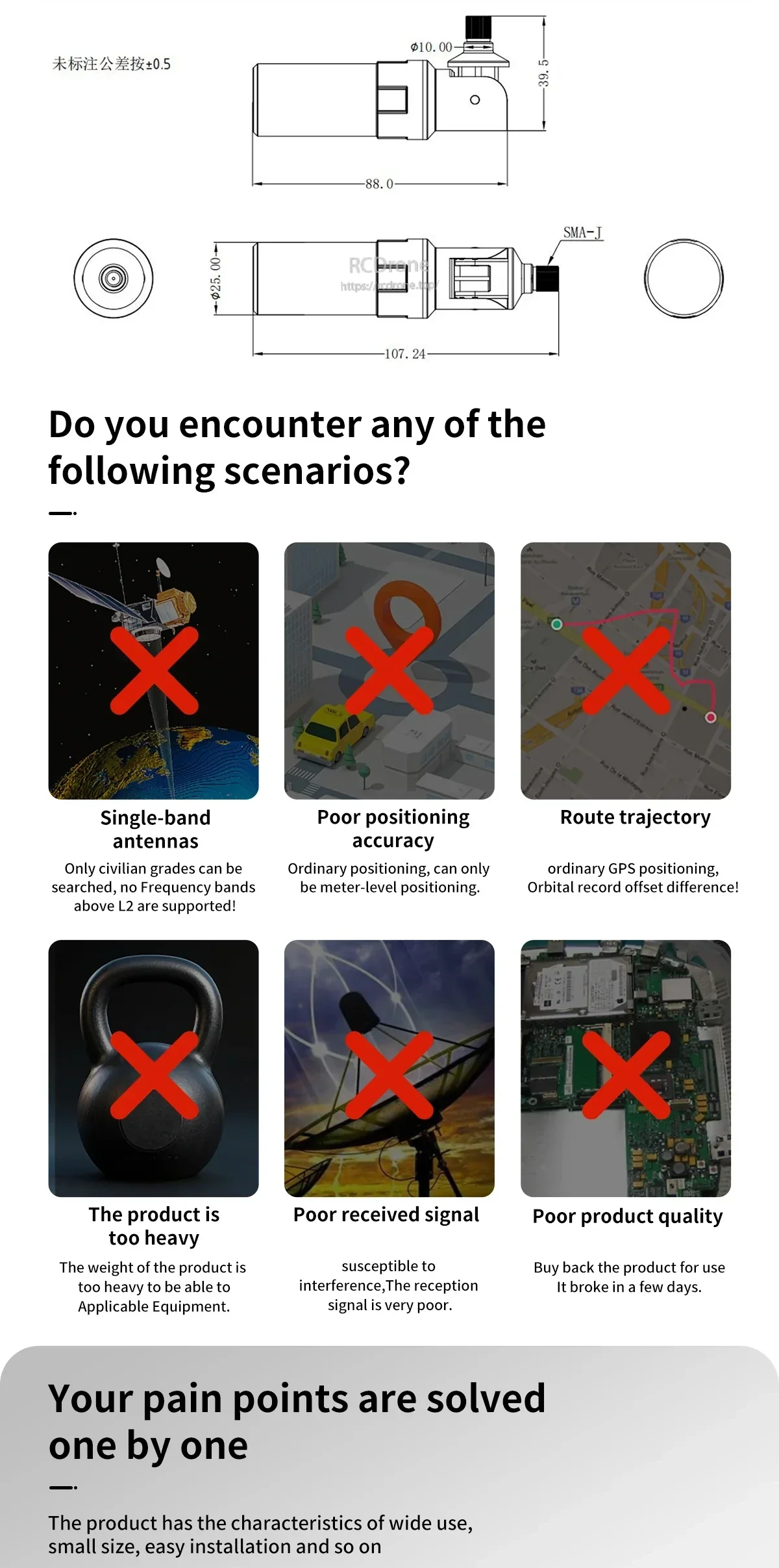

| Dimensione dell'antenna (mm) | Φ27.3 × 107.24 |

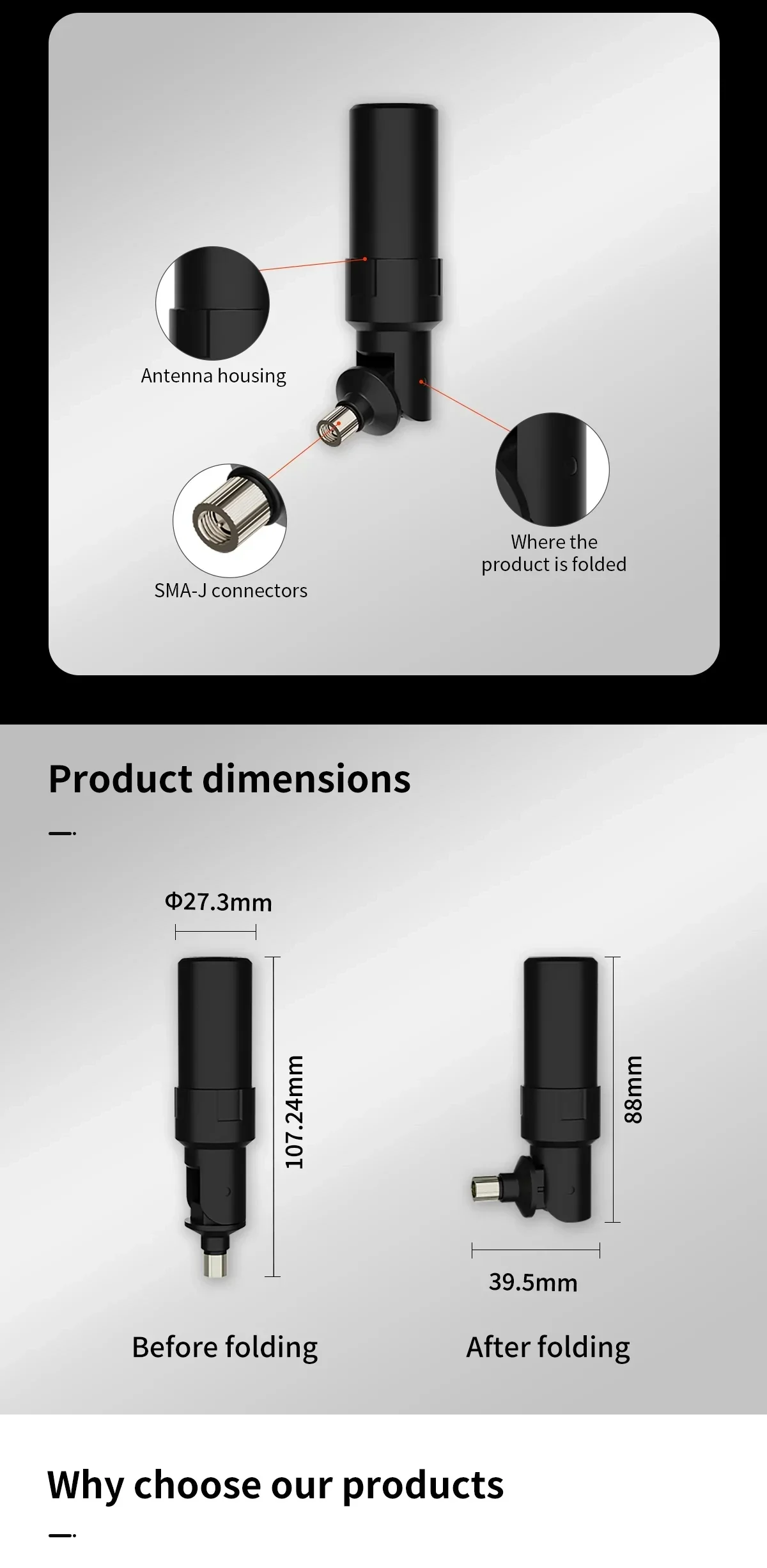

| Dimensioni (prima della piegatura) | Φ27.3 mm × 107.24 mm |
| Dimensioni (dopo la piegatura) | 88 mm (altezza) × 39.5 mm |
| Peso dell'antenna (g) | ≤28 |
| Temperatura di funzionamento (°C) | -40 a +80 |
| Temperatura di stoccaggio (°C) | -55 a +80 |
| Tolleranza non specificata | ±0.5 |

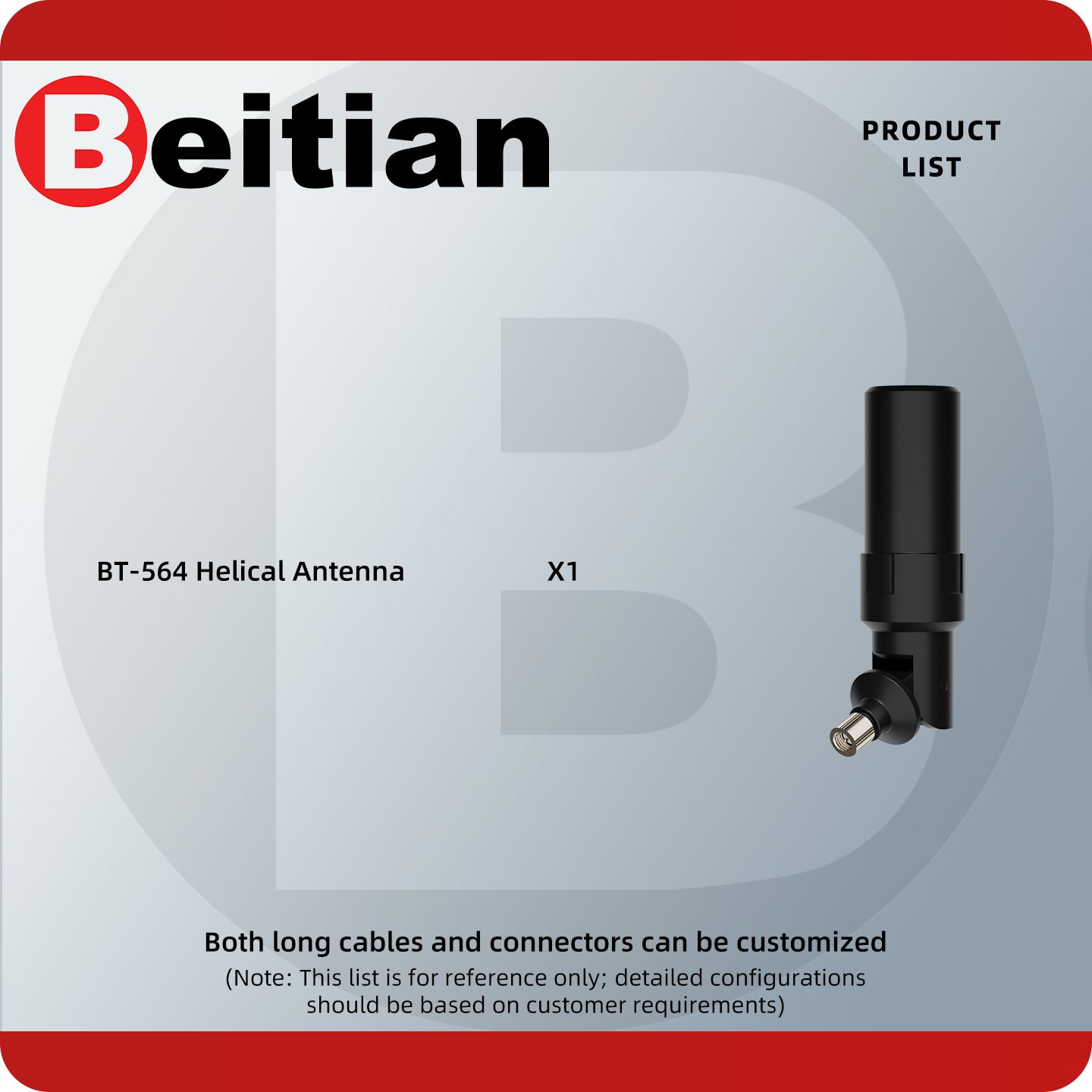

Cosa è incluso
- Antena BT-564 × 1
Applicazioni
- Navigazione RTK e GNSS per UAV/drone
- Piccole attrezzature RTK
- Attrezzature terminali portatili
- Ricevitori RTK e sistemi di posizionamento che richiedono ricezione GNSS multi-band

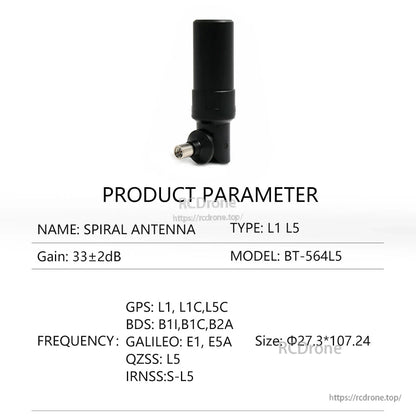

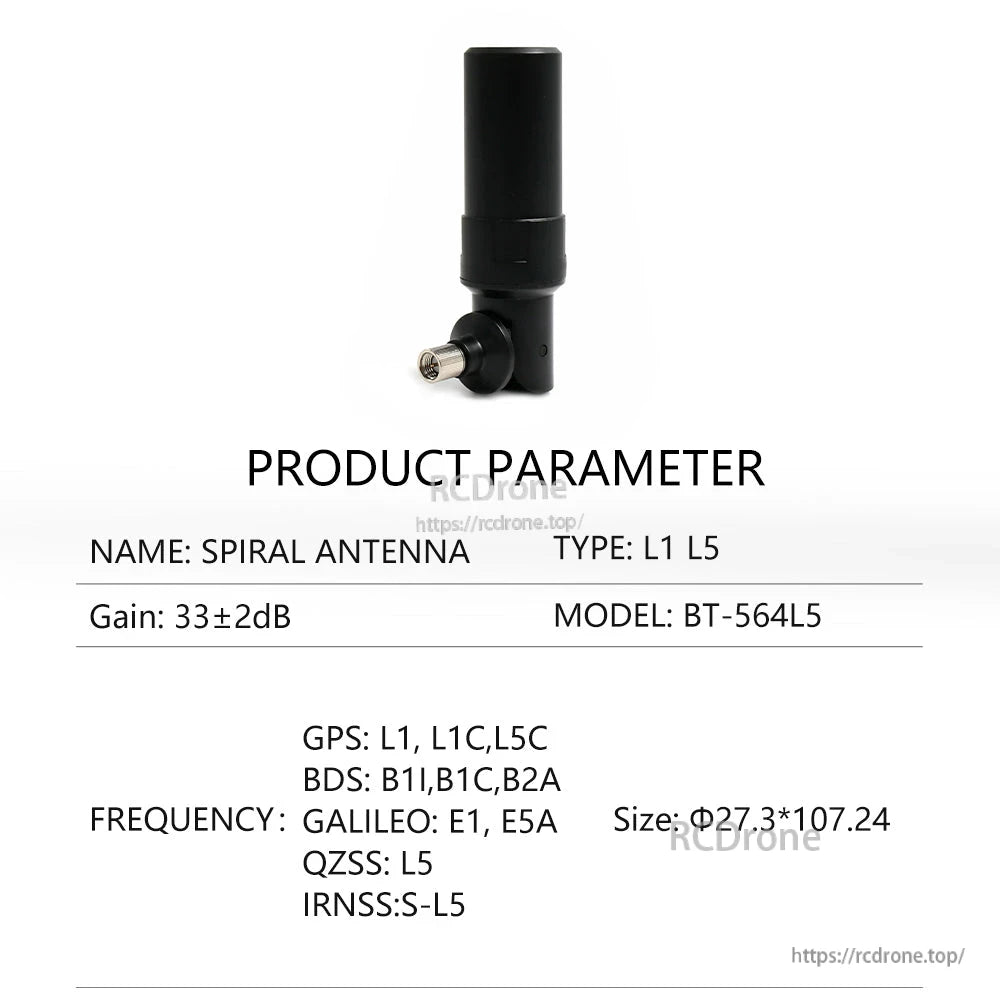

Per assistenza nella selezione del modello (BT-564 o BT-564L5) e integrazione, contattare il supporto a https://rcdrone.top/ o [email protected].
Dettagli
Inserisci l'antenna elicoidale quadrifilare pieghevole BT-564 per una ricezione GNSS/RTK multi-banda stabile in un fattore di forma compatto.
Il supporto multi-costellazione e multi-banda aiuta a mantenere una posizione affidabile su GPS, BDS, GLONASS, Galileo e altro ancora.
Progettato per progetti che necessitano di un'accuratezza di posizionamento costante senza i tipici problemi della ricezione a singola frequenza.
Copertura orizzontale a 360° e polarizzazione circolare destra supportano il tracciamento stabile del segnale nei flussi di lavoro UAV e RTK.

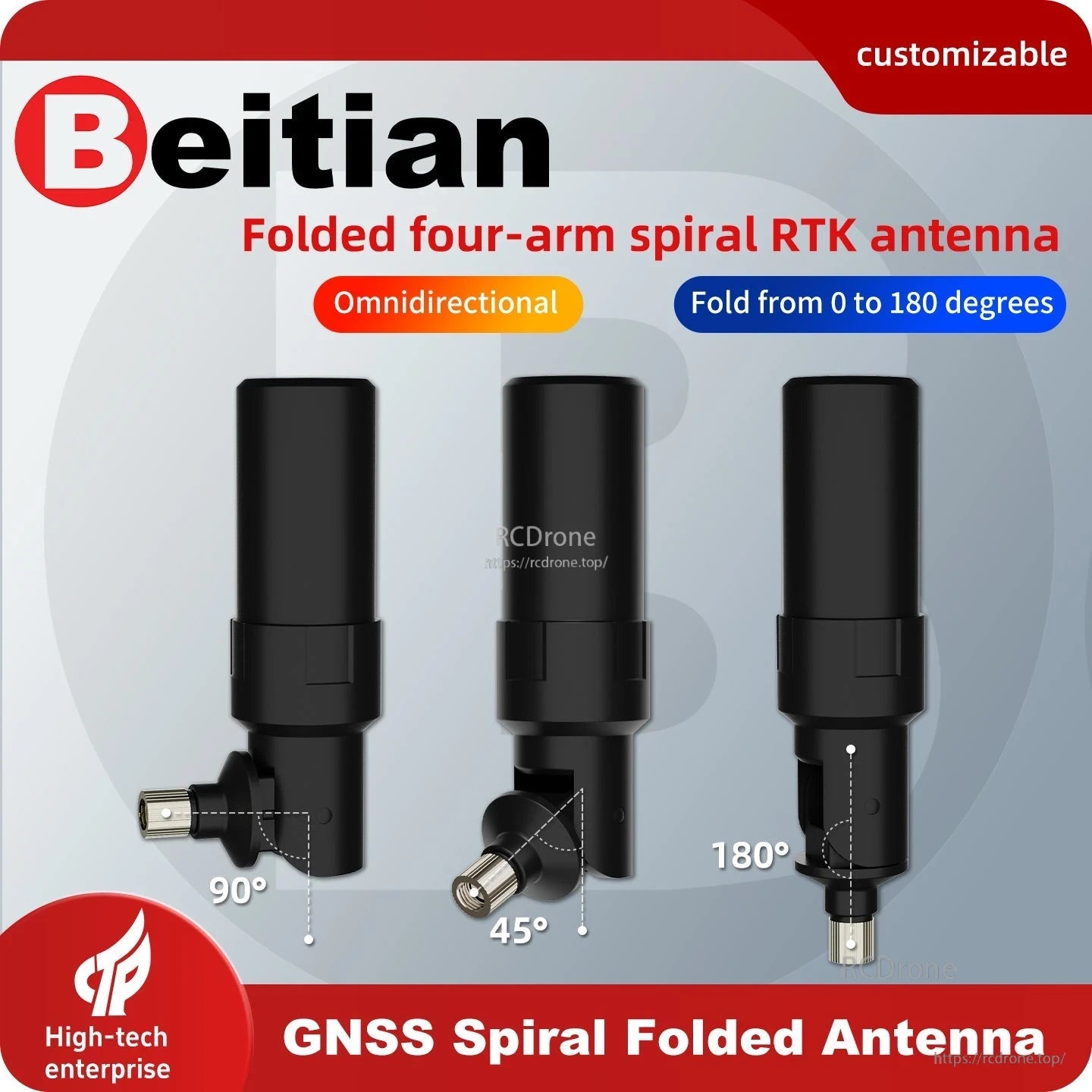

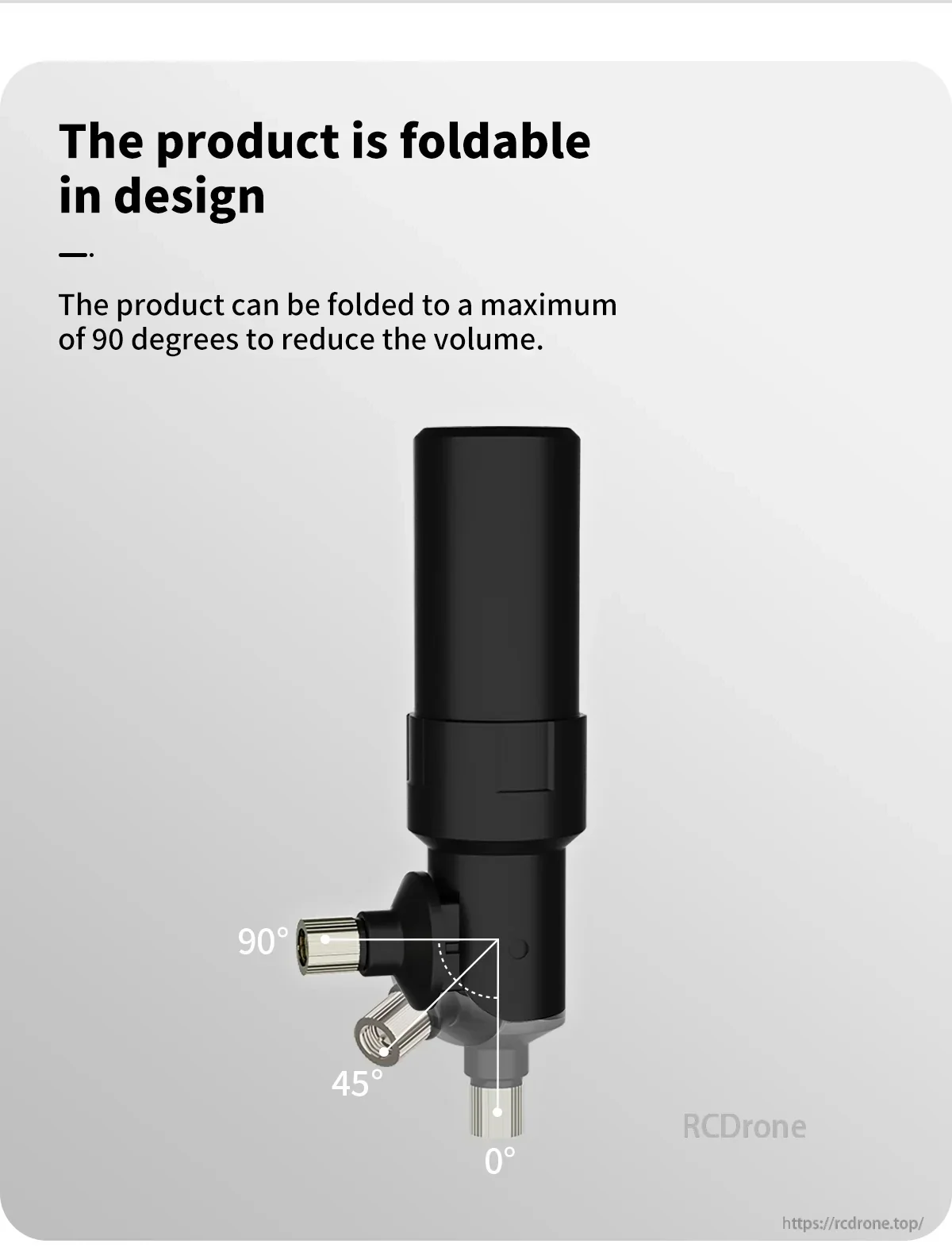

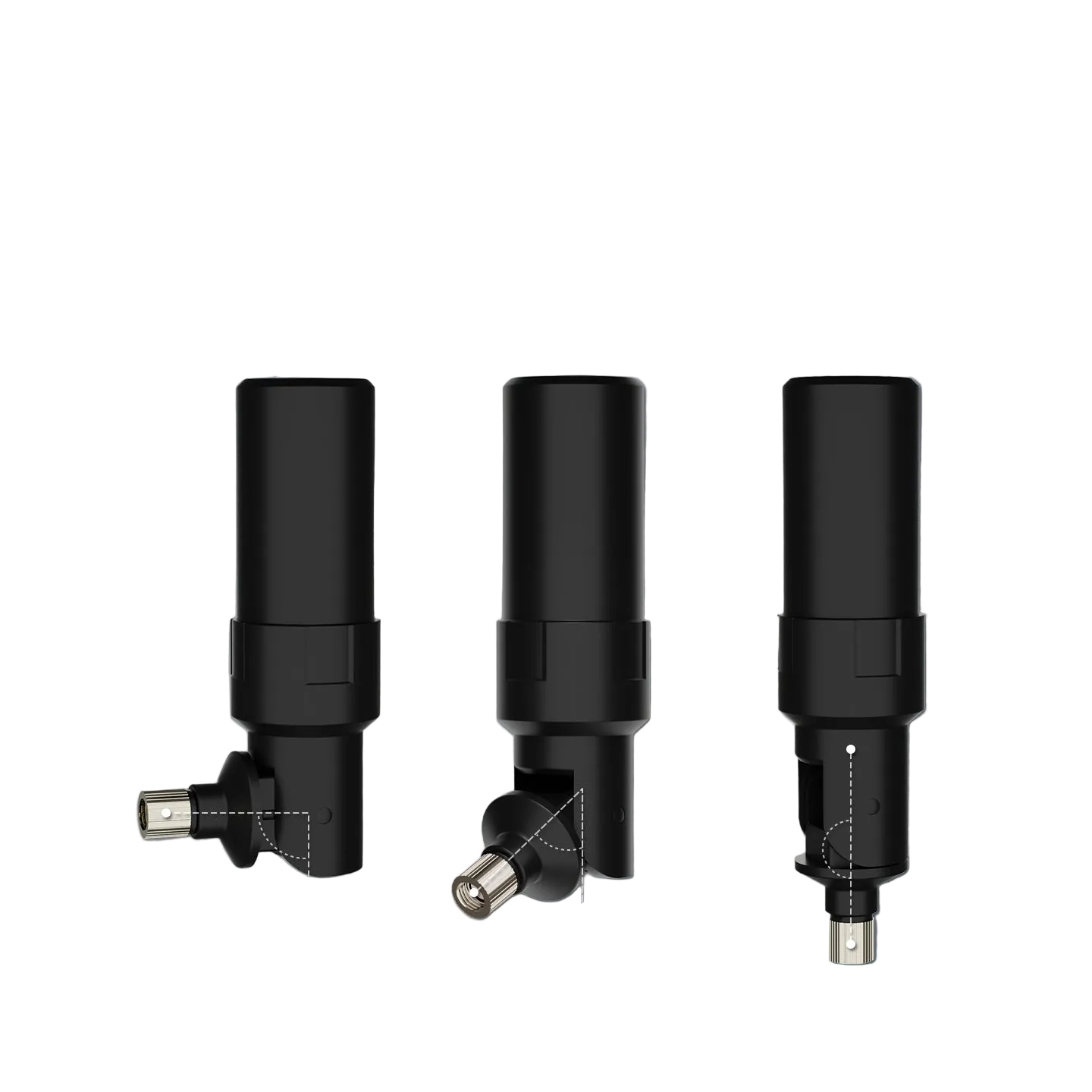

Il corpo dell'antenna si piega fino a 90° per ridurre il volume complessivo quando si imballano kit UAV piccoli o portatili.

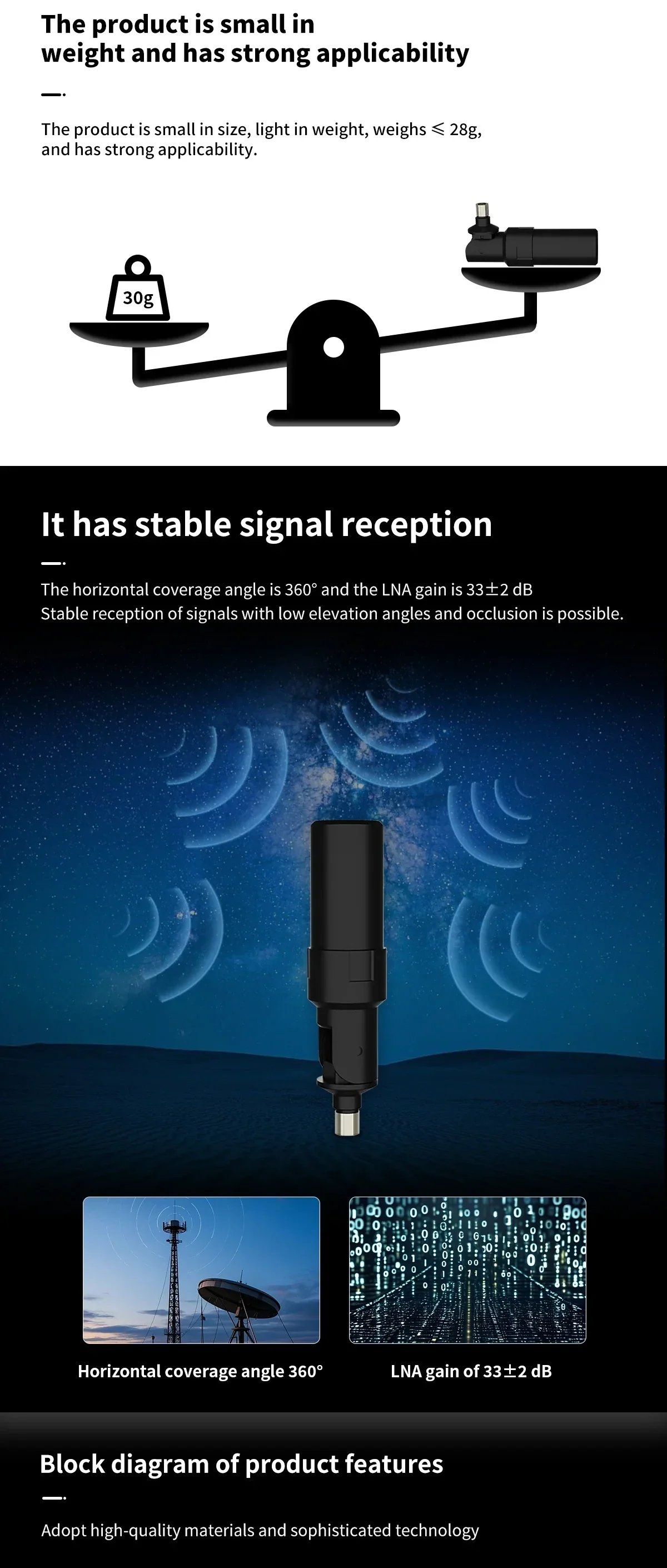

Basso consumo energetico e un LNA integrato supportano una ricezione forte mantenendo il peso complessivo al minimo per piattaforme mobili.
Dimensioni compatibili con il clearance prima e dopo la piegatura rendono più facile l'integrazione su telai aerei compatti e involucri ridotti.
Scegli un design multi-banda per una migliore copertura satellitare e meno interruzioni di posizionamento in ambienti impegnativi.
Un'antenna BT-564 è inclusa, adatta per droni, ricevitori RTK e dispositivi compatti abilitati GNSS.
