Antenna GNSS RTK Beitian BT-700B a banda completa con base magnetica, TNC-K, rilevamento a 360° & Agricoltura di precisione

Beitian

$121.54 USD

In offerta Esaurito

Imposte incluse. Spese di spedizione calcolate al check-out.

Modello BT-700B BT-700 BT-600

Quantità

Visualizza dettagli completi

Panoramica

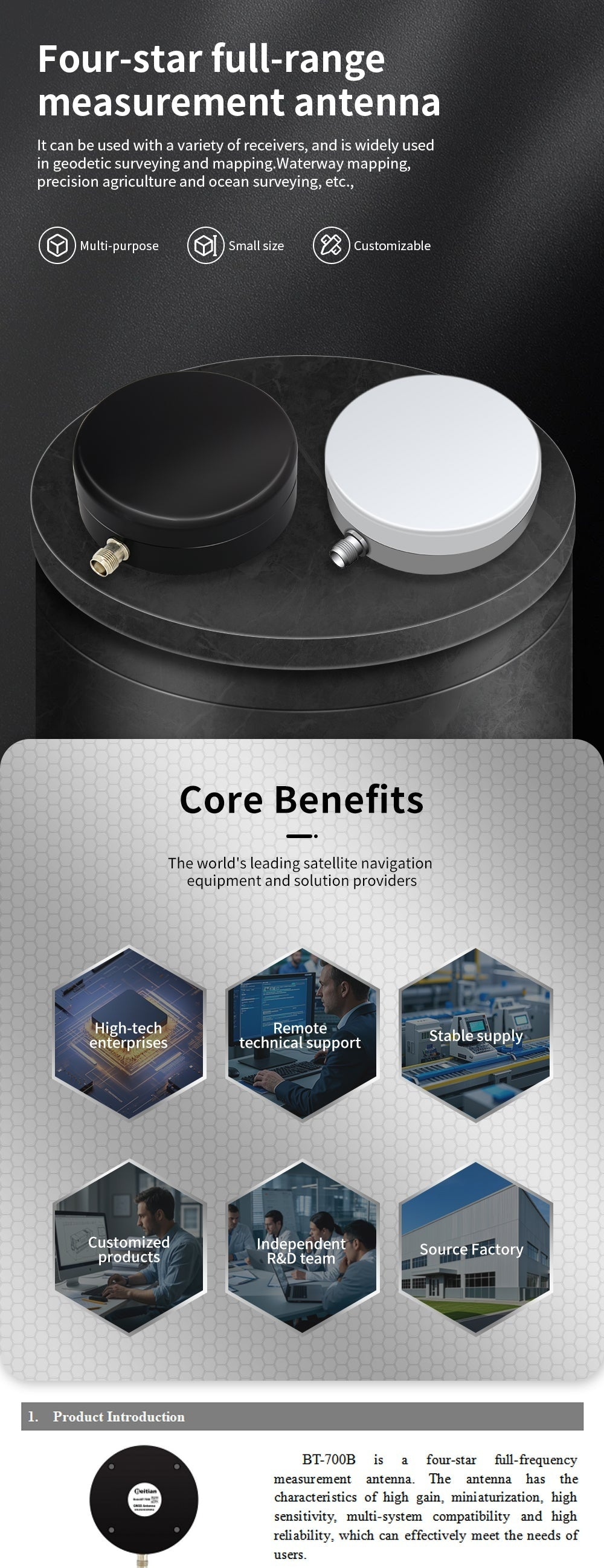

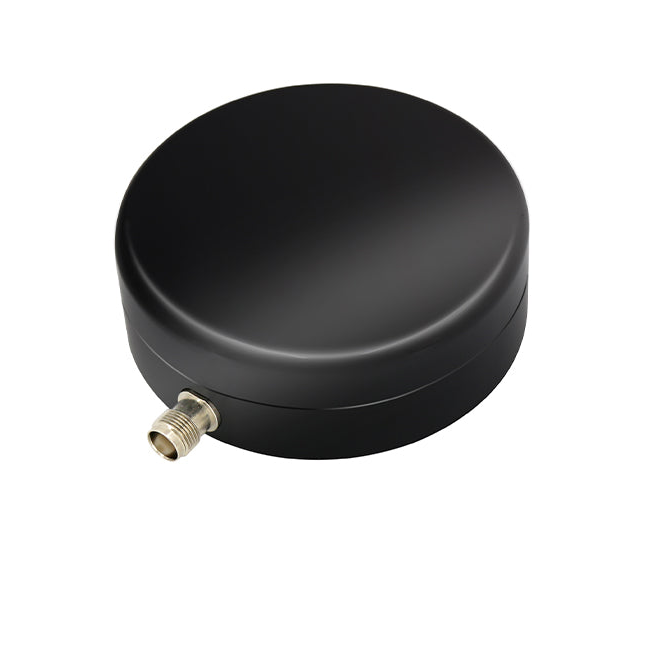

La Beitian BT-700B è un'antenna GNSS RTK a banda completa con base magnetica (installazione magnetica a ventosa) per ricevitori di navigazione satellitare utilizzati in rilevamento, mappatura, agricoltura di precisione e veicoli autonomi/piattaforme robotiche. Presenta un design compatto integrato, copertura orizzontale di 360 gradi e un amplificatore a bassa rumorosità (LNA) integrato per supportare una ricezione del segnale stabile.

Caratteristiche principali

Riceve segnali GNSS multi-costellazione e multi-banda: GPS, BDS, GLONASS, GALILEO, SBAS, QZSS, IRNSS e L-Band (vedi l'elenco completo nelle Specifiche).
Angolo di copertura orizzontale di 360 gradi.
Guadagno LNA integrato: 35±3 dB; tensione di funzionamento: 3.3-12 V; corrente di funzionamento: ≤45 mA.
Connettore TNC-K; impedenza del porto di 50 ohm; polarizzazione circolare destra.

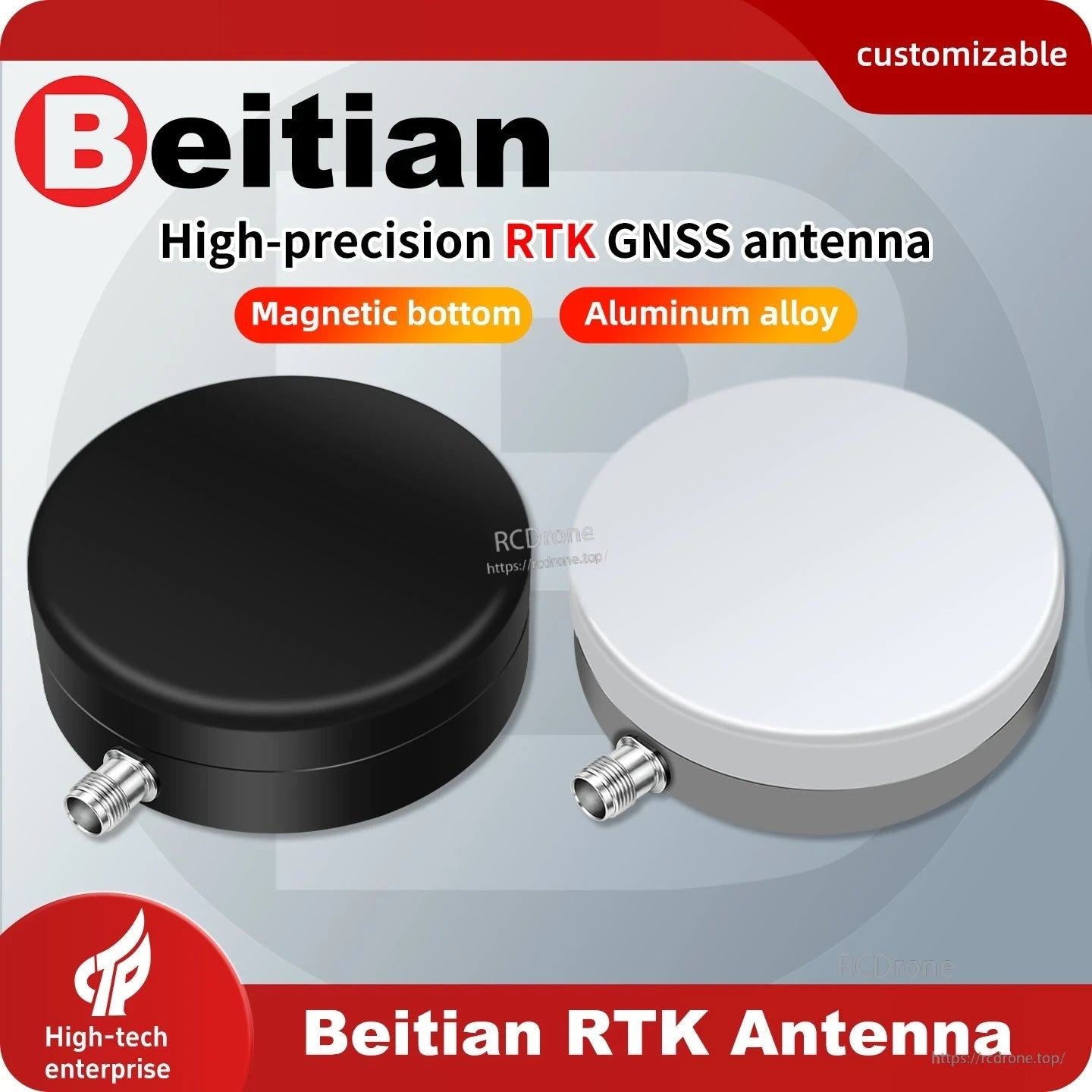

Magnetico sul fondo; alloggiamento con 4 fori per viti M5 profondi 6.
Dimensioni compatte (BT-700/700B): Dia. 100 x 36.5 mm.

Per indicazioni sull'installazione o domande di compatibilità con ricevitori GNSS e sistemi RTK, contattare [email protected] or visitare https://rcdrone.top/.

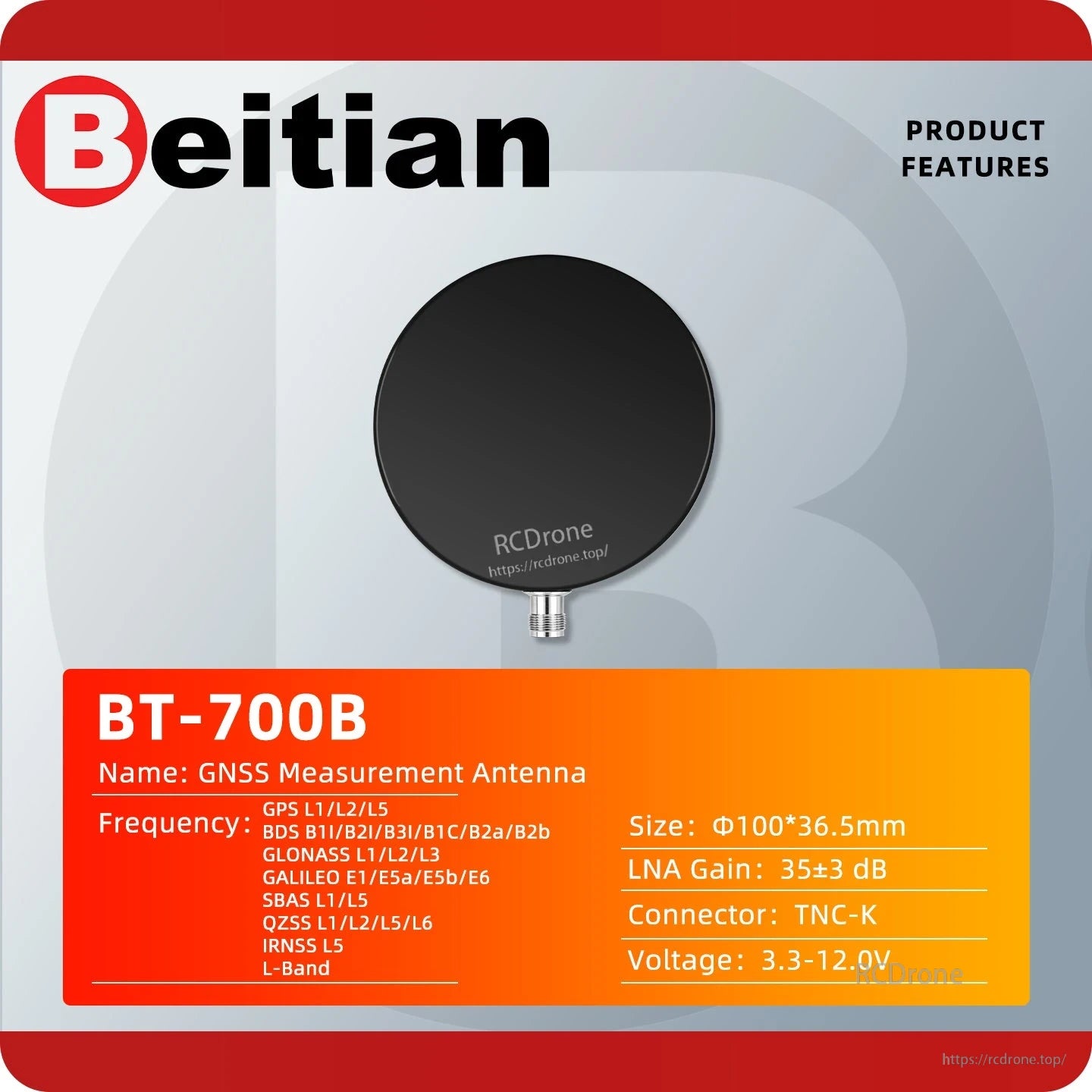

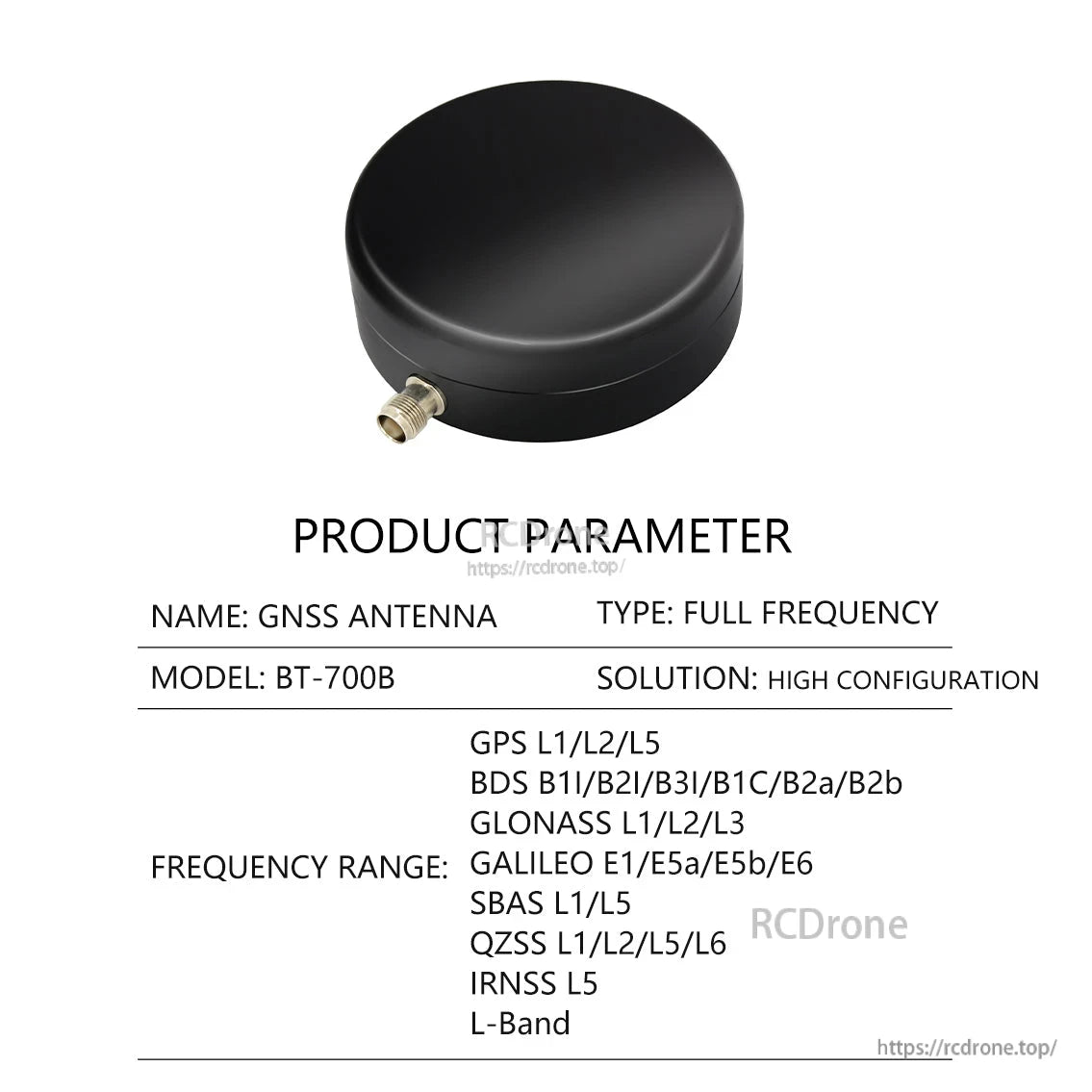

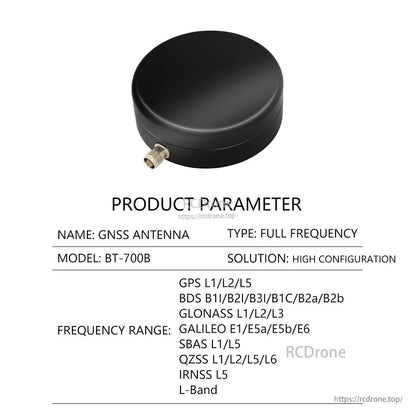

Specifiche (BT-700B)

Categoria	Parametro	Valore
Intervallo di frequenza	GPS	L1/L2/L5
Intervallo di frequenza	BDS	B1I/B2I/B3I/B1C/B2a/B2b
Intervallo di frequenza	GLONASS	L1/L2/L3
Intervallo di frequenza	GALILEO	E1/E5a/E5b/E6
Intervallo di frequenza	SBAS	L1/L5
Intervallo di frequenza	QZSS	L1/L2/L5/L6
Intervallo di frequenza	IRNSS	L5
Intervallo di frequenza	L-Band	L-Band
Elettrico	Guadagno	5 dBi
Elettrico	Antenna AR	≤3.0 dB
Elettrico	Angolo di copertura orizzontale	360 gradi
Elettrico	Errore del centro di fase	±2 mm
Elettrico	VSWR	≤2
Elettrico	Polarizzazione	Polarizzazione circolare destra
Elettrico	Impedanza di porta	50 ohm
LNA	Guadagno	35±3 dB
LNA	Fattore di rumore	≤2 dB
LNA	VSWR	≤2.0
LNA	Piattezza in banda	±2 dB
LNA	Tensione di funzionamento	3.3-12 V
LNA	Corrente operativa	≤45 mA
LNA	Ritardo di propagazione differenziale	≤5 ns
Meccanico	Tipo di connettore	TNC-K
Meccanico	Metodo di installazione	Magnetico a ventosa
Meccanico	Dimensione dell'antenna	Dia. 100 x 36.5 mm
Ambiente	Temperatura operativa	-40 a +85 C
Ambiente	Temperatura di stoccaggio	-55 a +85 C
Ambiente	Grado di umidità	95% non condensante

Opzioni modello (guida alla selezione)

Modello	Guadagno	Voltaggio	Corrente	Modello di adattatore	Dimensione dell'antenna	Colore	Materiale della custodia	Installazione
BT-700B	35±3 dB	3.3-12 V	≤45 mA	TNC-K	Dia. 100 x 36.5 mm	Nero	Metallo	Fondo magnetico

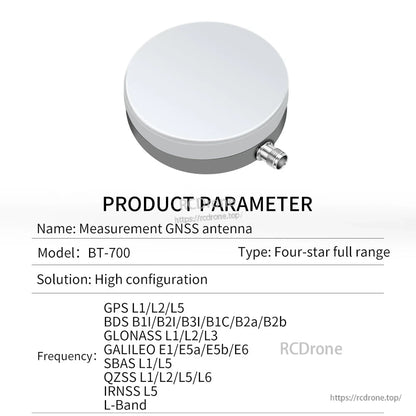

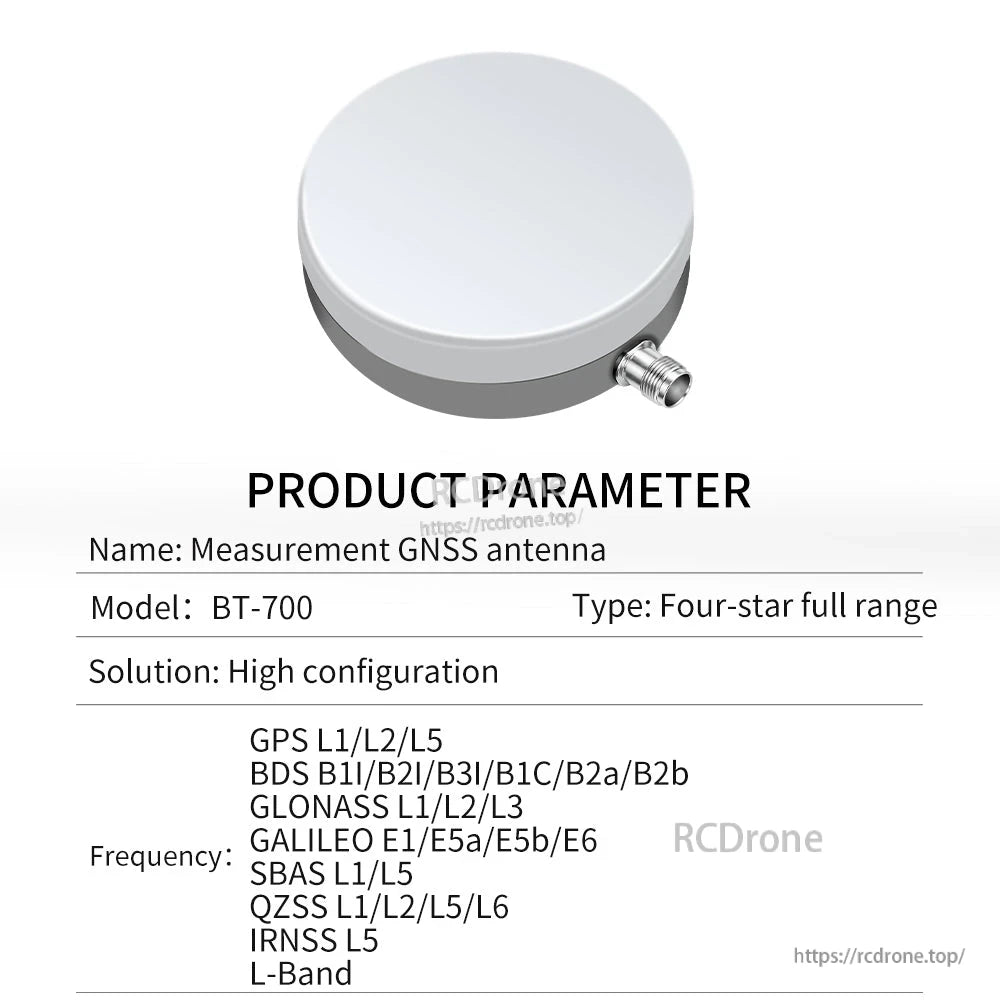

BT-700	38±2 dB	3.3-12 V	≤45 mA	TNC-K	Dia. 100 x 36.5 mm	Bianco, grigio	Metallo	Fondo magnetico

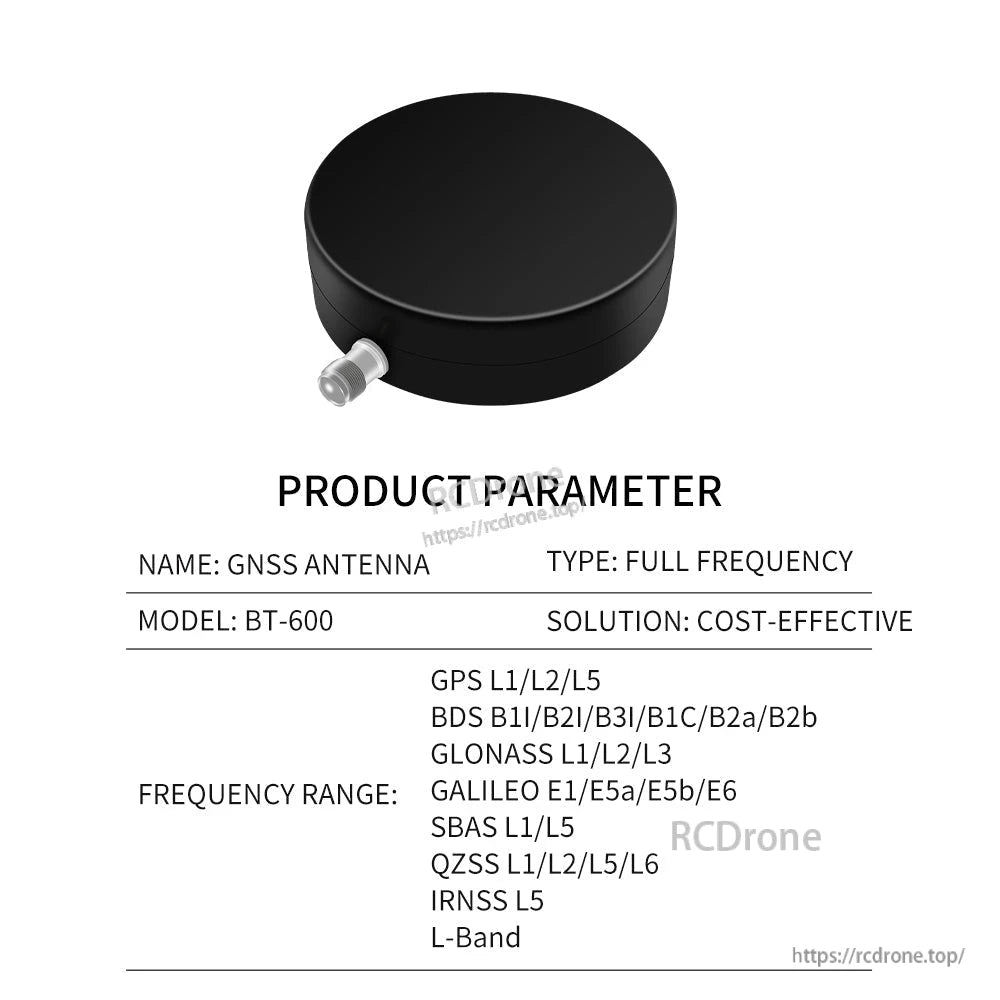

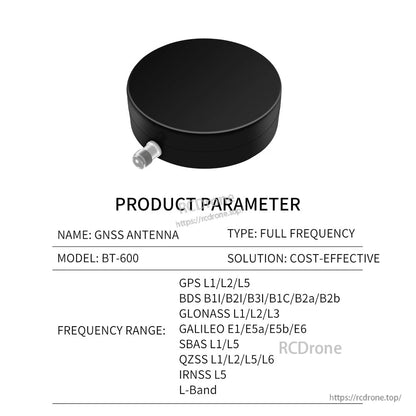

BT-600	38±2 dB	3.3-12 V	≤45 mA	TNC-K	Dia. 101 x 35.5 mm	Nero	Plastica	Nastro adesivo magnetico biadesivo

Applicazioni

Rilevamento e mappatura geodetica
Rilevamento dei canali
Mappatura delle vie navigabili
Agricoltura di precisione
Indagini marine/oceanografiche
Misurazioni RTK
Veicoli senza pilota e piattaforme robotiche autonome
Sistemi di test di guida intelligente

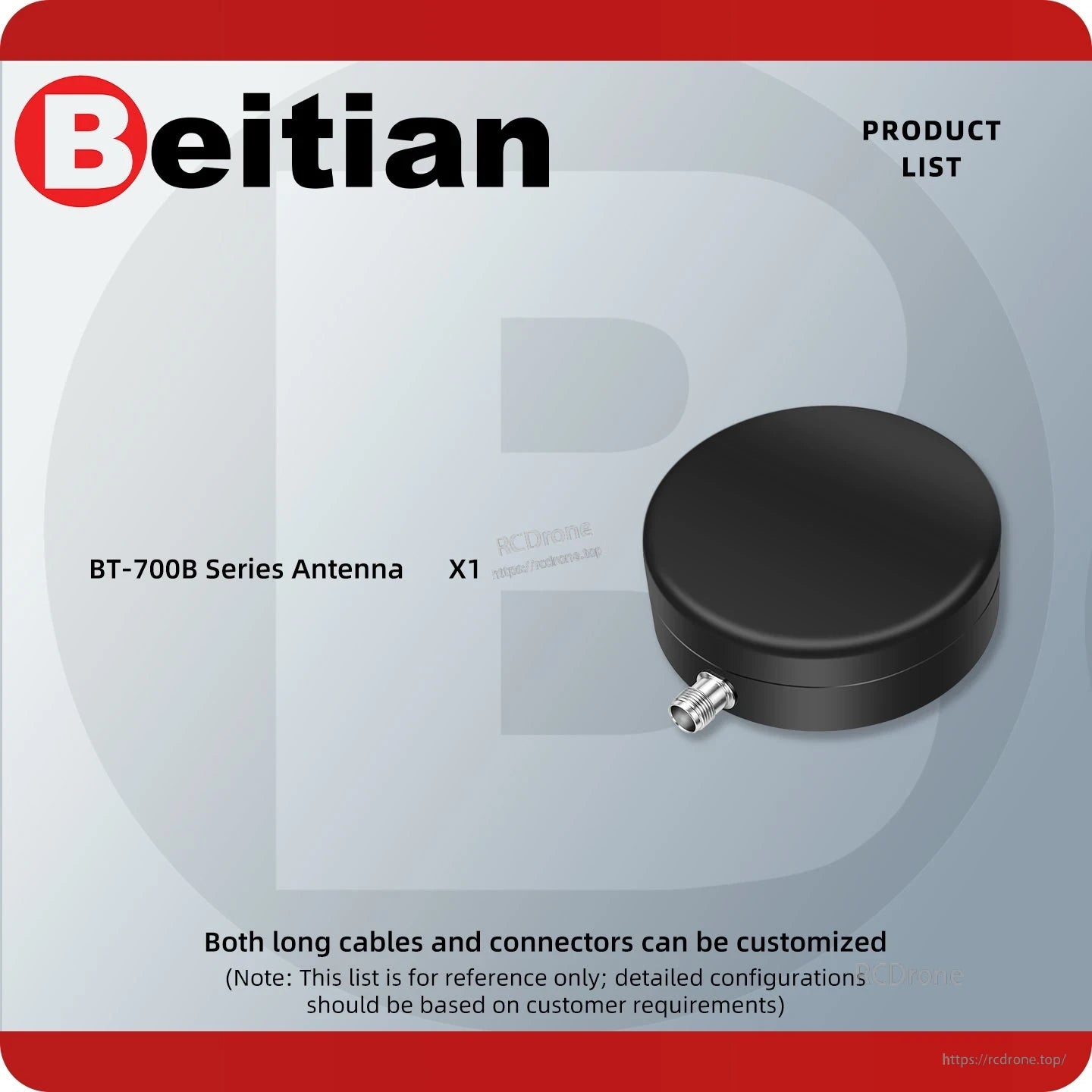

Cosa è incluso

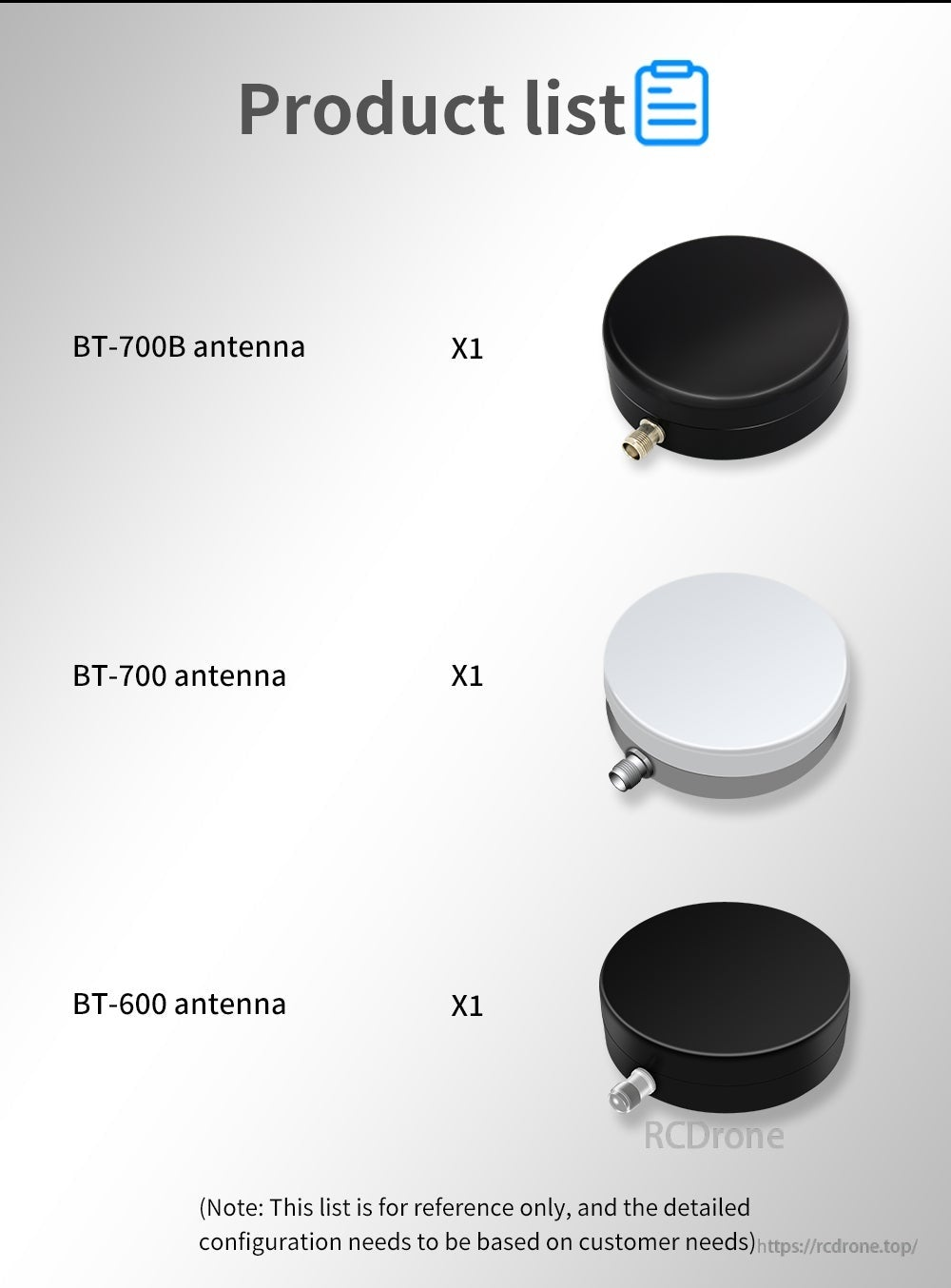

Antena BT-700B x1 (o il modello selezionato: antena BT-700 x1 / antena BT-600 x1)

Dettagli

Progettato per il posizionamento di livello di rilevamento, il BT-700B combina un alloggiamento compatto con un supporto magnetico per un rapido allestimento sul campo.

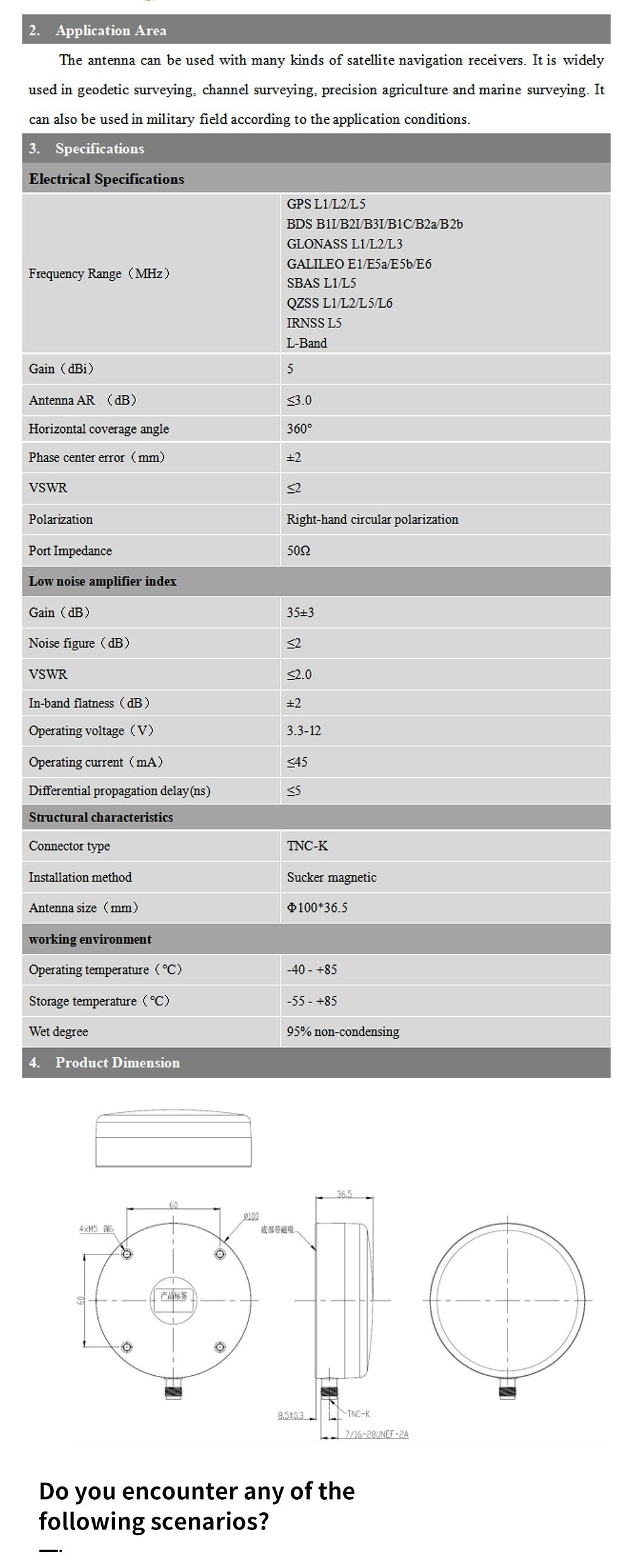

BT-700B GNSS RTK antenna specifications table and mechanical drawing with mounting hole pattern and dimensions

Specifiche elettriche e meccaniche complete sono fornite per una facile corrispondenza del ricevitore e pianificazione dell'installazione.

Positioning pain-points infographic for BT-700B: stable reception, 360° coverage, small size, multi-purpose GNSS use

La copertura multi-costellazione e la ricezione del segnale stabile aiutano a ridurre le cause comuni di posizionamento impreciso sul campo.

Satellite signal coverage graphic for full-range GNSS reception and integrated design of the magnetic-mount antenna

Il supporto per segnali a banda completa e la copertura orizzontale a 360° aiutano a mantenere un tracciamento affidabile in ambienti difficili.

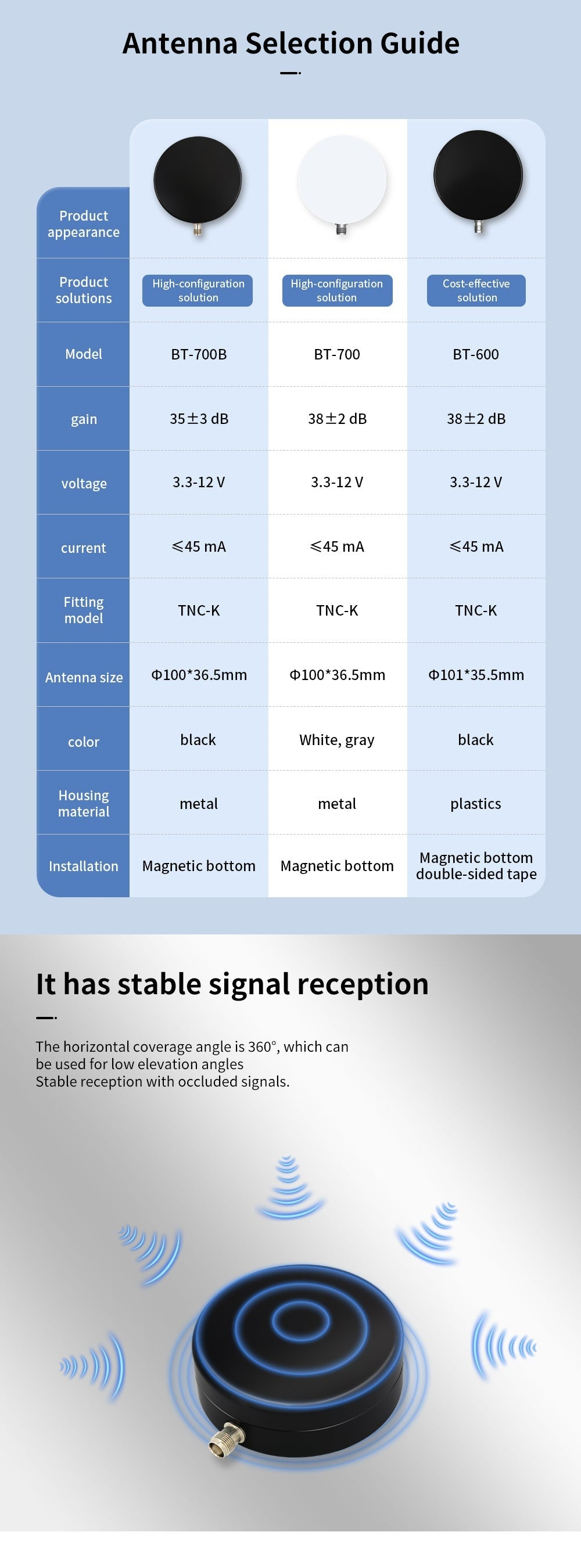

Antenna selection guide comparing BT-700B vs BT-700 vs BT-600 models, gain, size, connector and installation method

Utilizza la guida alla selezione del modello per scegliere l'antenna Beitian giusta in base al guadagno, al materiale della custodia e al metodo di montaggio.

LNA gain and operating voltage graphic for BT-700B RTK antenna (up to 35±3 dB, 3.3–12 V)

Un amplificatore a bassa rumorosità (LNA) integrato e un'ampia gamma di tensione operativa supportano un'uscita di segnale GNSS stabile.

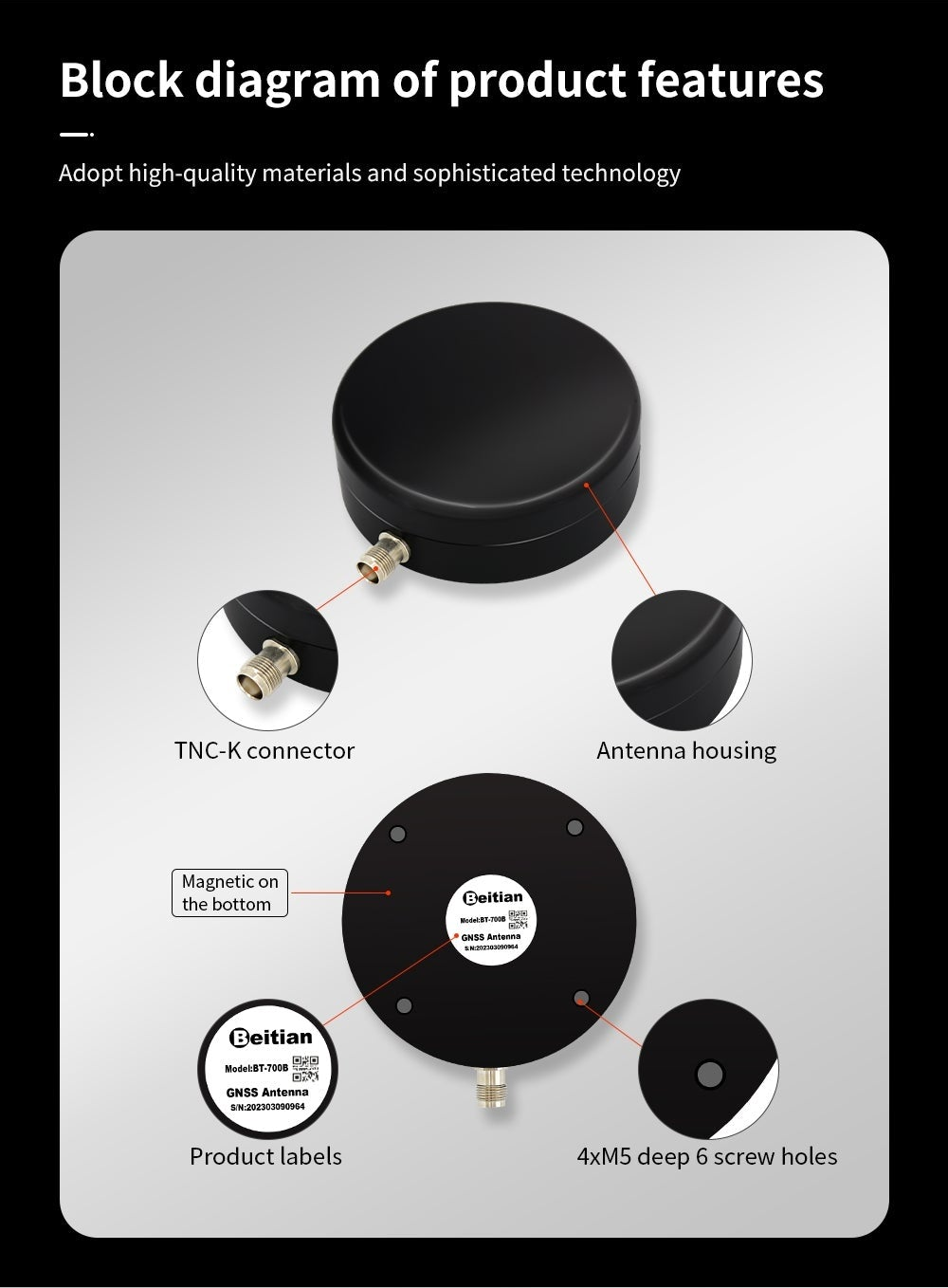

BT-700B antenna feature callouts: TNC-K connector, magnetic bottom, product label, and 4× M5 mounting screw holes

I dettagli di montaggio e connettività includono un connettore TNC-K, una base magnetica e quattro fori per viti M5 per installazioni fisse.

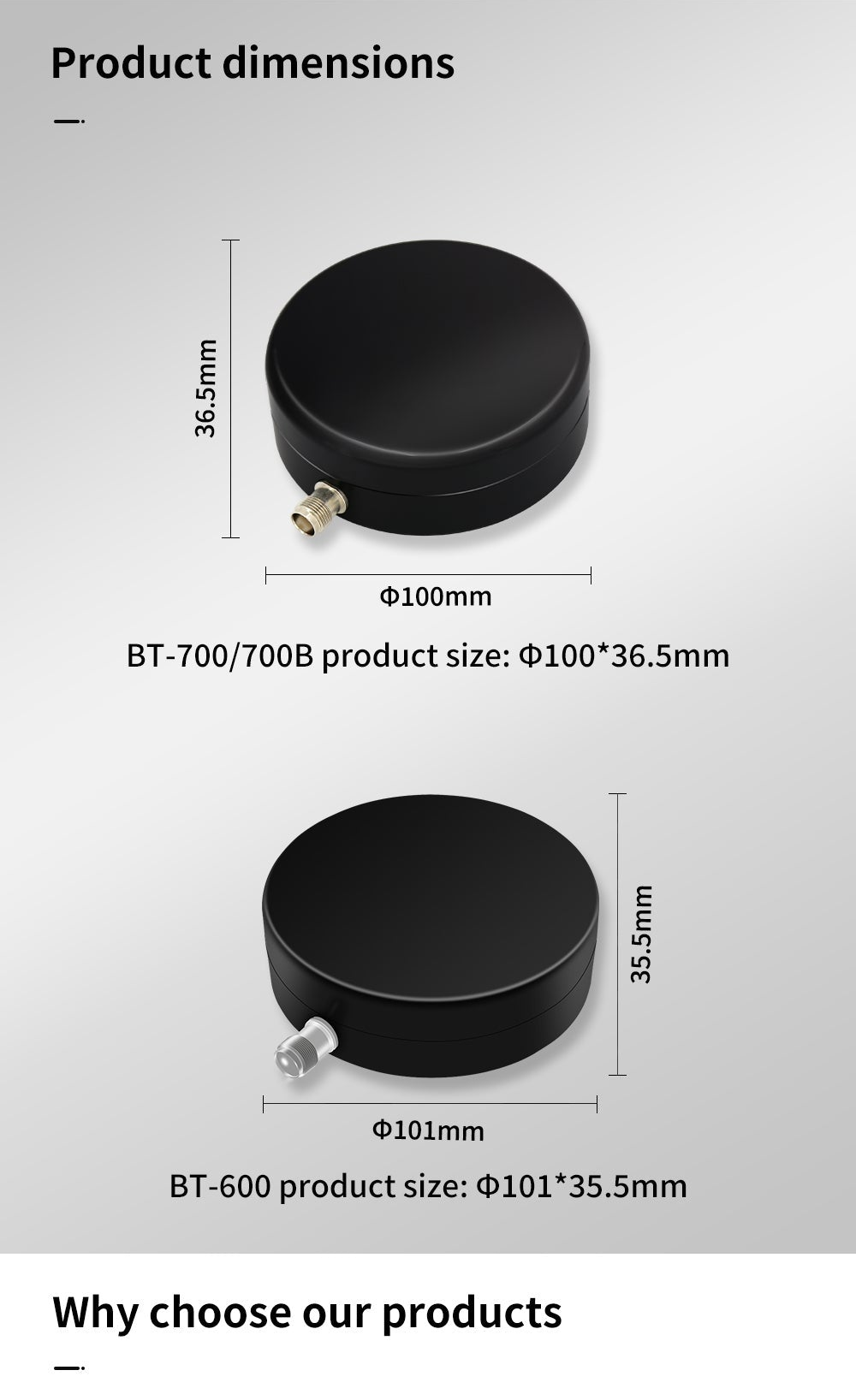

Product dimensions for BT-700/700B (100×36.5 mm) compared with BT-600 (101×35.5 mm)

Conferma l'adattamento con i disegni dimensionale prima di integrare l'antenna in veicoli, robot o pali per rilevamento.

Comparison chart of Beitian antenna advantages vs other antennas and product display of BT-700B unit

Le principali differenze come il rigoroso controllo qualità e il supporto tecnico sono evidenziate rispetto alle alternative tipiche del mercato.

Application scenarios for GNSS antenna: precision agriculture, RTK measurement, unmanned vehicles, mapping and marine use

I casi d'uso comuni includono il rilevamento e la mappatura, l'agricoltura di precisione, le piattaforme di veicoli senza pilota e il rilevamento marino.
