Panoramica
Il CHIHAI MOTOR CHR-GM16-050S è un miniaturizzato motore a corrente continua con riduttore con ingranaggi di riduzione in metallo e un albero di uscita a forma di D. Scegli il motore o il pacchetto motore-e-supporto, il rapporto di riduzione e la combinazione di tensione/avvolgimento per meccanismi compatti che richiedono una velocità ridotta e un aumento della coppia dell'albero.
Caratteristiche
- Ingranaggi di riduzione in metallo e armatura del motore avvolta in rame.
- Funzionamento a corrente continua con spazzole reversibile; la velocità dipende dalla tensione e dal carico meccanico.
- Otto scelte di tensione/avvolgimento tra 3V, 6V, 12V e 24V.
- Pacchetti solo motore o motore-e-supporto.
Specifiche
| Articolo | Specificazione |
|---|---|
| Famiglia di modelli | Motore a corrente continua con ingranaggio a magnete permanente spazzolato CHR-GM16-050S / CHR-GM16-050PA |
| Meccanismo | Tutto il treno di ingranaggi in metallo, armatura avvolta in rame, rotazione reversibile |
| Avvolgimenti selezionabili | 3V:11/16;6V:11/13/16;12V:11/34;24V:34 |
| Rapporti nominali | 10:1, 20:1, 35:1, 63:1, 86:1, 115:1, 150:1 /7D, 150:1 /10D, 250:1, 360:1 |
| Riferimento al albero di uscita | Albero D da 3,0 mm, dimensione piatta da 2,50 mm; proiezione di 10,0 ±0,3 mm nel disegno mostrato |
| Disegno meccanico | Riferimento motore/ingranaggio rotondo da 15,5 mm; contenitore motore da 26,9 mm; sezione ingranaggio da 11,0 mm; 1,9 ±0.2 mm retroproiezione |
| Montaggio | 2 xM2.0 x0.4 fori filettati, offset contrassegnato di 9.0 mm; verifica disegno e configurazione |
| Altre dimensioni | 4.0 mm boss anteriore;1.5 mm collare;4.7 mm boss posteriore;0.3 mm caratteristica posteriore;12.1 mm riferimento posteriore |
| Massa del motore | Circa 25 g, dipendente dal rapporto/configurazione |
| Limite di carico del riduttore | Non superare 3.0 kgf.cm coppia di uscita; evitare operazioni in stallo |
Guida alla configurazione
Seleziona la tensione nominale e l'avvolgimento insieme: le versioni di avvolgimento 11, 13, 16 e 34 hanno caratteristiche di velocità/corrente diverse. Un'etichetta generale della famiglia 6-12V non annulla le selezioni di 3V o 24V.Le opzioni 150:1 mantengono gli identificatori 7D e 10D come configurazioni distinte; verificare l'effettivo albero e l'involucro di montaggio prima della lavorazione. Il disegno dell'albero da 10 mm è un riferimento, non una promessa dimensionale per ogni suffisso.
Prestazioni per Tensione e Avvolgimento
La velocità a carico e a vuoto sono condizioni operative diverse. I riferimenti al momento torcenti a carico non sono valutazioni di carico utile. Le unità gf.cm e kgf.cm sono grammo-forza-centimetro e chilogrammo-forza-centimetro di coppia. Ogni tabella utilizza il suo avvolgimento nominato; non applicare una riga di tensione a un'altra versione. Il rapporto 150:1 è il riferimento di prestazione comune per entrambe le scelte di suffisso 150.
3V / Avvolgimento 11
Riferimento motore non ridotto: 4150 rpm / 11170. Corrente a vuoto ≤50 mA; corrente a carico ≤100 mA. Corrente di stallo ≤600 mA.
| Rapporto | giri a vuoto | Momento torcentale(gf.cm) | giri di carico | Riferimento momento di stallo(kgf.cm) |
|---|---|---|---|---|
| 10:1 | 415 | 23 | 365 | ≥0.2 |
| 20:1 | 208 | 46 | 182 | ≥0.4 |
| 35:1 | 119 | 80 | 100 | ≥0.7 |
| 63:1 | 66 | 144 | 57 | ≥1.2 |
| 86:1 | 48 | 197 | 42 | ≥1.7 |
| 115:1 | 36 | 264 | 21 | ≥2.3 |
| 150:1 | 28 | 345 | 24 | Non specificato;3.0 kgf.cm soffitto |
| 250:1 | 17 | 575 | 14 | Non specificato;3.0 kgf.cm soffitto |
| 360:1 | 12 | 828 | 10 | Non specificato;3.0 kgf.cm soffitto |
3V / Avvolgimento16
Riferimento motore non ridotto:10000rpm /1672. Corrente a vuoto ≤90 mA; corrente di carico ≤450 mA. Un limite di corrente di stallo verificato non è stabilito per questo avvolgimento; utilizzare un appropriato limitatore di corrente.
| Rapporto | giri al minuto senza carico | Momento torcentale di carico (kgf.cm) | giri al minuto di carico | Riferimento del momento torcentale di stallo (kgf.cm) |
|---|---|---|---|---|
| 10:1 | 1000 | 0.06 | 600 | 0.2 |
| 20:1 | 500 | 0.11 | 300 | 0.4 |
| 35:1 | 285 | 0.2 | 200 | 0.7 |
| 63:1 | 159 | 0.35 | 110 | 1.2 |
| 86:1 | 115 | 0.5 | 80 | 1.7 |
| 115:1 | 87 | 0.6 | 60 | 2.4 |
| 150:1 | 67 | 0.8 | 45 | Non specificato;3.0 kgf.cm soffitto |
| 250:1 | 40 | 1.25 | 27 | Non specificato;3.0 kgf.cm soffitto |
| 360:1 | 28 | 1.25 | 21 | Non specificato;3.0 kgf.cm soffitto |

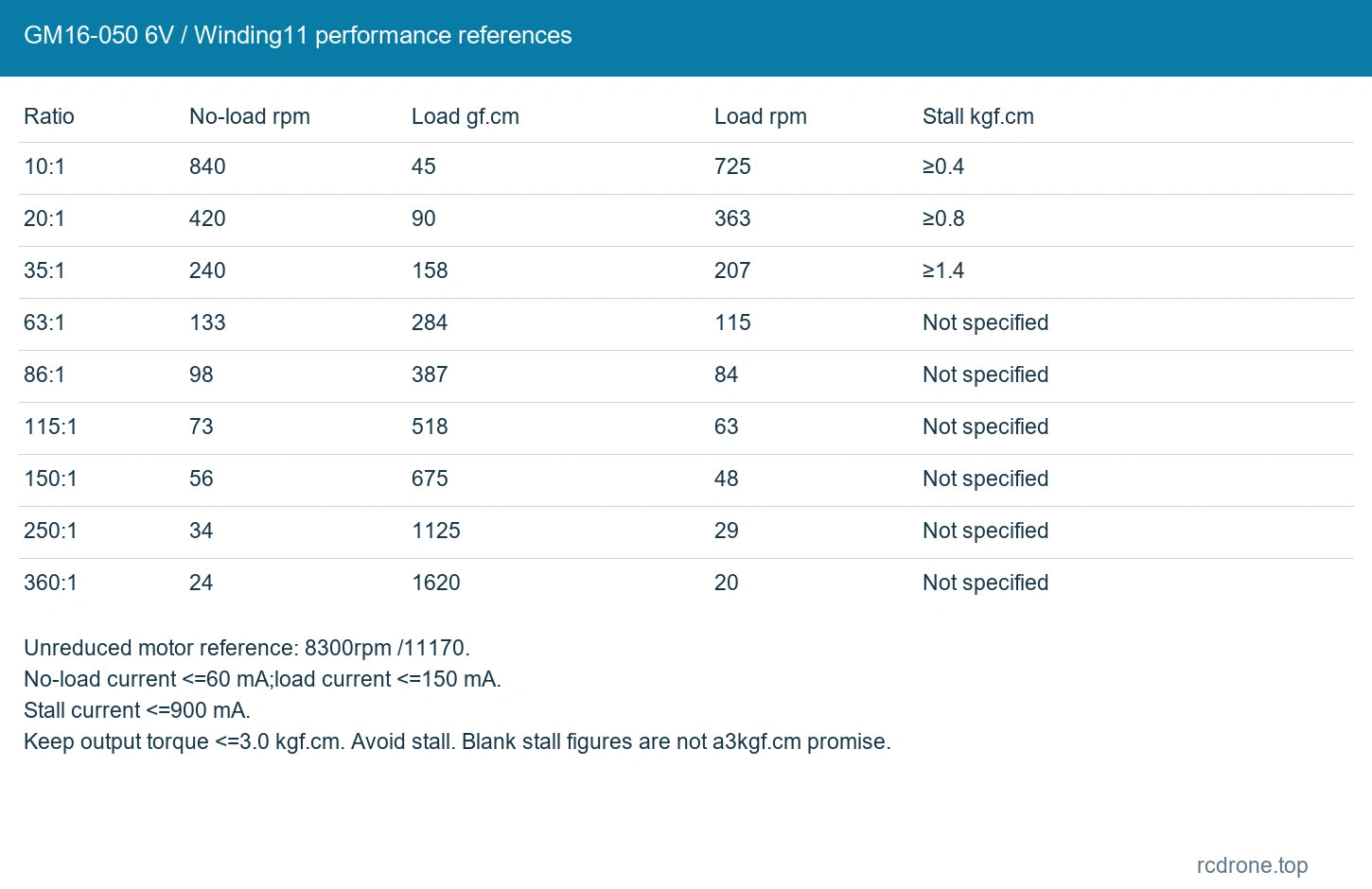

6V / Avvolgimento11
Riferimento motore non ridotto:8300rpm /11170. Corrente a vuoto ≤60 mA; corrente di carico ≤150 mA. Corrente di stallo ≤900 mA.
| Rapporto | giri a vuoto | Momento torcentale di carico (gf.cm) | giri di carico | Momento torcentale di stallo di riferimento (kgf.cm) |
|---|---|---|---|---|
| 10:1 | 840 | 45 | 725 | ≥0.4 |
| 20:1 | 420 | 90 | 363 | ≥0.8 |
| 35:1 | 240 | 158 | 207 | ≥1.4 |
| 63:1 | 133 | 284 | 115 | Non specificato;3.0 kgf.cm soffitto |
| 86:1 | 98 | 387 | 84 | Non specificato;3.0 kgf.cm soffitto |
| 115:1 | 73 | 518 | 63 | Non specificato;3.0 kgf.cm soffitto |
| 150:1 | 56 | 675 | 48 | Non specificato;3.0 kgf.cm soffitto |
| 250:1 | 34 | 1125 | 29 | Non specificato;3.0 kgf.cm soffitto |
| 360:1 | 24 | 1620 | 20 | Non specificato;3.0 kgf.cm soffitto |

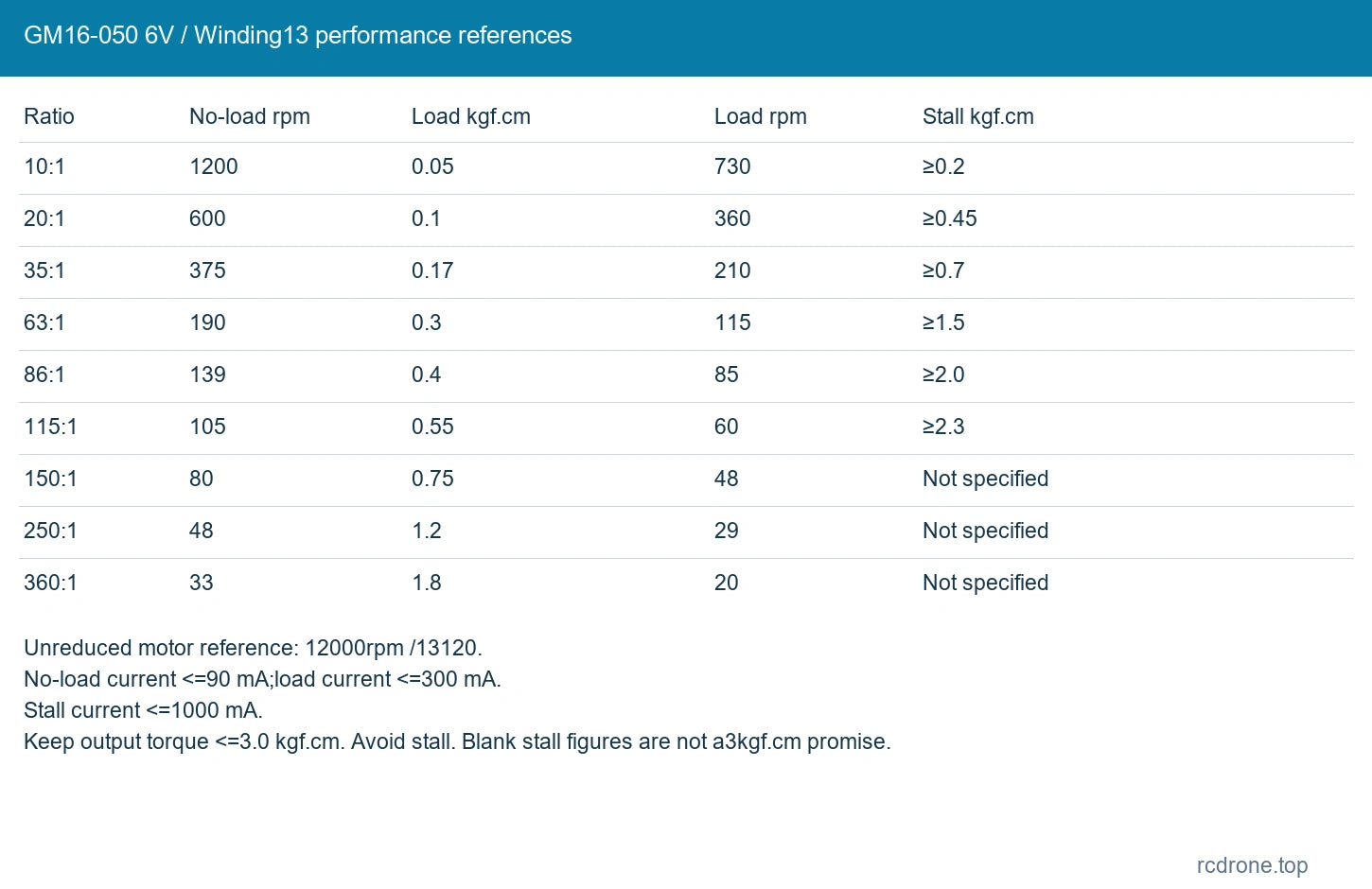

6V / Avvolgimento13
Riferimento motore non ridotto:12000rpm /13120. Corrente a vuoto ≤90 mA; corrente di carico ≤300 mA. Corrente di stallo ≤1000 mA.
| Rapporto | giri a vuoto | Momento torcentale di carico (kgf.cm) | giri di carico | Riferimento del momento torcentale di stallo (kgf.cm) |
|---|---|---|---|---|
| 10:1 | 1200 | 0.05 | 730 | ≥0.2 |
| 20:1 | 600 | 0.1 | 360 | ≥0.45 |
| 35:1 | 375 | 0.17 | 210 | ≥0.7 |
| 63:1 | 190 | 0.3 | 115 | ≥1.5 |
| 86:1 | 139 | 0.4 | 85 | ≥2.0 |
| 115:1 | 105 | 0.55 | 60 | ≥2.3 |
| 150:1 | 80 | 0.75 | 48 | Non specificato;3.0 kgf.cm soffitto |
| 250:1 | 48 | 1.2 | 29 | Non specificato;3.0 kgf.cm soffitto |
| 360:1 | 33 | 1.8 | 20 | Non specificato;3.0 kgf.cm soffitto |

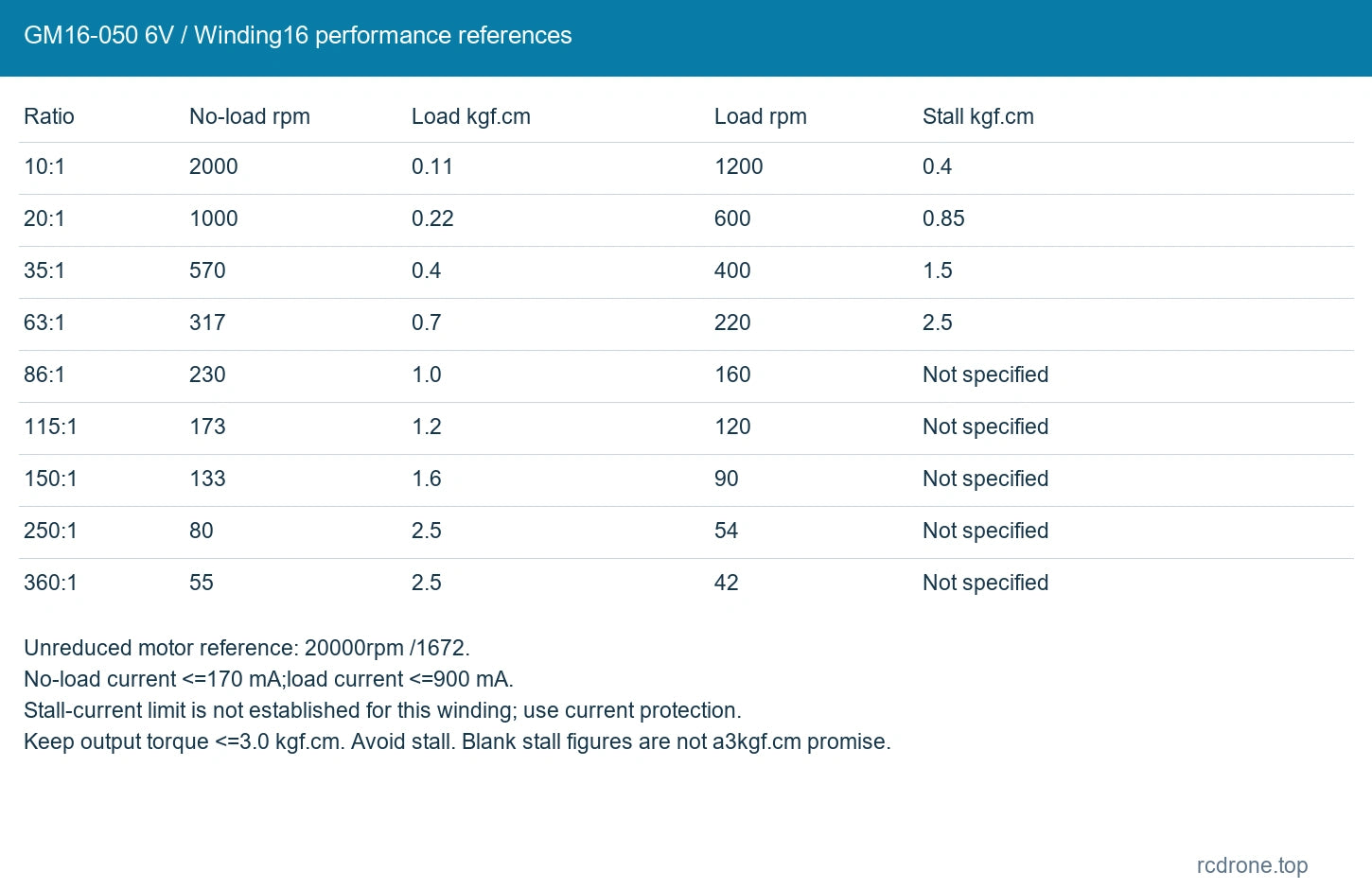

6V / Avvolgimento16
Riferimento motore non ridotto:20000rpm /1672. Corrente a vuoto ≤170 mA; corrente di carico ≤900 mA. Un limite di corrente di stallo verificato non è stabilito per questo avvolgimento; utilizzare un appropriato limitatore di corrente.
| Rapporto | giri a vuoto | Momento torcentale di carico (kgf.cm) | giri di carico | Riferimento momento torcentale di stallo (kgf.cm) |
|---|---|---|---|---|
| 10:1 | 2000 | 0.11 | 1200 | 0.4 |
| 20:1 | 1000 | 0.22 | 600 | 0.85 |
| 35:1 | 570 | 0.4 | 400 | 1.5 |
| 63:1 | 317 | 0.7 | 220 | 2.5 |
| 86:1 | 230 | 1.0 | 160 | Non specificato;3.0 kgf.cm soffitto |
| 115:1 | 173 | 1.2 | 120 | Non specificato;3.0 kgf.cm soffitto |
| 150:1 | 133 | 1.6 | 90 | Non specificato;3.0 kgf.cm soffitto |
| 250:1 | 80 | 2.5 | 54 | Non specificato;3.0 kgf.cm soffitto |
| 360:1 | 55 | 2.5 | 42 | Non specificato;3.0 kgf.cm soffitto |

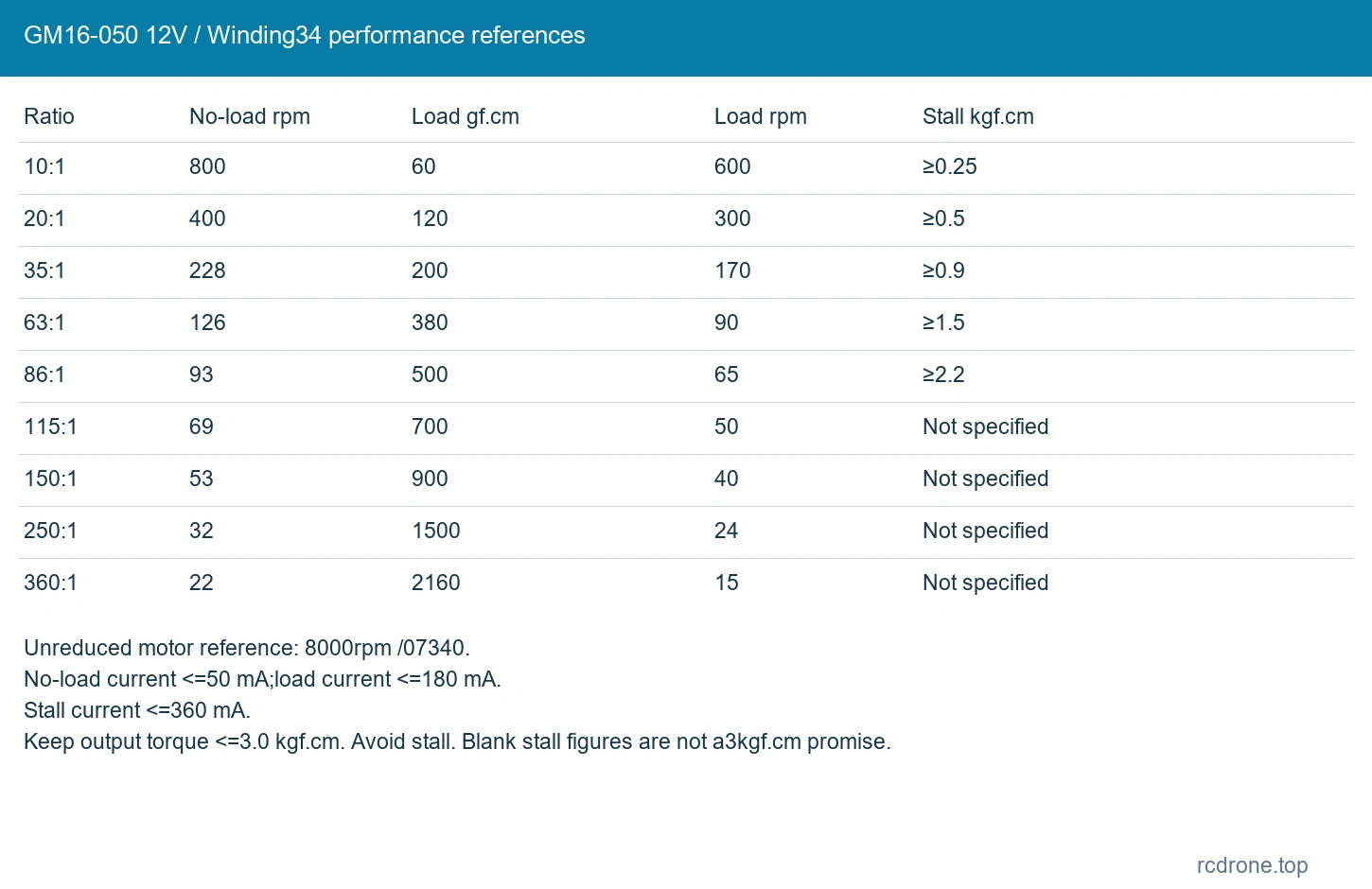

12V / Avvolgimento34
Riferimento motore non ridotto:8000rpm /07340. Corrente a vuoto ≤50 mA; corrente di carico ≤180 mA. Corrente di stallo ≤360 mA.
| Rapporto | giri a vuoto | Momento torcentale di carico (gf.cm) | giri di carico | Riferimento del momento torcentale di stallo (kgf.cm) |
|---|---|---|---|---|
| 10:1 | 800 | 60 | 600 | ≥0.25 |
| 20:1 | 400 | 120 | 300 | ≥0.5 |
| 35:1 | 228 | 200 | 170 | ≥0.9 |
| 63:1 | 126 | 380 | 90 | ≥1.5 |
| 86:1 | 93 | 500 | 65 | ≥2.2 |
| 115:1 | 69 | 700 | 50 | Non specificato;3.0 kgf.cm soffitto |
| 150:1 | 53 | 900 | 40 | Non specificato;3.0 kgf.cm soffitto |
| 250:1 | 32 | 1500 | 24 | Non specificato;3.0 kgf.cm soffitto |
| 360:1 | 22 | 2160 | 15 | Non specificato;3.0 kgf.cm soffitto |

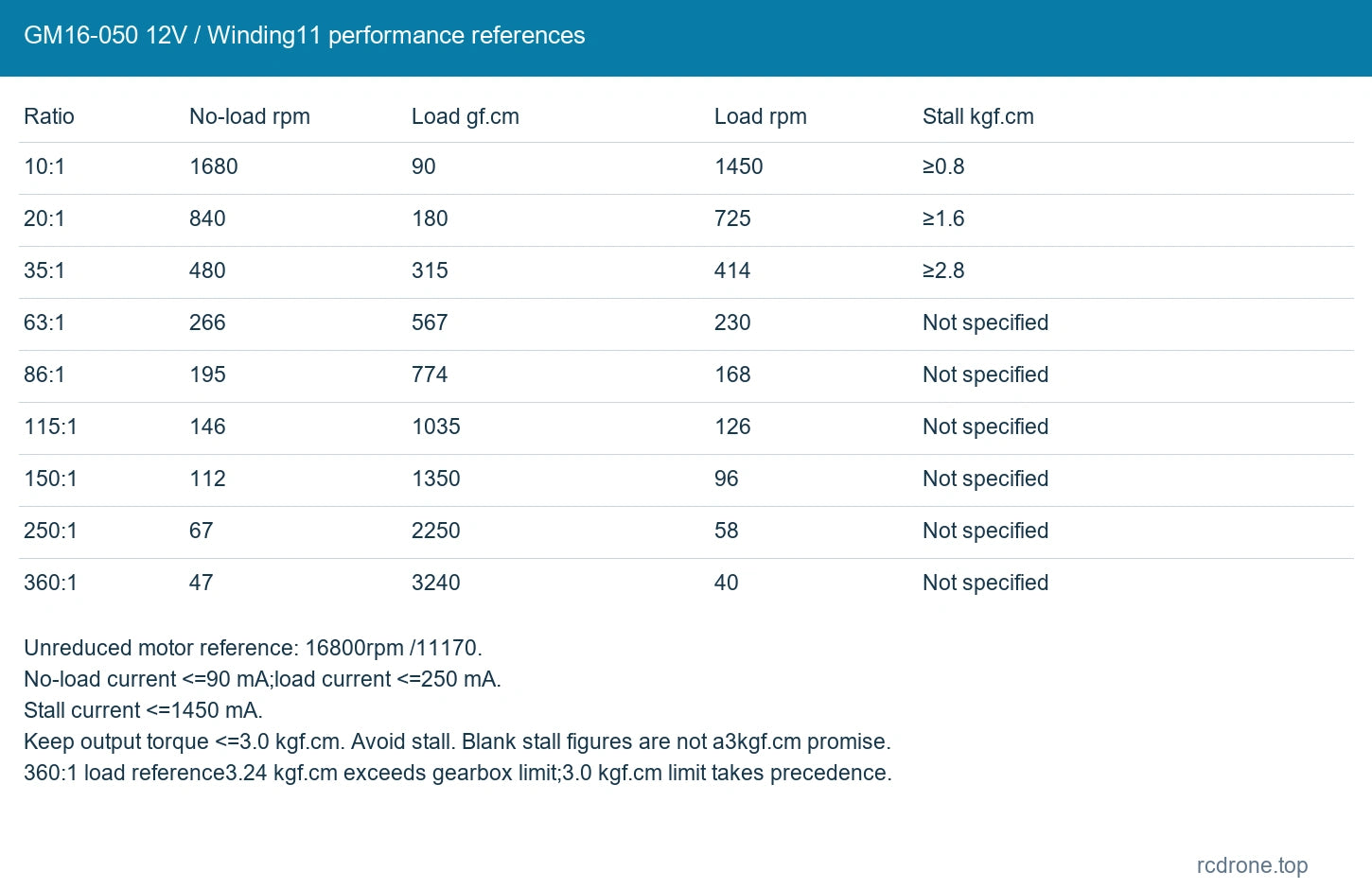

12V / Winding11
Riferimento motore non ridotto:16800rpm /11170. Corrente a vuoto ≤90 mA; corrente di carico ≤250 mA. Corrente di stallo ≤1450 mA.
| Rapporto | giri a vuoto | Momento torcentale di carico (gf.cm) | giri di carico | Riferimento del momento torcentale di stallo (kgf.cm) |
|---|---|---|---|---|
| 10:1 | 1680 | 90 | 1450 | ≥0.8 |
| 20:1 | 840 | 180 | 725 | ≥1.6 |
| 35:1 | 480 | 315 | 414 | ≥2.8 |
| 63:1 | 266 | 567 | 230 | Non specificato;3.0 kgf.cm soffitto |
| 86:1 | 195 | 774 | 168 | Non specificato;3.0 kgf.cm soffitto |
| 115:1 | 146 | 1035 | 126 | Non specificato;3.0 kgf.cm soffitto |
| 150:1 | 112 | 1350 | 96 | Non specificato;3.0 kgf.cm soffitto |
| 250:1 | 67 | 2250 | 58 | Non specificato;3.0 kgf.cm soffitto |
| 360:1 | 47 | 3240 | 40 | Non specificato;3.0 kgf.cm soffitto |
24V / Avvolgimento34
Riferimento motore non ridotto:16000rpm /07340. Corrente a vuoto ≤75 mA; corrente di carico ≤200 mA. Corrente di stallo ≤500 mA.
| Rapporto | Giri a vuoto | Momento torcentale di carico(kgf.cm) | Giri di carico | Riferimento del momento torcentale di stallo(kgf.cm) |
|---|---|---|---|---|
| 10:1 | 1600 | 0.09 | 1200 | ≥0.4 |
| 20:1 | 800 | 0.18 | 600 | ≥0.8 |
| 35:1 | 456 | 0.32 | 340 | ≥1.3 |
| 63:1 | 252 | 0.55 | 180 | ≥2.5 |
| 86:1 | 185 | 0.75 | 130 | Non specificato;3.0 kgf.cm soffitto |
| 115:1 | 138 | 1.0 | 100 | Non specificato;3.0 kgf.cm soffitto |
| 150:1 | 106 | 1.35 | 80 | Non specificato;3.0 kgf.cm soffitto |
| 250:1 | 64 | 2.0 | 58 | Non specificato;3.0 kgf.cm soffitto |
| 360:1 | 44 | 2.0 | 30 | Non specificato;3.0 kgf.cm soffitto |
Mantenere la coppia di uscita a 3.0 kgf.cm. Il riferimento di carico 12V/winding11, 360:1 è3240 gf.cm(3.24 kgf.cm), sopra quel limite meccanico; il limite del cambio 3.0 kgf.cm ha la precedenza. Non utilizzare il riferimento più alto come carico operativo consentito. I valori di stallo individuali vuoti non sono una coppia di stallo promessa3 kgf.cm . Evitare lo stallo continuo e consentire il raffreddamento e il ciclo di lavoro.
Dimensioni Meccaniche e Montaggio

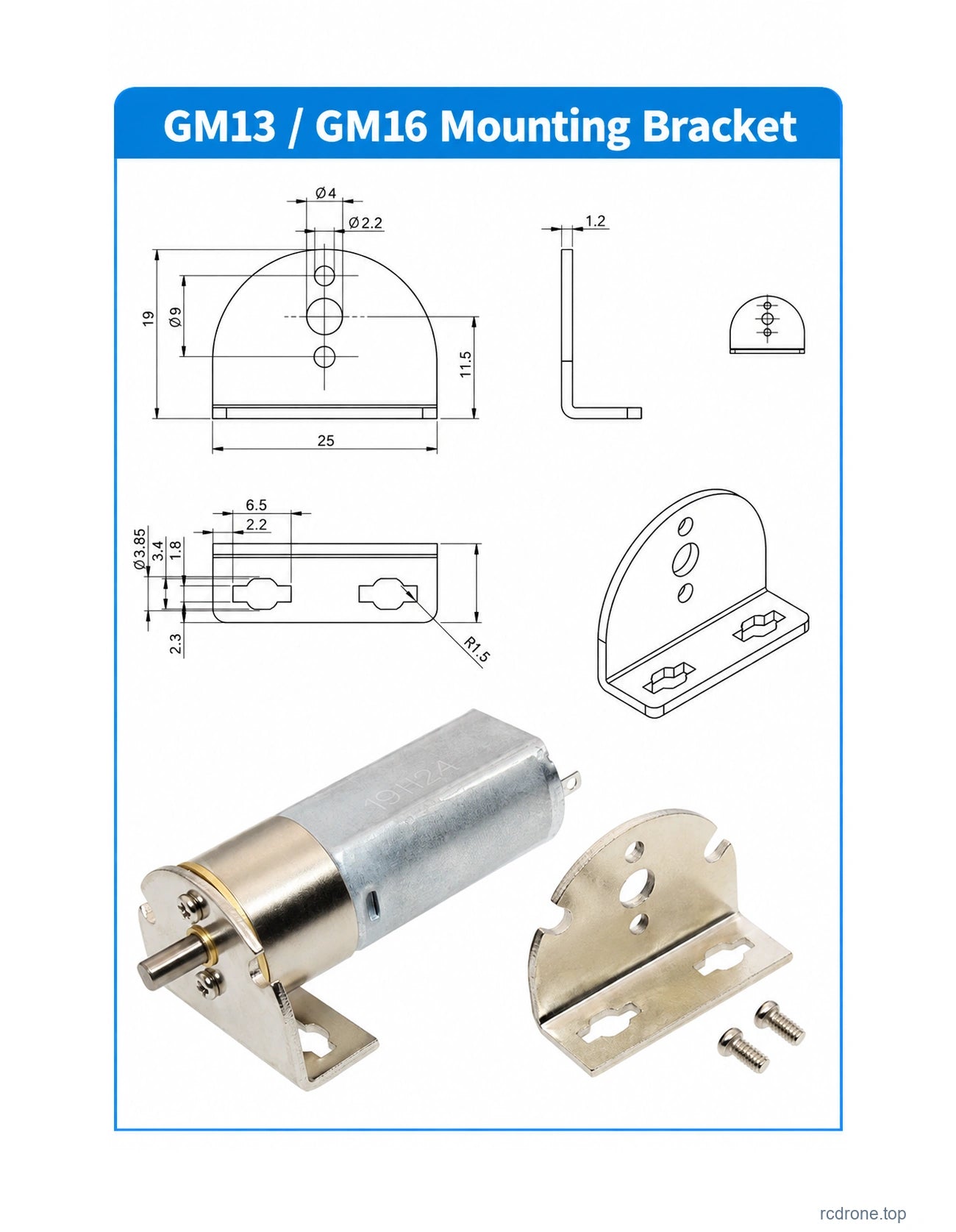

Tutte le dimensioni sono in millimetri. Confermare il rapporto/suffisso scelto rispetto alla proiezione dell'albero, ai fori di montaggio e allo spazio del terminale posteriore. Il disegno del supporto GM13/GM16 opzionale mostra una larghezza di 25 mm, un'altezza di 19 mm, un riferimento di altezza centrale di 11,5 mm, uno spessore di 1,2 mm, un foro centrale di 4 mm e fori per viti di 2,2 mm. I dettagli della base-slot includono riferimenti di 6,5 mm/2,2 mm, riferimenti di 3,85 mm/3,4 mm/1,8 mm, uno spostamento di 2,3 mm e angoli R1,5.
Controllo della Velocità e Cablaggio
Utilizzare la tensione del motore selezionata. Invertire la polarità DC inverte la rotazione; il disegno posteriore segna il terminale positivo con un segno rosso.Un controller di velocità DC può essere utilizzato solo entro i propri limiti di tensione/corrente e la valutazione del motore. Il controller opzionale illustrato è un riferimento di famiglia, non incluso in nessuno dei pacchetti: corrente di ingresso inferiore a 2A, alimentazione 2.2-12V e uscita regolabile 1.8-12V sono i suoi riferimenti illustrativi. Non è appropriato assumere che questo controller supporti l'opzione del motore a 24V. Non collegare mai un controller di velocità per motori DC direttamente a 220V AC.
Applicazioni
Utilizzare il motore per piccoli meccanismi di alimentazione, dispositivi di bloccaggio/posizionamento compatti e automazione di hobby o strumenti. Scegliere l'avvolgimento e il rapporto in base al carico effettivo, alla velocità e al ciclo di lavoro.
Cosa è incluso
Un motore a ingranaggi GM16-050 selezionato. Il pacchetto Motore + Supporto aggiunge un supporto di montaggio e le due viti fotografate. Un controller di velocità, alimentatore, cablaggio e meccanismo di applicazione completo non sono inclusi.Le immagini di costruzione mostrano parti interne per riferimento, non componenti aggiuntivi sciolti.
Operazione
Controllare il montaggio e l'alimentazione elettrica prima dell'accensione. Iniziare con un carico leggero e aumentare gradualmente. Mantenere i carichi dell'albero entro i limiti del motore, evitare impatti forti e non forzare l'albero di uscita. La tensione, la velocità, il carico e il tempo di funzionamento influenzano il calore; utilizzare una ventilazione adeguata e protezione da corrente.
FAQ
Ogni avvolgimento può utilizzare 12V?
No. Selezionare e fornire l'avvolgimento nominato da 3V, 6V, 12V o 24V; le loro tabelle di prestazione sono diverse.
Il pacchetto del supporto include un controllore di velocità?
No. Include solo il motore, il supporto e due viti.
Le dimensioni 7D e 10D sono intercambiabili?
Sono identificatori di configurazione separati 150:1. Confermare il dettaglio effettivo dell'albero e del montaggio prima di installarne uno.
Il riferimento 12V/11 winding360:1 può essere utilizzato sopra 3 kgf.cm?
No. Il limite meccanico del riduttore rimane 3.0 kgf.cm anche se un riferimento di prestazione è più alto.
