CHIHAI CHR-GM37-520 ABHL Motore DC con riduttore e encoder Hall 11 PPR

CHIHAI CHR-GM37-520 ABHL Motore DC con riduttore e encoder Hall 11 PPR

CHIHAI MOTOR

Prezzo normale $31.62 USD
Prezzo normale Prezzo di vendita $31.62 USD
Vendita Esaurito
Tasse incluse. Spedizione calcolato al momento del pagamento.
Connettore e Pacchetto
Tensione
Rapporto di trasmissione
Visualizza i dettagli completi

Panoramica

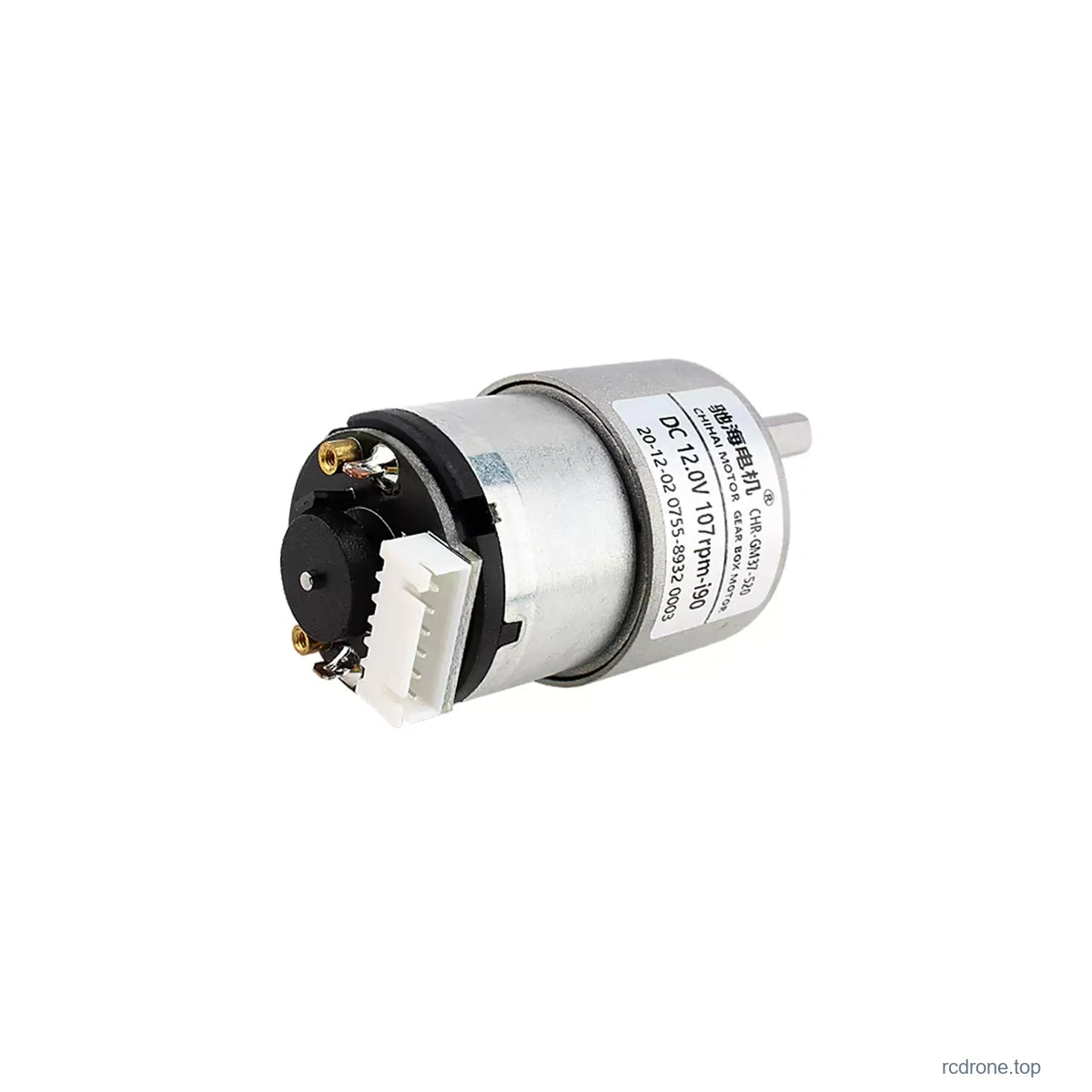

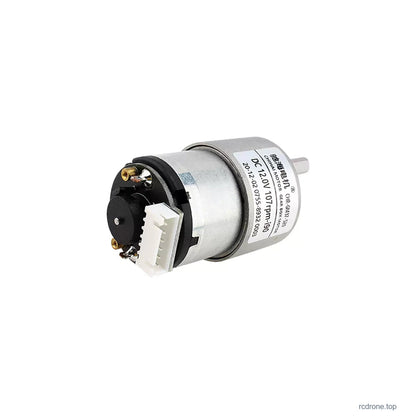

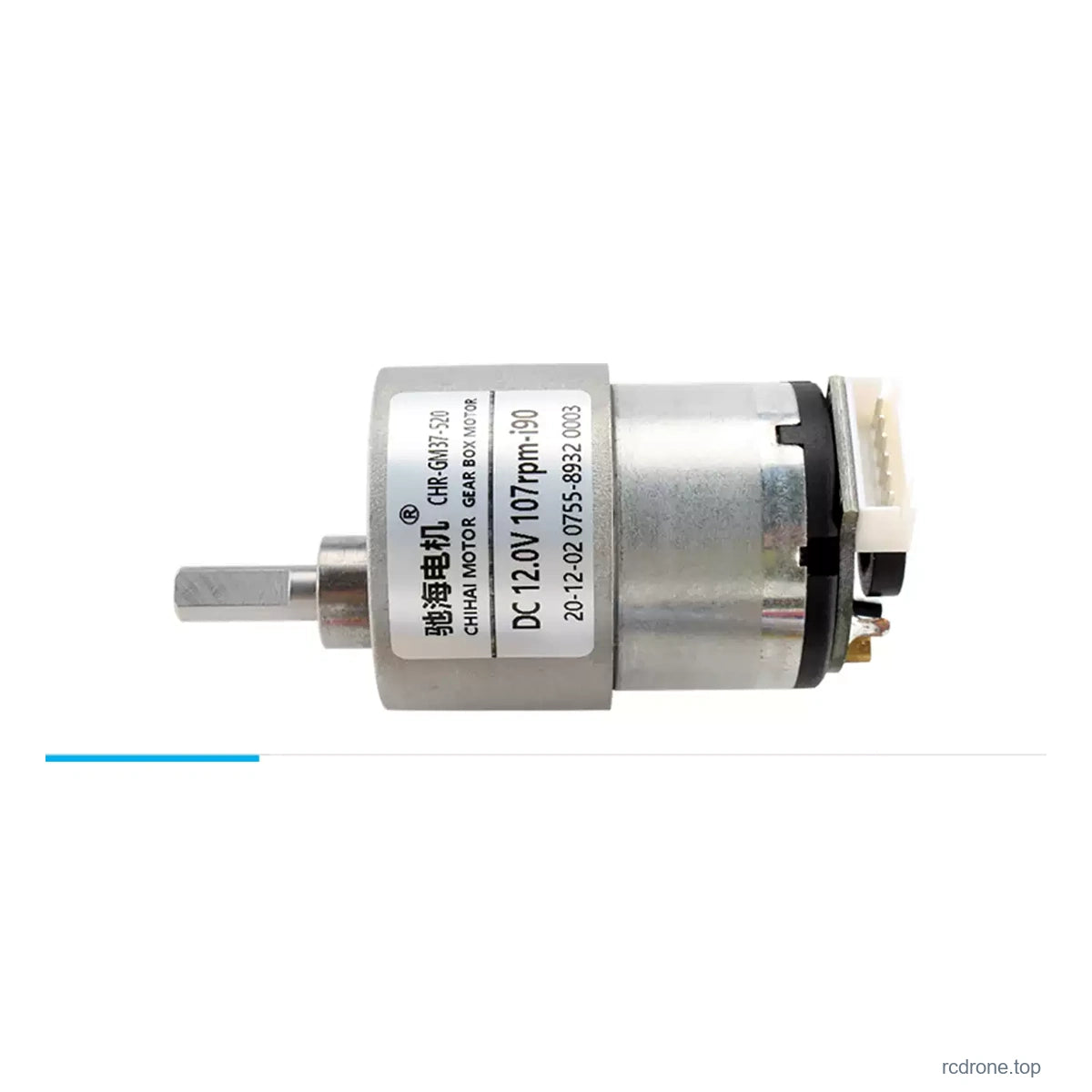

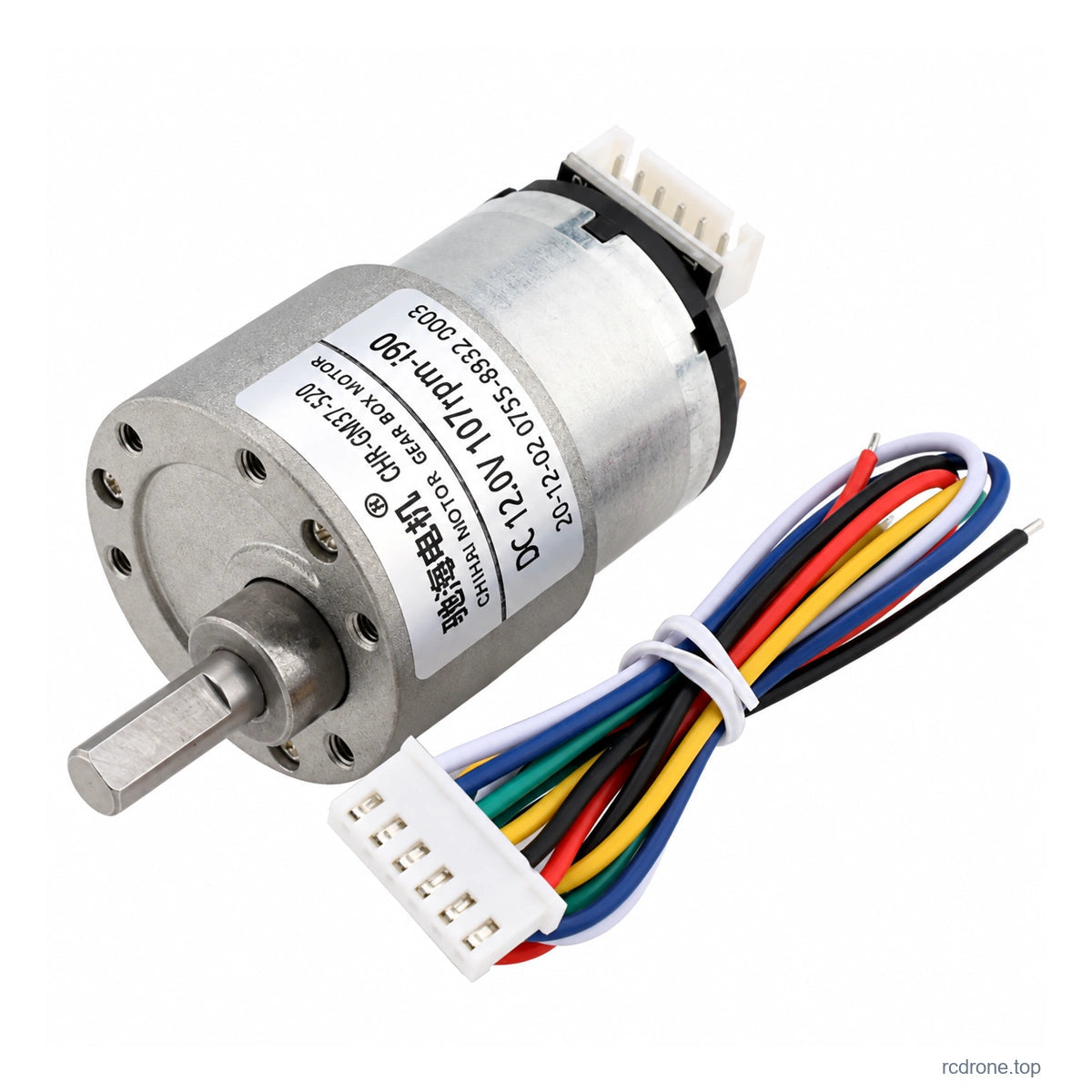

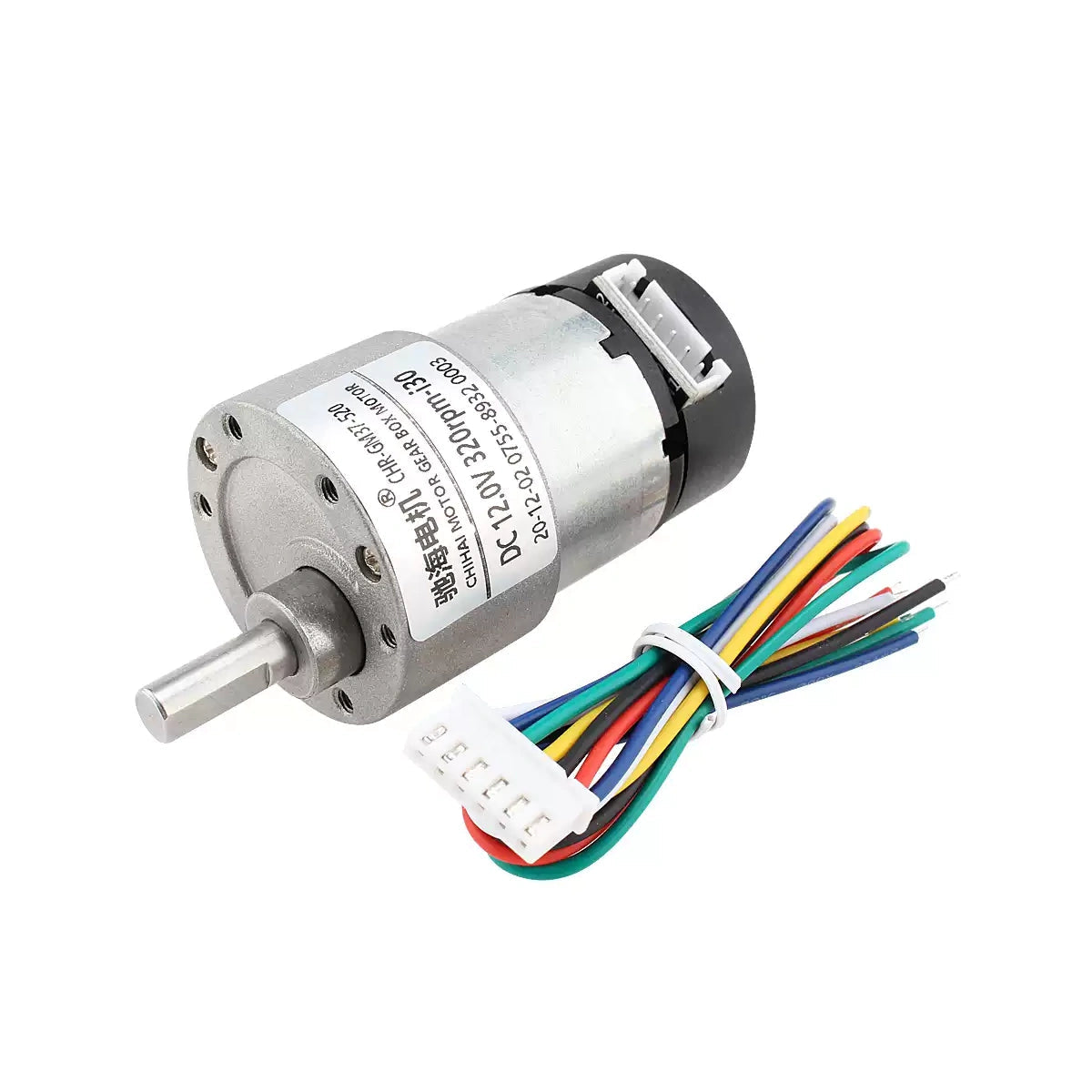

Il CHIHAI MOTOR CHR-GM37-520 ABHL è un motore a ingranaggi DC da 37 mm con un encoder AB Hall da 11 PPR e un albero di uscita a forma di D da 6 mm. Scegli il connettore e il pacchetto, la tensione nominale del motore e il rapporto di trasmissione per i meccanismi di guida robotici che richiedono feedback di velocità o posizione.

Caratteristiche

  • Ingranaggi di riduzione completamente in metallo e avvolgimento del motore in rame.
  • Azionamento DC a spazzole reversibile con segnali encoder AB separati.
  • Configurazioni dell'encoder PH2.0, XH2.54 e XH2.54 coperto.
  • Pacchetti solo motore, supporto di montaggio, ruota da 65 mm e ruota da 80 mm.

Specifiche

Articolo Specificazione
Modello CHR-GM37-520 ABHL / JGB37-520
Design Motore DC a spazzola, ingranaggi di riduzione in metallo, avvolgimento in rame, rotazione reversibile
Alimentazione del motore selezionabile 6V, 12V o 24V DC; abbinare la versione selezionata
Diametro del riduttore 37 mm
Albero di uscita Albero D da 6 mm; proiezione 21 ± 0.5 mm; lunghezza piatta 12 mm; dimensione piatta 5.4 +0/-0.1 mm
Riferimento del corpo del motore 32.8 mm di diametro; 23 mm di lunghezza della canna
Montaggio Sei fori filettati M3 su un cerchio di passo di 31 mm; il disegno include annotazione 6-120°; confermare l'orientamento dei fori dal disegno prima della lavorazione
Massa netta del motore Circa 152 g; varia in base al rapporto
Opzioni di rapporto nominale 6:1, 10:1, 18:1, 30:1, 50:1, 90:1, 150:1, 270:1, 450:1
Encoder AB incrementale magnetico Hall, risoluzione di base dell'albero del motore 11 PPR; 22 poli / 11 coppie di poli
Alimentazione dell'encoder DC separato 3.3V o DC 5V
Uscita Segnali AB a onda quadra, resistori di pull-up/formazione a bordo; frequenza di risposta 100 kHz

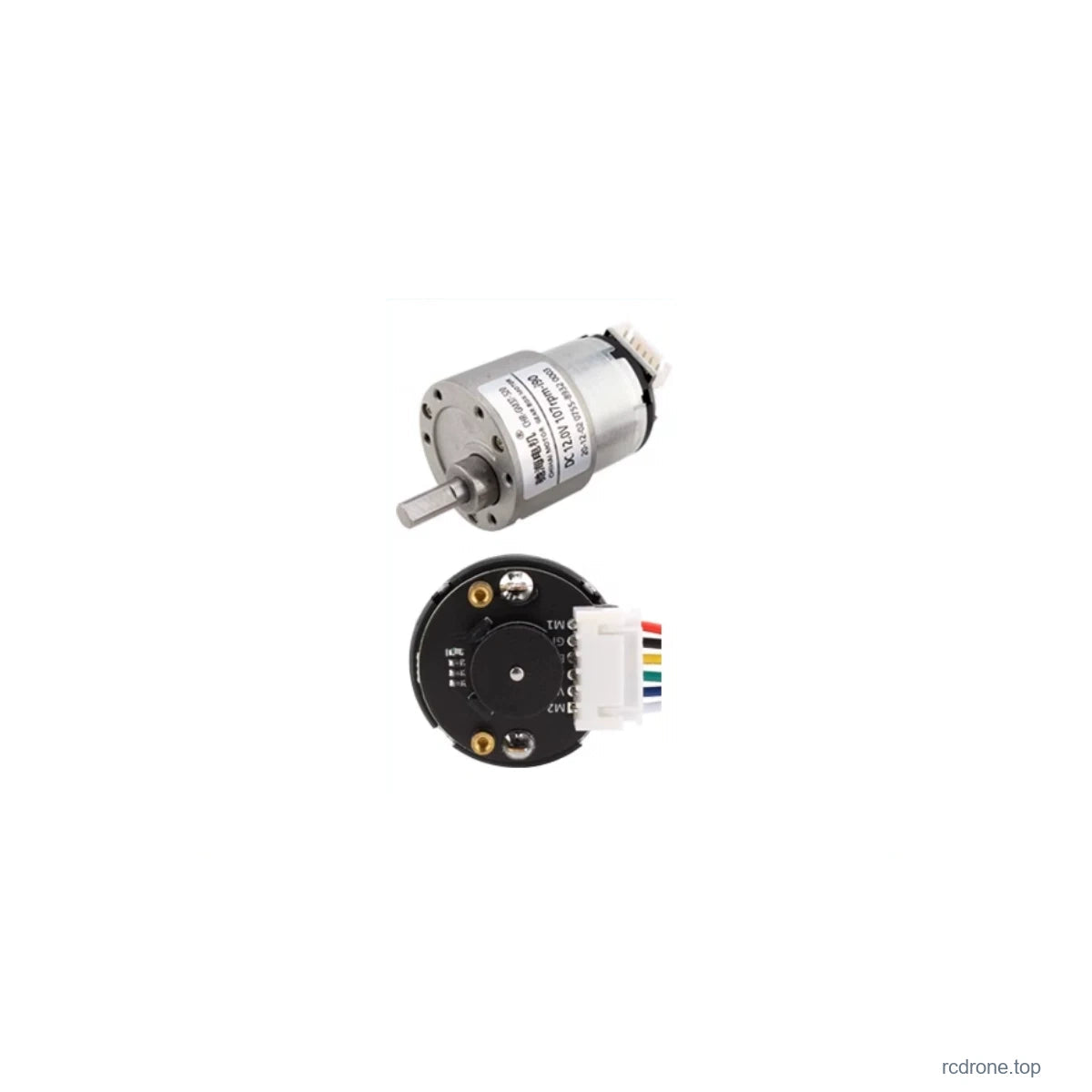

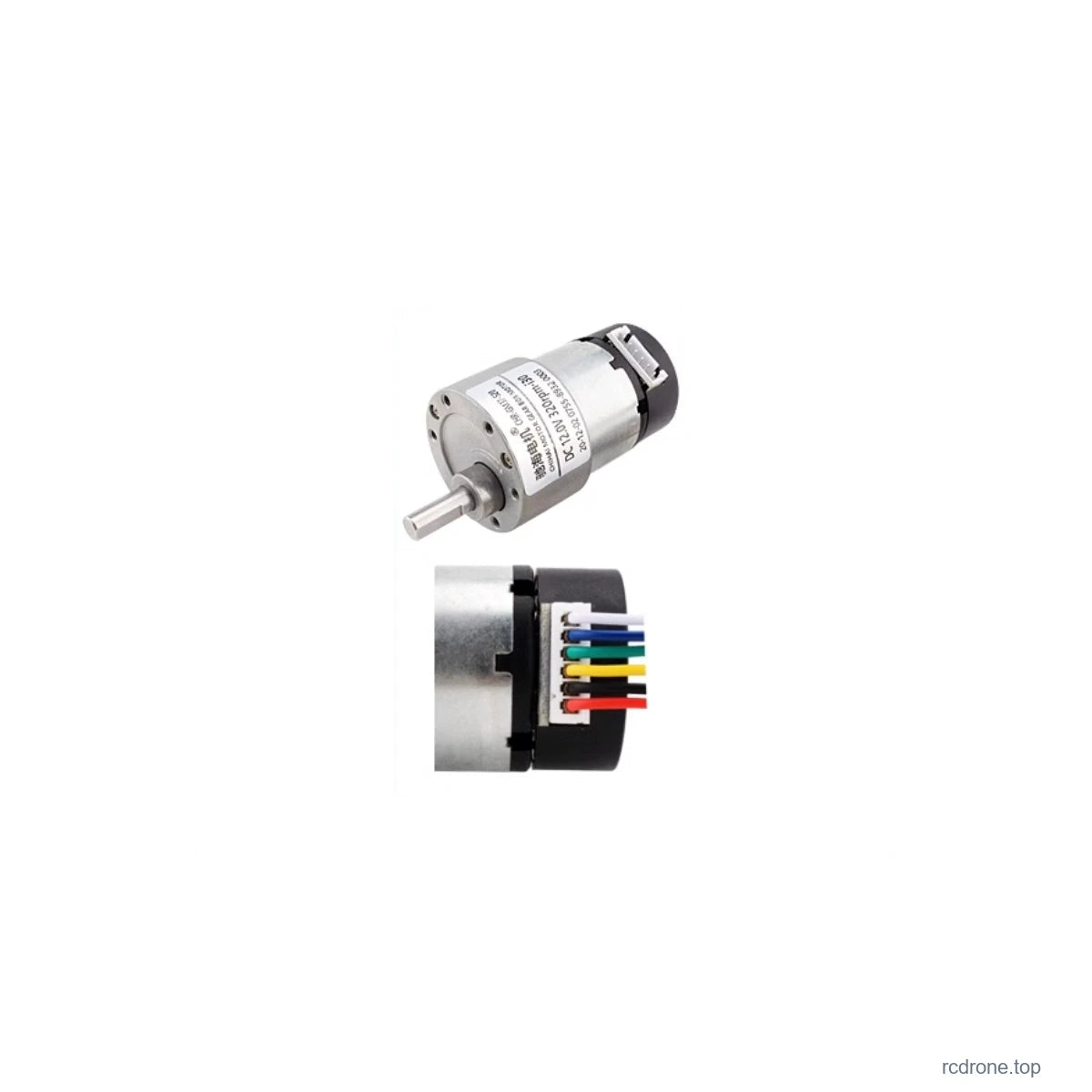

Connessioni PH2.0 sei pin, XH2.54 sei pin, o XH2.54 con copertura dell'encoder
Cavo incluso Set di cavi di connessione a sei fili corrispondente

Rapporto e Riferimenti Meccanici

I nomi del selettore 6:1 e 18:1 corrispondono alle colonne di riferimento 6.3:1 e 18.8:1. I rapporti sono nominali; la colonna 18.8:1 elenca 207 impulsi di uscita/rivoluzione, un riferimento arrotondato. I conteggi del decoder dipendono dal metodo di conteggio dei bordi.

Rapporto di riferimento Lunghezza del riduttore L (mm) Impulsi di uscita/rivoluzione
6.3 19 69.3
10 19 110
18.8 21.5 207
30 21.5 330
50 24 550
90 24 990
150 26.5 1650
270 26.5 2970
450 29 4950

Prestazioni Elettriche

I valori si applicano alla tensione e al rapporto nominati. La coppia nominale e la coppia di stallo sono distinte; non operare in stallo. La coppia non è una valutazione del carico utile. Le colonne kgf·cm e N·m sono valori di riferimento arrotondati indipendentemente, non conversioni esatte.

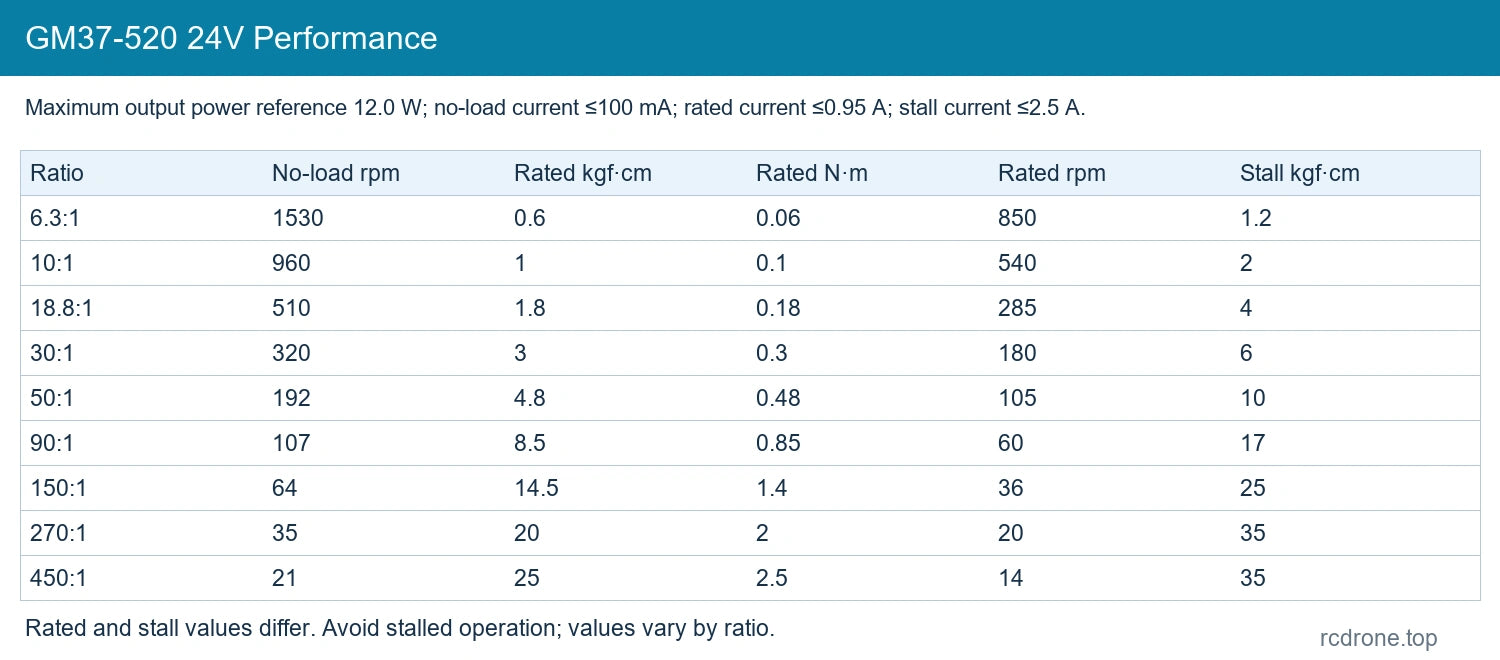

24V

Potenza massima di uscita di riferimento 12.0 W; corrente a vuoto ≤100 mA; corrente nominale ≤0.95 A; corrente di stallo ≤2.5 A.

Rapporto giri al minuto senza carico Rated kgf·cm Rated N·m Rated rpm Stallo kgf·cm
6.3:1 1530 0.6 0.06 850 1.2
10:1 960 1 0.1 540 2
18.8:1 510 1.8 0.18 285 4
30:1 320 3 0.3 180 6
50:1 192 4.8 0.48 105 10
90:1 107 8.5 0.85 60 17
150:1 64 14.5 1.4 36 25
270:1 35 20 2 20 35
450:1 21 25 2.5 14 35

12V

Potenza massima di uscita di riferimento 7.0 W; corrente a vuoto ≤160 mA; corrente nominale ≤1.2 A; corrente di stallo ≤3.5 A.

Rapporto giri a vuoto Rated kgf·cm Rated N·m giri nominali Stallo kgf·cm
6.3:1 1530 0.6 0.06 850 1.2
10:1 960 1 0.1 540 2
18.8:1 510 1.8 0.18 285 4
30:1 320 3 0.3 180 6
50:1 192 4.8 0.48 105 10
90:1 107 8.5 0.85 60 17
150:1 64 14.5 1.4 36 25
270:1 35 20 2 20 35
450:1 21 25 2.5 14 35

6V

Potenza massima di uscita di riferimento 2.0 W; corrente a vuoto ≤100 mA; corrente nominale ≤0.35 A; corrente di stallo ≤1.7 A.

Rapporto giri a vuoto Rated kgf·cm Rated N·m Rated rpm Stallo kgf·cm
6.3:1 760 0.2 0.02 570 0.7
10:1 480 0.3 0.03 360 1
18.8:1 205 0.6 0.06 192 1.9
30:1 160 1 0.1 120 3
50:1 95 3 0.3 72 5.5
90:1 53 4.8 0.48 40 9
150:1 32 8.6 0.86 24 16
270:1 18 14 1.4 13 30
450:1 10 20 2 8 35

Cablaggio e Feedback dell'Encoder

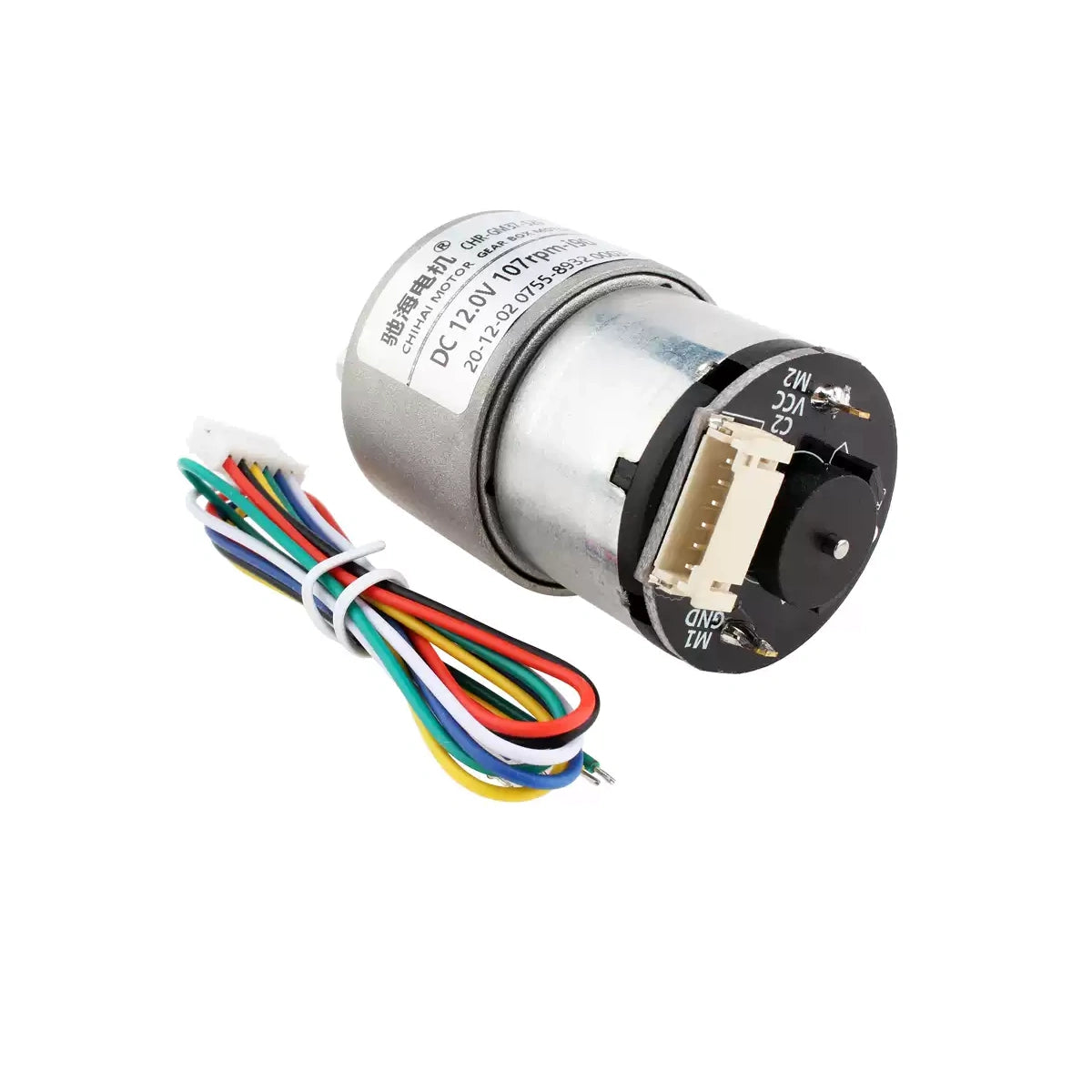

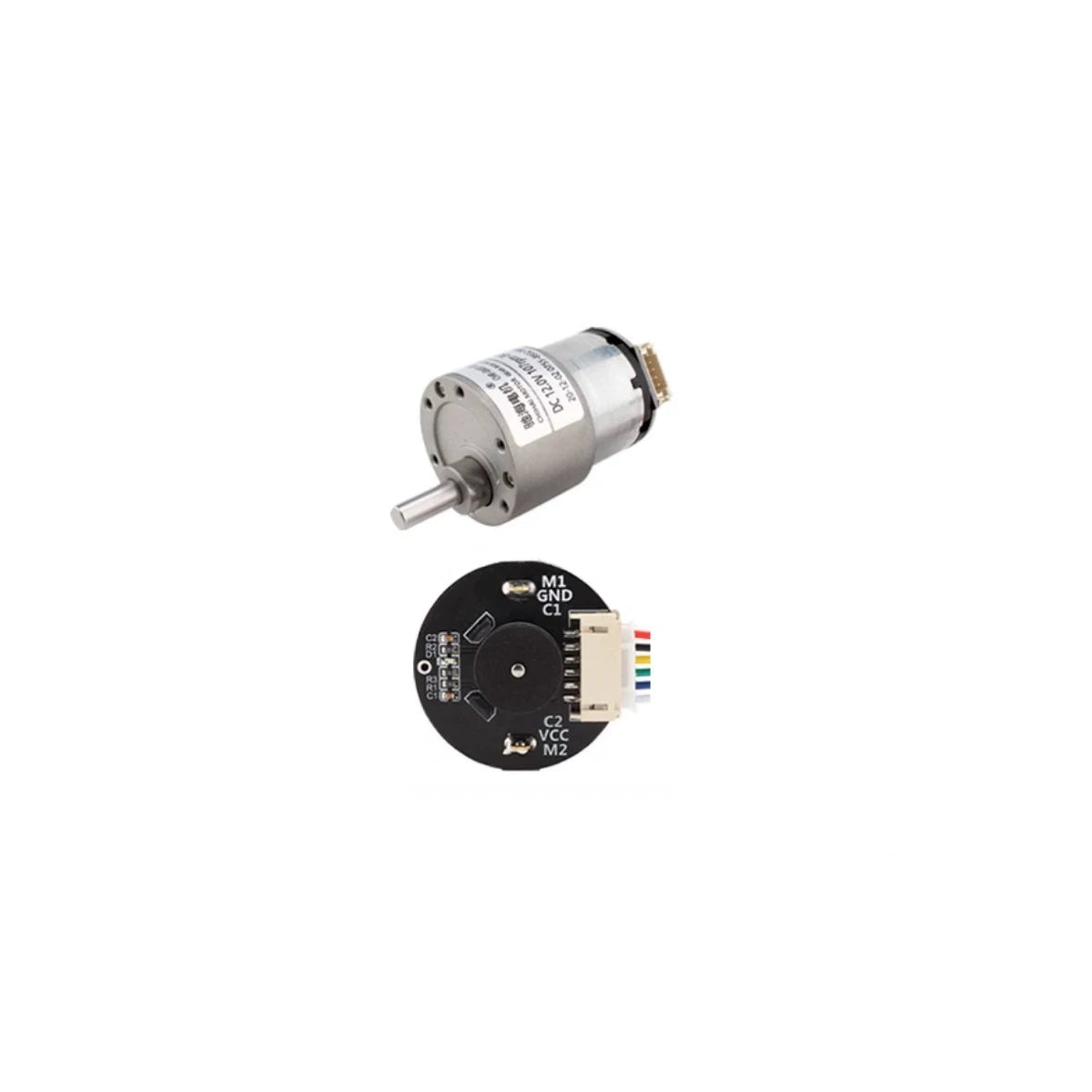

Utilizzare le etichette PCB e l'orientamento del connettore corrispondente. L'ordine dei terminali nel diagramma è M1, GND, C2, C1, VCC, M2. M1/M2 alimentano il motore alla tensione selezionata; invertire la loro polarità per invertire la rotazione.GND è il terreno dell'encoder, C2 è il canale B, C1 è il canale A e VCC è l'alimentazione separata dell'encoder a 3.3V/5V. Non collegare l'alimentazione del motore a 12V o 24V a VCC dell'encoder. I colori dei fili e l'orientamento del connettore variano tra le configurazioni PH e XH; non assumere un pinout di colore condiviso.

Il valore di 11 PPR è la risoluzione di base dell'albero del motore. I impulsi dell'albero di uscita sono uguali alla risoluzione di base moltiplicata per il rapporto di trasmissione effettivo; i conteggi dei bordi in quadratura dipendono dal decodificatore esterno. È necessario un driver di motore esterno adeguato e un controller di feedback per il funzionamento in anello chiuso.

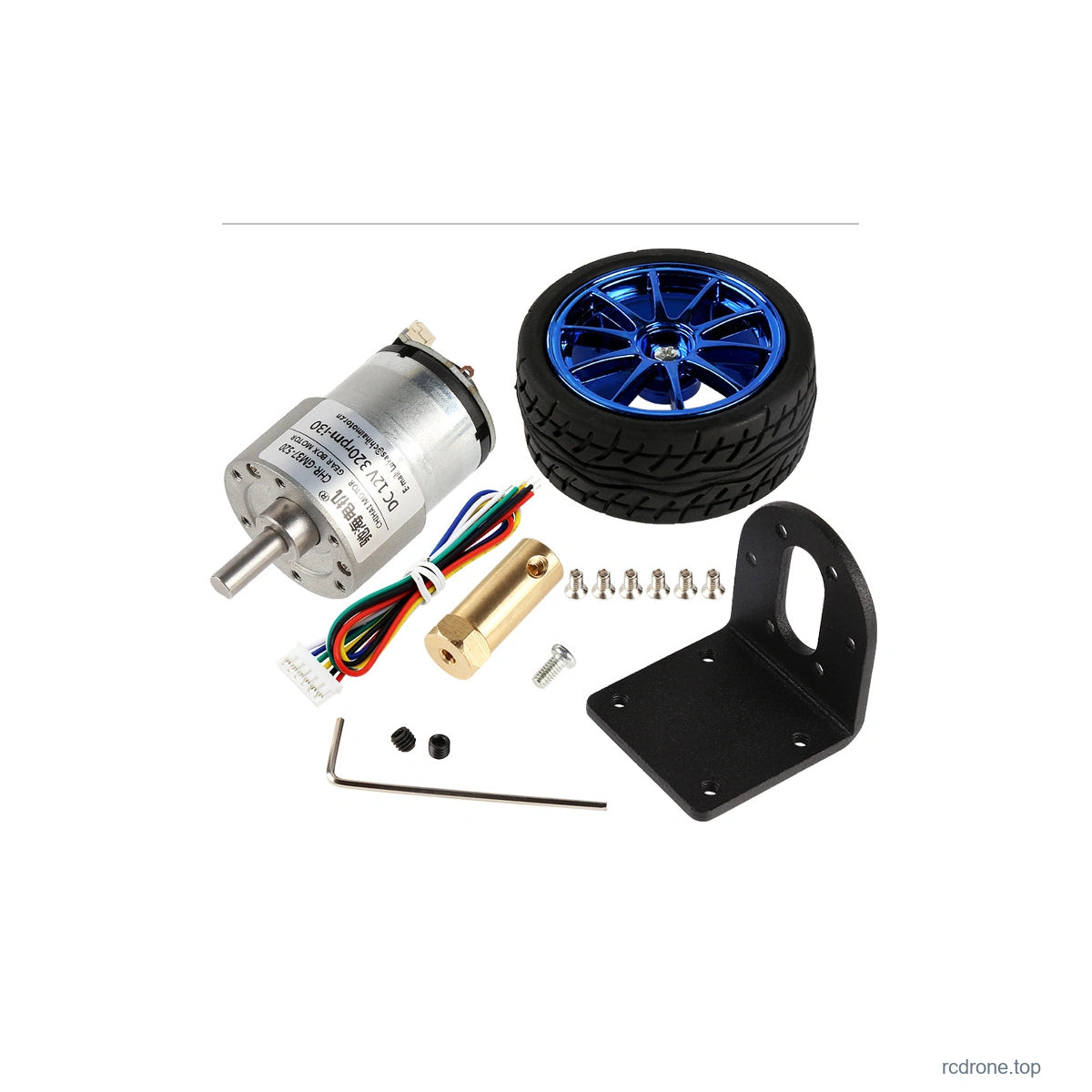

Pacchetti Ruota e Supporto

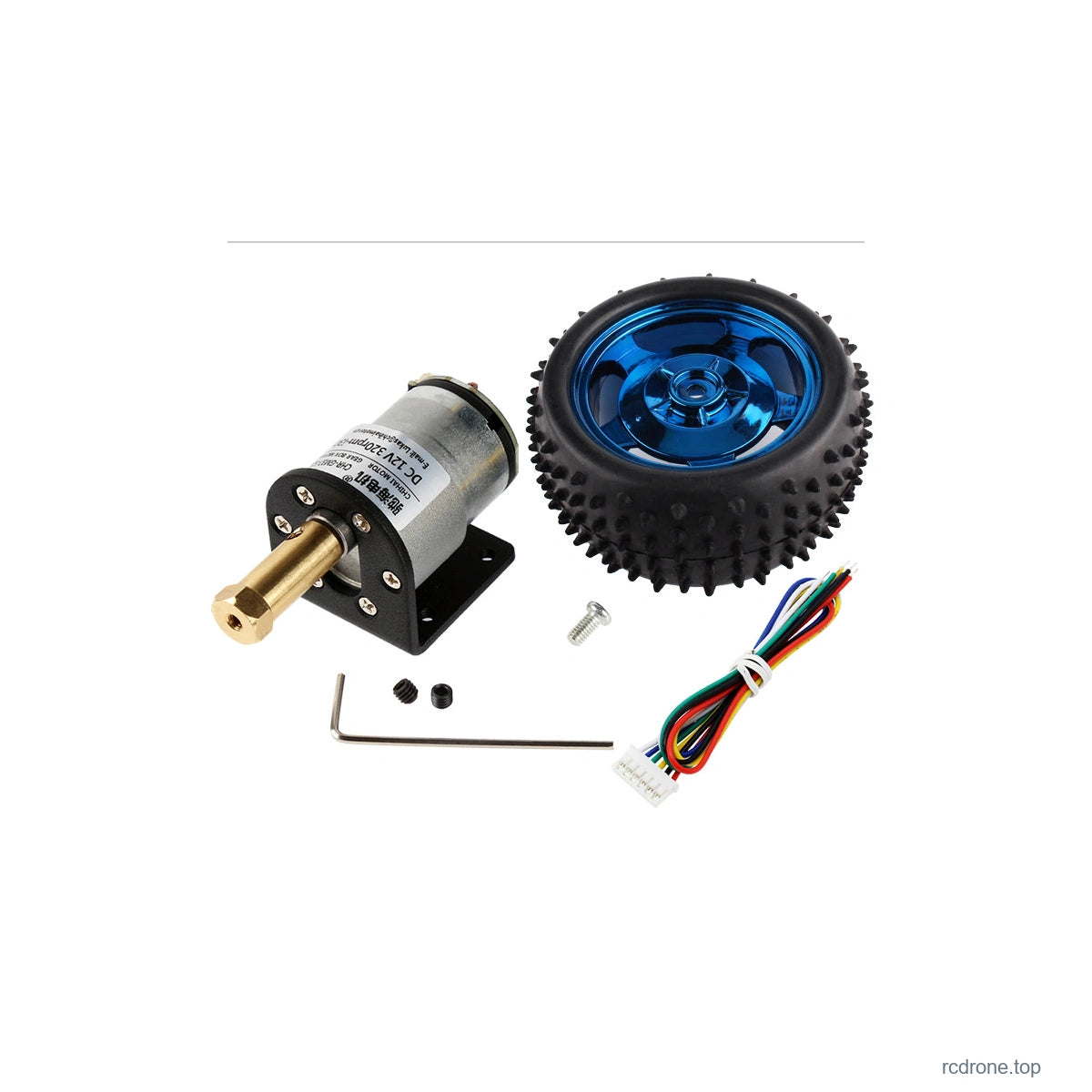

L'opzione supporto aggiunge un supporto di montaggio. I kit ruota includono il motore selezionato, una ruota, un supporto, un accoppiamento e l'hardware di installazione mostrato. Il riferimento della ruota da 65 mm è largo 27 mm; il riferimento da 80 mm è largo 35 mm. L'arte della ruota mostra esempi alternativi di battistrada/colore; queste non sono opzioni selezionabili separatamente e non è garantito alcun colore specifico del battistrada o del cerchio.La fotografia dell'assemblaggio da 80 mm include un supporto, anche se le sue parti sono mostrate separatamente nella fotografia da 65 mm.

Applicazioni

  • Sviluppo di robot a auto-bilanciamento e a trazione differenziale utilizzando elettronica di controllo esterna.
  • Carrelli di ispezione, robot seguire linea e piattaforme mobili compatte.
  • Posizionamento della telecamera e meccanismi di sollevamento motorizzati all'interno delle valutazioni di motore selezionate.

Cosa è incluso

Un motore a ingranaggio encoder selezionato e cavo corrispondente; parti del supporto aggiuntivo o del kit ruote solo come nominato nel pacchetto selezionato. Un kit ruote è un kit a motore singolo, non un set di robot a due ruote. L'alimentatore, il driver del motore, il contatore dell'encoder, il controller e il robot completo non sono inclusi.

Installazione

Confermare le etichette dei pin del connettore selezionato, l'adattamento dell'albero e il disegno di montaggio prima di applicare alimentazione o lavorare un supporto. Il motore coperto ha un involucro posteriore diverso.Evitare il sovraccarico, il rallentamento prolungato e la forzatura dell'albero di uscita.

FAQ

È 11 PPR la risoluzione all'uscita del riduttore?

No. È la risoluzione di base dell'albero del motore; moltiplicare per il rapporto di riduzione effettivo per i impulsi di uscita, quindi tenere conto del metodo di conteggio del decodificatore.

Può l'alimentazione VCC dell'encoder utilizzare l'alimentazione del motore?

Solo un'alimentazione per encoder regolata a 3.3V o 5V è specificata. Mantenerla separata dal circuito del motore selezionato a 6V, 12V o 24V.

Un kit ruote contiene due motori?

No. Ogni pacchetto selezionato contiene un motore e una ruota con i pezzi di montaggio corrispondenti mostrati.

Cosa cambia con l'opzione del connettore?

Scegliere PH2.0 sei pin, XH2.54 sei pin, o XH2.54 con una copertura protettiva per l'encoder. Abbinare le etichette del cavo e della scheda per la versione selezionata.

Dettagli Visivi

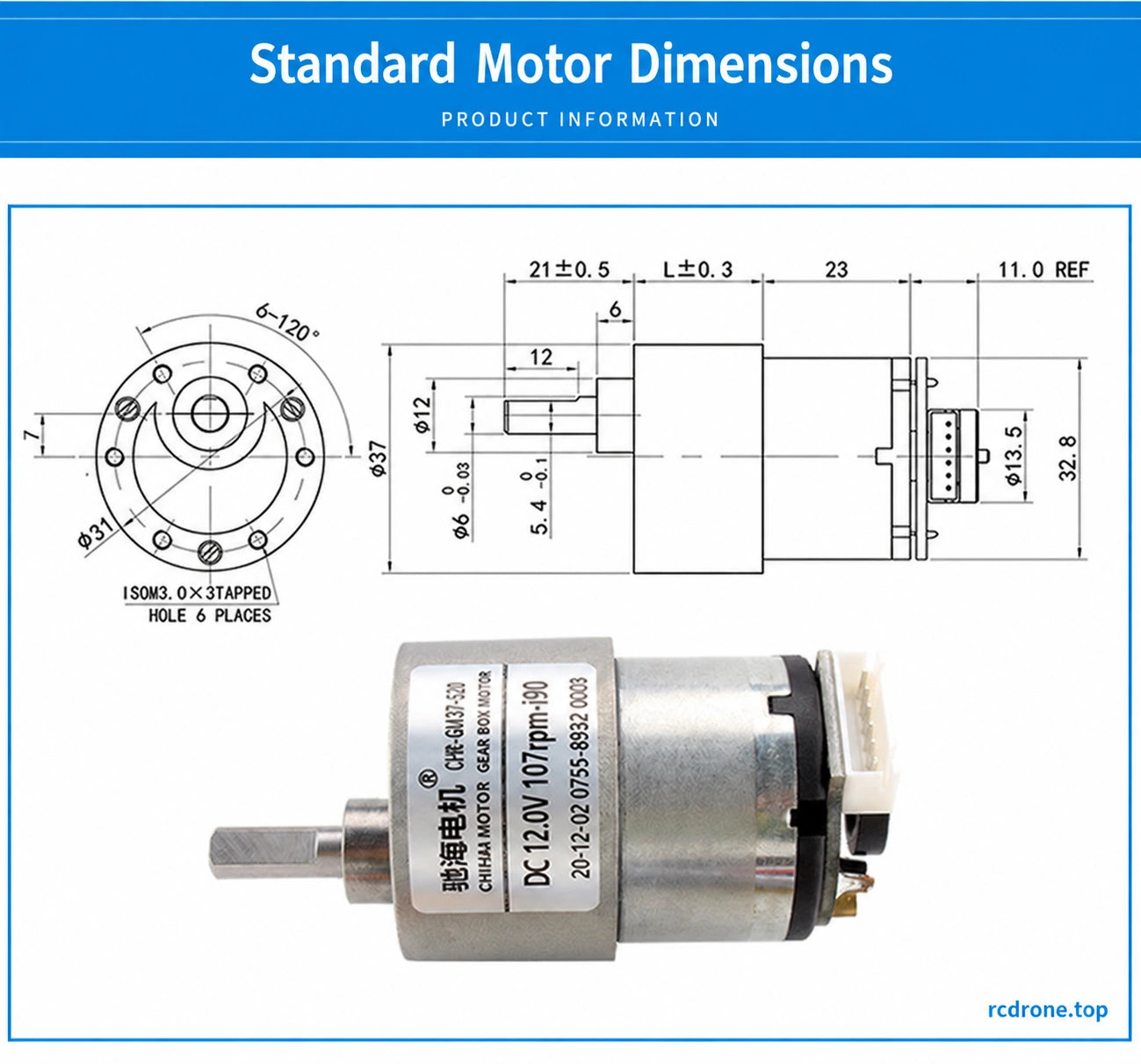

Standard motor mechanical dimensions; L varies by gear ratio; mm
Dimensioni meccaniche del motore standard; L varia in base al rapporto di trasmissione; mm

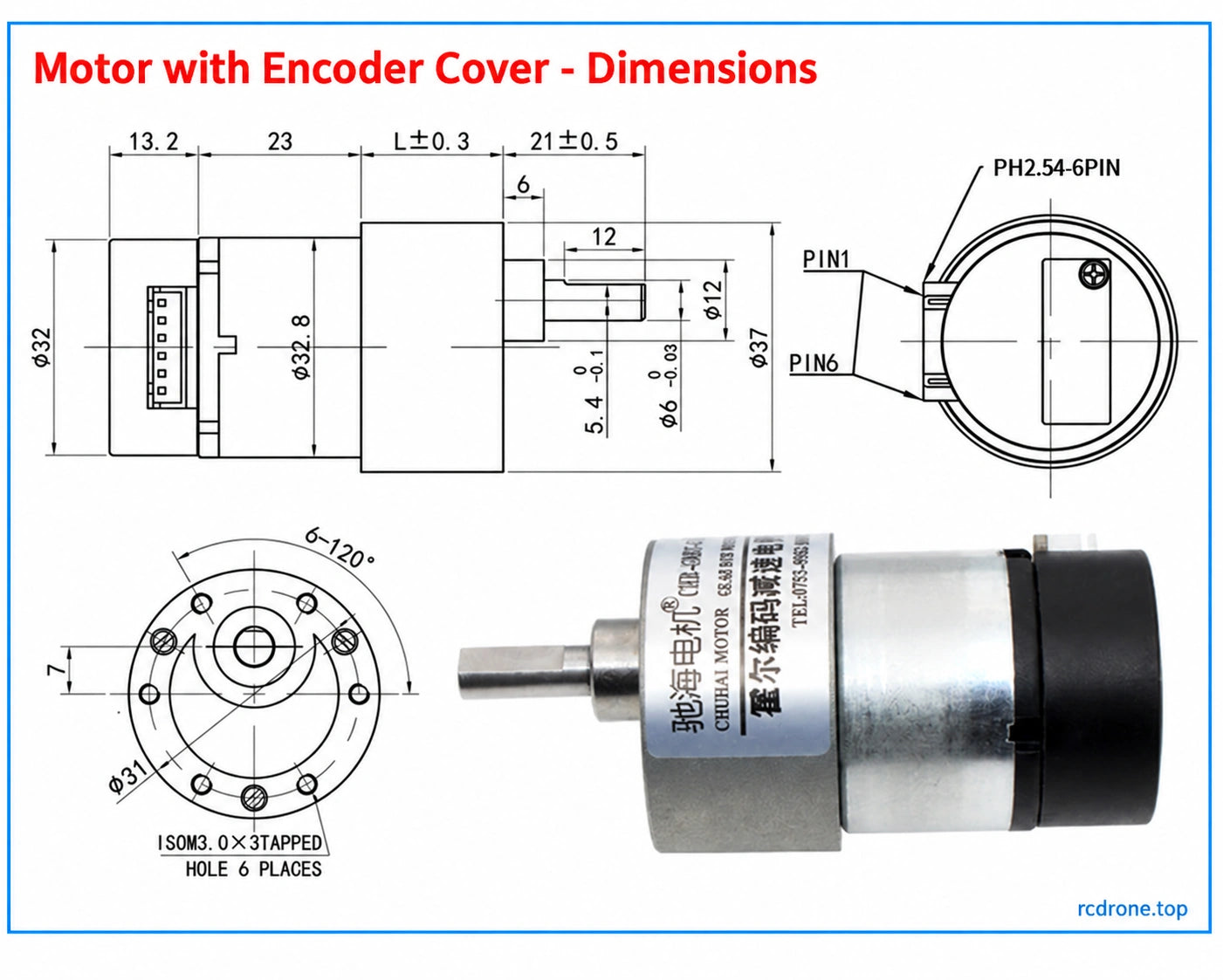

Covered motor mechanical dimensions; diagram retains PH2.54 annotation; sales connector XH2.54
Dimensioni meccaniche del motore coperte; il diagramma mantiene l'annotazione PH2.54; connettore di vendita XH2.54

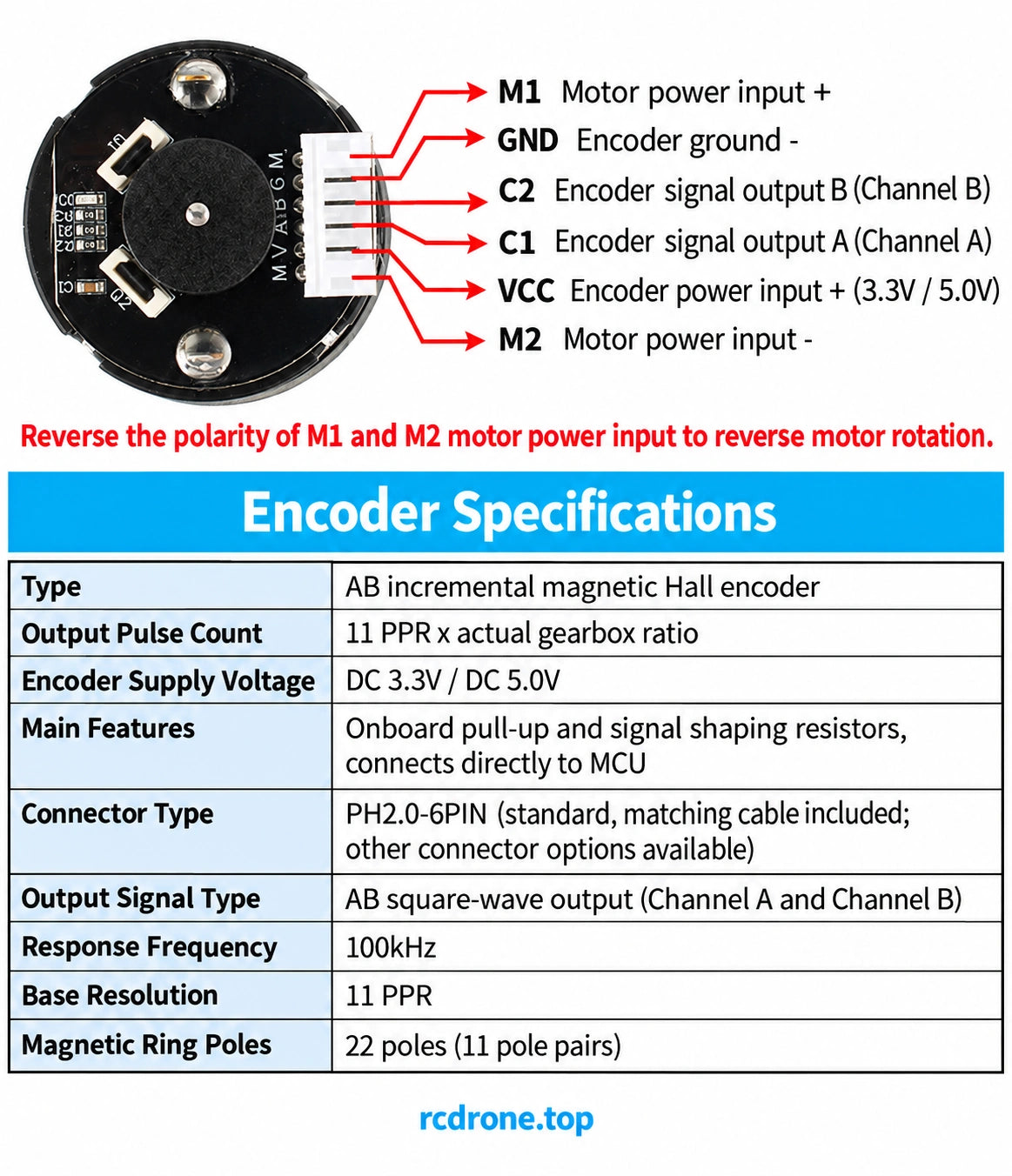

11 PPR Hall encoder terminal functions and encoder specifications
Funzioni dei terminali dell'encoder Hall 11 PPR e specifiche dell'encoder

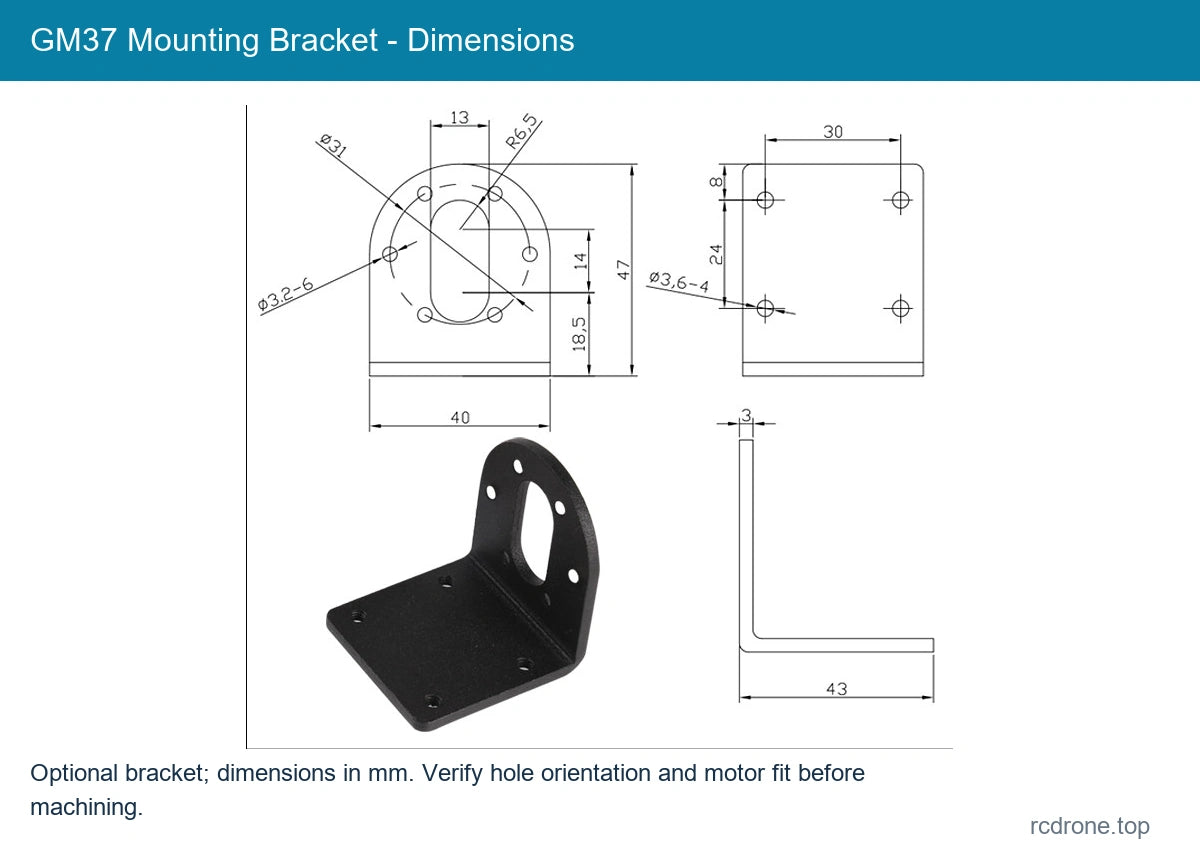

GM37 Mounting Bracket - Dimensions
Supporto di montaggio GM37 - Dimensioni

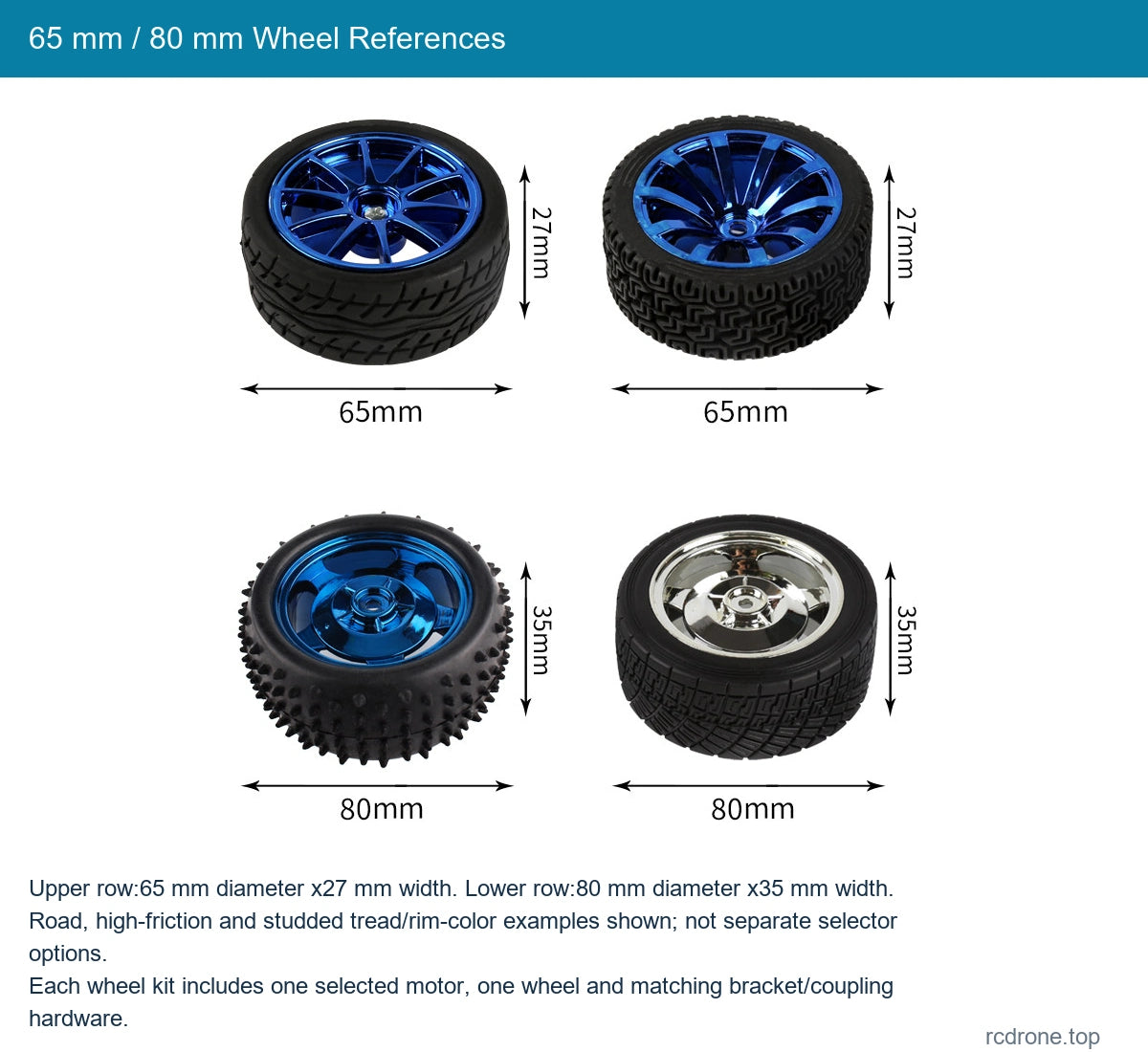

65 mm / 80 mm Wheel References
Riferimenti ruota 65 mm / 80 mm
GM37-520 24V performance by reference gear ratio
Prestazioni GM37-520 24V in base al rapporto di trasmissione di riferimento
GM37-520 12V performance by reference gear ratio
Prestazioni GM37-520 12V in base al rapporto di trasmissione di riferimento

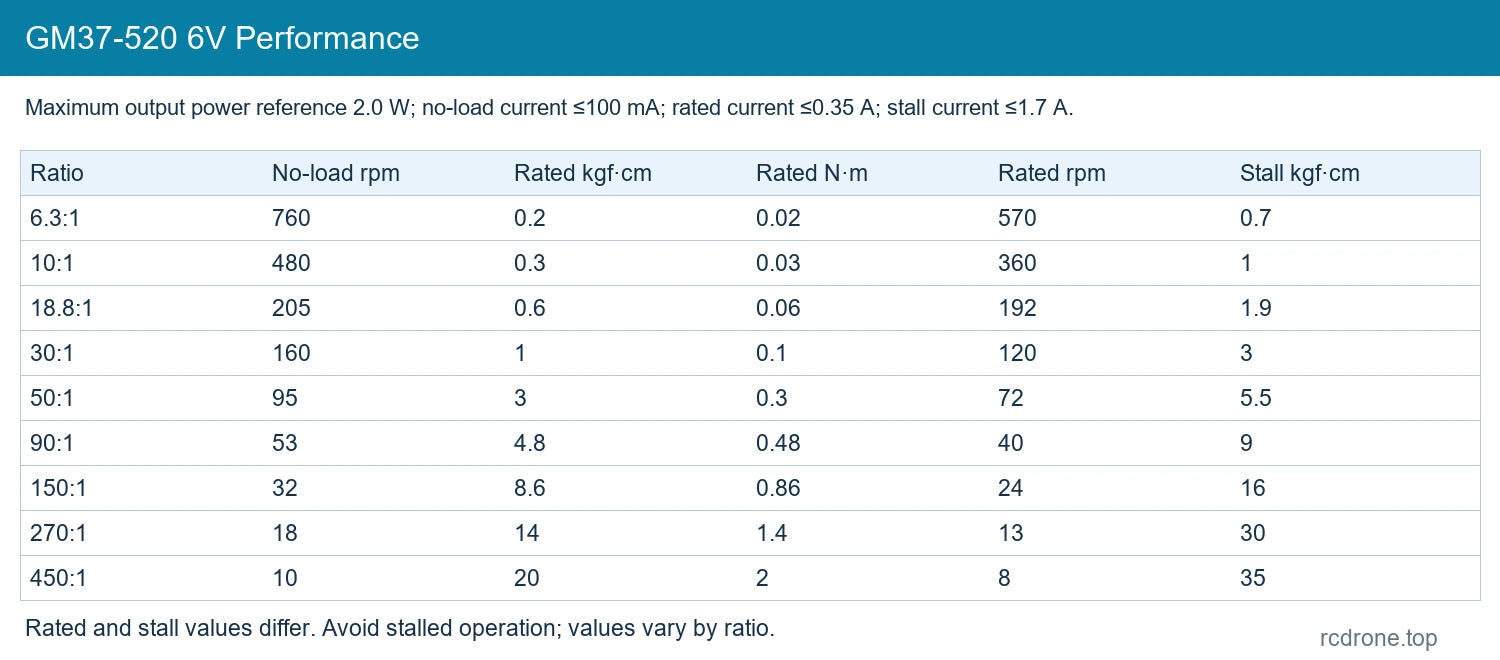

GM37-520 6V performance by reference gear ratio
Prestazioni GM37-520 6V in base al rapporto di trasmissione di riferimento

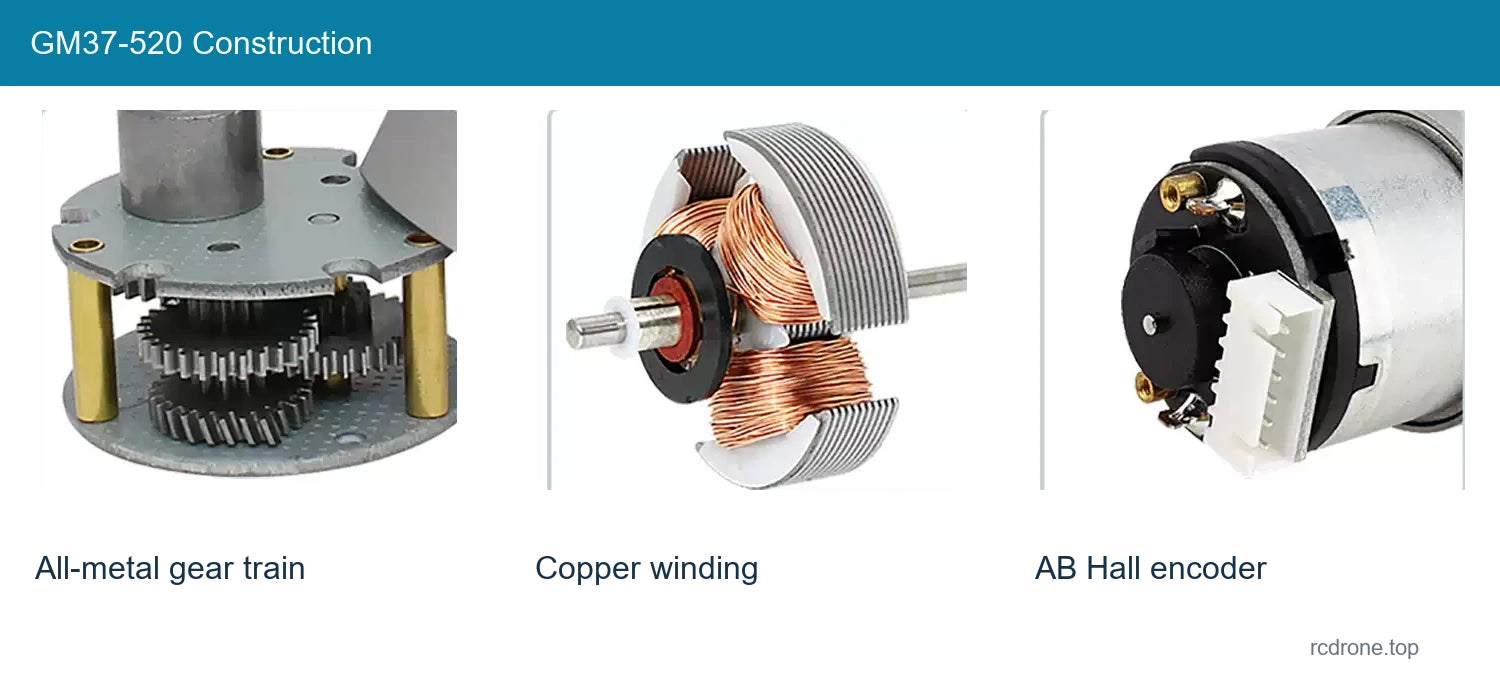

Metal gear train, copper winding and AB Hall encoder; original construction photographs
Ingranaggio metallico, avvolgimento in rame e encoder Hall AB; fotografie originali della costruzione
