CHIHAI SP20-180 Mini Linear Actuator, 3.7V

Panoramica

Il CHIHAI MOTOR CHR-SP 20-180 è un attuatore lineare a movimento alternato compatto, azionato da un motore a spazzole da 3,7 V e ingranaggi di riduzione. Scegli la versione attuale da 380 o 600 cicli al minuto e il pacchetto di guida, supporto, controller o alimentazione richiesto. L'involucro di riferimento dimensionato è di 77–85 mm, corrispondente a circa 8 mm di corsa.

Caratteristiche

Trasmissione a ingranaggi in metallo, rotore avvolto in rame e costruzione a spazzole di carbonio.
Meccanismo di uscita in plastica compatto con corsa lineare ripetuta.
Due scelte di velocità nominale alternata effettiva.
Pacchetti di supporto e controller abbinati per integrazione in piccoli meccanismi.

Specifiche

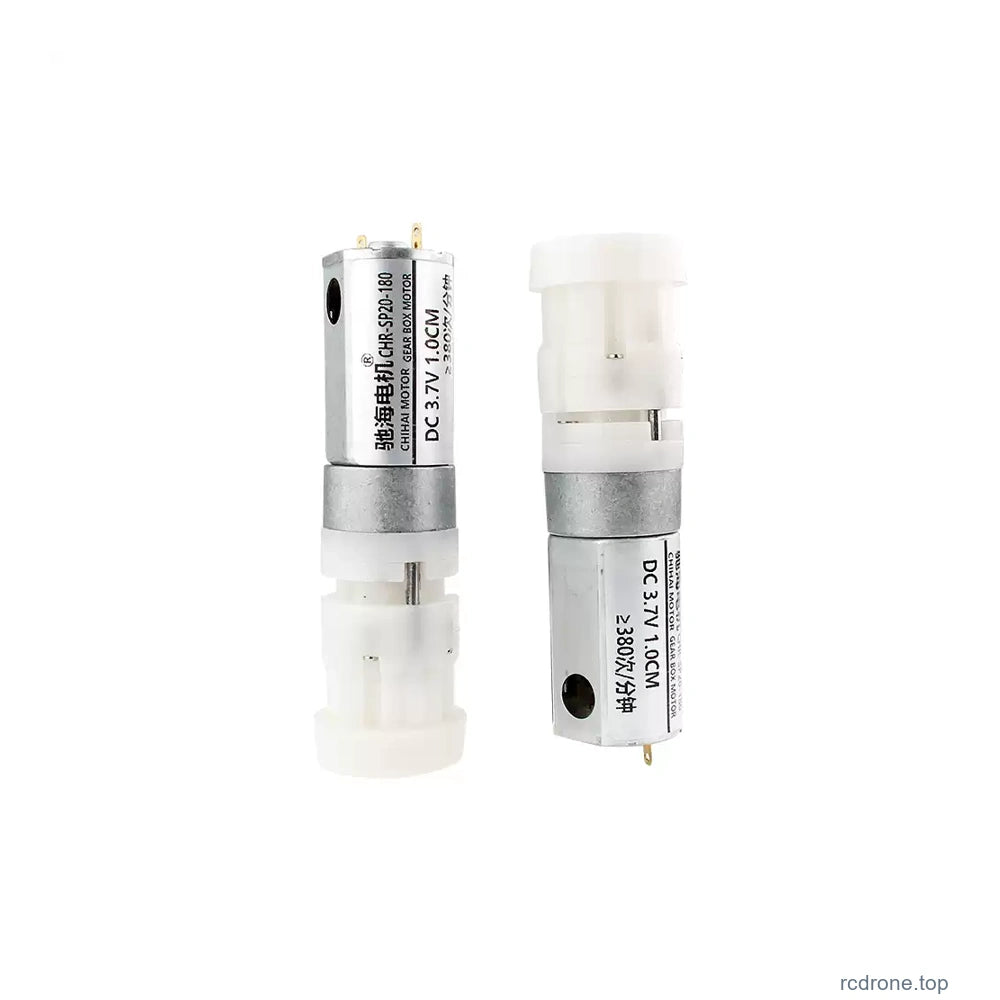

Marca / modello	CHIHAI MOTOR / CHR-SP 20-180
Costruzione	Motore a corrente continua a spazzole con magnete permanente, ingranaggi in metallo, avvolgimenti in rame e spazzole in carbonio
Alimentazione nominale del motore	3.7 V DC
Scelte di velocità effettive	380 cicli/min o 600 cicli/min scelta nominale a vuoto; il tasso effettivo varia con l'alimentazione e il carico
Viaggio di riferimento	Circa 8 mm nella tabella tecnica e involucro dimensionato 77–85 mm; non è garantito un viaggio di 10 mm

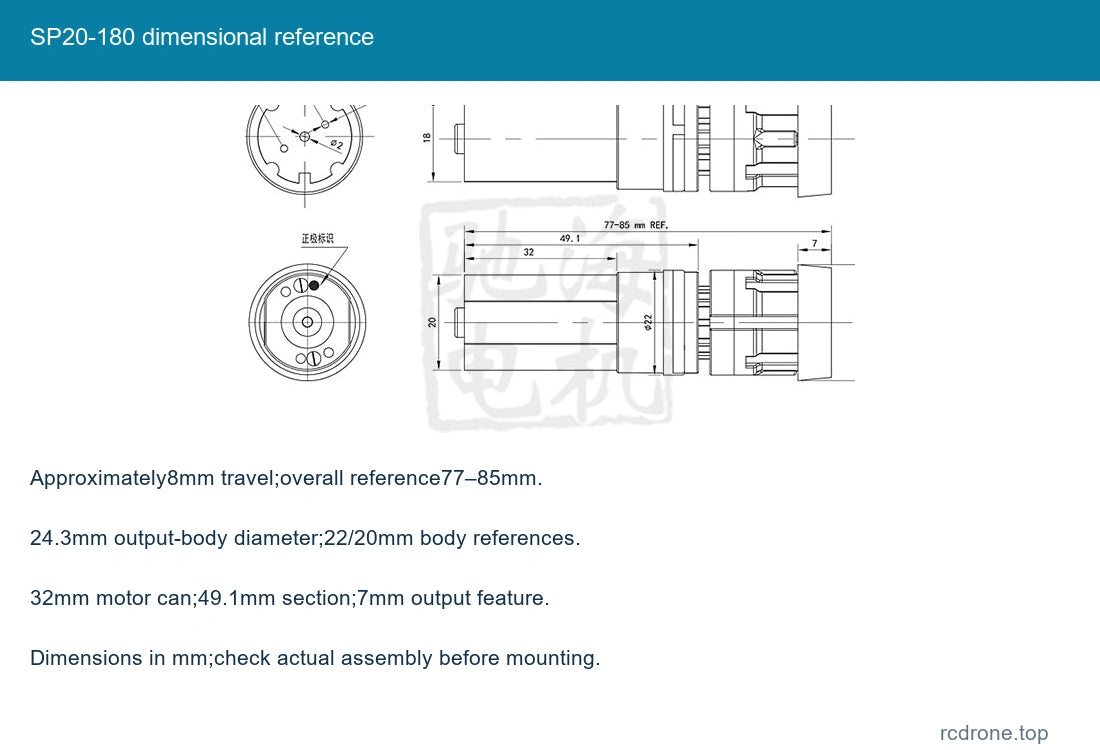

Diametro / lunghezza del corpo	24.3 mm diametro massimo del corpo di uscita; 77–85 mm involucro di riferimento complessivo
Altri riferimenti di disegno	22 mm/20 mm riferimenti motore/corpo; 32 mm canna del motore; 49.1 mm sezione; 7 mm caratteristica di uscita

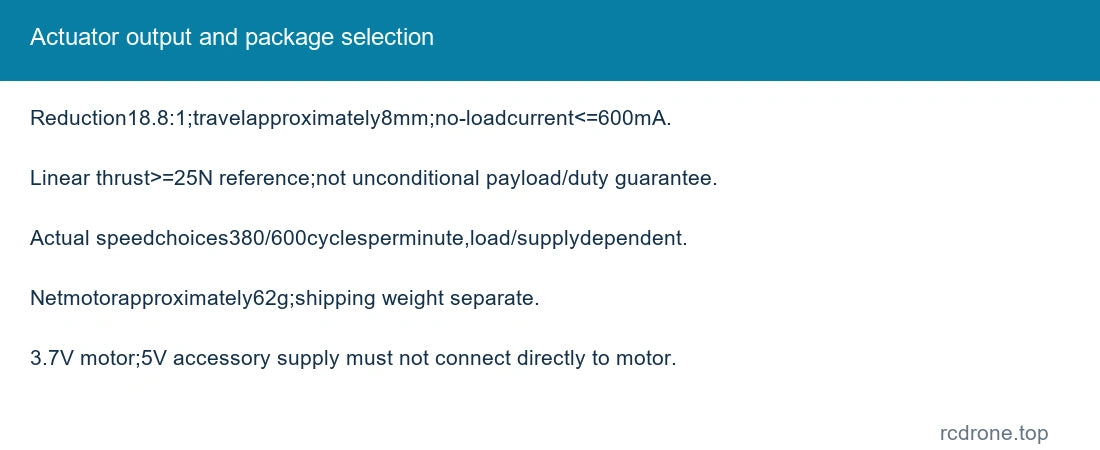

Riferimento di assemblaggio	18.8: 1 riduzione; corrente a vuoto≤600 mA; spinta lineare≥25 N riferimento nelle condizioni di test dichiarate
Riferimento solo motore	15000±12% rpm a vuoto a≤450 mA; 12500±12% rpm nominale
Momento torcentale/corrente del motore	Nominale 25 g·cm a≤2.0 A; stallo≥140 g·cm a≤11.0 A
Potenza di uscita del motore	3.5 W riferimento; non è una garanzia di potenza per ogni pacchetto/velocità/carico
Riferimento massa netta	Circa 62 g escluse le accessori e l'imballaggio per la spedizione

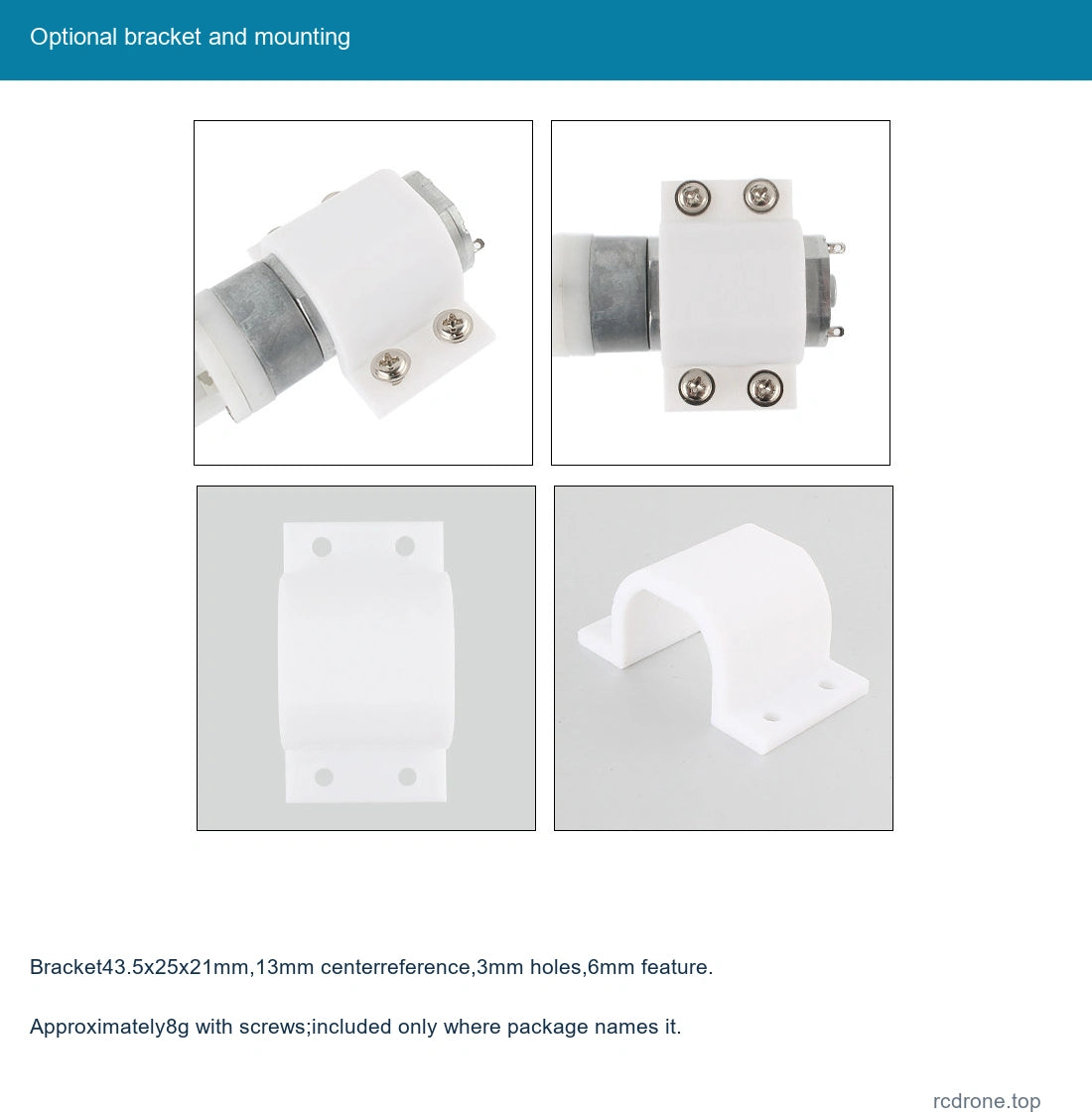

Supporto	Circa 43.5×25×21 mm; riferimento centro foro 13 mm, fori da 3 mm, caratteristica da 6 mm; circa 8 g con viti
Conduttore	Conduttore terminale a pressione corrispondente, riferimento di circa 280 mm, stile a due pin XH 2.54 illustrato
Feedback / limiti	Nessun encoder, controllo della posizione assoluta o funzione di interruttore di fine corsa integrata specificata

Riferimenti motore e uscita

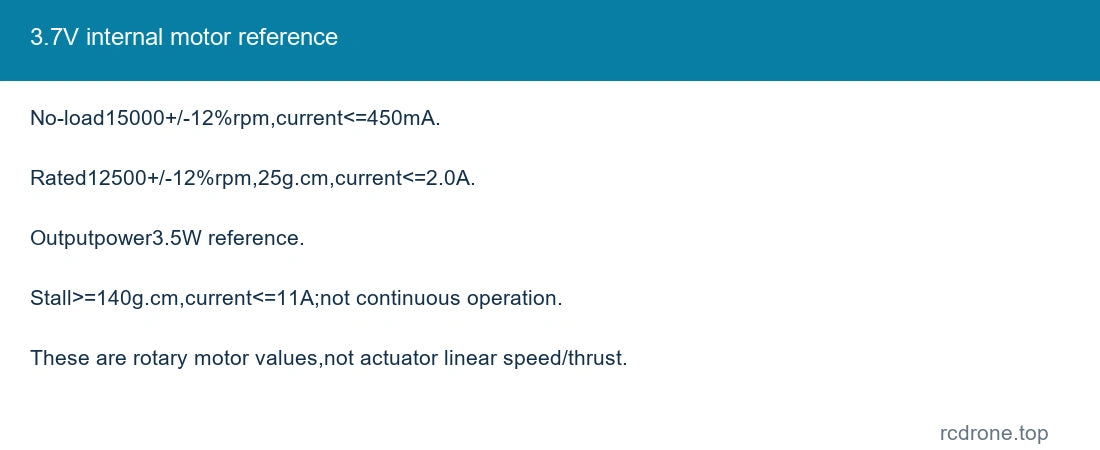

Le rpm del motore rotativo e g·cm sono misurazioni interne del motore, non velocità di uscita lineare o spinta. Il riferimento elettrico dettagliato è per la famiglia CHR-SP 20-180 a 3.7 V; non stabilisce una spinta, corrente o frequenza di ciclo carico identica per entrambe le varianti di velocità. I valori nominali e di stallo descrivono condizioni diverse, e lo stallo non è un punto operativo continuo.

Seleziona l'opzione attuale di 380 o 600 cicli/min. La tensione di alimentazione, il carico, il ciclo di lavoro e le impostazioni del controller influenzano il reale tasso di ciclo. Il disegno tecnico fornisce un'escursione di lavoro di circa 8 mm; controlla il meccanismo reale e le tolleranze prima di progettare un dispositivo di fissaggio.

Selezione del pacchetto

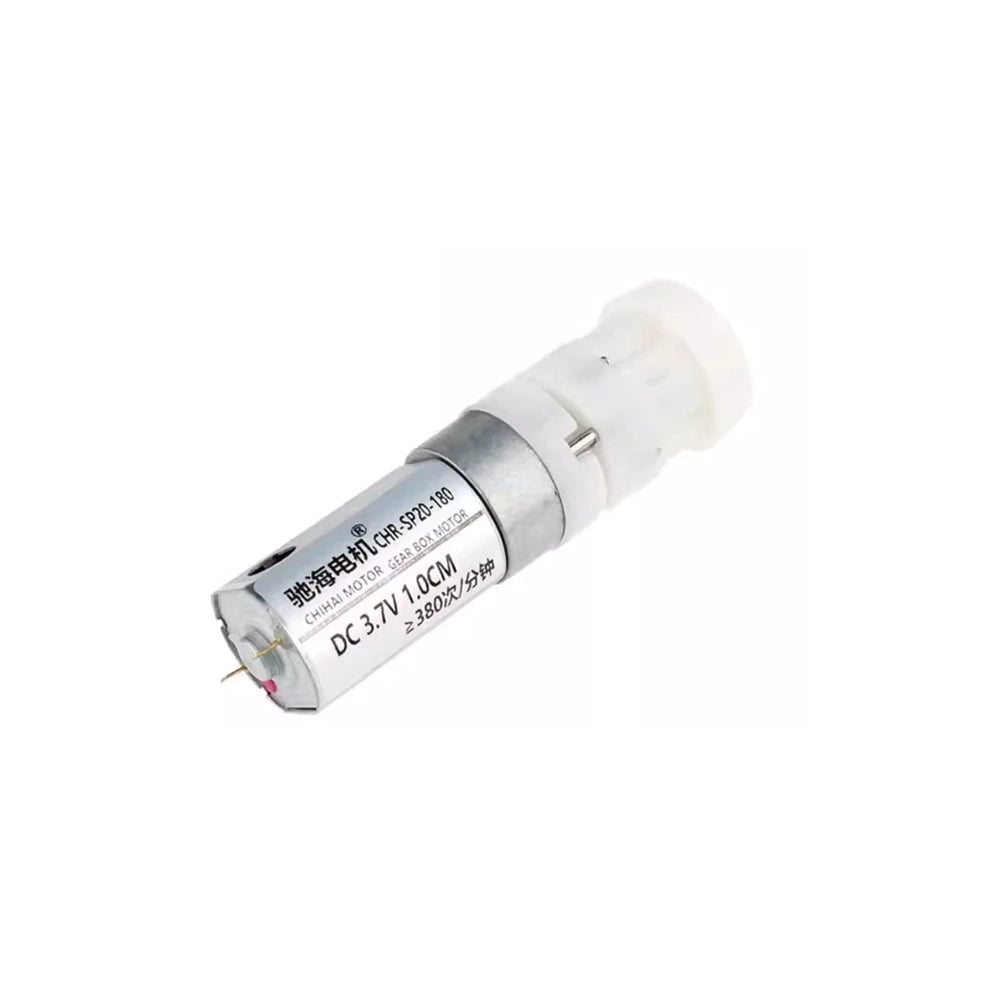

Solo attuatore	Un attuatore più solo gli accessori nominati

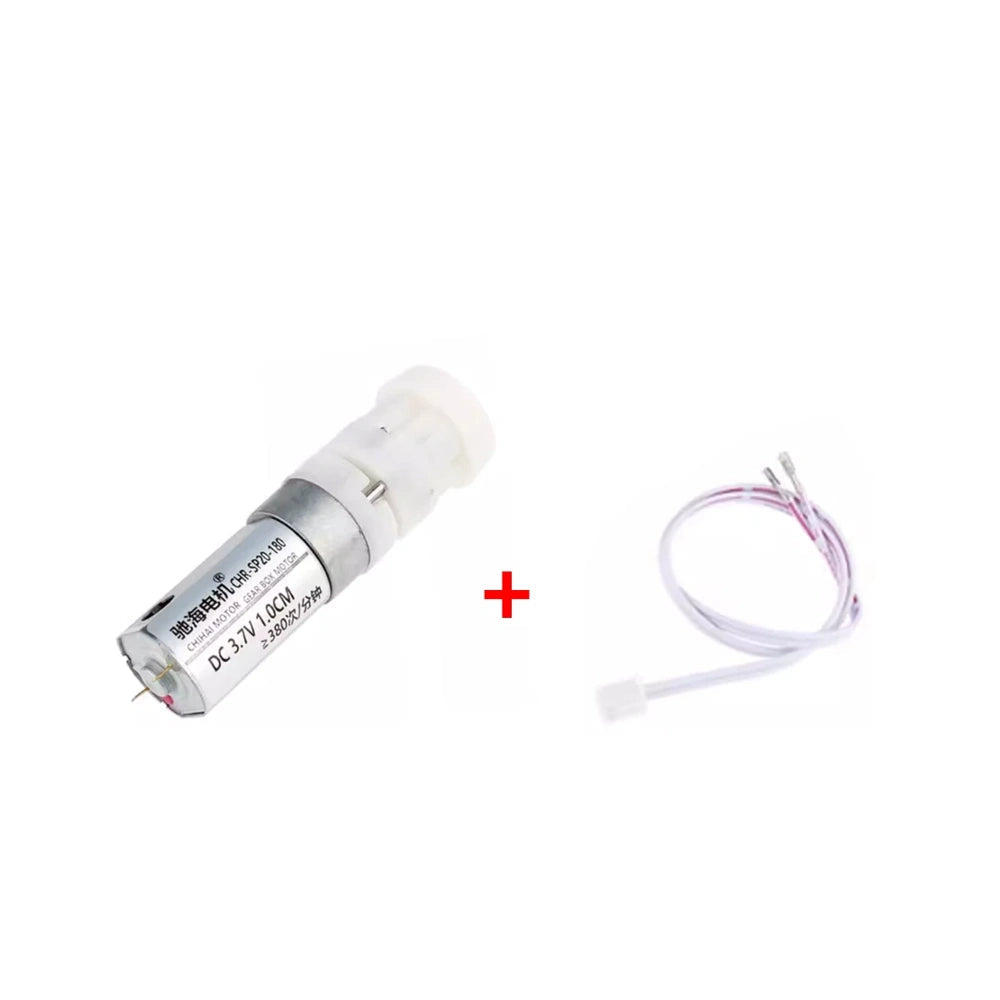

Attuatore + Cavo	Un attuatore più solo gli accessori nominati

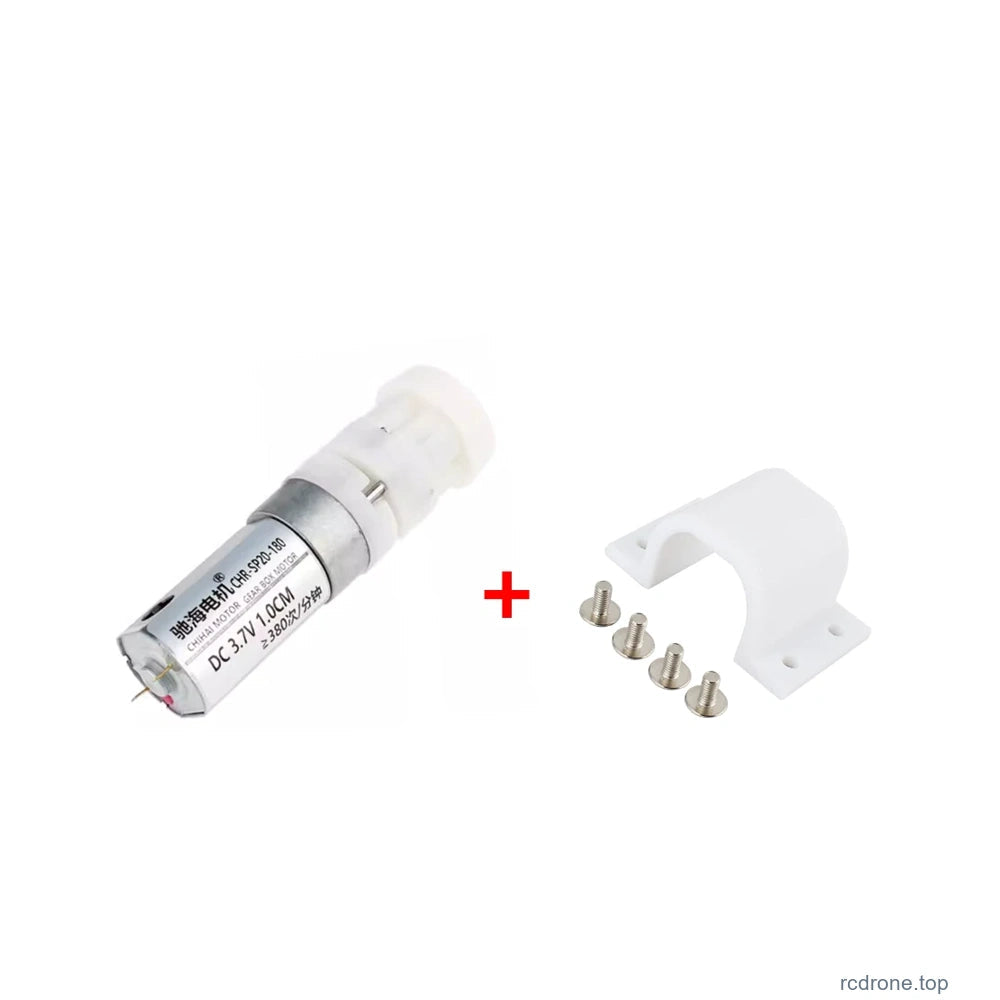

Attuatore + Supporto	Un attuatore più solo gli accessori nominati

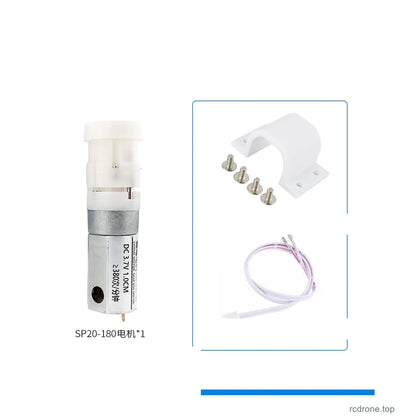

Attuatore + Supporto + Cavo	Un attuatore più solo gli accessori nominati

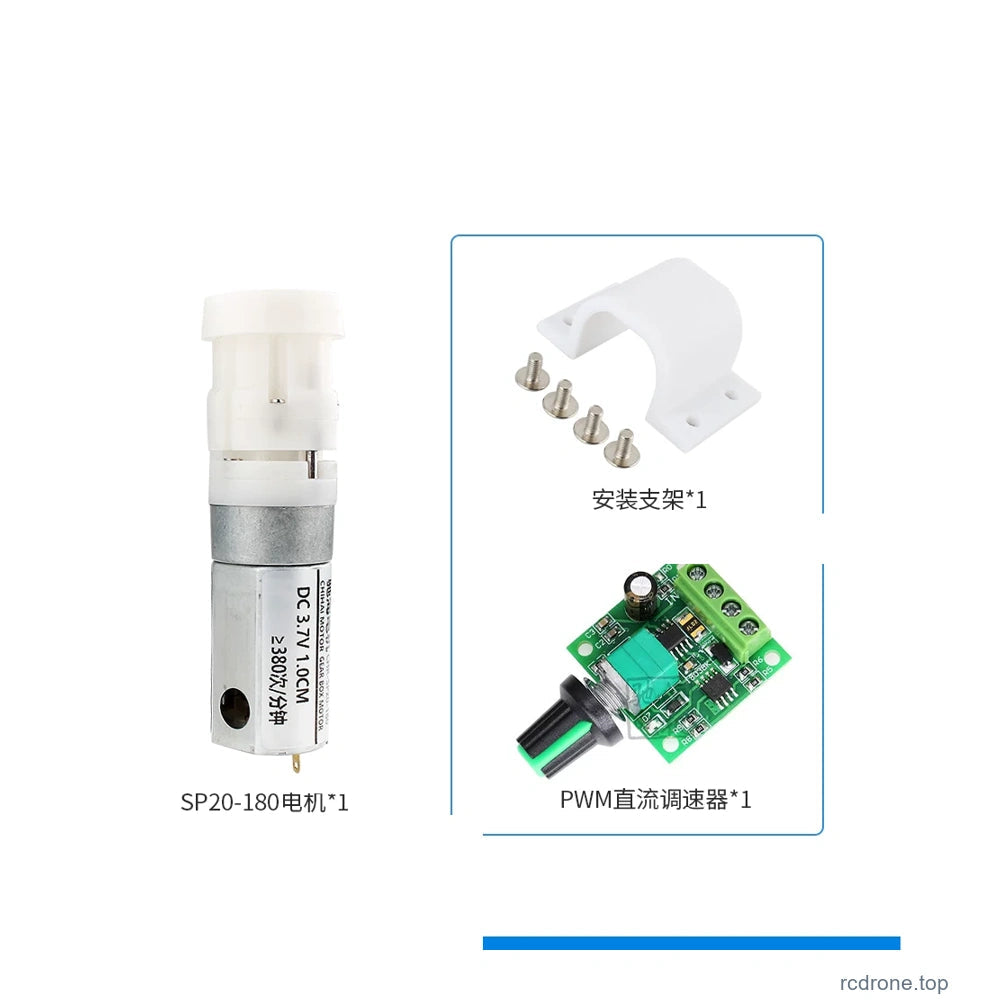

Attuatore + Controllore + Supporto	Un attuatore più solo gli accessori nominati
Attuatore + Controllore + Cavo + Supporto	Un attuatore più solo gli accessori nominati

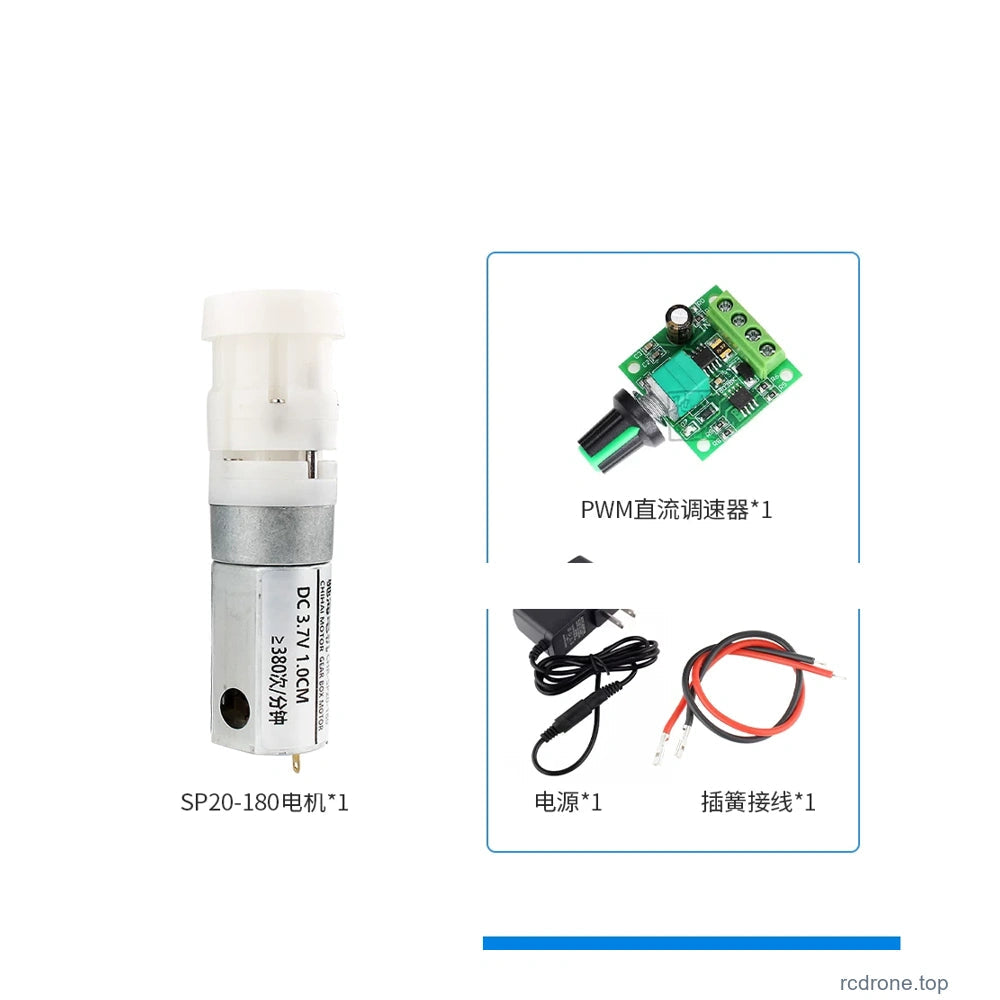

Attuatore + Alimentazione 5V + Controllore + Cavo	Un attuatore più solo gli accessori nominati

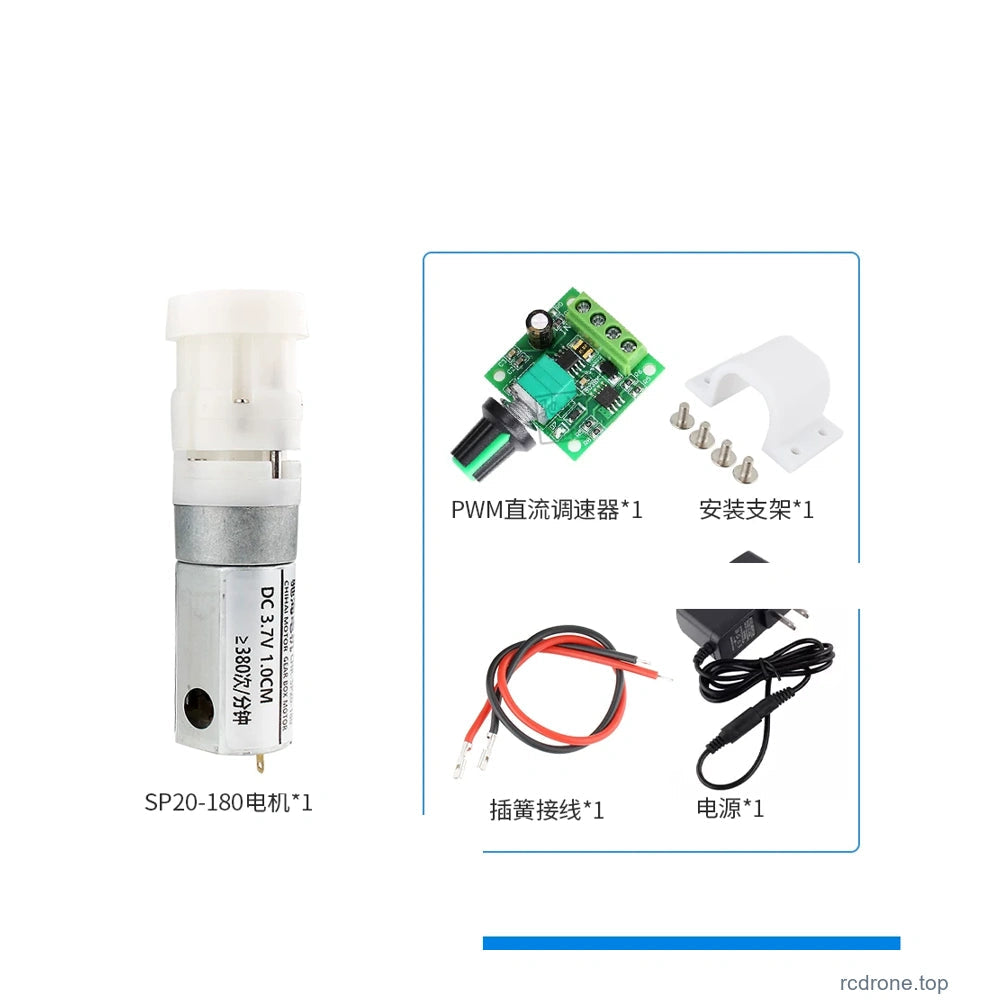

Attuatore + Alimentazione + Controllore + Cavo + Supporto	Un attuatore più solo gli accessori nominati

Un supporto e l'hardware corrispondente mostrato sono inclusi solo dove nominati.Una fornitura è inclusa solo nei due pacchetti di fornitura; l'adattatore esplicitamente identificato è di 5 V a monte del controller. Un controller non stabilisce di per sé una nuova valutazione della tensione del motore. Non collegare un adattatore da 5 V direttamente al motore da 3,7 V; configurare l'arrangiamento di alimentazione/driver entro i limiti di valutazione del motore.

Collegamento e Installazione Meccanica

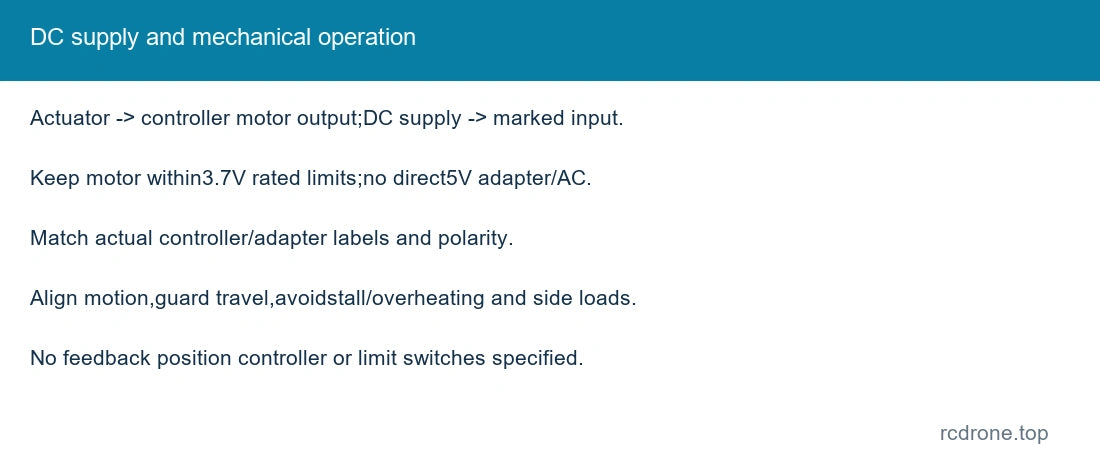

Utilizzare un driver per motore DC adatto e un arrangiamento di alimentazione per il motore da 3,7 V, con capacità di corrente di avviamento e protezione da sovracorrente. L'illustrazione all'estremità del motore segna i terminali positivo e negativo. Invertire i cavi del motore quando è richiesta una modifica della rotazione, mantenendo corretta la polarità dell'alimentazione del controller. Non collegare mai la corrente alternata domestica direttamente all'attuatore o al controller.

Collegare l'attuatore all'uscita del motore del controller e l'alimentazione al suo ingresso DC contrassegnato. Ispezionare le etichette della scheda e dell'adattatore effettive prima del collegamento.La manopola regola l'impostazione dell'uscita del controller illustrato; le specifiche elettriche esatte del controller non sono specificate separatamente qui.

Allineare l'attuatore e mantenere i carichi laterali lontani dall'uscita in movimento. Consentire l'intero involucro di riferimento di 77–85 mm, proteggere l'estremità mobile ed evitare blocchi meccanici o impatti. Non trattare l'attuatore come un asse di posizionamento controllato da feedback o un meccanismo di mantenimento del carico certificato. Evitare il funzionamento prolungato a vuoto, il surriscaldamento e l'umidità.

Applicazioni

Meccanismi piccoli a movimento alternato, dimostratori di movimento compatti e progetti di integrazione che richiedono viaggi lineari brevi e ripetuti. Validare la spinta effettiva, la velocità, il ciclo di lavoro e il montaggio per l'applicazione. Le illustrazioni generali del carico/lever rotante non stabiliscono una valutazione del carico utile per questo assemblaggio.

Cosa è incluso

Un attuatore SP 20-180 selezionato e solo gli accessori nominati nel pacchetto. L'alimentatore, il supporto e il controller non sono inclusioni universali.L'attrezzatura completa, i sensori di limite esterni, l'encoder, la batteria e i componenti interni aggiuntivi non sono inclusi.

FAQ

La tensione nominale del motore è 5 V?

No. Il riferimento del motore è 3,7 V. Un adattatore da 5 V in un pacchetto è un accessorio a monte e non deve essere trattato come una connessione diretta al motore.

Il viaggio è esattamente 10 mm?

La tabella tecnica e l'involucro dimensionale 77–85 mm danno circa 8 mm. Usa questo riferimento e controlla l'assemblaggio effettivo prima di montare.
