Axisflying Cineon C35 V3 Telaio Drone FPV 3,5 Pollici Cinewhoop, Freestyle Cinematico, Compatibile DJI O4/O4 Pro

Panoramica

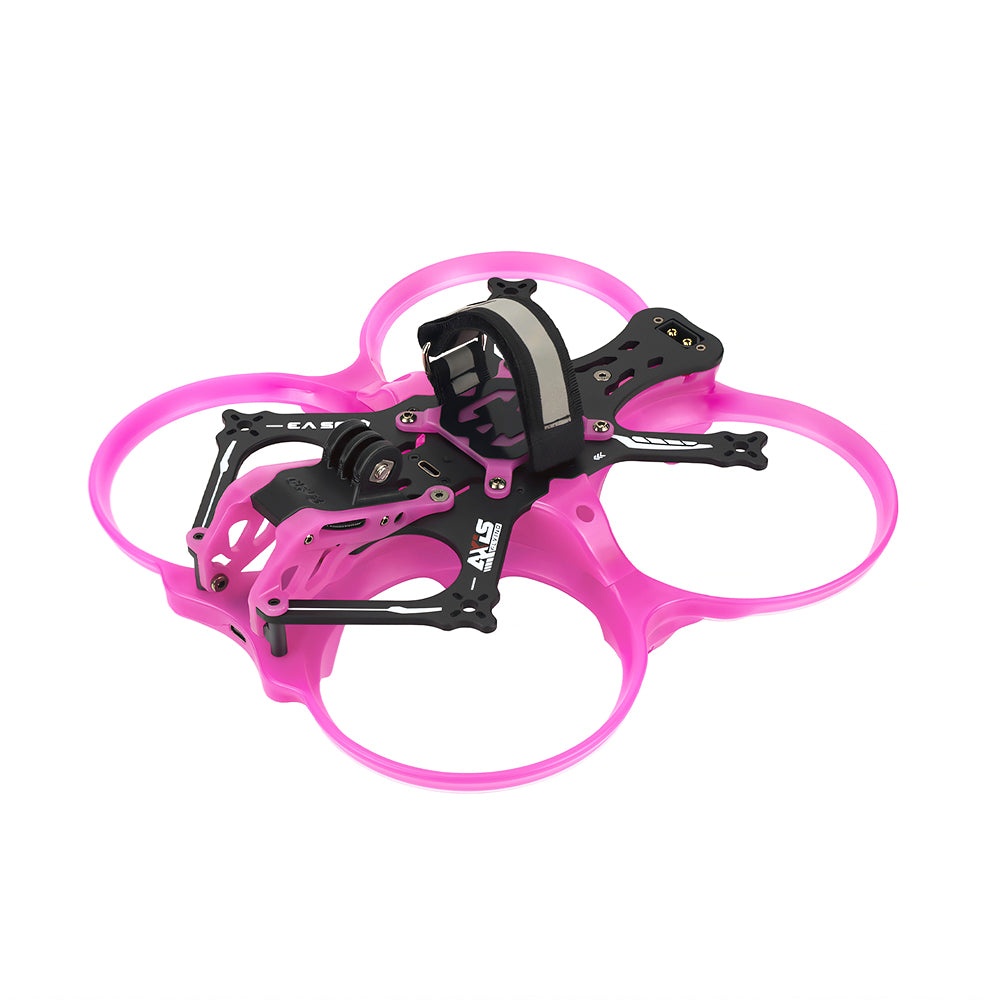

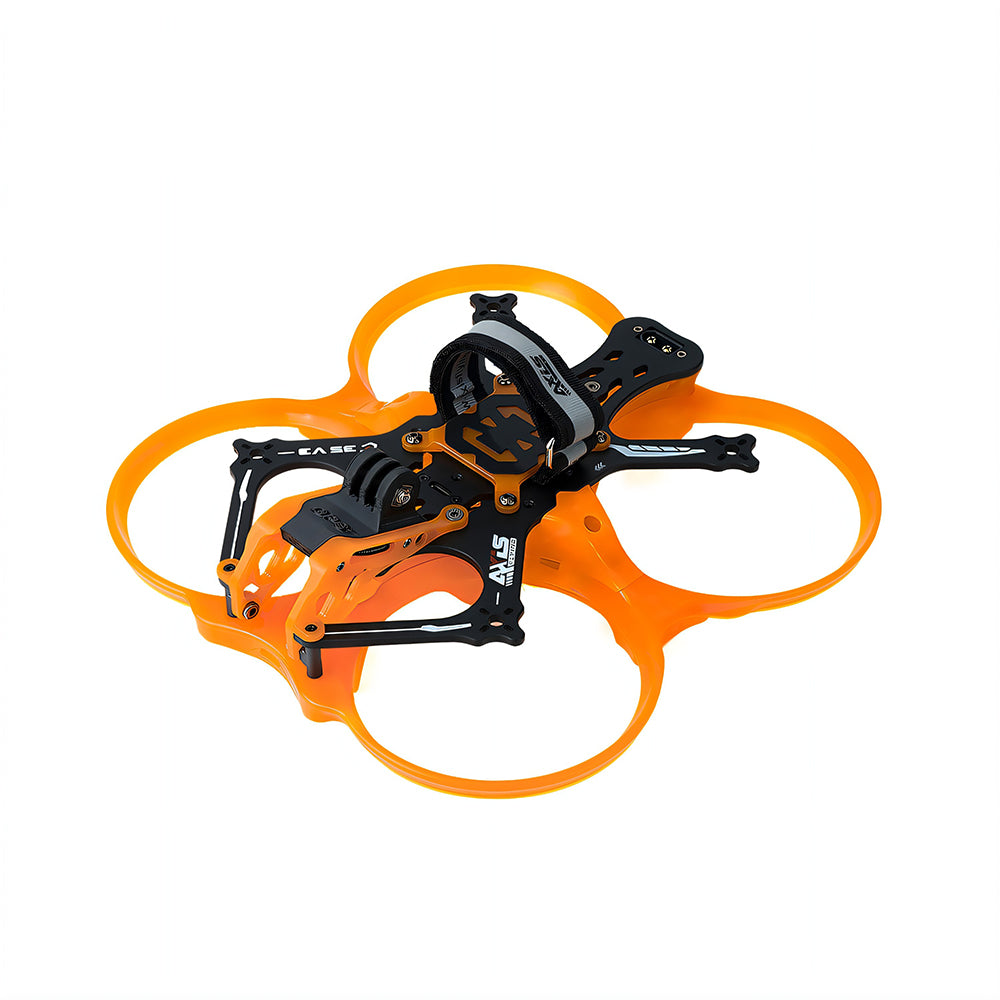

L'Axisflying Cineon C35 V3 è un telaio per drone FPV da 3,5 pollici cinewhoop progettato per freestyle cinematografico e integrazione affidabile con DJI O4/O4 Pro. Il C35V3 presenta un passo di 160 mm, piastre in carbonio T700 da 3,5 mm, un'altezza dello strato elettronico di 36 mm e uno spazio per la camera di 20 mm. Accetta eliche fino a 3,5 pollici e utilizza hardware M2 in tutto per il montaggio di stack, VTX e motori. Il peso complessivo è di 206 ± 5g, inclusi i pezzi stampati.

Caratteristiche principali

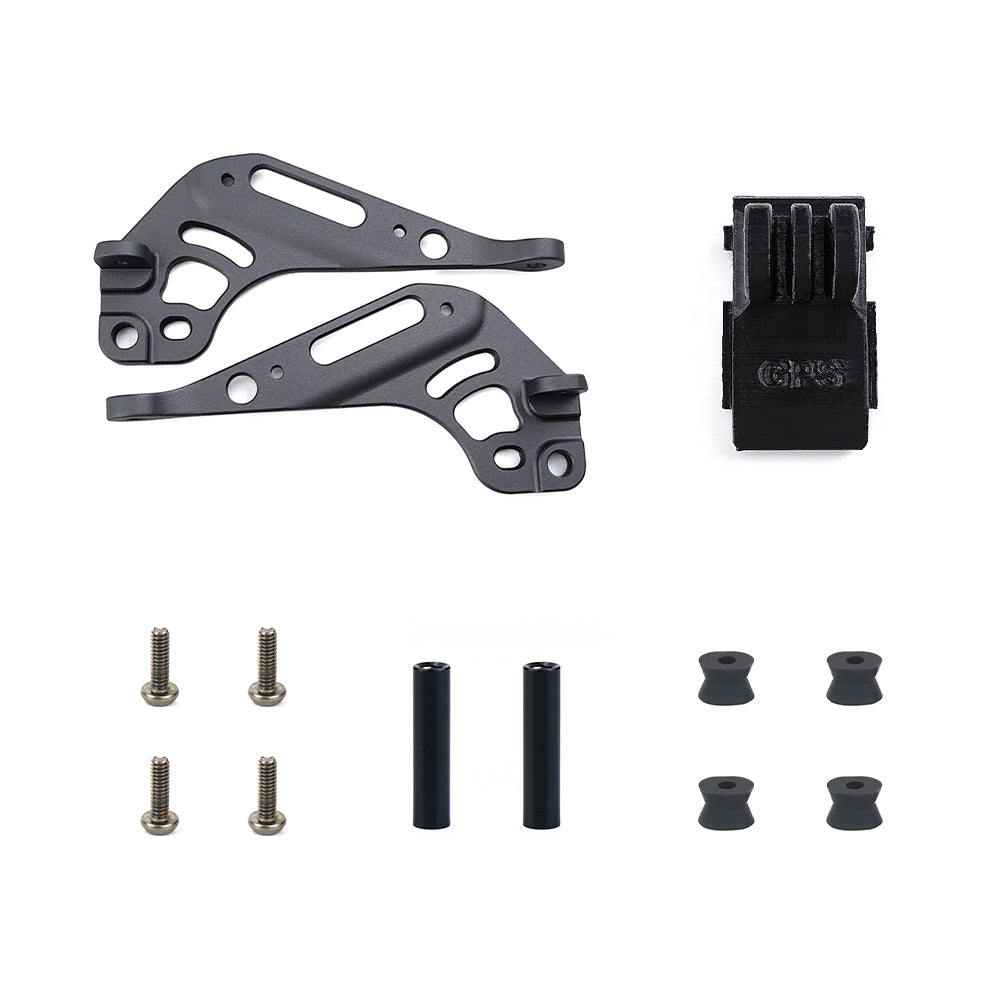

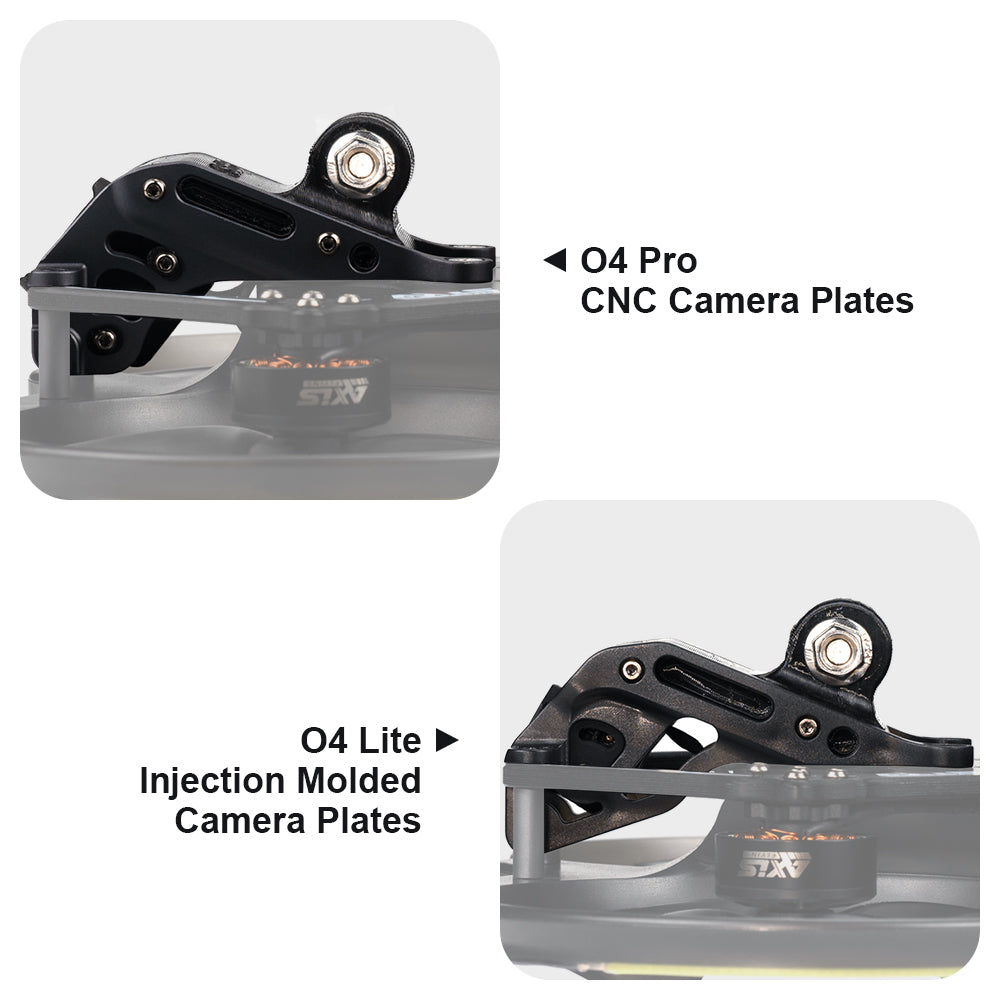

Opzioni per la piastra della camera DJI O4/O4 Pro

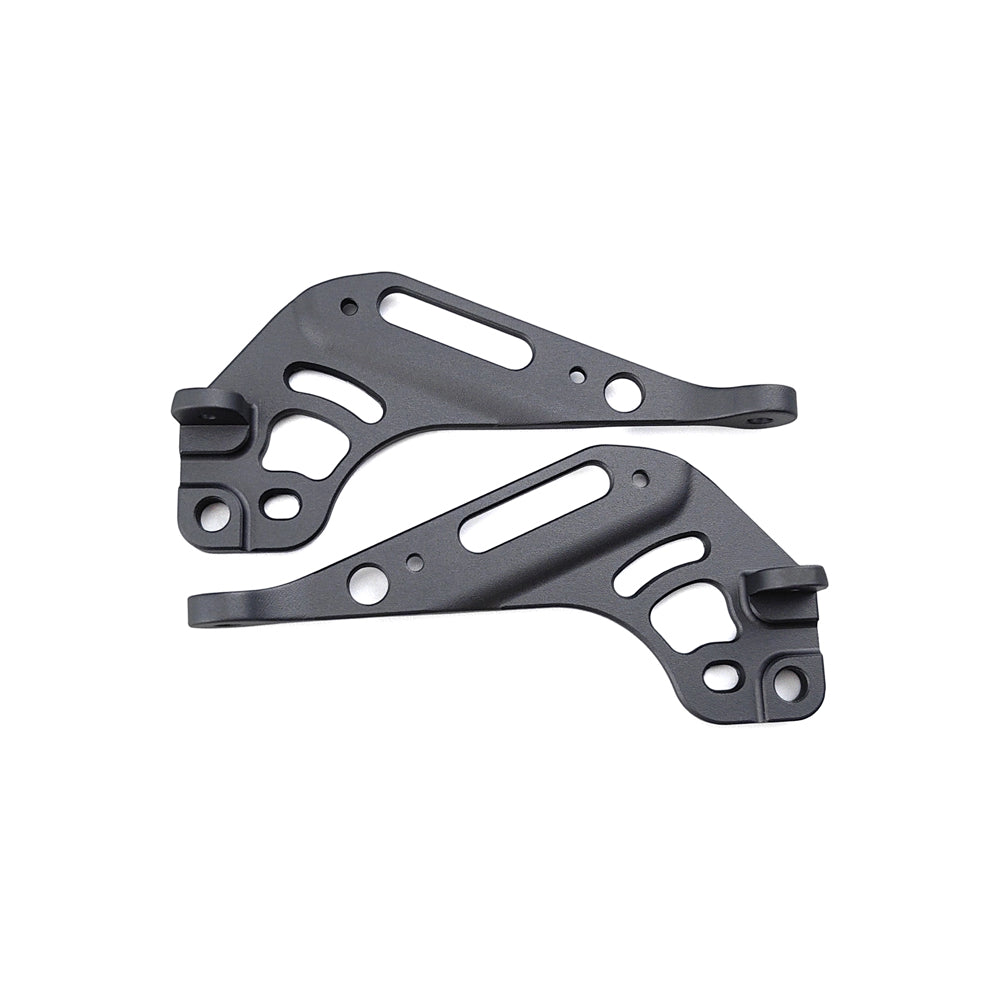

Due stili di piastra per la camera frontale: piastre per camera O4 Pro CNC e piastre per camera O4 Lite in plastica stampata.

Struttura cinewhoop ottimizzata

Design del condotto protetto con nucleo in carbonio robusto per un volo cinematografico stabile e agilità freestyle.

Configurazione raccomandata

• Motore: Axisflying C206–1960KV
• Batteria: 1300–2200mah (6 S)
• Stack: Axisflying 40A F745 AIO
• Eliche: HQ DT90 MMX4

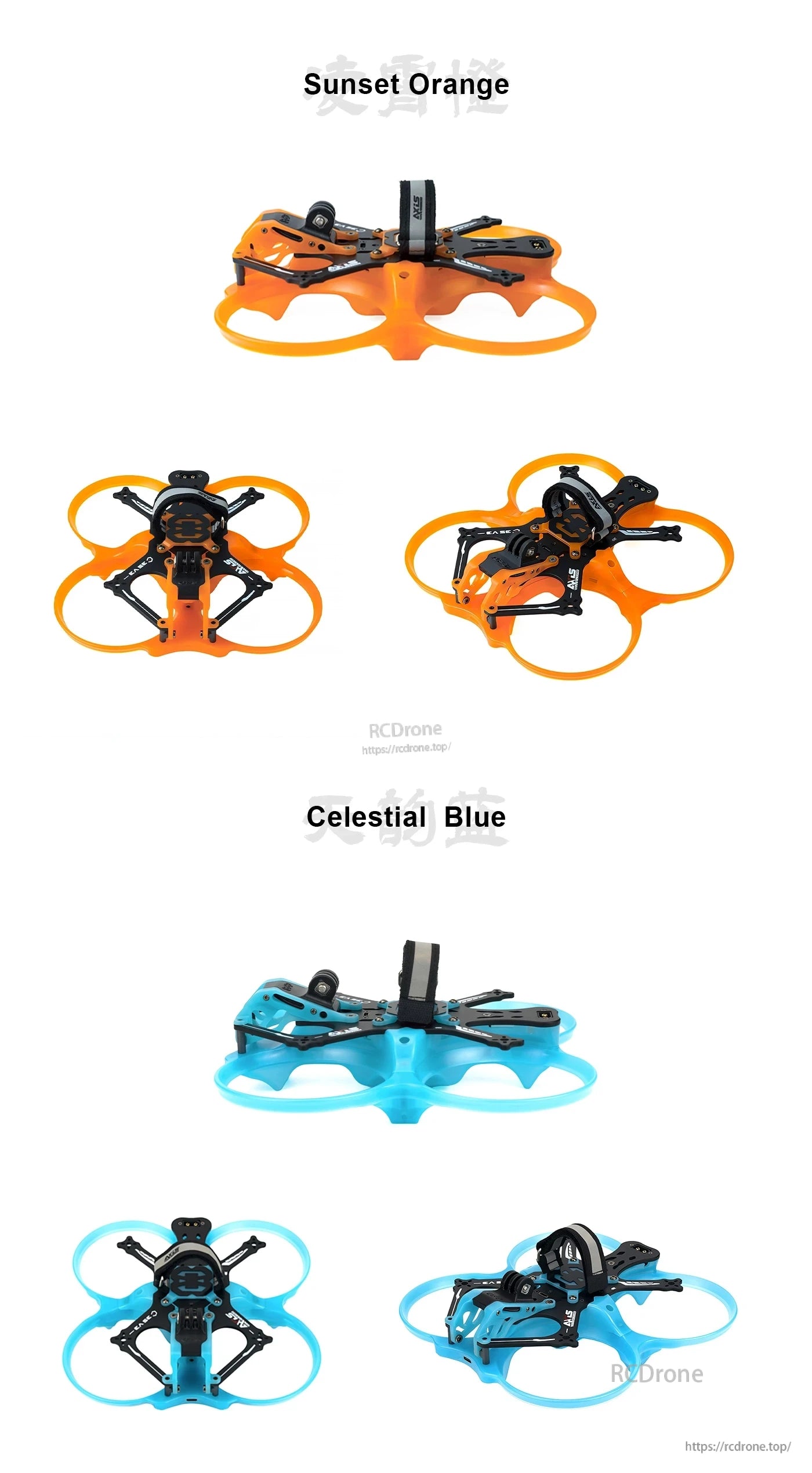

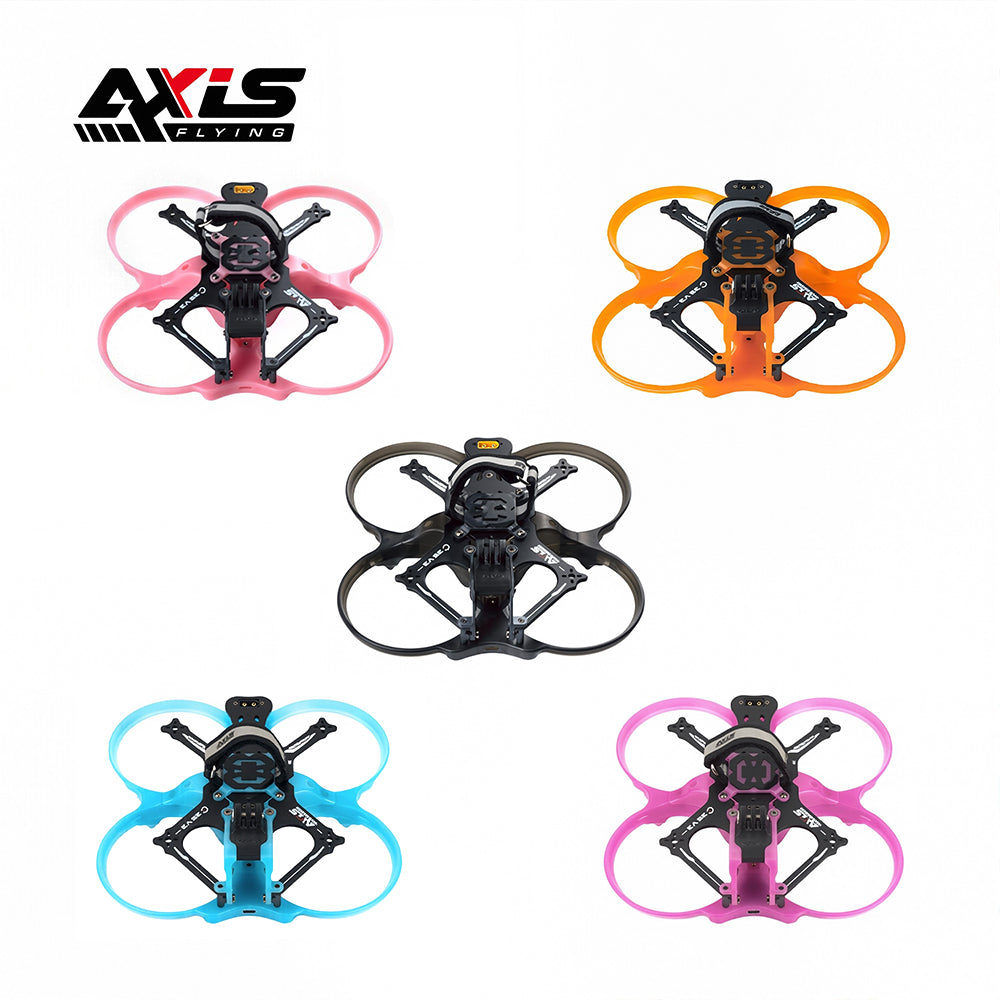

Opzioni di colore

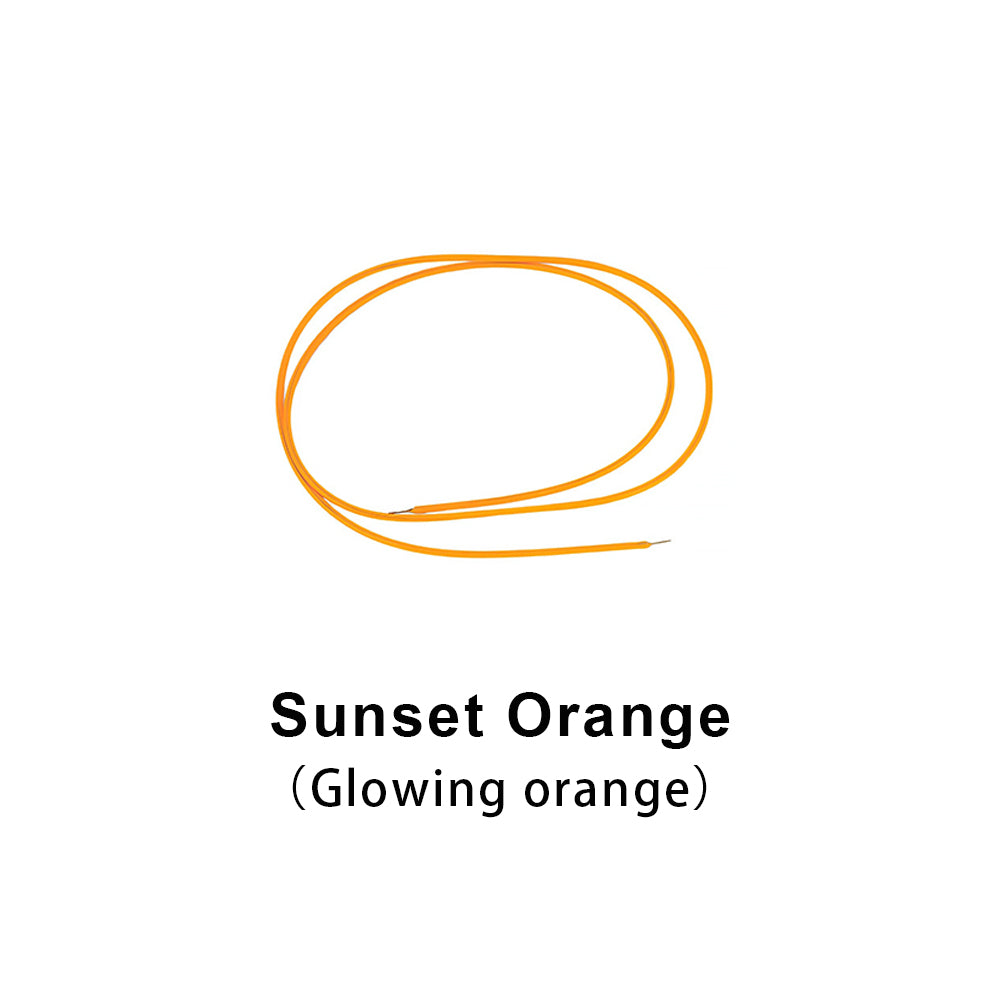

Nero inchiostro, Arancione tramonto, Blu celestiale, Viola orchidea.

Specifiche

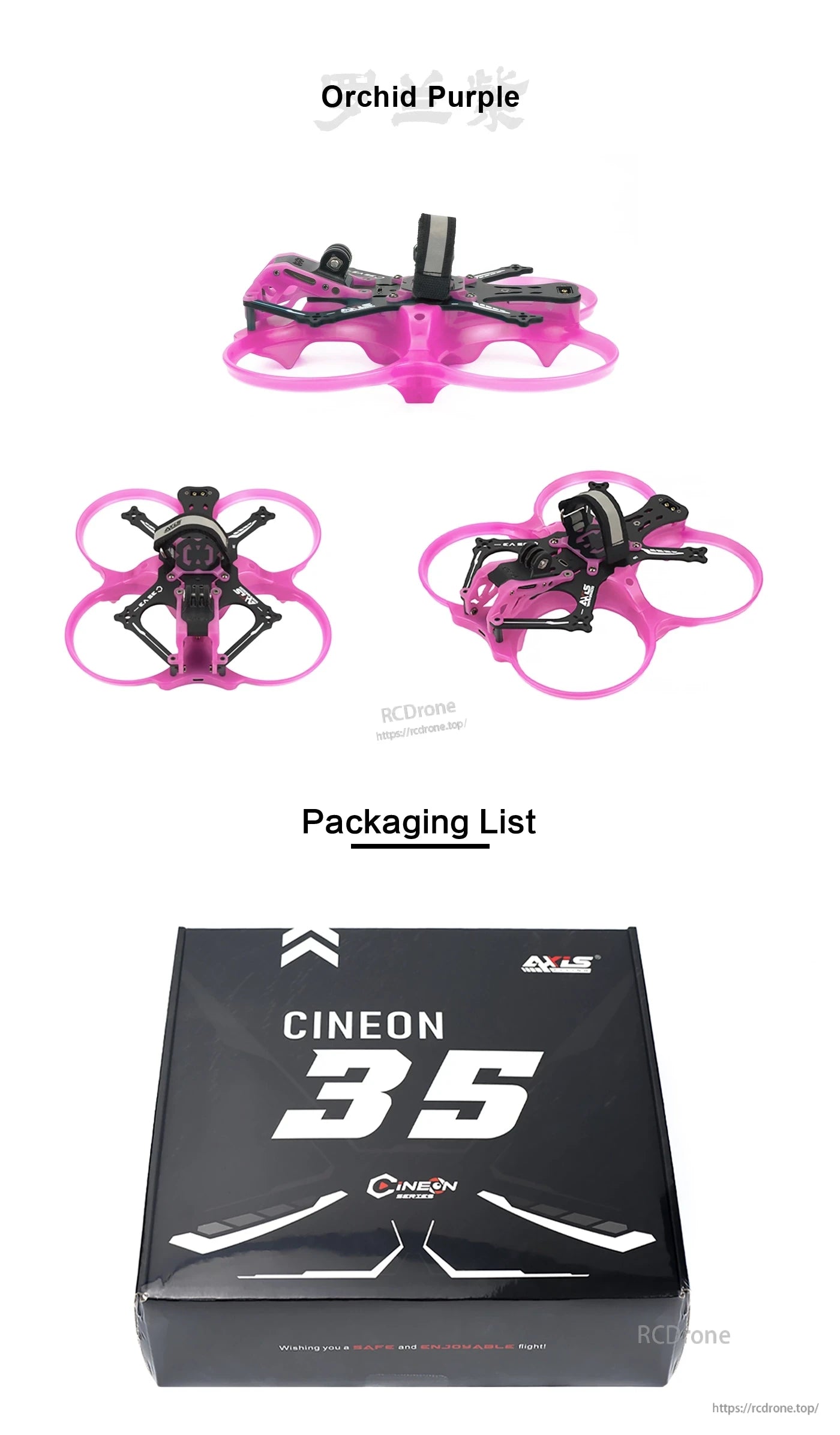

Cosa è incluso

Kit telaio come mostrato, inclusi condotti, piastre del telaio in carbonio, supporti per il montaggio della fotocamera (opzioni O4 Pro CNC e O4 Lite stampate ad iniezione), cinghie per batterie, XT60 e supporti per antenne, parti stampate GPS, distanziali, O-ring e set completo di hardware M2/M3.

Istruzioni per l'installazione

Passo 1

M3*14 Passare attraverso il telaio superiore, il telaio centrale e il telaio inferiore per fissare il corpo anteriore e le parti in alluminio della fotocamera. M3*12 Passare attraverso il telaio inferiore, il telaio centrale e il telaio superiore per fissare il corpo sinistro e destro. M3*6 Passare attraverso il telaio inferiore per fissare i distanziali in alluminio M3*23.M3*10 Passare attraverso il telaio inferiore e superiore per fissare il corpo posteriore.

Passo 2

M2*12 Passare attraverso la parte anteriore del supporto di montaggio della fotocamera per fissare i pezzi stampati GPS e i distanziatori in alluminio M2*16. M2*6 Passare attraverso la parte posteriore del supporto di montaggio della fotocamera per fissare i pezzi stampati GPS e i distanziatori in alluminio M2*25. M3*6 a testa svasata Fissare la parte posteriore del supporto di montaggio della fotocamera alla piastra in carbonio. Viti di fissaggio 4*4 M3 Passare attraverso i lati del supporto di montaggio della fotocamera per unire i pezzi in alluminio della fotocamera. M2*10 a testa svasata Passare attraverso la parte anteriore del supporto di montaggio della fotocamera attraverso la piastra in carbonio per fissarlo ai pezzi in alluminio della fotocamera.

Passo 3

M3*6 Passare attraverso la parte anteriore del supporto di montaggio della fotocamera attraverso la piastra in carbonio per fissarlo ai pezzi in alluminio della fotocamera. M3*6 a testa svasata Fissare la piastra in carbonio ai distanziatori in alluminio M3*23 e la parte posteriore del supporto di montaggio della fotocamera alla piastra in carbonio. M2.5*8 controsoffitti Fissa il connettore XT60 alla piastra in carbonio sul retro. M2*6 controsoffitti Fissa la piastra in carbonio al telaio. Aggiungi un O-ring tra l'antenna e il telaio superiore per assorbire gli urti.

Applicazioni

Riprese FPV cinematografiche indoor/outdoor, voli di prossimità sicuri, linee freestyle con protezioni per le eliche e costruzioni basate su DJI O4.

Dettagli

Il telaio C35 V3 ha un design cine whoop, un passo di 160mm, piastra in carbonio da 3.5mm T700, peso di 206±5g. Parti suggerite: motori C206-1960KV, batteria 1300-2200mAh, stack F745 AIO da 40A, eliche HQ DT90 MMX4.

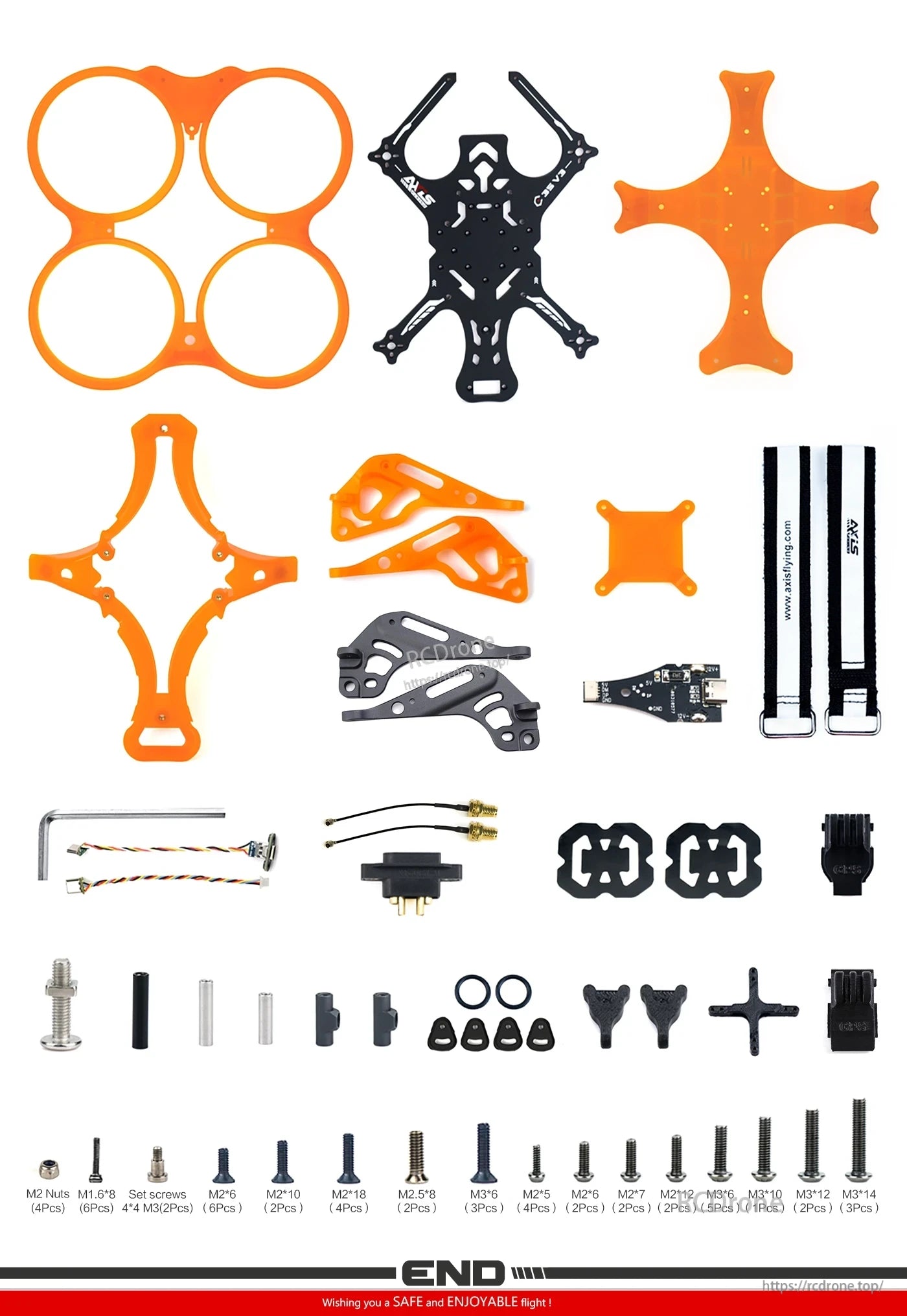

I componenti del drone FPV Cineon C35 includono parti del telaio, viti, motori, eliche e accessori. Varie dimensioni di bulloni e dadi sono etichettati per l'assemblaggio. Include cinghie di sicurezza e parti elettroniche. Ti auguriamo un volo sicuro e piacevole.
