Panoramica
Il CoreWing F405 WING MINI V2 Flight Controller è una scheda di controllo compatta per aerei a ala fissa, a V, a ala volante, VTOL e airframe FPV. Il suo design PCB a 6 strati impilati combina connessioni periferiche dedicate, uscite PWM, regolazione della potenza e gestione della potenza VTX configurabile in un formato di installazione compatto.
Caratteristiche principali
- PCB a sei strati con costruzione in rame più spesso.
- 9 uscite pin-header PWM più 3 uscite solder-pad PWM aggiuntive.

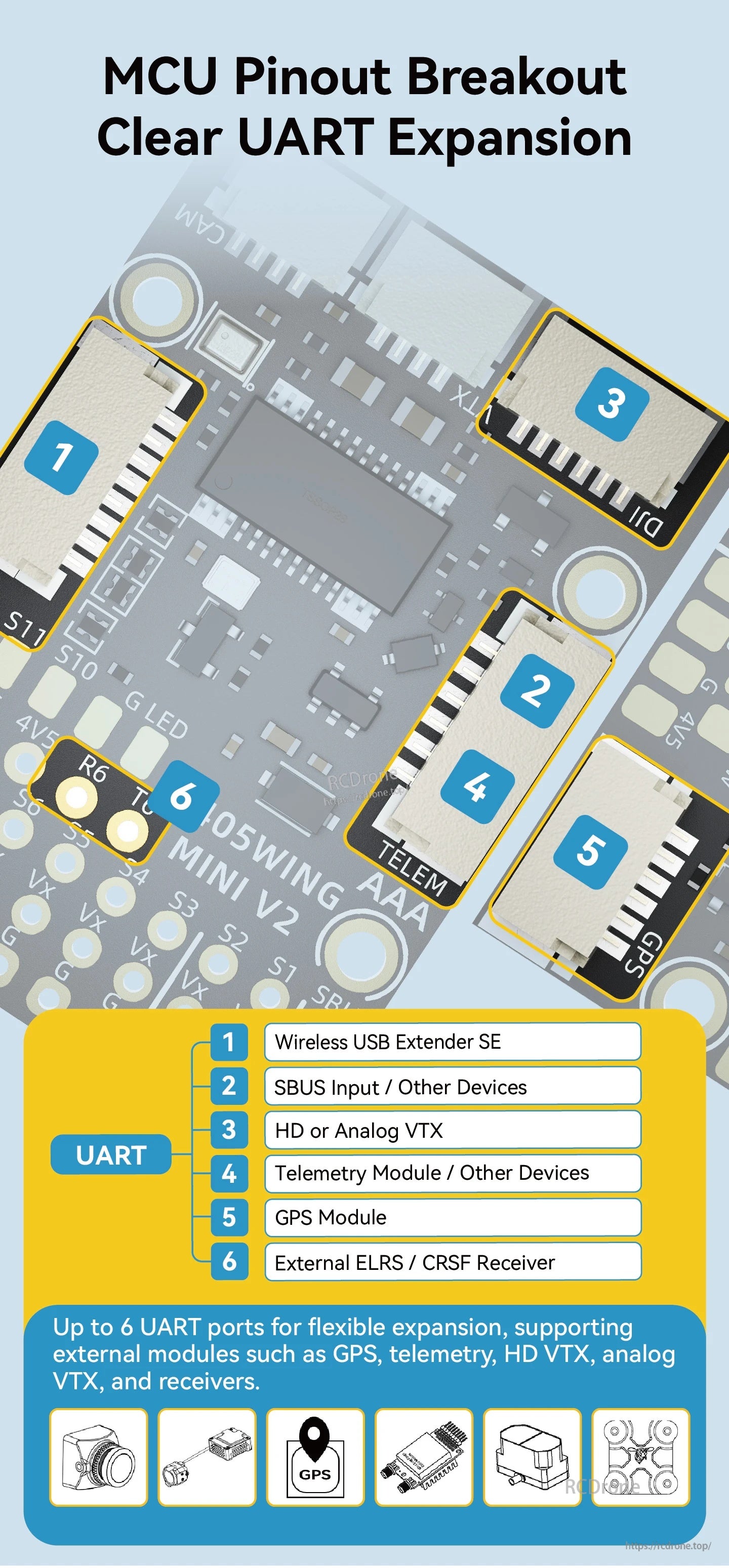

- Fino a 6 porte UART per espansione, inclusi GPS, telemetria, VTX HD o analogico e connessioni ricevitore ELRS/CRSF esterne.
- Punti di connessione dedicati per GPS, VTX, ricevitore, telecamera, telemetria e SBUS per un cablaggio organizzato.

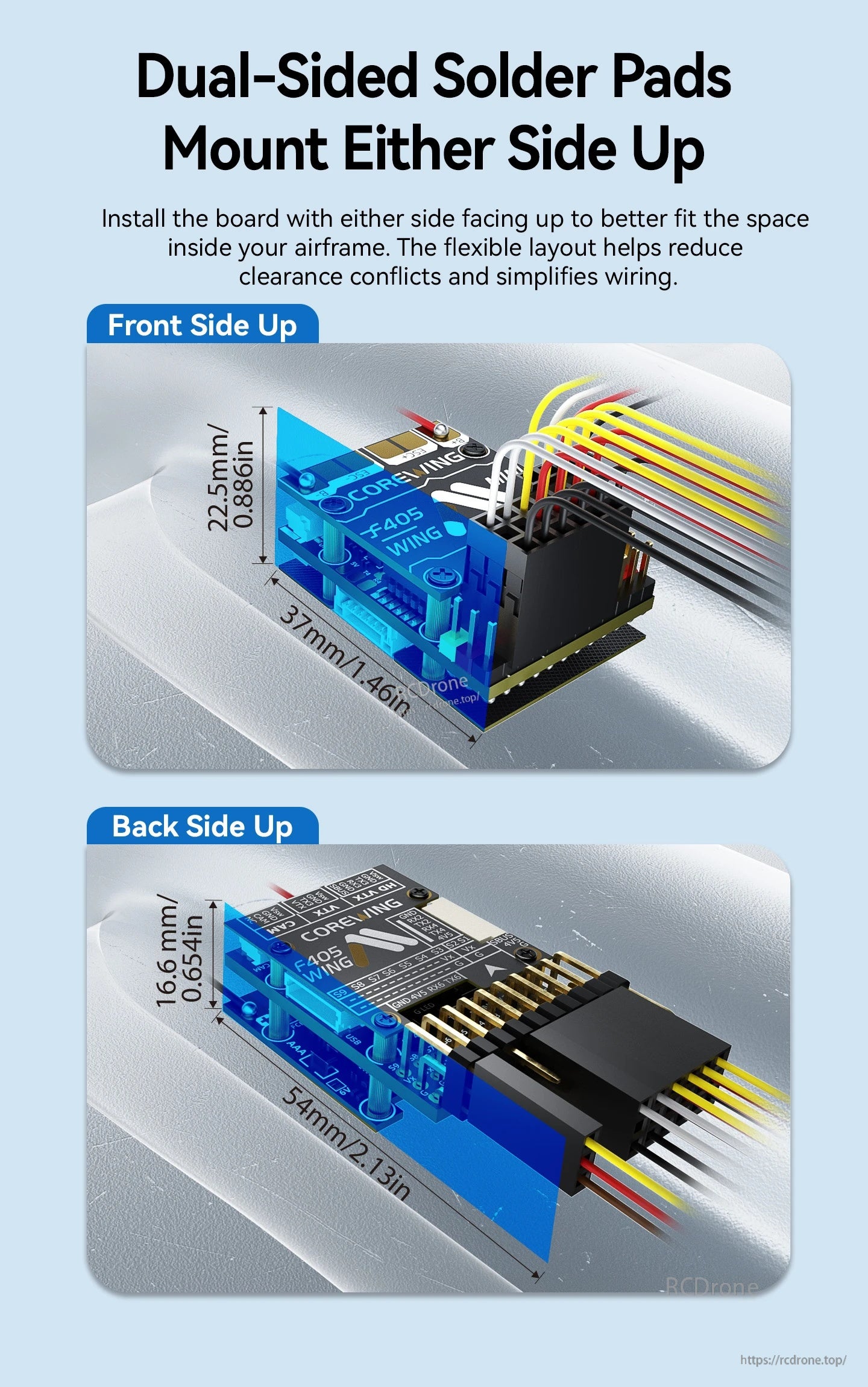

- Pads di saldatura su entrambi i lati consentono a qualsiasi lato della scheda di essere rivolto verso l'alto per una flessibilità di installazione.
- Supporta connessioni VTX HD e analogiche con uscita VSW selezionabile: VBAT o 5V.VSW è impostato su VBAT per impostazione predefinita.
- La potenza VTX switchabile può essere assegnata a un interruttore del trasmettitore a 2 posizioni per ridurre il calore del VTX durante la configurazione a terra.
- Compatibile con i firmware ArduPilot, INAV e Betaflight tramite l'interfaccia dell'app CoreWing.
- La regolazione wireless è supportata tramite il Wireless USB Extender SE, fornendo connettività BLE e Wi-Fi, regolazione cablata USB-C e porte di espansione. La portata della regolazione wireless è fino a 30 metri e varia in base all'installazione, all'ambiente e al dispositivo mobile.

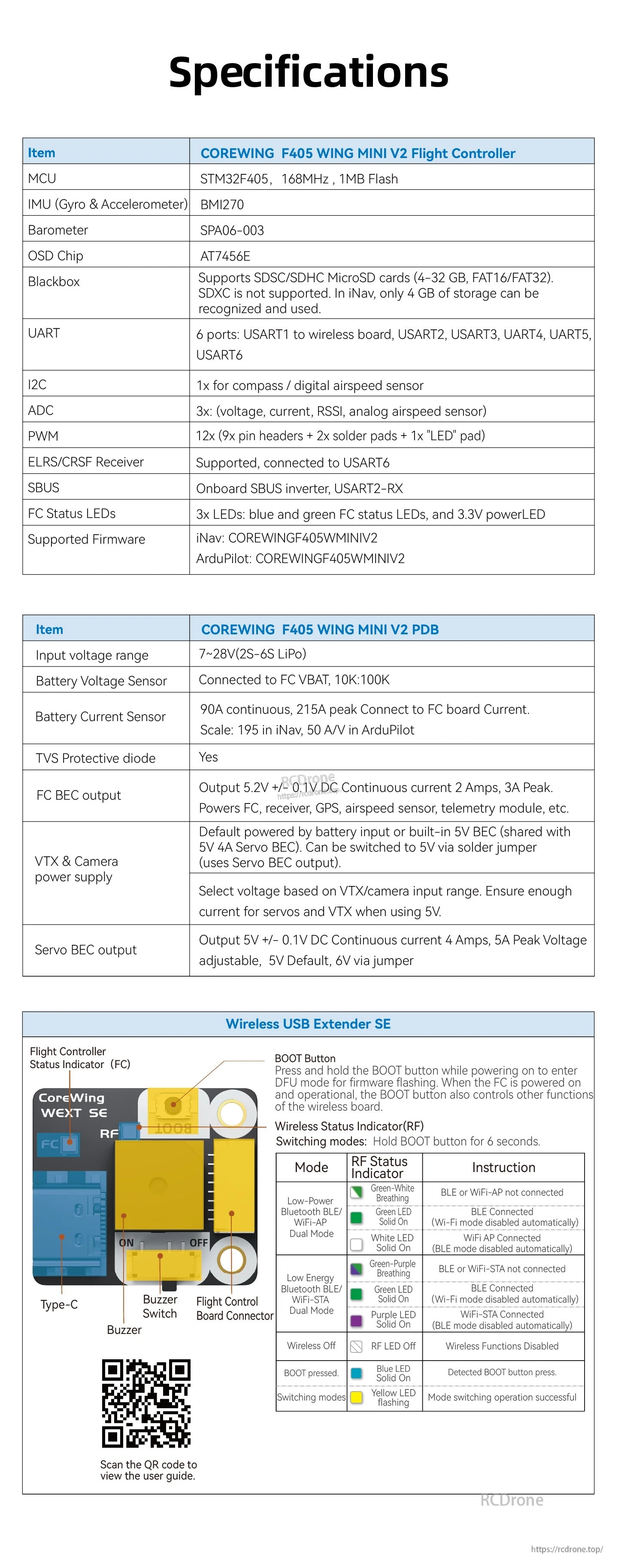

Specifiche
| Modello | F405 WING MINI V2 |
| Strati PCB | 6 strati |
| Uscite PWM | 9 intestazioni pin + 3 pad saldati |
| Porti UART | Fino a 6 |
| Flight Controller BEC | 5.2V 2A |
| Servo BEC | 5V 4A |
| Compatibilità VTX | HD e VTX analogico |
| Uscita di potenza VTX | VBAT o 5V selezionabile |
| Airframe supportati | Aeroplani a ala fissa, a V, ali volanti, VTOL |
| Supporto firmware | ArduPilot, INAV, Betaflight |
Opzioni header
Disponibile con header non saldati o con header dritti saldati. Per assistenza alla configurazione o supporto prodotto, contattare rcdrone.top.
Applicazioni
Adatto per aerei RC a ala fissa compatti, ali volanti, aerei a V, piattaforme VTOL e costruzioni FPV che richiedono più uscite PWM, espansione UART, GPS, ricevitore, telemetria, connessioni per telecamera e VTX.
Dettagli

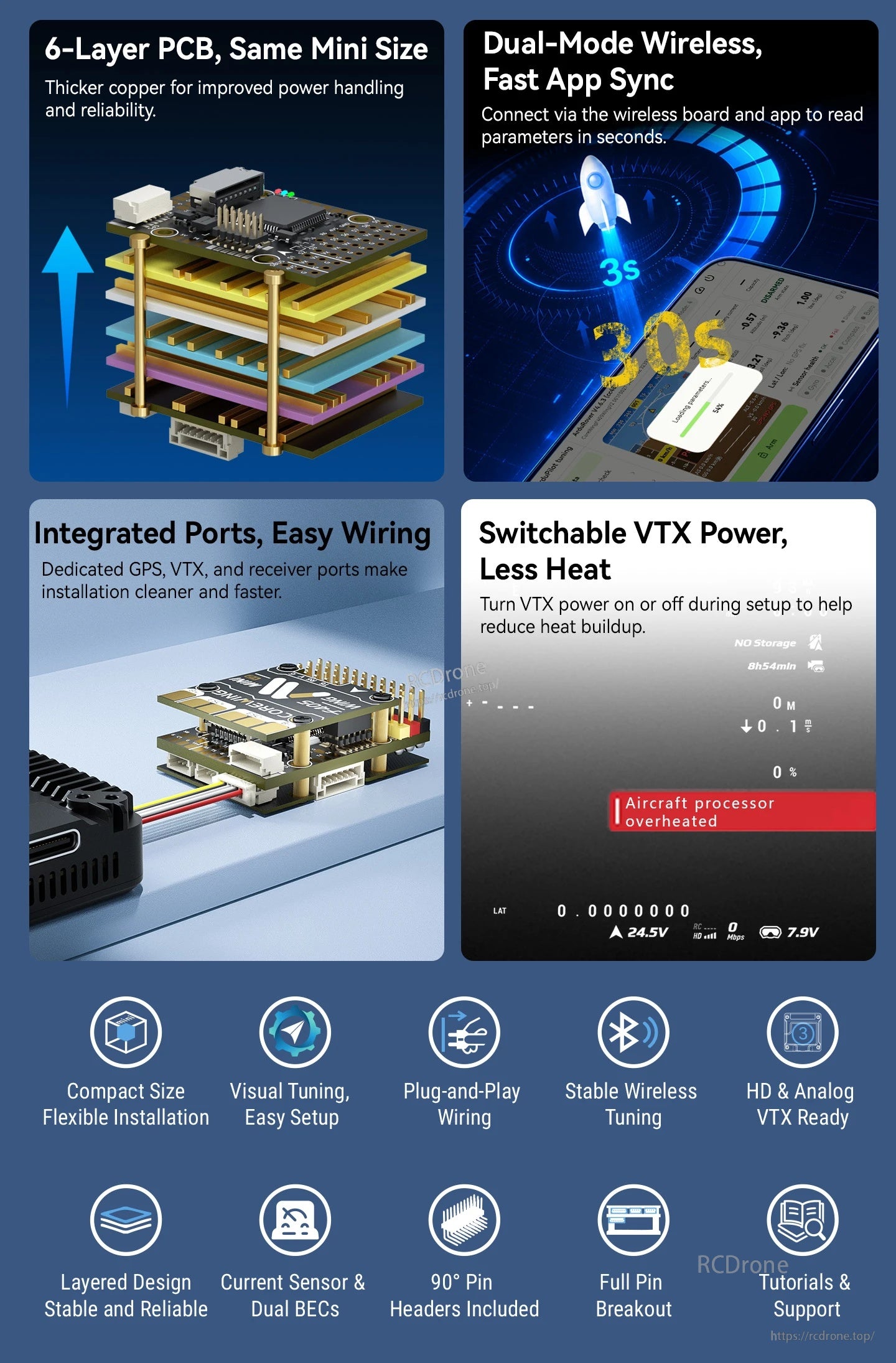

Il design compatto impilato combina connessioni periferiche organizzate, potenza VTX configurabile e supporto per la configurazione wireless.

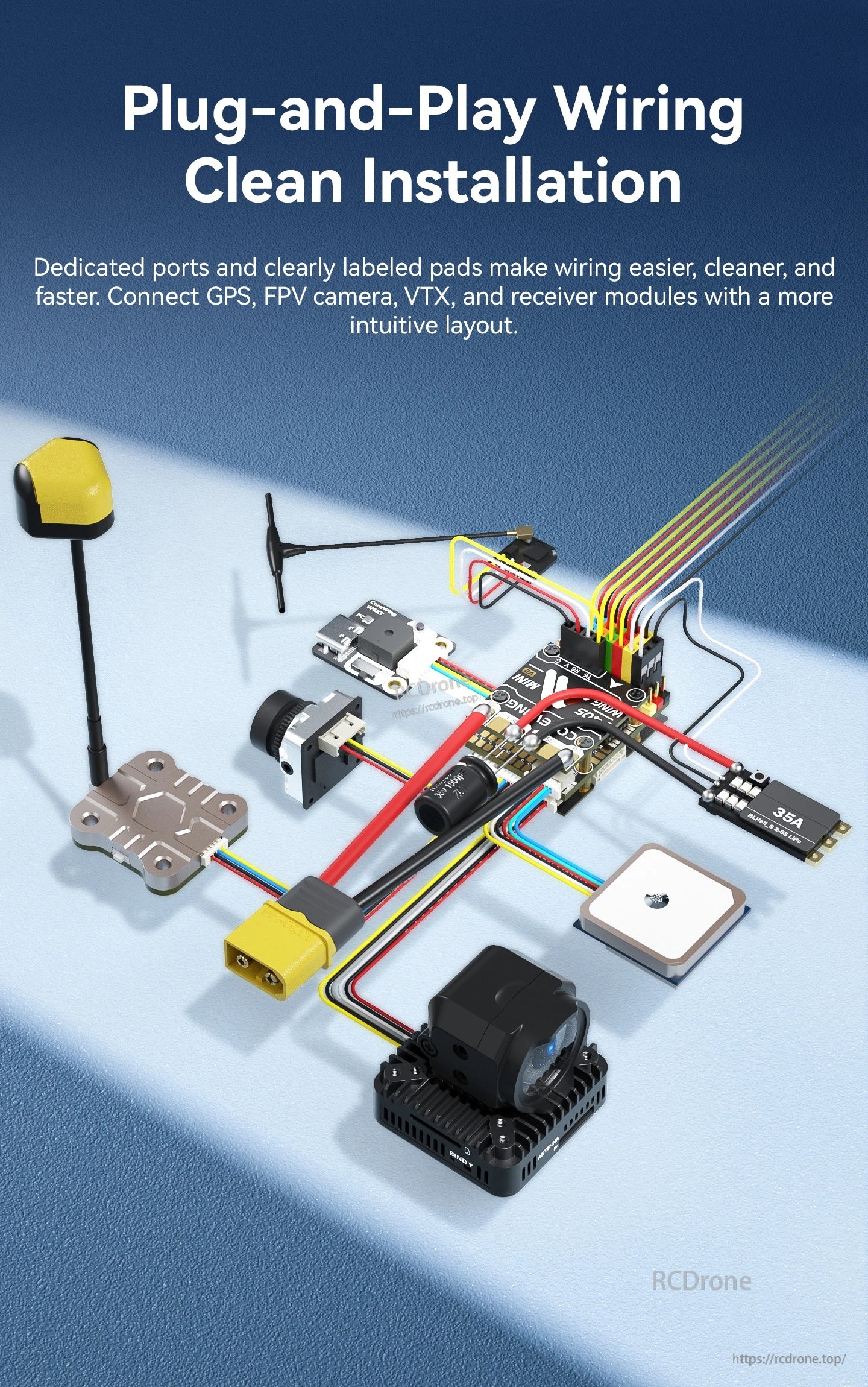

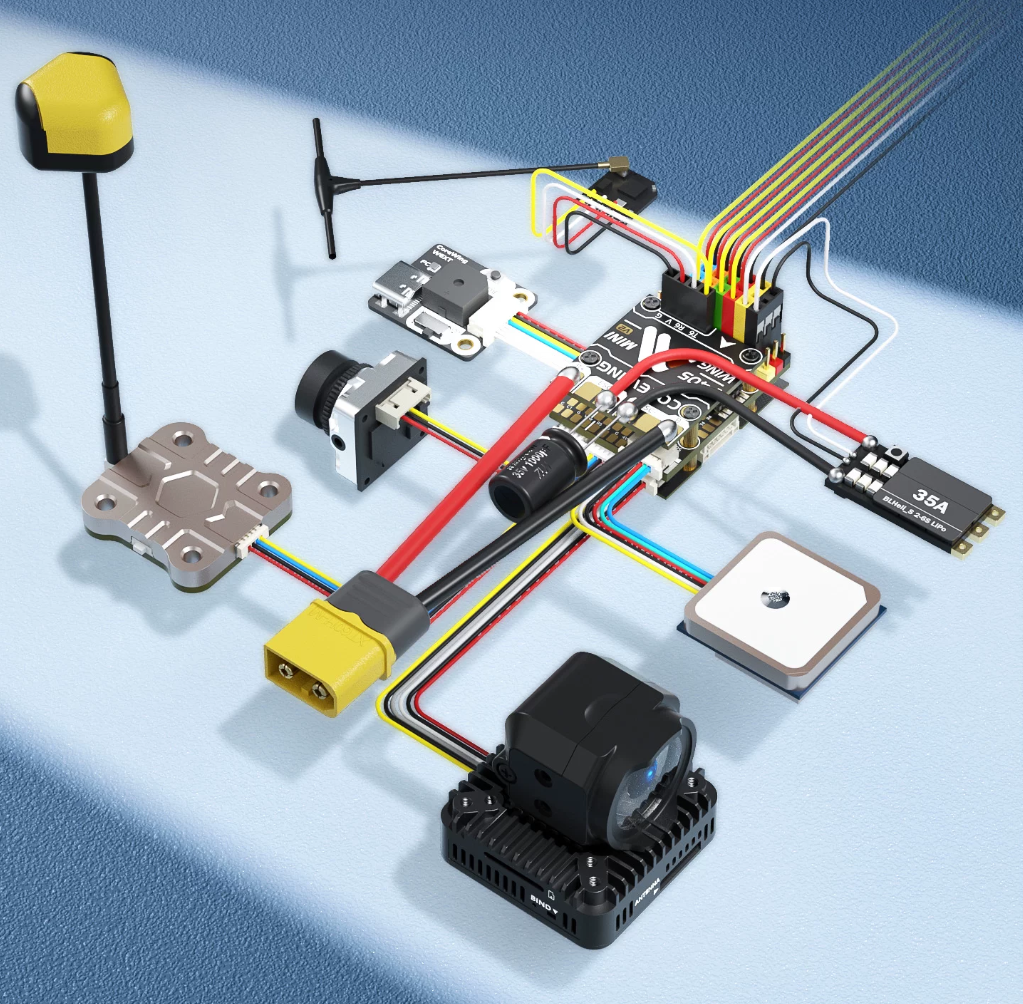

Punti di connessione dedicati aiutano a mantenere ordinati i cablaggi di GPS, ricevitore, fotocamera, VTX e telemetria in un'installazione ad ala fissa.
Pads di saldatura su entrambi i lati consentono a qualsiasi lato della scheda di essere rivolto verso l'alto quando lo spazio di installazione o il percorso dei cavi lo richiedono.

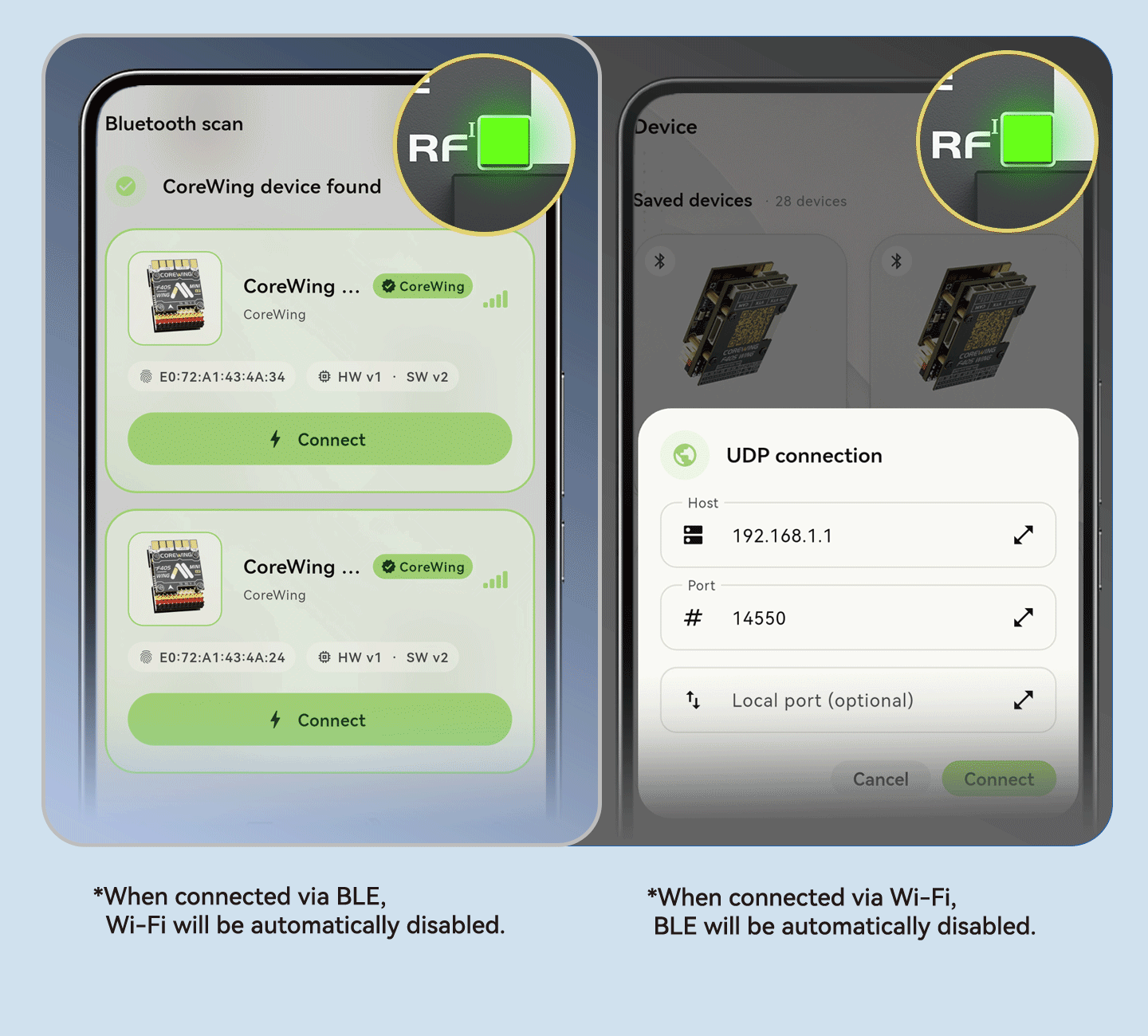

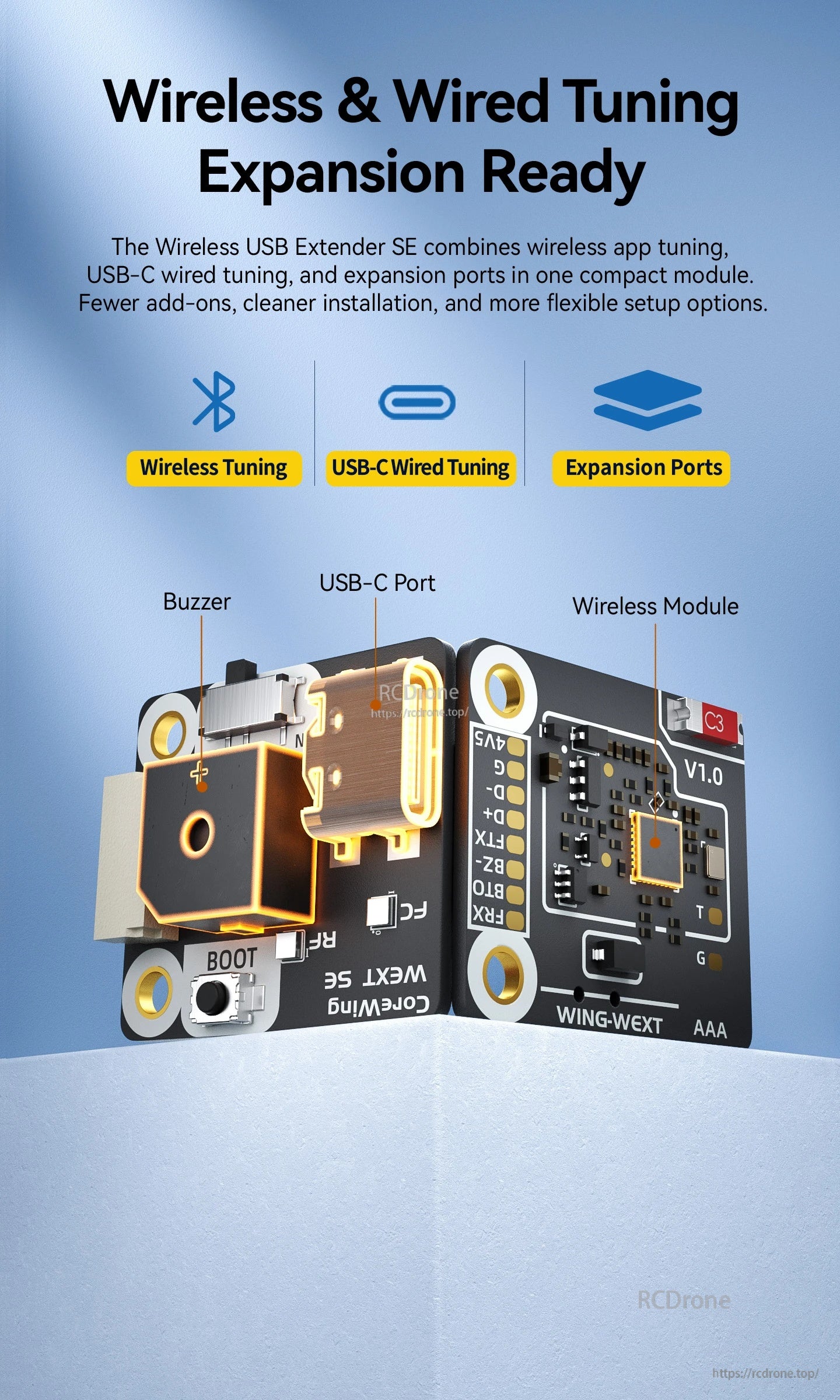

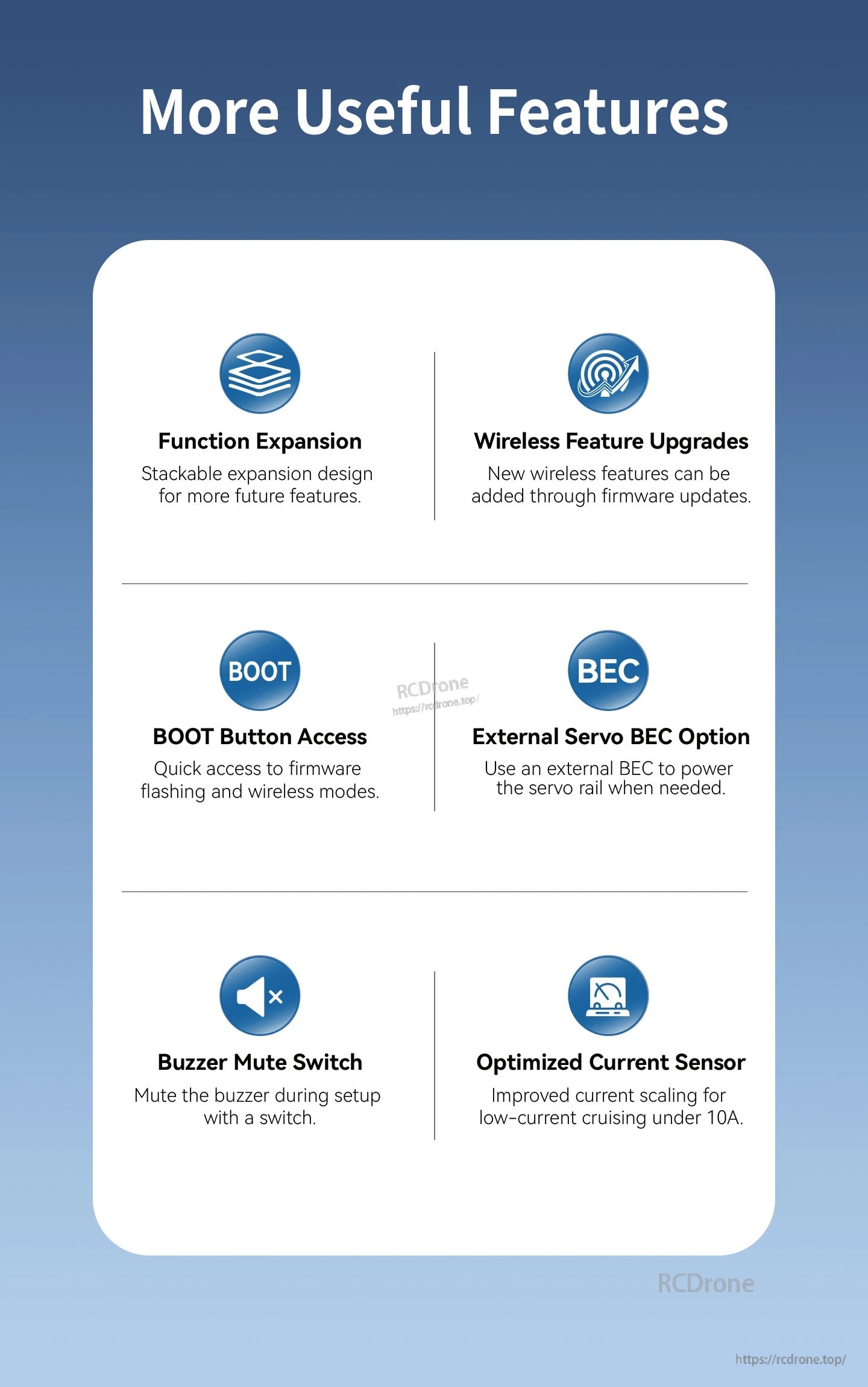

L'Extender USB Wireless SE aggiunge sintonizzazione BLE e Wi-Fi, accesso cablato USB-C, connessione del buzzer e porte di espansione.

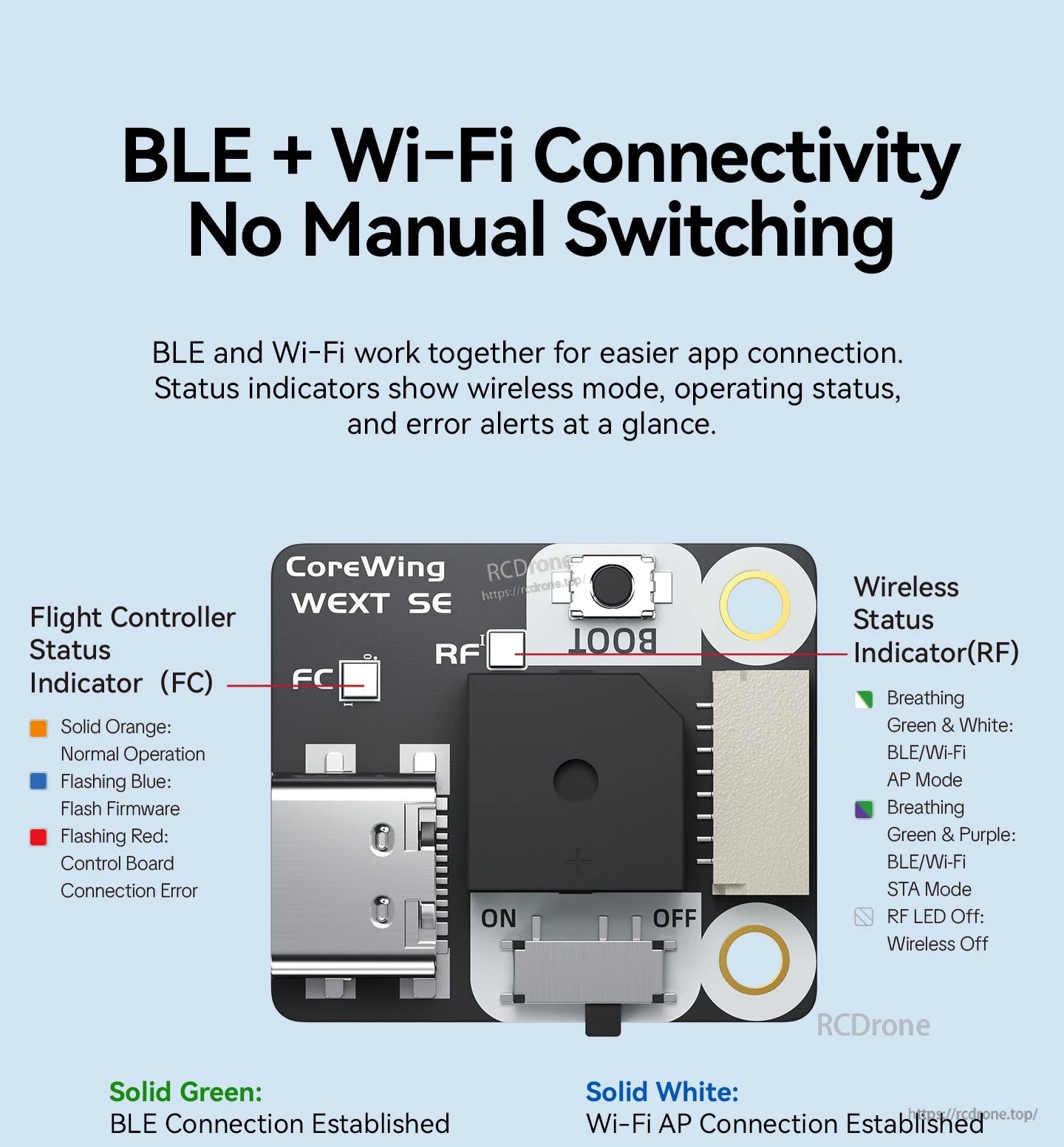

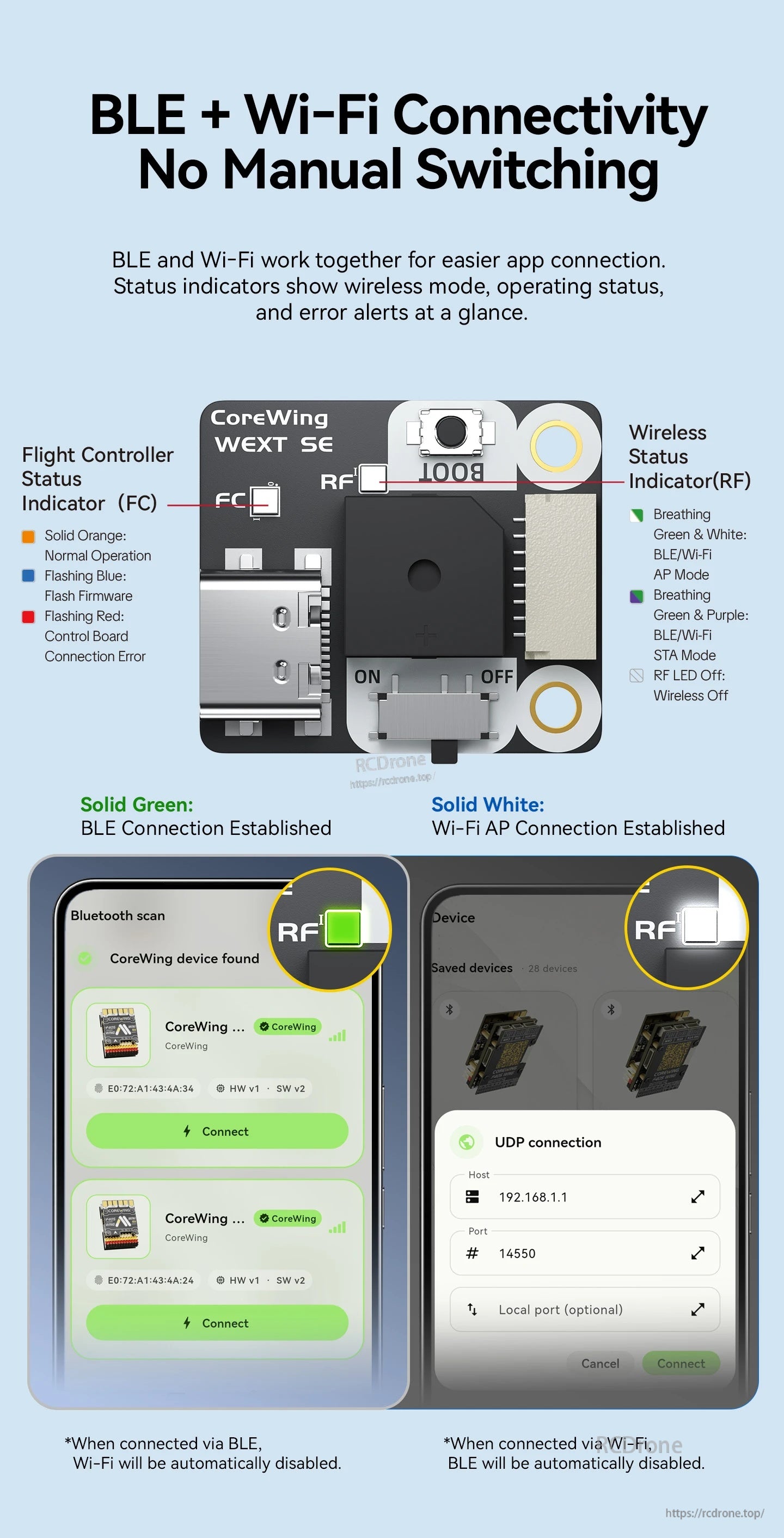

Indicatori di stato BLE e Wi-Fi rendono più facile confermare la connessione wireless attiva durante la configurazione dell'app.

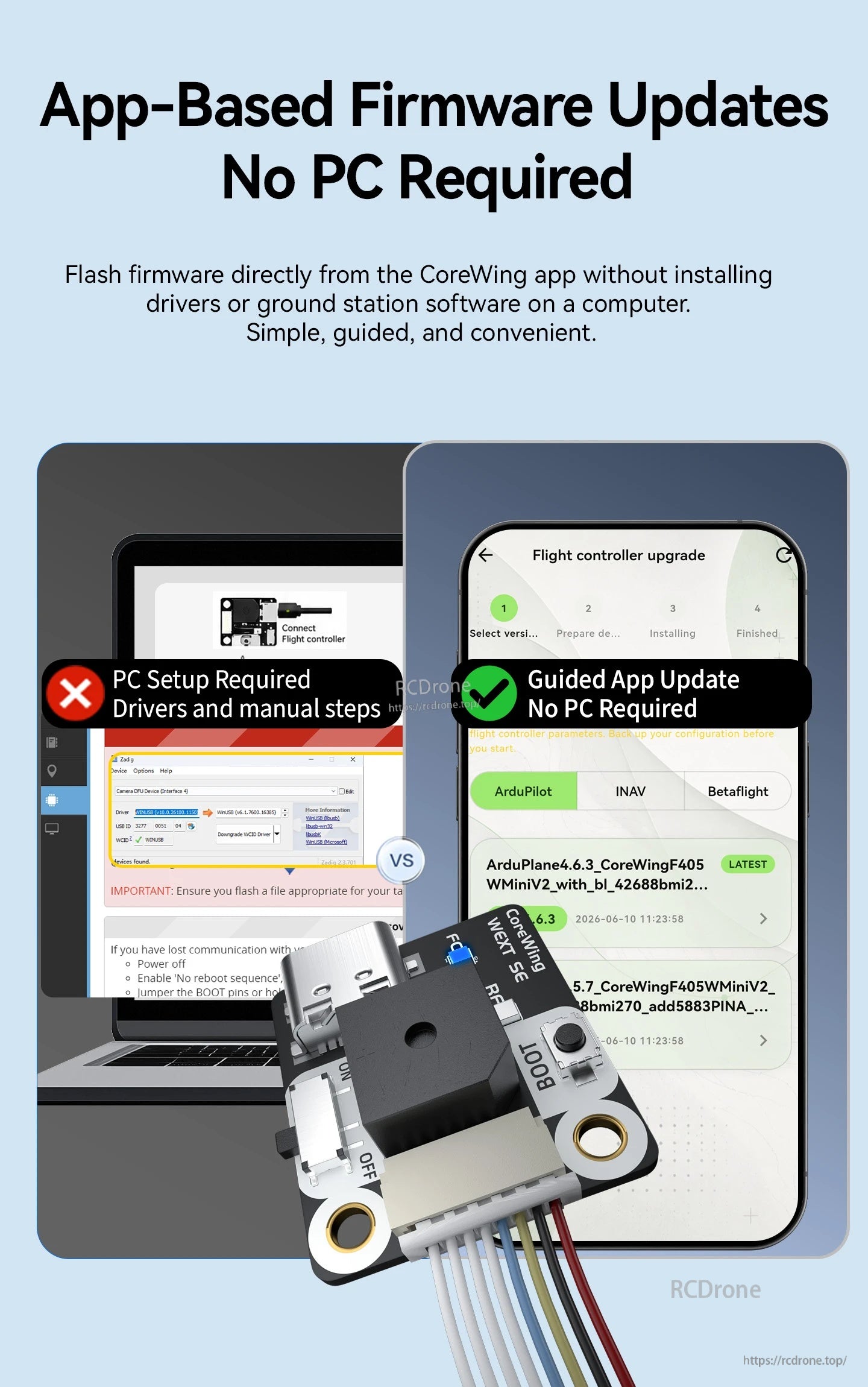

Gli aggiornamenti del firmware possono essere avviati tramite l'app CoreWing senza un flusso di lavoro di configurazione basato su computer.

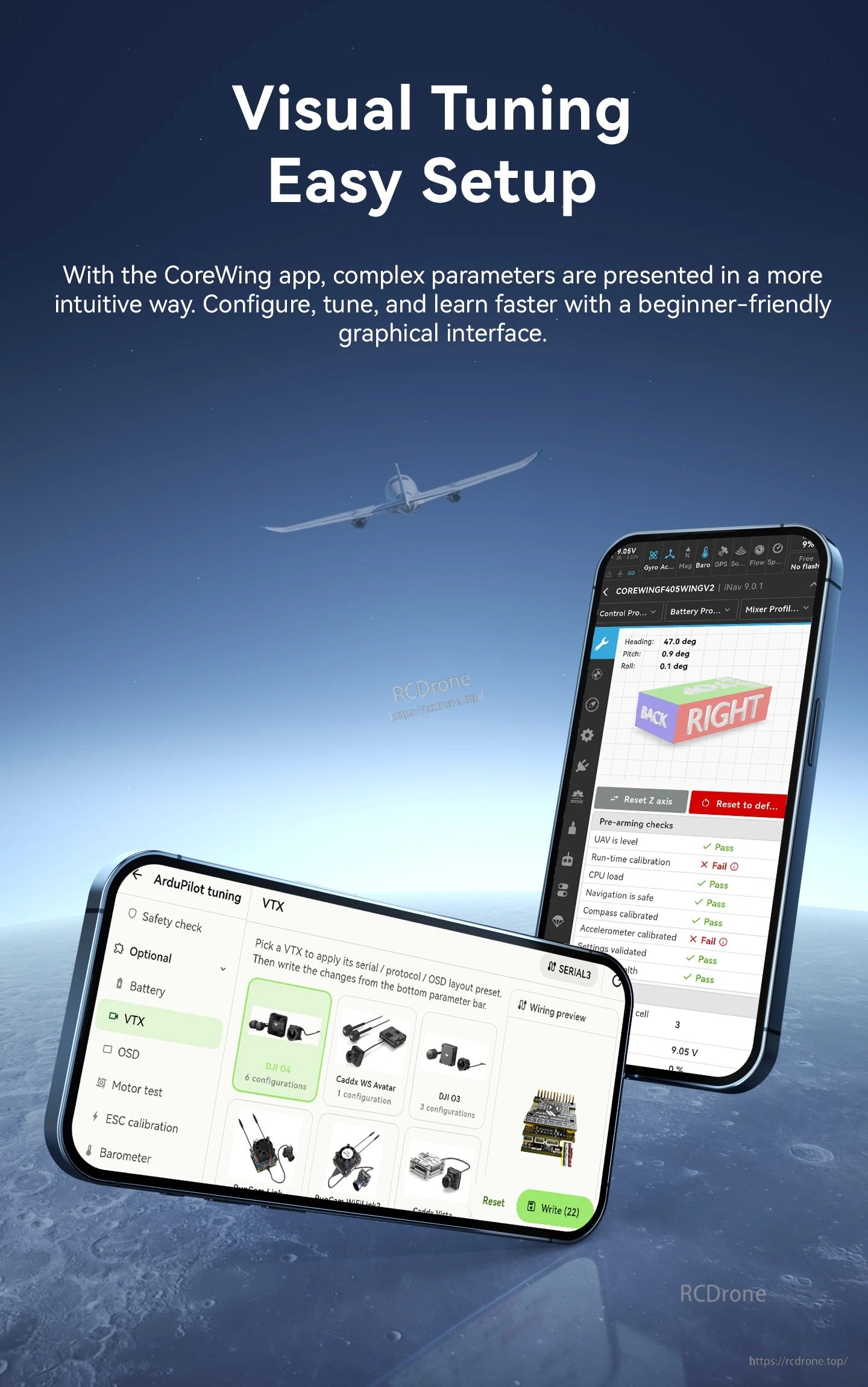

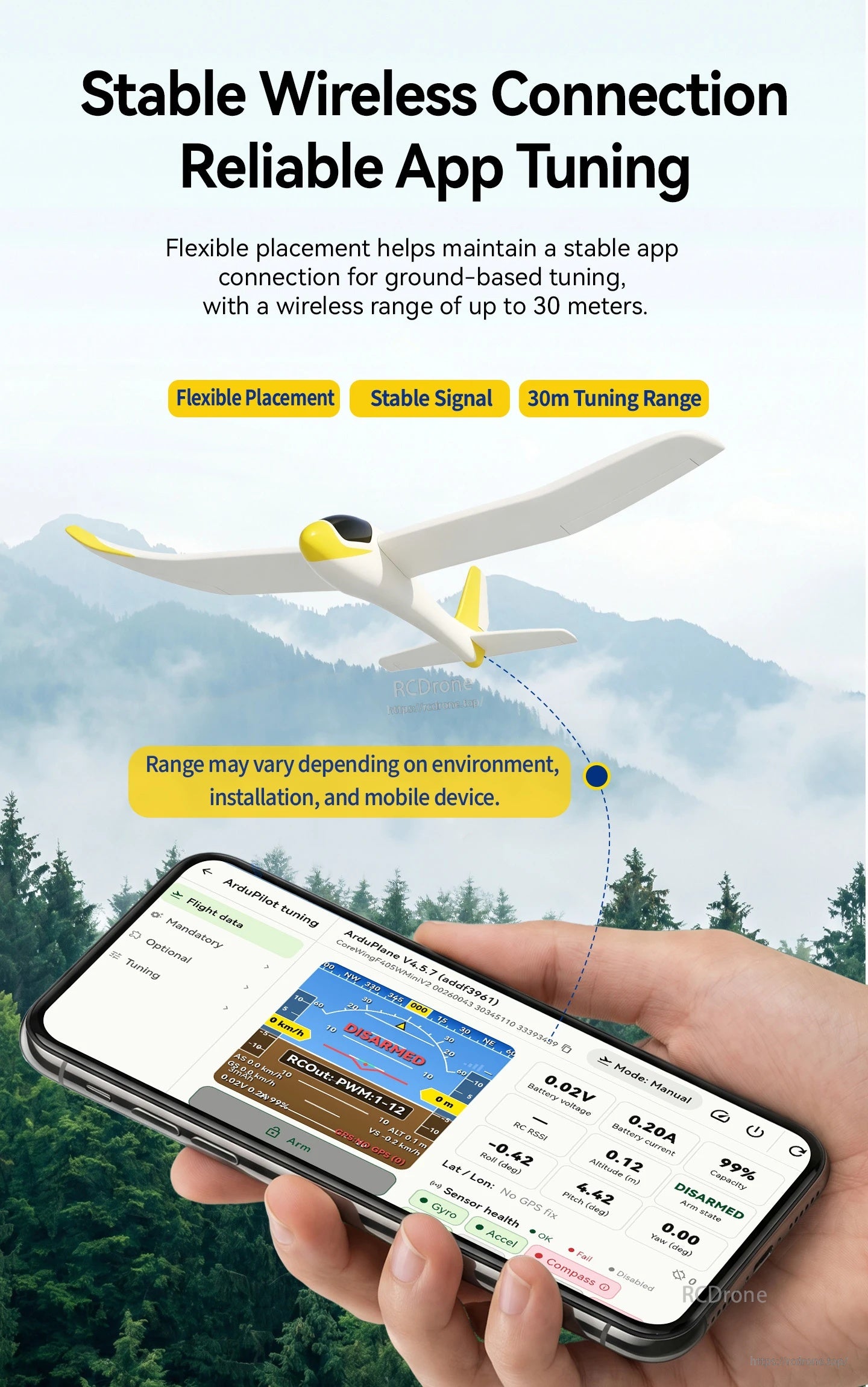

La sintonizzazione dell'app wireless supporta una configurazione flessibile basata a terra, con un raggio che varia in base all'installazione, all'ambiente e al dispositivo mobile.

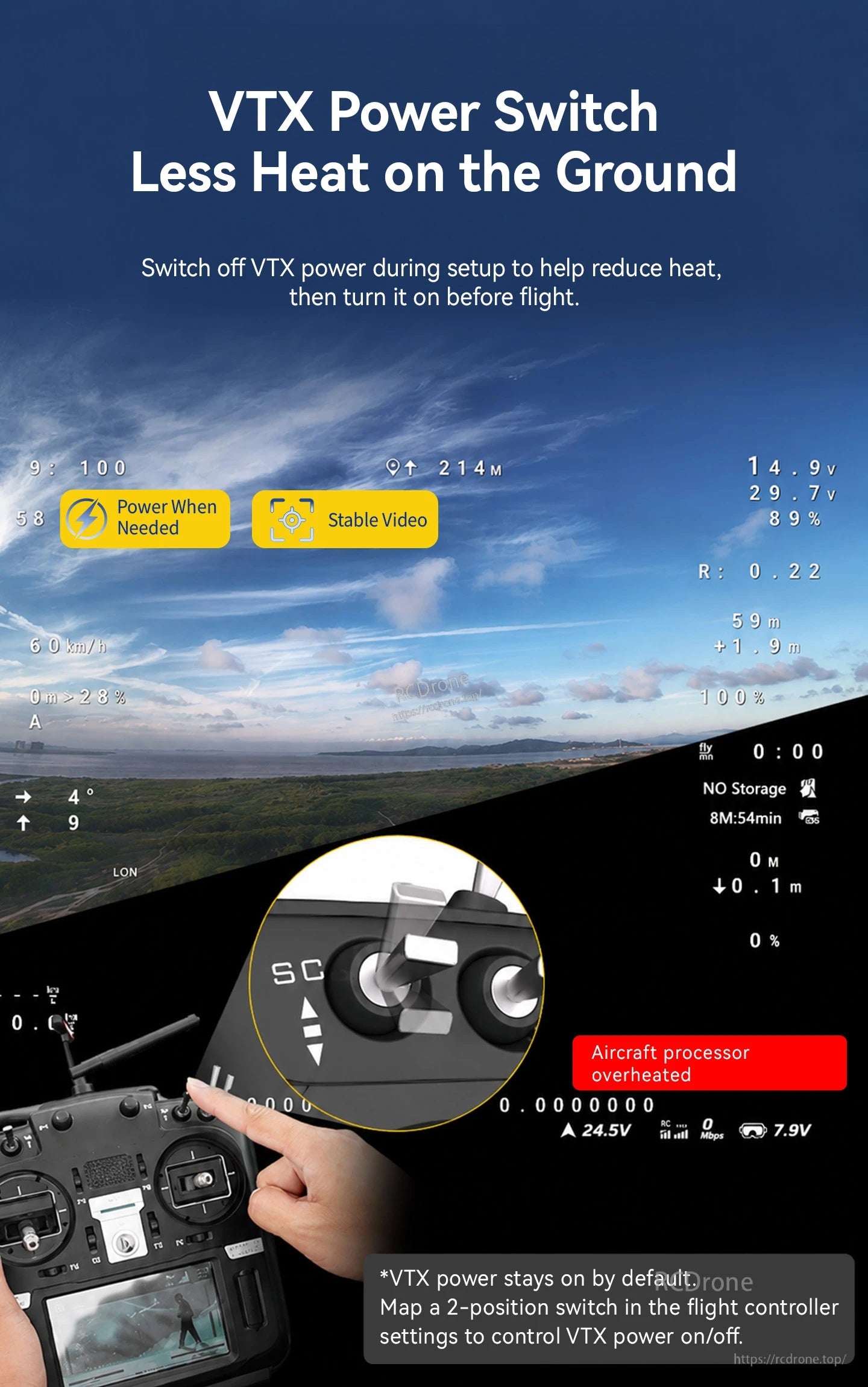

Assegnare la potenza VTX a un interruttore trasmettitore a due posizioni può ridurre il calore del trasmettitore video prima del volo.
Fino a sei porte UART supportano l'espansione per GPS, telemetria, VTX, ricevitori e periferiche correlate.

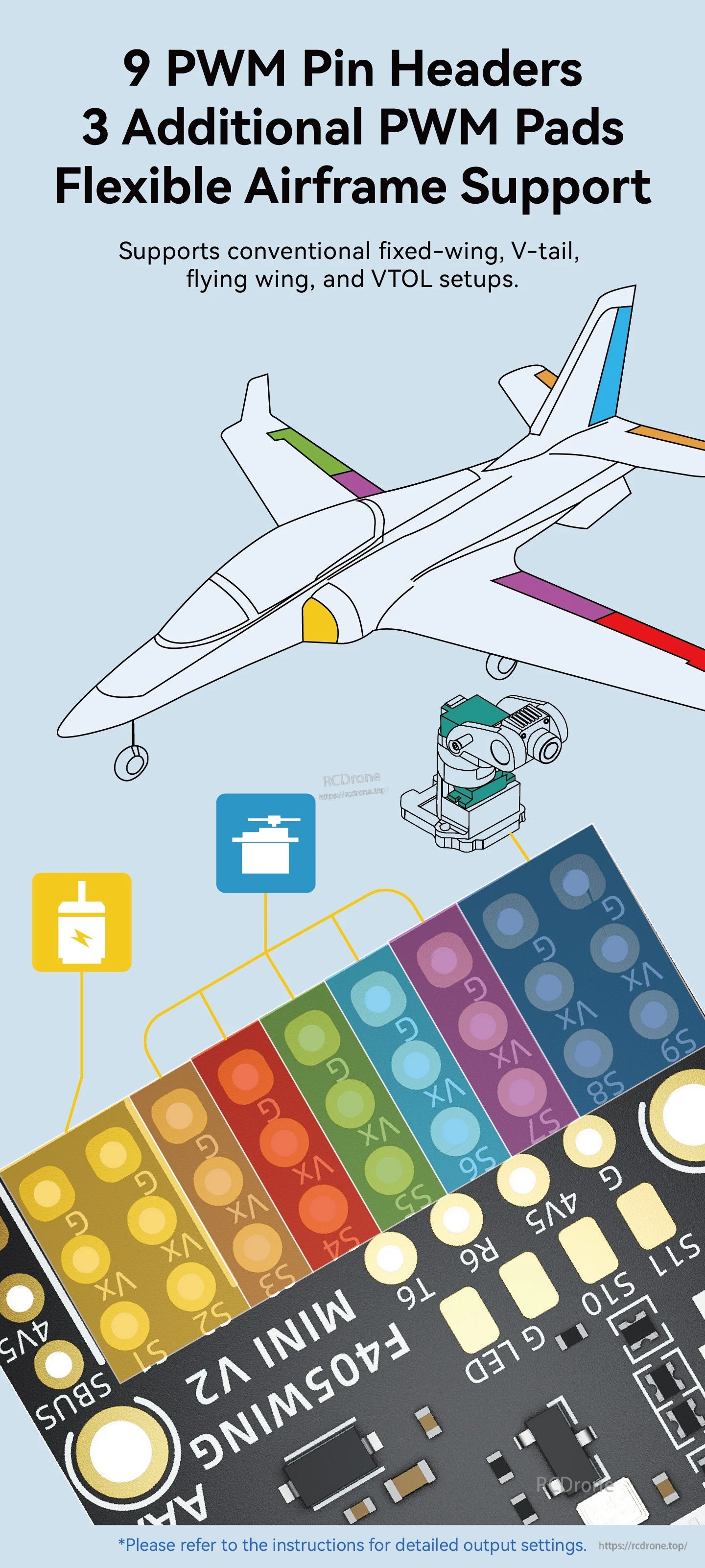

Nove uscite pin-header PWM più tre uscite a pad saldati supportano configurazioni flessibili del telaio e servo .

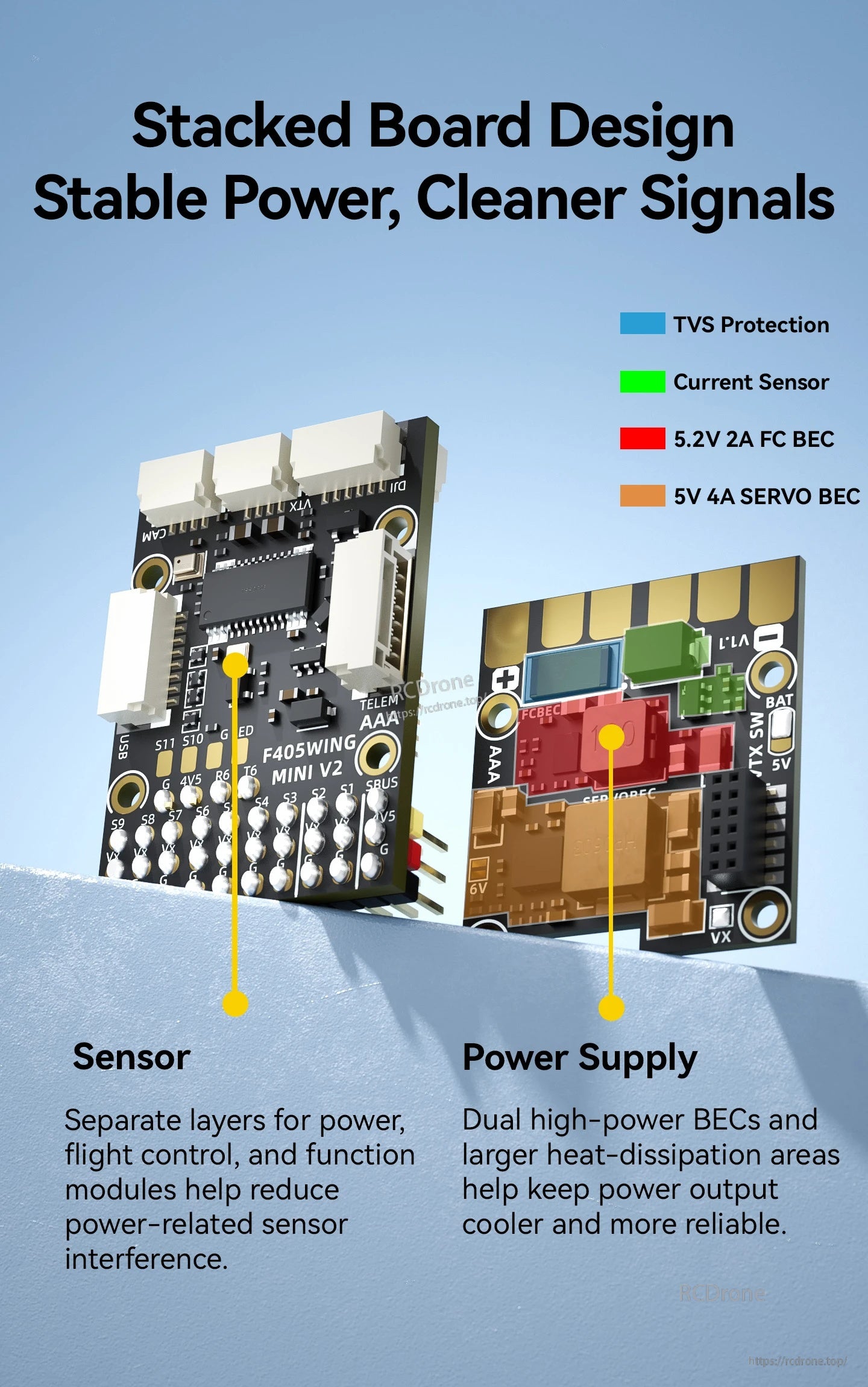

Strati separati per sensori e alimentazione, insieme a controllori di volo a 5.2V e BEC servo a 5V, supportano una distribuzione dell'alimentazione organizzata.

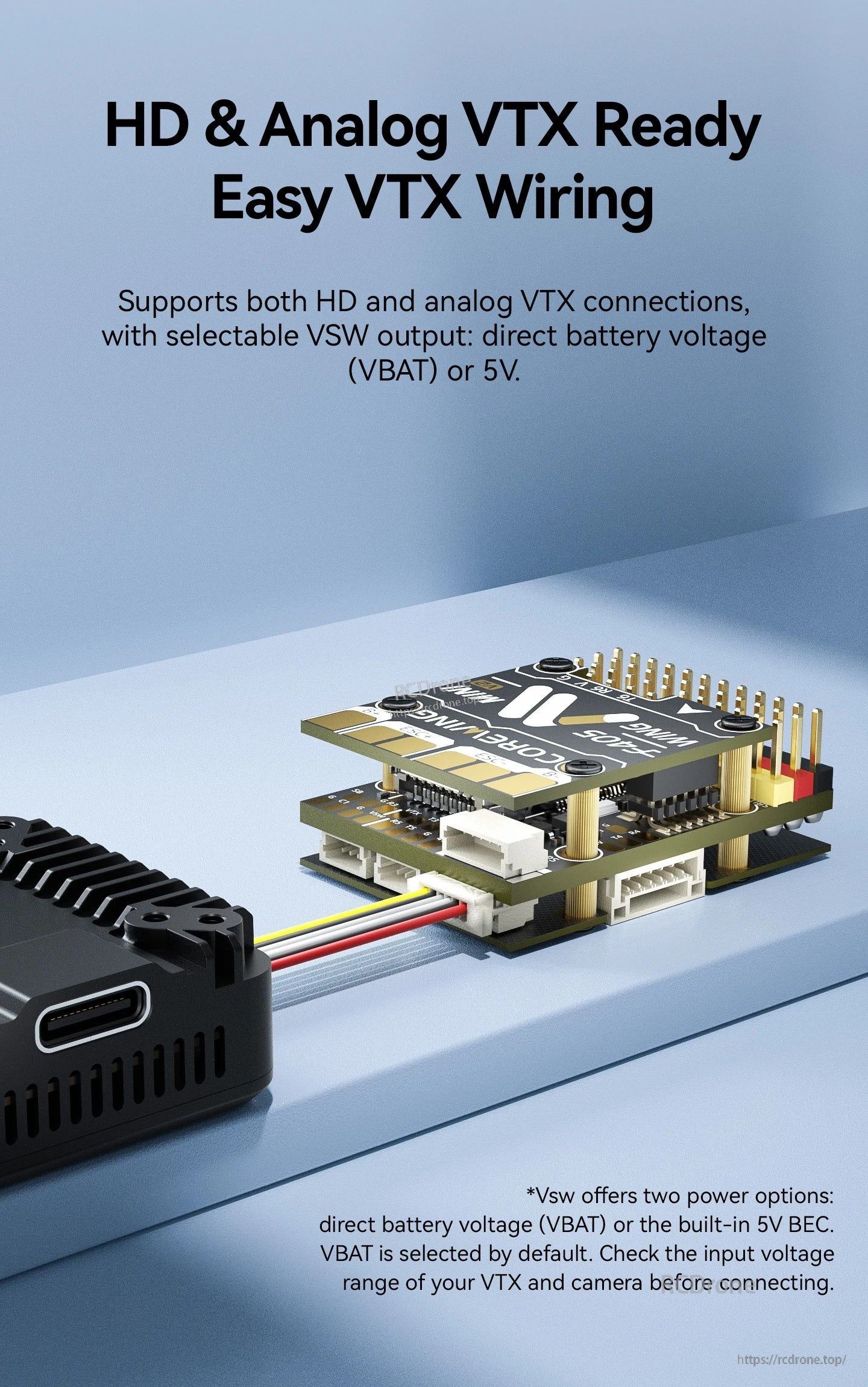

Le connessioni VTX HD e analogiche sono supportate con un'uscita VSW selezionabile di VBAT o 5V.

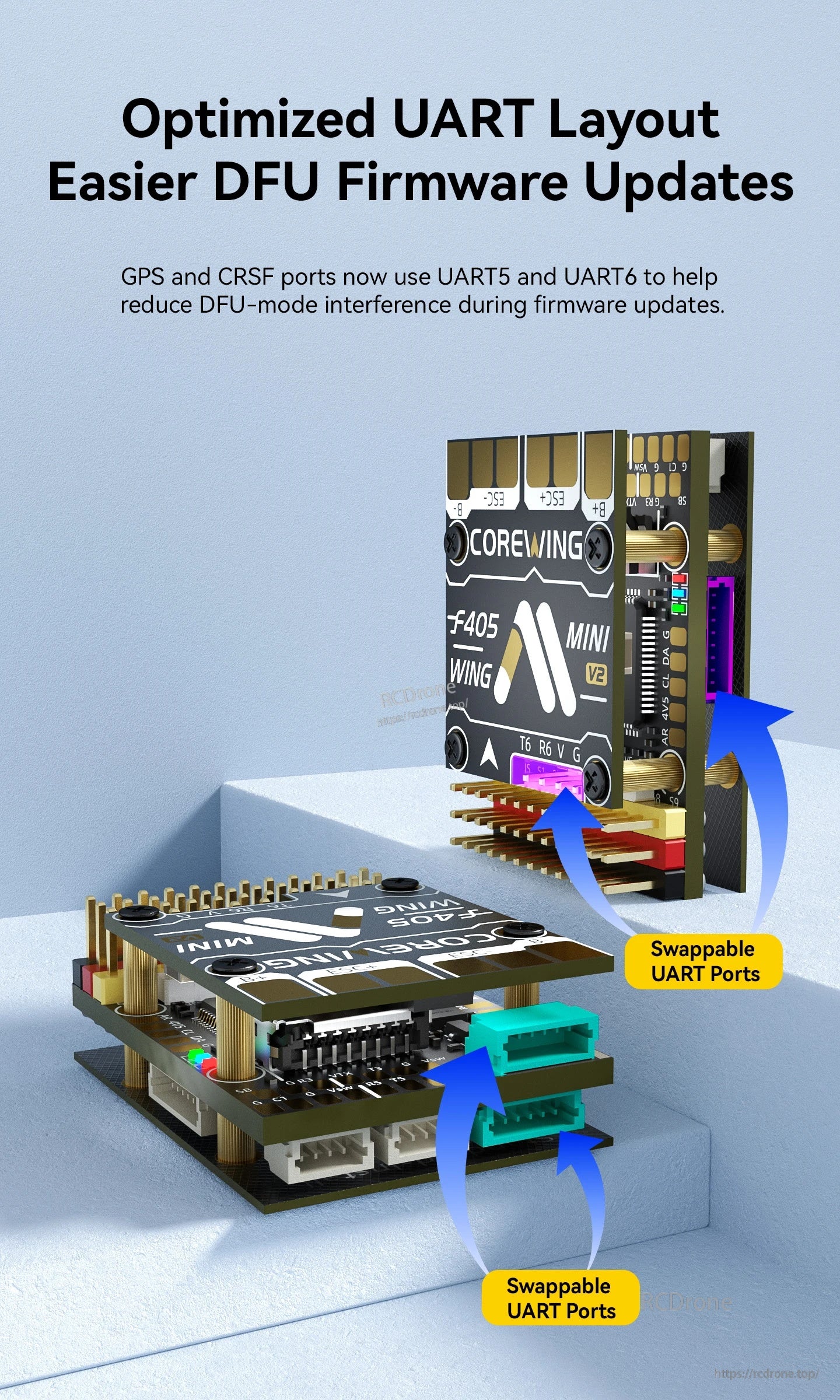

Un layout UART ottimizzato aiuta a ridurre le interferenze delle porte durante gli aggiornamenti del firmware DFU.

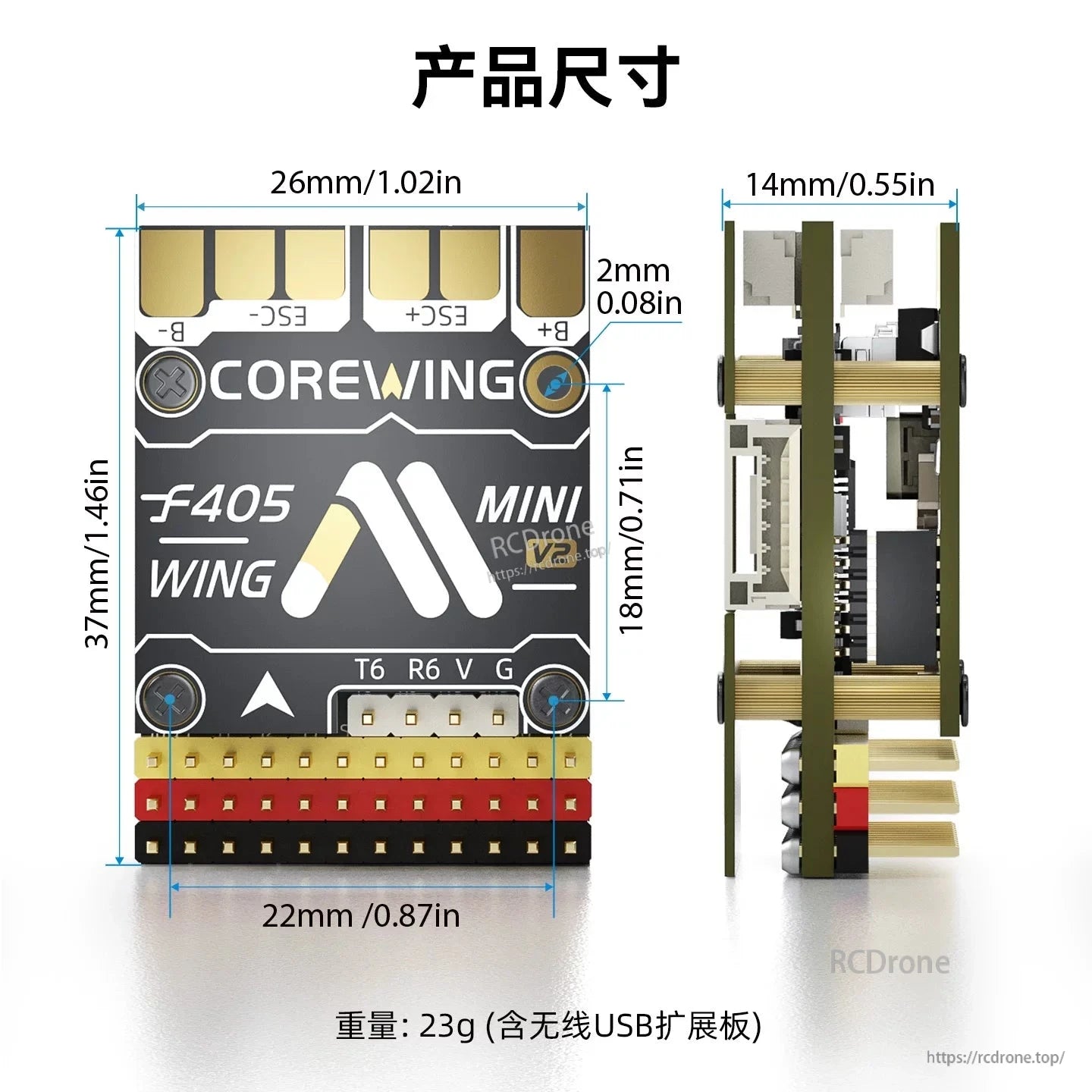

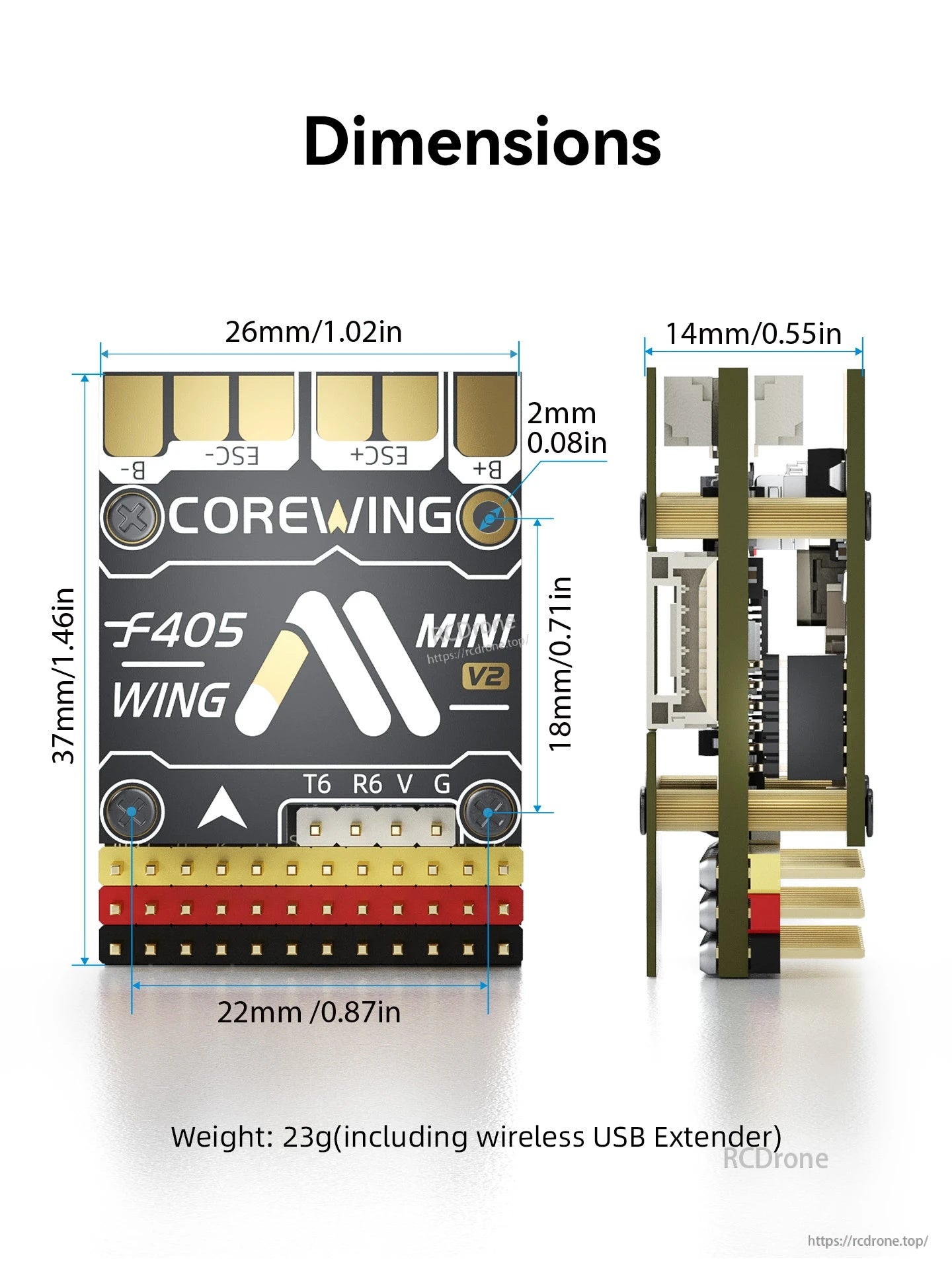

Il CoreWing F405 Wing Mini V2 utilizza un layout della scheda compatto di 26 x 37 mm con un'altezza totale dello stack di 18 mm.

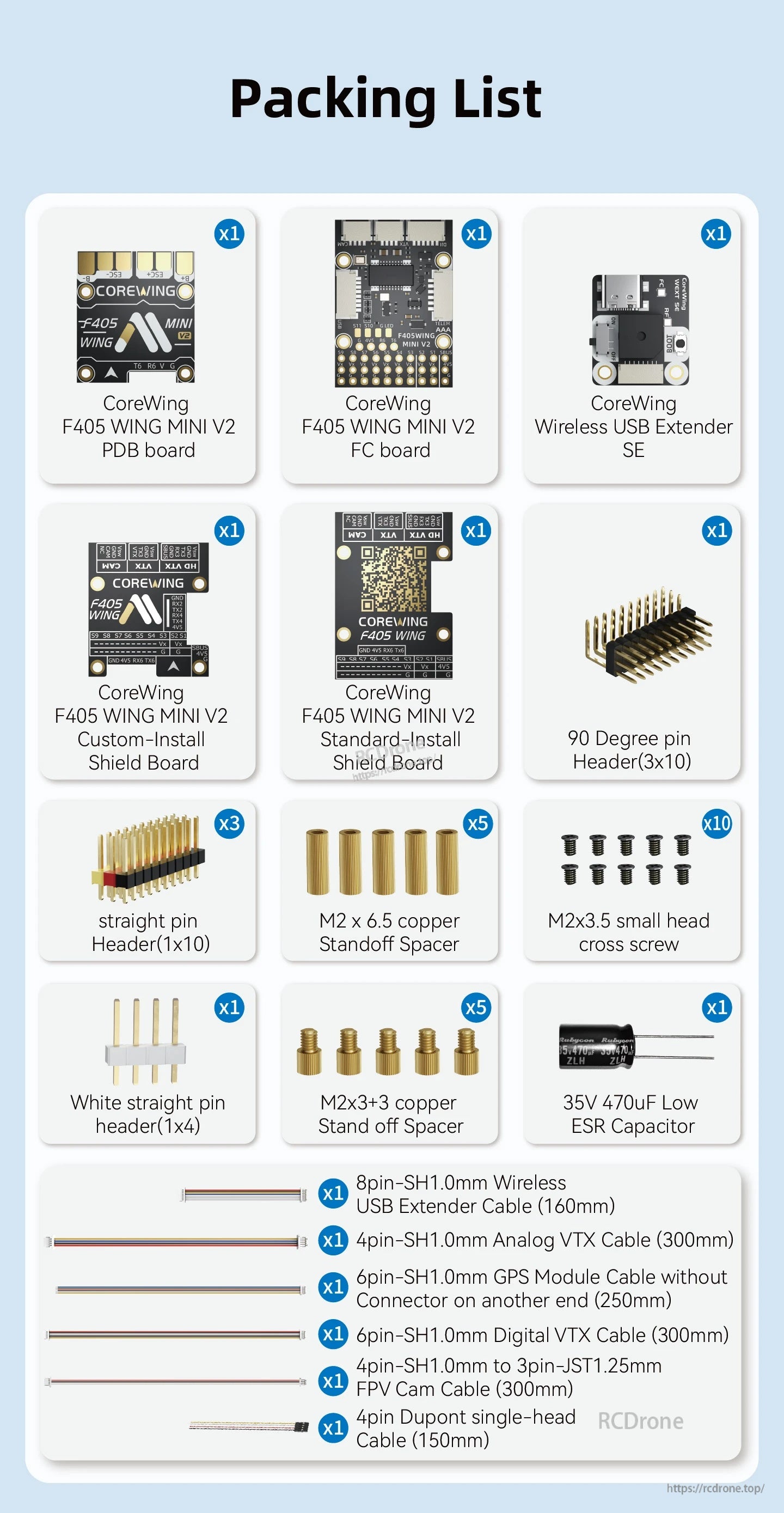

L'hardware del CoreWing F405 WING MINI V2 include il controller di volo, le schede di connessione, i connettori a pin, il materiale di montaggio e gli accessori per il cablaggio per l'installazione.
Il CoreWing F405 WING MINI V2 utilizza un connettore etichettato e un layout di pinout per semplificare il cablaggio durante l'installazione.
