DSpower DS-H003 Servo Digitale Coreless, 6.0–7.4 V per Robot Umanoidi e Bracci Robotici

DSpower DS-H003 Servo Digitale Coreless, 6.0–7.4 V per Robot Umanoidi e Bracci Robotici

DSpower

Prezzo normale $103.00 USD
Prezzo normale Prezzo di vendita $103.00 USD
Vendita Esaurito
Tasse incluse. Spedizione calcolato al momento del pagamento.
Versione
Visualizza i dettagli completi

Panoramica

Il DSpower DS-H003 servo digitale senza nucleo è un attuatore 6.0–7.4 VDC per applicazioni di robot umanoidi e bracci robotici. Il suo alloggiamento in metallo, ingranaggi in metallo e motore senza nucleo si combinano con un intervallo di larghezza d'impulso di 500–2500 µs e un angolo di funzionamento di 180° ±10°. La coppia massima è specificata come ≥13 kgf·cm a 6.0 V e ≥16 kgf·cm a 7.4 V, aiutando gli acquirenti a selezionarlo per assemblaggi di controllo del movimento compatti.

Caratteristiche

  • Design del motore senza nucleo e servo digitale .
  • Alloggiamento in metallo e ingranaggi in metallo.
  • Intervallo di larghezza d'impulso di 500–2500 µs.
  • Angolo di funzionamento di 180° ±10° con un angolo limite meccanico di 360°.
  • Forma in metallo con linguette di montaggio e un albero di uscita scanalato.

Specifiche

Parametro Valore
Tensione di funzionamento 6.0–7.4 VDC
Velocità a vuoto ≤0.09 sec./60° a 6.0 V
≤0.08 sec./60° a 7.4 V
Corrente di stallo ≤3.2 A a 6.0 V
≤4.0 A a 7.4 V
Massimo coppia ≥13 kgf·cm a 6.0 V
≥16 kgf·cm a 7.4 V
Intervallo di larghezza impulso 500–2500 µs
Angolo di funzionamento 180° ±10°
Angolo limite meccanico 360°
Peso 58 ±0.5 g
Materiale della Scocca Metallo
Materiale degli Ingranaggi Ingranaggi in Metallo
Tipo di Motore Motore Senza Nucleo
Dimensioni del Disegno 40.50 orizzontale; 20.50 orizzontale; 25.30 verticale (unità non specificate)

Applicazioni

  • Robot umanoidi: supporta assemblaggi di movimento articolato compatti utilizzando l'intervallo di larghezza d'impulso specificato e l'angolo operativo.
  • Bracci robotici: fornisce valori di coppia e velocità specificati per assemblaggi di controllo del movimento articolato.
  • Eseoscheletri, robot quadrupedi, veicoli AGV e robot ARU: scenari di applicazione dichiarati per sistemi di movimento azionati da servo.

Disegni e Modelli

DS H003 1 DSpower Servo Motore DRAW — Disegno (PDF)

h003 waixing DSpower DS Servo Motore — Modello 3D (STP)

Dettagli Visivi

Caratteristiche e Design

DSpower DS-H003 red and silver coreless digital servo with dimensional graphic — section 1 of 4

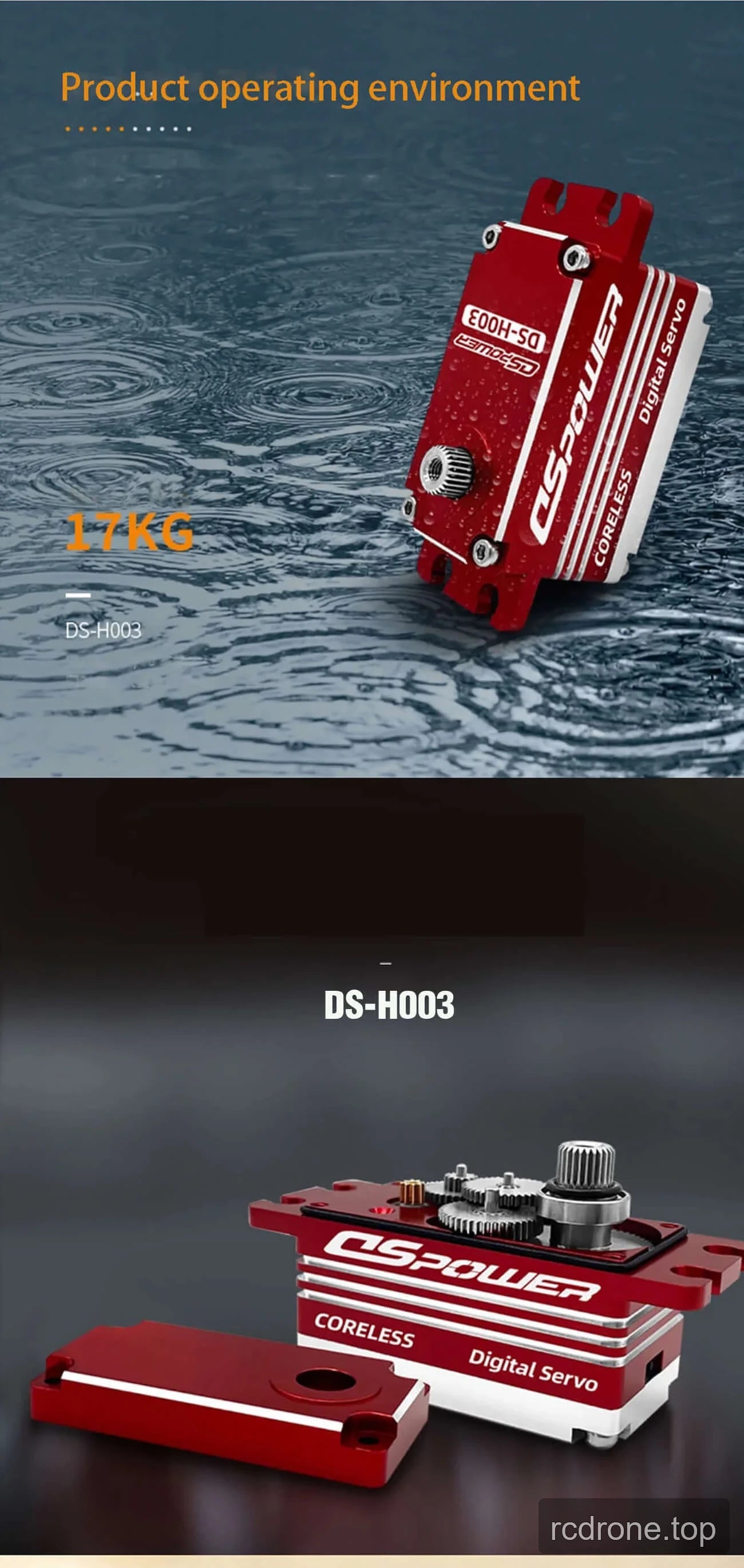

DS-H003 è contrassegnato "17KG." DS-H003 è etichettato come un servo digitale senza nucleo.
DSpower DS-H003 red and silver coreless digital servo with dimensional graphic — section 2 of 4

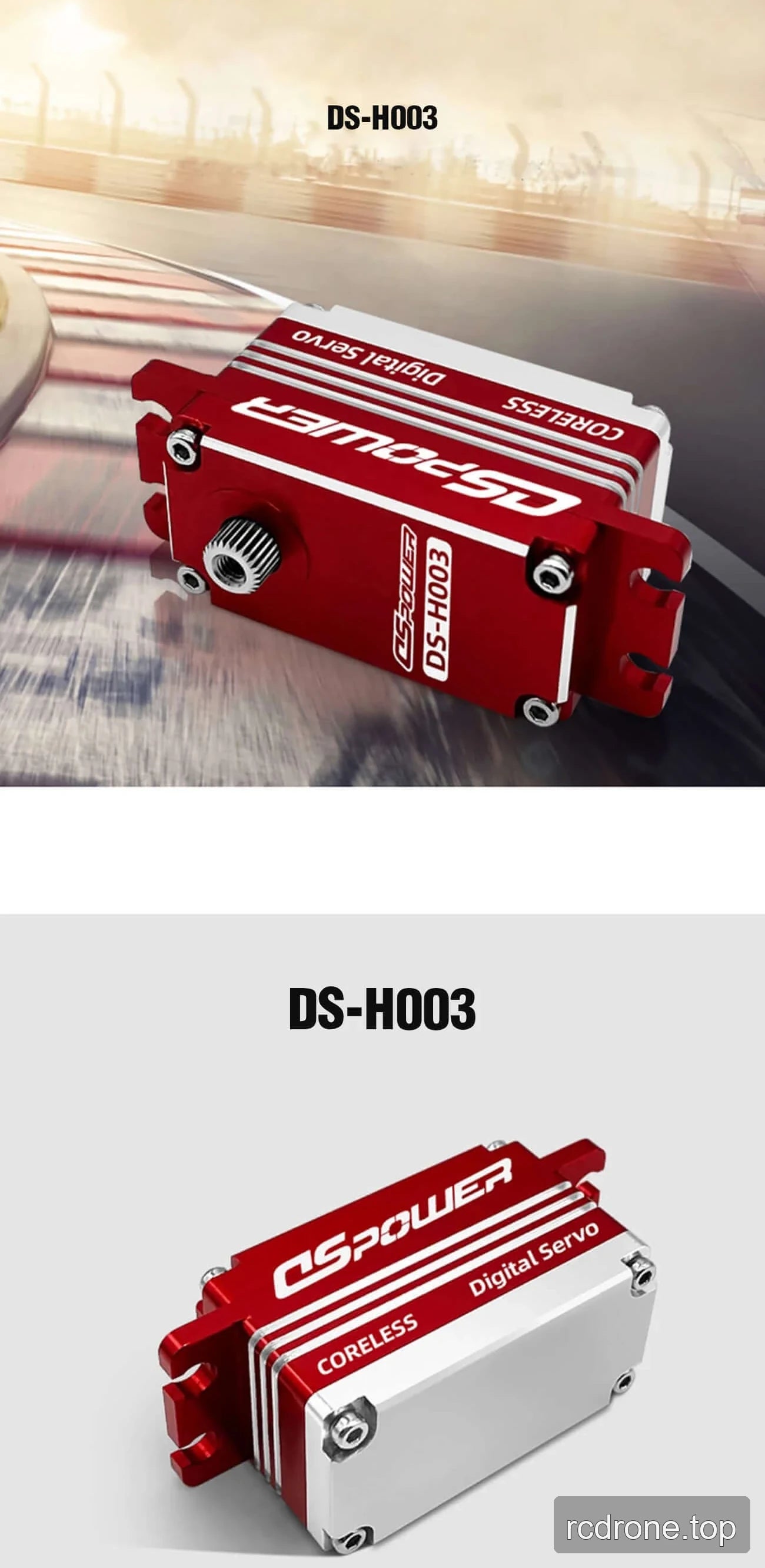

DSpower DS-H003 red and silver coreless digital servo with dimensional graphic — section 3 of 4

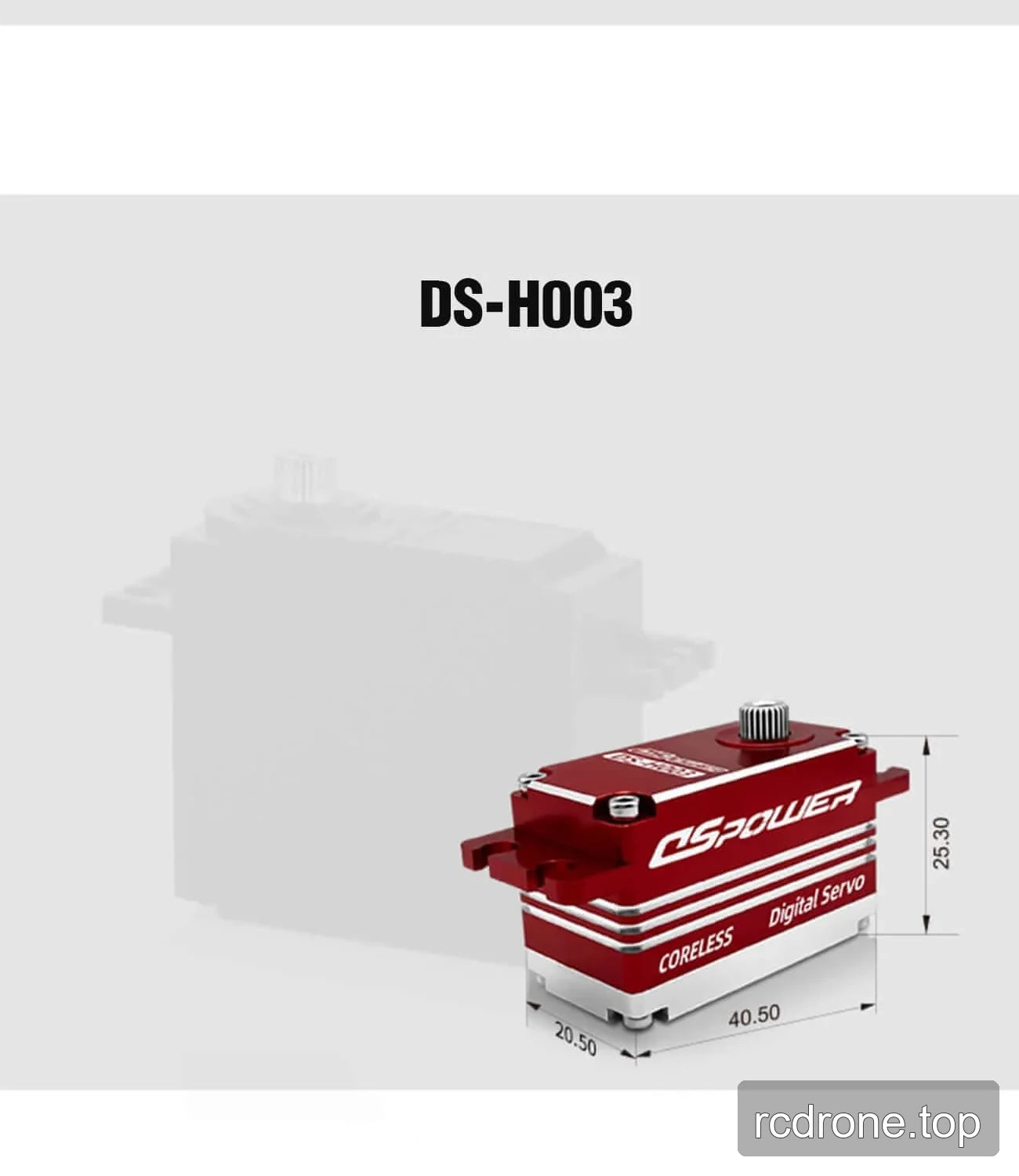

DSpower DS-H003 red and silver coreless digital servo with dimensional graphic — section 4 of 4
