Panoramica
Il DSpower DS-R005 smart servo motore è un attuatore DC da 4.8–6 V per compiti di movimento robotico, inclusi robot umanoidi, bracci robotici, esoscheletri, robot quadrupedi, veicoli AGV, robot ARU e robot spazzatori. Fornisce un'escursione operativa di 180° ± 10°, un intervallo di larghezza d'impulso di 500–2500 μs, ingranaggi in plastica e un motore a nucleo di ferro. Un albero di uscita H25T, funzione frizione e protezione elettronica supportano la valutazione dell'integrazione.
Caratteristiche

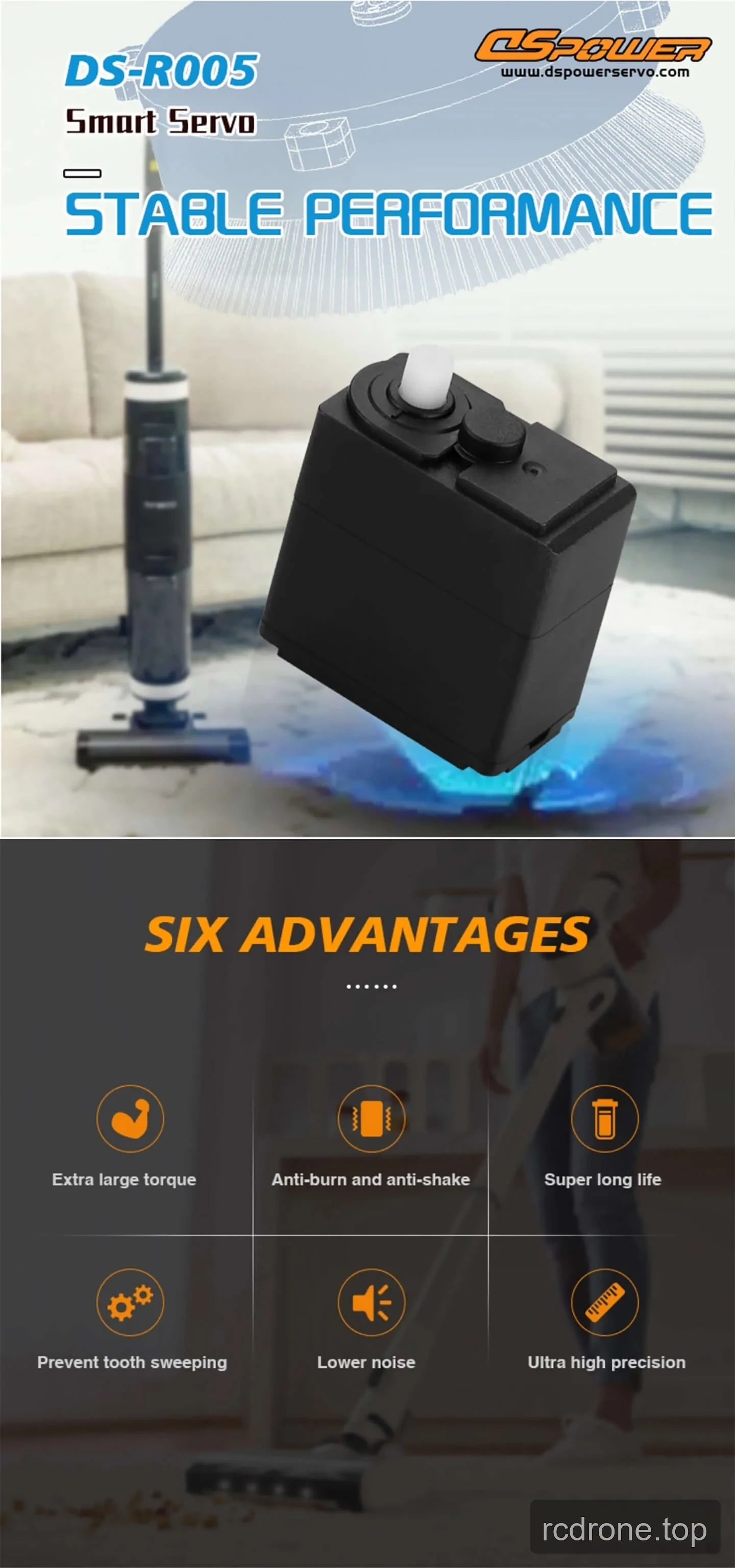

- Designazione servo intelligente
- Albero di uscita standard industriale H25T

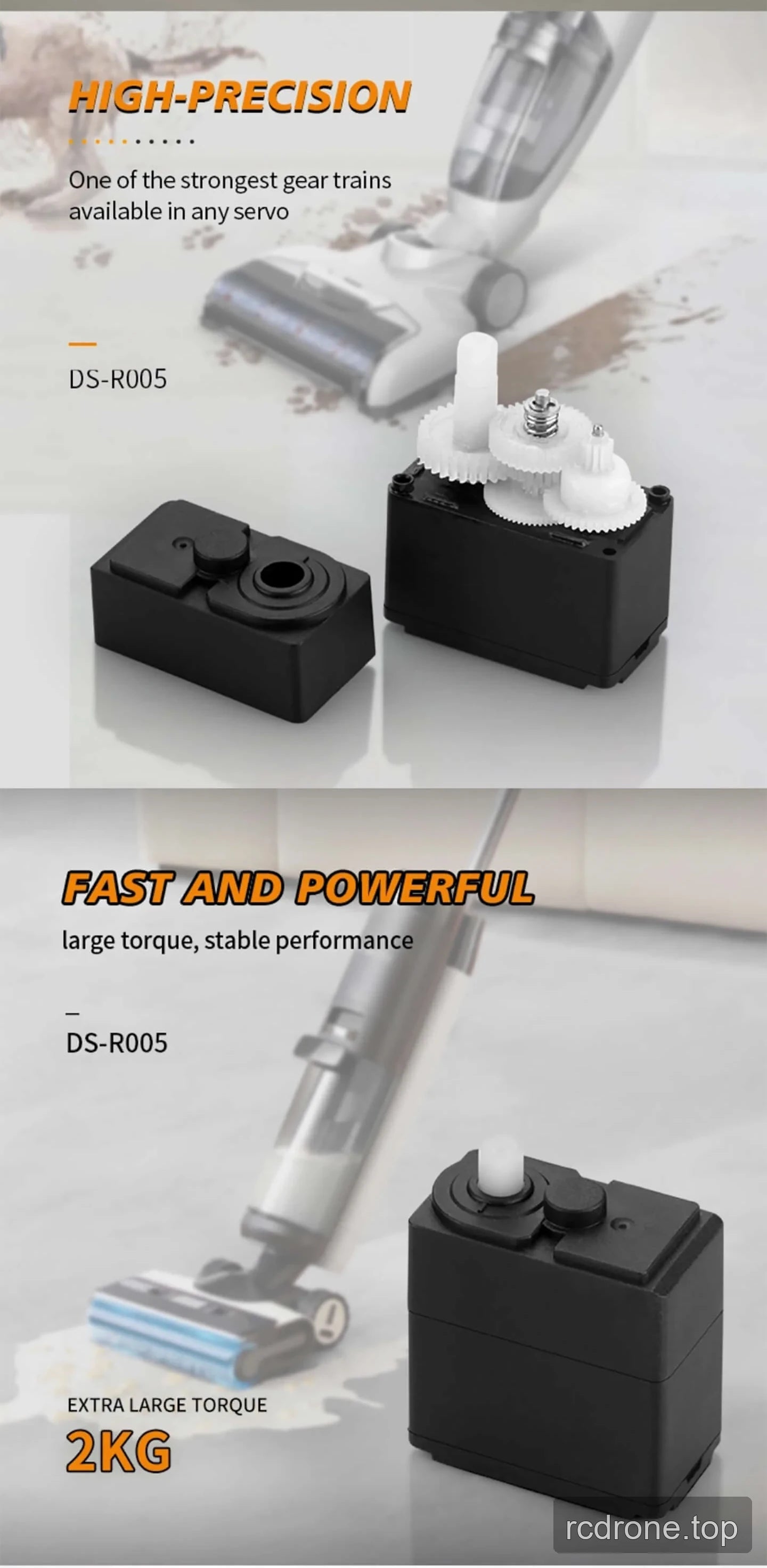

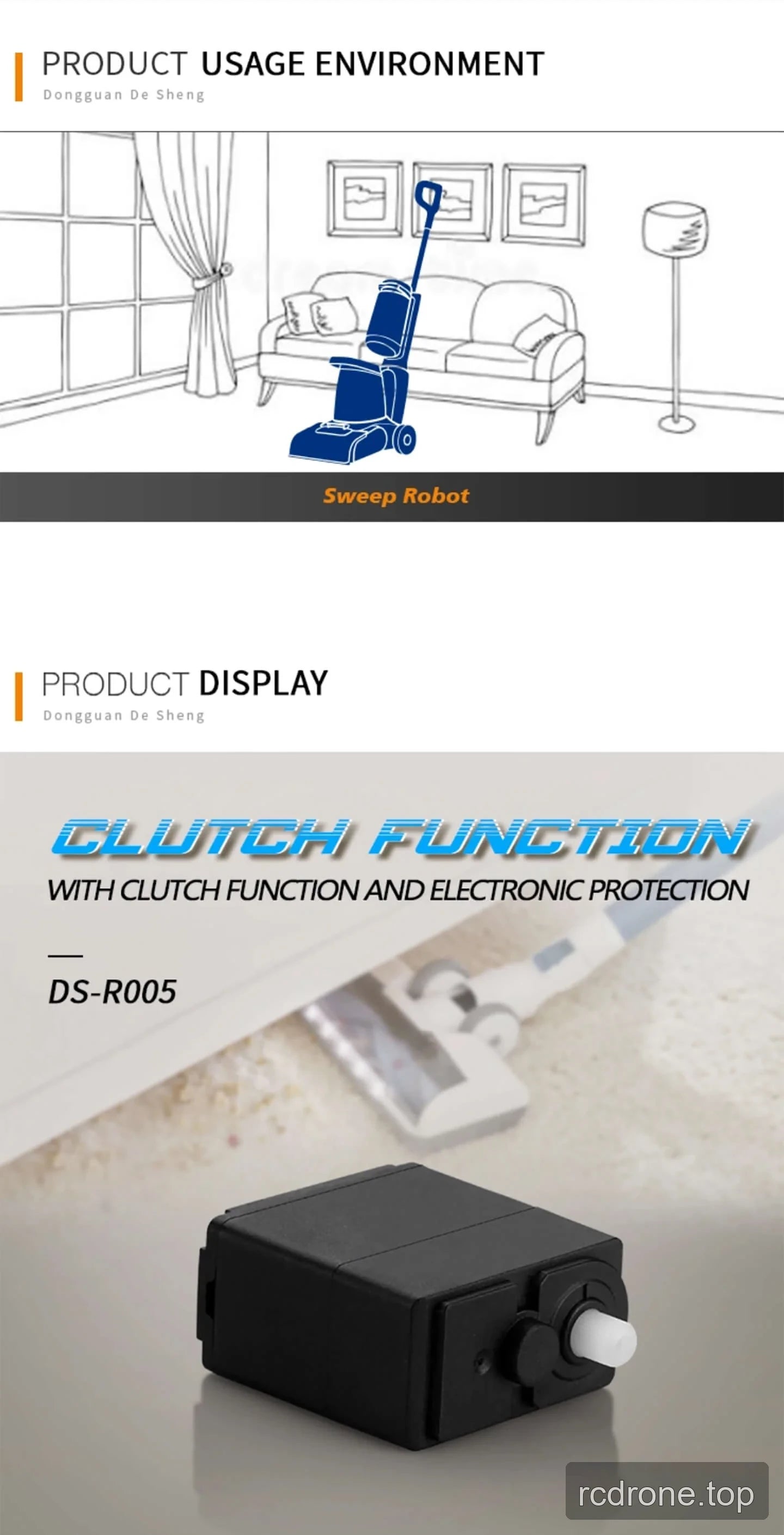

- Funzione frizione e protezione elettronica

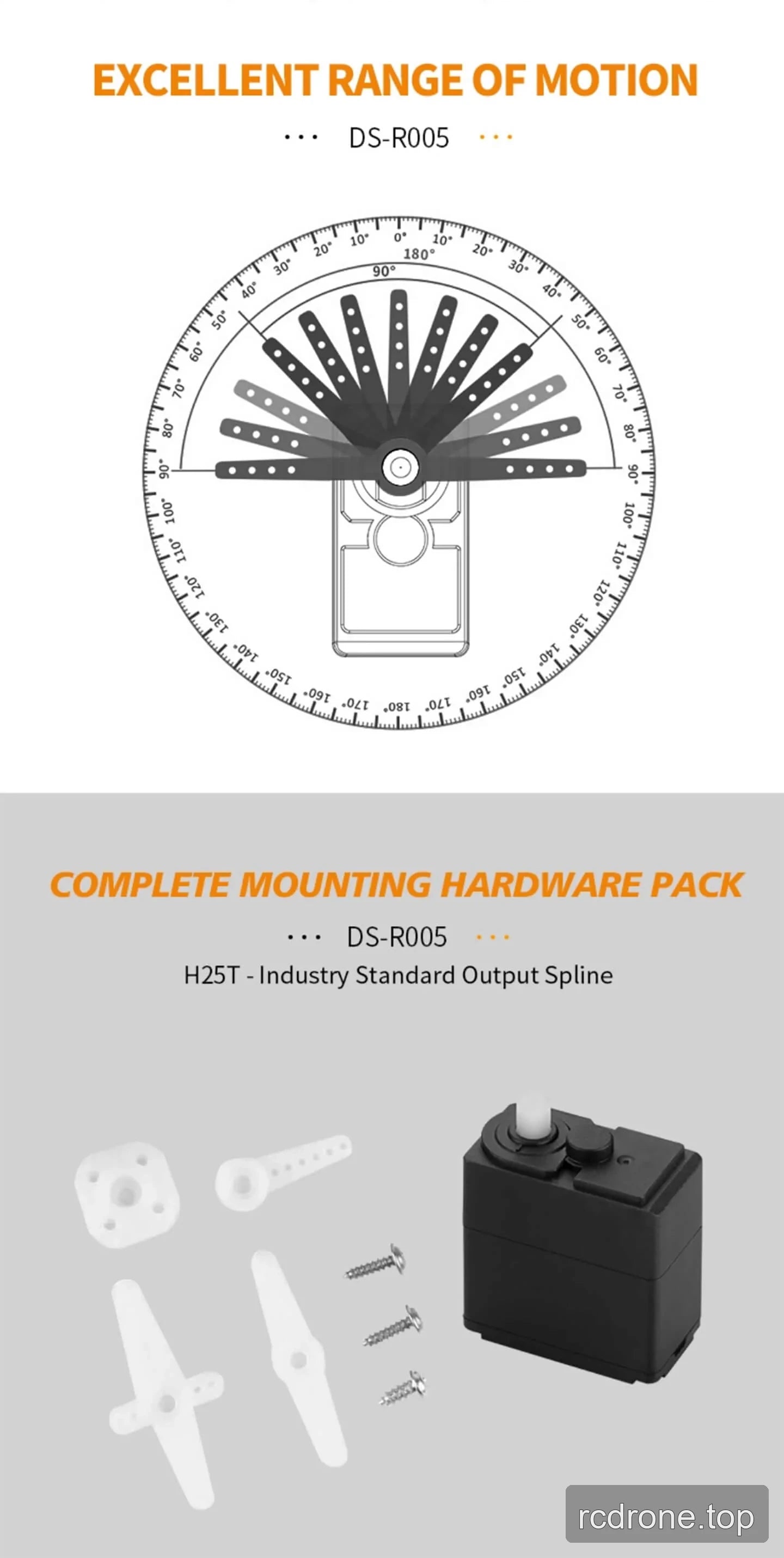

- Gamma di movimento di 180°
Specifiche
| Parametro | Valore |
|---|---|
| Tensione operativa | 4.8–6 V DC |
| Velocità a vuoto | ≤ 0.15 sec./60° a 4.8 V ≤ 0.13 sec./60° a 6.0 V |
| Corrente a vuoto | ≤ 110 mA a 4.8 V ≤ 120 mA a 6.0 V |
| Corrente di stallo | ≤ 700 mA a 4.8 V ≤ 800 mA a 6.0 V |
| Momento di stallo | ≥ 1.6 kgf·cm a 4.8 V ≥ 2.0 kgf·cm a 6.0 V |
| Intervallo di larghezza dell'impulso | 500–2500 μs |
| Angolo di viaggio operativo | 180° ± 10° |
| Angolo di limite meccanico | 360° |
| Peso | 20 ± 0.5 g |
| Materiale della custodia | ABS |
| Materiale del set di ingranaggi | Ingranaggio in plastica |
| Tipo di motore | Nucleo in ferro |
DS R005 1 DSpower Servo Motore DRAW — Disegno (PDF)
r005 DSpower DS Servo Motore — Modello 3D (STP)
Applicazioni
Per progetti di robotica che richiedono movimento rotatorio, il viaggio operativo di 180° ± 10° e la coppia di stallo dipendente dalla tensione dichiarata forniscono dettagli di selezione per compiti di movimento articolato. Gli scenari di applicazione elencati includono robot umanoidi, bracci robotici, esoscheletri, robot quadrupedi, veicoli AGV, robot ARU e robot spazzatori.
Cosa è incluso
- Pacchetto completo di hardware di montaggio
Dettagli visivi
Caratteristiche e design
