Panoramica
Il DSpower DS-S020B-C è un servo digitale HV servo per robotica e applicazioni di veicoli RC. Funziona con una tensione di 6.0–7.4 V DC e fornisce una coppia nominale di almeno 22 kgf·cm a 6.0 V o 28 kgf·cm a 7.4 V. Selezionalo per meccanismi che richiedono un controllo della larghezza dell'impulso specificato, fino a 180° ±10° di corsa operativa, ingranaggi in metallo e un'assemblaggio servo di 69 ± 1 g.
Caratteristiche
- Costruzione del servo digitale HV con un motore a nucleo.

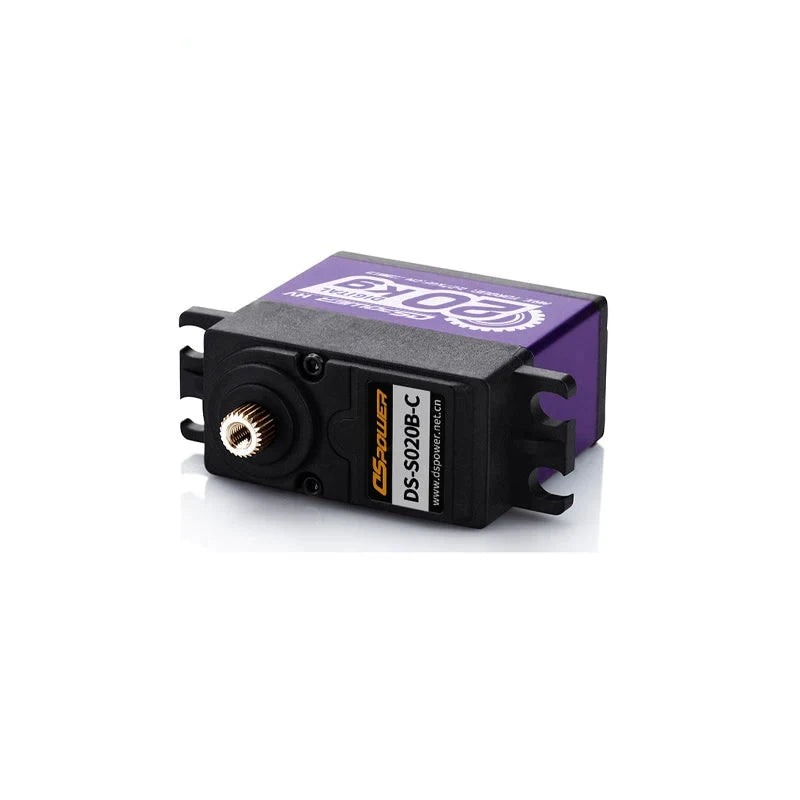

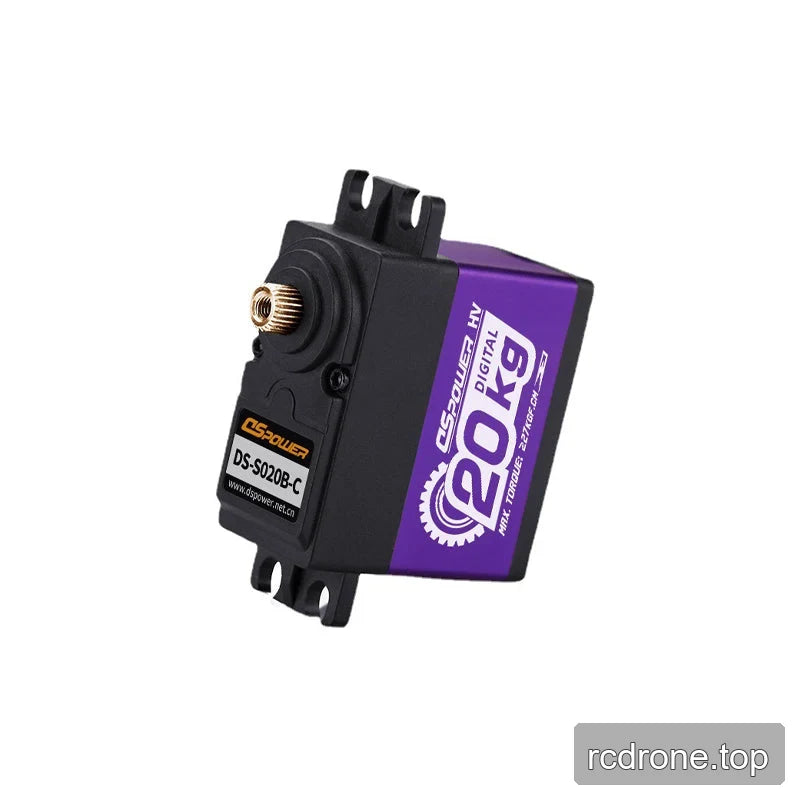

- Ingranaggi in metallo, un albero di uscita in metallo con scanalature e supporti di montaggio integrati.
- Involucro in PA+30%GF con un case centrale in alluminio.

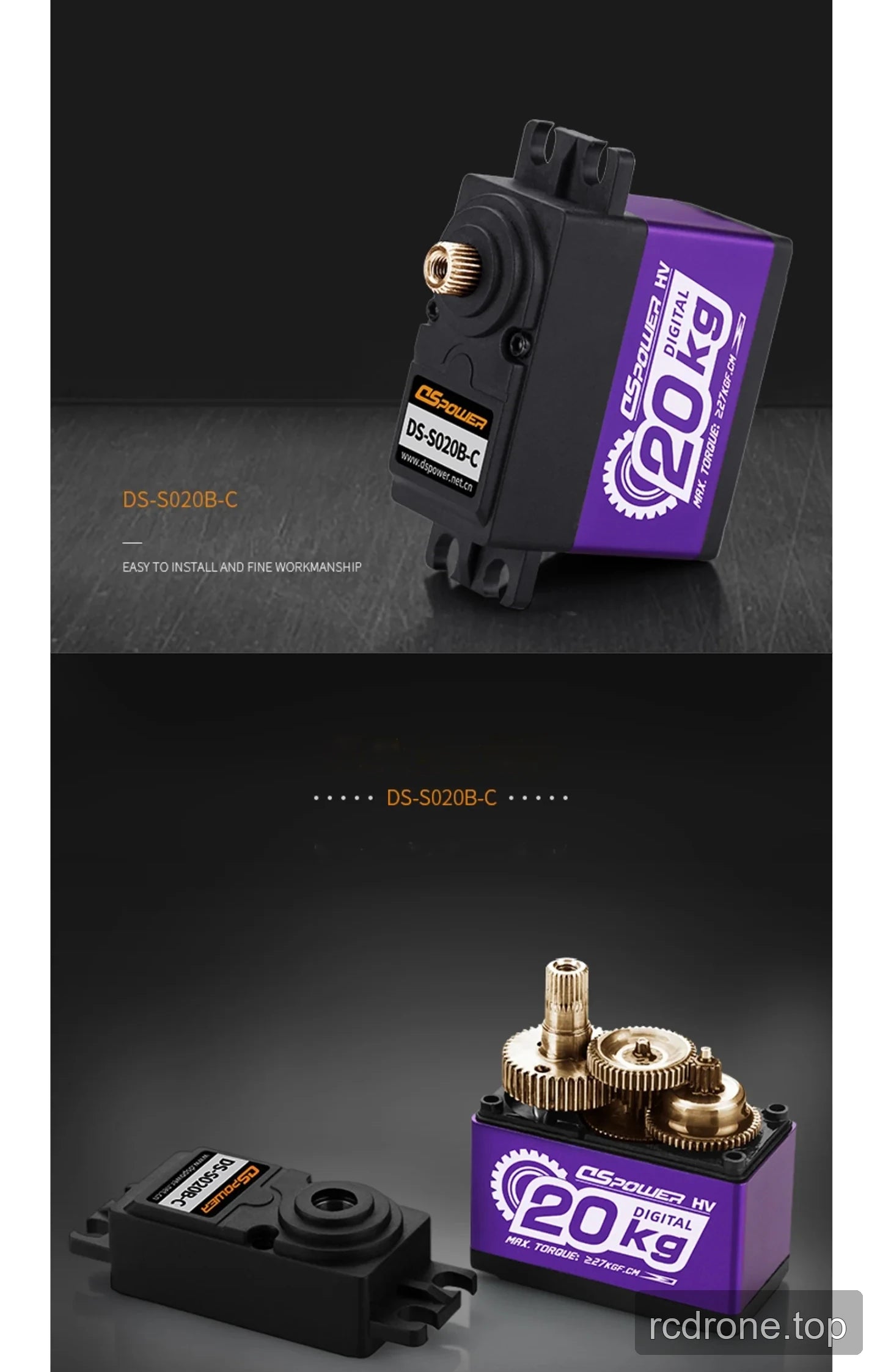

- Le caratteristiche promosse includono alta precisione, coppia extra-large, rumore ridotto, anti-bruciatura, anti-vibrazione, prevenzione dell'usura dei denti, lunga durata, facile installazione e lavorazione fine.
- Promosso per l'uso in veicoli RC resistenti al calore, all'acqua e ad ultra-alta coppia.
Specifiche
| Parametro | Valore |
|---|---|
| Tensione di funzionamento | 6.0–7.4 V DC |
| Corrente di stallo | ≤3.0 A a 6.0 V ≤3.6 A a 7.4 V |
| Momento torcentale nominale | ≥22 kgf·cm a 6.0 V ≥28 kgf·cm a 7.4 V |
| Velocità a vuoto | ≤0.26 sec/60° a 6.0 V ≤0.22 sec/60° a 7.4 V |
| Intervallo di larghezza impulso | 500–2500 μs |
| Angolo di funzionamento | 90° ±10° (1000–2000 μs) |
| Angolo massimo di funzionamento | 180° ±10° (500–2500 μs) |
| Angolo limite meccanico | 360° |
| Peso | 69 ± 1 g |
| Materiale della custodia | PA+30%GF, case centrale in alluminio |
| Materiale degli ingranaggi | Ingranaggi in metallo |
| Tipo di motore | Motore core |
DS S020B 1 DSpower C Servo Motor DRAW — Draw (PDF)
Applicazioni
Utilizza questo servo in meccanismi robotici articolati dove il suo torque, velocità, intervallo di larghezza impulso e specifiche di angolo di funzionamento sono rilevanti.Gli scenari di applicazione elencati includono robot umanoidi, bracci robotici, esoscheletri, robot quadrupedi, veicoli AGV e robot ARU. È inoltre promosso per veicoli RC in applicazioni ad alta temperatura, condizioni di umidità e alta coppia.
Dettagli Visivi
Caratteristiche e Design
