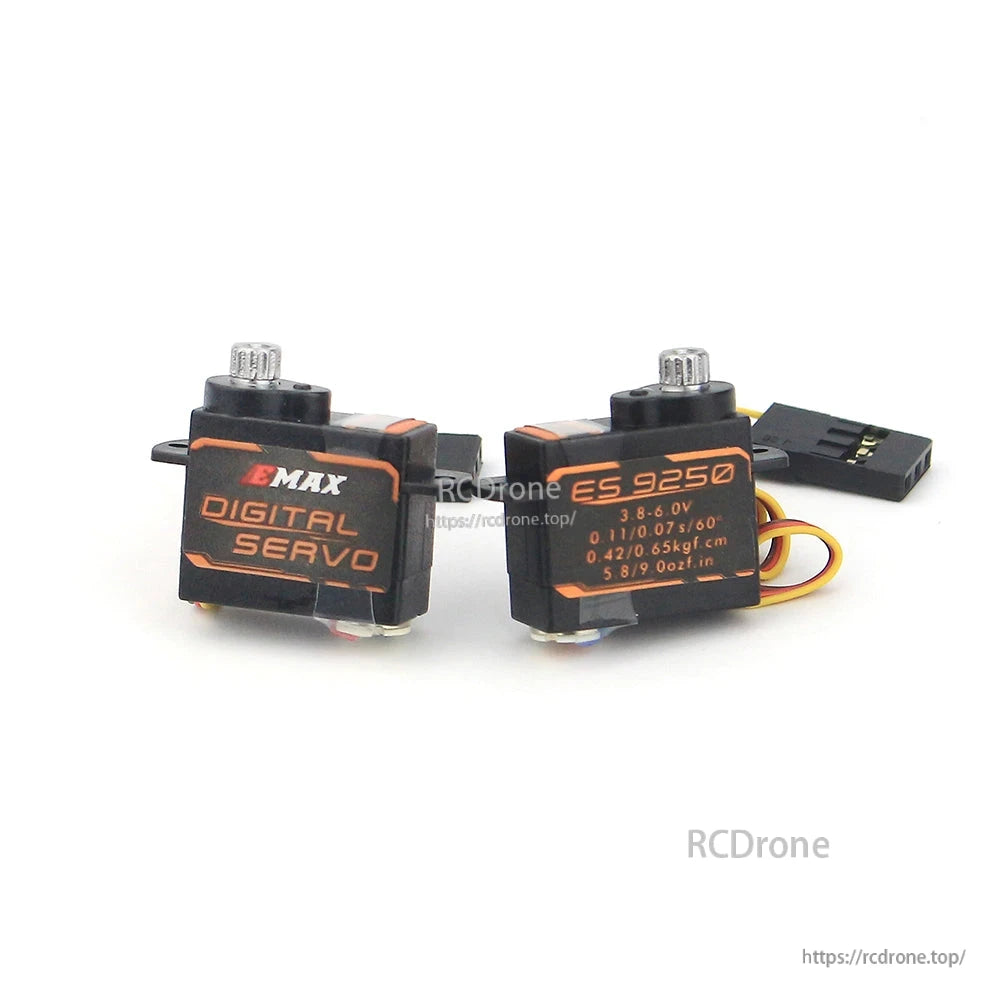

EMAX ES9250MD Servo Digitale a Ingranaggi in Metallo (Motore Coreless) 3.8-6.0V, 15T, Controllo PWM Micro Servo
EMAX ES9250MD Servo Digitale a Ingranaggi in Metallo (Motore Coreless) 3.8-6.0V, 15T, Controllo PWM Micro Servo
Emax
Prezzo di listino
$24.38 USD
Prezzo di listino
Prezzo scontato
$24.38 USD
Prezzo unitario
per
Imposte incluse.
Spese di spedizione calcolate al check-out.
Impossibile caricare la disponibilità di ritiro
Overview
Il EMAX ES9250MD è un servo digitale progettato per un uso universale, dotato di un motore senza nucleo e ingranaggi in metallo. Supporta il controllo PWM e opera con un input da 3.8V a 6.0V, rendendolo adatto per installazioni RC e robotiche compatte dove le dimensioni e il peso sono importanti.
Caratteristiche principali
- Design del motore senza nucleo
- Catena di ingranaggi in metallo
- Servo digitale con sistema di controllo PWM
- Splina di uscita 15T
- Ampia gamma di larghezza d'impulso: 600-2400 µsec
- Viaggio operativo: 90° ± 8° (quando 1000-2000 µsec)
Specifiche
Temperatura
| Intervallo di temperatura di stoccaggio | -20°C a 60°C |
| Intervallo di temperatura operativa | -10°C a 50°C |
Specifiche elettriche (Funzione delle prestazioni)
| Voce | 3.8V | 5.0V | 6.0V |
|---|---|---|---|
| (±10%) Velocità operativa (a carico nullo) | 0.11 sec/60° | 0.08 sec/60° | 0.07 sec/60° |
| Corrente di funzionamento (a carico nullo) | 70mA Max | 90mA Max | 110mA Max |
| Momento di stallo | 0.42kg.cm (5.84 oz-in) Max | 0.55kg.cm (7.64 oz-in) Max | 0.65kg.cm (9.03 oz-in) Max |
| Corrente massima | 250mA Max | 330mA Max | 380mA Max |
| Corrente a riposo | 2.2mA | ||
Specifiche meccaniche
| Dimensioni complessive | (0.73 x 0.33 x 0.67 in) |
| Peso | 4.8 ± 0.5 g (0.17 oz) |
| Calibro del filo del connettore | JR |
| Lunghezza del filo del connettore | 180 ± 8 mm (7.09 in) |
| Uscita spline | 15T |
| Cuscinetto | NO |
| Tipo di ingranaggio | Metallo |
| Angolo estremo | 360° |
Specifiche di controllo
| Sistema di controllo | PWM |
| Viaggio operativo | 90° ± 8° (quando 1000-2000 µsec) |
| Posizione neutra | 1500 µsec |
| Direzione di rotazione | In senso antiorario / Impulso che viaggia da 1500 a 1900 µsec |
| Intervallo di larghezza impulso | 600-2400 µsec |
| Massimo viaggio | 160° ± 10° (600-2400 µsec) |
Dimensioni del disegno meccanico (Unità: mm)
| Filettatura | M1.5 |
| Diametro della spline | φ3.90 ± 0.05 (15T) |
| Fori di montaggio | 2-φ1.80 ± 0.05 |
| Lunghezza vista dall'alto | 25.48 |
| Lunghezza interna vista dall'alto | 21.90 |
| Larghezza segmento vista dall'alto | 5.89 |
| Larghezza del corpo | 8.30 |
| Lunghezza della sezione | 18.45 |
| Altezze mostrate | 19.05 / 16.85 / 14.20 / 11.20 / 10.3 |
Applicazioni
- Modelli RC micro/compatti e piccoli meccanismi robotici
- Superfici di controllo leggere o piccoli attuatori dove sono richiesti servocomandi digitali PWM
Per domande di compatibilità (corna del servocomando, collegamenti, intervallo del segnale di controllo) o richieste all'ingrosso, contattare il supporto a https://rcdrone.top/ o [email protected].
Dettagli
Specifiche complete elettriche, meccaniche e di controllo per l'ES9250MD, inclusa la gamma di larghezza dell'impulso PWM e il viaggio operativo.
