Cavi di Connessione EYOU Harmonic Joint
Scegli un cavo di alimentazione o di comunicazione per installazioni compatibili con il robot-joint armonico EYOU. Questo elenco offre cavi di alimentazione XT30U, cavi di segnale CAN GH1.25-3P a doppia estremità e un cavo di comunicazione EtherCAT a doppia estremità. Seleziona il Tipo di Cavo e la Lunghezza necessaria per la tua installazione; ogni opzione è venduta singolarmente.
Le immagini del prodotto mostrano cavi di alimentazione e CAN insieme per riferimento. Sono opzioni di acquisto separate, non un kit combinato. Gli attuatori, i driver, gli encoder e gli strumenti di misurazione mostrati non sono inclusi.
Tipi di Cavo Disponibili
| Tipo di cavo | Lunghezze disponibili | Descrizione della fonte |
|---|---|---|
| Cavo di Alimentazione XT30U | 20, 30, 40, 50 cm | Cablaggio di alimentazione rosso/nero con connettore XT30U.La foto di riferimento mostra le estremità dei cavi terminate all'estremità opposta; confermare l'arrangiamento di accoppiamento richiesto. |
| Cavo CAN a doppia estremità | 20, 30, 40, 50 cm | Connessione GH1.25-3P identificata nel titolo dell'elenco; conduttore di segnale a tre fili attorcigliato con connettori a entrambe le estremità. |
| Cavo EtherCAT a doppia estremità | Solo 50 cm | Cavo di comunicazione EtherCAT a doppia estremità. Il modello del connettore, il numero di pin e il pinout non sono specificati nel materiale fornito. |
Applicazione e Compatibilità
Il fornitore descrive questi interconnessioni per il routing a catena e a albero cavo in sistemi di giunti robotici armonici. La sua panoramica dei cavi di alimentazione si riferisce all'alimentazione di motori, driver e encoder compatibili in sistemi a 48V DC. Questa è una dichiarazione di applicazione, non una valutazione verificata della corrente o della tensione del cavo.I requisiti di tensione personalizzati sono menzionati dal fornitore ma non sono opzioni selezionabili qui.
Controlla la famiglia di connettori, l'orientamento di accoppiamento, la polarità, il pinout e la lunghezza del cavo rispetto al tuo giunto o controller esatto prima della connessione. Un aspetto del connettore corrispondente non stabilisce la compatibilità elettrica. CAN ed EtherCAT sono opzioni di cavo separate; non scambiarle o assumere un'assegnazione dei pin dal colore del filo. Nessun formato specifico di connettore EtherCAT o rating di velocità è confermato dalla fonte.
Costruzione e Misurazioni di Riferimento
| Articolo | Informazioni dalla fonte |
|---|---|
| Marca | EYOU |
| Designazione del connettore di alimentazione | XT30U |

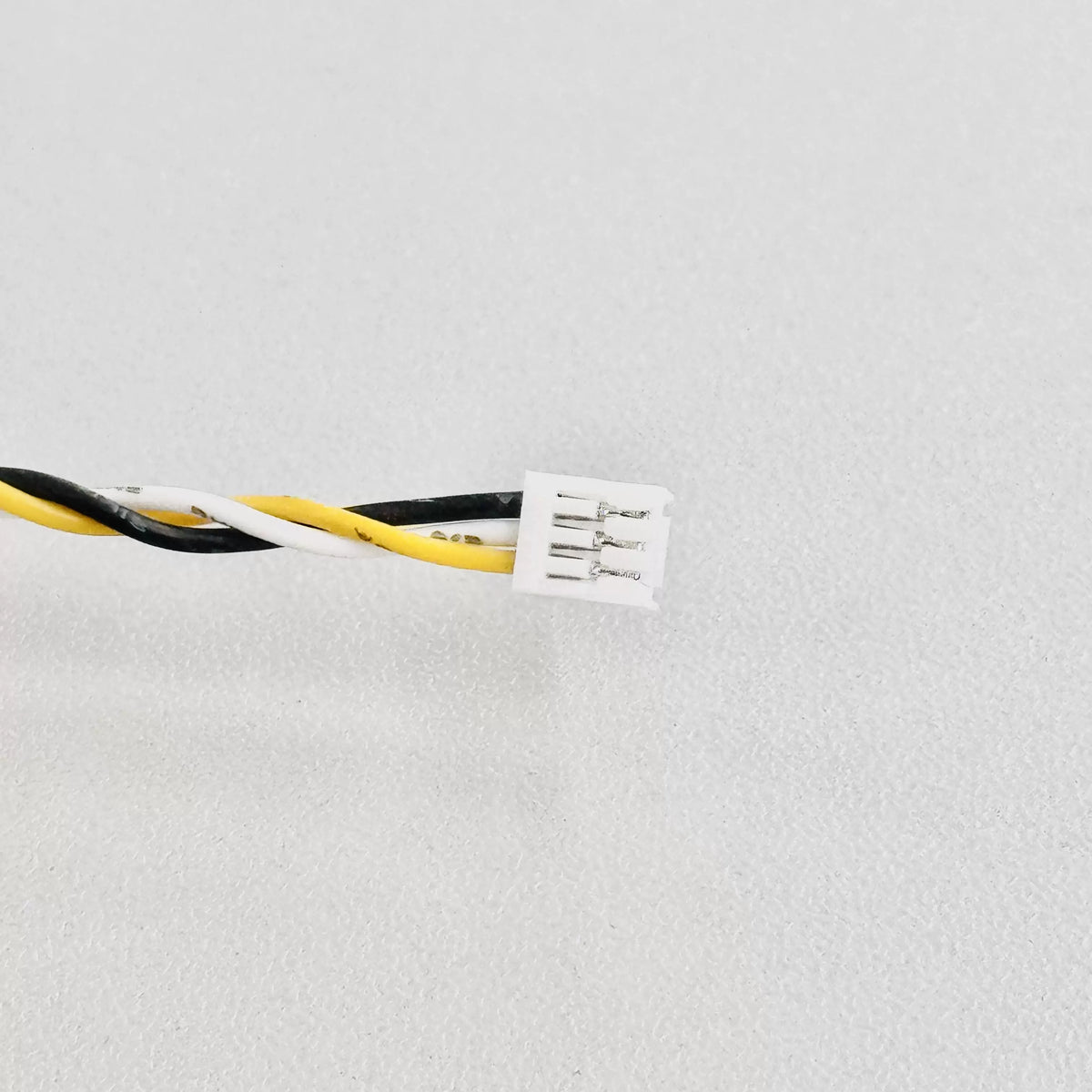

| Designazione del connettore CAN | GH1.25-3P; nominale 1.25mm passo, 3 posizioni come designate dal fornitore |
| Aspetto del cablaggio di alimentazione | Fili isolati rossi e neri |
| Aspetto del cablaggio CAN | Fili attorcigliati gialli, bianchi e neri |
| Foto di misurazione | I display del calibro mostrano 2.05mm, 4.15mm e 1.72mm. Questi sono valori di riferimento del fornitore; le caratteristiche misurate esatte e la tolleranza non sono formalmente specificate. |
| Valutazioni non specificate | Il calibro del filo, l'area del conduttore, la valutazione di corrente, la valutazione dell'isolamento, il raggio di curvatura, la vita flessibile e il pinout esatto non sono forniti |
Caratteristiche descritte dal fornitore
- Routing destinato a giunti a albero cavo compatibili e layout a catena di più giunti.
- Routing integrato destinato a semplificare il cablaggio e la manutenzione.
- Il fornitore menziona il filtraggio dell'alimentazione e la comunicazione schermata per la riduzione delle interferenze, ma non identifica componenti di schermatura o filtro specifici per i cavi. Queste affermazioni non devono essere considerate come costruzione confermata per ogni variante.
- La resistenza all'allentamento, la resistenza all'abrasione e la resistenza alla trazione sono affermazioni del fornitore; non sono forniti valori meccanici o di ciclo di flessione quantificati.
Contenuto della confezione
Un cavo del tipo e della lunghezza selezionati. I cavi di alimentazione e comunicazione sono acquistati separatamente. Non è incluso alcun attuatore, controller, alimentatore o cavo aggiuntivo.
Dettagli
Versioni in inglese delle illustrazioni del fornitore, con spiegazioni e note di riferimento specifiche per la serie.
Interconnessioni a giunto armonico
I cavi di alimentazione e CAN sono opzioni separate. Gli attuatori mostrati illustrano l'applicazione e non sono inclusi.Il fornitore si riferisce a sistemi DC compatibili a 48V; le valutazioni elettriche dei cavi non sono specificate.
Panoramica delle caratteristiche del fornitore
Queste sono descrizioni del fornitore. La schermatura, la costruzione del filtro e le valutazioni meccaniche quantificate non sono stabilite per ciascuna opzione di cavo.
Riferimento di misurazione del cavo di alimentazione
Il display del calibro di origine legge 2.05mm. Trattare l'immagine come una vista di riferimento, non come un diametro del conduttore certificato o una dimensione del connettore.
Riferimento di misurazione del connettore di alimentazione
Il display del calibro di origine legge 4.15mm.Confermare le dimensioni del connettore di accoppiamento separatamente; la fonte non definisce la caratteristica misurata esatta.
Riferimento di Misurazione del Cavo CAN
Il display del calibro della fonte legge 1.72mm sull'assemblaggio del filo attorcigliato. Questa non è una specifica di calibro del filo o di area del conduttore.
