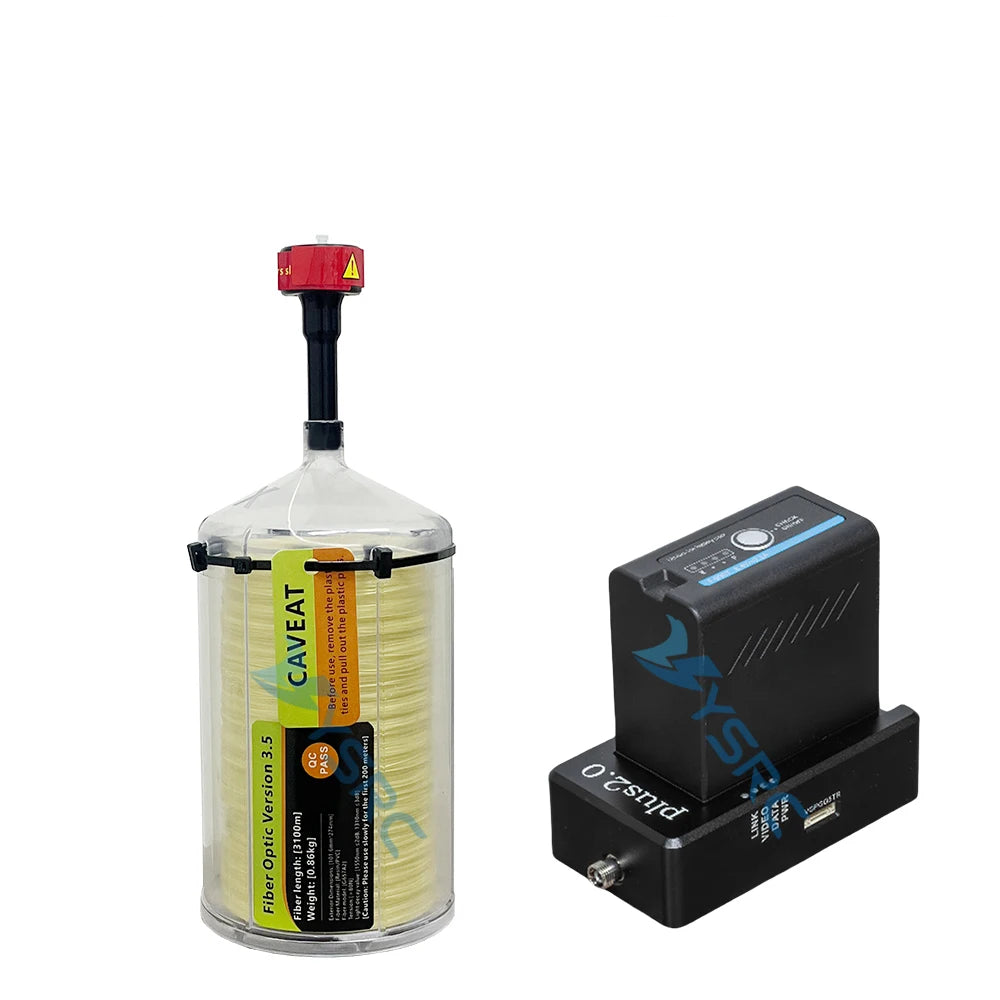

Modulo di estensione relè per dati di immagine in fibra ottica FPV, collegamento ottico SKY, bobine G657A2 da 0,44 mm (2–10 km), 30 km cablati

Panoramica

Questo modulo di estensione dati immagine in fibra ottica FPV (sistema Opticallink SKY/GBD) utilizza la fibra ottica monomodale come mezzo di trasmissione per fornire collegamenti cablati stabili e anti-interferenza fino a 30 km. La fibra G657A2 da 0,44 mm ignora gli ostacoli del terreno e supporta la trasmissione sicura di immagini/dati ad alta larghezza di banda per ambienti urbani, Gobi e sotterranei.

Caratteristiche principali

• Fibra ottica monomodale da 0,44 mm; comunicazione cablata stabile e ad alta velocità su lunghe distanze (0–30 km).
• Forte anti-interferenza, anti-intercettazione; adatto ad ambienti elettromagnetici complessi.
• Elevata resistenza alla trazione e alla flessione/usura; deformazione >80N (per le opzioni mostrate).
• Compatibilità del protocollo mostrata: modalità SBUS e CRSF; formato dati TTL/S.BUS; Interfaccia dati GH1.25 (immagine GBD PLUS).
• Metodi di collegamento cablati/wireless a terra illustrati per l'integrazione del ricevitore/VTX e del controllo di volo.
• Modulo disco in fibra ottica ultraleggero SKY-end per droni.

Installazione & Suggerimenti importanti

• Montare il disco in fibra ottica in modo che l'ugello di uscita sia lontano dalle eliche; mantenere l'angolo di uscita orizzontale rispetto all'inclinazione dell'aeromobile.
• Quando si avvolge con una colla speciale, controllare la velocità dell'aereo a ≤30 km/h o ≤8 m/s sulla prima area di colla di circa 200 m.
• La velocità massima di volo dovrebbe essere ≤120 km/h.
• La versione 4.0 impermeabile può toccare l'acqua; le altre versioni dovrebbero evitare il contatto con l'acqua per prevenire il degrado del segnale ottico.

Specifiche

Opzioni di bobina di fibra

Parametri generali

Terminali compatibili (mostrati)

• Opticallink GBD PLUS: velocità 0–1 Mbps; TTL/S.BUS formato dati; fibra monomodale 0–30 km; interfaccia dati GH1.25.
• Opticallink SKY: alimentazione DC9–26V (batteria 3–6S); materiale della custodia lega di alluminio; dimensioni 66,6 mm × 45 mm × 18 mm; peso del corpo 54 g ±2 g.
• Opticallink GBD: modalità di alimentazione 3–6S; materiale del guscio della batteria: lega di alluminio; dimensioni: 123 mm × 56 mm × 31 mm; peso del corpo: 186 g ±2 g.

Applicazioni

• Comunicazione tramite robot che strisciano lungo le condutture.
• Drone per ispezioni interne in tunnel e spazi sotterranei.
• Comunicazione robotica subacquea.
• Monitoraggio remoto in ambienti ad alta EMI.
• Comunicazione FPV trasversali; collegamenti UAV cablati affidabili da 5-10 km.
• Dispiegamenti urbani, nel Gobi e sotterranei che richiedono una trasmissione cablata anti-interferenza.

Dettagli

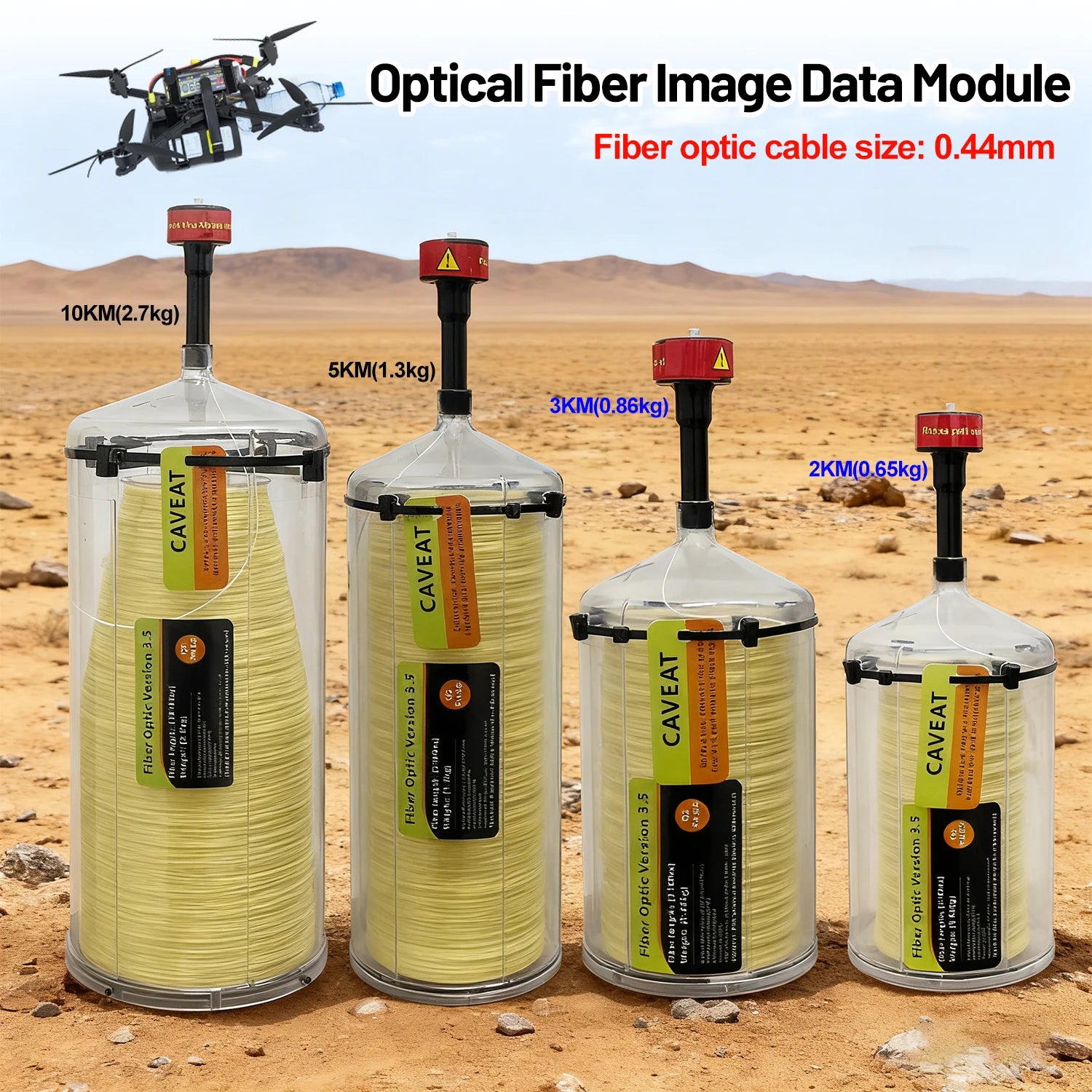

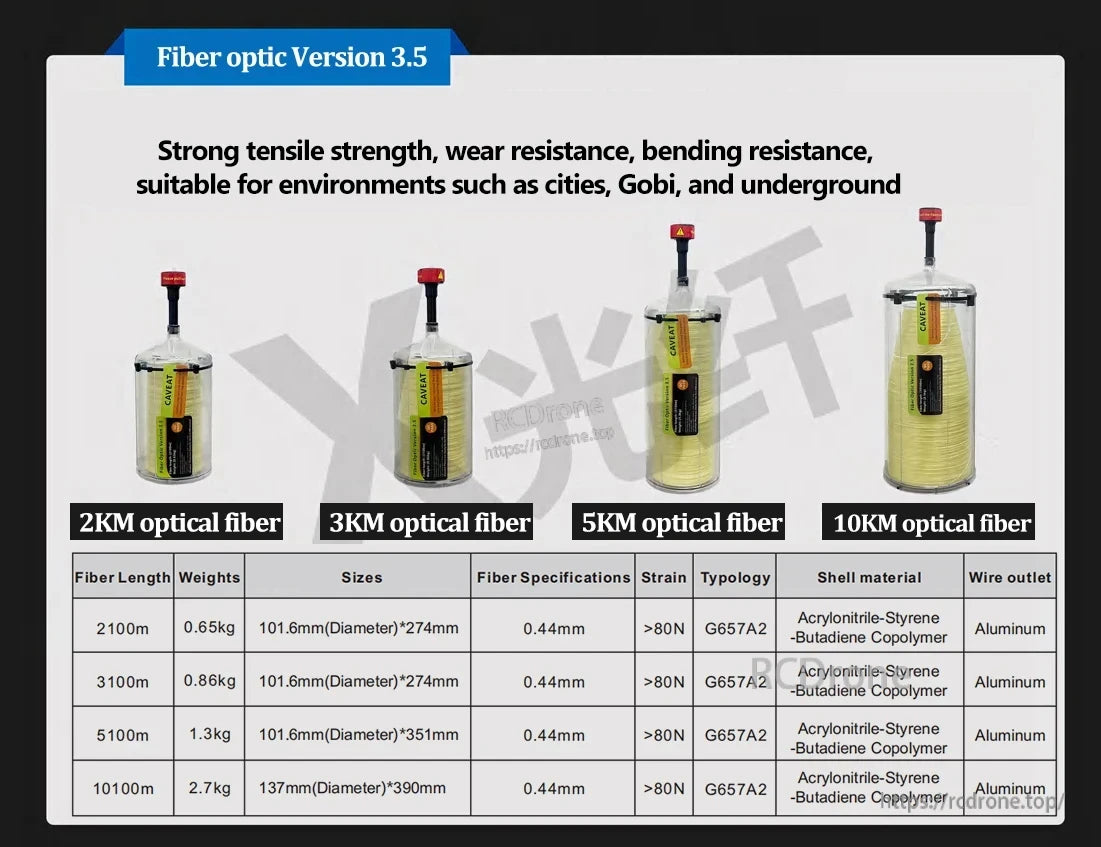

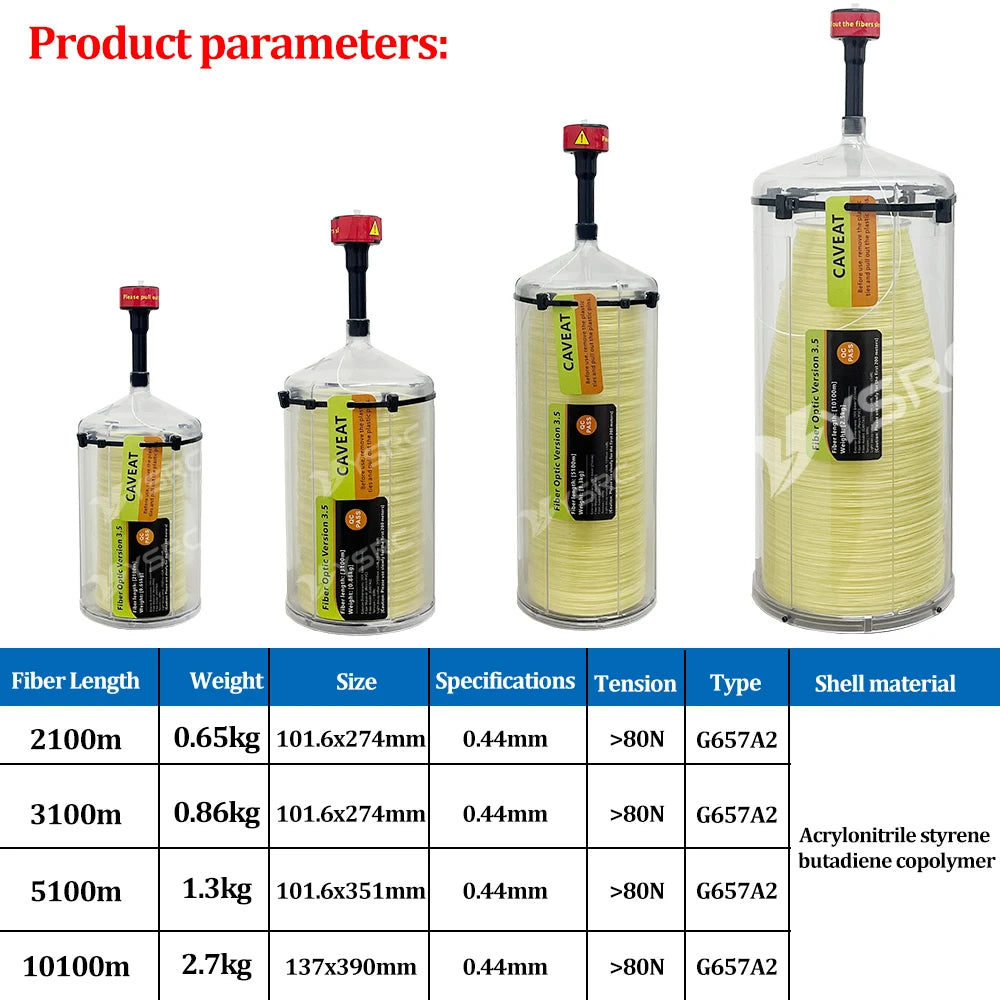

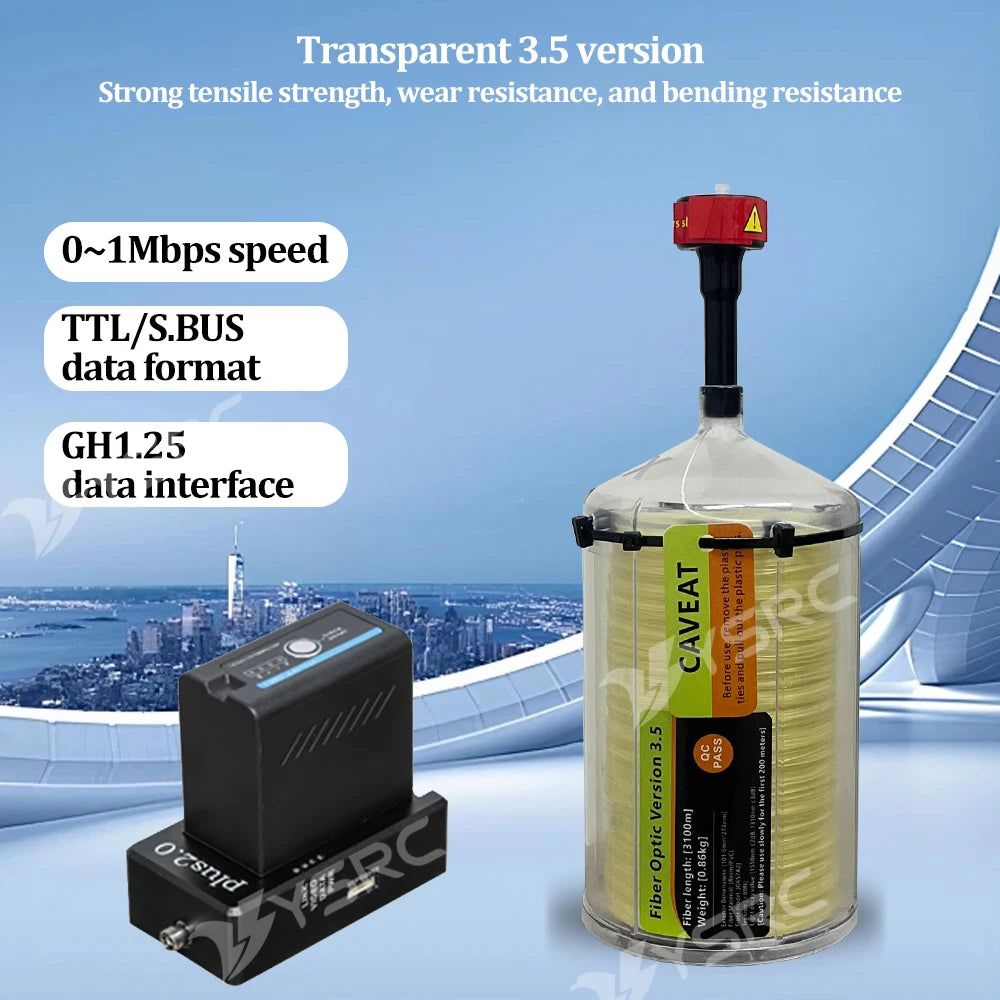

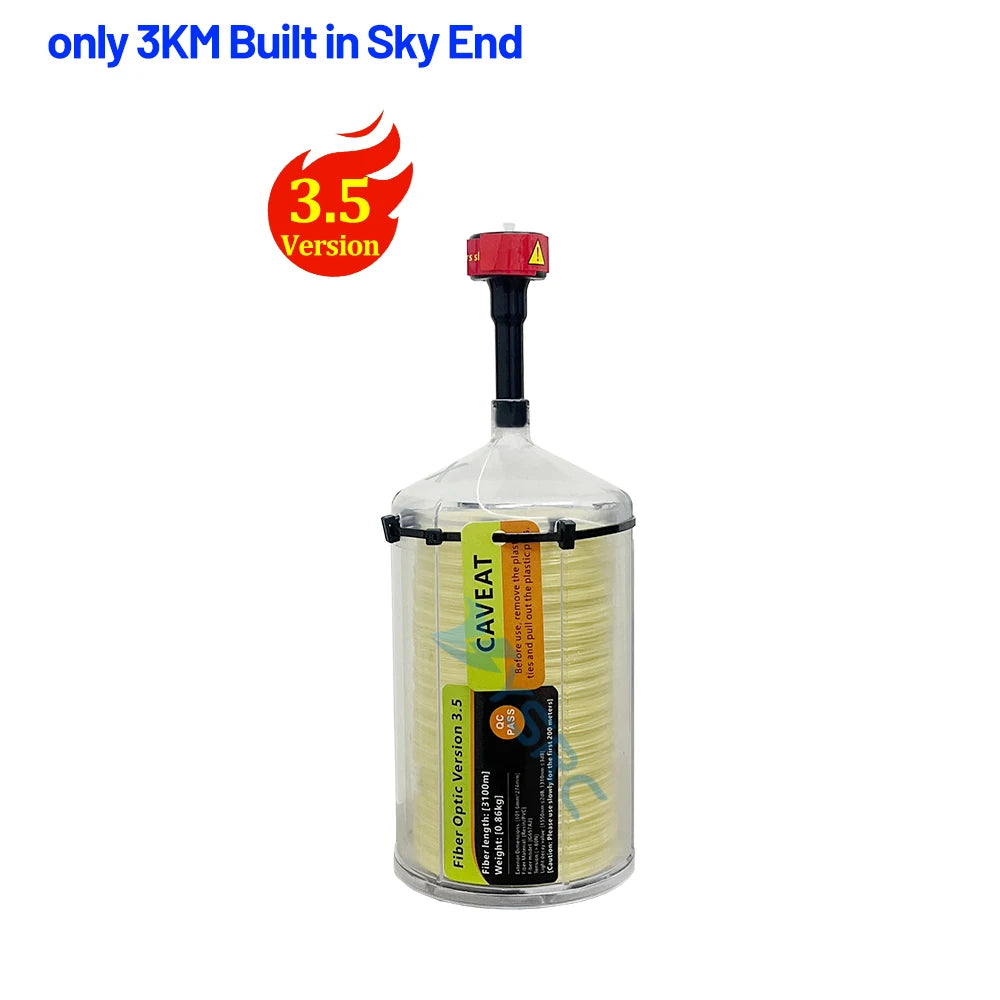

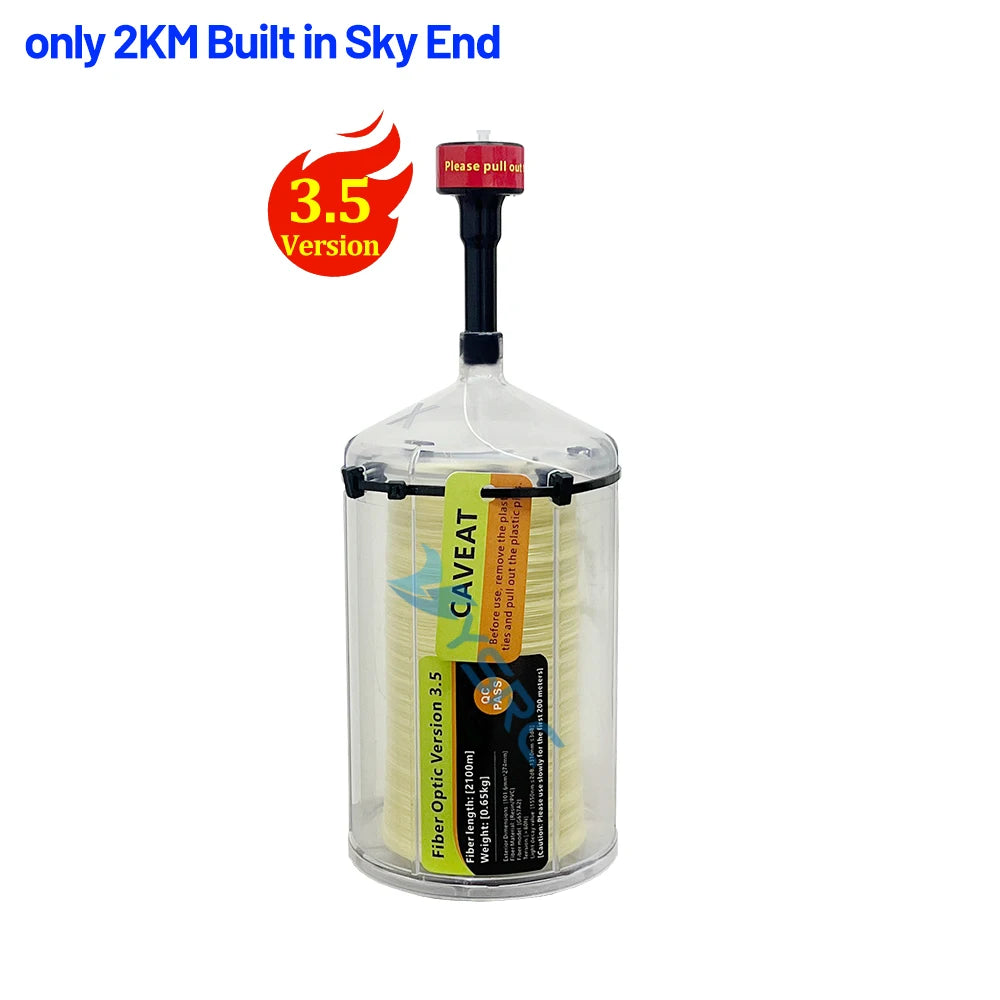

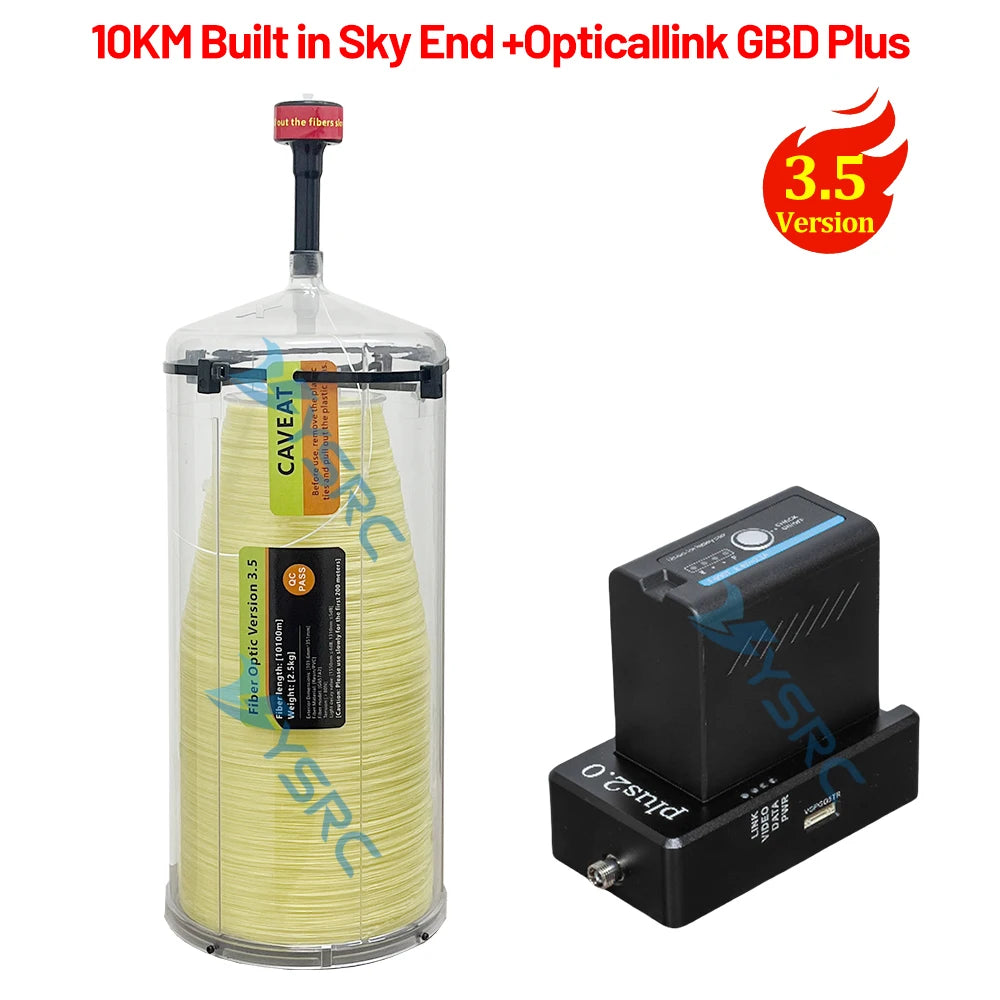

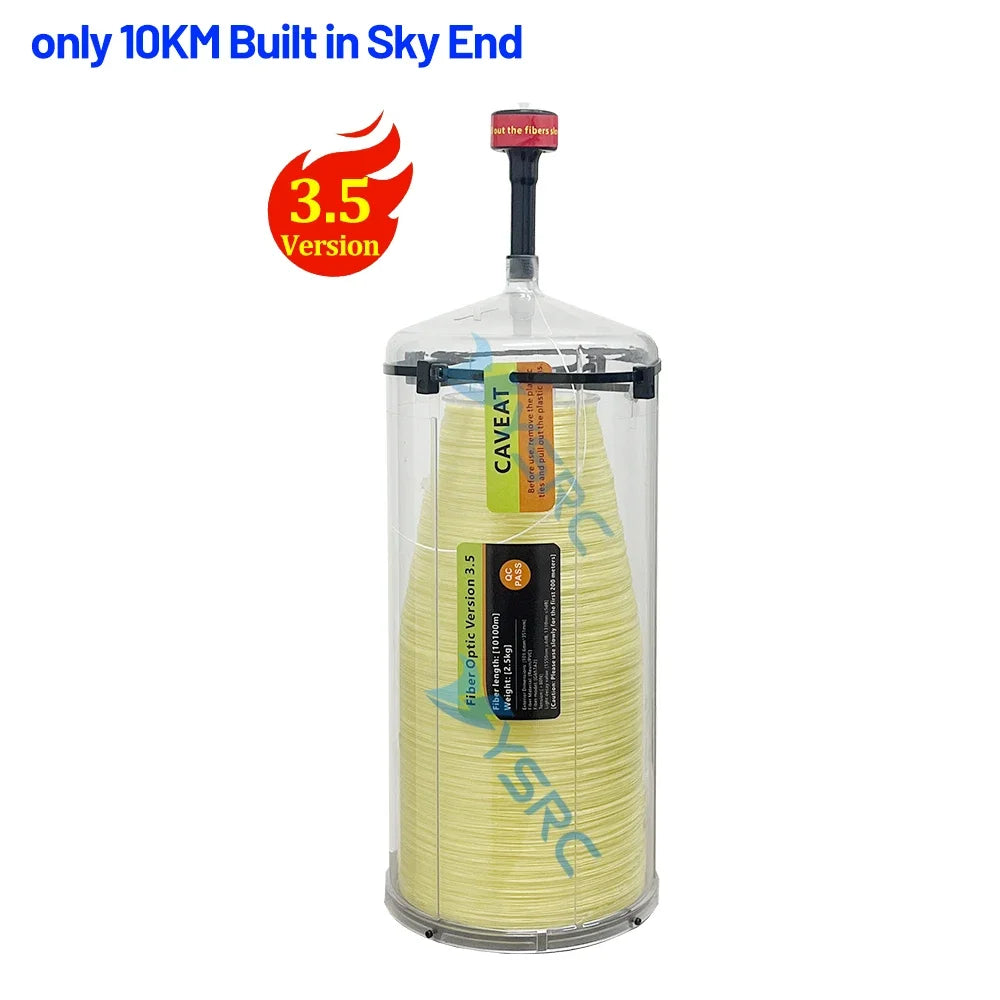

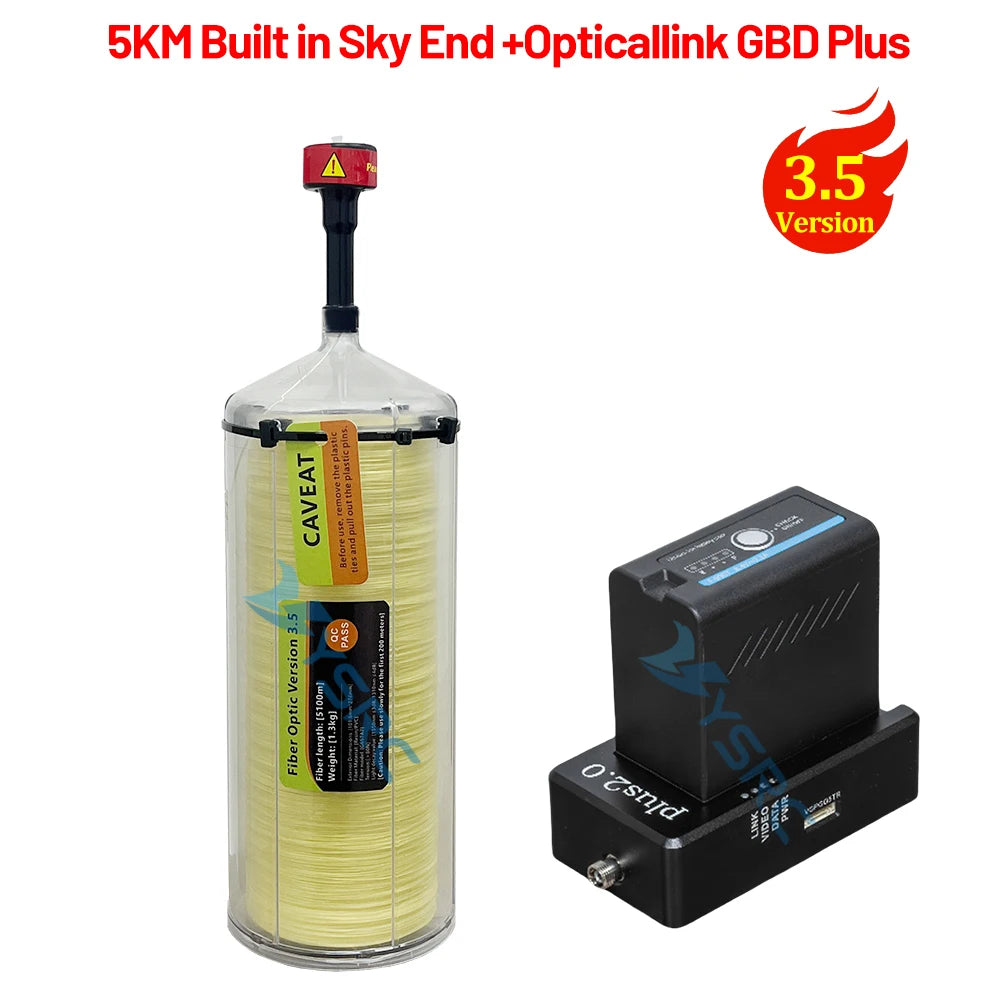

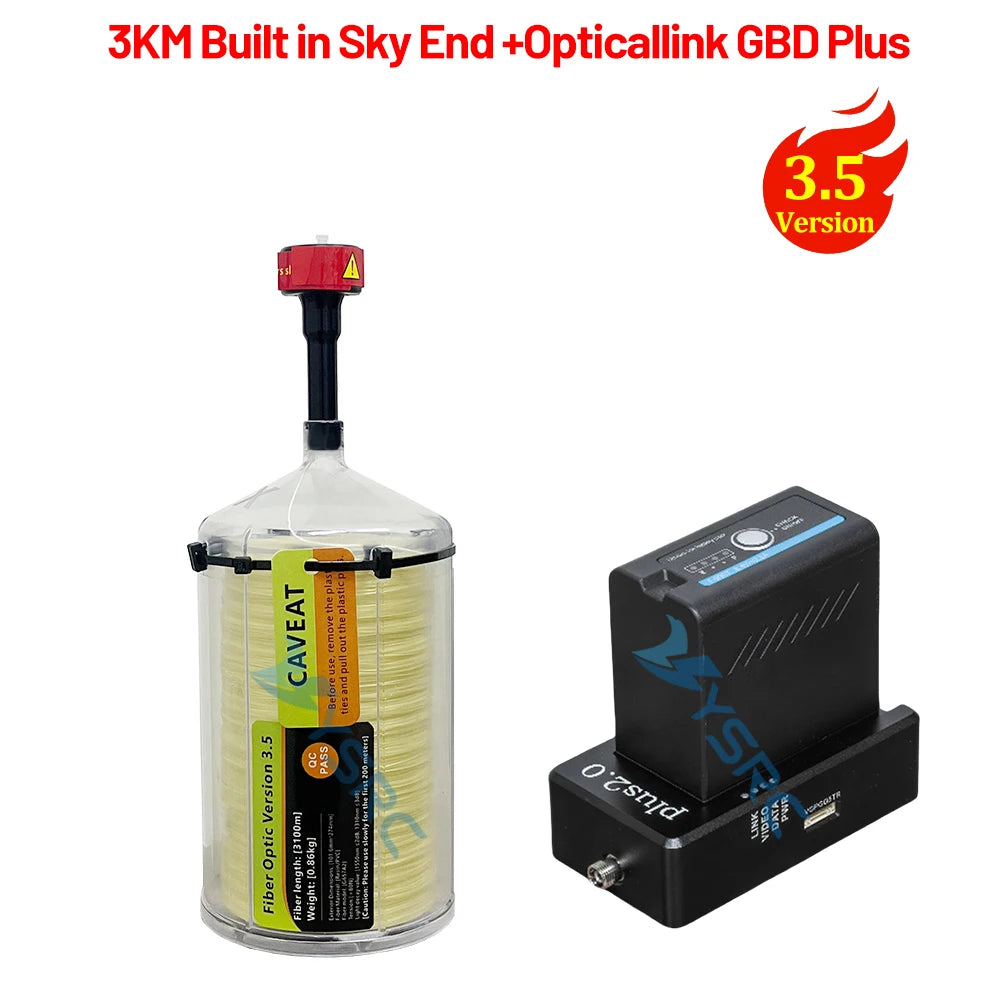

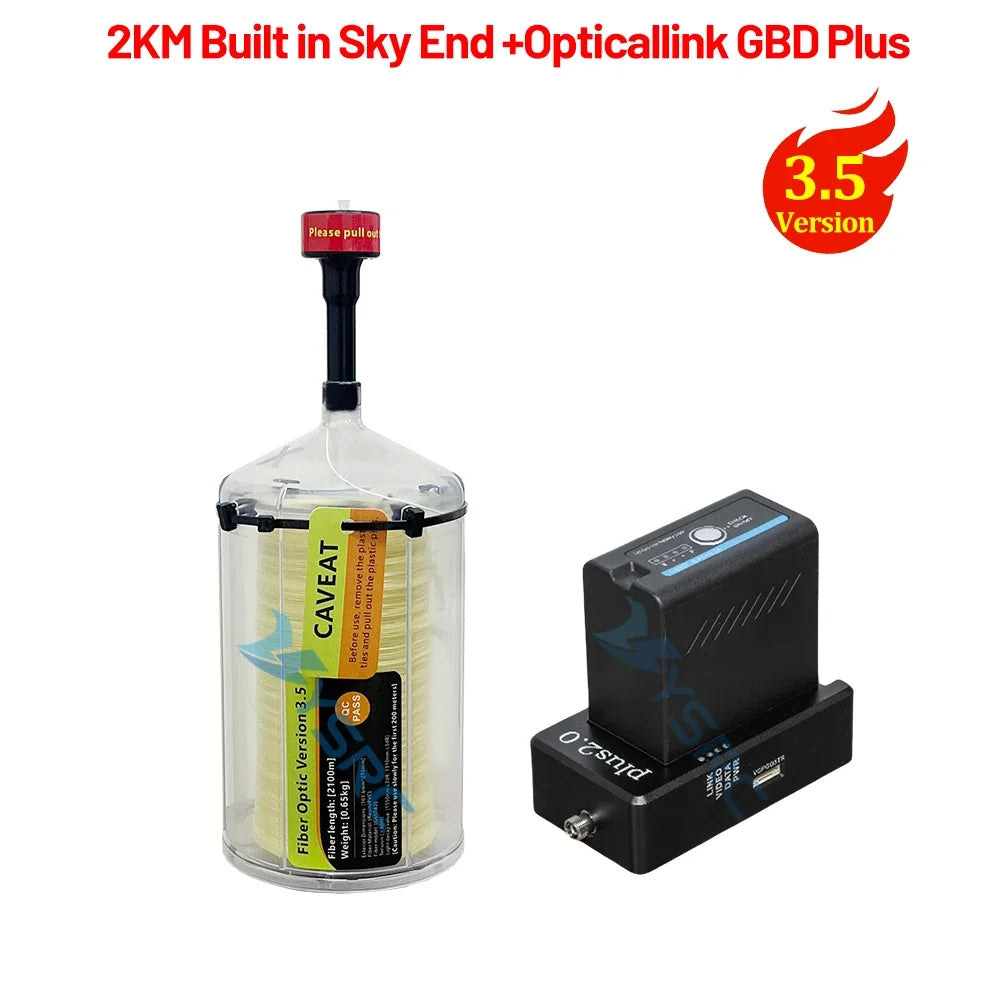

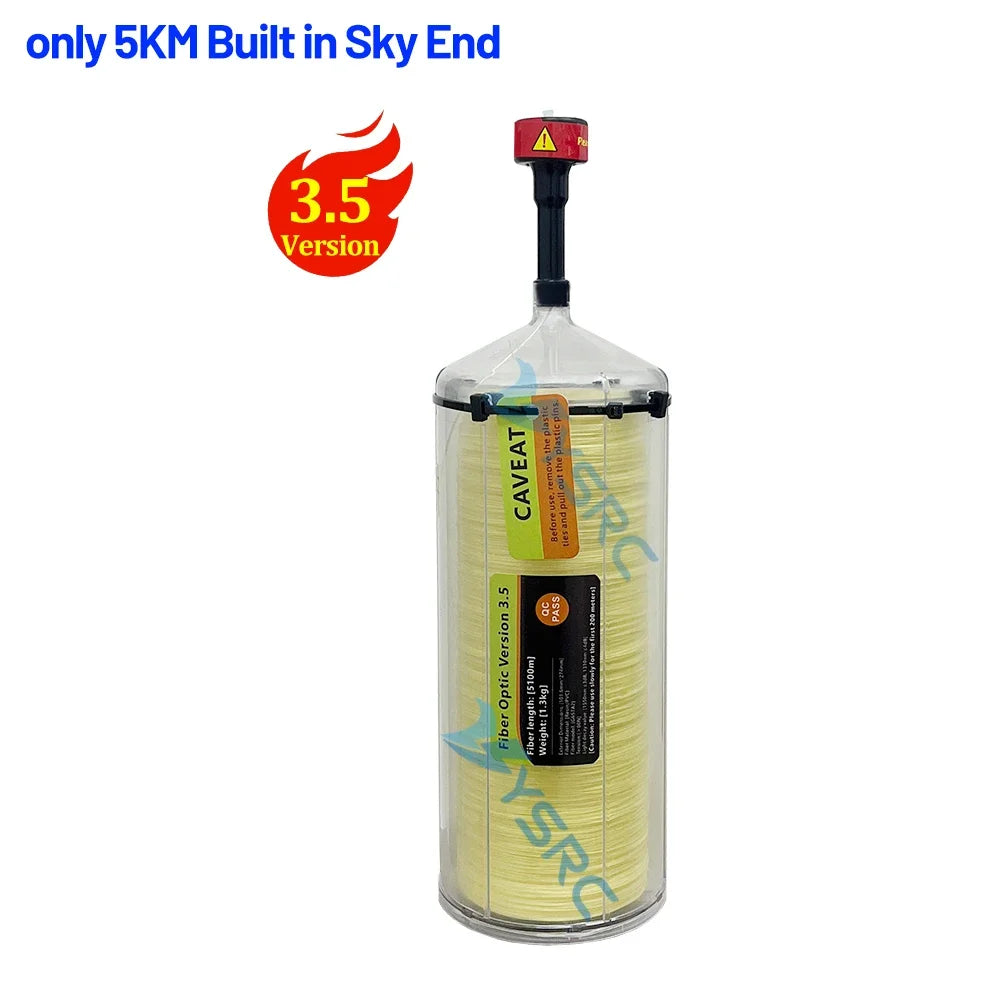

La fibra ottica versione 3.5 offre un'elevata resistenza alla trazione, all'usura e alla flessione per uso urbano, nel Gobi e sotterraneo. Disponibile in lunghezze da 2 km, 3 km, 5 km e 10 km con specifiche che includono fibra da 0,44 mm. >deformazione 80N, tipologia G657A2, guscio in acrilonitrile-stirene-butadiene e uscita del filo di alluminio.

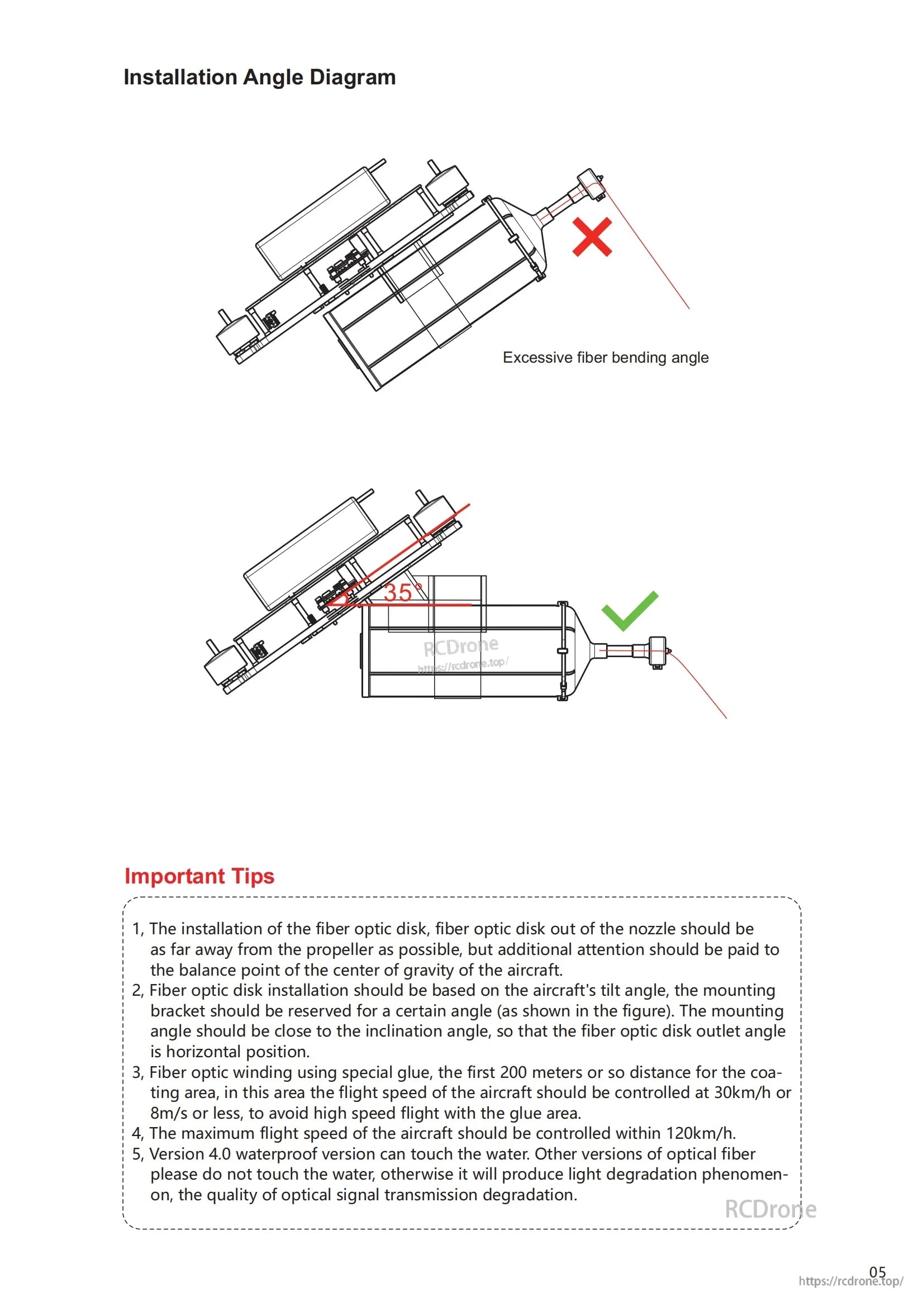

Diagramma dell'angolo di installazione: angolo di curvatura eccessivo della fibra 35 Suggerimenti importanti: 1. Installare il disco in fibra ottica lontano dall'ugello dell'elica. 2. Assicurarsi che il baricentro dell'aeromobile sia bilanciato e considerare il suo angolo di inclinazione. 3. Montare la staffa a un angolo specifico, simile al diagramma dell'angolo di installazione mostrato. 4. Controllare la velocità di volo entro 30 km/h o 8 m/s quando si applica la colla speciale per i primi 200 metri. 5. La velocità di volo massima non deve superare i 120 km/h.

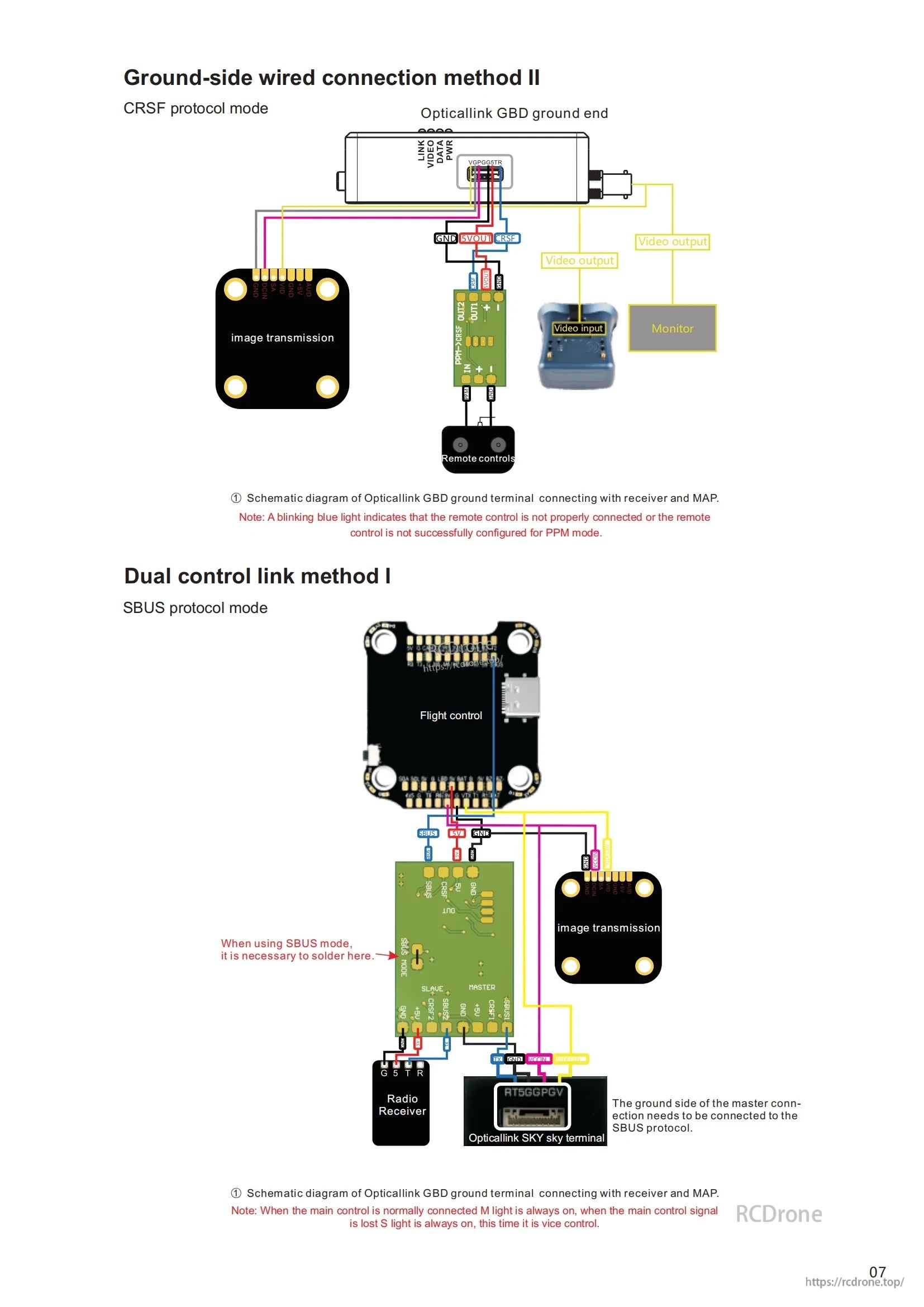

Il metodo II di connessione cablata lato terra utilizza il protocollo CRFS in modalità terminale di terra Opticallink GBD. L'uscita video AaA93 VGPGGSTR EVQUUJJERSF è dotata di un sistema di trasmissione delle immagini del monitor con telecomandi. Lo schema elettrico mostra il terminale di terra Opticallink GBD collegato a un ricevitore e a un MAP. Quando si utilizza il protocollo SBUS, è necessario saldare qui per 8 SLAUE MASTER 9 @ 2.8. Il lato terra del collegamento master deve essere collegato al protocollo SBUS. Il terminale Sky Opticallink SKY presenta uno schema elettrico che mostra il terminale di terra GBD collegato a un ricevitore e a un MAP. Nota: una luce blu lampeggiante indica che il telecomando non è correttamente collegato o configurato per la modalità PPM.

Il metodo di collegamento a doppio controllo II tramite CRSF collega il controllo di volo, la trasmissione video, il ricevitore e Opticalink SKY. L'unità di terra principale si collega al CRSF; la spia M indica il controllo principale, la spia S si attiva per il controllo di backup in caso di perdita di segnale.

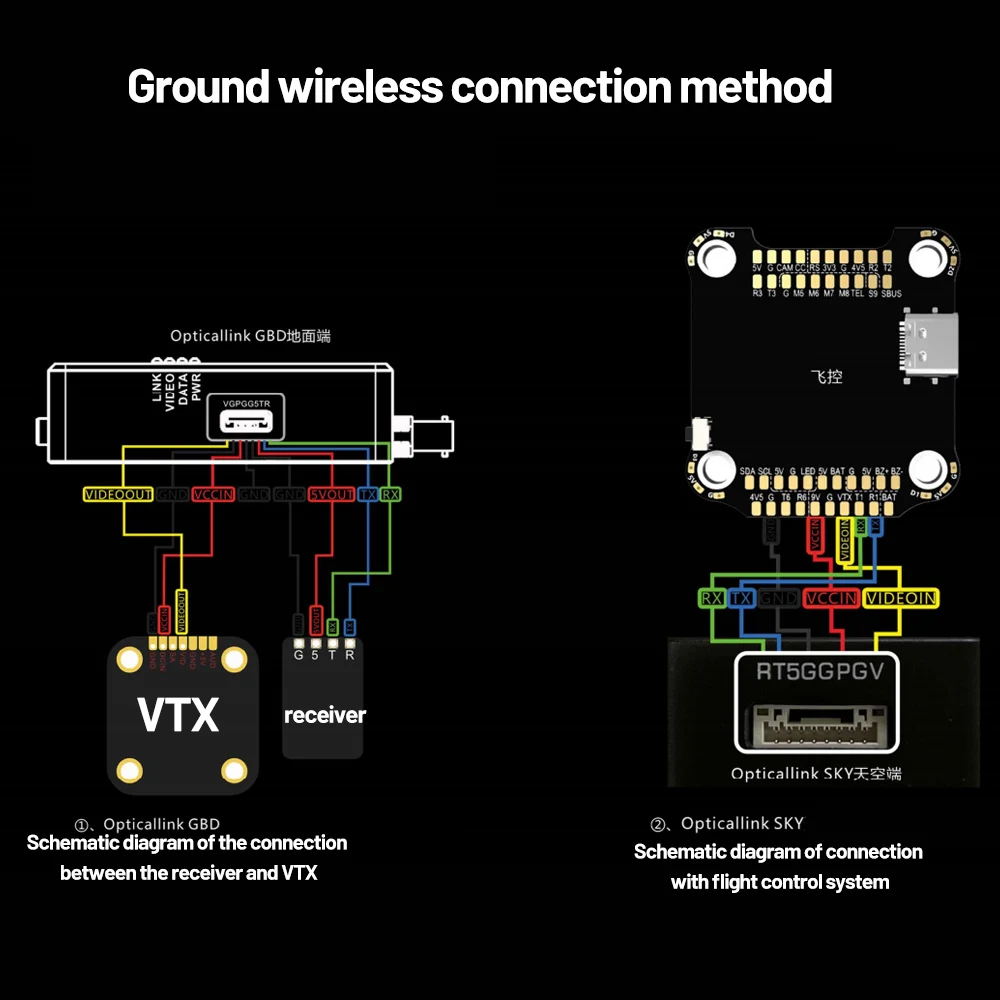

Il collegamento ottico GBD collega il ricevitore e il VTX; SKY collega il controllo di volo. Gli schemi illustrano i cablaggi video, di alimentazione e dati per la configurazione wireless a terra. (37 parole)

Utilizza la tecnologia in fibra ottica per una trasmissione dati veloce e stabile, con immunità alle interferenze elettromagnetiche e alle intercettazioni. Supporta la trasmissione del segnale cablato fino a 30 km. Offre prestazioni affidabili, comunicazioni a lunga distanza da 0 a 30 km, supera gli ostacoli del terreno e garantisce il trasferimento sicuro e ad alta velocità di grandi volumi di dati. Ideale per ambienti che richiedono elevate capacità anti-interferenza e di sicurezza dei dati.

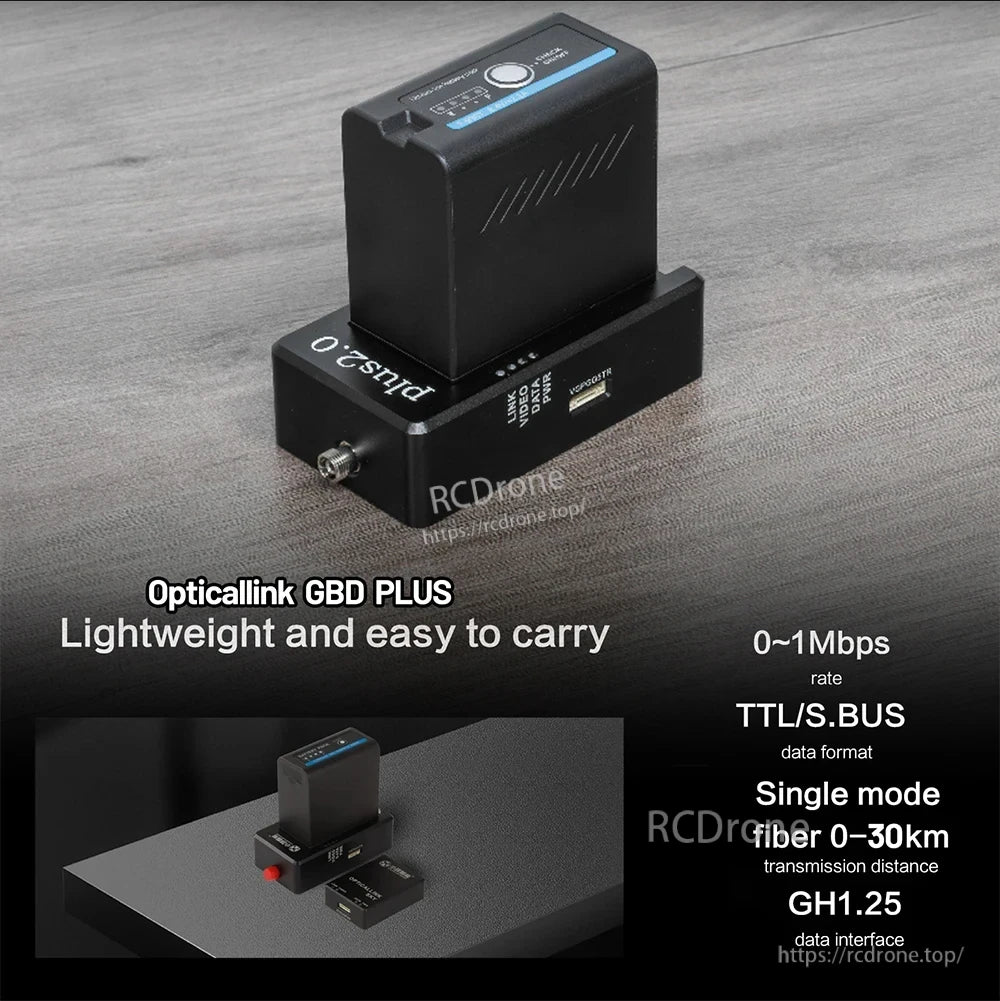

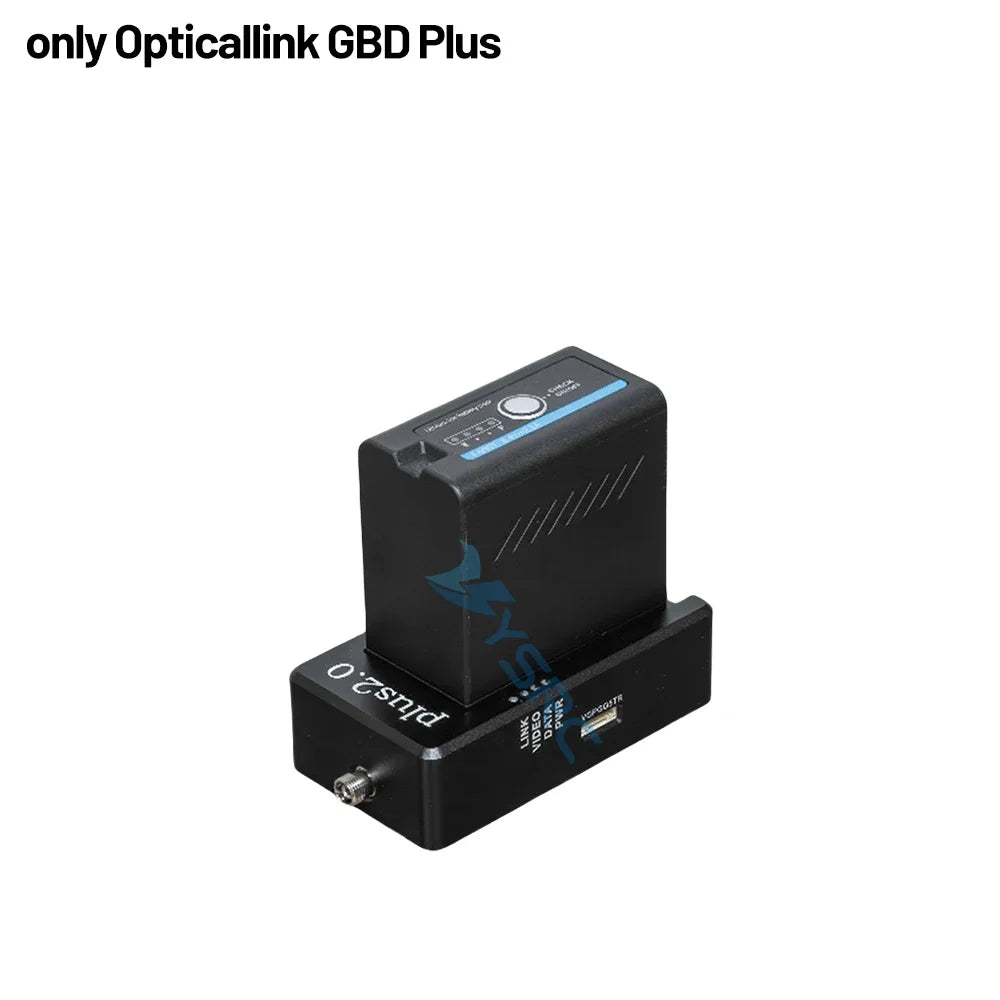

Il 980 Opticallink GBD PLUS è leggero e facile da trasportare, supportando una velocità di 0-1 Mbps in TTLIS.BUS formato per la trasmissione in fibra monomodale fino a 30 km con un'interfaccia dati GH1.25.

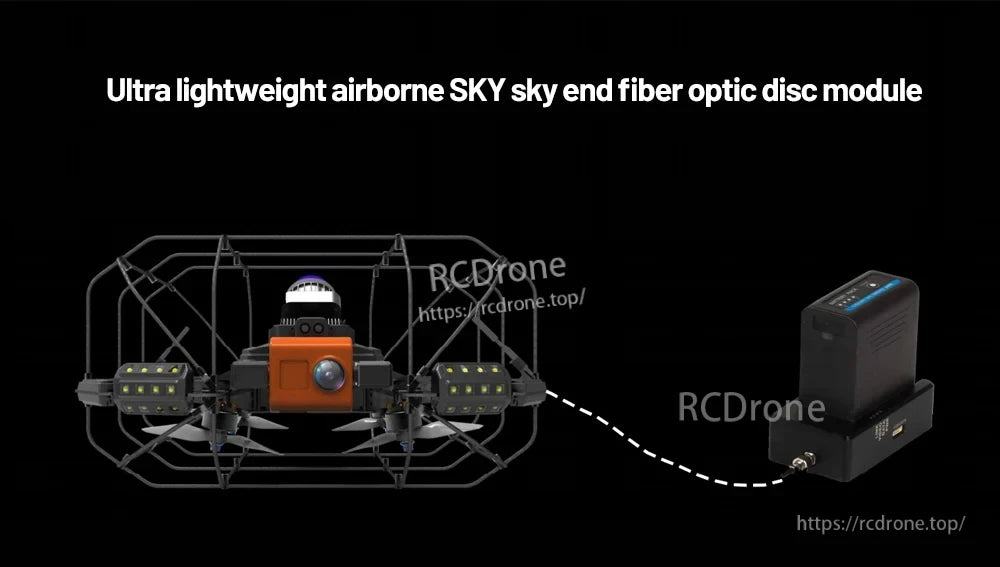

Modulo disco in fibra ottica ultraleggero SKY Sky End Airborne

I robot che esplorano le condotte e i droni per le ispezioni indoor utilizzano la comunicazione in fibra ottica per la trasmissione dati ad alta velocità, stabile e a lunga distanza, garantendo una manutenzione efficiente, sicura e affidabile in ambienti sotterranei complessi con una perdita di segnale minima. (39 parole)

La tecnologia in fibra ottica consente una trasmissione dati stabile e ad alta velocità per i robot sottomarini e supporta il monitoraggio remoto ad alta definizione e a lunga distanza con una forte protezione dalle interferenze, immagini nitide e una maggiore sicurezza nelle aree critiche. (39 parole)

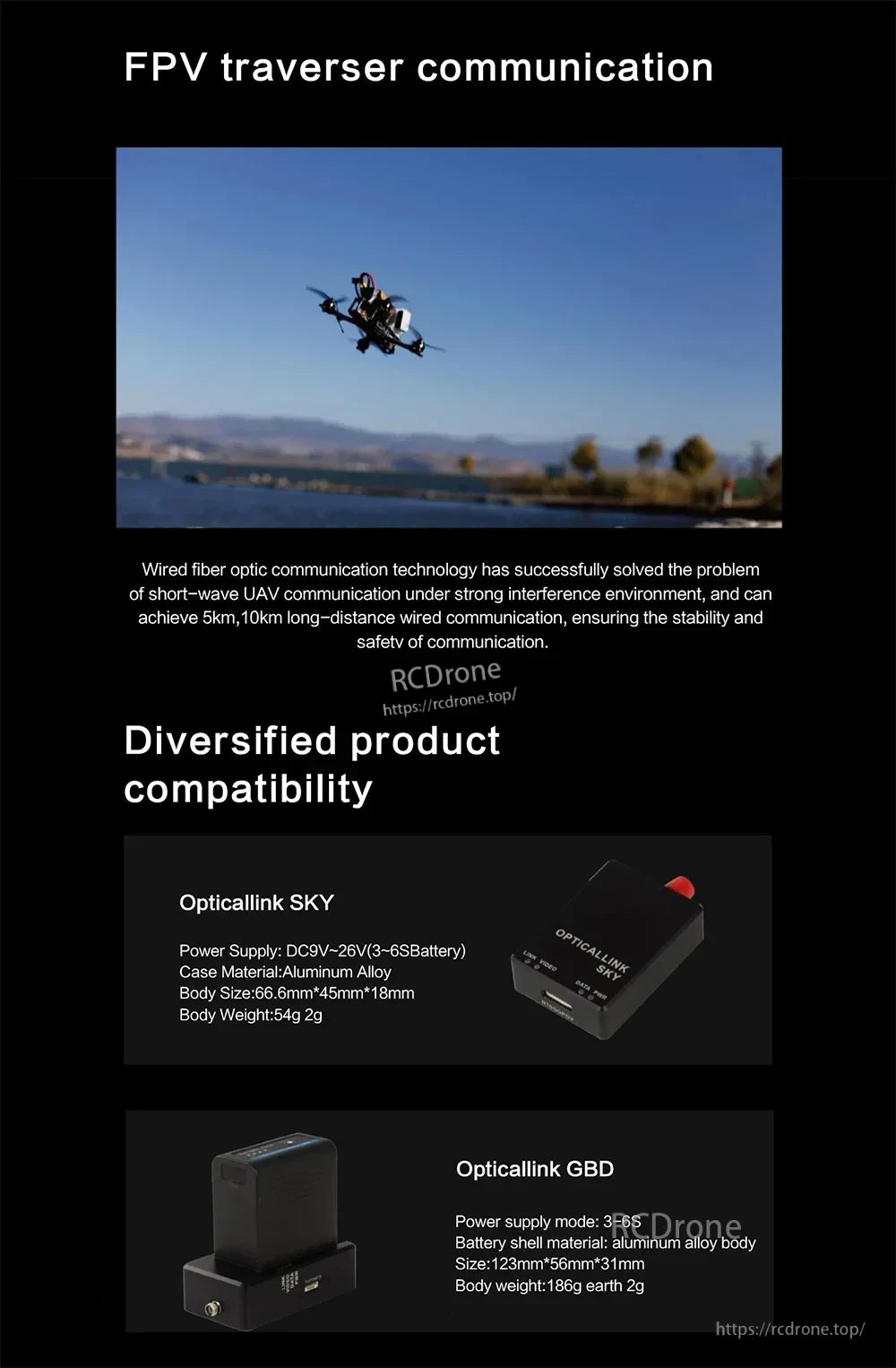

Consente comunicazioni FPV stabili da 5 a 10 km. È dotato di Opticallink SKY (54 g, alluminio) e GBD (186 g, 3-6S). Supporta la tecnologia in fibra ottica cablata per una trasmissione UAV affidabile. Compatibile con diversi sistemi.
