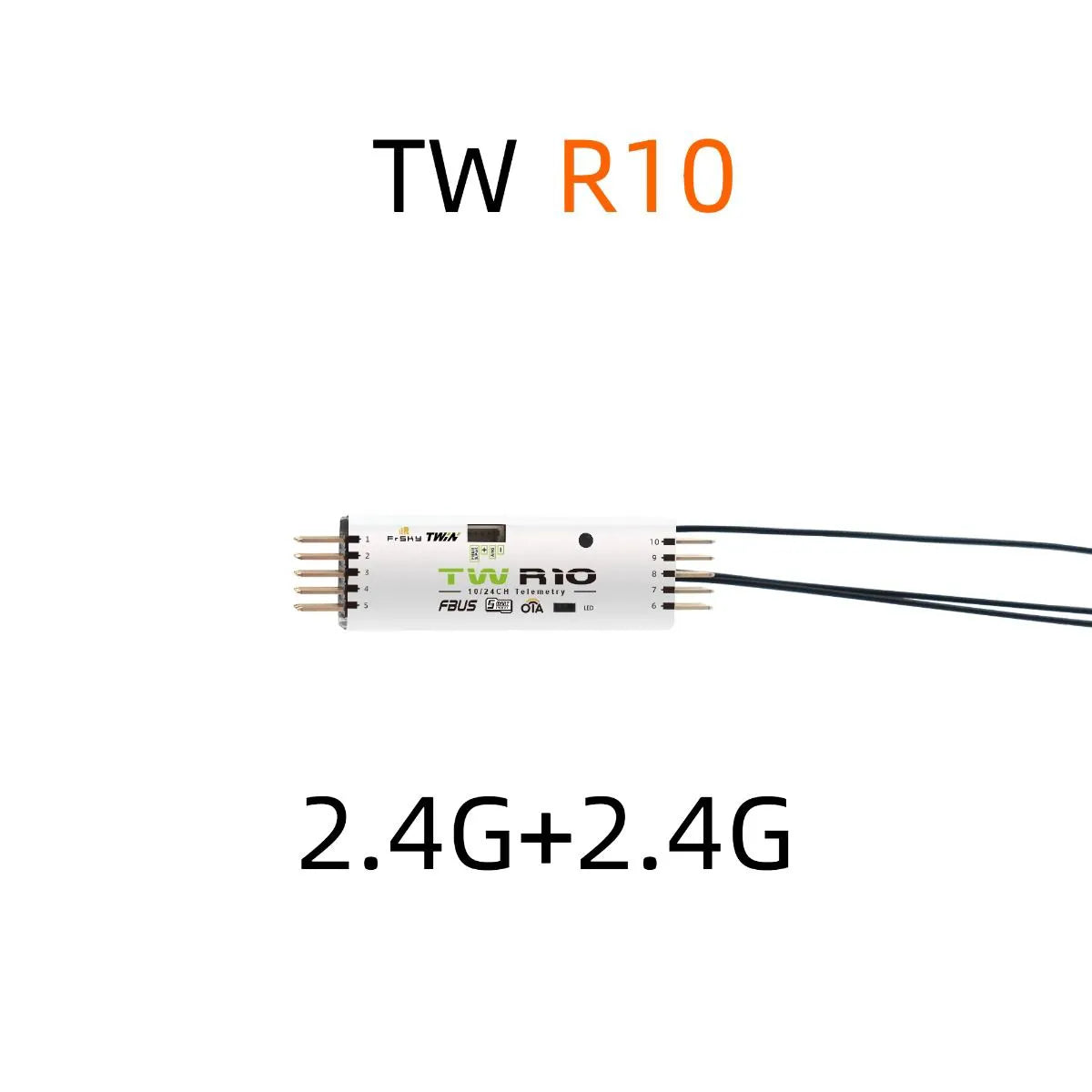

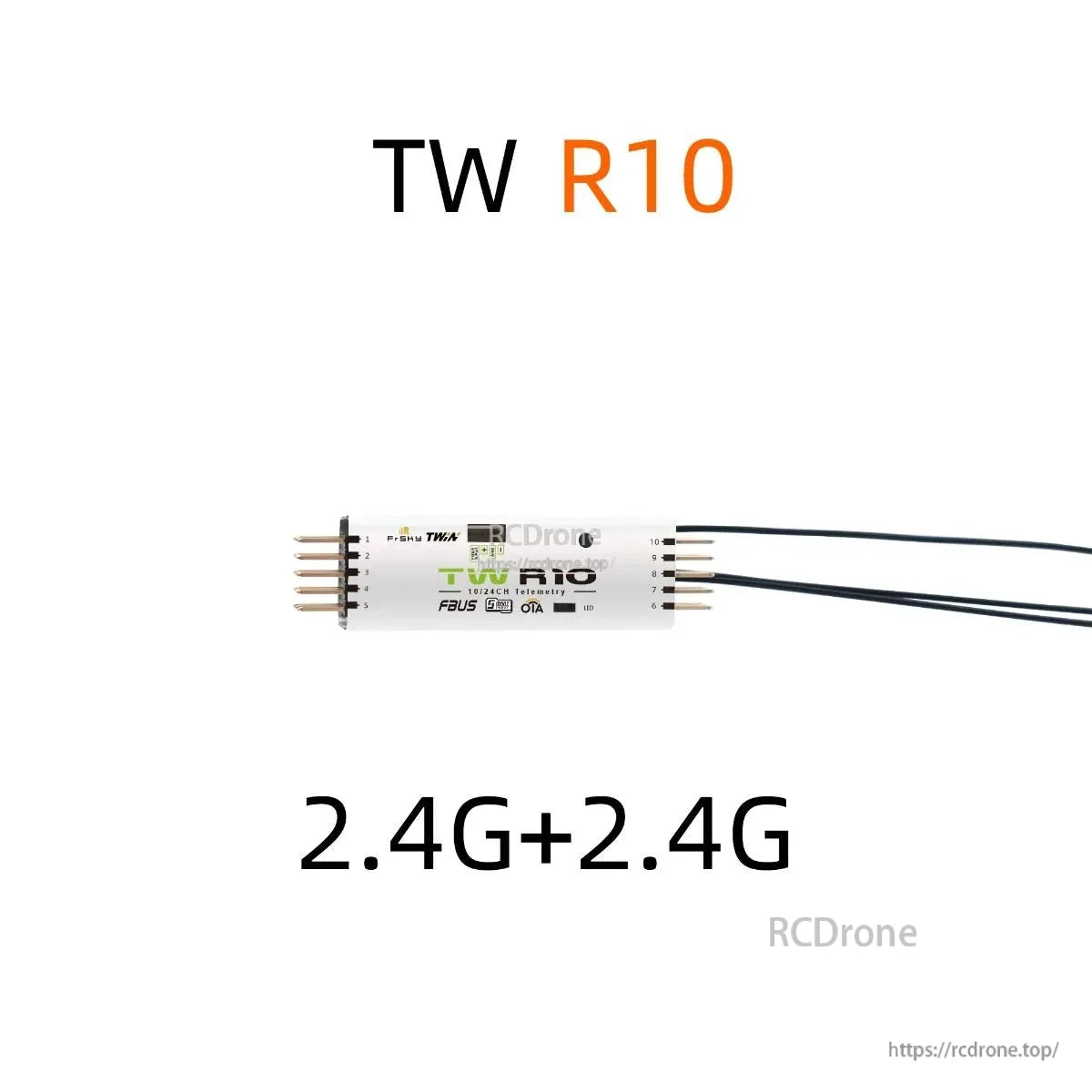

Ricevitore FrSky TW R10 Protocollo TW, Dual 2.4GHz Attivo-Attivo, 10 Porte PWM/SBUS/FBUS/S.Port
Ricevitore FrSky TW R10 Protocollo TW, Dual 2.4GHz Attivo-Attivo, 10 Porte PWM/SBUS/FBUS/S.Port
FrSky
Impossibile caricare la disponibilità di ritiro
Panoramica

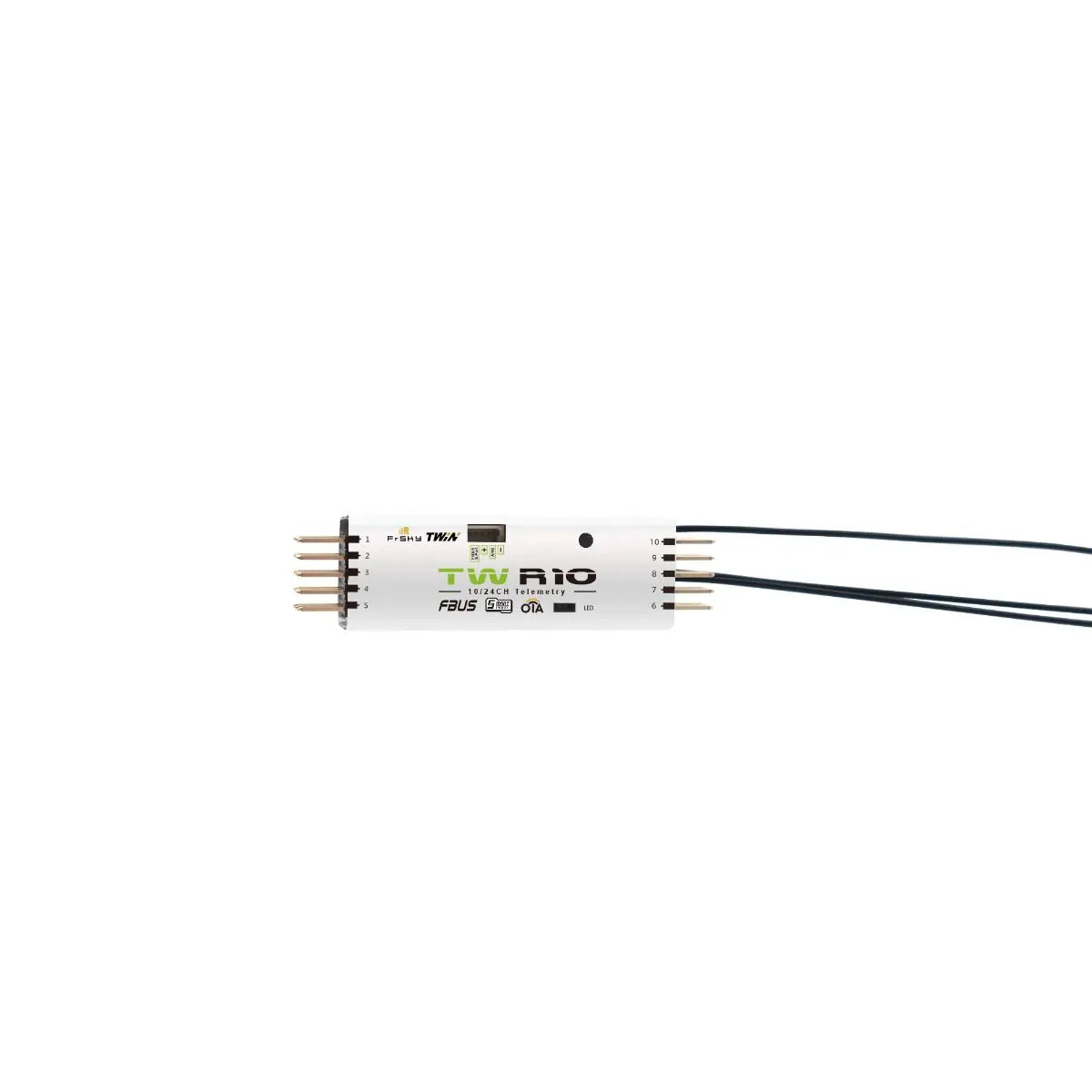

Il FrSky TW R10 è un ricevitore della serie TWIN che utilizza il protocollo TW stabile con bande di frequenza duali attive 2.4GHz che lavorano simultaneamente (attivo-attivo). È progettato per gli utenti RC che desiderano una comunicazione radio resiliente e prestazioni a lungo raggio, e presenta tre antenne 2.4GHz con connettori IPEX1.
TW R10 offre porte canale configurabili che possono essere assegnate come PWM, SBUS, FBUS, o S.Port. Quando impostato su FBUS nel sistema ETHOS, il controllo del segnale e la telemetria possono essere collegati a dispositivi compatibili tramite una singola linea per una trasmissione bidirezionale e una complessità di cablaggio ridotta.
Caratteristiche principali
- Modalità TW Dual 2.4G Lavoro Simultaneo (dual active 2.4GHz bande di frequenza)
- Funzione di registrazione dati di base
- Ampia gamma di controllo (la portata varia in base alle impostazioni di potenza RF)
- 10 porte canale configurabili
- FBUS / S.Port supporto
- Porta SBUS Out (supporta modalità 16CH / 24CH)
- Porta SBUS In (supporta ridondanza del segnale)
- Aggiornamento firmware Over-the-Air (OTA)
Specifiche
| Frequenza | Dual 2.4GHz |
| Dimensioni (L x P x A) | 64.6 x 16.6 x 12.4 mm |
| Peso | 9.4 g |
| Intervallo di tensione operativa | 3.5 - 12 V (si raccomandano batterie Li-2S) |
| Corrente operativa | ≤120 mA @ 5 V |
| Intervallo di misura della tensione tramite AIN (dispositivo esterno) | 0 - 35 V (rapporto del divisore di tensione della batteria: 1:10) |
| Compatibilità | Modulo RF compatibile con protocollo TW della serie TWIN& |
| Antenne | Antenne triple 2.4GHz (connettori IPEX1) |

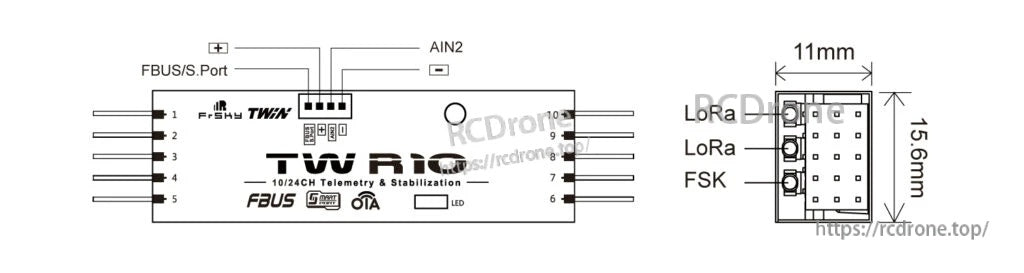

Porti & Marcature
- Pins del canale etichettati 1-10
- Marcatura del porto: FBUS/S.Port
- Marcatura del porto: AIN2
- Le marcature/iconi a bordo includono: FBUS, OTA, LED e “telemetria di stabilizzazione 10/24CH & ”
- Marcatura aggiuntiva mostrata: “LoRa / LoRa / FSK” con un diagramma dimensionato 11 mm x 15.6 mm
Applicazioni
- Aerei RC, elicotteri, auto e barche che richiedono un ricevitore con protocollo TW
- Costruzioni che necessitano di opzioni di uscita flessibili (PWM / SBUS / FBUS / S.Port) e cablaggio FBUS semplificato con configurazione ETHOS
Per domande di compatibilità pre-vendita (supporto radio/modulo, configurazione delle porte) o assistenza post-vendita, contattare support@rcdrone.top or visitare https://rcdrone.top/.
Dettagli
Il layout dei pin e le marcature a bordo facilitano la pianificazione del cablaggio per configurazioni PWM, SBUS, FBUS o S.Port , con AIN2 disponibile per il rilevamento della tensione.
