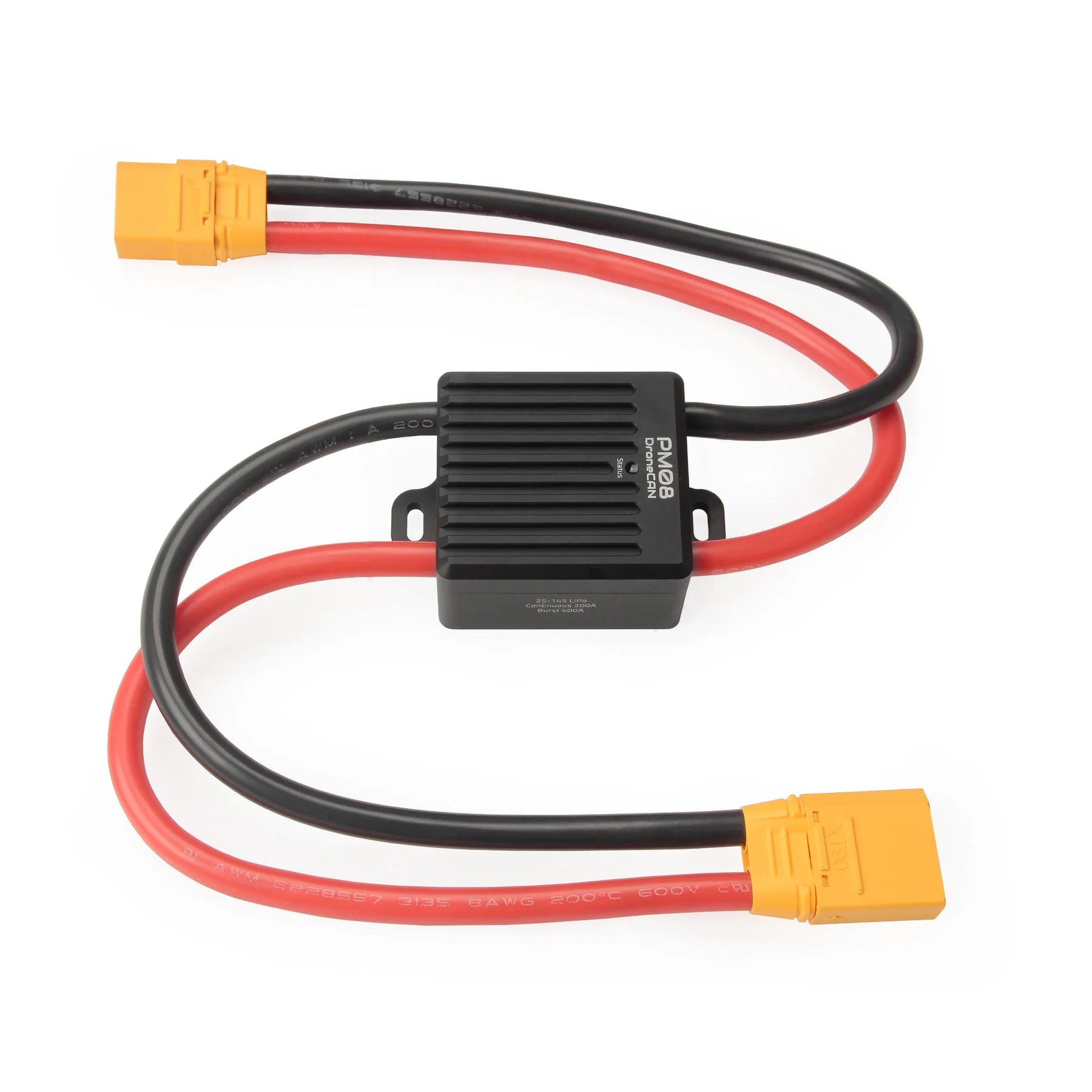

Supporto Modulo di potenza HolyBro PM08-Can 2-14, 200A DRONECAN

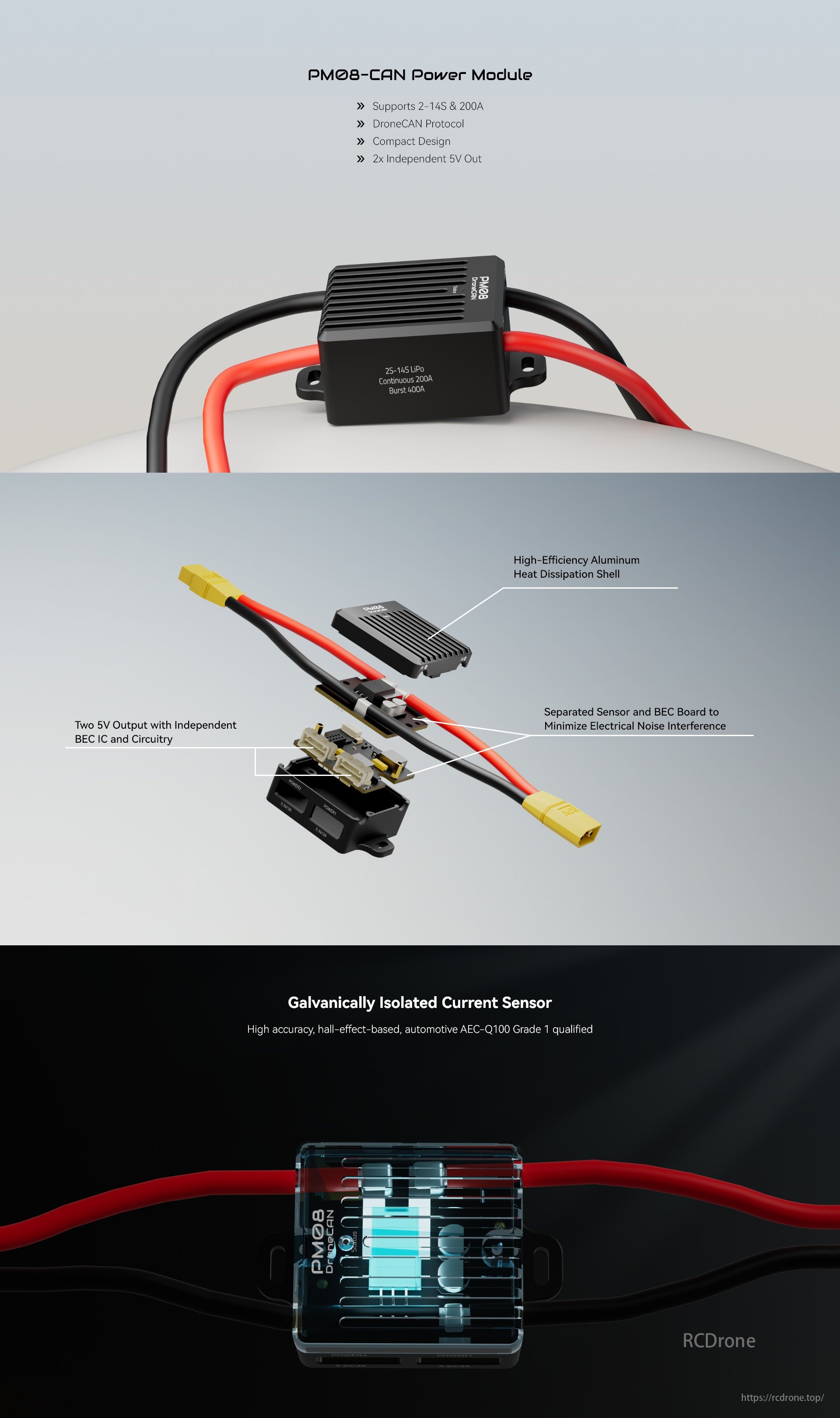

Il modulo di alimentazione PM08-CAN supporta 2-14S e 200A, protocollo DroneCAN, design compatto e 2 uscite indipendenti da 5V. Presenta un guscio di dissipazione del calore in alluminio ad alta efficienza, sensore separato e scheda BEC e un sensore di corrente isolato galvanicamente per un'elevata precisione.

Caratteristica

• Supporta 2-14S e 200A Cont, 400A Burst
• Protocollo di comunicazione DroneCAN
• Design piccolo e compatto
• Due uscite da 5 V con circuito BEC indipendente e circuito integrato
• Sensore separato e scheda BEC per ridurre al minimo le interferenze di rumore elettrico
• Sensore di corrente galvanicamente isolato IC (Qualificato AEC-Q100 Grado 1)
• Temperatura ad alta precisione Sensore per il monitoraggio della temperatura

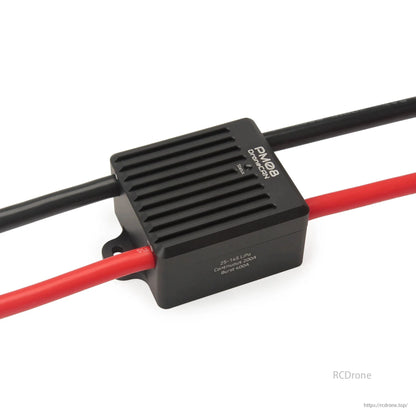

• Guscio di dissipazione del calore in alluminio ad alta efficienza

Specifiche

• Processore: STM32F405RG 168 MHz 1024 KB Flash 196 KB di RAM
• Tensione di ingresso: 7~60,9 V (2S~14S)
• Corrente continua: 200A
• Corrente di scoppio
  • 400A @ 25℃ 1 secondo
  • 1000A a 25℃ < 1 secondo
• Rilevamento corrente massima: 376A
• Precisione della tensione: ±0,1 V
• Precisione attuale: ±5%
• Precisione della temperatura: ±1℃
• Uscita porta di alimentazione: 5,3 V/3 A ciascuna porta
• Protocollo: DroneCAN
• Temperatura di esercizio: -25℃~105℃
• Aggiornamento firmware: Supporto
• Calibrazione: Supporto

Tipo di interfaccia

• Porta di alimentazione e CAN: Molex CLIK-Mate 2mm 6Pin

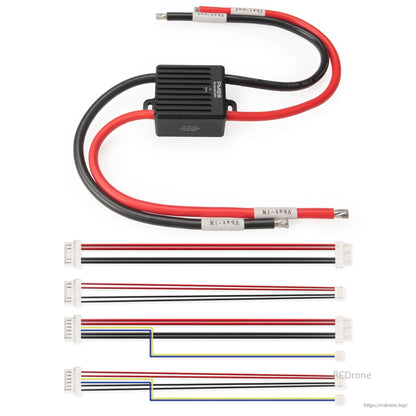

• Opzioni IN/OUT batteria:
  • Connettori XT90

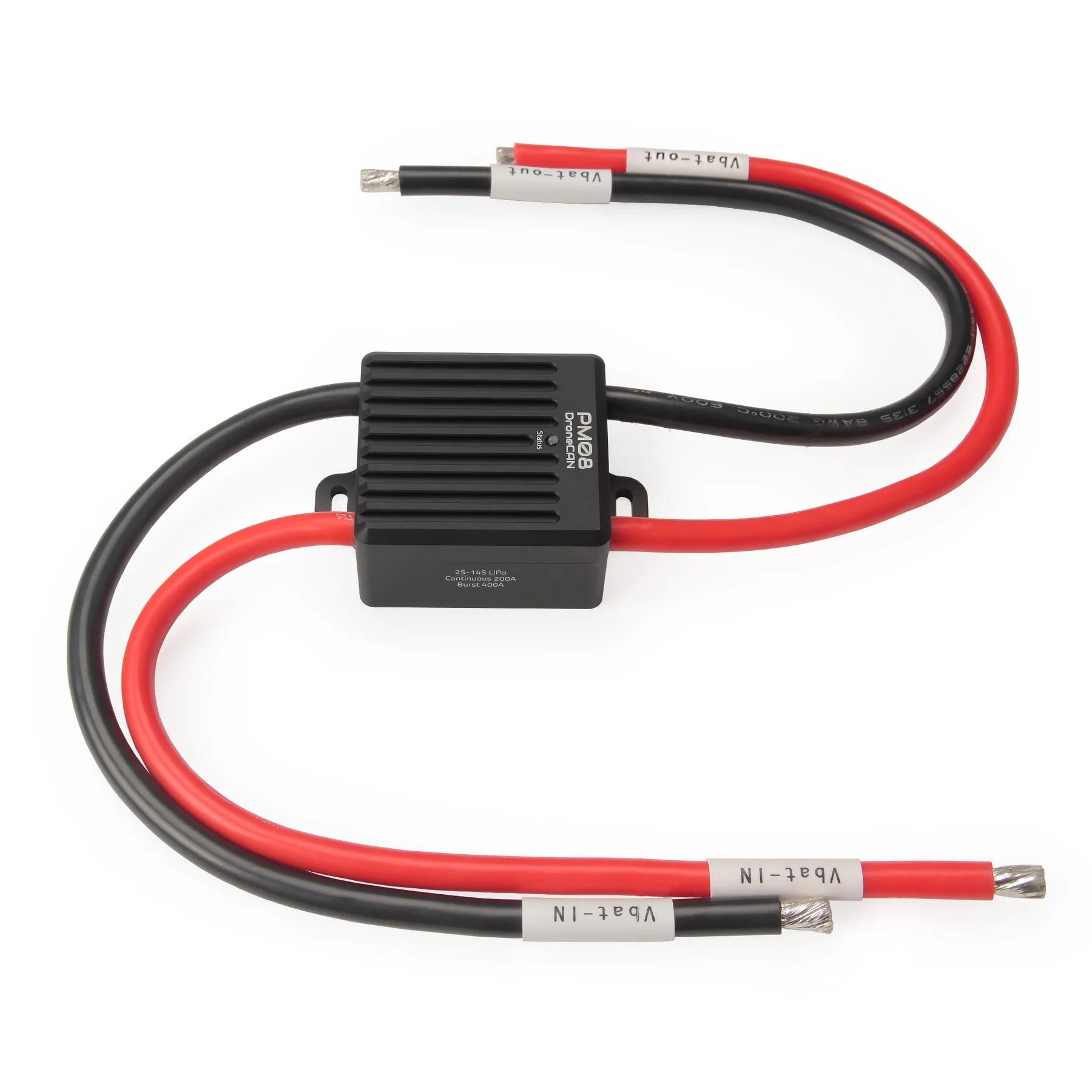

  • Fili stagnati

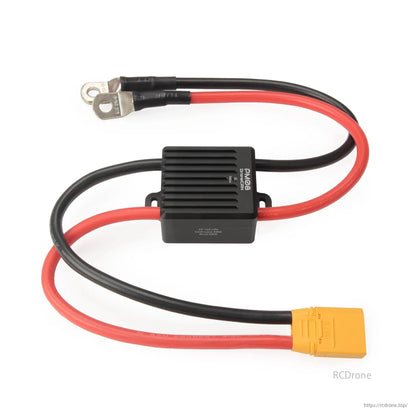

  • Terminali XT90 e ad anello


LED di stato

• Lampeggiante rapidamente e in modo continuo: la MCU è nella fase di bootloader, in attesa che il firmware venga flashato
• Lampeggiante velocemente per 3 secondi, poi acceso per 1 secondo: In attesa della connessione CAN
• Lampeggiante lentamente (intervalli di un secondo): CAN è connesso correttamente

Specifiche meccaniche

• Dimensioni: 45 mm × 41 mm × 26 mm (cavo non incluso)
• Peso: 185 g (cavo incluso)

Link di riferimento

• Istruzioni per la configurazione di PX4 e Autopilot
• File CAD 3D PM08CAN giùcaricare
• PDimensione del modulo di alimentazione
