JHEMCU GF16-ESC 16*16 BLHELI-S 13A ESC FPV per Micro Quadcopter, Supporto LiPo 2–4S

Panoramica

Il JHEMCU GF16-ESC è un ESC FPV compatto 16*16 con una valutazione di 13A, progettato per costruzioni di micro quadricotteri. Utilizza il firmware BLHELI-S ed è mostrato nel riferimento di cablaggio della pila GF16 di JHEMCU con ingresso LiPo 2–4S.

Caratteristiche principali

• Compatto con un ingombro di montaggio 16*16 per telai FPV con spazio limitato
• Valutazione ESC di 13A
• Firmware BLHELI-S
• Ingresso LiPo 2–4S mostrato nel diagramma di riferimento del cablaggio
• Marcature PCB osservate: “JHEMCU”, “GF16” e “ESC”

Specifiche

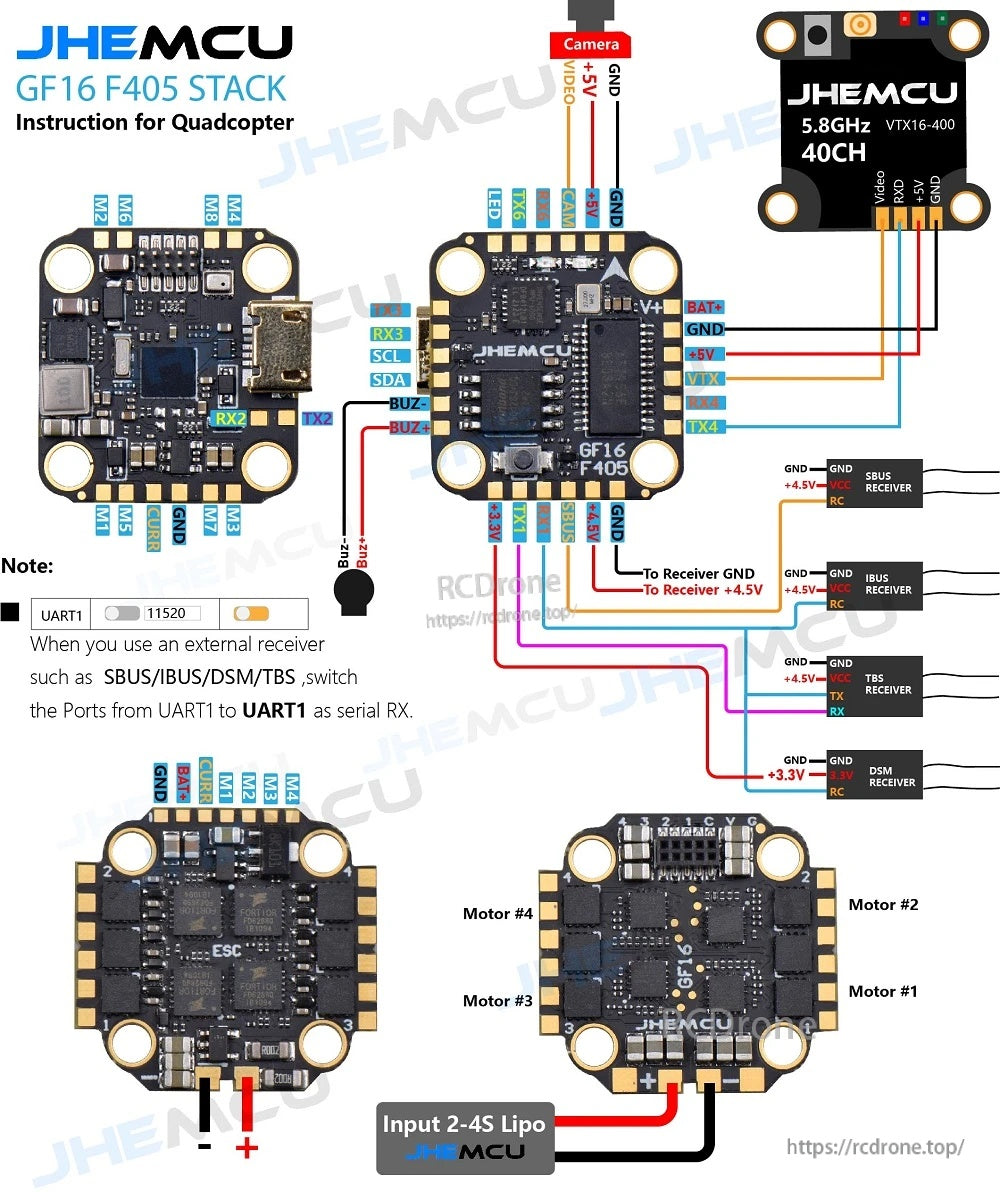

Riferimento cablaggio (testo visibile nel diagramma incluso)

• Titolo del diagramma: “Istruzioni JHEMCU GF16 F405 STACK per Quadcopter”
• Etichetta di ingresso di alimentazione: “Input 2-4S Lipo”
• Uscite del motore ESC etichettate: “Motore #1”, “Motore #2”, “Motore #3”, “Motore #4”
• Esempi di ricevitore mostrati: ricevitore SBUS, ricevitore IBUS, ricevitore TBS, ricevitore DSM
• Testo della nota mostrato: “Quando utilizzi un ricevitore esterno come SBUS/IBUS/DSM/TBS, cambia le porte da UART1 a UART1 come RX seriale.”
• Esempio di VTX mostrato nel diagramma: “JHEMCU 5.8GHz VTX16-400 40CH”

Per domande su installazione e compatibilità, contattare [email protected] or visita https://rcdrone.top/.

Dettagli

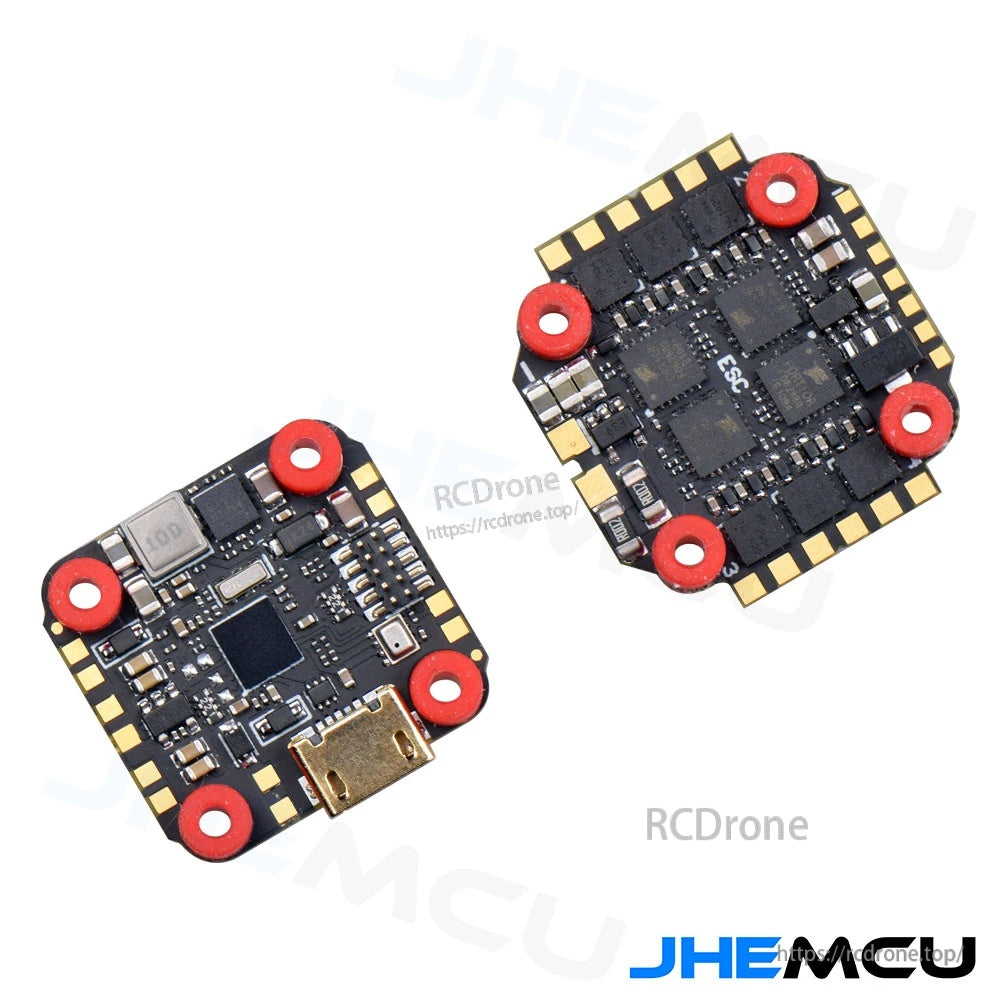

Un ESC compatto 16×16 progettato per build di micro quad con spazio limitato, con gomme di montaggio morbide incluse.

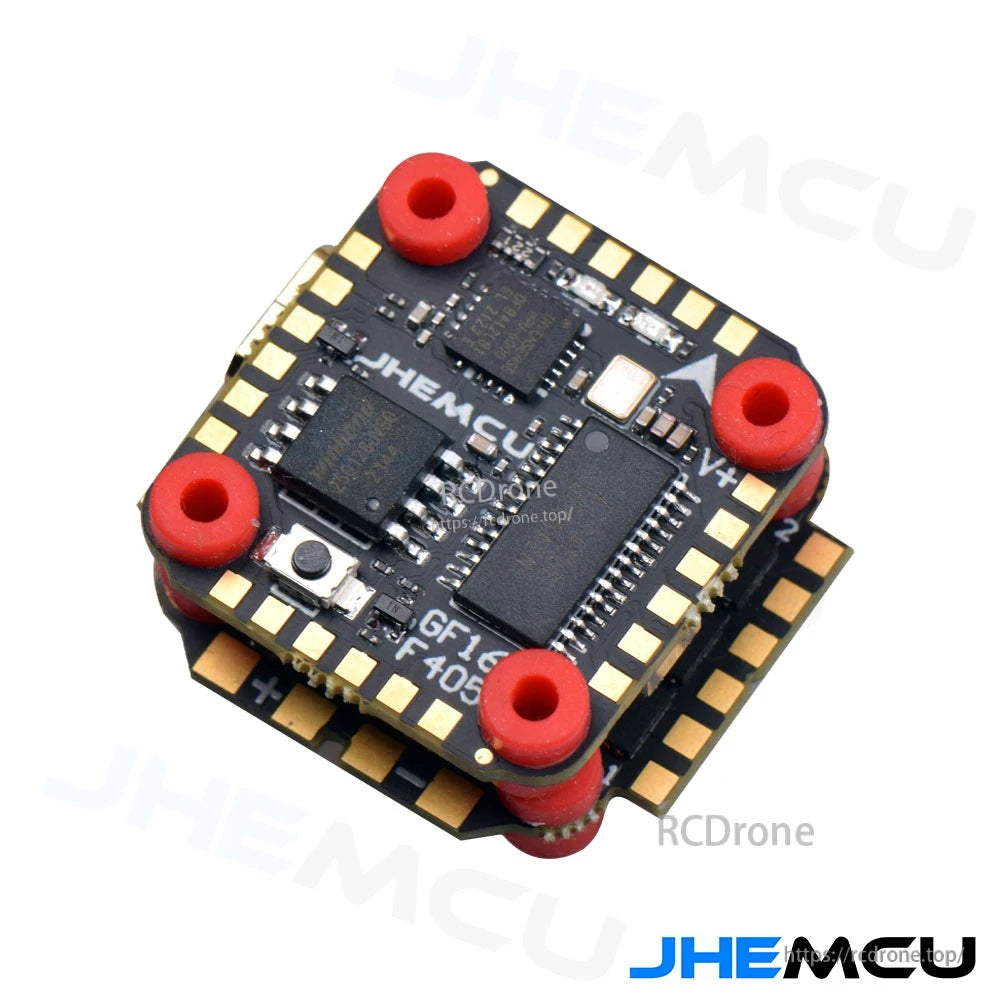

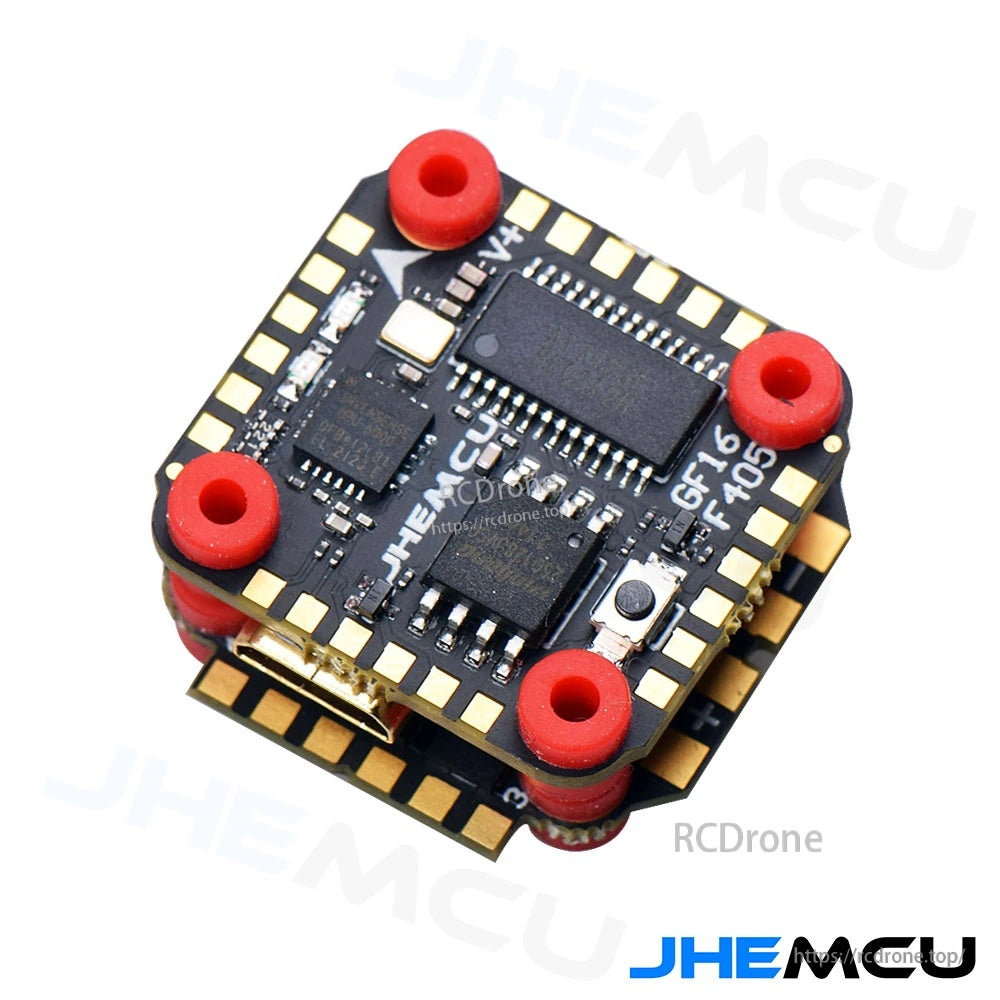

Si abbina perfettamente al controller di volo GF16 F405 in uno stack a profilo basso mantenendo i pad laterali accessibili.

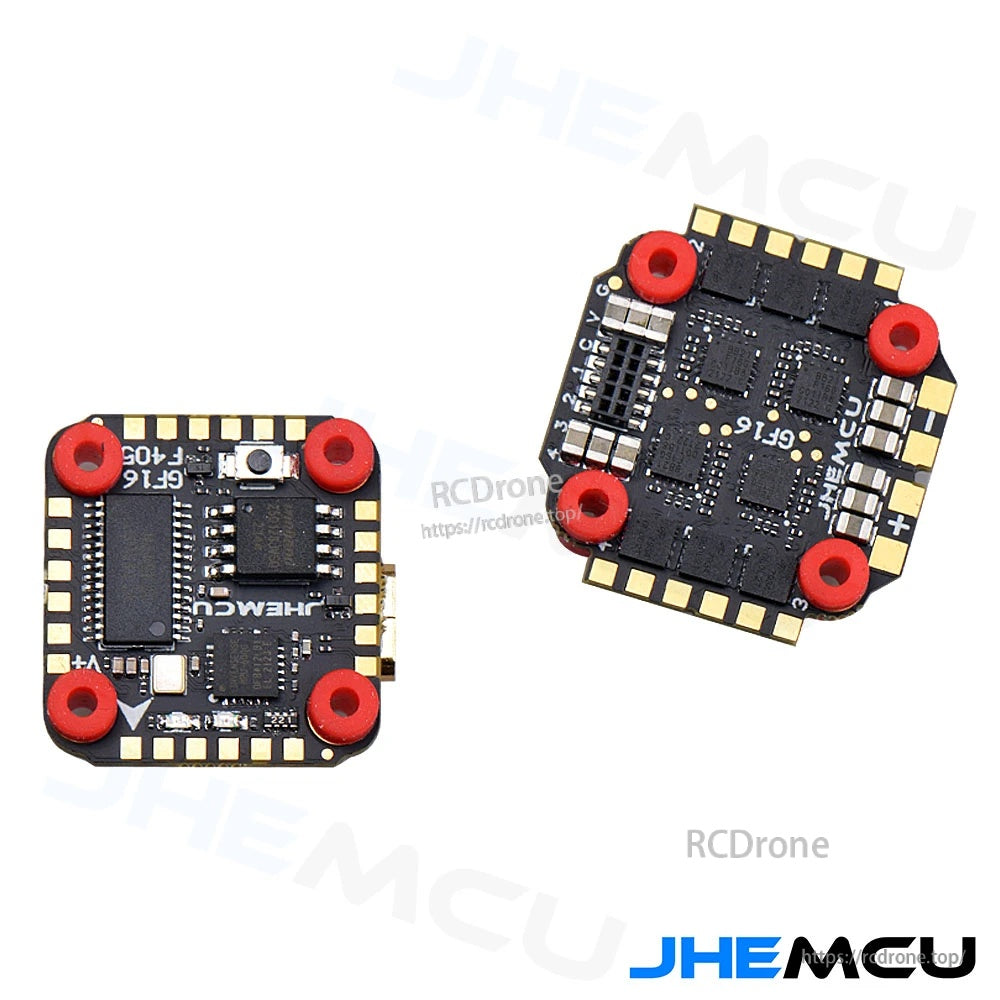

Le marcature angolari +/− e il pattern 16×16 aiutano a velocizzare l'orientamento e il cablaggio durante l'installazione.

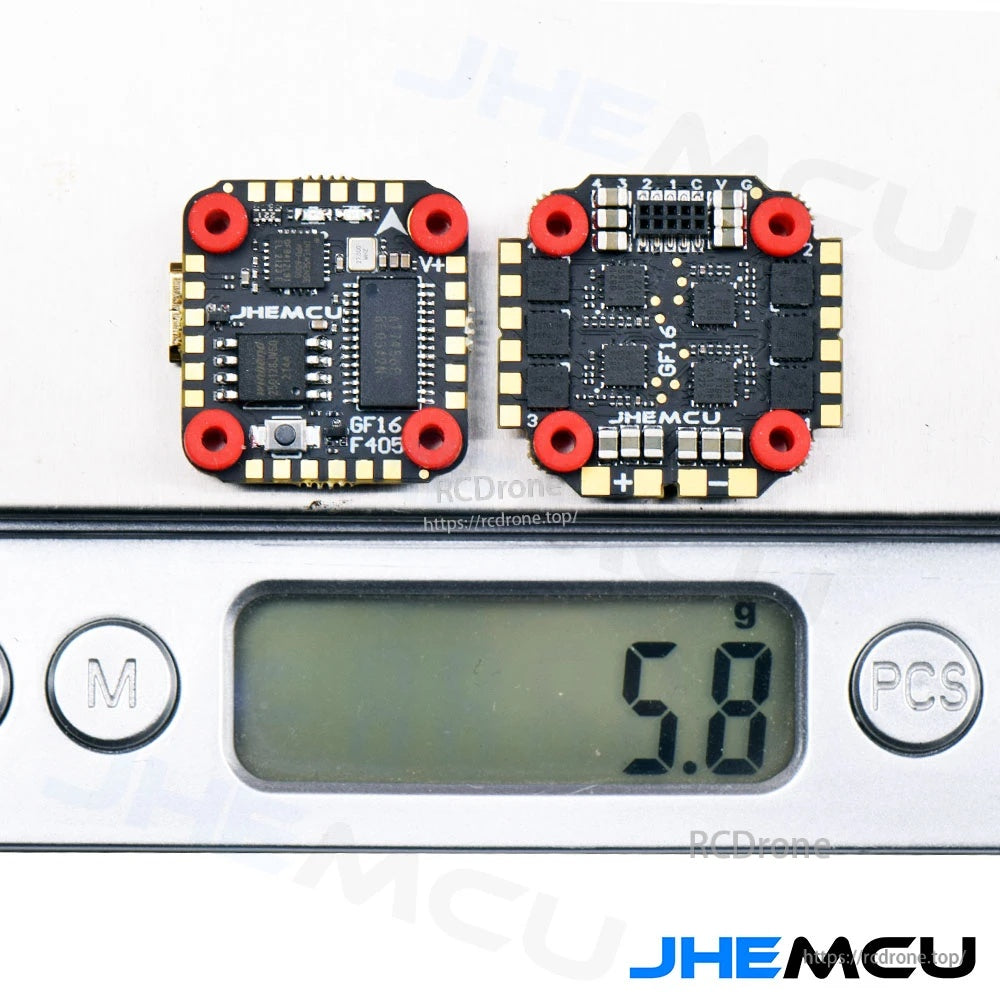

Il peso totale dello stack a due schede è di circa 5,8 g, contribuendo a mantenere leggere le micro costruzioni.

Il riferimento per il cablaggio copre l'ingresso di alimentazione 2–4S, le uscite del motore e le opzioni comuni per i ricevitori (SBUS/IBUS/TBS/DSM).
