JHEMCU GF30H743 STM32H743 Controller di volo FPV, Doppio BEC 5V/10V, 30.5x30.5mm, Type-C

JHEMCU

$78.58 USD

In offerta Esaurito

Imposte incluse. Spese di spedizione calcolate al check-out.

Opzioni GF30H743 Controllore di Volo GF30H743 Controllore di Volo + ESC 50A GF30H743 Controllore di Volo + ESC 60A GF30H743 Controllore di Volo + ESC 65A

Quantità

Visualizza dettagli completi

Panoramica

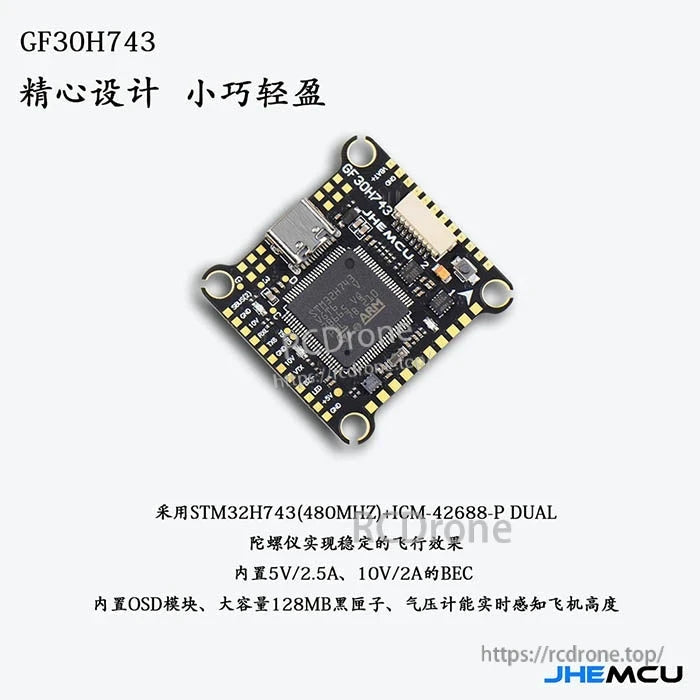

JHEMCU GF30H743 è un controller di volo FPV costruito attorno a un MCU STM32H743 (480MHz), dotato di uscite BEC onboard duali (5V e 10V) e un pattern di montaggio di 30,5 x 30,5 mm per costruzioni multirotore FPV. Supporta protocolli di ricezione comuni (CRSF, SBUS, IBUS, DSM2/DSMX), OSD analogico tramite AT7456E e opzioni di connessione sia per sistemi VTX analogici che digitali HD VTX.

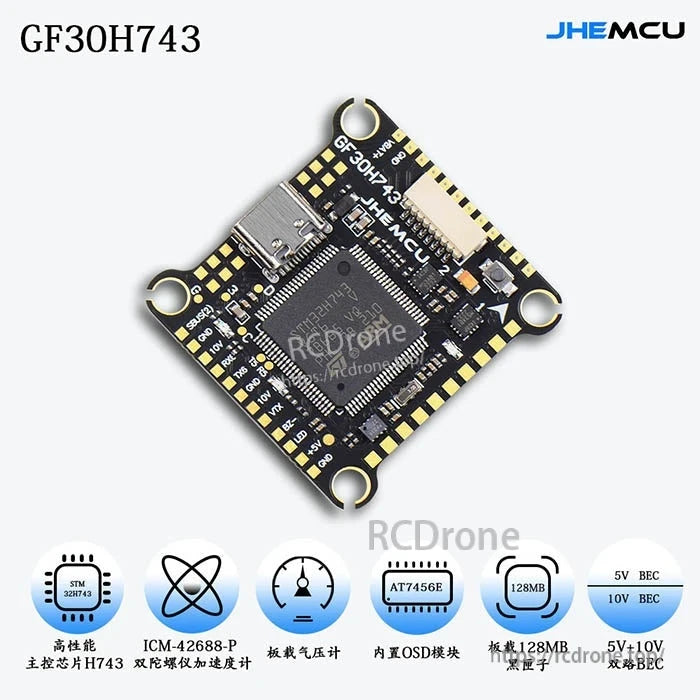

Caratteristiche principali

MCU: STM32H743 (480MHz)
Gyro: ICM-42688-P x2
Barometro: DPS310
Chip OSD: AT7456E
Memoria Blackbox: 128MB
Dual BEC: 5V/2.5A e 10V/2.0A
Tensione di ingresso: 3-6S
USB Tipo-C
Segnale ESC: Dshot150 / Dshot300 / Dshot600
Supporto GPS e bussola

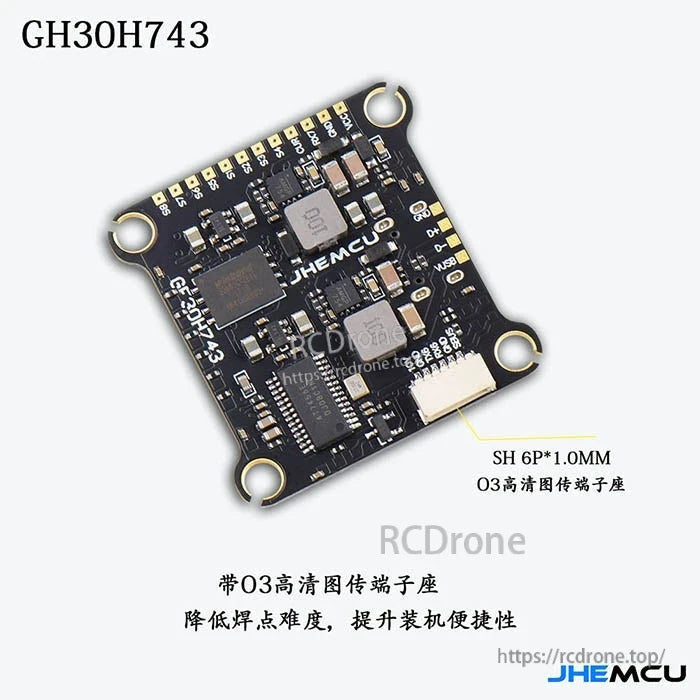

Supporto HD O3 (supporto di connessione indicato)
Supporto LED
Porta di corrente e sensore di tensione: supportato
Pulsante DFU: supportato
USARTs: UART1, UART2, UART3, UART4, UART5, UART6, UART7
Protocolli del ricevitore elencati: ELRS (CRSF), TBS (CRSF), SBUS, IBUS, DSM2, DSMX

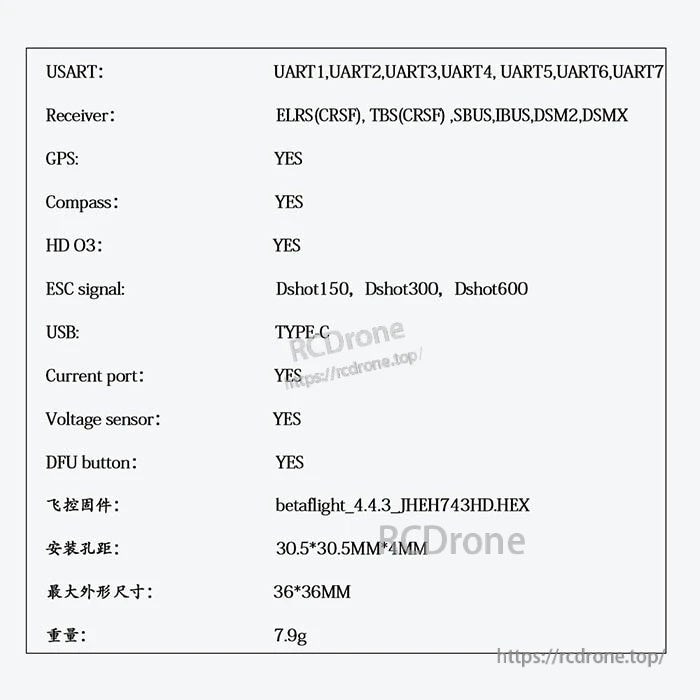

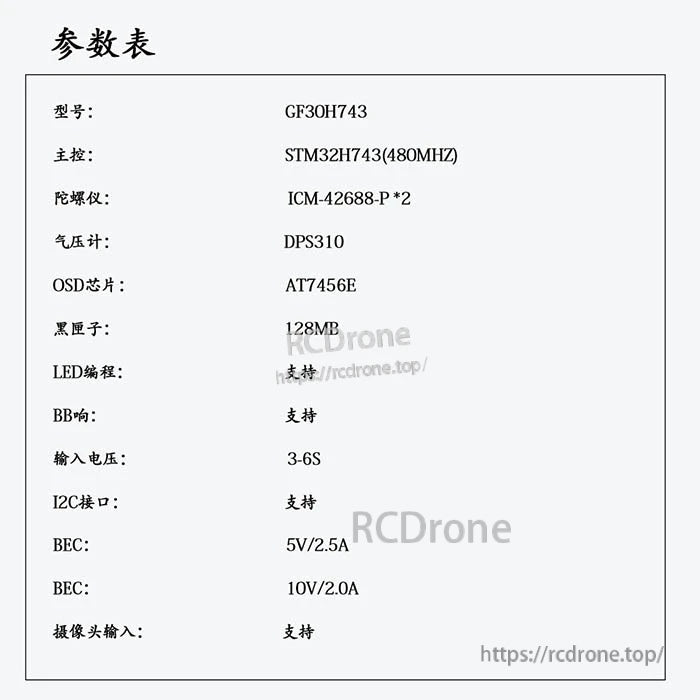

Specifiche

Modello	GF30H743
MCU	STM32H743 (480MHz)
Giroscopio	ICM-42688-P x2
Barometro	DPS310
OSD	AT7456E
Blackbox	128MB
Tensione di ingresso	3-6S
BEC (uscita)	5V/2.5A
BEC (uscita)	10V/2.0A
USB	Tipo-C
protocollo ESC	Dshot150 / Dshot300 / Dshot600
UART/USART	UART1, UART2, UART3, UART4, UART5, UART6, UART7
interfaccia I2C	Supportato
GPS	Supportato
Compasso	Supportato
Ingresso della fotocamera	Supportato
Porta corrente	Supportato
Sensore di tensione	Supportato
pulsante DFU	Supportato
Firmware (elencato)	betaflight 4.4.3 (JHEH743HD.HEX)

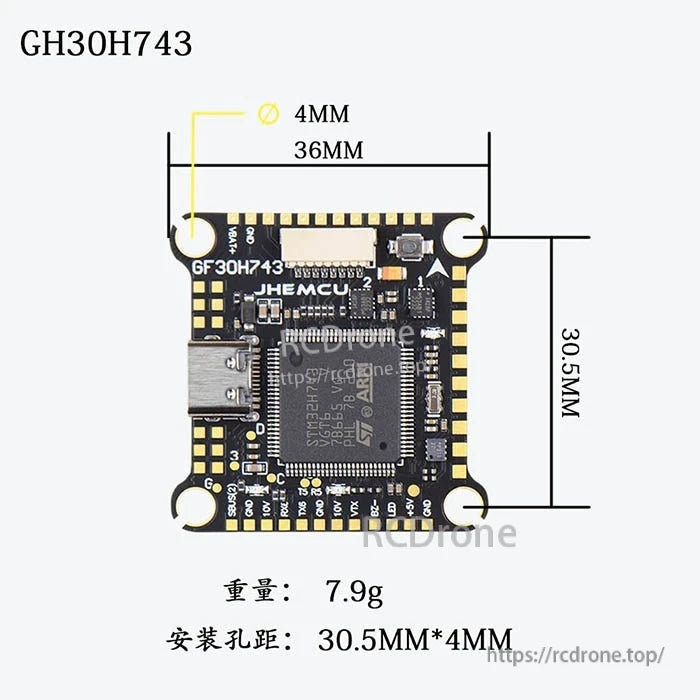

Montaggio	30.5 x 30.5mm, 4mm fori
Dimensione massima della scheda	36 x 36mm
Peso	7.9g

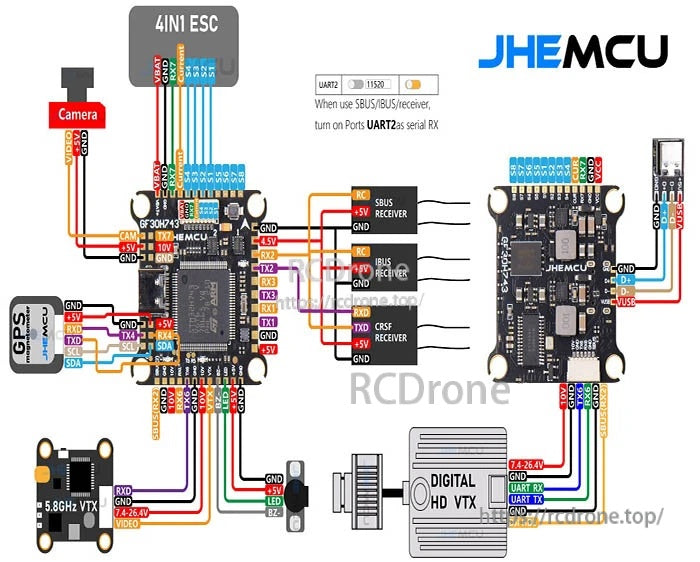

Note di cablaggio

Nota sul ricevitore mostrata: quando si utilizza un ricevitore SBUS/IBUS, abilitare UART2 come RX seriale nella scheda Porte (UART2 115200 è indicato).
Marcatura di potenza VTX mostrata: 7.4-26.4V è indicato sulle etichette di connessione di potenza VTX.

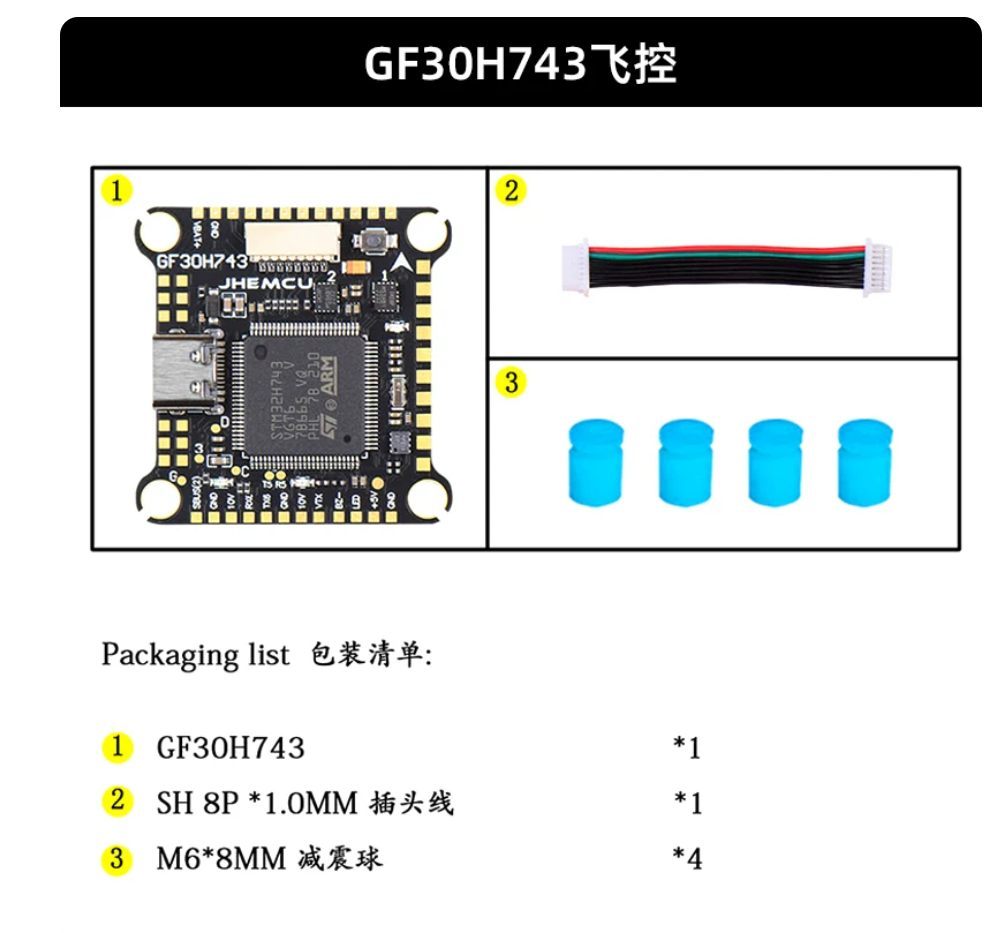

Cosa è incluso

Controllore di volo GF30H743 (opzione solo FC)

Controllore di volo GF30H743 x1
Cavo con spina SH 8-pin 1.0mm (cavo) x1
Palle di smorzamento M6 x 8mm x4

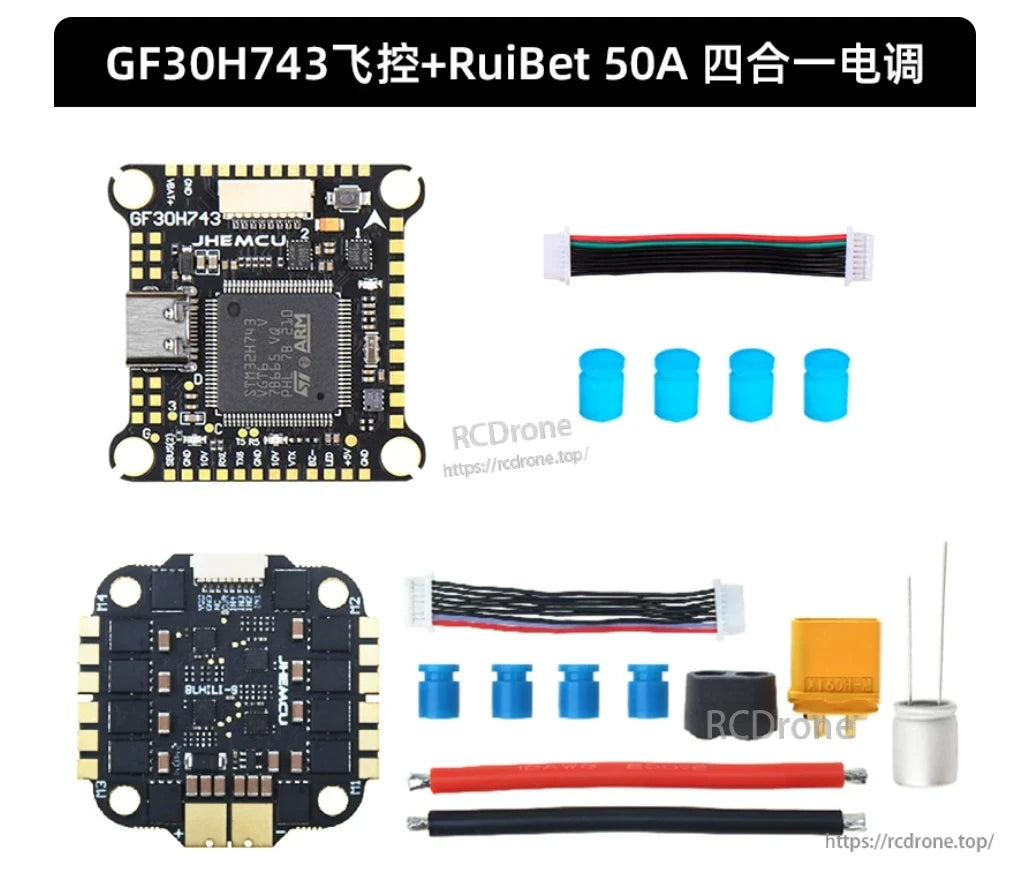

Selezioni di stack opzionali (per variante)

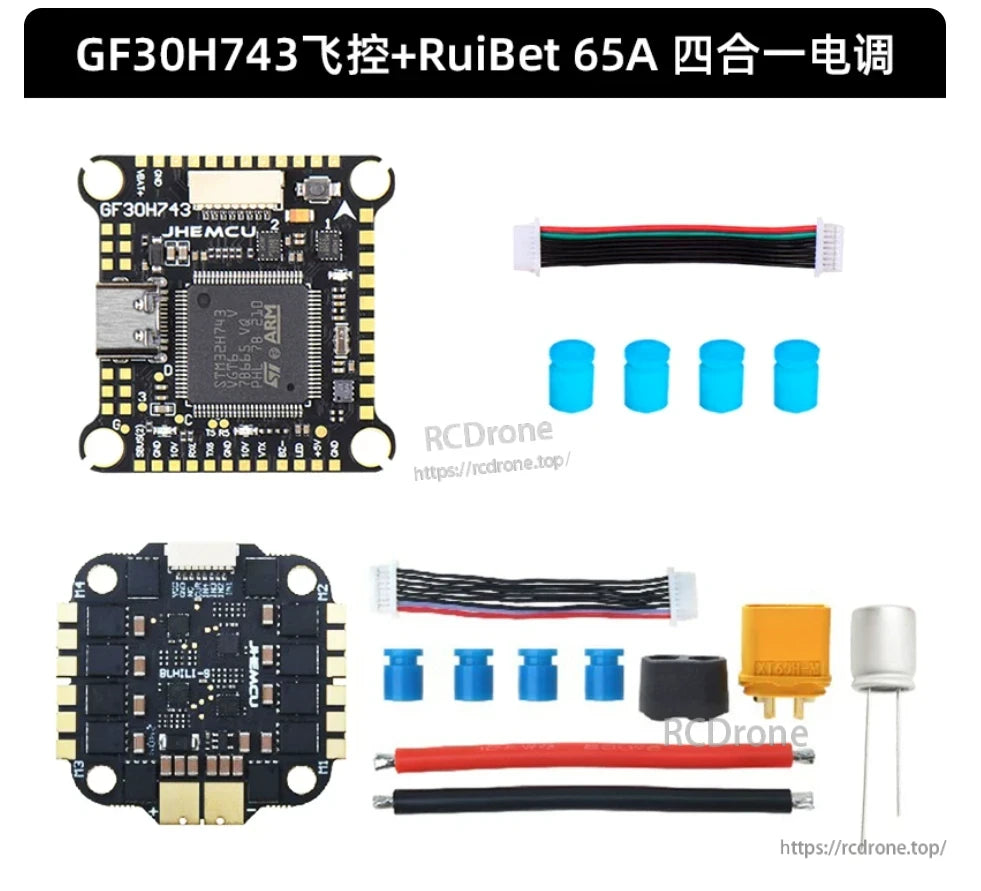

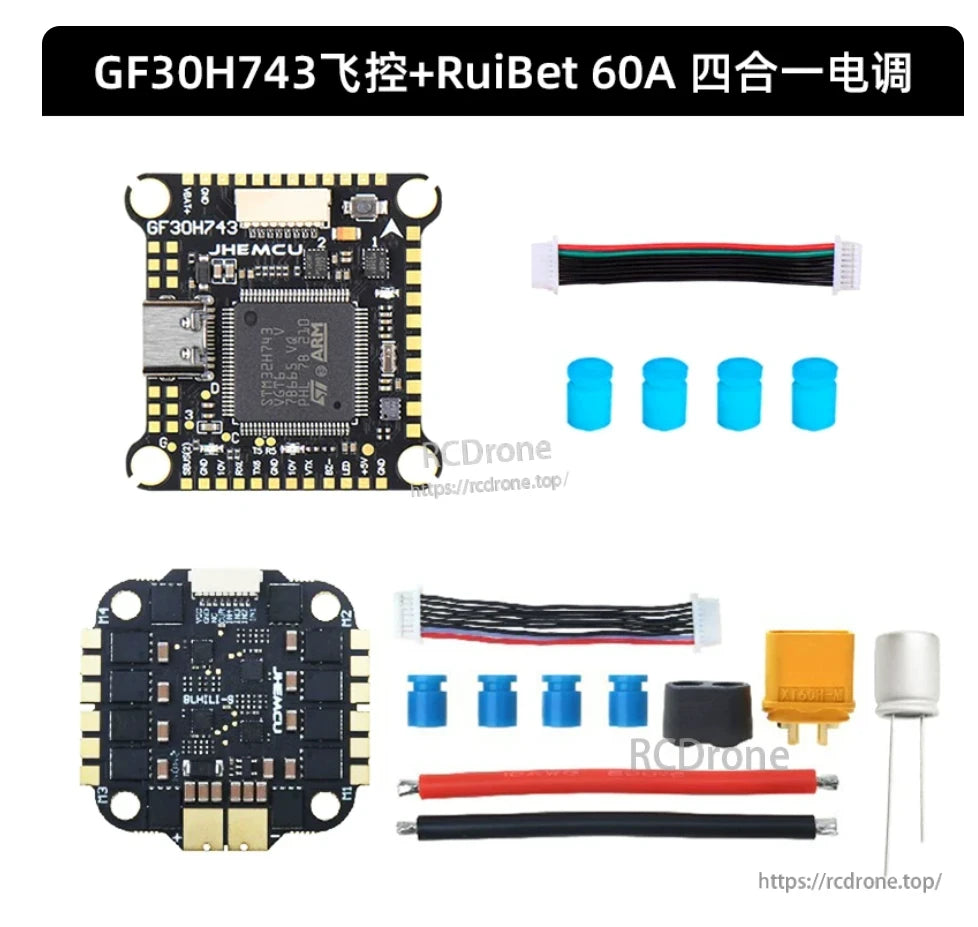

Controllore di volo GF30H743 + ESC 4-in-1 RuiBet (varianti 50A o 60A o 65A, a seconda della selezione)

Applicazioni

Sostituzione del controllore di volo per droni FPV o nuove costruzioni utilizzando 30.5 x 30.5mm montaggio
Costruzioni che richiedono uscite di alimentazione regolate duali (5V e 10V) per periferiche
Impostazioni di cablaggio FPV analogico (AT7456E OSD) e VTX HD digitale (come supportato dalle connessioni della scheda)

Per domande di compatibilità pre-vendita (ricevitore, GPS/compasso, cablaggio VTX o selezione stack), contattare [email protected] or visitare https://rcdrone.top/.
