JHEMCU GHF745AIO-50A F745 AIO Flight Controller + ESC 50A 32-Bit BLHeli-32 per drone FPV

Panoramica

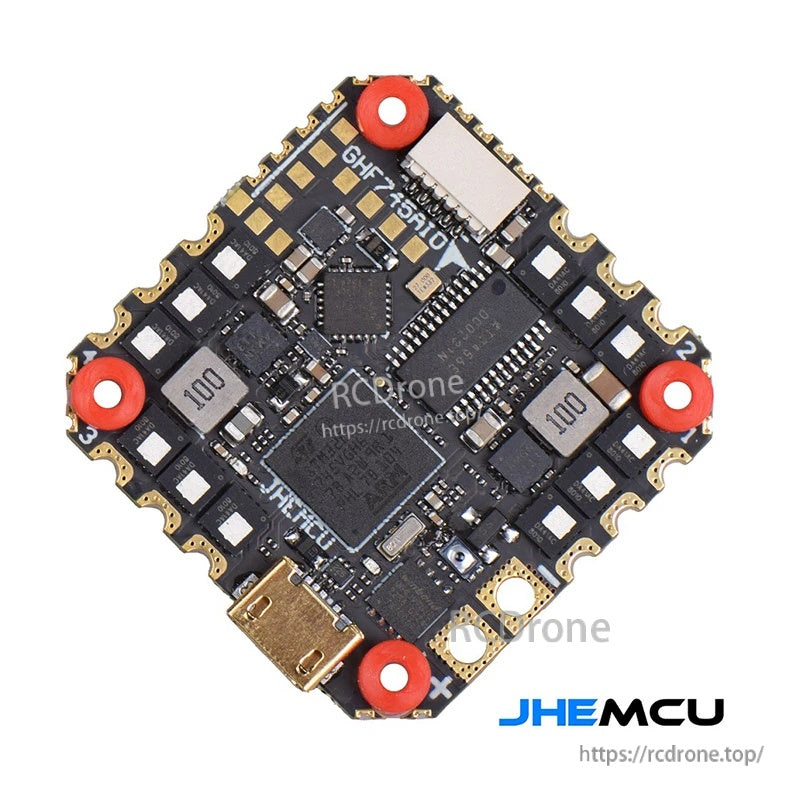

JHEMCU GHF745AIO-50A è un controller di volo AIO che integra un controller di volo F745 e un ESC da 50A a 32 bit per costruzioni multirotore FPV. La scheda include OSD integrato, una blackbox da 8MB, una porta Micro USB e pad/porte dedicati per periferiche comuni come VTX HD digitale, VTX analogico, fotocamera, GPS/magnetometro, LED e buzzer.

Caratteristiche principali

• Design tutto-in-uno: controller di volo F745 + ESC 32-bit 50A
• MCU del controller di volo: STM32F745 (BGA)
• Gyro: MPU6000
• Chip OSD a bordo
• Blackbox: 8MB
• MCU ESC: STM32G071; BLHELI-32 BIT indicato nel diagramma della scheda
• Componenti relativi all'alimentazione evidenziati: tubo TVS integrato, sensore di corrente, condensatore filtro importato

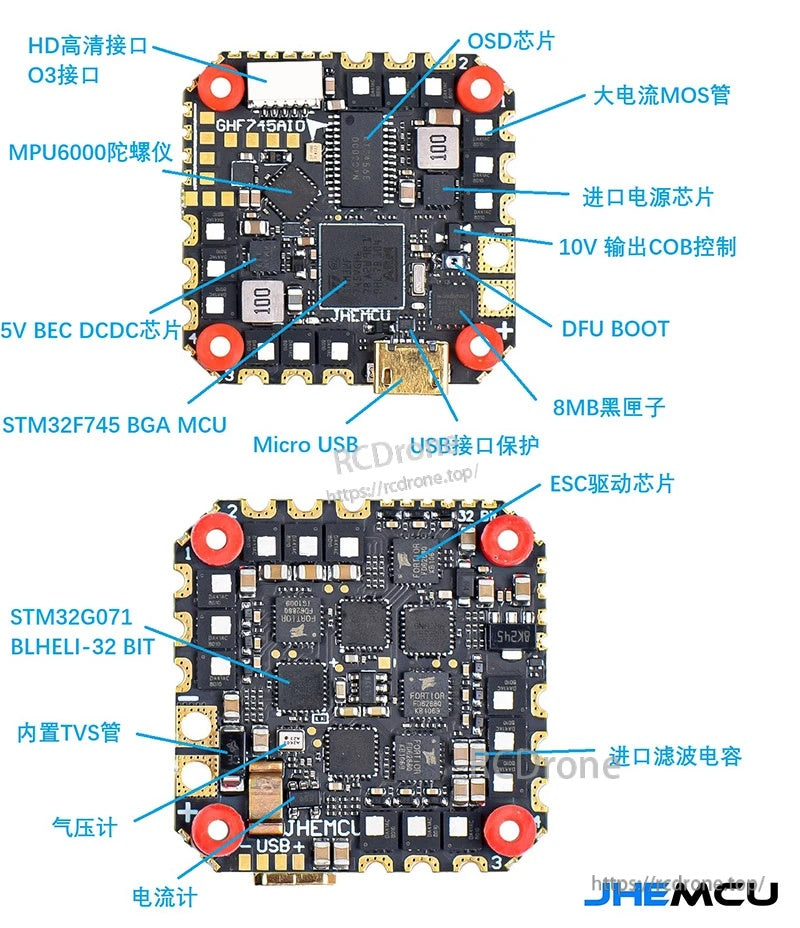

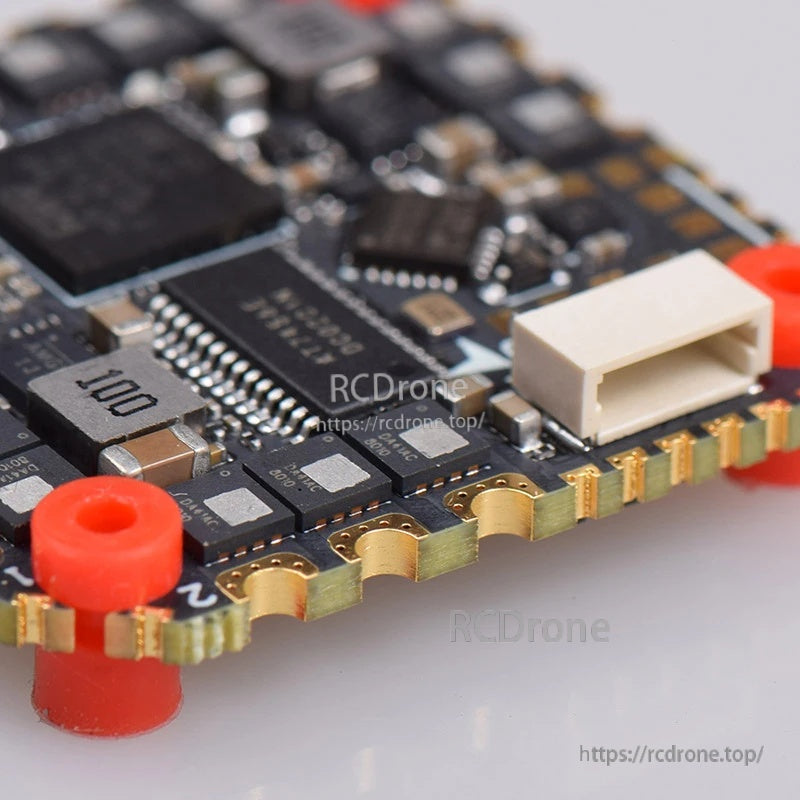

• Porti/pads evidenziati: interfaccia HD / porta O3, Micro USB, DFU BOOT, LED, buzzer (BZ+/BZ-), GPS (con I2C SDA/SCL e UART)
• Uscita 10V è etichettata nelle annotazioni della scheda
• Nota sul cablaggio: quando si utilizzano ricevitori SBUS/IBUS/DSM, abilitare UART2 come RX seriale

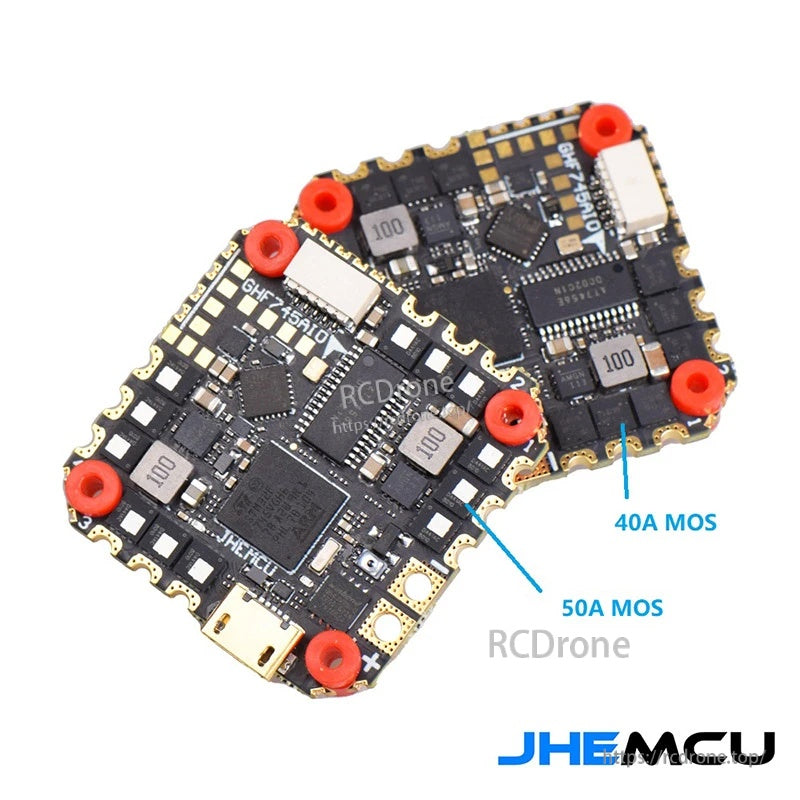

• Versione MOS 50A identificata (l'immagine di confronto etichetta anche separatamente una versione MOS 40A)

Specifiche

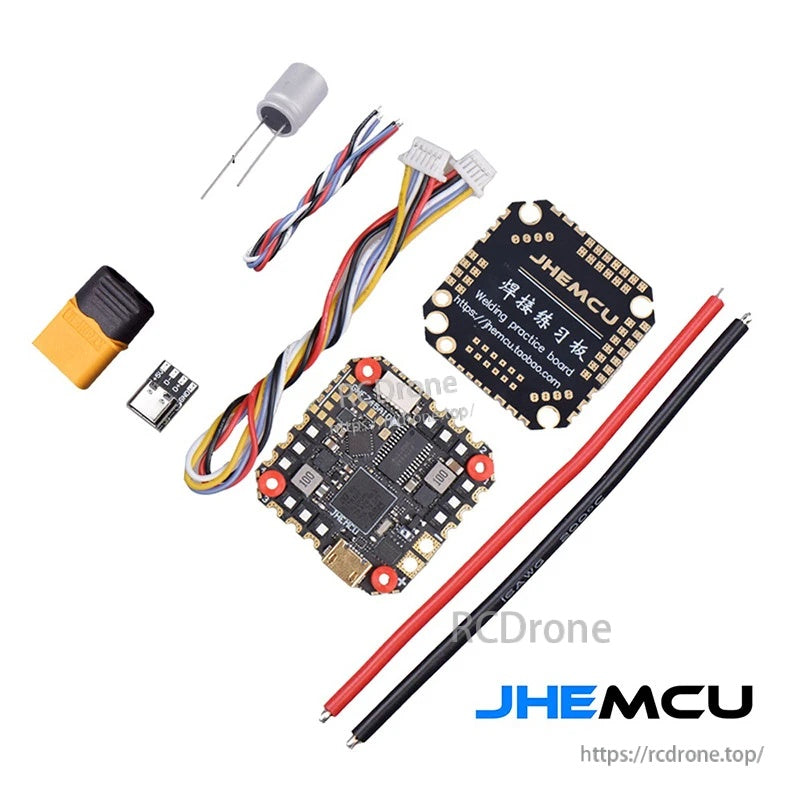

Cosa è incluso

• Controller di volo/ESC JHEMCU GHF745AIO scheda AIO
• Condensatore elettrolitico
• Fascicoli di cablaggio (come mostrato)
• Connettore XT60 (come mostrato)
• Fili di alimentazione rossi/neri (come mostrato)
• Scheda di pratica saldatura JHEMCU (come mostrato)

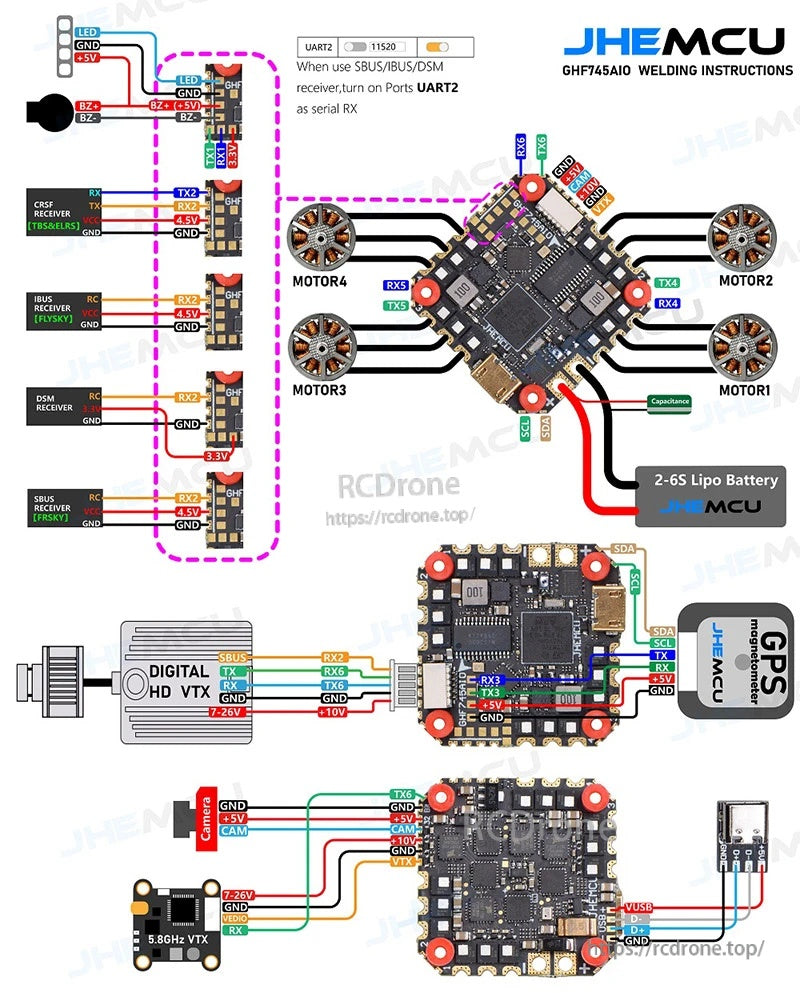

Cablaggio / Connessioni (Evidenziazioni del Diagramma)

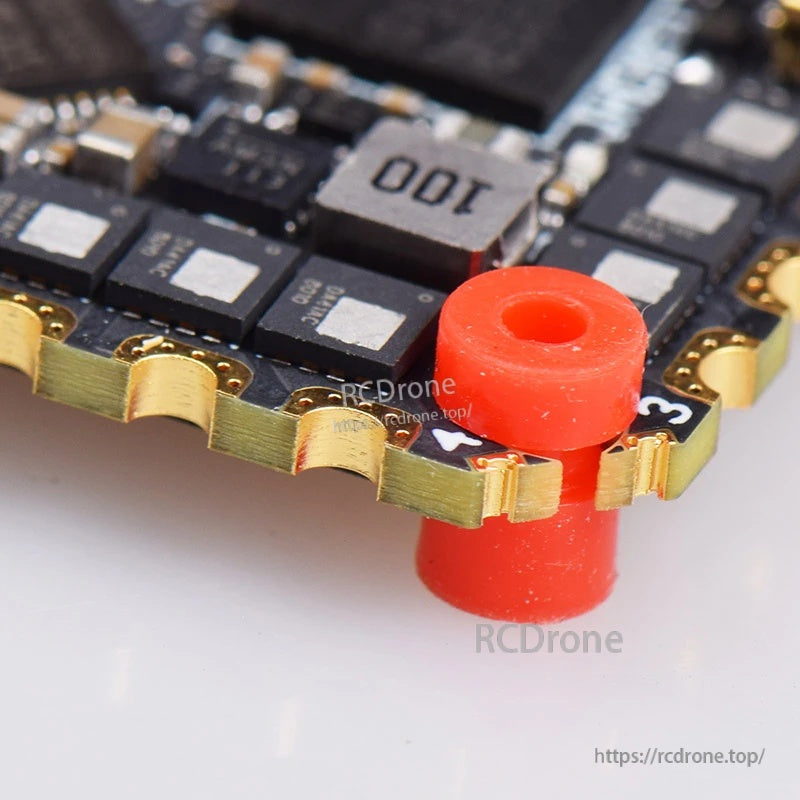

• Motori: pad MOTOR1, MOTOR2, MOTOR3, MOTOR4 mostrati
• Batteria: connessione batteria LiPo 2–6S mostrata, con condensatore sui cavi di ingresso
• Esempi di ricevitore mostrati: CRSF, IBUS, DSM, SBUS (con una nota per abilitare UART2 Serial RX per SBUS/IBUS/DSM)
• Esempio di cablaggio VTX HD digitale mostrato (pad etichettati SBUS, TX, RX, GND, 7–26V, +10V)
• Analogico 5.Esempio di cablaggio VTX a 8GHz mostrato (pad etichettati 7–26V, GND, VIDEO, RX)
• Pad della fotocamera mostrati: GND, +5V, CAM
• Esempio di GPS/magnetometro mostrato: SDA, SCL, TX, RX, +5V, GND

Per domande di compatibilità prima dell'acquisto o aiuto con il cablaggio, contattare [email protected] or visitare https://rcdrone.top/.

Dettagli

Scegli la versione MOS da 50A per build FPV ad alta corrente mantenendo lo stesso layout compatto tutto-in-uno.

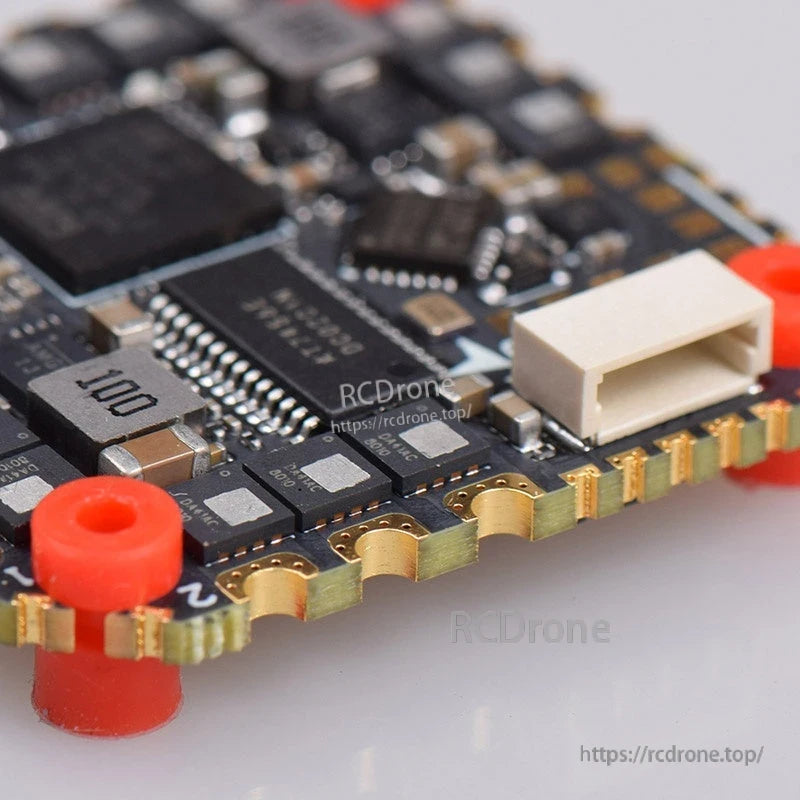

OSD integrato, blackbox da 8MB, Micro USB e pad dedicati per HD VTX, video analogico, GPS/I2C, LED e buzzer semplificano il cablaggio pulito.

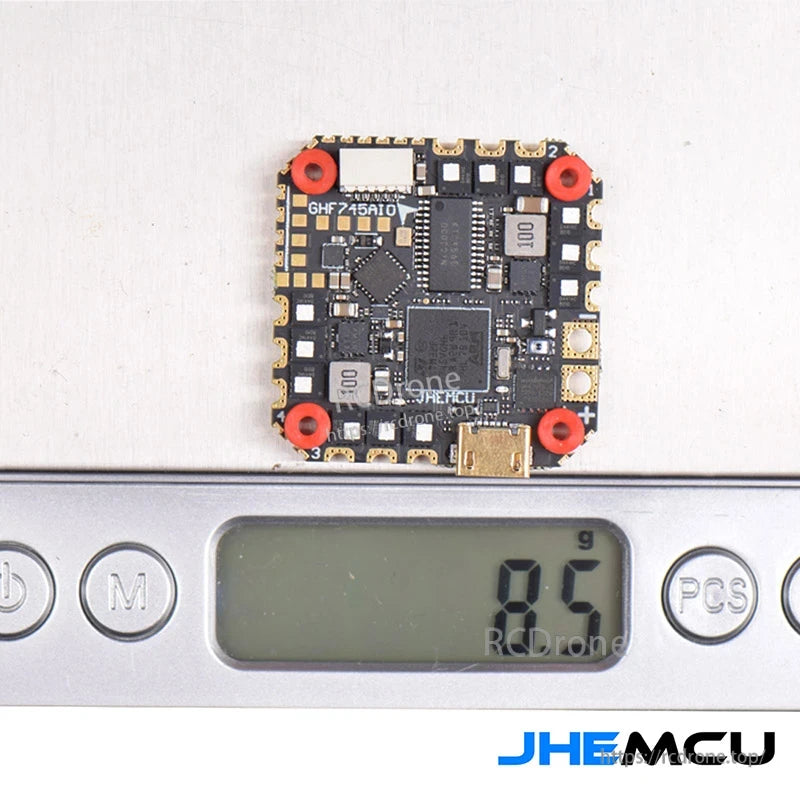

Con un peso di circa 8,5 g, la stack rimane leggera per telai FPV compatti.

Gli accessori inclusi coprono il collegamento dell'alimentazione, un condensatore di filtro, cavi del cablaggio e una scheda di saldatura di pratica per una configurazione più semplice al primo utilizzo.

Chiare indicazioni di cablaggio per motori, ingresso batteria 2–6S, VTX digitale HD o analogico, fotocamera, GPS e protocolli di ricezione comuni tra cui SBUS/IBUS/DSM.
