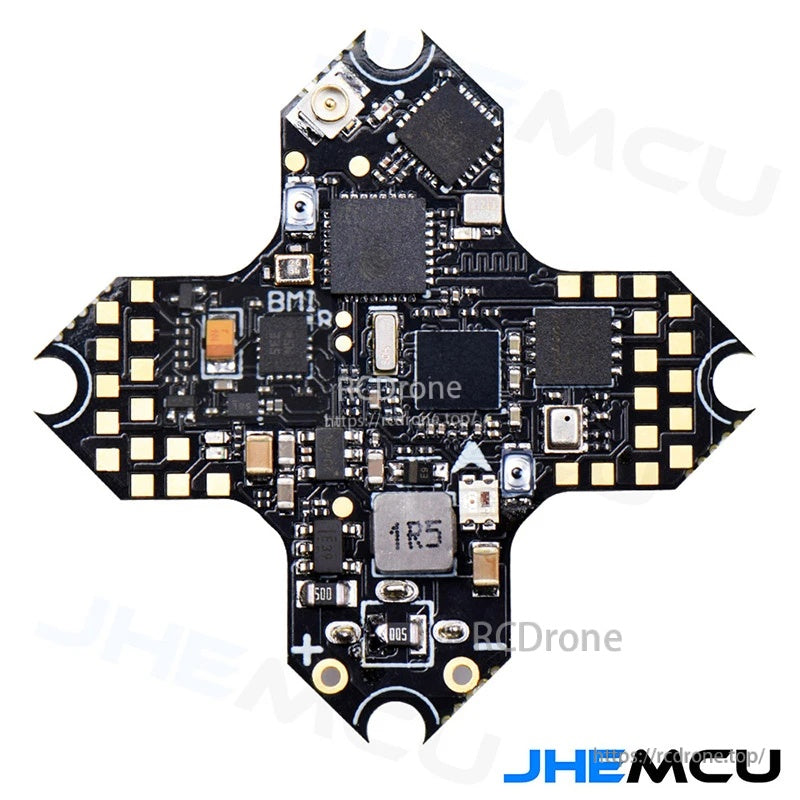

JHEMCU GSF405A-BMI AIO Flight Controller per Micro FPV Quads 1-2S, Integrato 2.4GHz ELRS

Panoramica

Il controller di volo JHEMCU GSF405A-BMI AIO è progettato per costruzioni di quadricotteri micro FPV leggeri con batterie LiPo 1–2S. Integra un ricevitore ELRS 2.4GHz e fornisce pad etichettati per la camera, LED, I2C (SCL/SDA) e quattro uscite per motori (M1–M4), semplificando le installazioni compatte.

Caratteristiche principali

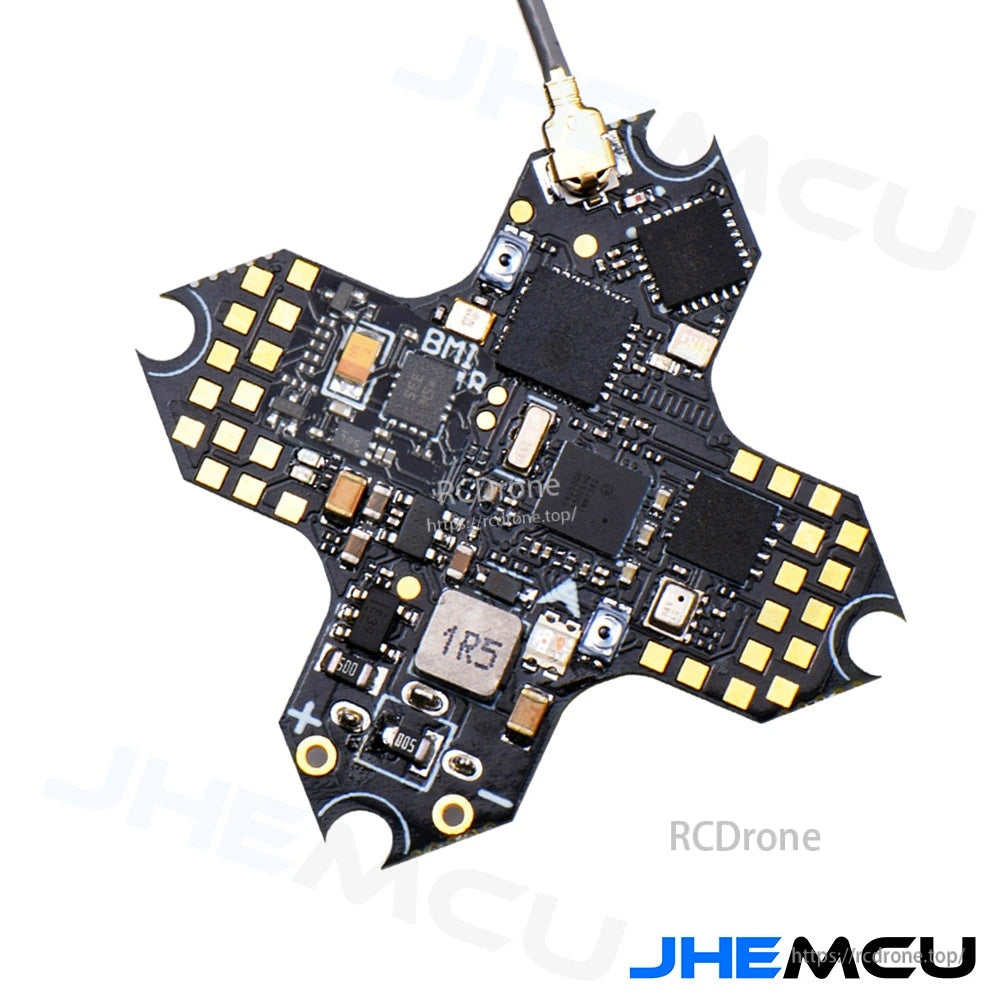

• Ricevitore ELRS 2.4GHz integrato con connettore per antenna a bordo (ELRS 2.4GHz Receiver ANT).
• Ingresso 1–2S LiPo (contrassegnato “Input 1–2S Lipo”).

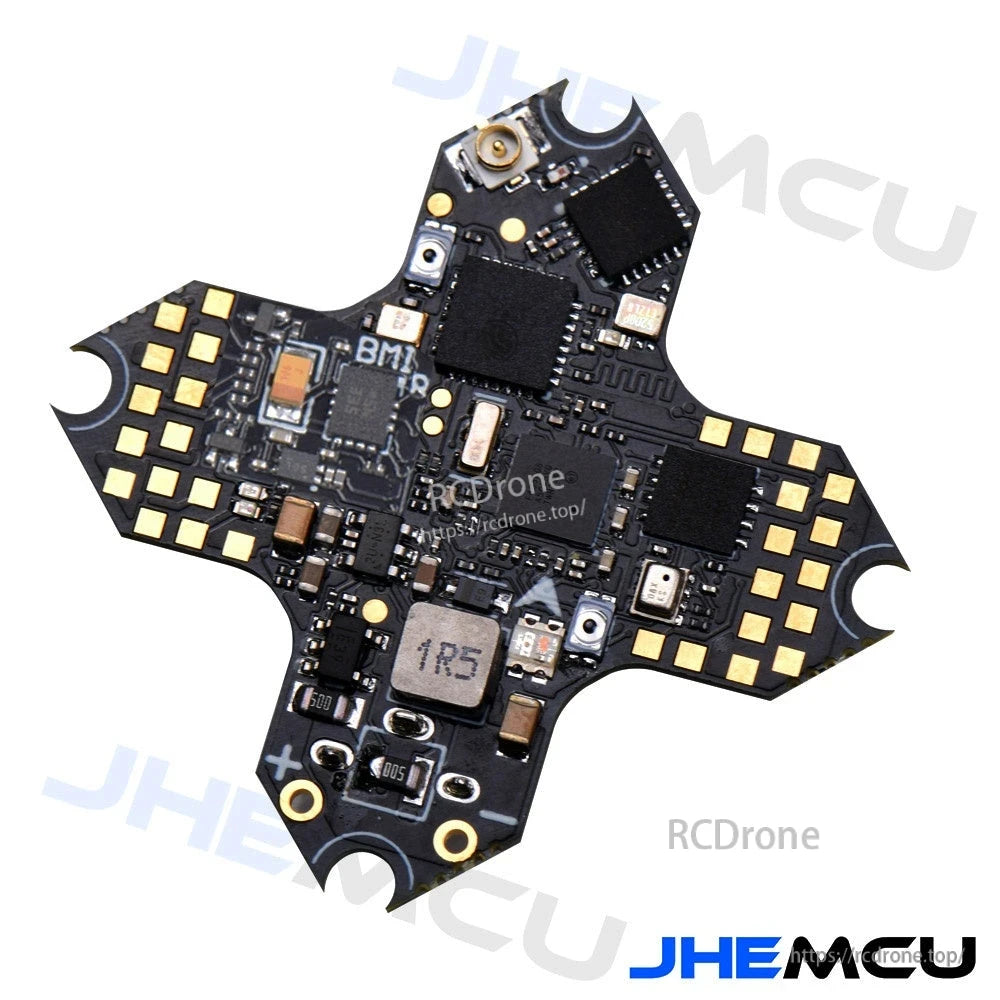

• Gruppi di pad per uscite motore etichettati M1, M2, M3, M4.
• Pad di connessione per la camera etichettati 5V / GND / VID.
• Pad I2C etichettati SCL / SDA.
• Pad dedicati etichettati LED, oltre a linee di alimentazione etichettate +5V, 3.3V e GND.
• Accesso al boot etichettato RC BOOT KEY e FC BOOT KEY.

Specifiche

Ricevitore & Note UART (come etichettato)

• Questo FC integra un ricevitore 2.4G ELRS e utilizza la porta UART1 come RX seriale.
• Quando si utilizza un ricevitore esterno come SBUS/IBUS/DSM/TBS, passare il RX seriale da UART1 a UART2.
• Impostazioni UART mostrate: 115200 per UART1 e 115200 per UART2.

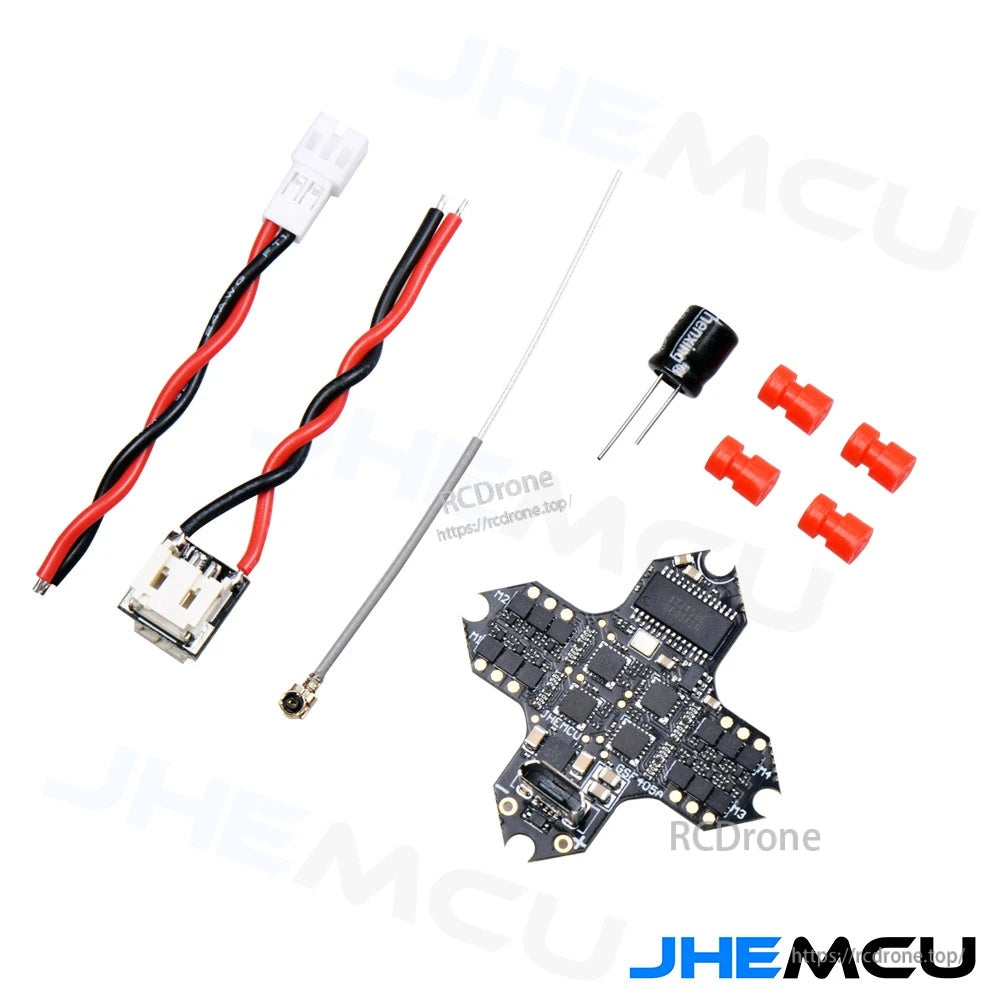

Cosa è incluso

• Scheda del controller di volo JHEMCU GSF405A AIO
• Antena ricevitore 2.4GHz (u.FL/connettore stile IPEX)
• Modulo adattatore USB Type-C con cavo di collegamento
• Fascetta di cablaggio (1 pz)
• Condensatore elettrolitico (1 pz)
• Guarnizioni in silicone (rosse, 4 pz)

Applicazioni

• Quadricotteri FPV micro 1–2S che richiedono un controller di volo AIO con ricevitore ELRS 2.4GHz integrato
• Costruzioni compatte che necessitano di alimentazione per la camera/pads video e connettività LED/I2C

Per domande di compatibilità in pre-vendita o aiuto con il cablaggio, contattare il supporto a https://rcdrone.top/ o inviare un'email a [email protected].

Dettagli

Progettato per costruzioni micro FPV da 1–2S, il GSF405A-BMI combina un controller di volo AIO con un ricevitore ELRS integrato a 2.4GHz per mantenere i cablaggi semplici.

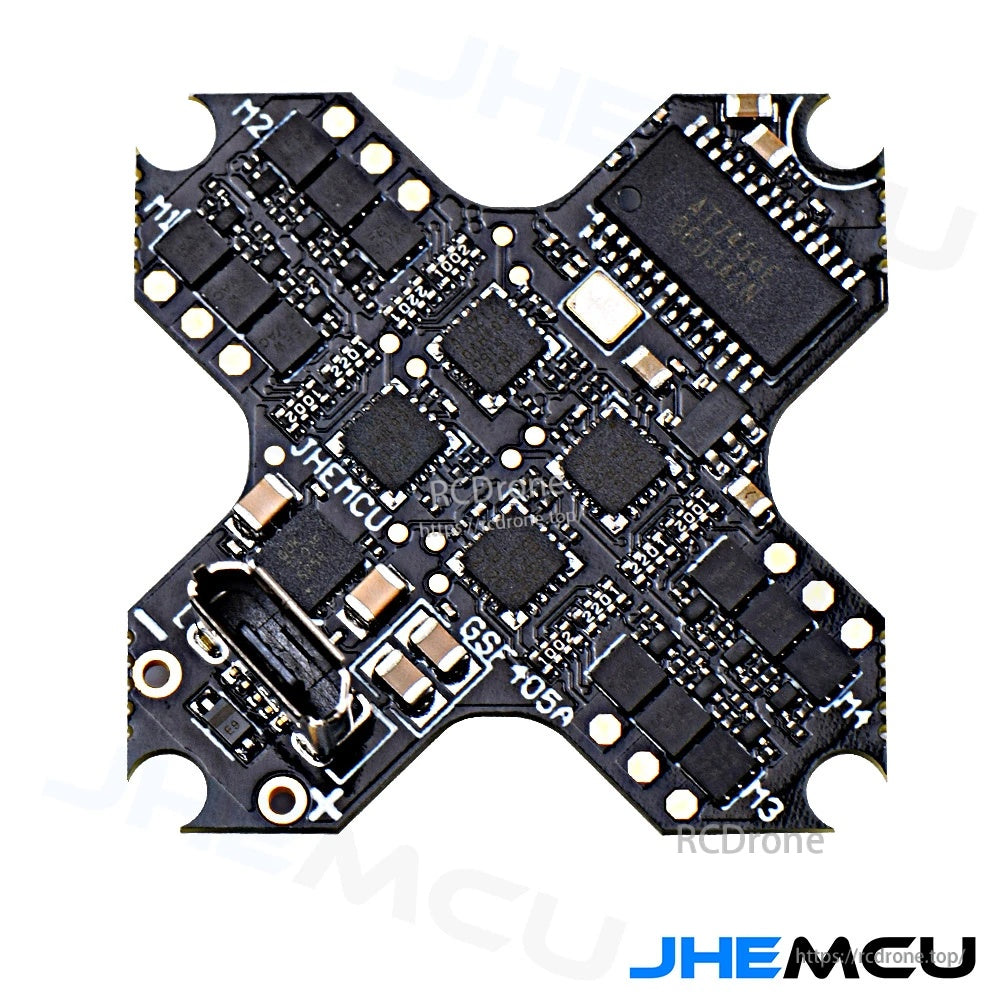

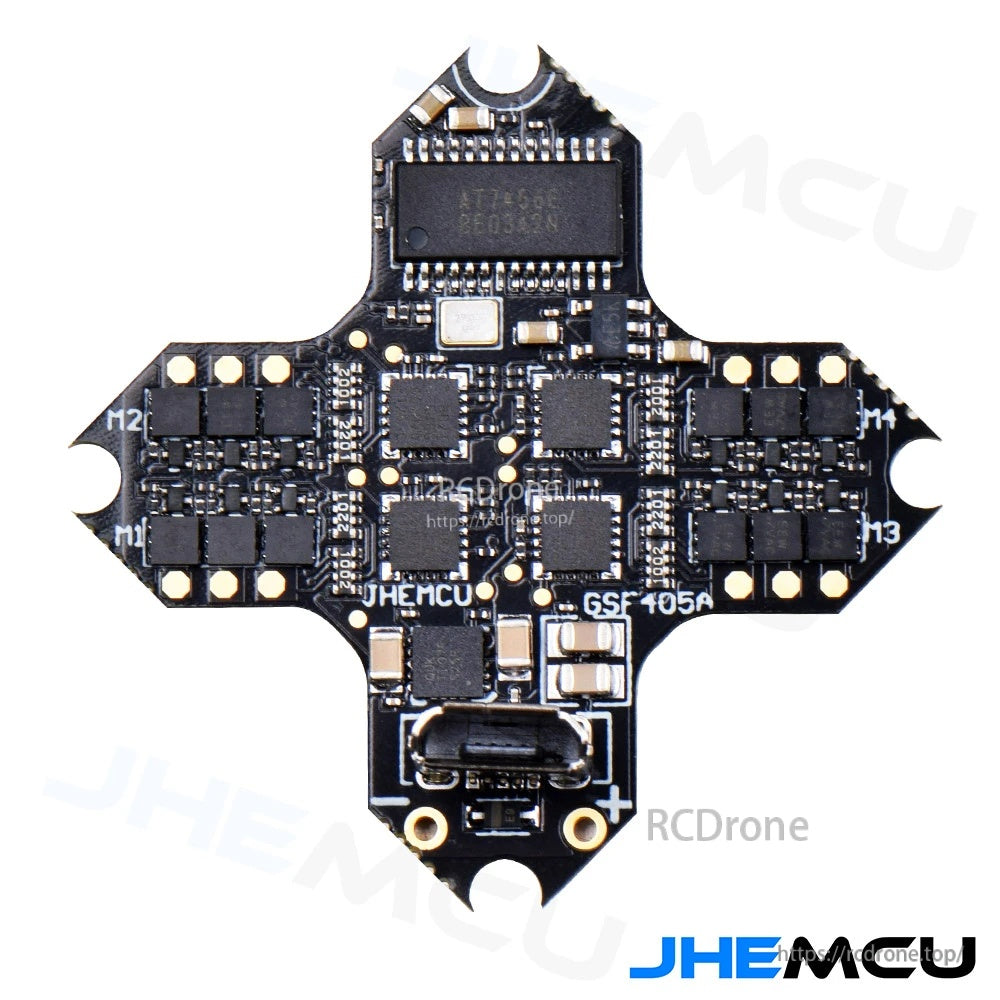

Un layout chiaramente etichettato aiuta ad accelerare le installazioni, con uscite motore dedicate (M1–M4) e accesso conveniente USB Type‑C per la configurazione.

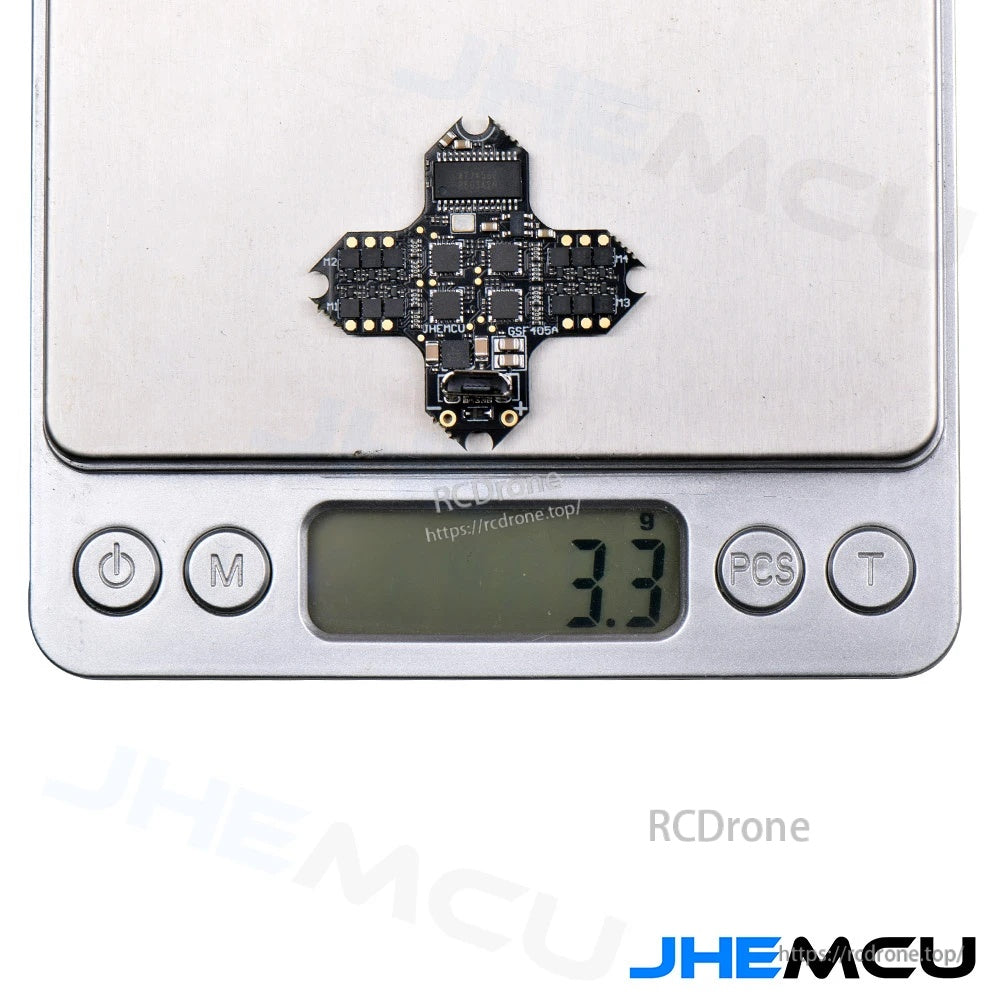

Con circa 3.3 g, è una scelta leggera per telai micro quad sensibili allo spazio e al peso.

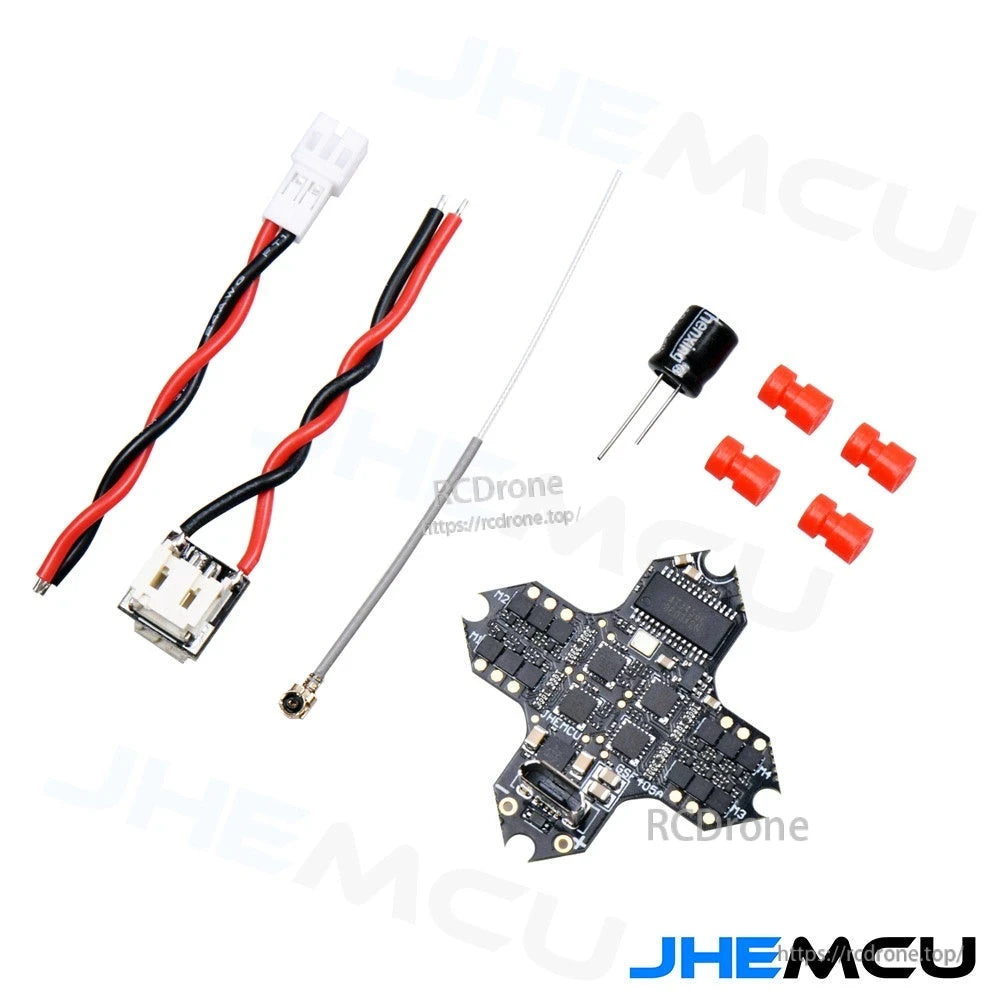

La confezione include il FC, l'antenna ELRS, il modulo adattatore USB Type‑C, il cablaggio, il condensatore e quattro guarnizioni in silicone per il montaggio.

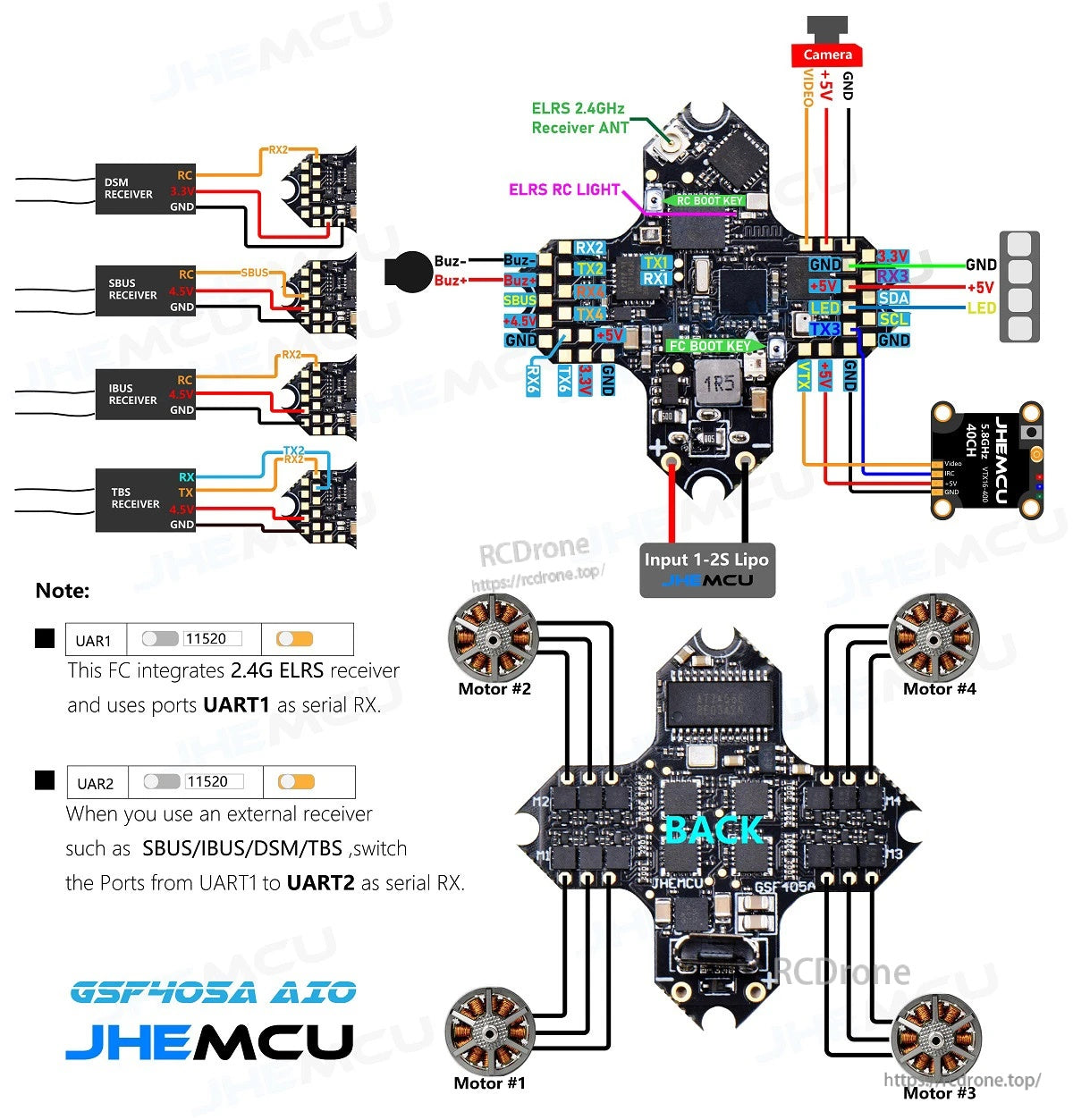

Una mappa di cablaggio è fornita per l'alimentazione/video della camera, i pad LED e I2C, l'ingresso LiPo 1–2S e il cablaggio del ricevitore con selezione UART1/UART2 quando si utilizza un RX esterno.
