JHEMCU Ruibet Modulo di Scarica Batteria LiPo/LiHv 2-6S con Display di Tensione, XT30 XT60

JHEMCU Ruibet Modulo di Scarica Batteria LiPo/LiHv 2-6S con Display di Tensione, XT30 XT60

JHEMCU

$29.00 USD
$29.00 USD
In offerta Esaurito
Imposte incluse. Spese di spedizione calcolate al check-out.
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Visualizza dettagli completi

Panoramica

Il modulo scaricatore di batterie al litio JHEMCU Ruibet 2–6S è progettato per scaricare pacchi batteria supportati mentre misura e visualizza la tensione del pacco. Dispone di un display di tensione integrato, un LED di stato di scarica e selezione del numero di celle per il funzionamento da 2S a 6S.

Caratteristiche principali

  • Misura e visualizza la tensione della batteria (display di tensione a 3 cifre)
  • Indicatore di scarica LED integrato
  • Due modalità di lavoro:
    • Modalità di scarica a 3.8V (predefinita): scarica la batteria a 3.8V per stoccaggio a lungo termine senza uso
    • Modalità di scarica 0V: inserire il cappuccio jumper 2P per entrare in modalità di scarica 0V
  • Supporta scariche 2S, 3S, 4S, 5S e 6S
  • Interfacce batteria: XT30 / XT60
  • Pulsante di controllo a bordo per selezionare il corrispondente livello di tensione di scarica

Specifiche

Marca JHEMCU
Serie/Marcatura RUIBET
Prodotto Modulo Discarica Lipo
Interfaccia batteria XT30 / XT60
Cellule batteria supportate 2S - 6S
Stato di indicazione LED
Tipo di batteria (etichetta del modulo) Lipo/LiHv
Tipo di batteria (testo di istruzione) Batteria Li-ion / Batteria al fosfato di litio ferro
Tensioni di riferimento stampate 7.6V / 11.4V / 15.2V / 19.0V / 22.8V
Peso 35.8 g

Riferimento Potenza di Scarica

Cellule Voltaggio (V) Corrente (A) Potenza (W)
2S 8.4 0.07 0.588
3S 12.6 0.08 1.008
4S 16.8 0.1 1.68
5S 21 0.1 2.1
6S 25.2 0.1 2.52

Cosa è incluso

  • LIPO Scarica x1
  • 2P*2.54MM jumper cap x1

Metodo di utilizzo

  1. Determinare il tipo di batteria e le celle, quindi premere il pulsante per selezionare il corrispondente livello di tensione di scarica.
  2. Quando il LED è acceso, il modulo sta ancora scaricando. Quando il LED si spegne, la scarica è completata.

Nota: In modalità di scarica a 0V, ignorare il valore di tensione visualizzato fino a quando il LED bianco non si spegne e la scarica termina.

Per supporto prodotto e assistenza ordini, contattare https://rcdrone.top/ o inviare un'email a [email protected].

Dettagli

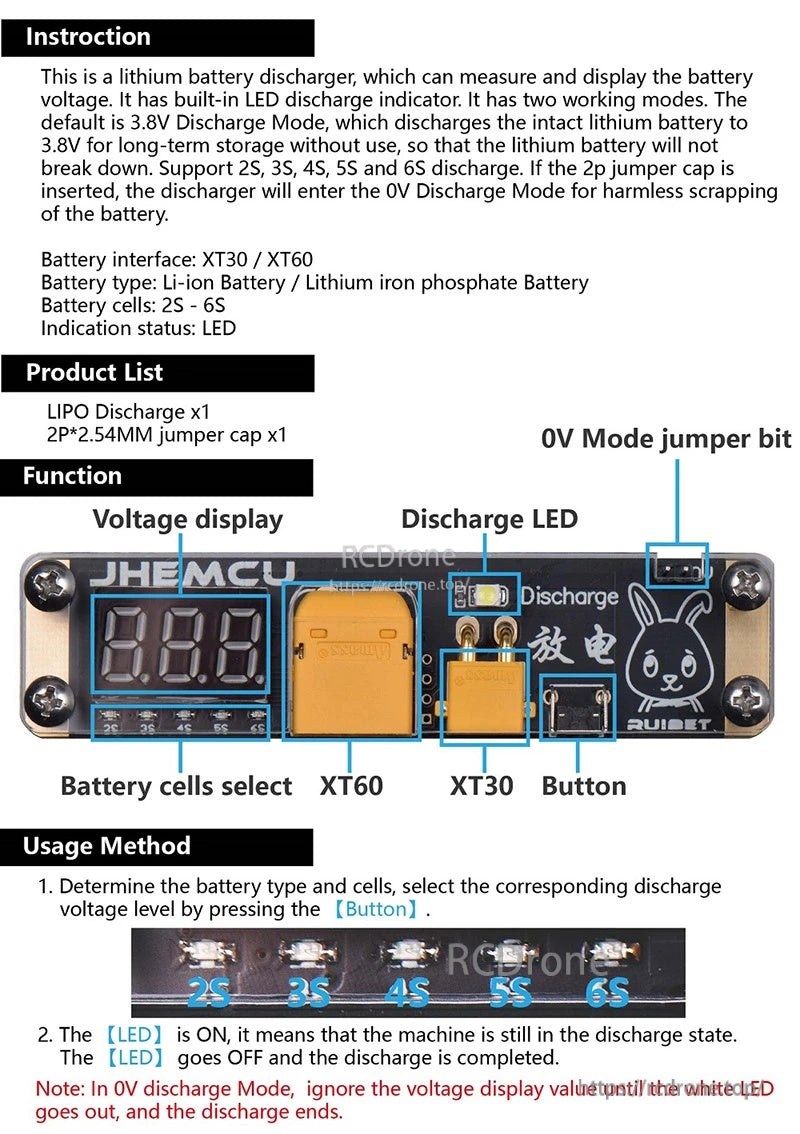

JHEMCU Ruibet 2–6S LiPo/LiHv battery discharger module diagram with voltage display, LED, button and jumper

Le etichette chiare a bordo rendono la configurazione semplice: selezionare 2S–6S, scegliere la modalità di scarica e monitorare la tensione del pacco sul display.

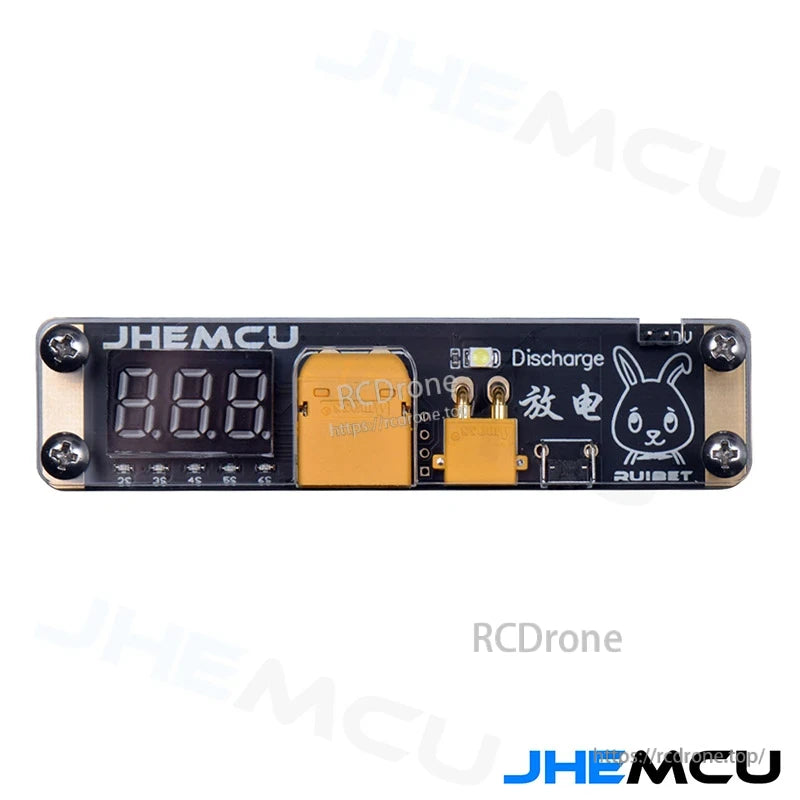

JHEMCU Ruibet 2–6S LiPo/LiHv discharger module with 3-digit voltage display and XT30/XT60 ports

Scheda di scarica compatta con un display integrato a 3 cifre e interfacce per batterie XT30 e XT60.

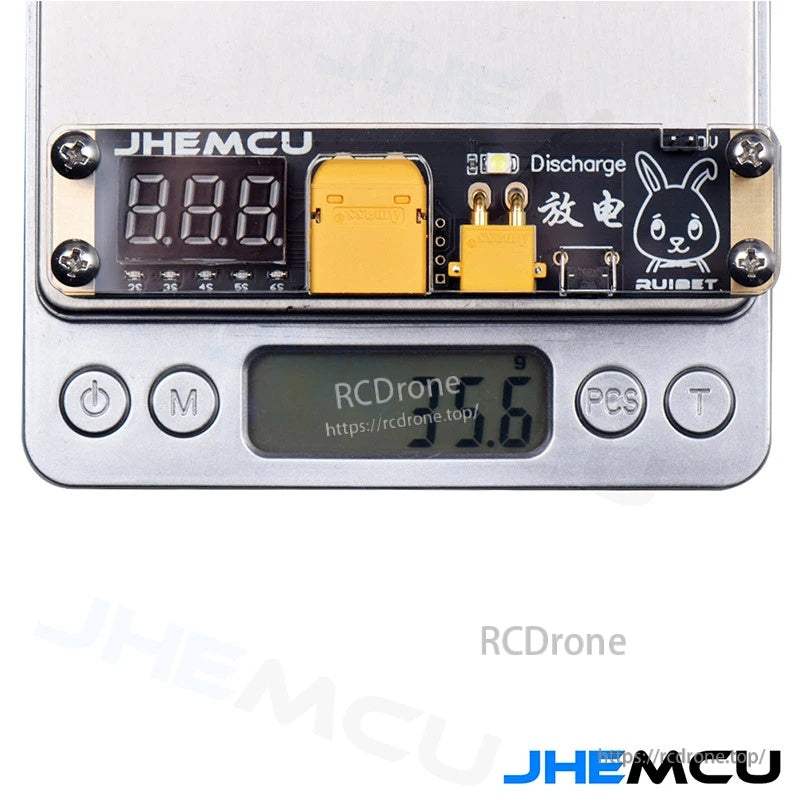

JHEMCU Ruibet discharger module on digital scale, approximately 35.8 g weight reference

La costruzione leggera lo rende facile da riporre in un kit da campo o in una cassetta degli attrezzi.

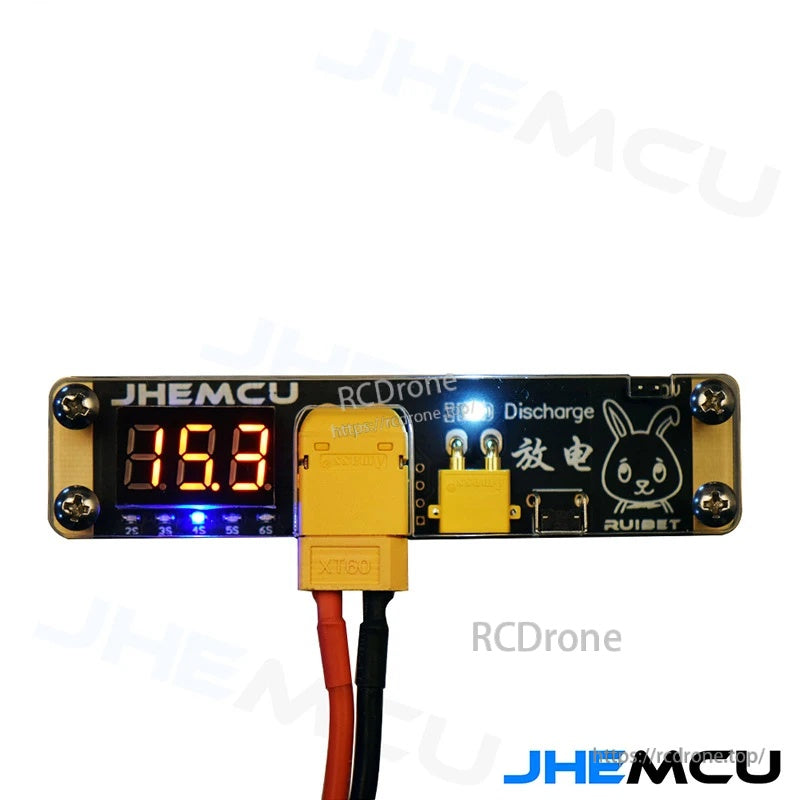

Voltage display lit during discharge with XT60 connected; discharge status LED on

Il LED di stato indica la scarica attiva mentre il display fornisce un rapido controllo della tensione a colpo d'occhio.

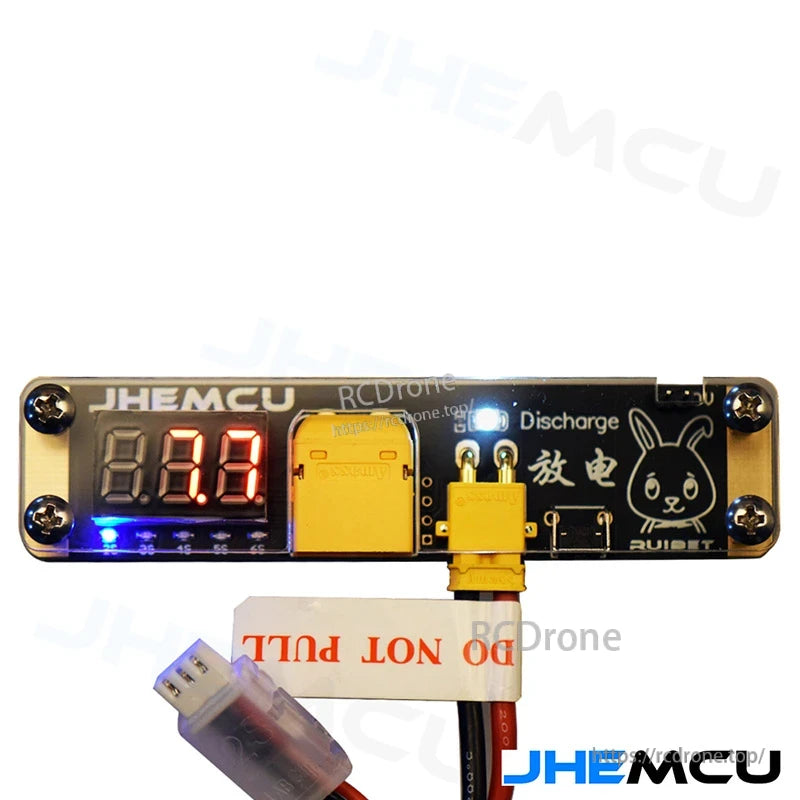

Battery discharger connected with XT30 lead; voltage display reading around 7.7V and discharge LED illuminated

Utilizza il pulsante per selezionare il livello target per il tuo pacco prima di avviare il ciclo di scarica.

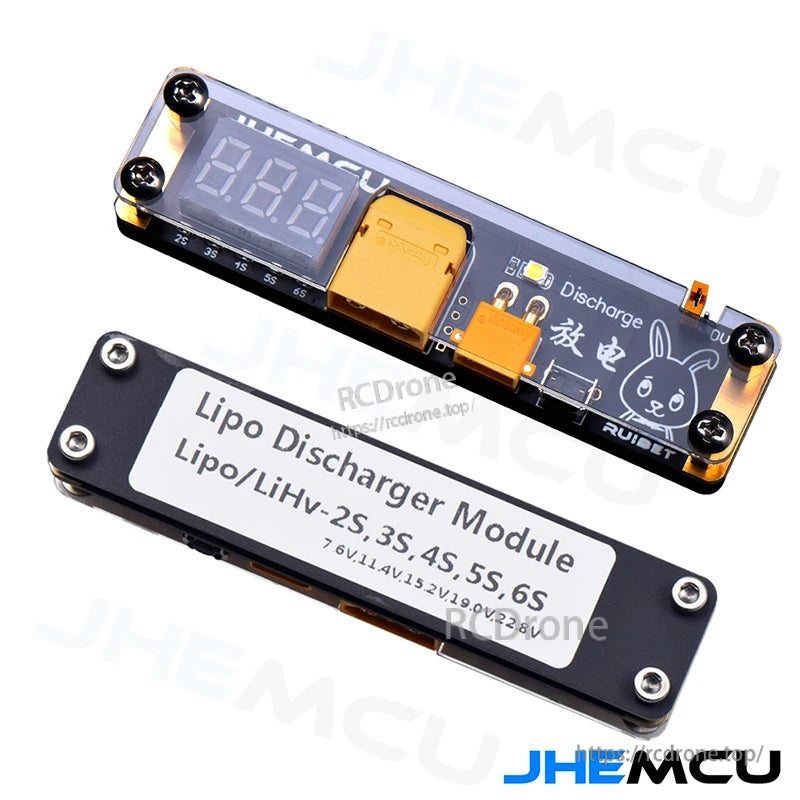

Top and bottom views of Ruibet LiPo discharger module, label lists 2S–6S reference voltages

Le tensioni di riferimento stampate sul guscio aiutano a confermare la corretta selezione del numero di celle.

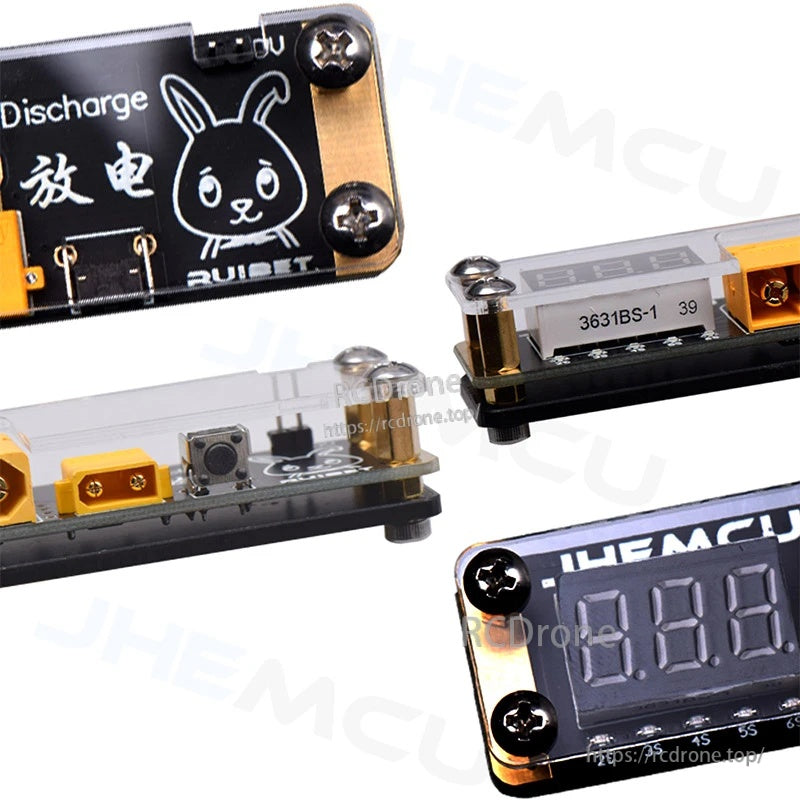

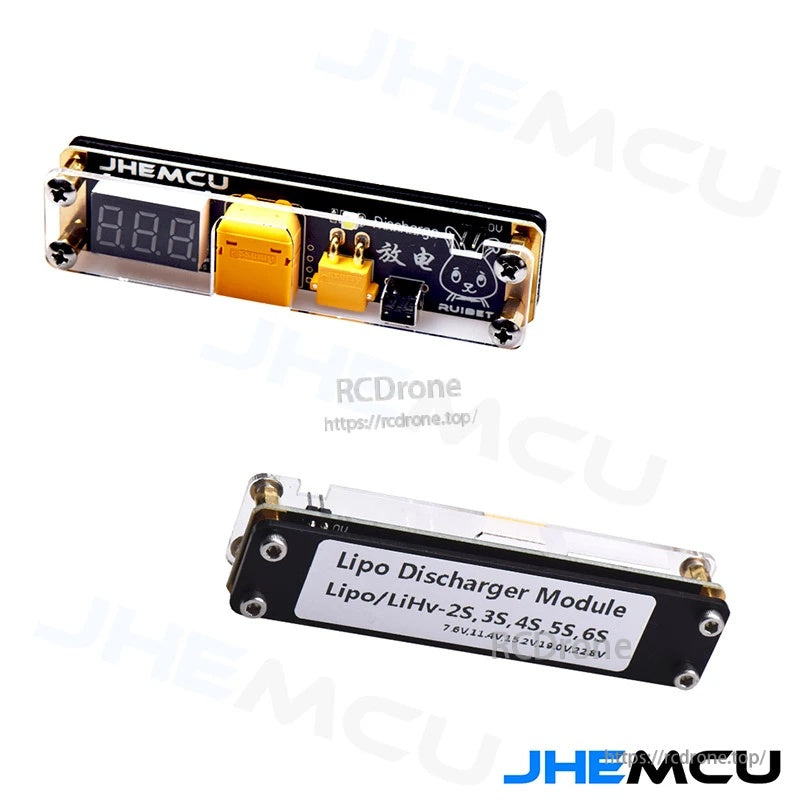

Angled front and back views of the JHEMCU Ruibet discharger module showing connectors and enclosureClose-up details of the discharger: button, jumper pins, XT ports, display and board markingsDischarge power reference table for 2S–6S packs listing voltage, current and wattage

La corrente di scarica e la potenza tipiche variano in base al numero di celle; fare riferimento alla tabella quando si stima il tempo di scarica.
