JHEMCU VTX30-800 5.8GHz 25-800mW Modulo Trasmettitore Video FPV, MMCX a RP-SMA, IRC Tramp

Panoramica

Il JHEMCU VTX30-800 è un modulo trasmettitore video FPV 5.8G (VTX) progettato per la trasmissione di immagini FPV analogiche. Supporta una potenza RF selezionabile da 25 a 800 mW e fornisce un funzionamento standard a 5 bande / 8 canali con indicatori LED di stato integrati per potenza, banda e canale.

Caratteristiche principali

• 5.Modulo trasmettitore video FPV 8G (VTX30-800)
• Livelli di potenza di uscita selezionabili: 25 / 100 / 200 / 400 / 800 mW
• 5 bande, 8 canali per banda (set da 40 canali)
• Legenda dell'indicatore a bordo: Rosso = Potenza (mW), Verde = Banda (A–R), Blu = Canale (1–8)
• Supporto al controllo mostrato in Betaflight: VTX (IRC Tramp)
• Connessione dell'antenna: MMCX sul VTX con incluso pigtail da MMCX a jack RP-SMA
• Etichetta cablaggio alimentazione in ingresso: INPUT 7–26V
• Fornisce un pad etichettato +5V OUT per alimentare periferiche compatibili

Specifiche

5.Tabella Canale/Frequenza 8G (MHz)

Etichette Pad (come stampato sul VTX)

• +5V OUT
• GND
• VIDEO
• DC-IN
• IRC
• TRC

Note di Cablaggio (come mostrato)

• Quando è richiesto l'OSD del controller di volo: collegare l'uscita video del controller di volo e GND al video e al terreno del VTX, e alimentare il VTX da INPUT 7–26V; collegare TX del controller di volo a IRC.
• Quando il OSD del controller di volo non è richiesto: collegare il video della camera direttamente al video del VTX e utilizzare il VTX +5V OUT / GND per l'alimentazione della camera dove applicabile; alimentare il VTX da INPUT 7–26V ; collegare il TX del controller di volo a IRC.

Cosa è incluso

• Modulo trasmettitore video JHEMCU VTX30-800
• Fascio di cavi
• Prolunga MMCX a jack RP-SMA
• Antena RP-SMA

Applicazioni

• Trasmissione video FPV analogica 5.8G per droni FPV e aerei RC
• Impostazioni VTX configurabili con Betaflight utilizzando IRC Tramp

Manuali / Documenti

• Riferimento tabella JSON VTX: https://github.com/jhemcu/FC-ESC-Firmware/tree/main/VTX30-800

Per controlli di compatibilità (tipo di connettore dell'antenna, cablaggio e configurazione di Betaflight), contattare il supporto a [email protected] or visita https://rcdrone.top/.

Dettagli

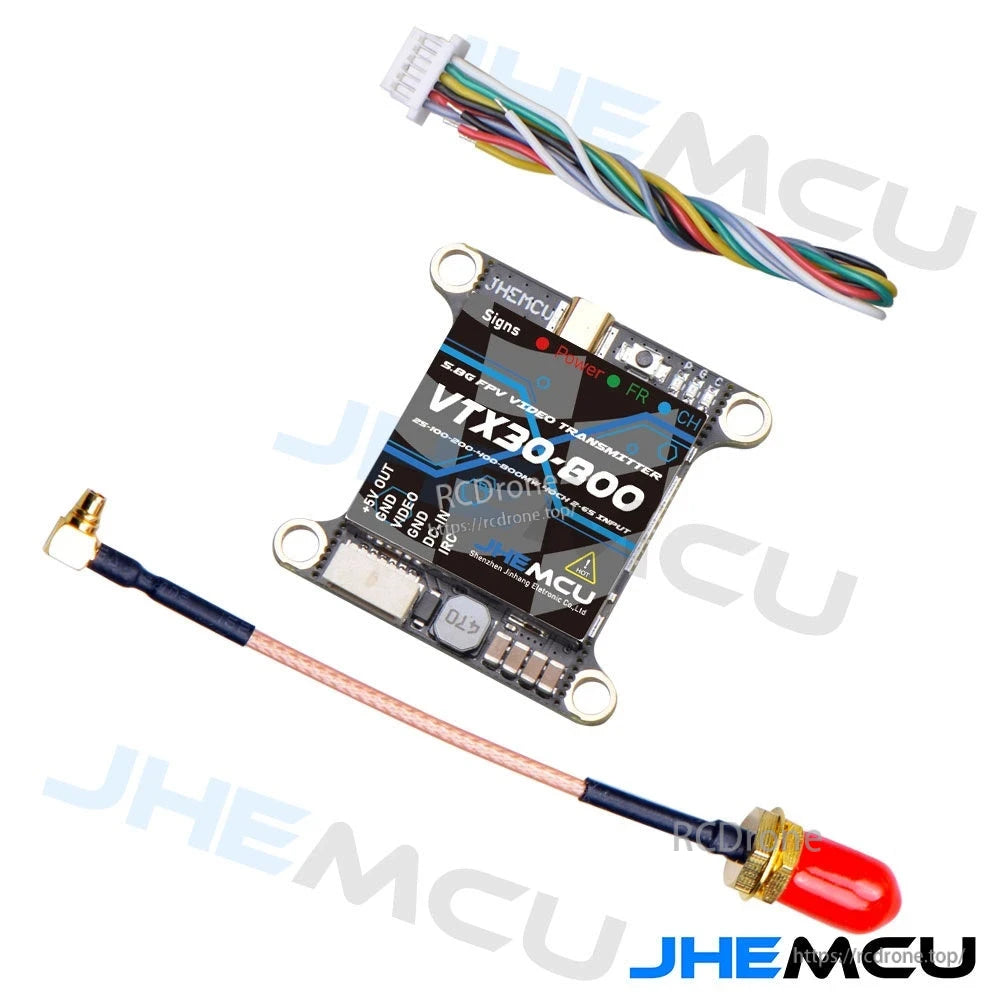

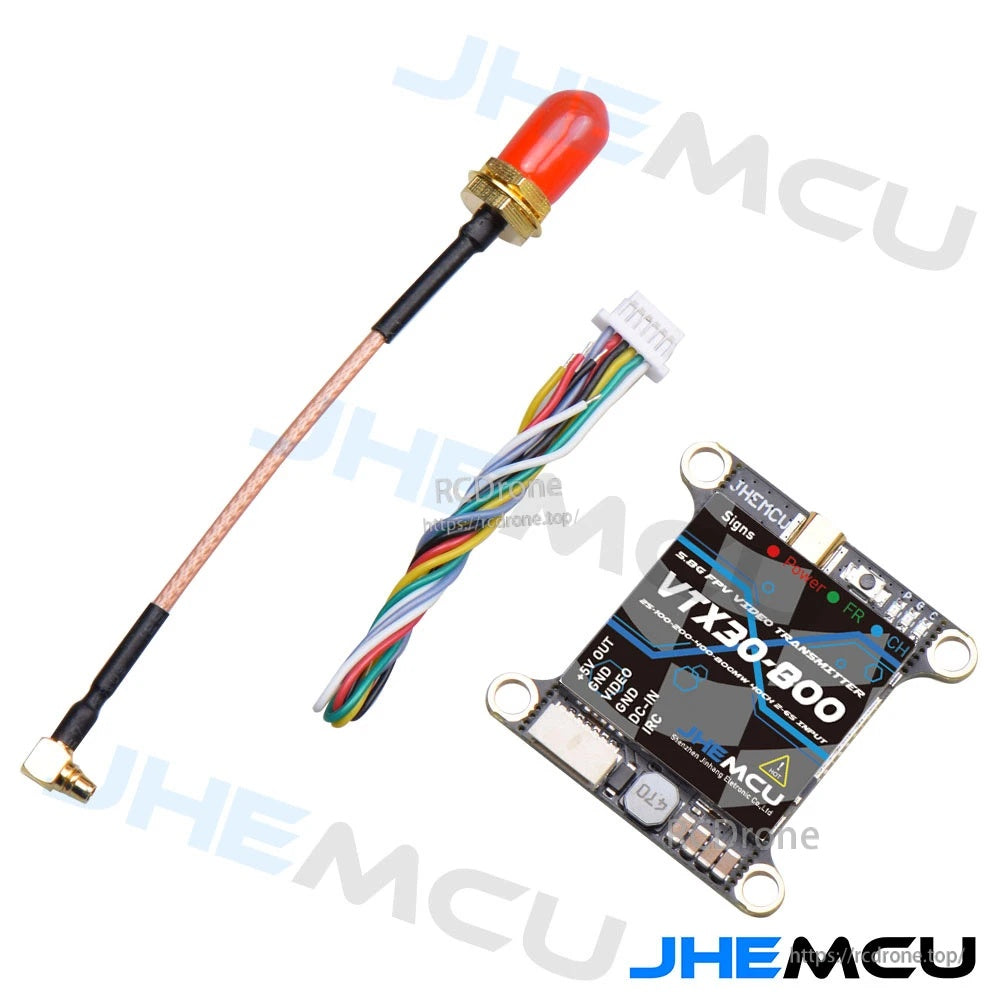

Tutto il necessario per aggiungere 5.8G video analogico a un build: modulo VTX, cablaggio, pigtail MMCX-to-RP-SMA e antenna.

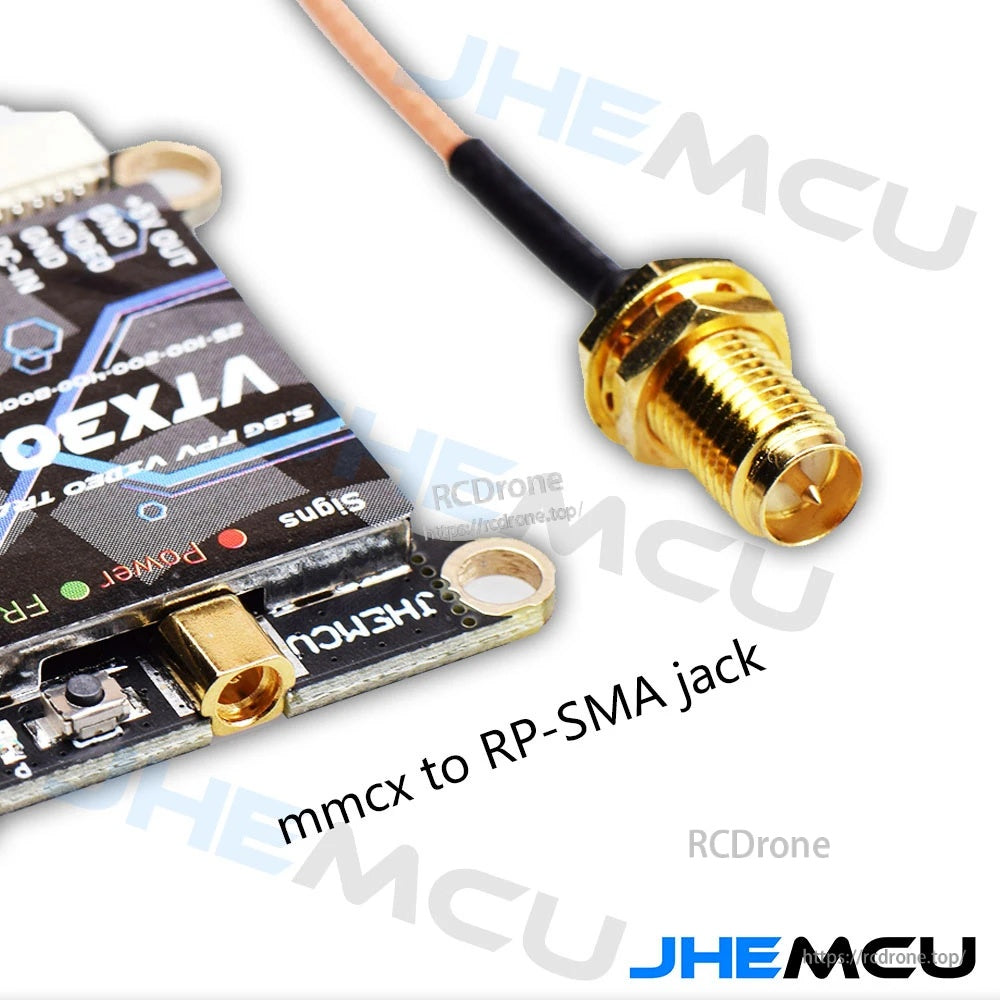

Utilizzare l'adattatore MMCX-to-RP-SMA incluso per collegare antenne FPV RP-SMA comuni dal connettore MMCX a bordo.

La scheda compatta include un cavo plug-in e un'etichettatura serigrafata chiara per collegamenti rapidi di alimentazione, video e controllo IRC.

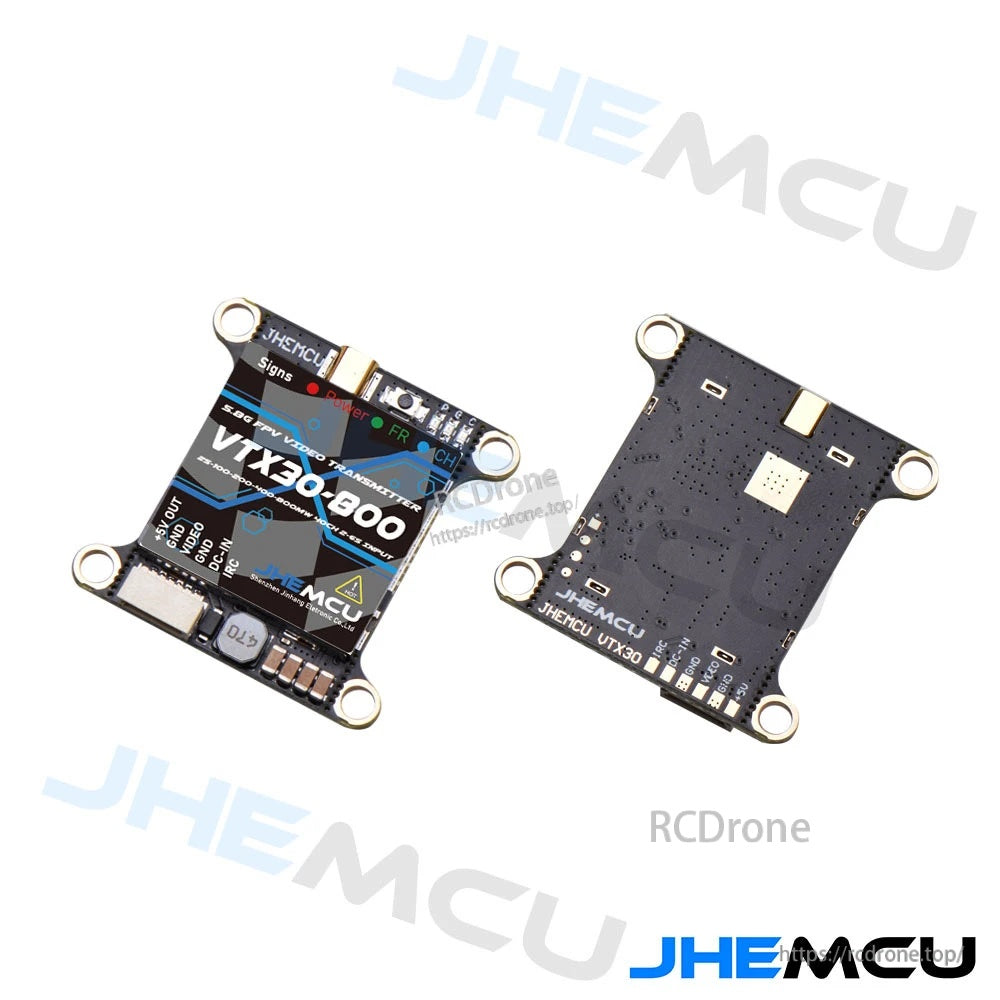

Le viste frontale e posteriore aiutano a confermare l'adattamento, l'accesso ai pad di saldatura e l'allineamento dei fori di montaggio sul tuo stack.

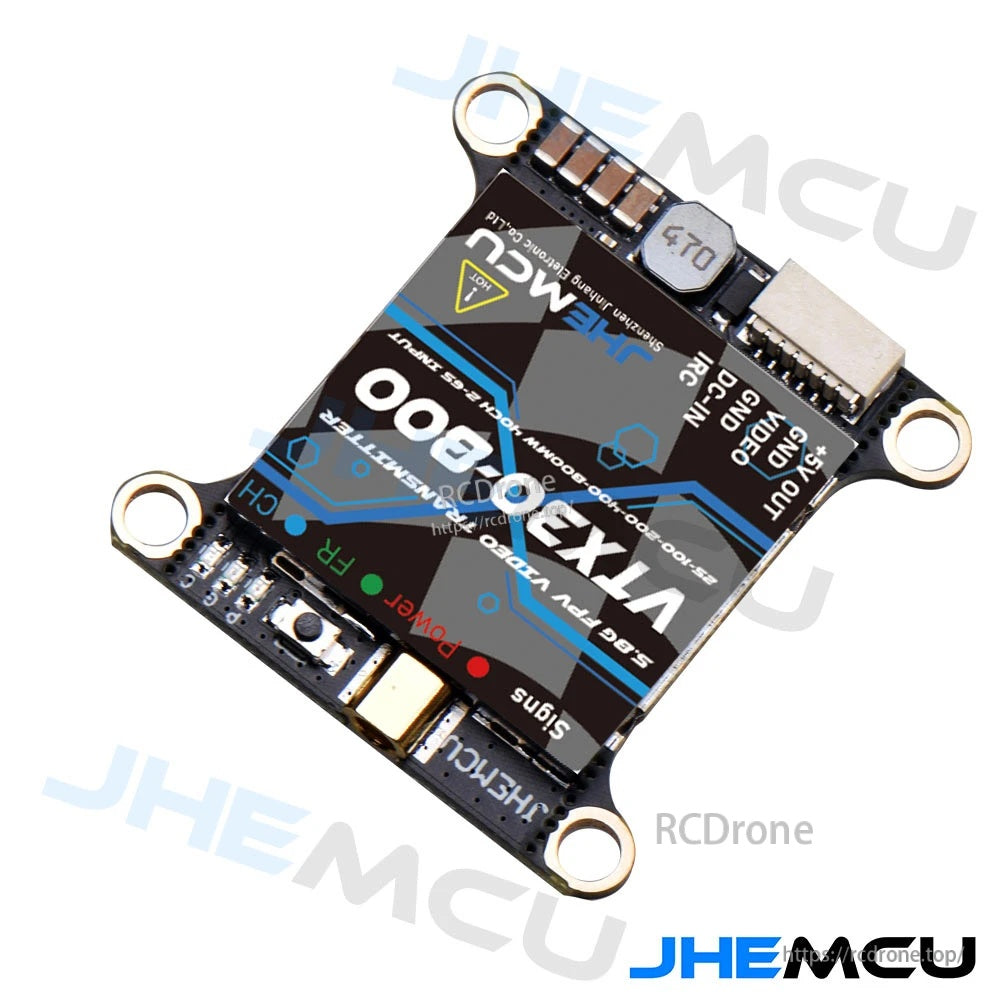

I pad serigrafati rendono facile cablare l'ingresso DC, il segnale video e il controllo IRC Tramp da un flight controller.

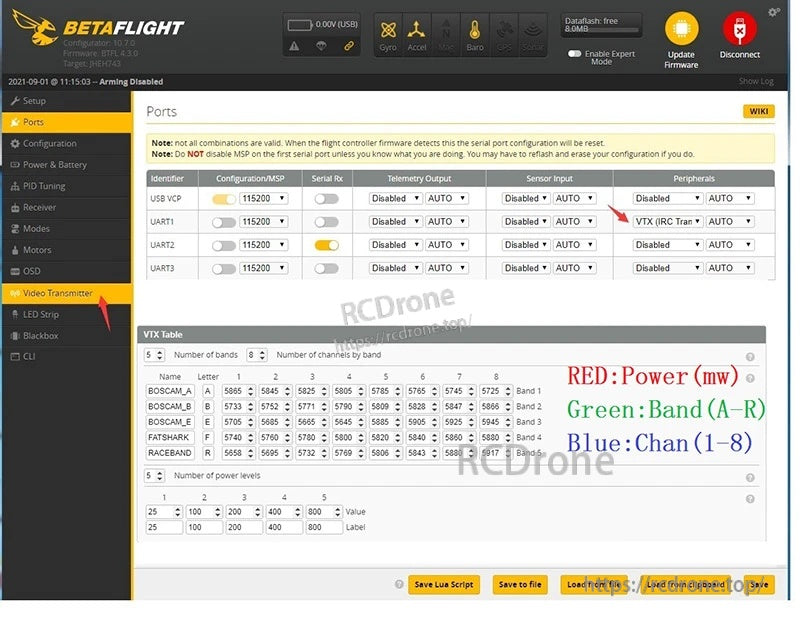

Betaflight può essere configurato per IRC Tramp in modo che banda, canale e potenza possano essere cambiati dall'OSD.

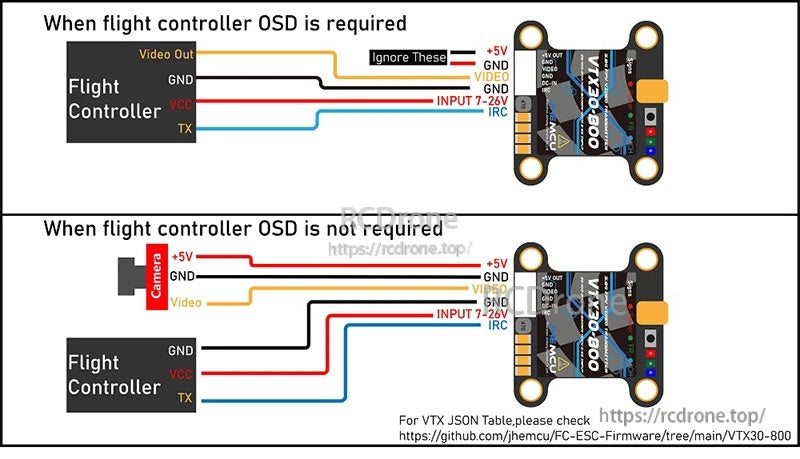

Due opzioni di cablaggio sono fornite a seconda che venga utilizzato l'OSD del flight controller o che la camera alimenti direttamente il VTX.
