MATEK F405-VTOL Controllore di volo - Scheda MicroSD Baro OSD Blackbox 2-6S LiPo ArduPilot INAV per aereo RC multirotore ad ala fissa

• MCU: STM32F405RGT6, 168 MHz, 1 MB Flash
• IMU: ICM42688-P
• Baro: SPL06-001
• OSD: AT7456E
• Scatola nera: slot per scheda MicroSD
• 6x UART,  1x opzione Softserial_Tx (INAV)
• 12 uscite PWM
• 1x I2C
• 4x ADC (VBAT, corrente, RSSI, velocità relativa)
• 1x PINIO di ricambio
• Estensore USB/bip con tipo C (USB2.0)
• Inverter integrato su UART2-RX per ingresso SBUS
• Ingresso doppia fotocamera commutabile

Firmware FC

• ArduPilot: MatekF405-TE
• INAV: MATEKF405TE_SD (INAV 5.0 o successivo)

PDB

• Intervallo di tensione in ingresso: 6,8~30 V (2~6S LiPo)
• Resistenza di rilevamento: 100 A continui, 220 A picco
• 5 pad di alimentazione ESC, totale 100 A continui
• Supporta un carico continuo fino a 100 A sul pad ESC vicino al resistore del sensore di corrente
• Supporta un carico continuo fino a 30 A e un picco di 50 A su ciascun pad ESC del quadricottero
• Divisore di tensione batteria 1K:20K (scala 2100 in INAV, BATT_VOLT_MULT 21.0 in ArduPilot)
• Sensore di corrente: 220 A,  3,3 V ADC  (scala 150 in INAV,  66,7 A/V in ArduPilot)

Uscita BEC 5 V

• Progettato per controllore di volo, ricevitore, OSD, fotocamera, cicalino, striscia LED 2812, cicalino, modulo GPS, velocità dell'aria
• Corrente continua: 2 A

Uscita BEC 9 V/12 V

• Progettato per trasmettitore video, fotocamera, gimbal ecc.
• Corrente continua: 2 A
• Opzione 12V con ponticello
• per un'uscita stabile da 9 V/12 V, la tensione di ingresso dovrebbe > tensione di uscita +1 V

Uscita BEC Vx

• Progettato per servi
• Tensione regolabile, 5 V predefinito, 6 V o 7,2 V tramite ponticello
• Corrente continua: 8 A, picco 10 A
• per un'uscita Vx stabile, la tensione di ingresso dovrebbe > tensione Vx +1 V

Uscita BEC 3,3 V

• Progettato per modulo Baro/Bussola ed esterno 3.Periferiche 3V
• Regolatore lineare
• Corrente continua: 200 mA

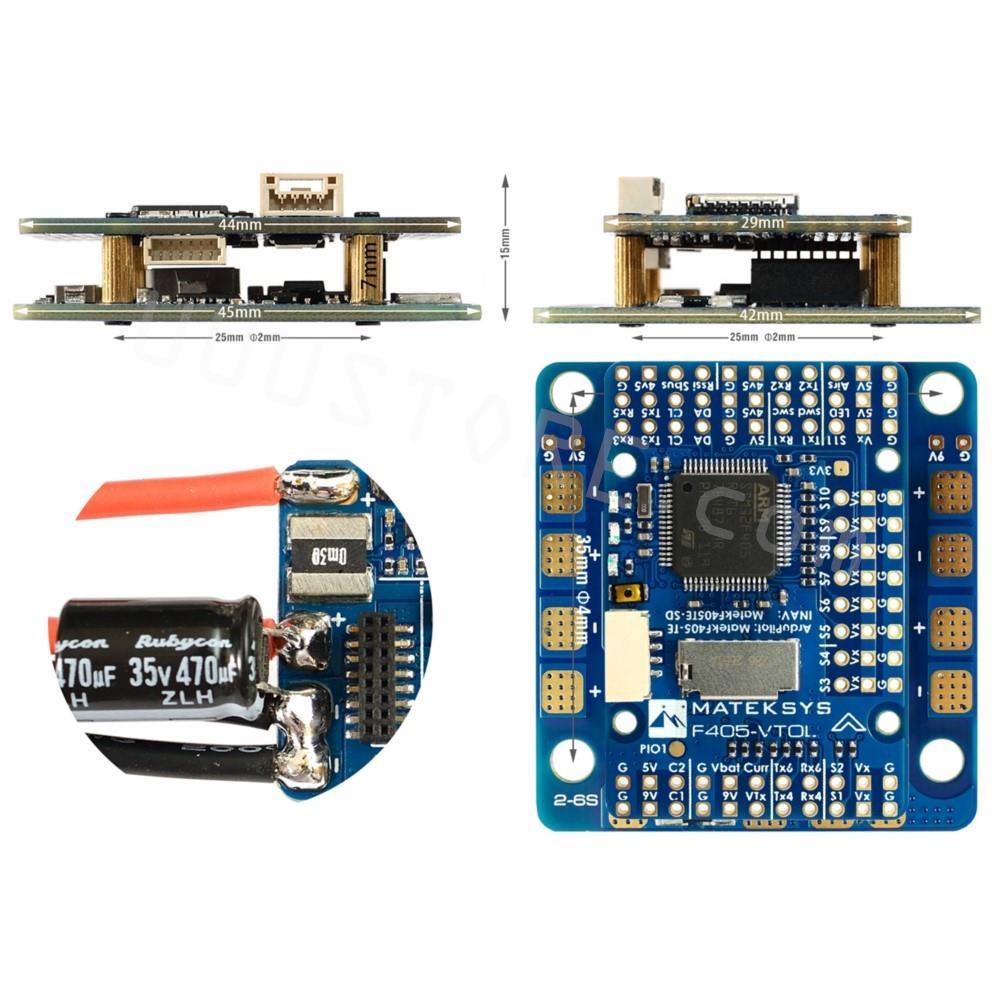

Fisico

• Montaggio: 25 x 25 mm-Φ2 mm, 35 x 35 mm- Φ4 mm
• Dimensioni: 45 x 42 x 15 mm
• Peso: 25 g  con adattatore USB/cicalino

Incluso

• 1x F405-VTOL
• 1x prolunga USB (tipo C)/beep (cicalino passivo) + cavo da 20 cm da JST-SH-6P a JST-SH-6P per prolunga USB.
• 1x cavo da 20 cm da JST-GH-4P a JST-GH-4P per porta I2C
• 1x condensatore Rubycon ZLH 35V 470uF
• Dupont 2,54 pin  (la scheda viene spedita non saldata)

Guida rapida a F405-VTOL  PDF

http://www.mateksys.com/downloads/Manual/F405-VTOL_Manual.pdf

R21K27-09 ON JFF M1O-5883 Il GPS può funzionare con qualsiasi cablaggio UART_TX e RX di riserva (Bal g)

Si noti che questo prodotto supporta le impostazioni BEC (Battery Eliminator Circuit) per 6 V/7 V, con un'impostazione predefinita di 5 V a 8 A di corrente continua. L'ESC (Electronic Speed ​​Controller) non viene fornito tramite USB. Per le fotocamere, assicurati che entrambe siano impostate su formati video identici, PAL o NTSC. Inoltre, l'intervallo di tensione consigliato per le batterie LiPo è compreso tra 4,4 e 4,8 V.
