MATEK F405-TE - SPECIFICHE DEL CONTROLLER DI VOLO Mateksys
Usa: Veicoli e giocattoli telecomandati
Età consigliata: 12+a,14+a
Origine: Cina continentale
Materiale: Materiale composito
Nome del marchio: MATEKSYS

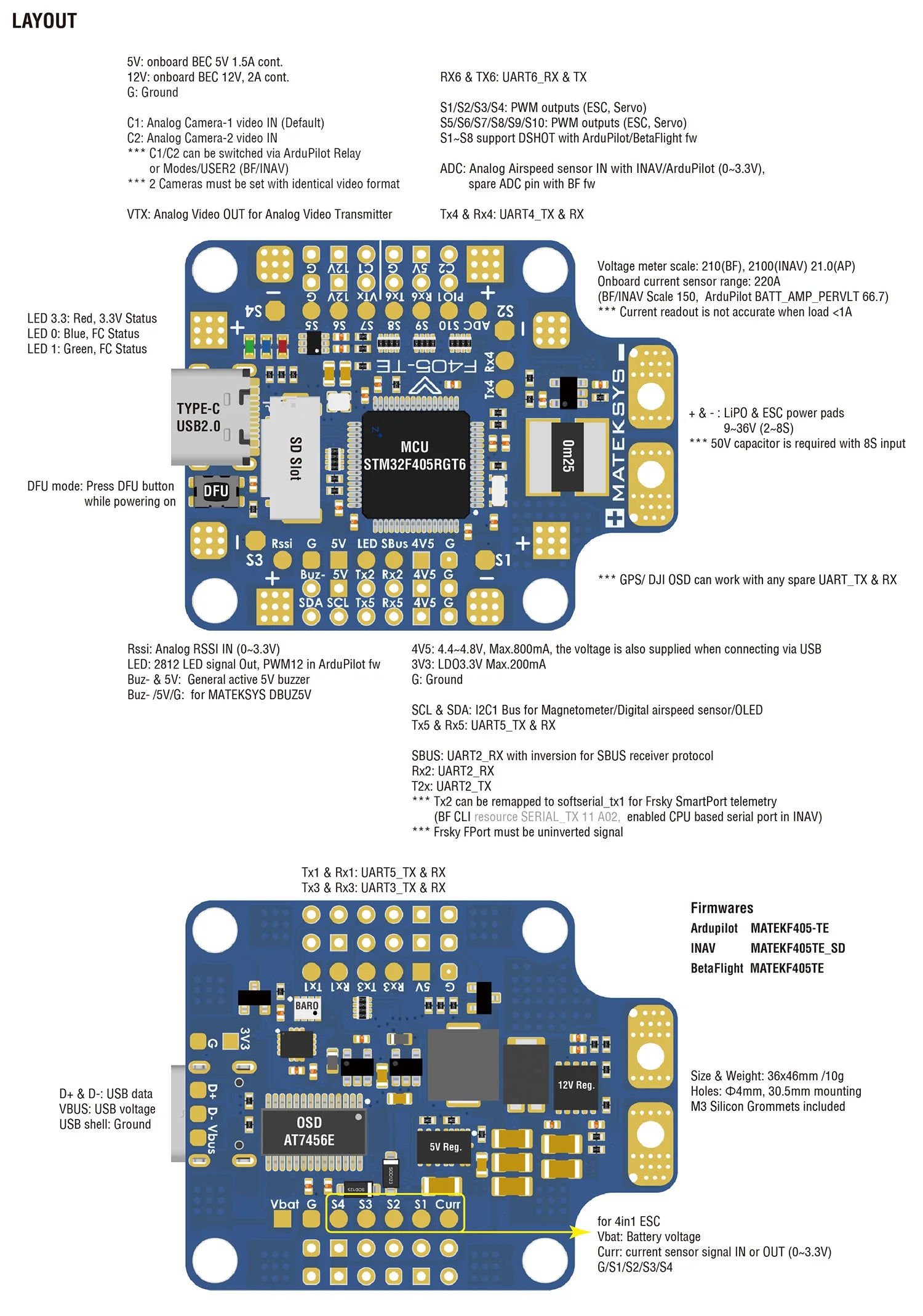

Specifiche
-
MCU: 168 MHz STM32F405RGT6
-
IMU: ICM42688-P (SPI)
-
Baro: SPL06-001 (I2C)
-
OSD: AT7456E (SPI)
-
Scatola nera: slot MicroSD (SPI)
-
6 UART, 1 opzione Softserial_Tx (INAV/BF)
-
11 uscite PWM (8x Dshot compatibili con BF/ArduPilot)
-
1x I2C
-
4x ADC (VBAT, corrente, RSSI, velocità relativa)
-
1x PINIO di riserva
-

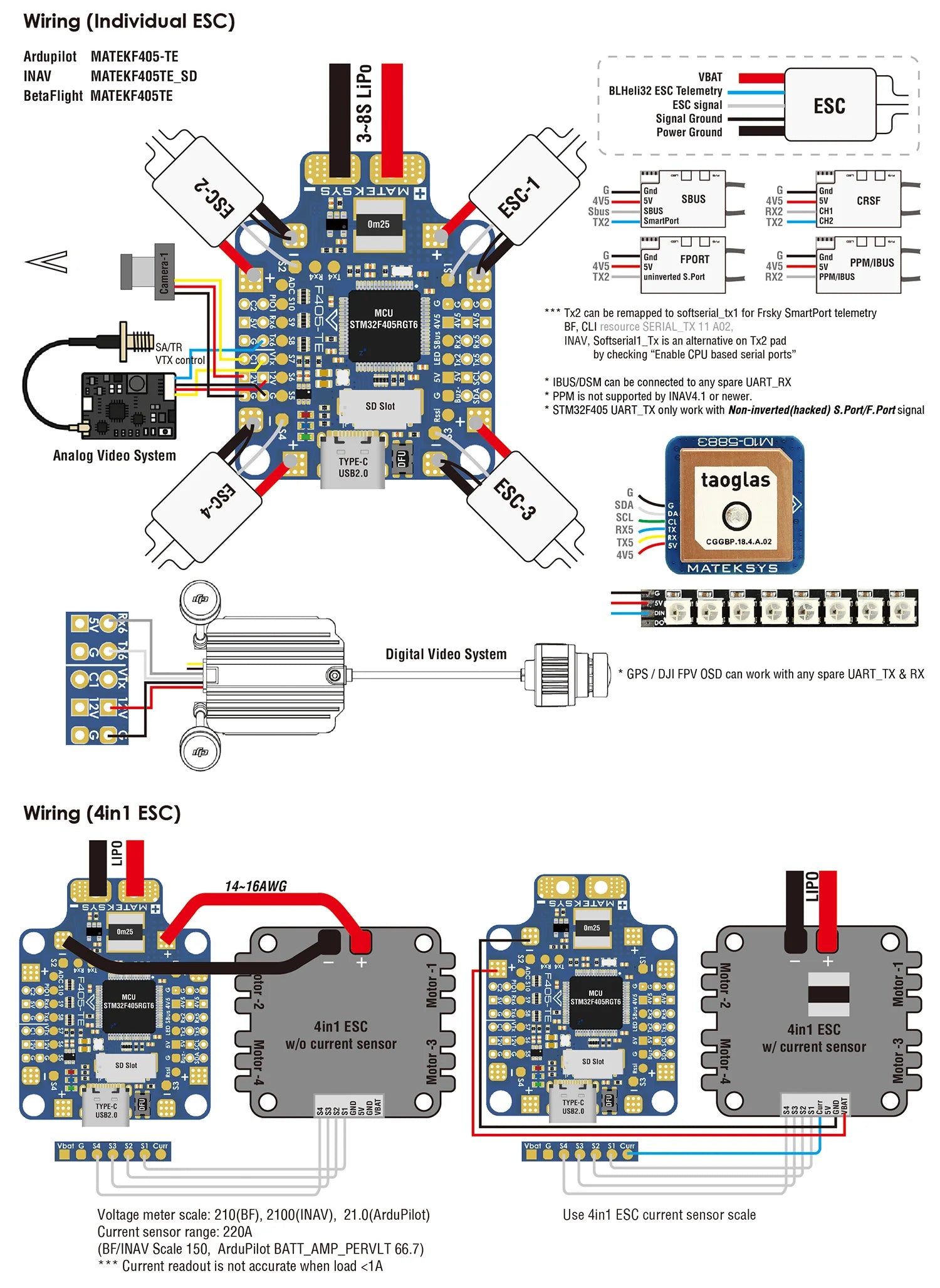

4x pad alimentazione/segnale ESC individuali
-
1x gruppo di pad G/S1/S2/S3/S4 per segnale/GND ESC 4in1
-
Inverter integrato su UART2-RX per ingresso SBUS
-
Ingresso doppia fotocamera commutabile
Specifiche PDB
-
Ingresso: 9~36 V (3~8S LiPo)
-
PDB: 4x 35 A (max. 4x 50 A)
-
BEC: 5 V 1,5 A
-
BEC: 12V 2A
-
LDO 3,3 V: 200 mA
-
Sensore di corrente: 220 A, 3,3 V ADC (scala INAV/BF 150, ArduPilot 66,7 A/V)
-
Divisore di tensione batteria 1K:20K (scala INAV 2100, scala BF 210, ArduPilot BATT_VOLT_MULT 21.0)
Firmware
-
ArduPilot: MatekF405-TE
-
INAV: MATEKF405TE_SD
-
BetaFlight: MATEKF405TE
Fisico
-
Montaggio: 30,5 x 30,5 mm, Φ4 mm con occhielli Φ3 mm
-
Dimensioni: 36 x 46 mm
-
Peso: 10 g
Incluso
-
1x F405-TE
-
6 anelli di tenuta in silicone da M4 a M3
-
1x Rubycon ZLH 35 V/470 uF (bassa ESR)
SUGGERIMENTI
INAV, DSHOT non può funzionare su S3, S5,S7 a causa di conflitti DMA, utilizzare ONESHOT o MULTISHOT e calibrare l'intervallo PWM ESC.
BetaFlight, imposta dshot_bitbang = ON quando utilizzi X6 e X8 DSHOT.
ArduPilot, imposta LOG_BACKEND_TYPE = 1 (File) per la registrazione della scheda SD
