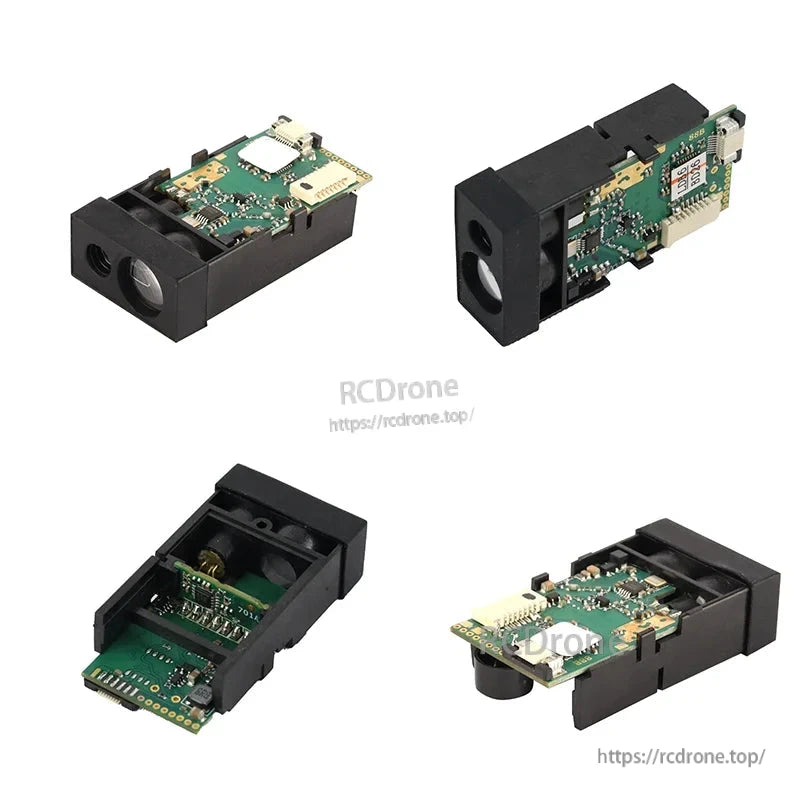

Meskernel LDK-40 Modulo Misuratore Laser 40m, Sensore di Spostamento Laser, TTL/RS232/RS485, ±2mm, 3Hz

Panoramica

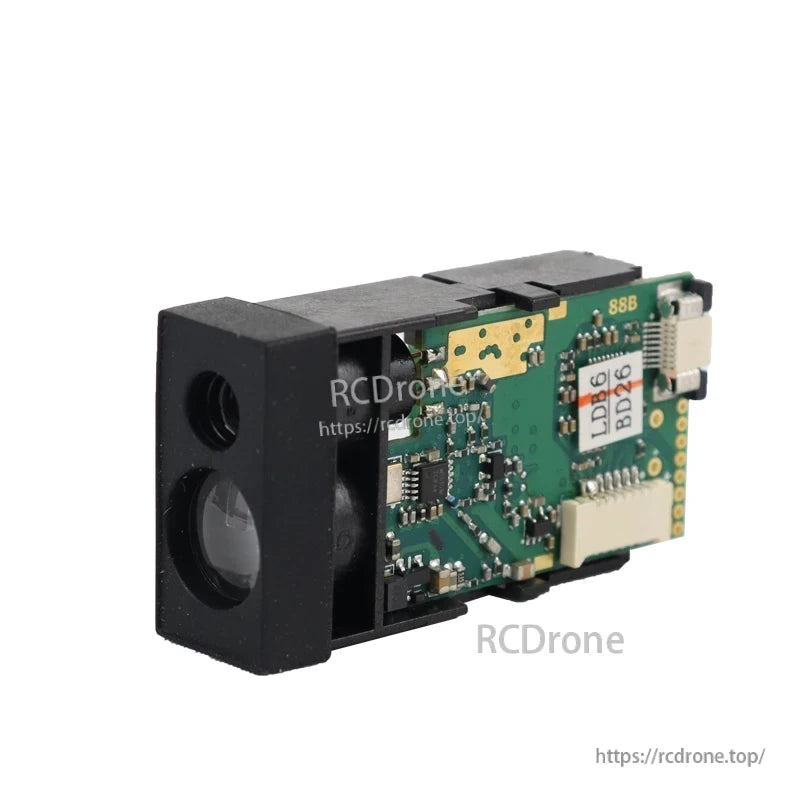

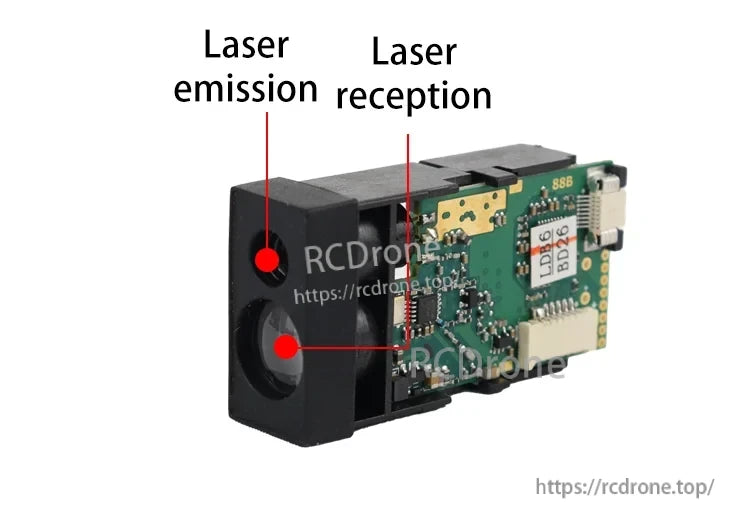

Il Meskernel modulo LDK-40 Laser Distance Meter (sensore di spostamento laser) è un modulo di misurazione compatto progettato per misurazioni di distanza precise. Fornisce un intervallo interno di 0,03–40 m con alta riflettività, risoluzione a livello millimetrico e uscita stabile a 3 Hz. Il modulo supporta interfacce dati opzionali ed è adatto per misurazioni industriali, monitoraggio di magazzini, indagini sul traffico, robot e applicazioni correlate.

Caratteristiche principali

• Intervallo interno 0,03–40 m (tasso di riflessione del 90%); esterno fino a 35 m con piastra riflettente speciale
• Precisione 2 mm; precisione assoluta ±2 mm; risoluzione 1 mm; area cieca 3 cm
• Laser rosso 635 nm, <1mW, laser di sicurezza di Classe II; tipo di laser 620–690 nm
• Frequenza di uscita 3 Hz; tempo di misurazione 0,125–4 secondi
• Interfaccia UART TTL; interfaccia tre-in-uno TTL/RS485/RS232 opzionale; supporta trasmissione Bluetooth (secondo la descrizione del fornitore)
• VTTL=3.3 V livello seriale; tensione di lavoro DC+3.3 V; intervallo di tensione DC 2.0–3.3 V
• Corrente di lavoro tipica 80 mA; potenza del modulo 0.27 W; potenza del laser max inferiore a 1mw

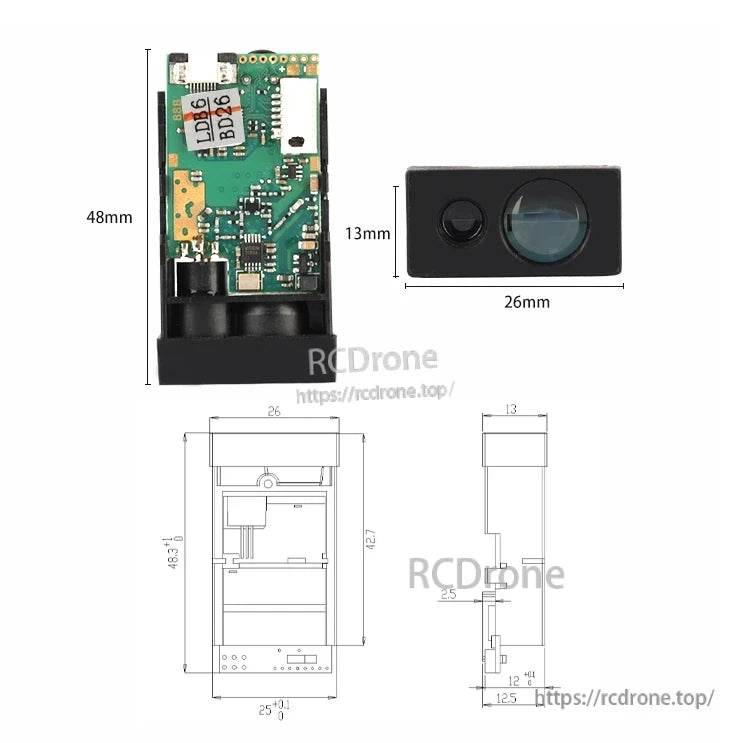

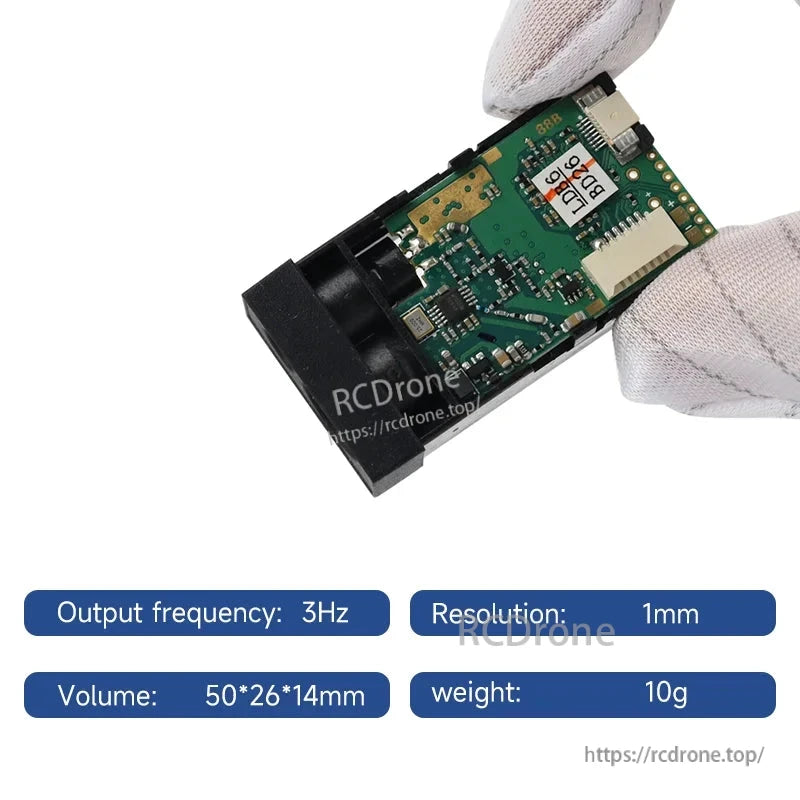

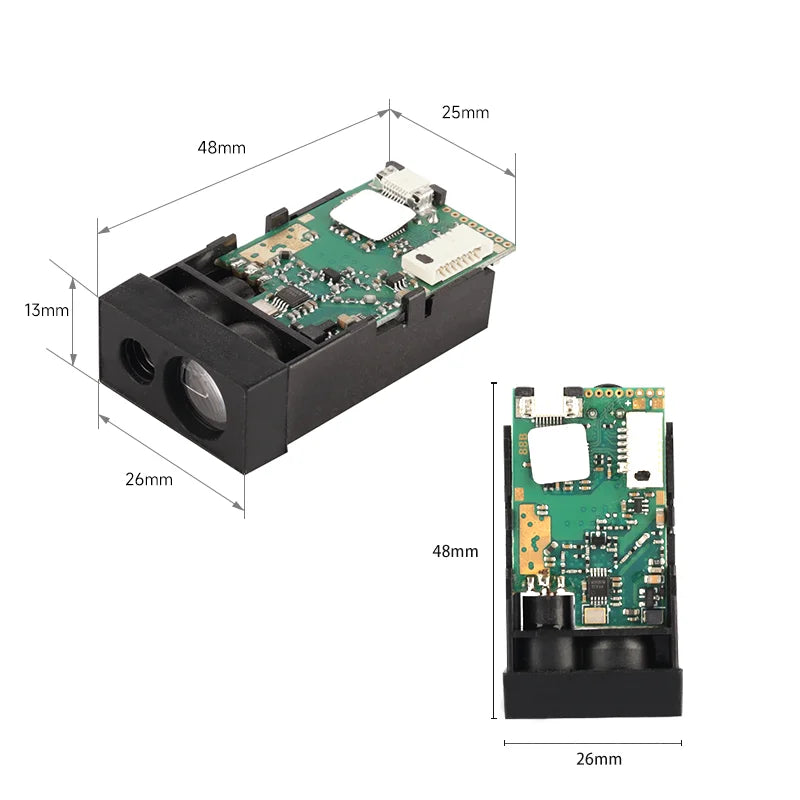

• Modulo compatto: volume 48*26*13mm; peso 10 g
• Supporta connessioni FFC (Cavo Piatto Flessibile) e fili di collegamento
• Strumenti software di test PC disponibili per acquisizione e verifica dei dati

Specifiche

Note

• Sotto luce intensa o riflettanza diffusa molto alta/bassa, l'errore può aumentare: ±1 mm + 50 PPM; utilizzare un riflettore quando necessario.
• La temperatura di funzionamento -10~50 °C può essere personalizzata.
• 8Hz è disponibile solo in modalità di misurazione continua veloce.

Applicazioni

• Braccio meccanico intelligente: aggiungi misurazione della distanza ad alta precisione per controllare l'avvicinamento al bersaglio
• Logistica intelligente: garantire che le merci siano posizionate a distanze specificate senza operazione manuale
• Rilevamento ingegneristico: misurazione di distanza, area e volume

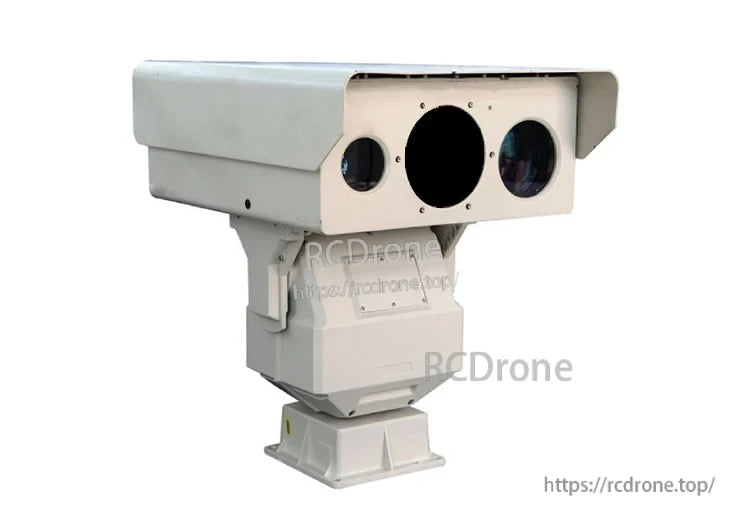

• Monitoraggio della sicurezza: può essere utilizzato con il monitoraggio della sicurezza aeroportuale e telecamere a infrarossi

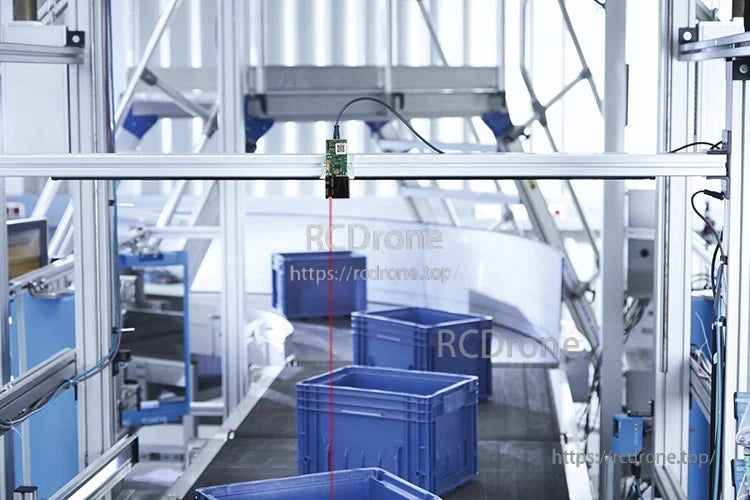

• Cinghia di trasferimento: rileva se il carico è presente su un nastro trasportatore

Dettagli

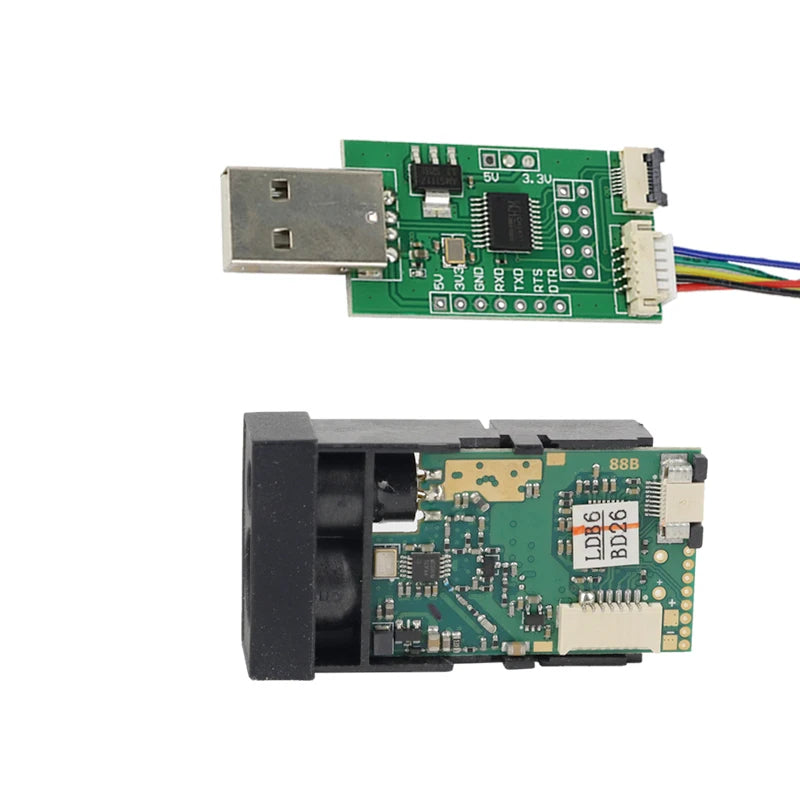

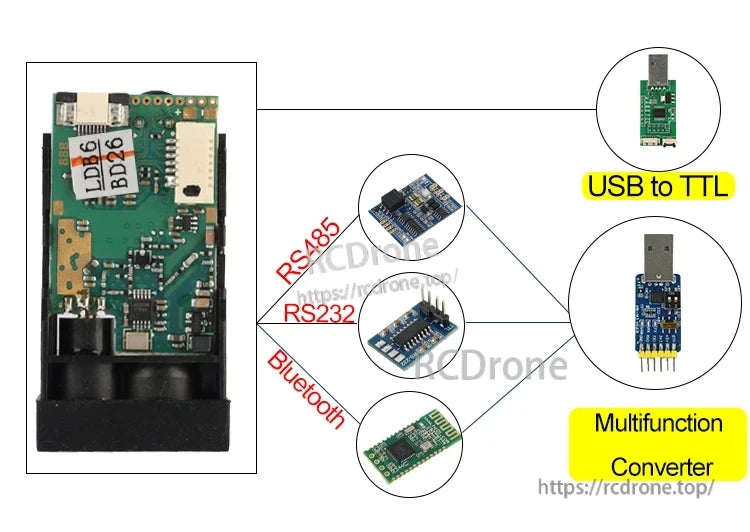

Misuratore di distanza laser LDK-40 con interfacce USB a TTL, RS485, RS232, Bluetooth e convertitore multifunzione.

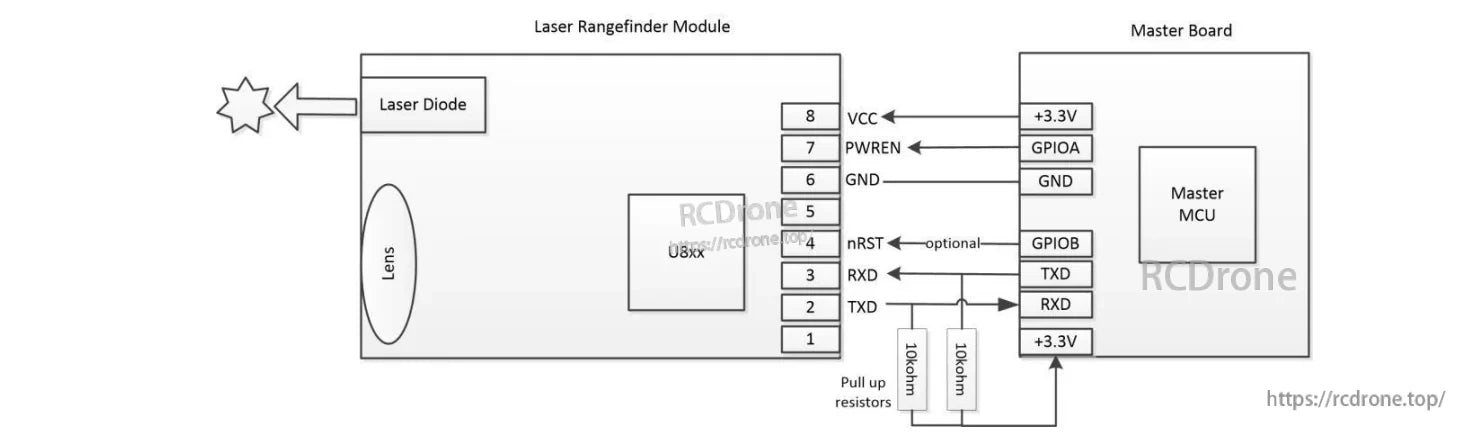

Modulo telemetro laser collegato alla scheda principale tramite UART, alimentato da +3.3V, con controllo GPIO e resistori di pull-up sulle linee TXD/RXD.

Interfaccia software LR Control V2.0 per misurazione della distanza laser.Visualizza le impostazioni della porta seriale, inclusa la selezione della porta, il baud rate impostato a 19200 e le opzioni per RTS e DTR. Presenta pulsanti per il controllo del laser: LaserOn, Measure, StartTracking, GetParam, GetStatus, GetTopr, GetMeasOffset e Clear. Opzioni di lingua per cinese e inglese. Produttore: Chengdu Nimble Measure Tech. Co., Ltd. Timestamp: 2023/10/20 15:18:52. Include un logo con una 'M' stilizzata rossa.
