Meskernel LDK-80 80m Sensore Laser a Luce Rossa Visibile Strumenti di Misurazione della Distanza Modulo Mini Sensore di Distanza

Overview

Meskernel LDK-80 è un modulo sensore di distanza mini per strumenti di misurazione della distanza che utilizza un laser a luce rossa visibile per misurazioni di distanza laser precise. Offre una portata interna fino a 80 m (dipendente dalla riflettività del bersaglio), risoluzione a livello millimetrico e dimensioni compatte adatte per l'integrazione in applicazioni industriali e incorporate.

Il modulo di distanza laser è progettato per misurazioni precise, con alta accuratezza, velocità di misurazione rapida, facile da installare e utilizzare. Il modulo è applicabile a misurazioni quotidiane, misurazioni industriali, monitoraggio di magazzini, indagini sul traffico e robot.

Caratteristiche principali

• Laser rosso visibile (classe II), 635 nm, <1 mW
• Portata interna 0,03–80 m (tasso di riflessione del 90%); portata esterna 0.03–35 m (con piastra riflettente speciale)
• Risoluzione 1 mm; precisione 2 mm; precisione assoluta ±2 mm
• Frequenza di uscita 3 Hz; modalità di misurazione continua veloce fino a 8 Hz (per nota)
• Interfaccia UART TTL; interfaccia opzionale TTL/RS232/RS485 tre-in-uno
• Livello seriale VTTL=3.3 V

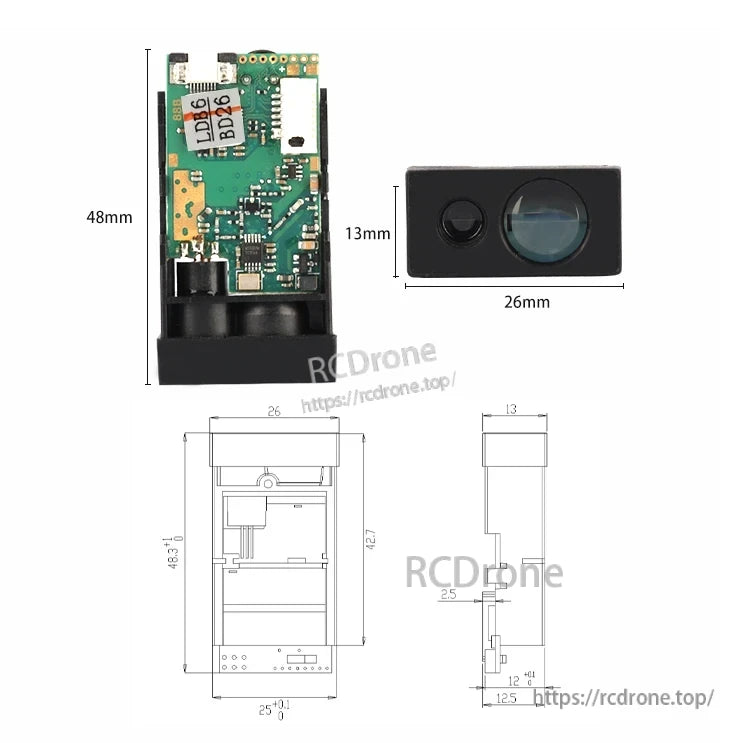

• Compatto e leggero: 45*25*12 mm o 48*26*13 mm; 10 g
• Voltaggio di lavoro DC +3.3 V; intervallo di alimentazione alternativo DC 2.0–3.3 V
• Corrente di lavoro tipica 80 mA; ingresso corrente di alimentazione 100 mA
• Consumo energetico 0.27 W

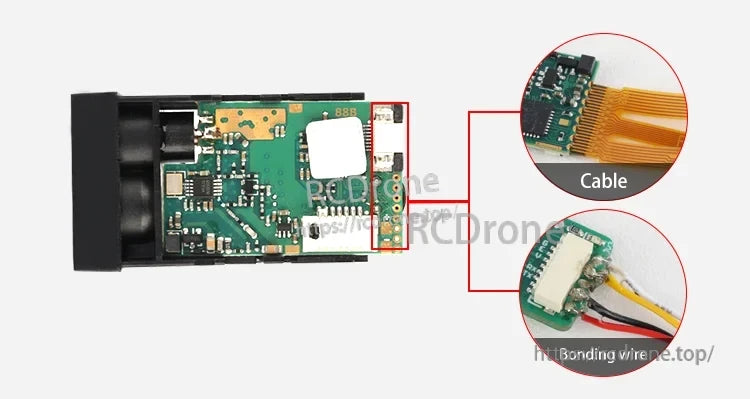

• Supporta connessioni FFC (Flexible Flat Cable) e fili di collegamento
• Marcature di definizione dell'interfaccia dei pin per uno sviluppo più semplice
• Strumenti di test software con trasmissione dati PC

Specifiche

Nota

Condizioni di misurazione

In condizioni di misurazione sfavorevoli, come un ambiente con luce intensa o una riflettanza diffusa del punto di misurazione troppo alta o bassa, l'accuratezza potrebbe avere un margine di errore maggiore: ±1 mm+50PPM.

Utilizzo del riflettore

Sotto luce intensa o cattiva riflessione diffusa del bersaglio, si prega di utilizzare un riflettore.

Gamma di temperatura personalizzata

La temperatura di funzionamento da -10 a 50 ℃ può essere personalizzata.

Frequenza della modalità veloce

8Hz può essere attivato solo quando si utilizza la modalità di misurazione continua veloce.

Applicazioni

Braccio meccanico intelligente

Aggiungere trasmissione di distanza ad alta precisione al braccio robotico per controllare con precisione la distanza del bersaglio del braccio robotico.

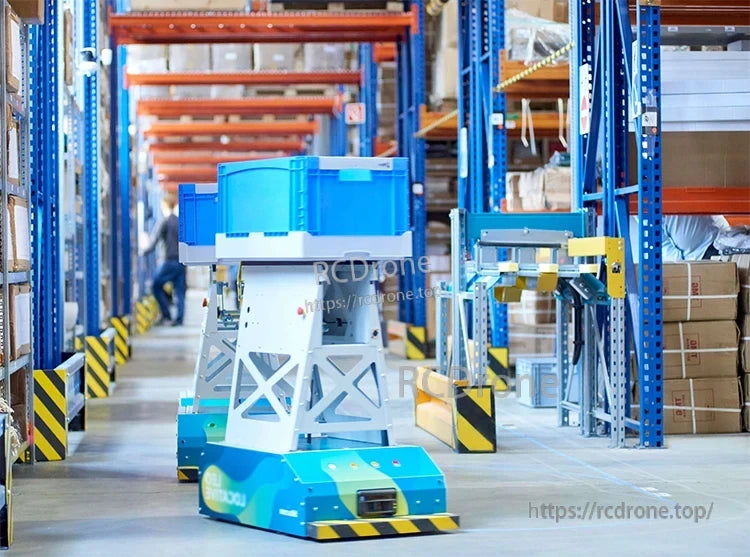

Logistica intelligente

Può essere utilizzato nella logistica intelligente per garantire che le merci siano posizionate a una distanza specificata senza operazione umana.

Topografia ingegneristica

Utilizzato ampiamente nella misurazione di distanza, area, volume.

Monitoraggio della sicurezza

Può essere utilizzato con il monitoraggio della sicurezza aeroportuale e telecamere a infrarossi.

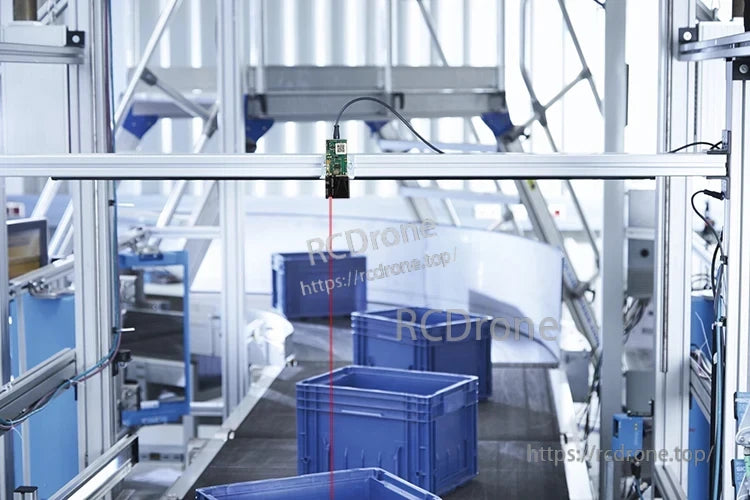

Cinghia di trasferimento

Misura se ci sono carichi sul nastro trasportatore.

Dettagli

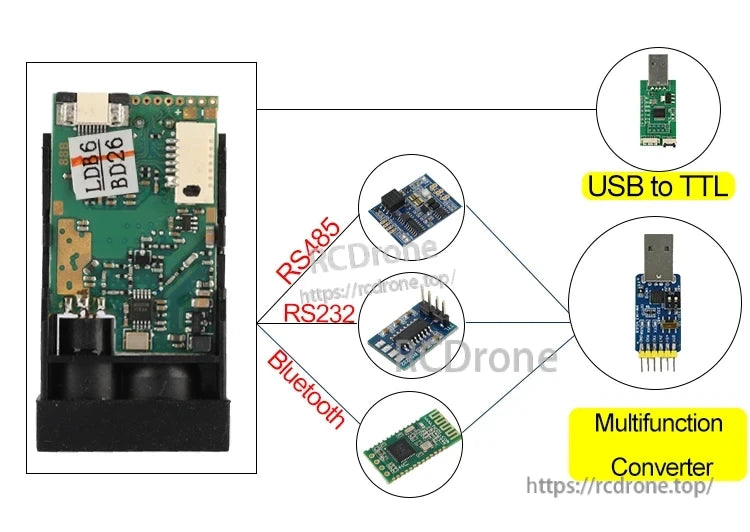

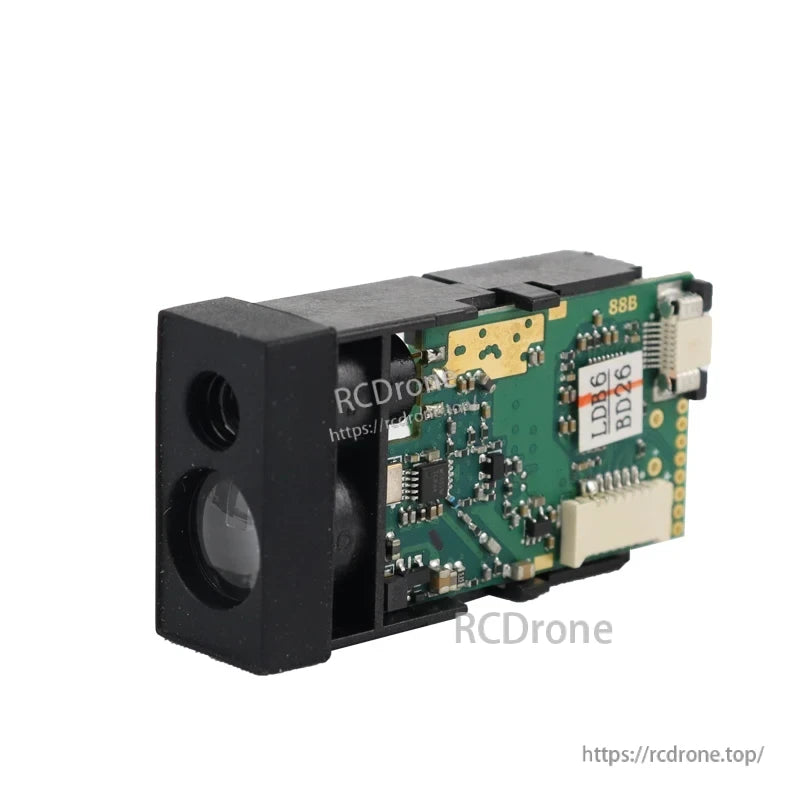

Sensore laser Meskernel LDK-80 con interfacce USB a TTL, RS485, RS232, Bluetooth e convertitore multifunzione.

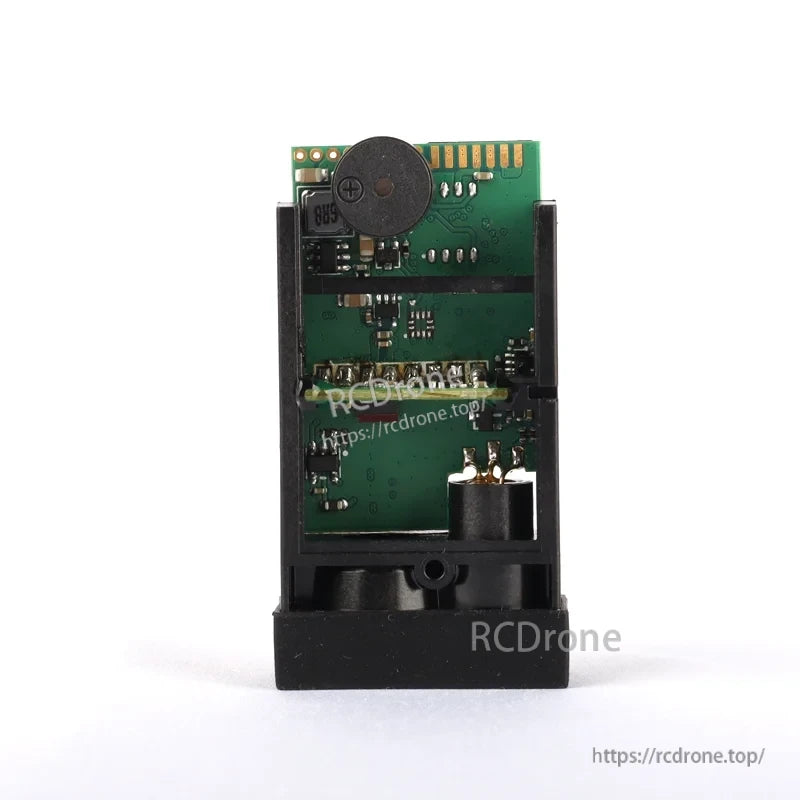

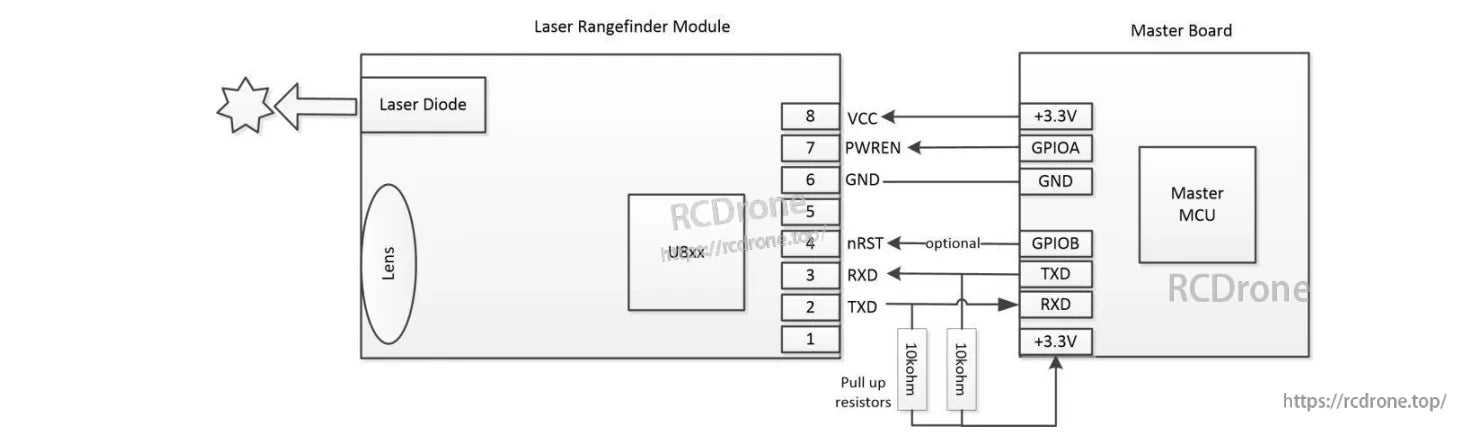

Il modulo telemetro laser si collega alla scheda principale tramite UART e GPIO; include diodo laser, lente, chip U8xx, resistori pull-up e alimentazione a 3.3V.

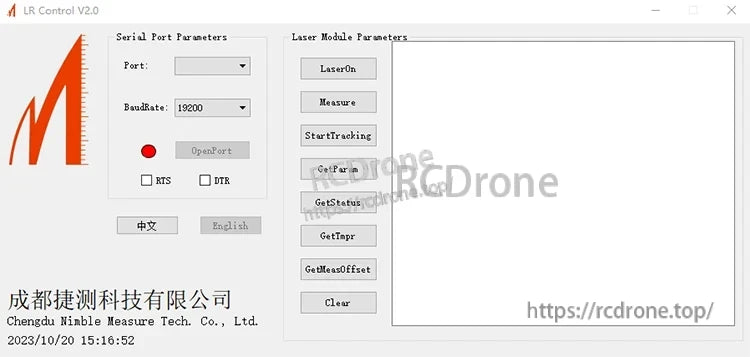

L'interfaccia LR Control V2.0 visualizza i parametri della porta seriale e del modulo laser. Le impostazioni includono selezione della porta, baud rate impostato a 19200 e opzioni per RTS e DTR. I pulsanti consentono l'attivazione del laser, la misurazione, l'avvio del tracciamento, il recupero dei parametri, il controllo dello stato, la lettura massima, l'offset di misurazione e la cancellazione dei dati. Le opzioni linguistiche sono disponibili in cinese e inglese. Il software è sviluppato da Chengdu Nimble Measure Tech. Co., Ltd., timestamped October 20, 2023, at 15:18:52.
