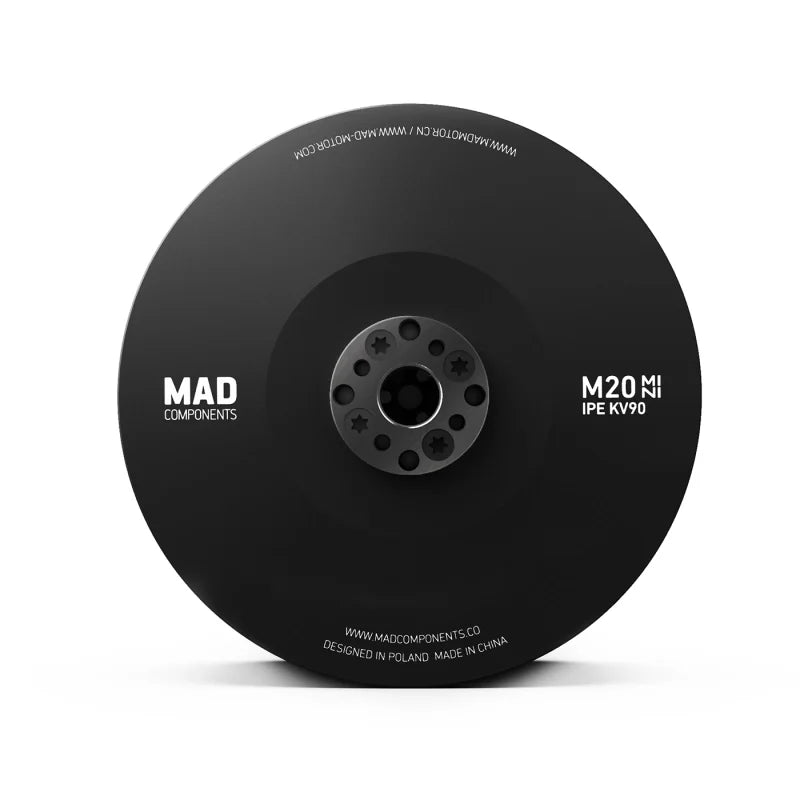

Panoramica del motore del drone MAD M20 MiNi IPE
Il MAD M20 MINI IPE V1.0 è un robusto motore per droni progettato per applicazioni ad alte prestazioni. Presenta uno statore anticorrosivo prodotto a Taiwan, una dimensione di D:108,6 × 45,9 mm e offre un grado di protezione IP35. Il motore supporta la dissipazione del calore centrifugo e viene fornito con varie opzioni di montaggio dell'elica (D:20 M3×4, D:24 M4×4) e un diametro dell'albero di 15 mm. Include cuscinetti EZO 6902ZZ *2 di alta qualità e può gestire condizioni estreme con un grado di filo verniciato di 220°C e un grado di magnete di 180°C. Il motore offre diversi valori RPM/V (90 KV, 110 KV, 160 KV), con correnti massime corrispondenti rispettivamente di 112,3 A, 162,6 A e 139,4 A. Il motore è compatibile con batterie lipo 12S e presenta una potenza massima fino a 7703W, garantendo una spinta massima di 30,4 kg. Il MAD M20 MINI IPE V1.0 è adatto per pesi al decollo UAV che vanno da 32 kg per i quadricotteri a 64 kg per gli ottocotteri.
Specifiche del motore del drone MAD M20 MiNi IPE

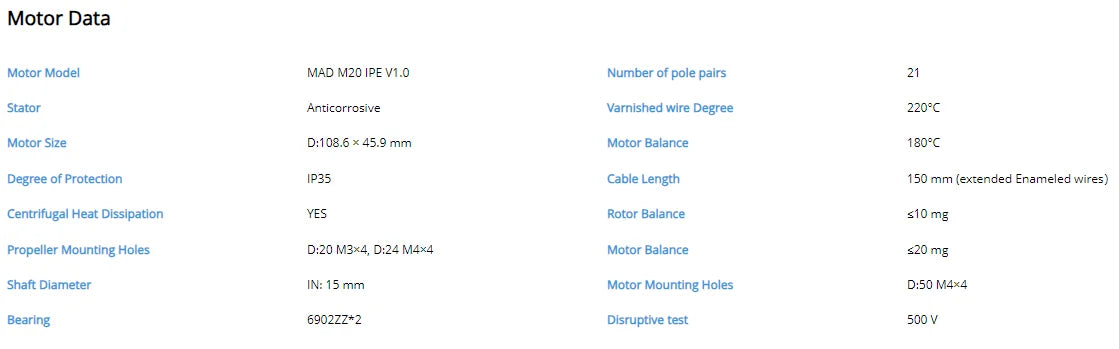

Dati motore
Parametro | Dettagli |
---|---|
Modello motore | MAD M20 MINI IPE V1.0 |
Statore | TAIWAN / Anticorrosivo |
Dimensione motore | D:108,6 × 45,9 mm |
Grado di protezione | IP35 |
Dissipazione del calore centrifuga | SI |
Fori di montaggio dell'elica | D:20 M3×4, D:24 M4×4 |
Diametro albero | IN: 15 mm |
Cuscinetto | EZO 6902ZZ *2 |
Numero di coppie polari | 21 |
Grado filo verniciato | 220°C |
Grado magnetico | 180°C |
Lunghezza cavo | 150 mm (fili smaltati prolungati) |
Bilanciamento del rotore | ≤10 mg |
Bilanciamento motore | ≤20 mg |
Fori di montaggio del motore | D:50 M4×4 |
Test dirompente | 500 V |
Accessori aggiuntivi | Piatta dell'elica *1, perno di localizzazione *1, connettore a proiettile da 4,0 mm *3, tubo termoretraibile *3, |
M4*12mm 4 viti motore, M316mm 4 viti elica, adesivo2 |
Specifiche
Parametro | 90 KV | 110 KV | 160KV |
---|---|---|---|
Giri/min/V | 90 KV | 110 KV | 160KV |
Corrente a vuoto | 2,5 A/30 V | 3,1 A/20 V | 5,7 A/25 V |
Peso motore | 812 g | 812 g | 812 g |
Corrente massima | 112,3 A | 162,6 A | 139,4 A |
Spinta massima | 24,2 kg | 30,4 kg | 23,4 kg |
ESC consigliato | MAD AMPX 120A (5-14S) | MAD AMPX 120A (5-14S), AMPX 200A (5-14S) | MAD AMPX 200A (5-14S) |
Tensione nominale | Batteria lipo 12S | Batteria lipo 12S | Batteria lipo 12S |
Resistenza interna | 34mΩ | 21mΩ | 10.7mΩ |
Peso del prodotto nella scatola | 1183 g (200 x 150 x 70 mm) | 1183 g (200 x 150 x 70 mm) | 1183 g (200 x 150 x 70 mm) |
Potenza massima | 5365W | 7703W | 6629W |
Coppia massima | 12,7 Nm | 14,9 Nm | 8,4 Nm |
Eliche consigliate | 40x13,1 | 34x11,2, 36x11,5, 40x13,1 | 28x8,4 |
Peso dell'UAV al decollo | 12S-40" / 32 kg--Quadricottero, | 12S-36" / 32kg--Quadricottero, | 12S-28" / 32kg--Quadcoptero, |
48 kg--Esacottero, 64 kg--Ottocottero | 48 kg--Esacottero, 64 kg--Ottocottero | 48 kg--Esacottero, 64 kg--Ottocottero | |
Peso al decollo singolo rotore | 8 kg ~ 9,5 kg | 8 kg ~ 9,5 kg | 8 kg ~ 9,5 kg |
I motori della serie MAD M sono i motori di punta progettati specificamente per grandi parapendii elettrici multirotore, grandi VTOL agricoli collegati e UAV. Utilizzato per la fotografia aerea, la mappatura, il parapendio elettrico, l'irrorazione agricola, il rilevamento o qualsiasi altra via di mezzo in cui sono richiesti sistemi di propulsione professionali di livello industriale. Questo tipo di motore è realizzato con componenti di livello industriale, è per l'ottocottero esacottero multirotore a lungo tempo di volo per il drone legato a lungo tempo di volo.

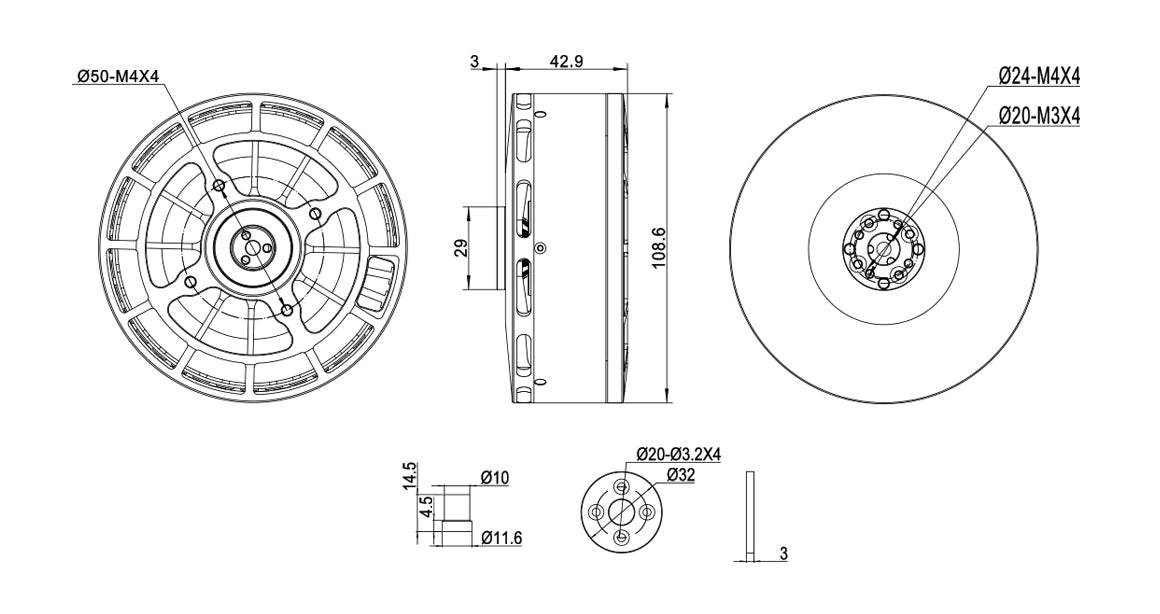

Disegno e fori di montaggio![MAD M20 MiNi IPE Drone Motor, Taiwan-made anti-corrosive motor with IP35 protection and dimensions D108.6mm x 45.9mm.](https://rcdrone.top/cdn/shop/files/MAD-M20-MINI---03.webp?v=1718014540)

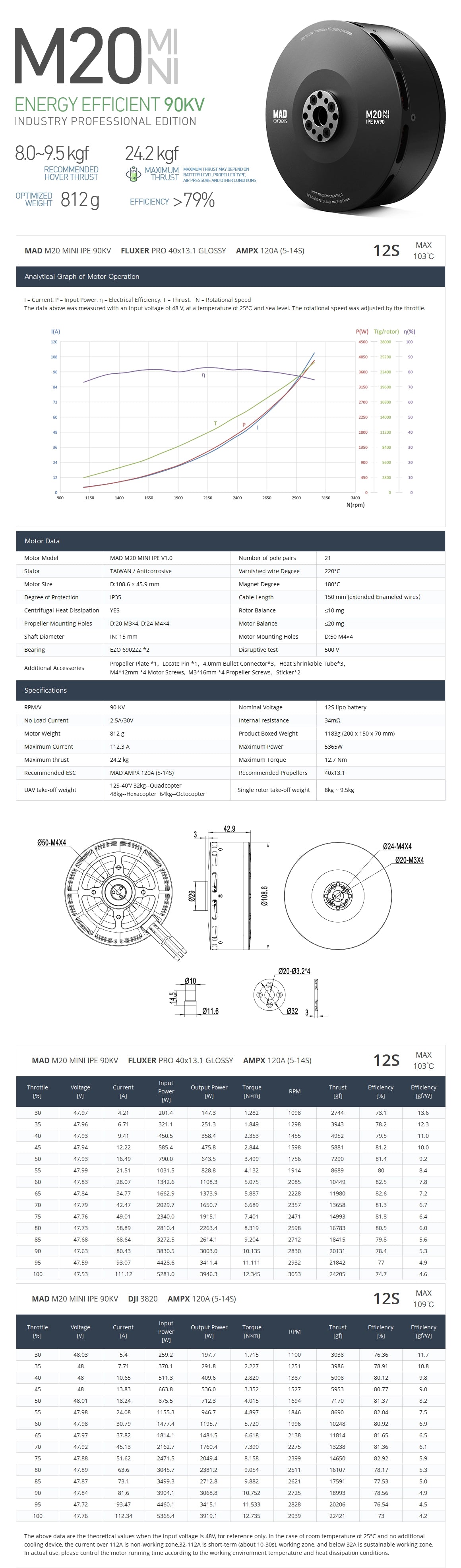

![MAD M20 MiNi IPE Drone Motor, Robust drone motor for high-performance applications, ideal for mini IPE drone use.](https://rcdrone.top/cdn/shop/files/KV90-M20MINI.webp?v=1718014585)

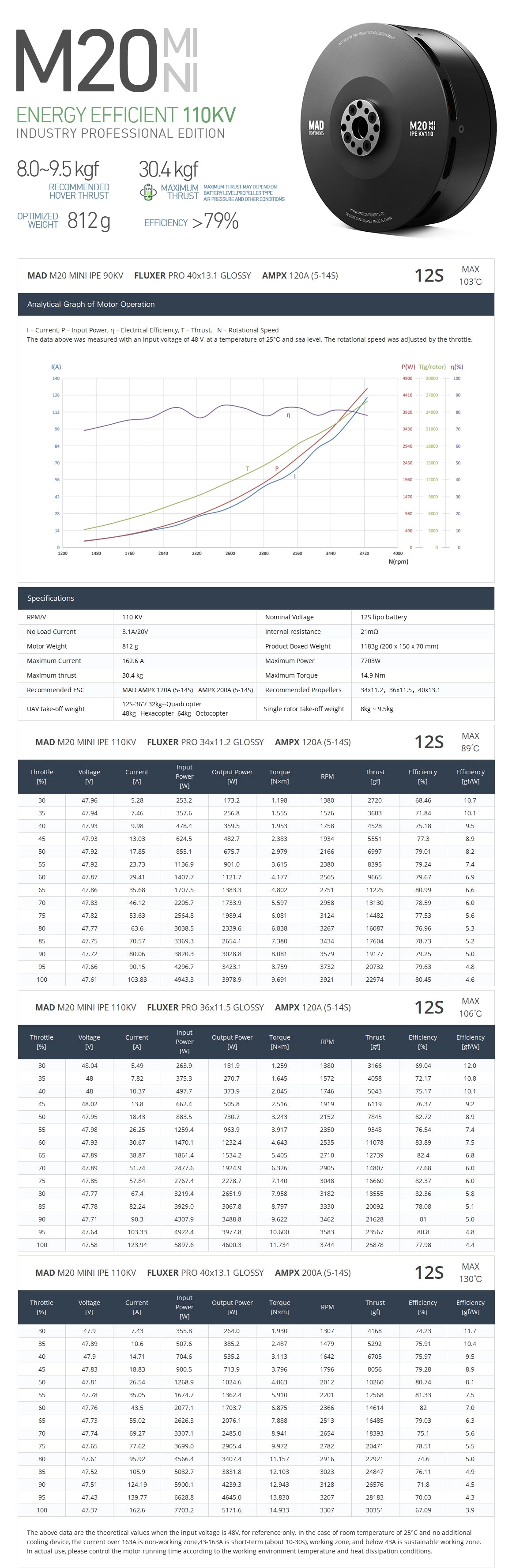

![MAD M20 MiNi IPE Drone Motor, Compatible with 12S LiPo batteries, producing 7703W max power and 30.4kg thrust.](https://rcdrone.top/cdn/shop/files/KV110-M20MINI.webp?v=1718014624)
![MAD M20 MiNi IPE Drone Motor, Compact MAD M20 IPE drone motor with KV900 specs and swappable parts, reaching 3000 RPM.](http://rcdrone.top/cdn/shop/files/Scbdd8ce0a1424bf4a6a989ebe7da5148w.webp?v=1717939614&width=1445)
![MAD M20 MiNi IPE Drone Motor](http://rcdrone.top/cdn/shop/files/Sab0982f586224c80915bae0846abb9941.webp?v=1717939614&width=1445)
![MAD M20 MiNi IPE Drone Motor, MAD M20 Mini IPE drone motor made in Poland, component manufactured in China.](http://rcdrone.top/cdn/shop/files/S720bc1d8b8904a3e936cdd5325366699k.webp?v=1717939613&width=1445)
![MAD M20 MiNi IPE Drone Motor, High-performance motor for aerial photography and videography.](http://rcdrone.top/cdn/shop/files/S9cd034661b1d4e91904054d4ca768291H.webp?v=1717939613&width=1445)
![MAD M20 MiNi IPE Drone Motor, High-performance drone motor with KV900 components, made by Roland in China.](http://rcdrone.top/cdn/shop/files/S84f05d03790541b3ab867ff1d2320f49U.webp?v=1717939613&width=1445)
