5008 poiché il primo motore è stato progettato e sviluppato da MAD EU nel 2015, il risultato non ha mai lasciato delusi il progettista e l'utente del motore. È il motore più efficiente dotato di elica da 18-20 pollici, la migliore opzione per il multirotore che necessita di 1-2 kg/rotore. È ampiamente utilizzato per l'ispezione a lungo raggio di droni mappatura rilevamento droni drone quadcopter hexcopter mulitirotor.
Specifiche del motore del drone MAD 5008 EEE V2.0
Specifica
Modello motore
MAD 5008 EEE V2.0
Numero di coppie polari
14
Statore
Anticorrosivo
Grado Filo Verniciato
180°C
Taglia motore
D:56 × 30,7 mm
Grado magnetico
150°C
Grado di protezione
Protezione dalla pioggia
Lunghezza cavo
150 mm 16# Awg (nero) silicone
Dissipazione del calore centrifuga
Indipendente
Bilanciamento rotore
≤5 mg
Fori di montaggio dell'elica
D:12 M3×2, D:18 M3×2
Bilanciamento motore
≤10 mg
Diametro albero
IN: 5 mm

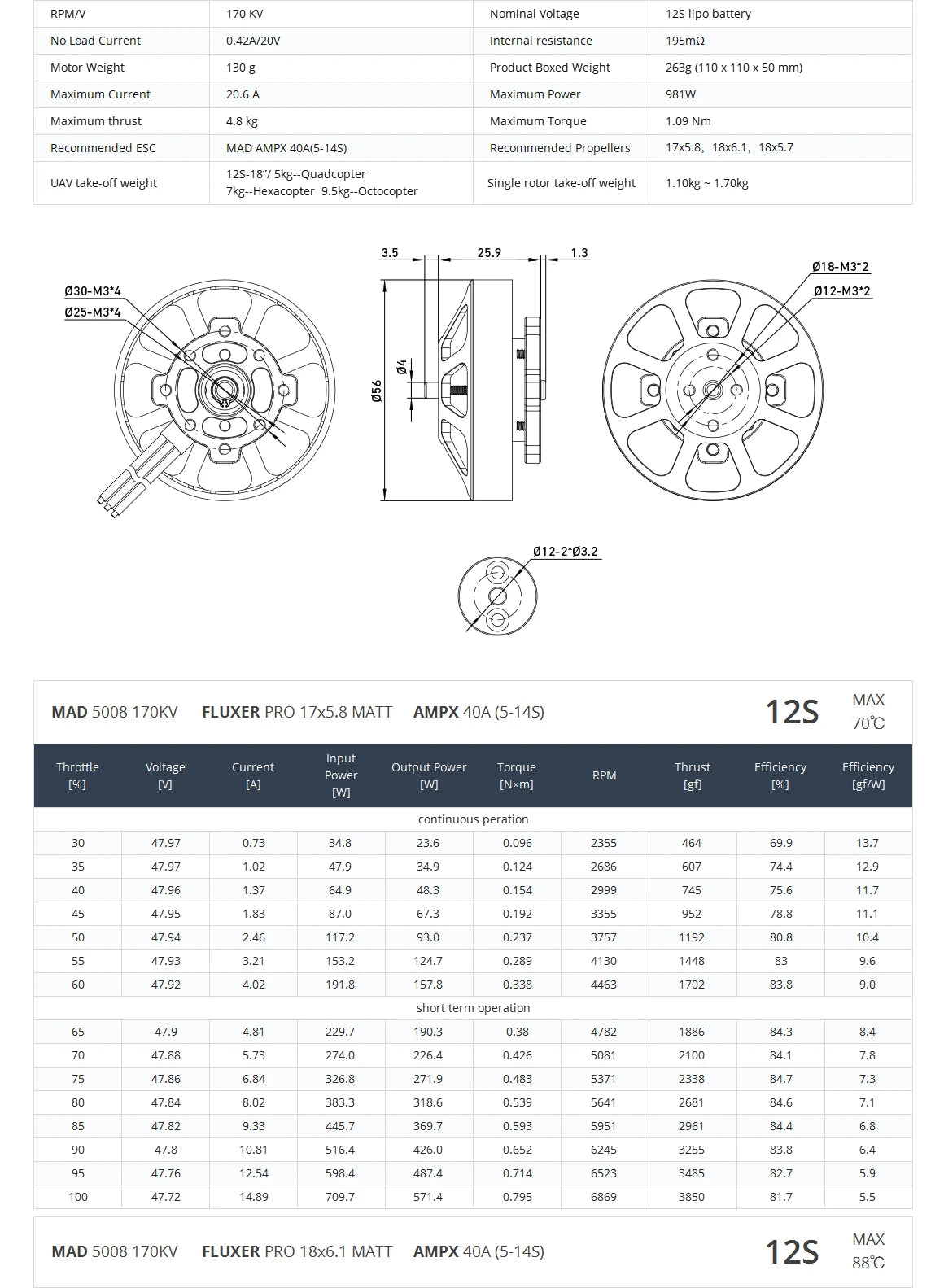

Fori di montaggio motore
D:25 M3×4, D:30 M3×4
Cuscinetto
EZO 685ZZ*1 / 695ZZ*1
Test di disturbo
500 V
Dati motore MAD 5008 EEE V2.0
Dati motore
Modello motore
MAD 5008 EEE V2.0
Numero di coppie polari
Statore
TAIWAN / Anticorrosivo
Grado filo verniciato
Dimensione motore
D:56 × 30,7 mm
Grado magnetico
Grado di protezione
Protezione dalla pioggia
Lunghezza cavo
Dissipazione del calore centrifuga
Indipendente
Bilanciamento rotore
Fori di montaggio dell'elica
D:12 M3×2, D:18 M3×2
Bilanciamento motore
Diametro albero
IN: 5 mm
Fori di montaggio motore
Cuscinetto
EZO 685ZZ1 / 695ZZ1
Test di disturbo
Accessori aggiuntivi
Piatta dell'elica 1, Anello adattatore Ø4-6 1, 3.Connettore a proiettile da 5 mm3, tubo termoretraibile3, M3*8mm 4 viti motore, M310 mm 2 viti elica, adesivo2

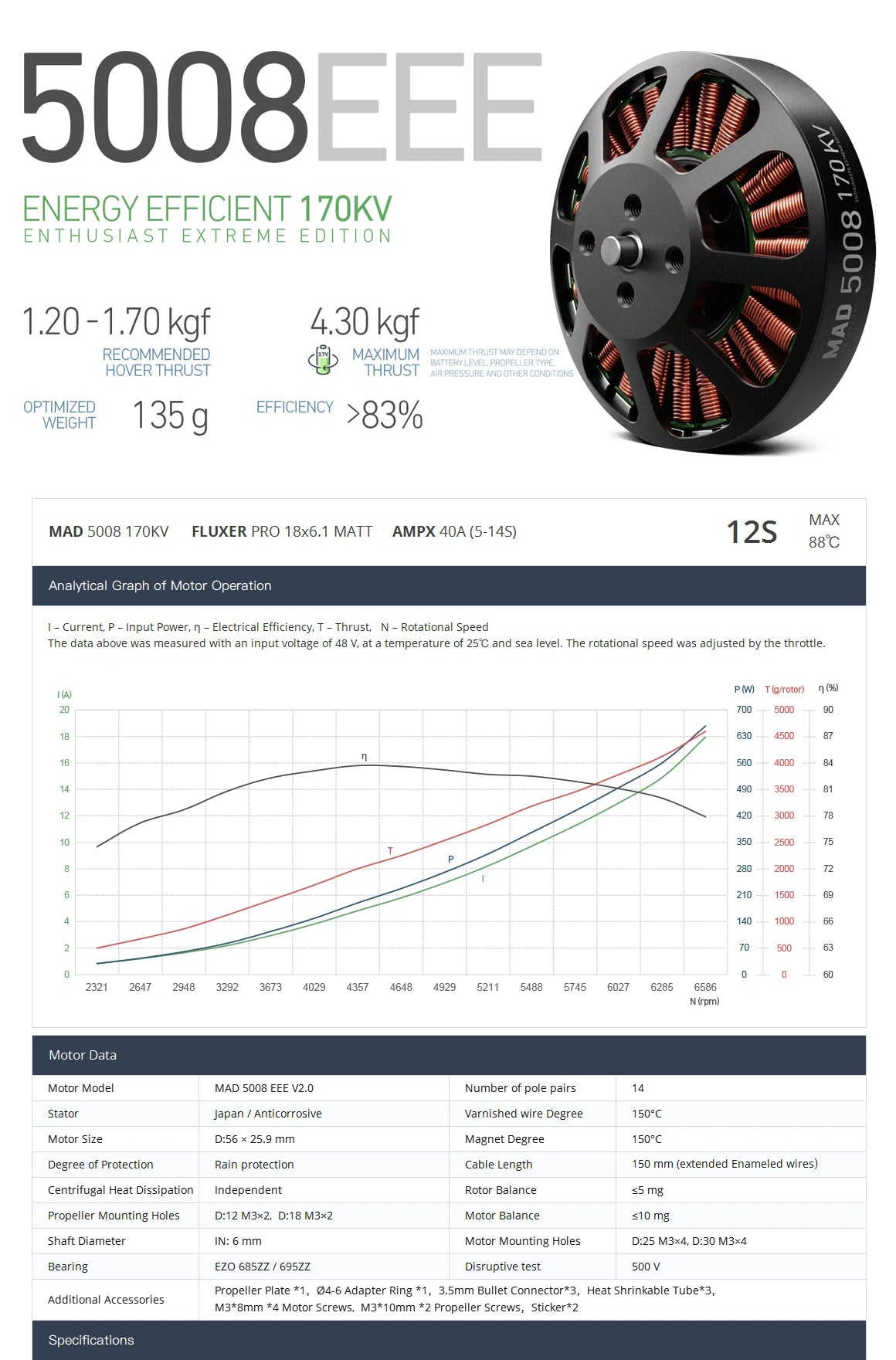

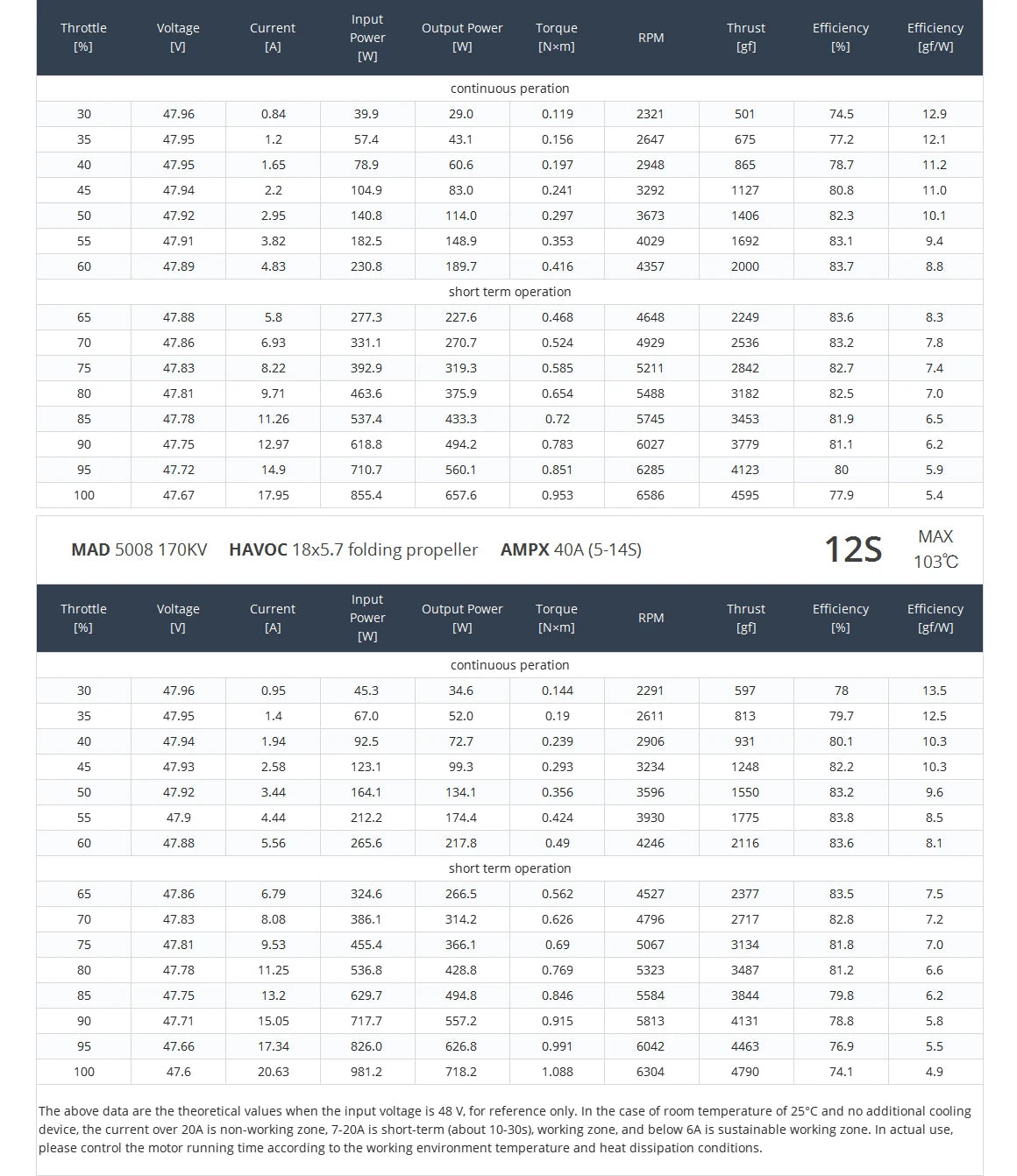

MAD 5008 EEE V2.0 170KV
Specifiche
Giri/min.
170 KV
Tensione nominale
Batteria lipo 12S
Corrente a vuoto
0,42 A/20 V
Resistenza interna
195mΩ
Peso motore
130 g
Peso del prodotto nella scatola
293 g (110 x 110 x 50 mm)
Corrente massima
20,6 A
Potenza massima
981W
Spinta massima
4,8 kg
Coppia massima
1,09 Nm
ESC consigliato
MAD AMPX 40A (5-14S) Alta Tensione
Eliche consigliate
17x5,8, 18x6,1, 18x5,7
Peso dell'UAV al decollo
12S-18"/7kg--Quadricottero
10,5 kg--Esacottero 14 kg--Ottocottero
Peso al decollo singolo rotore
1,5 kg ~ 2 kg

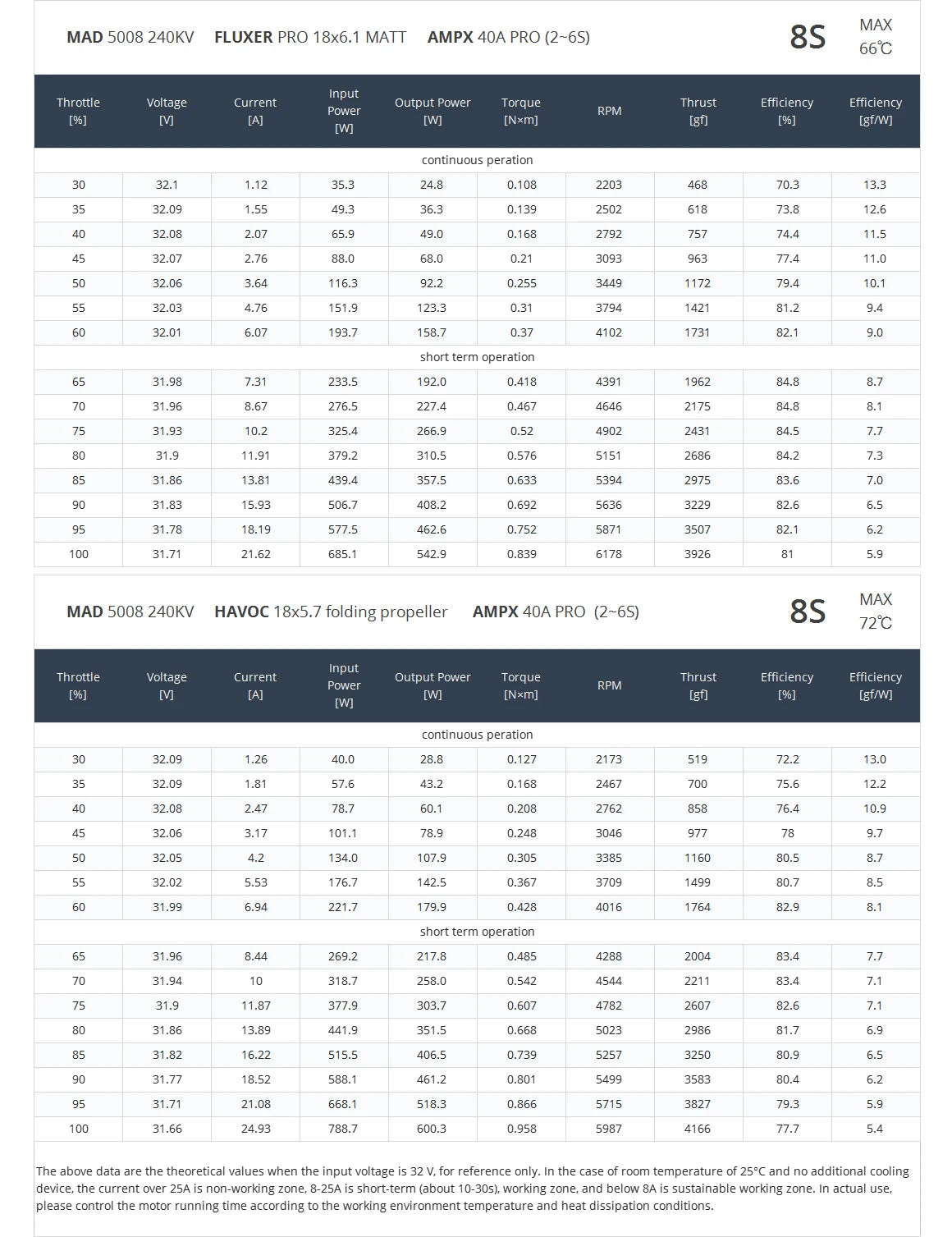

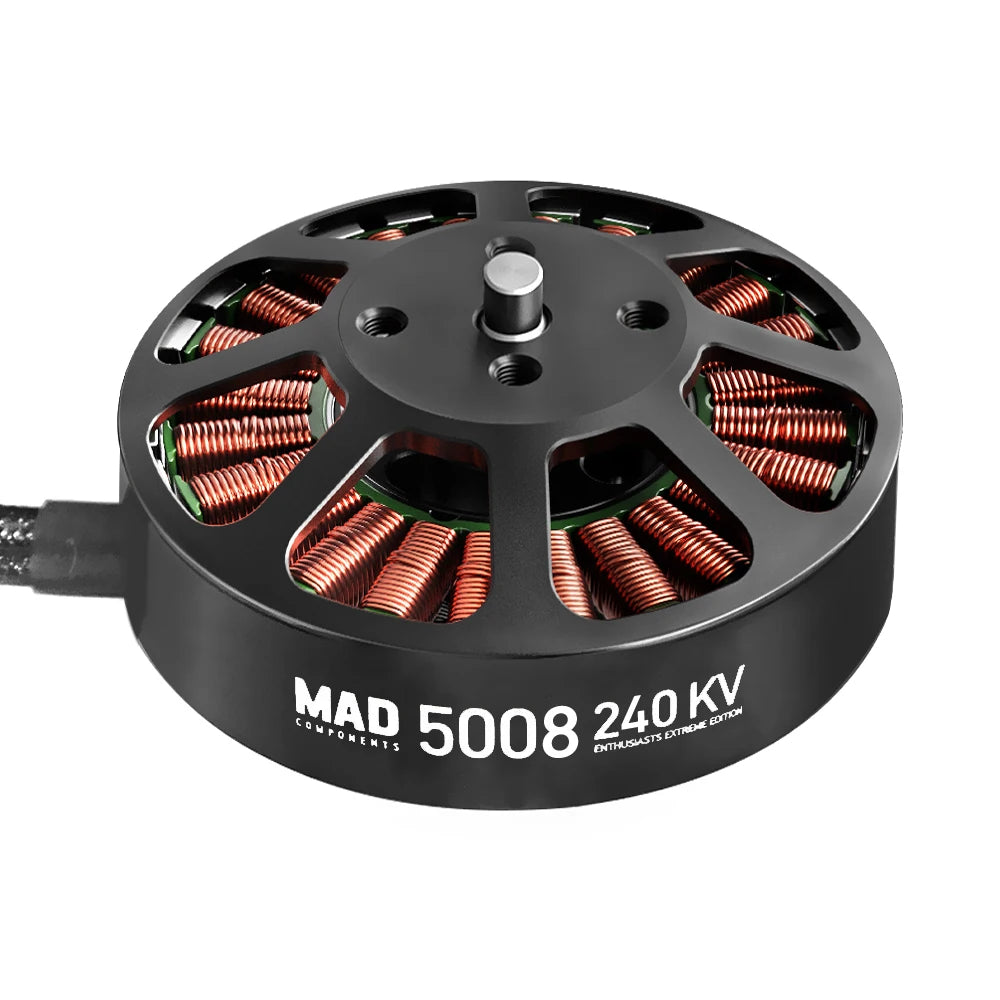

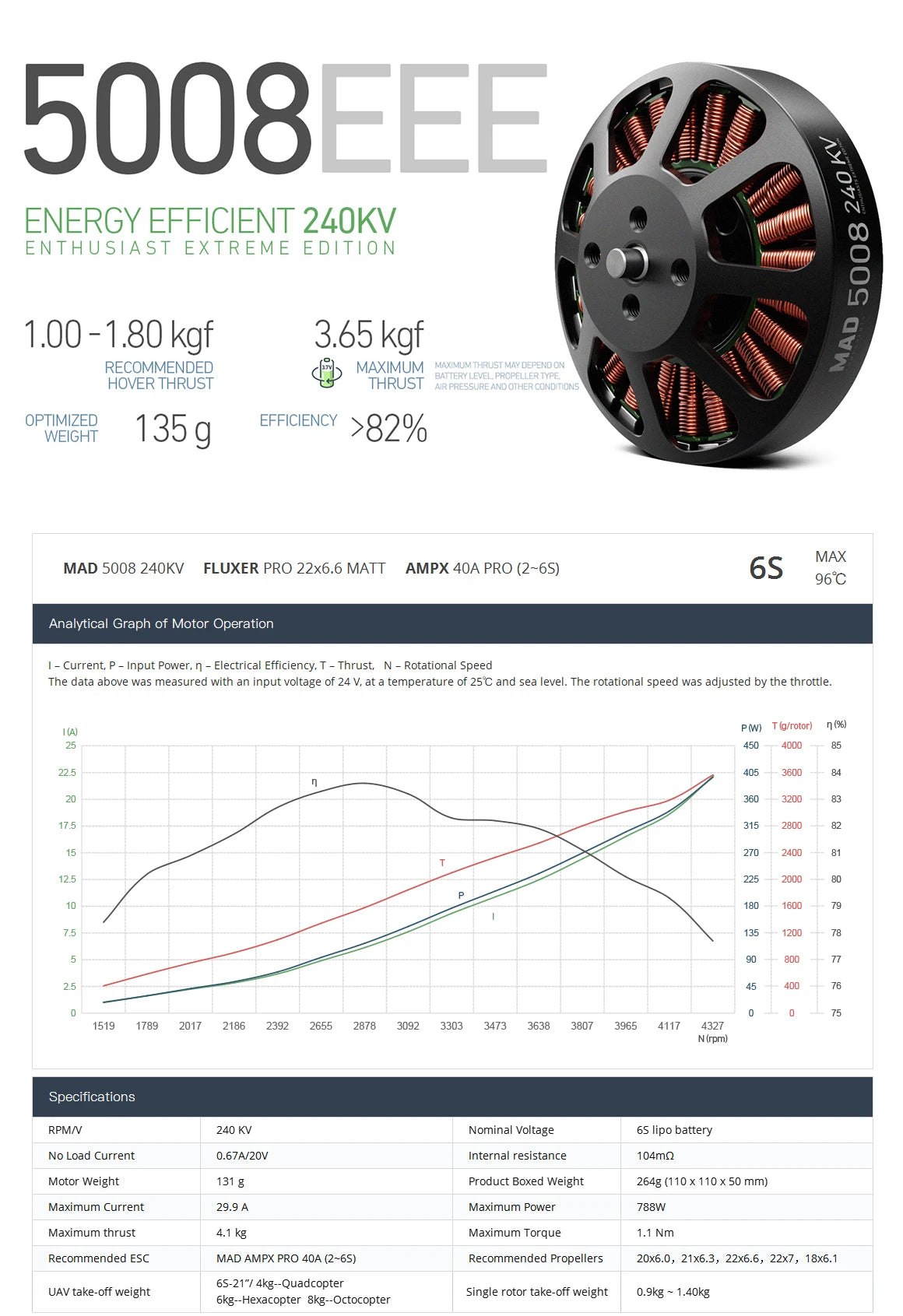

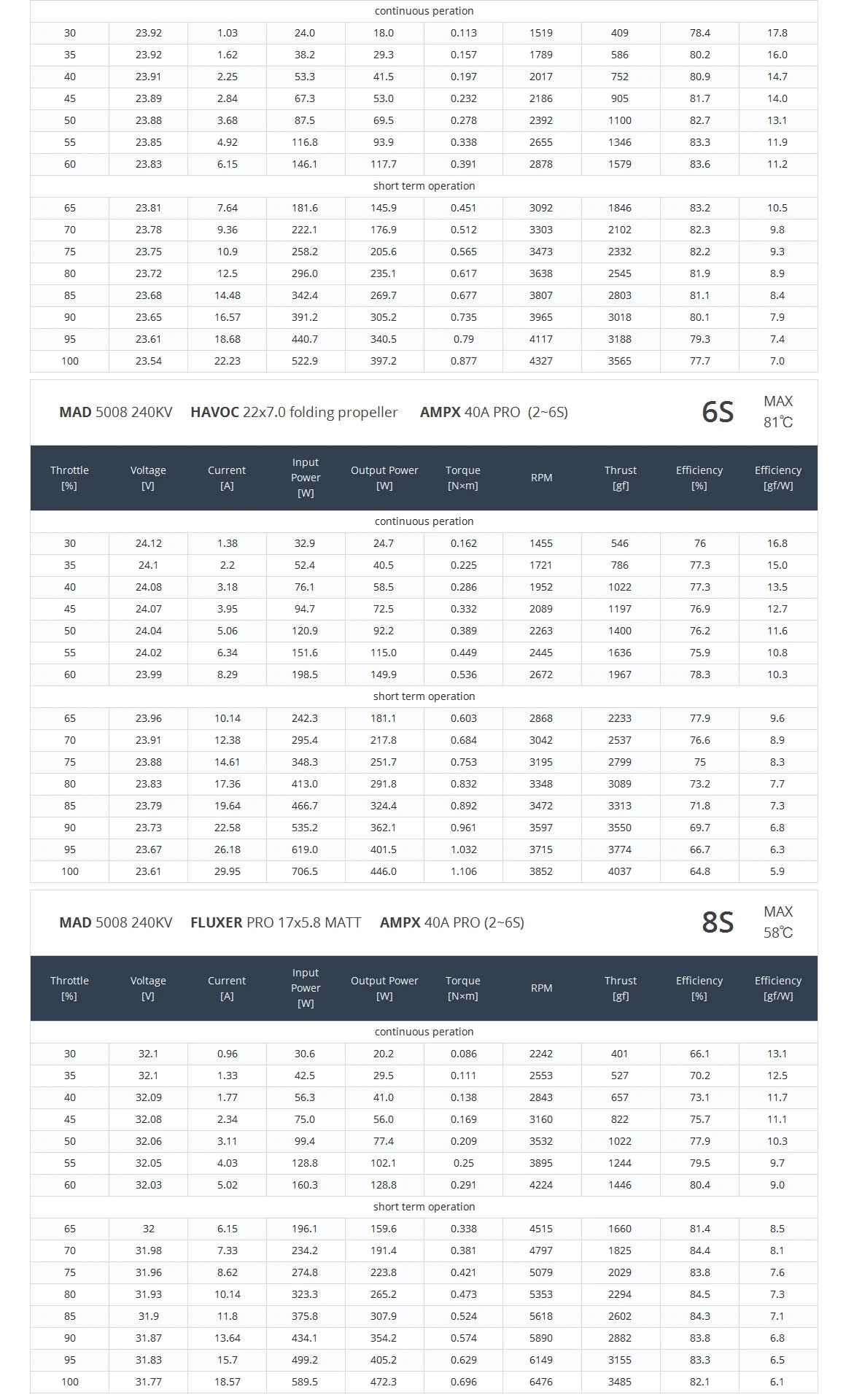

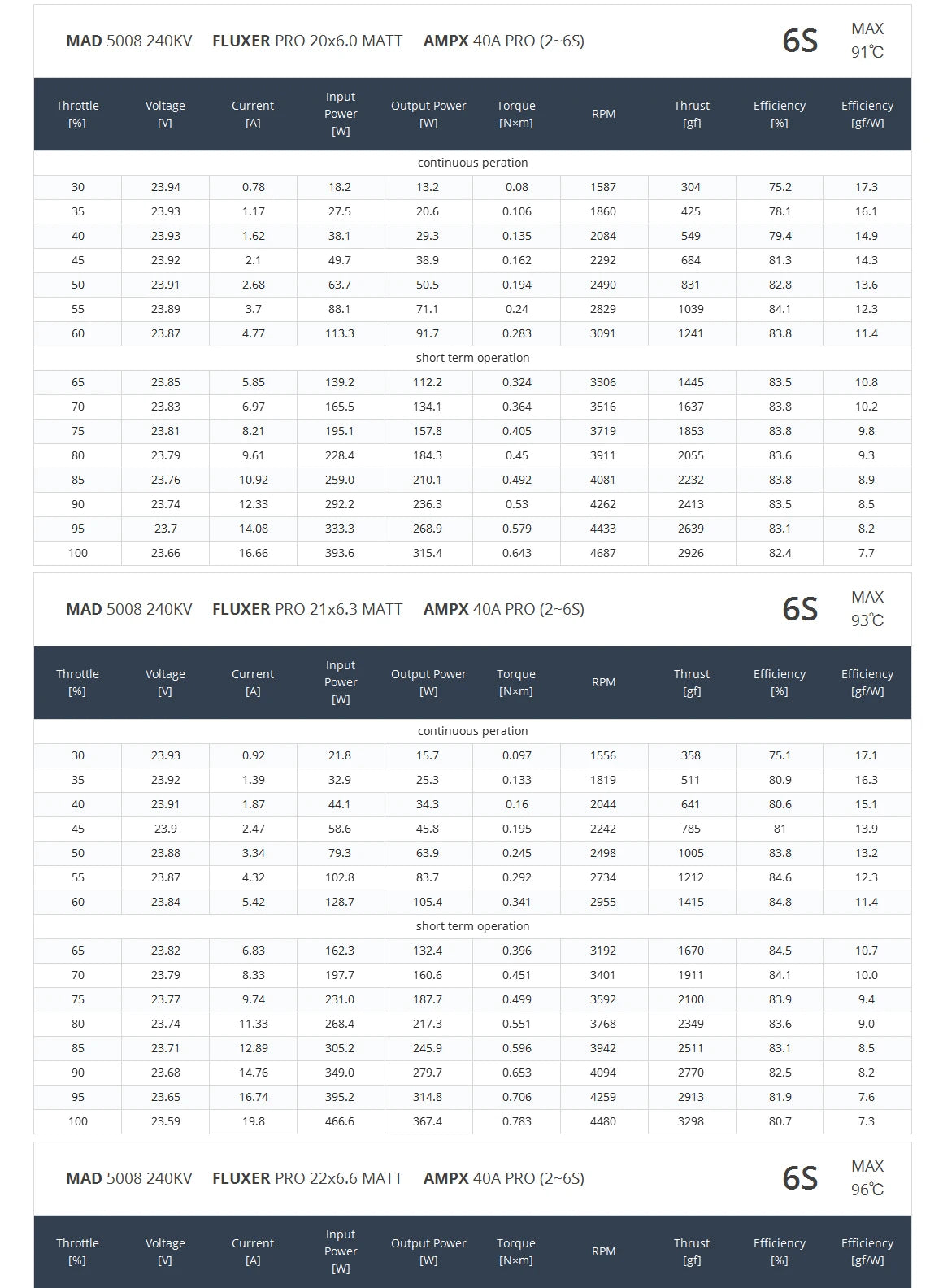

MAD 5008 EEE 240KV
Specifiche
Giri/min.
240KV
Tensione nominale
Batteria lipo 6S
Corrente a vuoto
0,67 A/20 V
Resistenza interna
104mΩ
Peso motore
131 g
Peso del prodotto nella scatola
294 g (110 x 110 x 50 mm)
Corrente massima
29,9 A
Potenza massima
788W
Spinta massima
4,1 kg
Coppia massima
1,1 Nm
ESC consigliato
MAD AMPX PRO 40A (2~6S)
Eliche consigliate
20x6,0, 21x6,3, 22x6,6, 22x7,0, 18x6,1
Peso dell'UAV al decollo
6S-21"/5kg--Quadricottero
7.5 kg--Esacottero 10 kg--Octocopter
Peso al decollo singolo rotore
1kg ~ 2kg

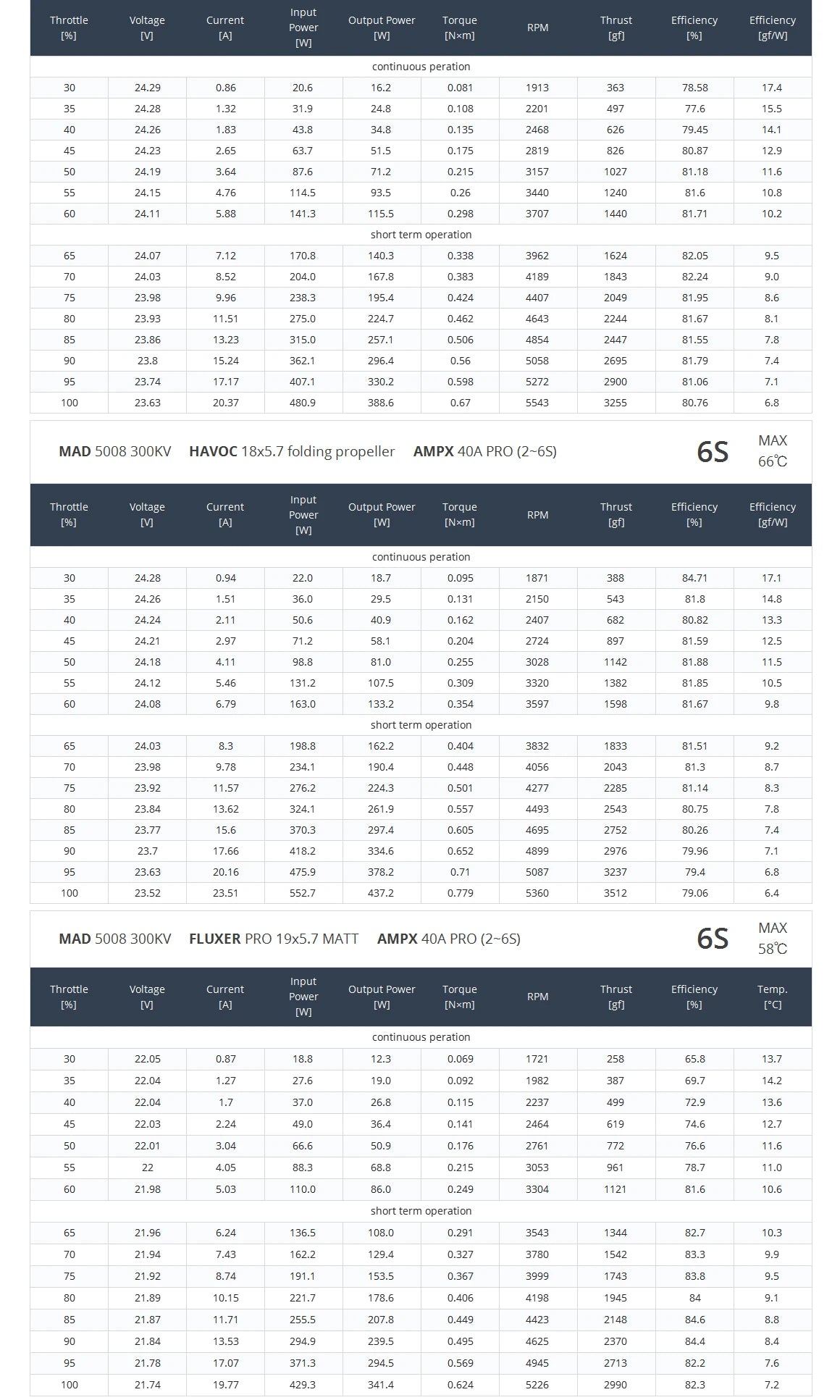

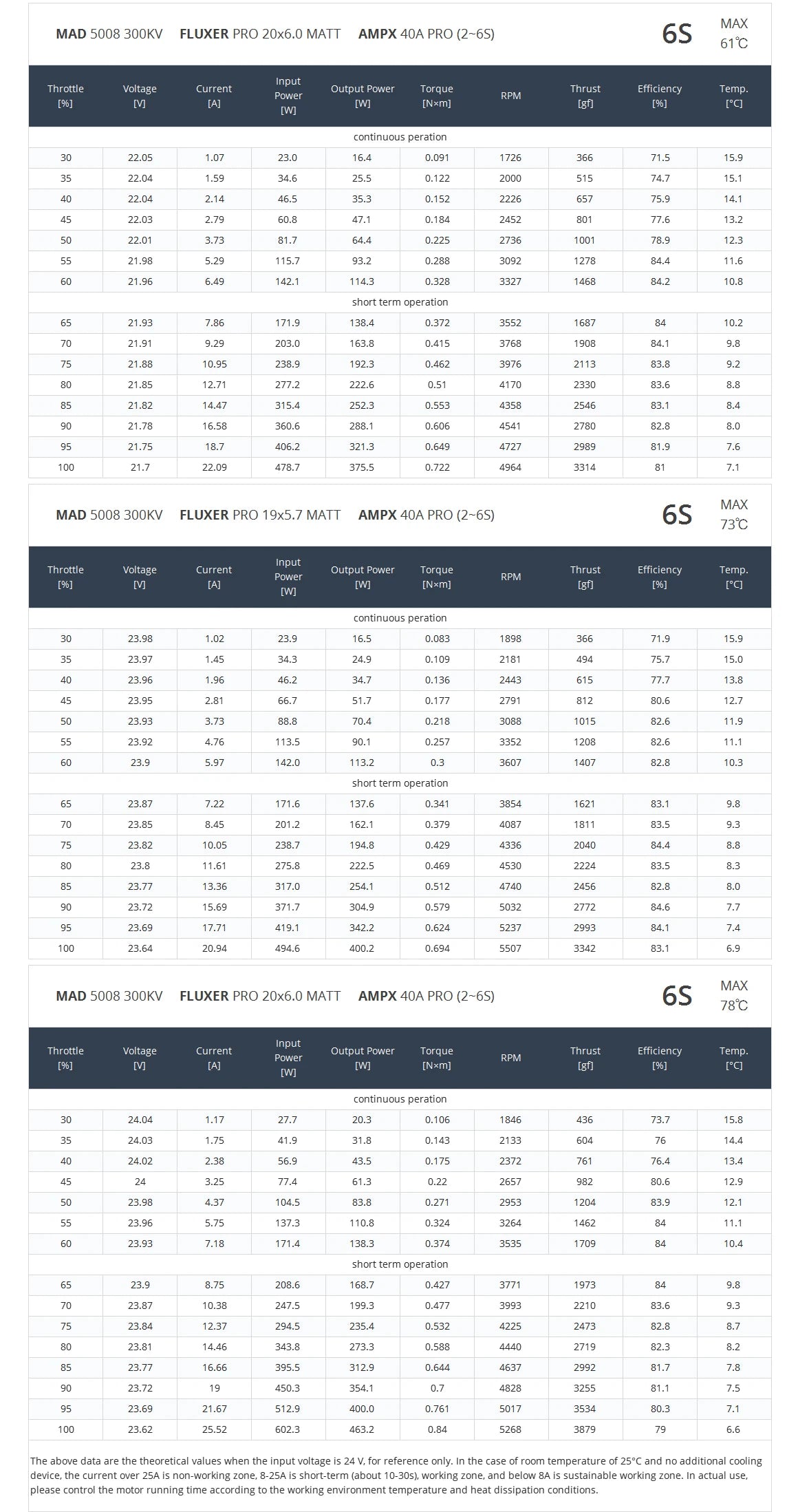

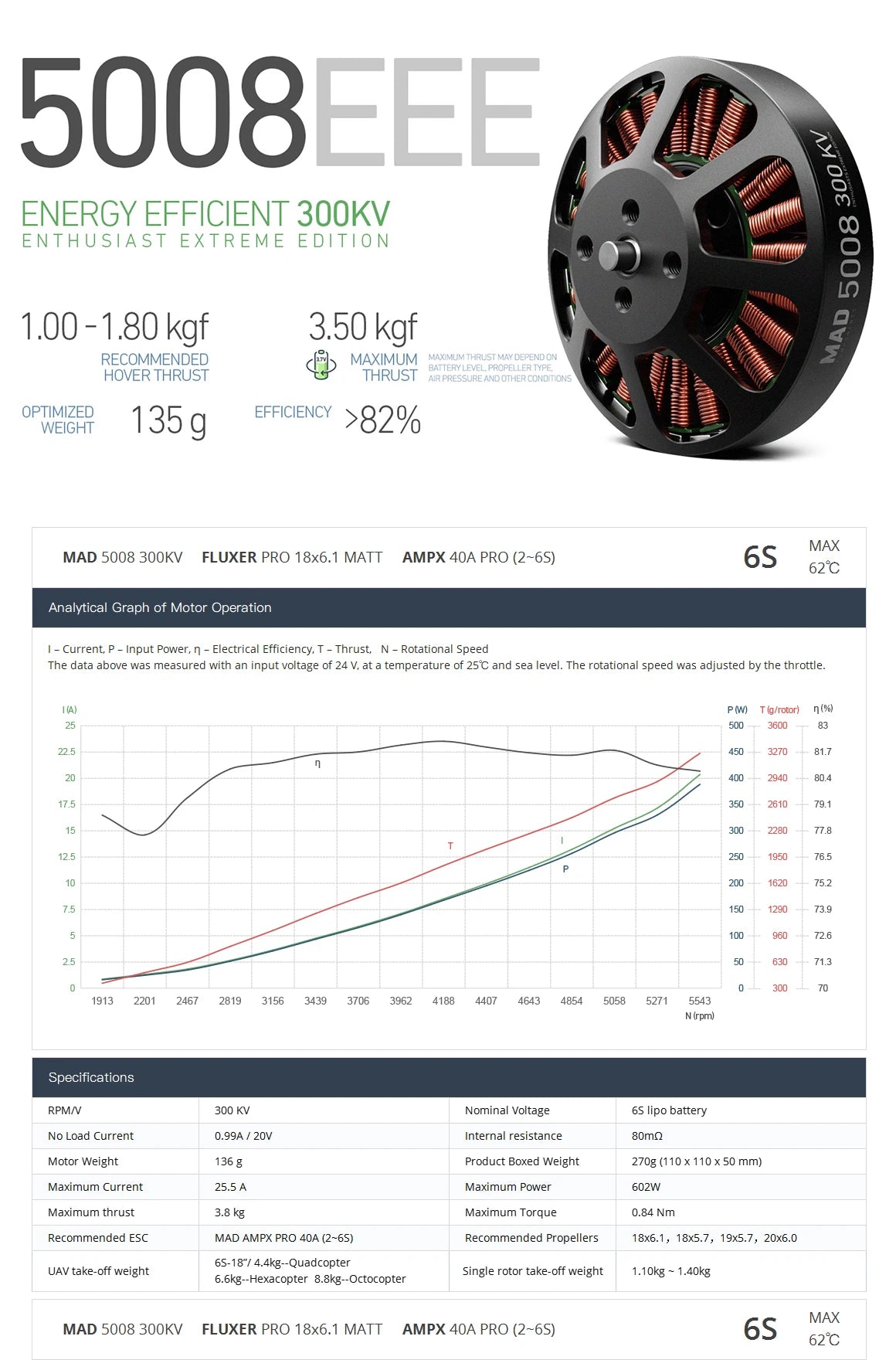

MAD 5008 EEE 300KV
Specifiche
Giri/min.
300 KV
Tensione nominale
Batteria lipo 6S
Corrente a vuoto
0,99 A/20 V
Resistenza interna
80mΩ
Peso motore
127 g
Peso del prodotto nella scatola
290 g (110 x 110 x 50 mm)
Corrente massima
25,5 A
Potenza massima
602W
Spinta massima
3,8 kg
Coppia massima
0,84 Nm
ESC consigliato
MAD AMPX PRO 40A (2~6S)
Eliche consigliate
18x6.1, 18x5.7, 19x5.7, 20x6.0
Peso dell'UAV al decollo
6S-18"/5kg--Quadricottero
7,5 kg--Esacottero 10 kg--Ottocottero
Peso al decollo singolo rotore
1kg ~ 2kg

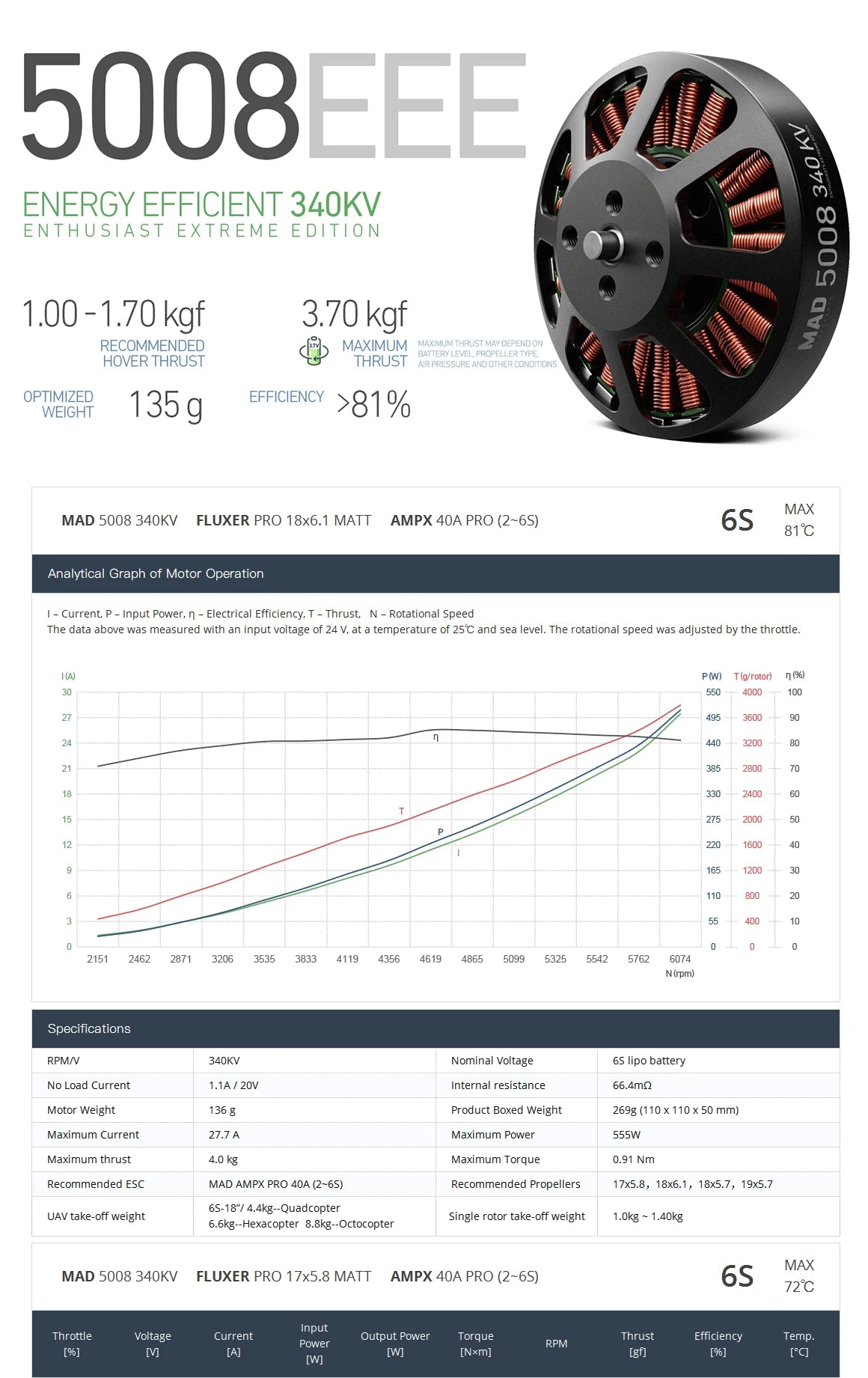

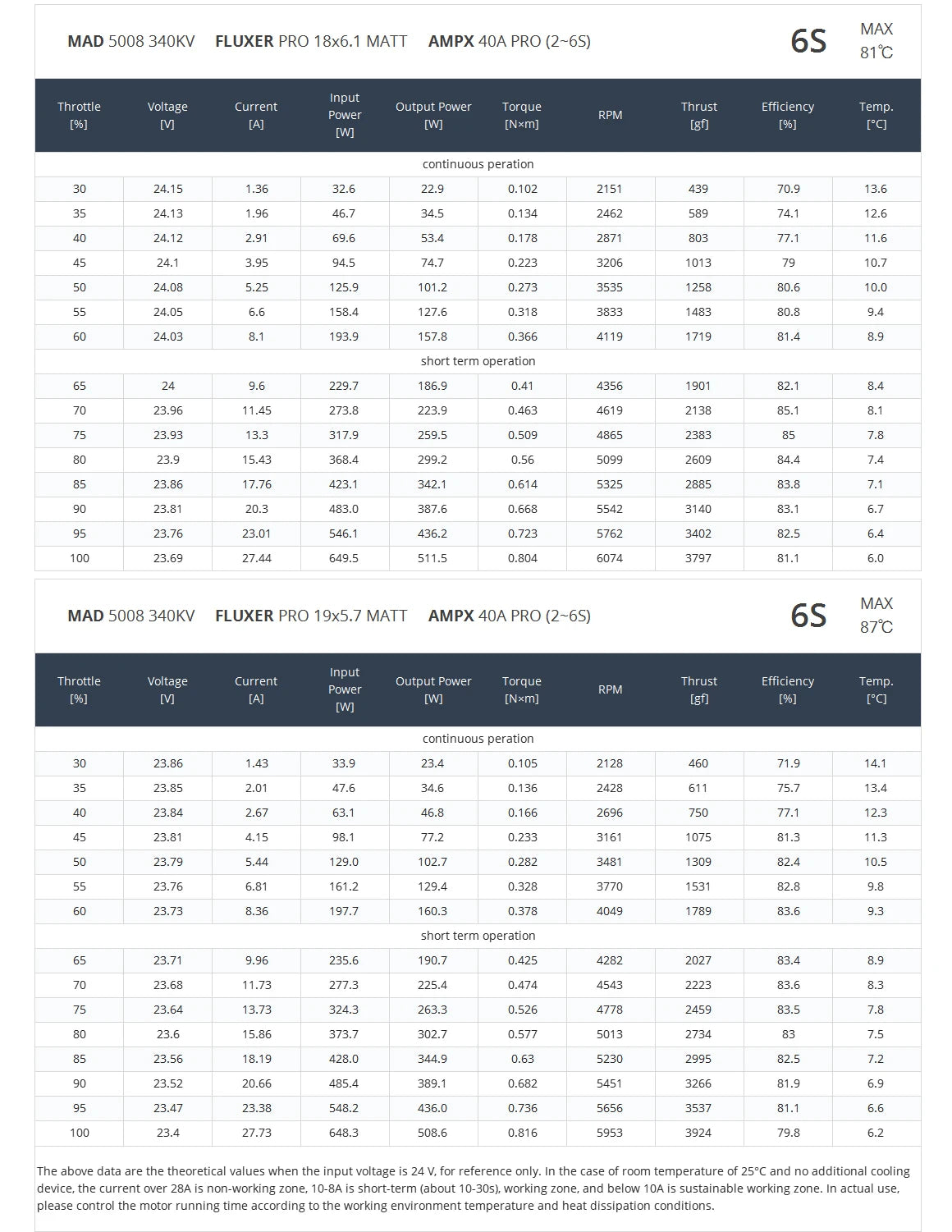

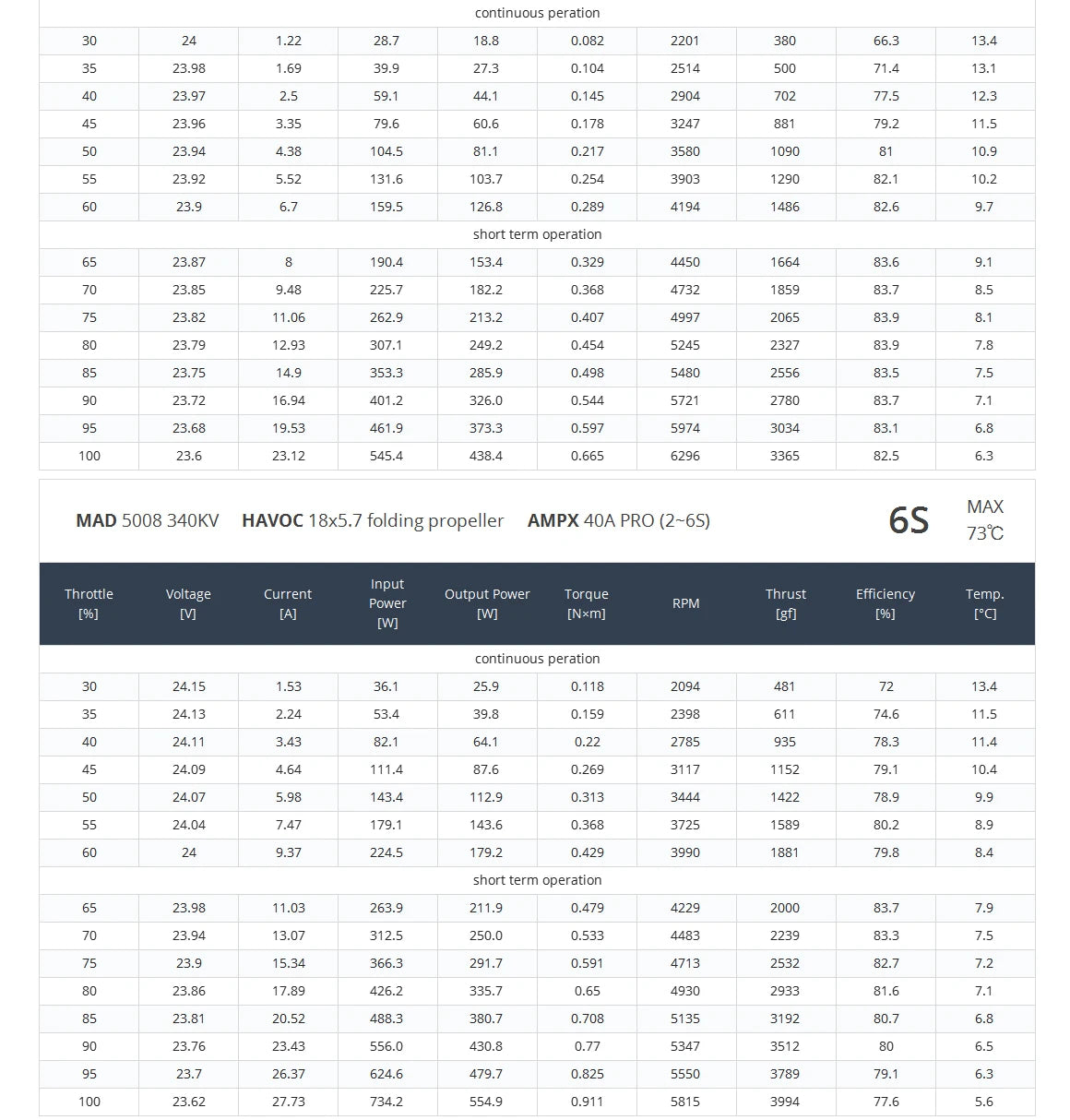

MAD 5008 EEE 340KV
Specifiche
Giri/min./V
340KV
Tensione nominale
Batteria lipo 6S
Corrente a vuoto
1,1 A/20 V
Resistenza interna
66,4 mΩ
Peso motore
127 g
Peso del prodotto nella scatola
290 g (110 x 110 x 50 mm)
Corrente massima
27,7 A
Potenza massima
734W
Spinta massima
4,0 kg
Coppia massima
0,91 Nm
ESC consigliato
MAD AMPX PRO 40A (2~6S)
Eliche consigliate
17x5.8, 18x6.1, 18x5.7, 19x5.7
Peso dell'UAV al decollo
6S-18"/6kg--Quadricottero
9 kg--Esacottero 12 kg--Ottocottero
Peso al decollo singolo rotore
1,5 kg ~ 2 kg

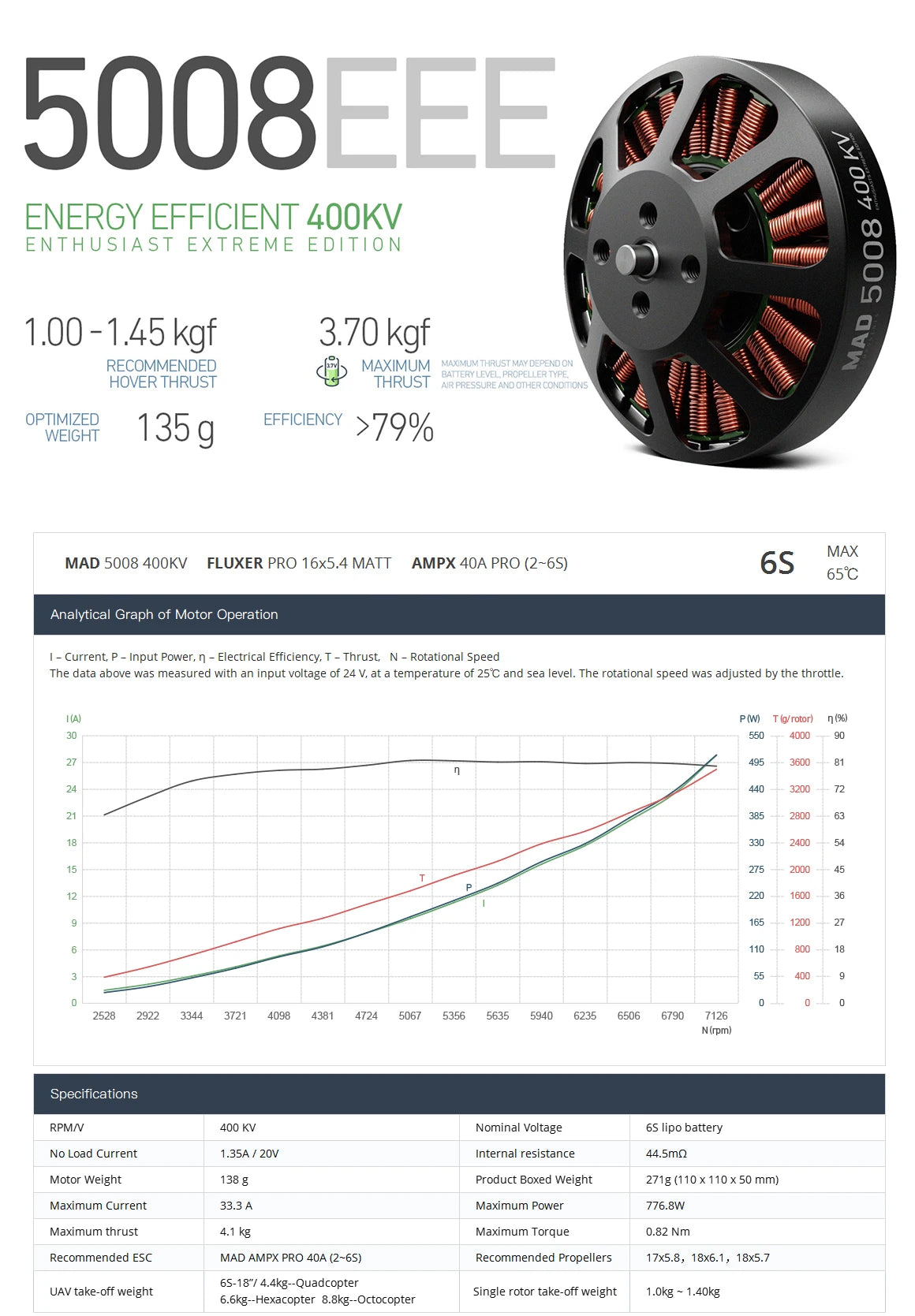

MAD 5008 EEE 400KV
Specifiche
Giri/min
400 KV
Tensione nominale
Batteria lipo 6S
Corrente a vuoto
1,35 A/20 V
Resistenza interna
44,5 mΩ
Peso motore
138 g
Peso del prodotto nella scatola
301 g (110 x 110 x 50 mm)
Corrente massima
33,3 A
Potenza massima
776,8 W
Spinta massima
4,1 kg
Coppia massima
0,82 Nm
ESC consigliato
MAD AMPX PRO 40A (2~6S)
Eliche consigliate
16x5,4, 17x5,8
Peso dell'UAV al decollo
6S-17"/7kg--Quadricottero
10,5 kg--Esacottero 14 kg--Ottocottero
Peso al decollo singolo rotore
1,5 kg ~ 2 kg
Motore drone MAD 5008 EEE per volo di resistenza
Il MAD 5008 è progettato per trasportare carichi utili di 700–2500 g per rotore, con elica in carbonio da 15-22 ". Supporta 6S~12S. La spinta massima del singolo rotore è fino a 3880 g, il motore dell'unità pesa solo 130 g. Design della versione con riduzione EEE, peso ridotto al minimo, efficienza ottimizzata e tempo di volo esteso.
