RadioLink TS100 v2.0 Mini M10N Modulo GPS – GNSS a Tripla Frequenza con Doppia Anti-Interferenza e Precisione di 50cm

Panoramica

Il RadioLink TS100 v2.0 è un modulo M10N GNSS compatto e avanzato progettato per UAV ad alte prestazioni e droni da corsa. Alimentato dal chip Ublox M10050, offre supporto a tripla frequenza (banda L1 per GPS, Galileo, GLONASS e Beidou), garantendo un'accuratezza di posizionamento in tempo reale di 50 cm. A differenza del suo predecessore (TS100 v1.0 basato su M8N), il TS100 v2.0 offre una compatibilità multi-costellazione migliorata, GNSS a modalità quadrupla e un tasso di aggiornamento di 20Hz, rendendolo ideale per la navigazione precisa anche in ambienti soggetti a interferenze come i canyon urbani o scenari di trasmissione di immagini ad alta potenza.

---

Caratteristiche principali

• Chip GNSS M10N (Ublox M10050)
  Offre una sensibilità e un'accuratezza di posizionamento superiori rispetto alla precedente versione M8N.

• Supporto Triple-Frequenza, Quad-Costellazione
  Supporta BD1, GPS L1, Galileo E1, GLONASS G1 con bande triple-frequenza:
  1561±1MHz, 1575±1MHz, 1602–1610MHz.

• Tecnologia Dual Anti-Interferenza

  • De-interferenza: attenuazione di 78dB tramite filtro SAWF a due stadi Murata elimina le interferenze fuori banda.

  • Protezione in banda: LNA lineare ad alta prestazione (-3dBm punto di compressione 1dB) riduce le interferenze in banda.

• Alta Prestazione e Affidabilità

  • Precisione di 50 cm (modalità quad), 250 cm (modalità singola)

  • Acquisisce 20 satelliti in 6 secondi

  • Capacità di mantenimento della posizione in ambienti di valle o bloccati

  • Frequenza di aggiornamento di 20Hz garantisce risposta in tempo reale per voli ad alta velocità

• Hardware di Grado Industriale

  • Antena a chip ceramico ad alta guadagno 2.5dBi

  • Compasso geomagnetico integrato IST8310 (I2C)

  • Il matching pre-LNA a bassa perdita garantisce una forte cattura del segnale

• Adattamento Automatico del Protocollo
  Default NMEA, ma si commuta automaticamente per adattarsi al protocollo del controller di volo connesso (e.g., ArduPilot, PX4) e torna a NMEA se disconnesso.

• Design Compatto e Leggero per Droni da Corsa
  Si abbina perfettamente con il controller di volo Mini Pix, abilitando la Modalità Super Semplice per un'operazione adatta ai principianti.

---

Specifiche

---

Componenti Interni

• Chip GNSS Ublox M10050 (M10N)

• 2.5dBi Antenna Ceramica ad Alto Guadagno

• Compasso Geomagnetico IST8310

• Filtro Doppio Murata SAWF

• Pseudocapacitance per regolazione stabile del segnale

---

Definizione Cablaggio

Compatibile con Mini Pix controller di volo. Mappa automaticamente i segnali per GPS e compasso.

---

Scenari di Applicazione

• Droni da Corsa & Costruzioni FPV

• Quadricotteri Freestyle

• UAV Compatti in Ambienti Ricchi di Interferenze

• Formazione per Droni & Modalità Principiante (Modalità Super Semplice)

---

Lista di Imballaggio

---

Cosa c'è di Nuovo in TS100 v2.0 rispetto a TS100 v1.0 (M8N)



Dettagli

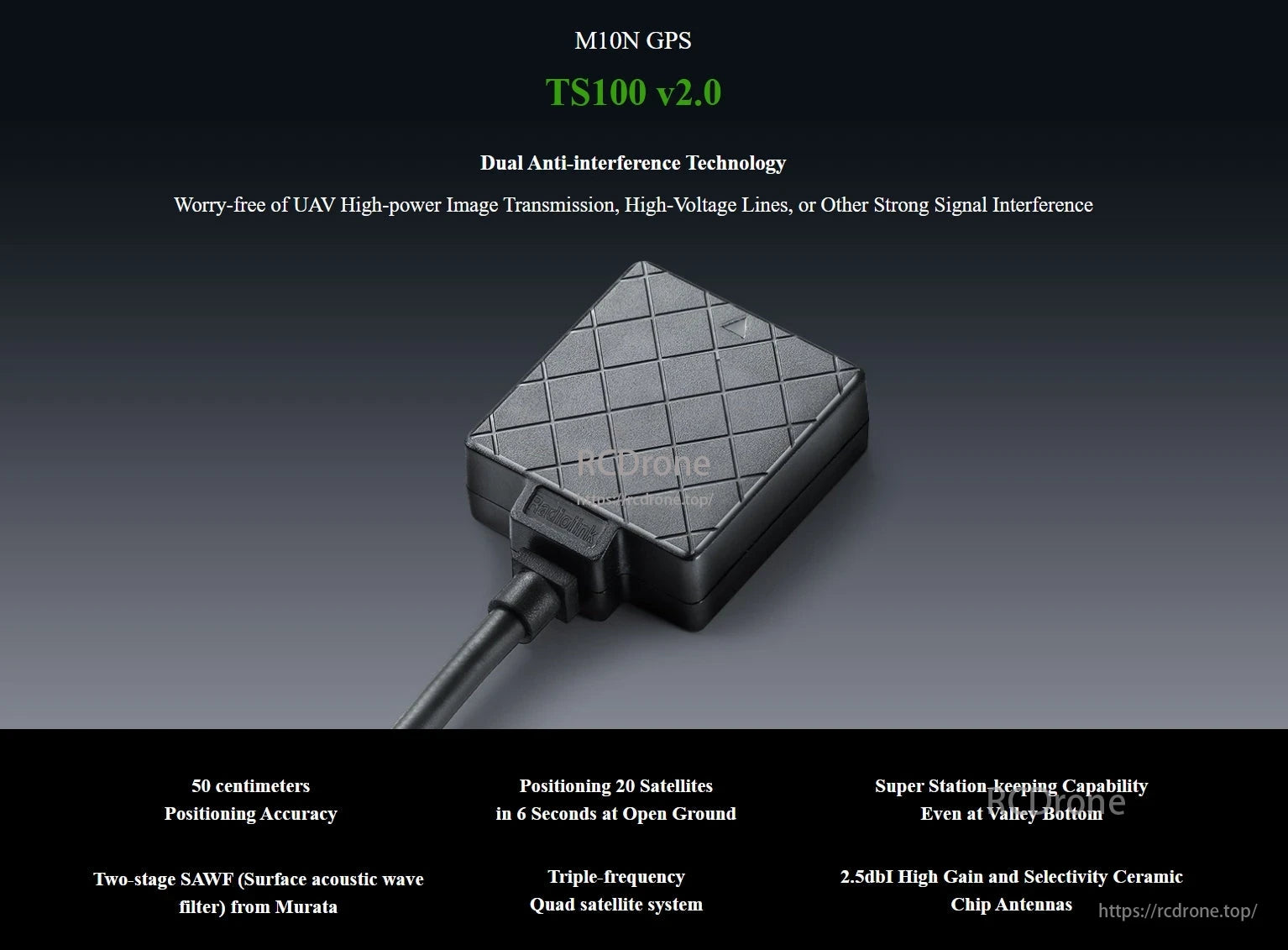

Il GPS Mini M10N offre doppia protezione contro le interferenze, precisione di 50 cm, traccia 20 satelliti in 6 secondi e dispone di antenne ceramiche ad alto guadagno per prestazioni affidabili.

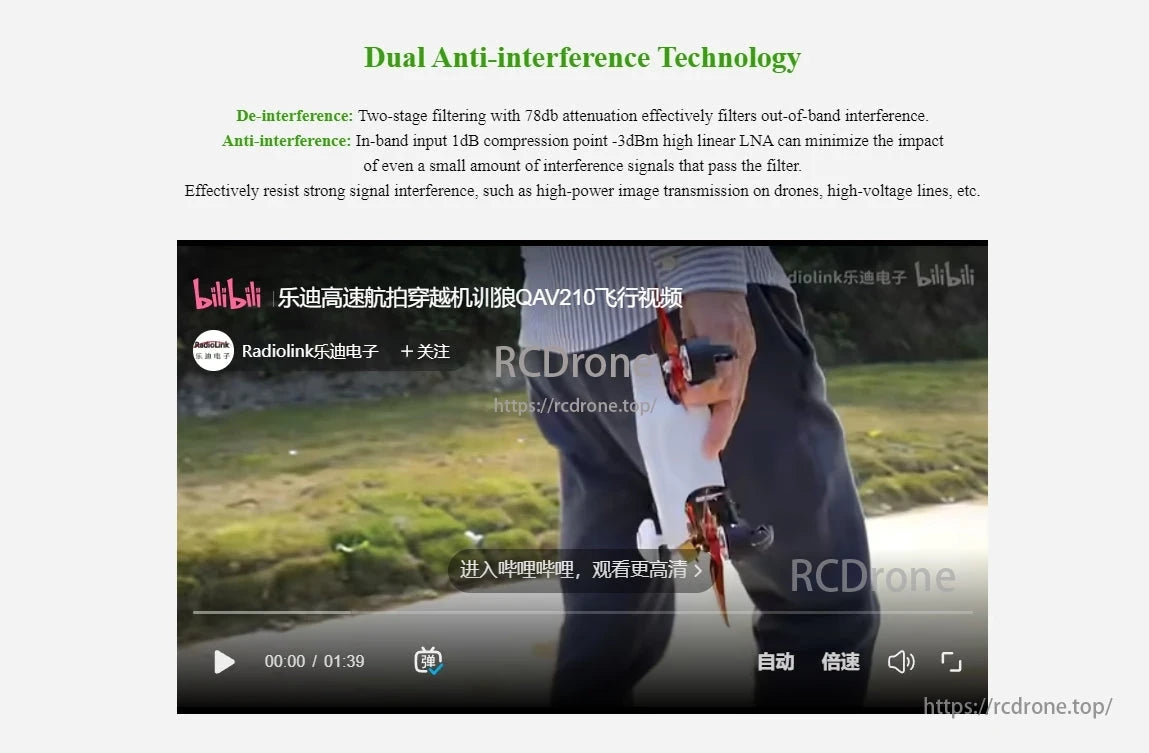

Tecnologia di doppia protezione contro le interferenze. De-interferenza: filtraggio a due stadi con attenuazione di 78dB. Anti-interferenza: punto di compressione in banda di ingresso 1dB -3dBm LNA lineare ad alta efficienza riduce al minimo l'impatto delle interferenze. Resiste a segnali forti.

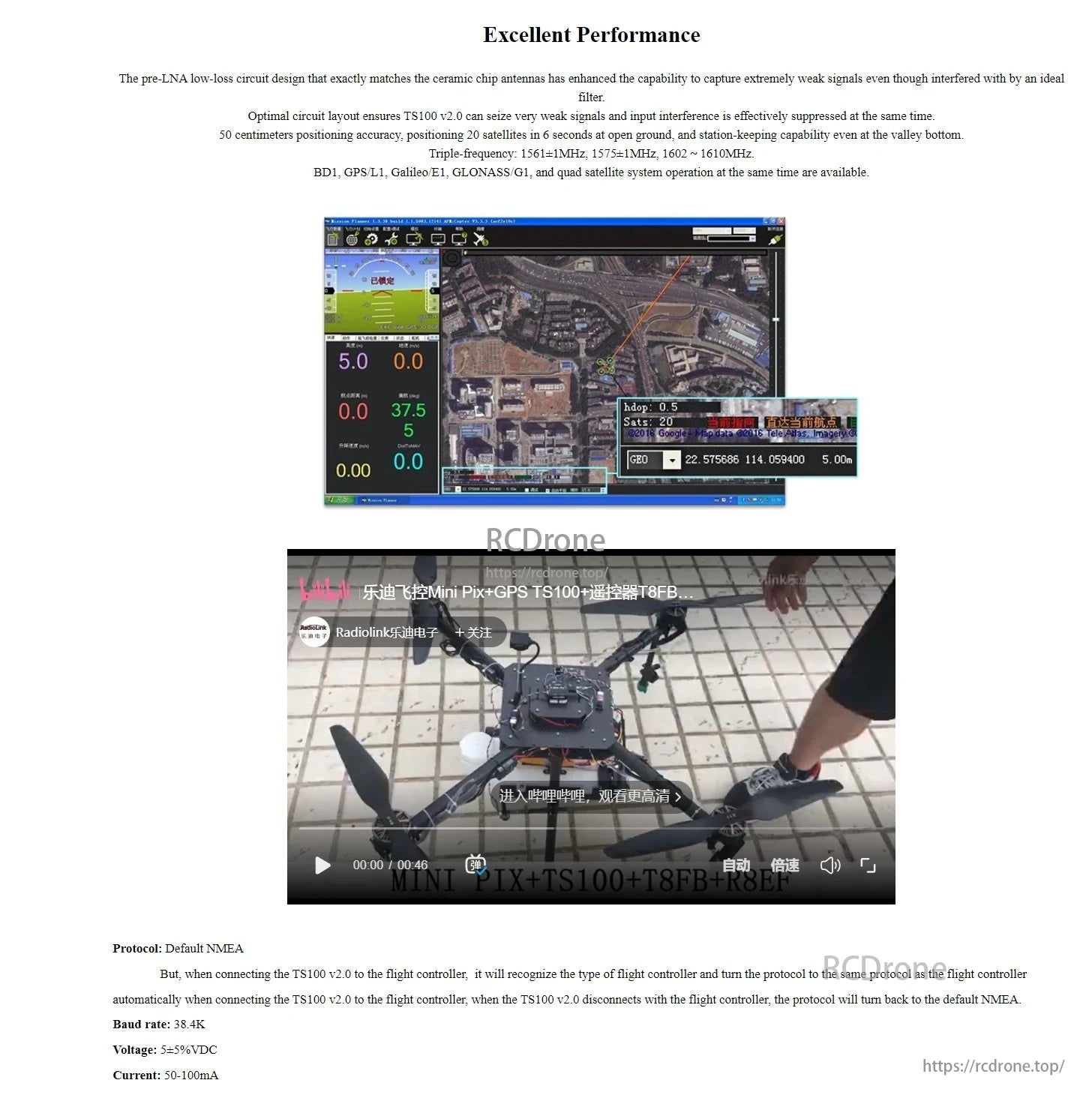

Il GPS TS100 v2.0 offre prestazioni eccellenti con un design del circuito a bassa perdita pre-LNA, catturando segnali deboli.Supporta più sistemi satellitari, garantendo un'accuratezza di 50 cm e un posizionamento rapido. Il protocollo si adatta automaticamente per i controllori di volo.

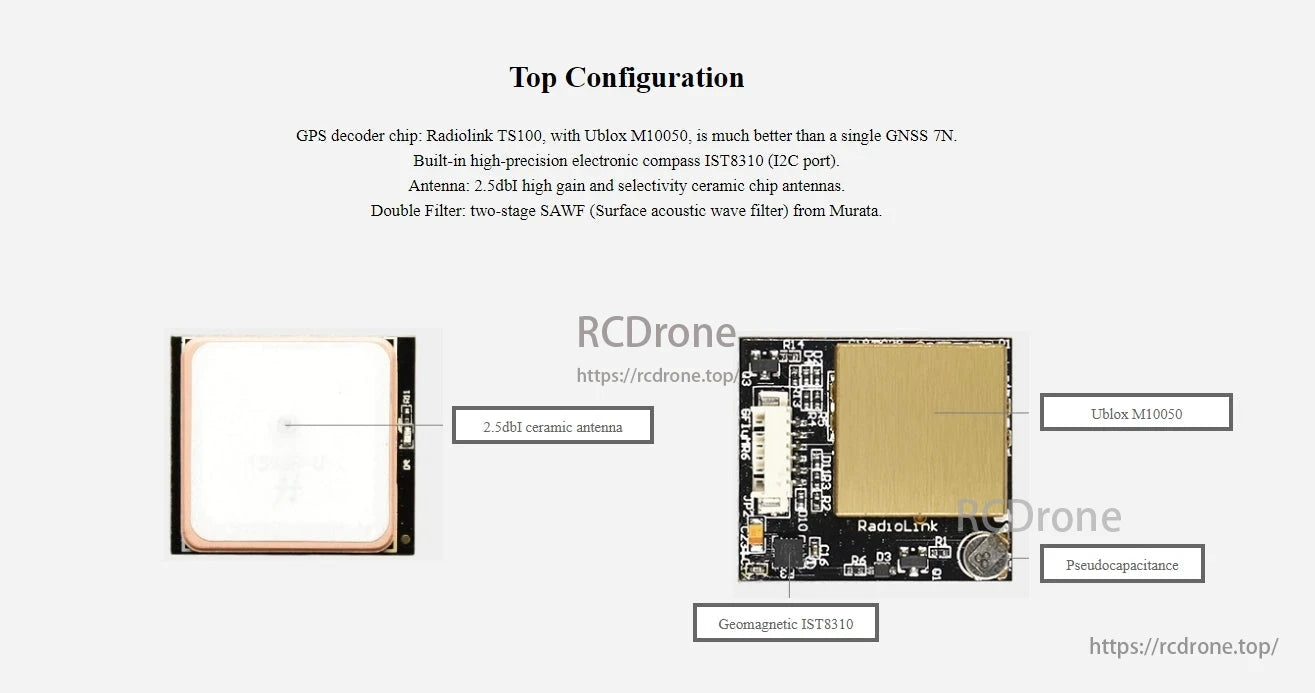

RadioLink TS100 v2.0 Mini M10N GPS include Ublox M10050, bussola IST8310, antenna ceramica e filtri Murata SAWF. Il design compatto offre alta precisione e affidabilità per una navigazione avanzata.

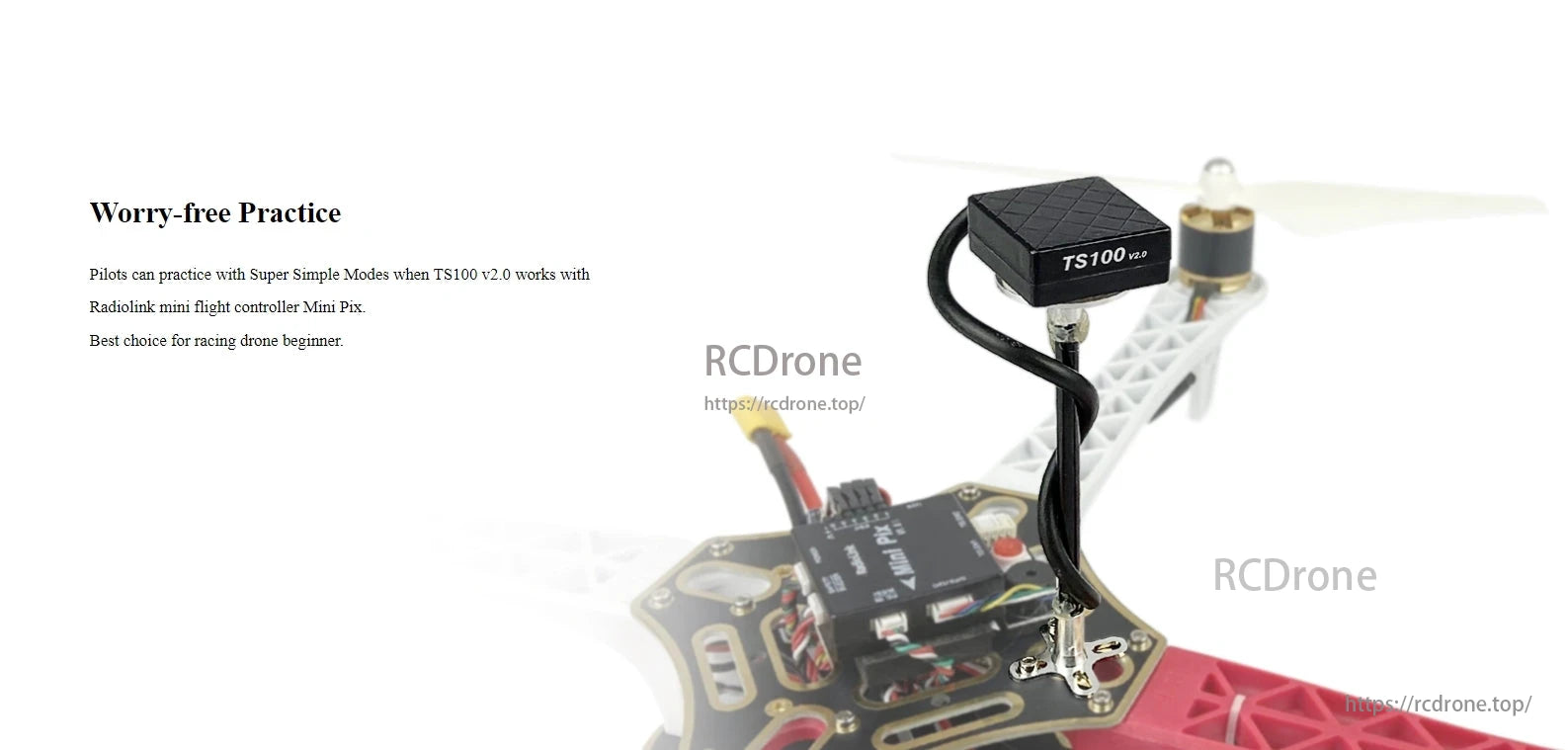

TS100 v2.0 GPS con controllore di volo Mini Pix offre una pratica senza preoccupazioni per i principianti dei droni da corsa.

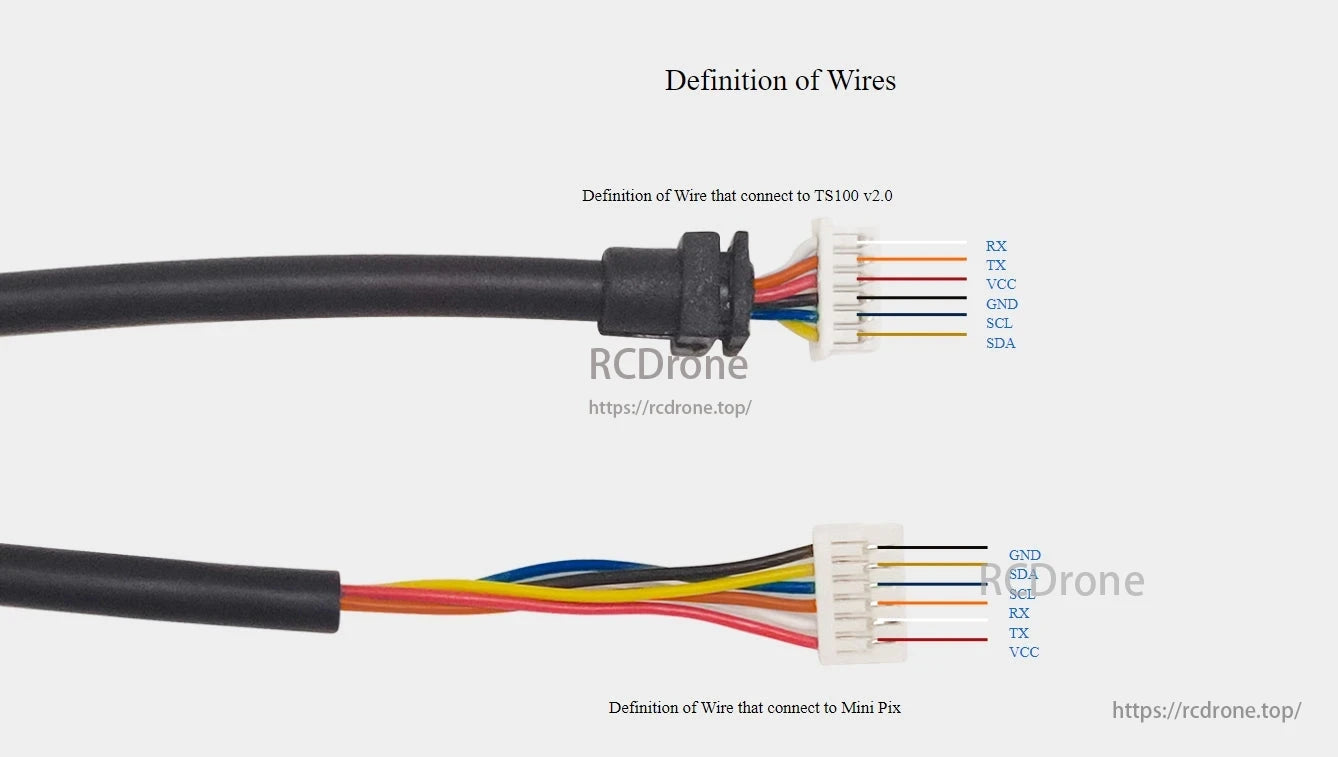

Cavi per TS100 v2.0 e Mini Pix: spiegazione delle connessioni RX, TX, VCC, GND, SCL, SDA.

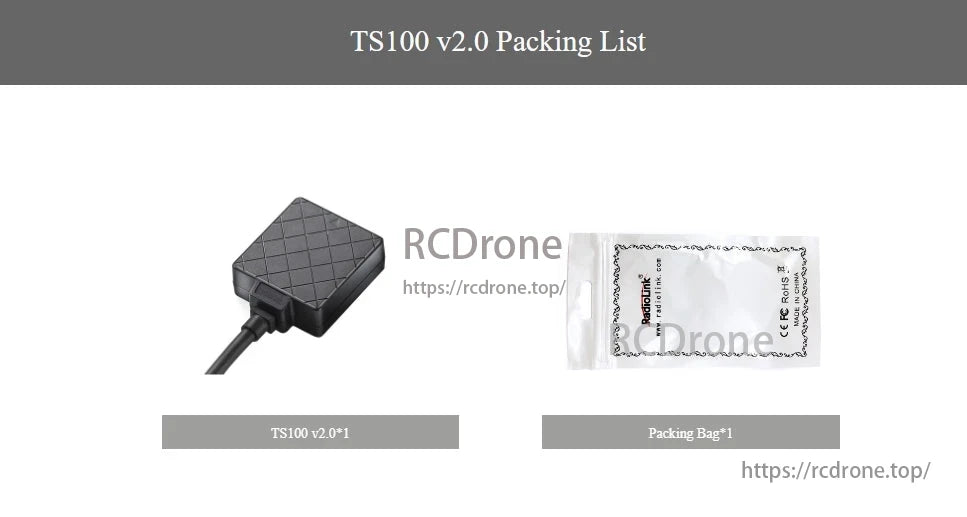

Elenco imballaggio TS100 v2.0 Mini M10N GPS: dispositivo e borsa di imballaggio inclusi.

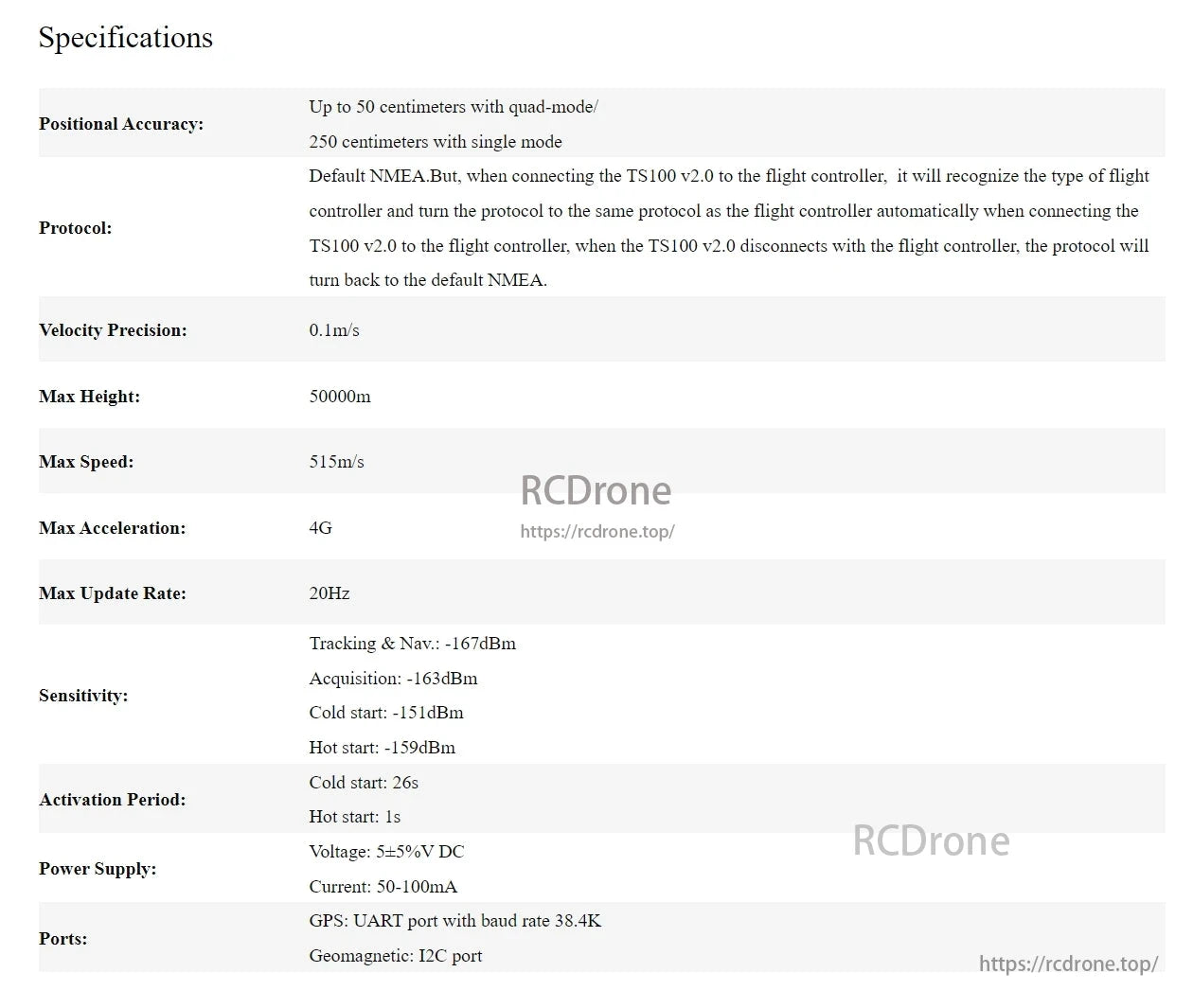

RadioLink TS100 v2.0 Mini M10N GPS: accuratezza quad-mode di 50 cm, protocollo NMEA, 0.1 m/s precisione della velocità, 50 km altezza massima, 515 m/s velocità, accelerazione 4G, frequenza di aggiornamento 20Hz, sensibilità -167dBm, avvio a freddo 26s, alimentazione 5V DC, porte UART e I2C.
