Motore DC Brushless Flashhobby BE 1104 4000KV 5400KV 6500KV 7500KV 10000KV per eliche da 2-3 pollici

Flashhobby

$29.00 USD

In offerta Esaurito

Imposte incluse. Spese di spedizione calcolate al check-out.

KV 4000KV 5400KV 6500KV 7500KV 10000KV

Opzioni 1PCS 4PCS

Quantità

Visualizza dettagli completi

Panoramica

Il Flashhobby BE 1104 Motore DC Brushless è un motore compatto di classe 1104 offerto in diverse opzioni di KV (4000KV, 5400KV, 6500KV, 7500KV, 10000KV; KV personalizzato disponibile) per applicazioni con eliche da 2~3 pollici.

Caratteristiche principali

Configurazione: 9N12P
Magneti 48SH
Cuscinetto NSK
Campana in alluminio 6061

Per domande di compatibilità (ESC/elica/batteria), contattare support@rcdrone.top or visita https://rcdrone.top/.

Specifiche

Articolo	BE 1104 Motore DC Brushless

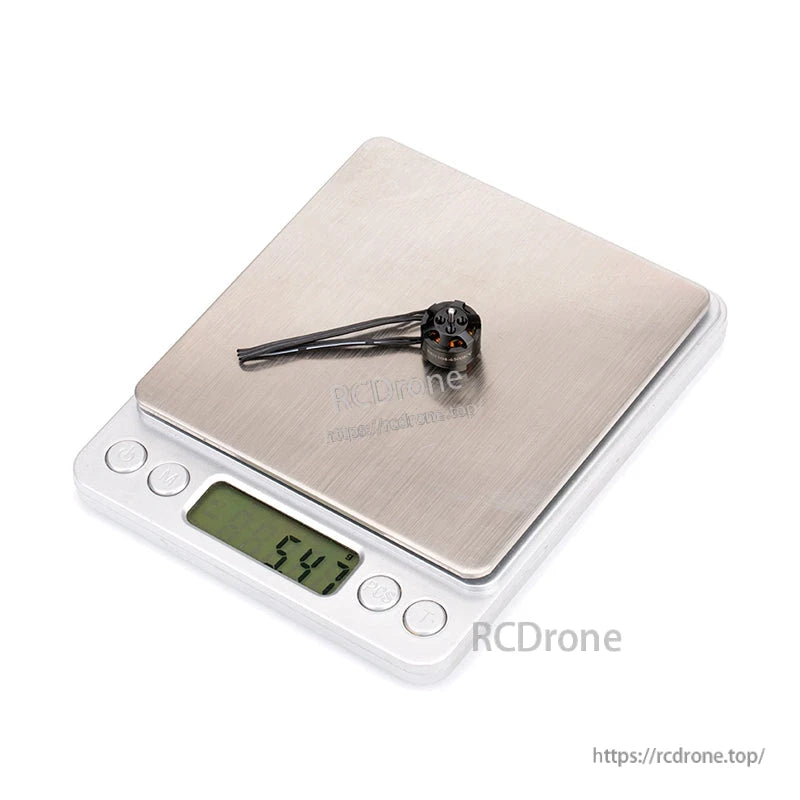

Peso	6g (inclusi i cavi)
Dimensione del motore	14 x 12.5mm
Diametro dello statore	11mm
Altezza dello statore	4mm
Diametro dell'albero	1.5mm
Schema di montaggio	9 x 9mm (M2*4)
Annotazioni del disegno	12.5mm; 16.5mm; Φ14; Φ9; Φ5; 4-M2; Φ1.5
Cavo del motore	Filamento 3PIN (lunghezza indicata come 150mm nel testo; etichetta mostra cavo: 90mmL)
Opzioni KV	4000KV, 5400KV, 6500KV, 7500KV, 10000KV (KV personalizzato disponibile)
Elica consigliata	Elica da 2~3 pollici

Riepilogo Per-KV (dalle specifiche fornite)

Modello	Massima trazione	Tensione di ingresso	Corrente	ESC suggerito	Potenza massima	Elica suggerita
BE 1104-4000KV	118g (2S/GF3020)	DC7.4-11.1V (1-2S)	3.5A	7A~12A	25.9W	2~3 pollici prop
BE 1104-5400KV	170g (2S/GF3020)	DC7.4-11.1V (1-2S)	5.4A	7A~12A	59.9W	2~3 pollici prop
BE 1104-6500KV	200g (2S/GF3020)	DC7.4-11.10V (1-2S)	9.0A	7A~12A	99.9W	2~3 pollici prop
BE 1104-7500KV	220g (2S/GF3020)	DC7.4-11.10V (1-2S)	11.8A	7A~12A	131W	2~3 pollici prop
BE 1104-10000KV	227g (2S/GF3020)	DC7.4-11.10V (1-2S)	15.3A	7A~12A	169.8W	2~3 pollici prop

1104 Dati di Test

Numero dell'articolo	Voltaggio (V)	Corrente a vuoto (A)	Velocità a vuoto (rpm)	Corrente a carico (A)	Trazione (g)	Potenza (W)	Tipo di carico (Batteria/prop)
BE1104 4000KV	7.4	0.4	29600	0.6	20	4.4	LiPo x2/3020
				1.2	40	8.9
				2.1	64	15.5
	11.1	0.5	44400	0.9	40	10.0	LiPo x2/3020
				2.1	80	23.3
				3.5	118	38.9
BE1104 5400KV	7.4	0.4	7.4	1	40	7.4	LiPo x2/3020
				2.5	80	18.5
				4.2	114	31.1
				1	40	7.4	LiPo x2/3020
				2.4	80	17.8
				3.5	106	25.9
	11.1	0.5	11.1	1.3	60	14.4	LiPo x3/3020
				3.4	120	37.7
				6.5	184	72.2
				1.3	60	14.4	LiPo x3/3020
				3.3	120	36.6
				5.4	170	59.9
BE1104 6500KV	7.4	0.7	48100	1.6	50	11.8	LiPo x2/3020R
				3.8	100	28.1
				6.4	147	47.4
	11.1	0.8	72150	1.9	70	21.1	LiPo x3/3020R
				4.9	140	54.4
				9.0	200	99.9
BE1104 7000KV	7.4	0.5	55500	1.7	50	12.6	LiPo x2/3020R
				4.5	100	33.3
				8.5	160	62.9
	11.1	0.6	83250	2.3	70	25.5	LiPo x3/3020R
				5.4	140	59.9
				11.8	220	131.0
BE1104 10000KV	7.4	1.2	350.76	4.1	70	30.3	LiPo x2/3020
				9.1	140	67.3
				15.2	190	112.5
	11.1	1.3	526.14	5.6	90	62.2	LiPo x3/3020
				12.7	180	141.0
				20.0	280	222.0
	11.1	0.7	526.14	3.5	70	38.9	LiPo x3/2030 x3
				8.9	140	98.8
				15.3	227	169.8

Cablaggio / Connessione

Collegare il motore all'ESC senza spazzole utilizzando i tre cavi di fase (A / B / C).
Collegare l'ESC alla batteria.
Collegare il cavo del segnale di ingresso PWM dell'ESC al ricevitore.

Applicazioni

Applicazione per eliche da 2~3 pollici

Dettagli

Flashhobby BE 1104 4000KV 5400KV 6500KV 7500KV 10000KV Brushless DC Motor

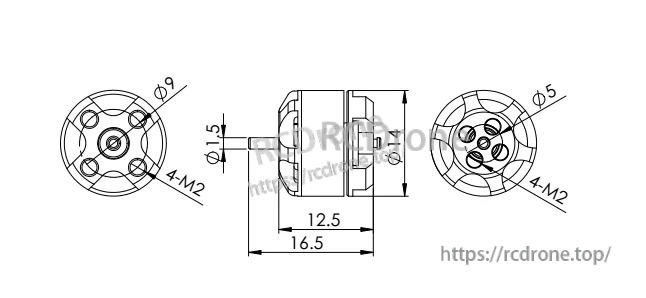

Le specifiche del motore Flashhobby BE 1104 elencano le dimensioni chiave come 4×M2 fori di montaggio, un albero di 1,5 mm e lunghezze complessive di 12,5/16,5 mm per controlli di adattamento.

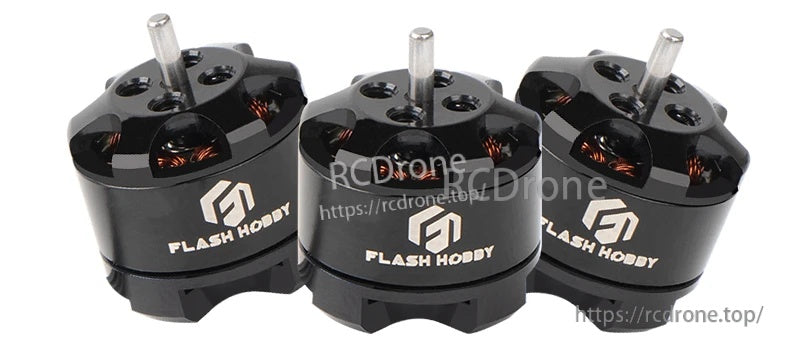

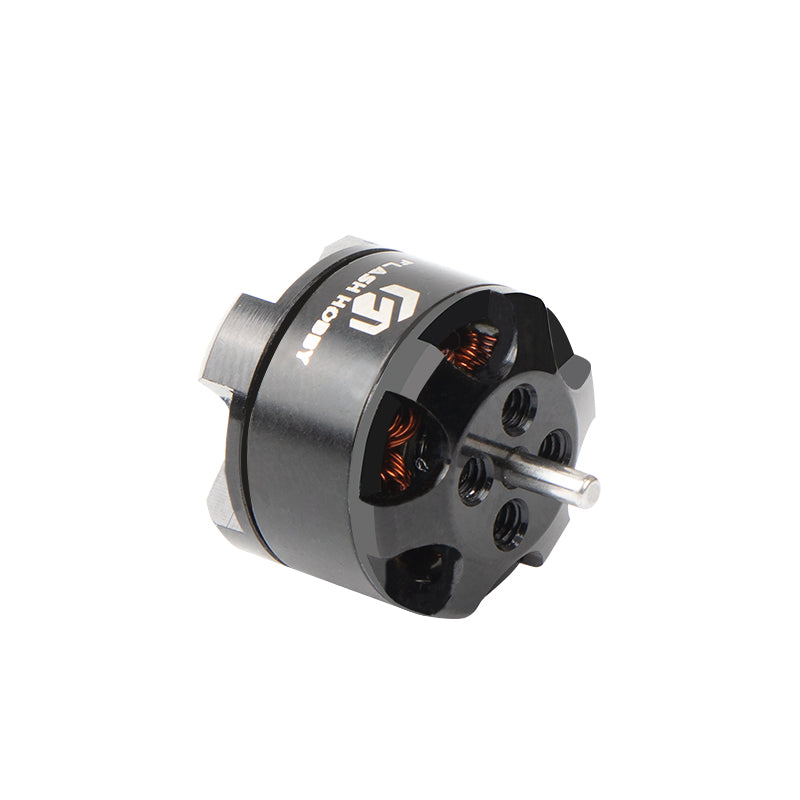

I motori brushless Flashhobby BE 1104 presentano un alloggiamento nero compatto con avvolgimenti esposti e un albero montato in alto per l'installazione dell'elica.

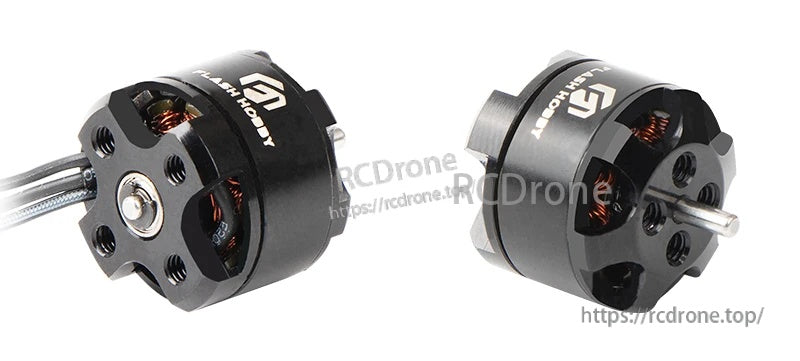

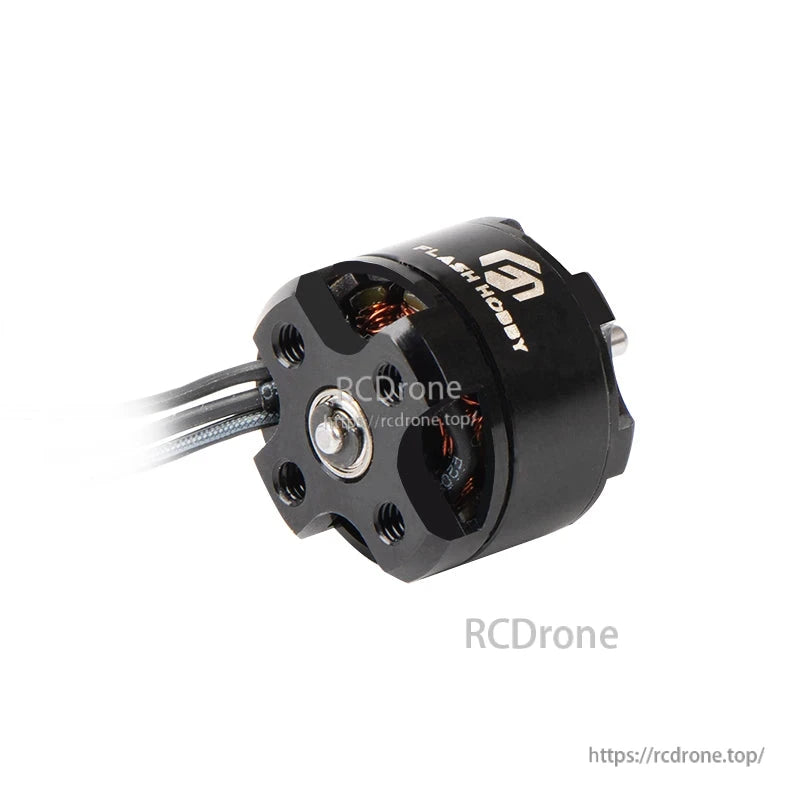

Il motore brushless DC Flashhobby BE 1104 presenta un design a campana aperta con avvolgimenti in rame visibili e una faccia di montaggio filettata.

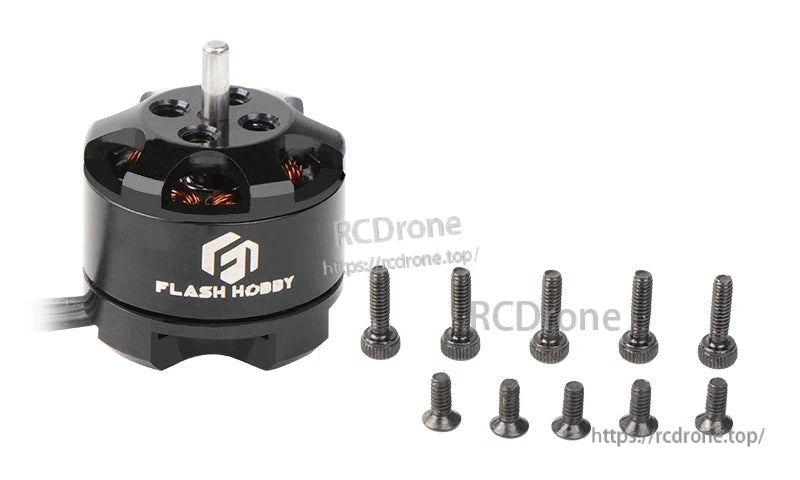

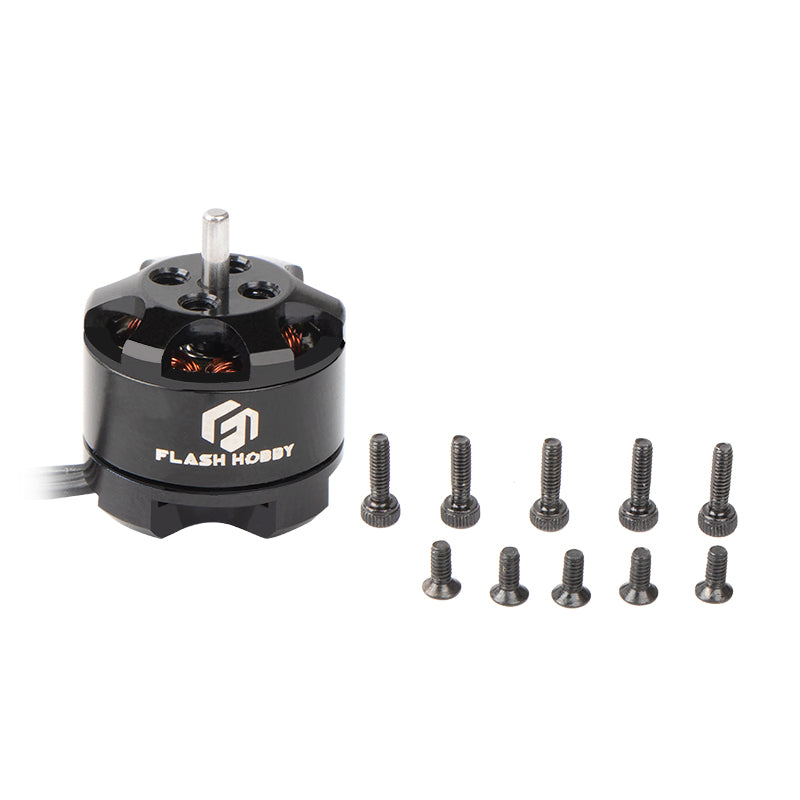

Il motore brushless Flashhobby BE 1104 include un set di viti di montaggio per un'installazione semplice.

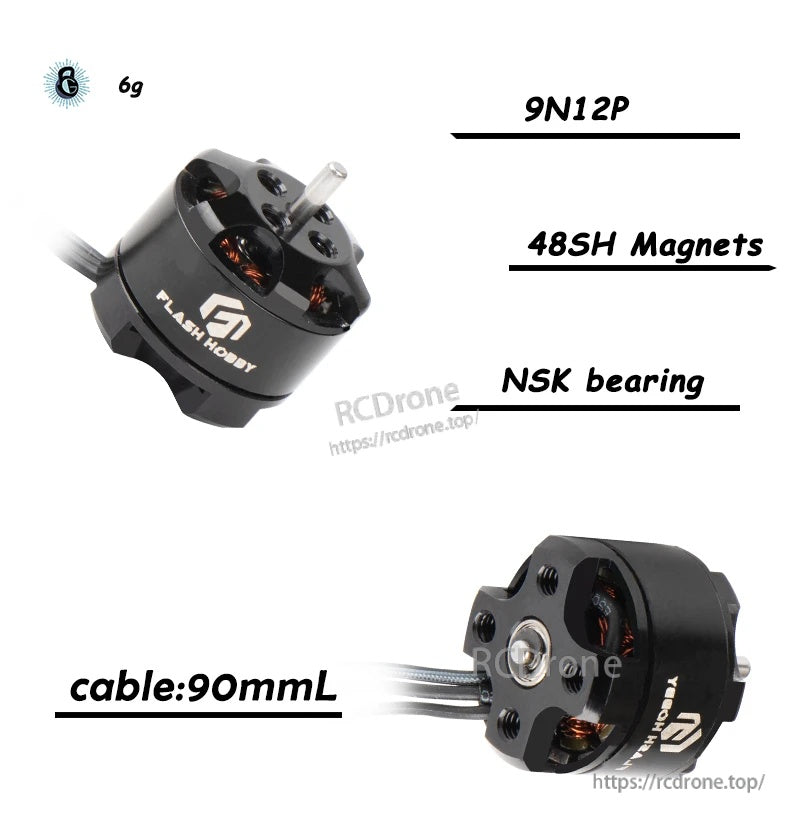

Il motore brushless Flashhobby BE 1104 motore brushless è dotato di un cavo di 90 mm e presenta avvolgimenti 9N12P, magneti 48SH e un cuscinetto NSK.

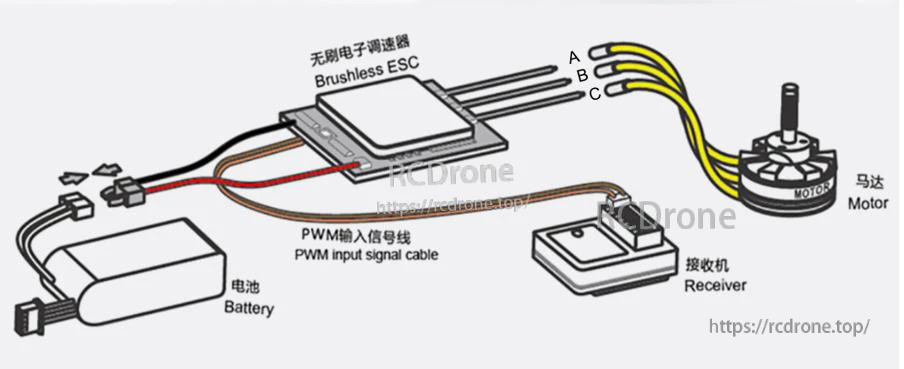

Un semplice schema di cablaggio collega l'ESC brushless alla batteria, al cavo del segnale PWM del ricevitore e ai tre fili di fase del motore (A/B/C).
